Jaltest OHW (hors route) Appareil de diagnostic

Le Jaltest OHW (Off-Highway) est une plateforme de diagnostic multi-marques et multi-systèmes de premier plan, spécialement développée pour le monde complexe des engins de terrassement, Véhicules agricoles, moteurs stationnaires et véhicules spéciaux. Le système se compose d'une combinaison de l'interface de communication véhicule robuste et sans fil Jaltest Link VCI (Vehicle Communication Interface) et du puissant logiciel de diagnostic Jaltest SOFT OHW.

La philosophie de Jaltest repose sur l'intégration de la diagnostic, des informations techniques et de l'assistance à la réparation dans une seule plateforme. Le technicien est guidé pas à pas pour résoudre les pannes des systèmes moteur, hydrauliques et électroniques, y compris les étalonnages après réparation, le tout dans une interface claire et conviviale.

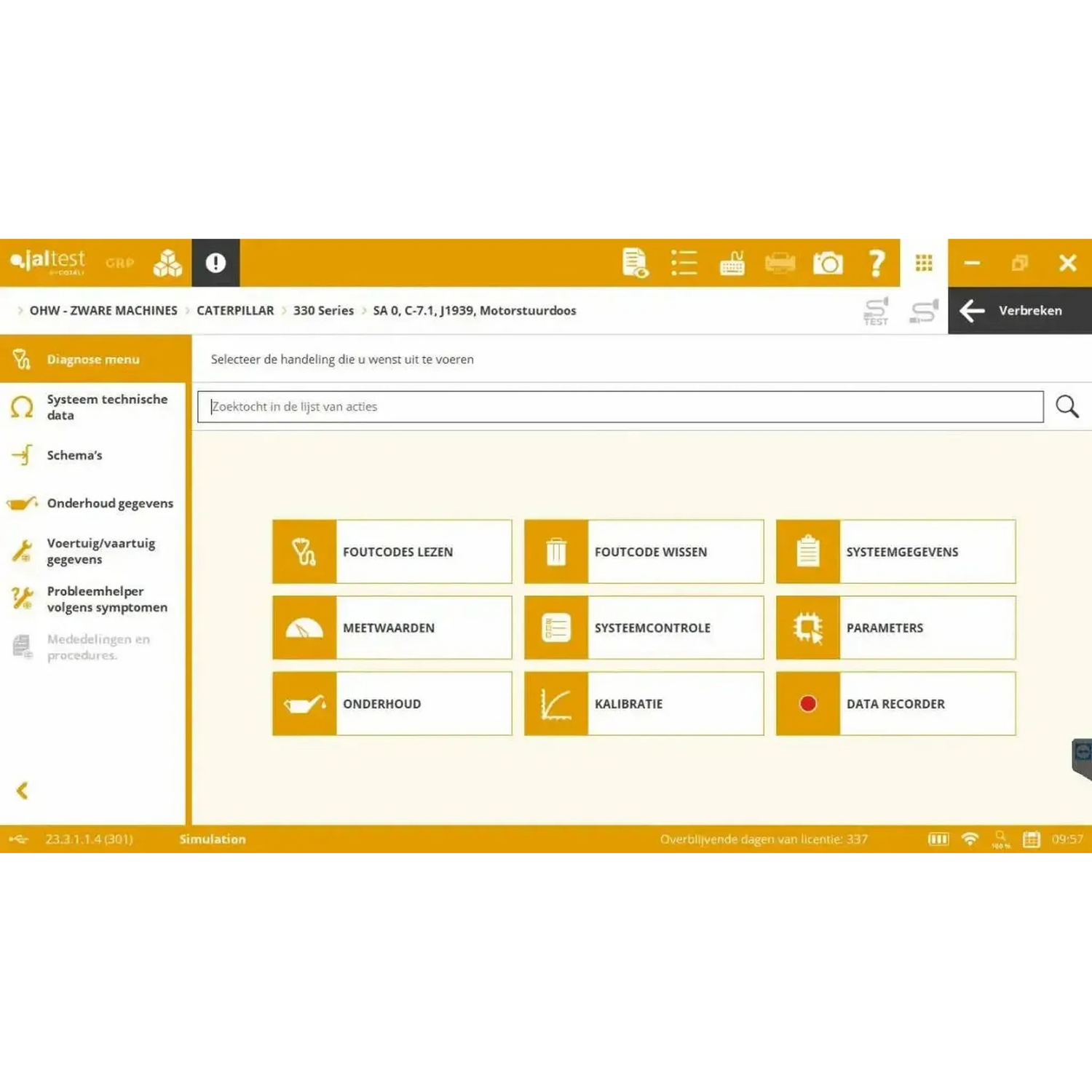

Fonctions de diagnostic :

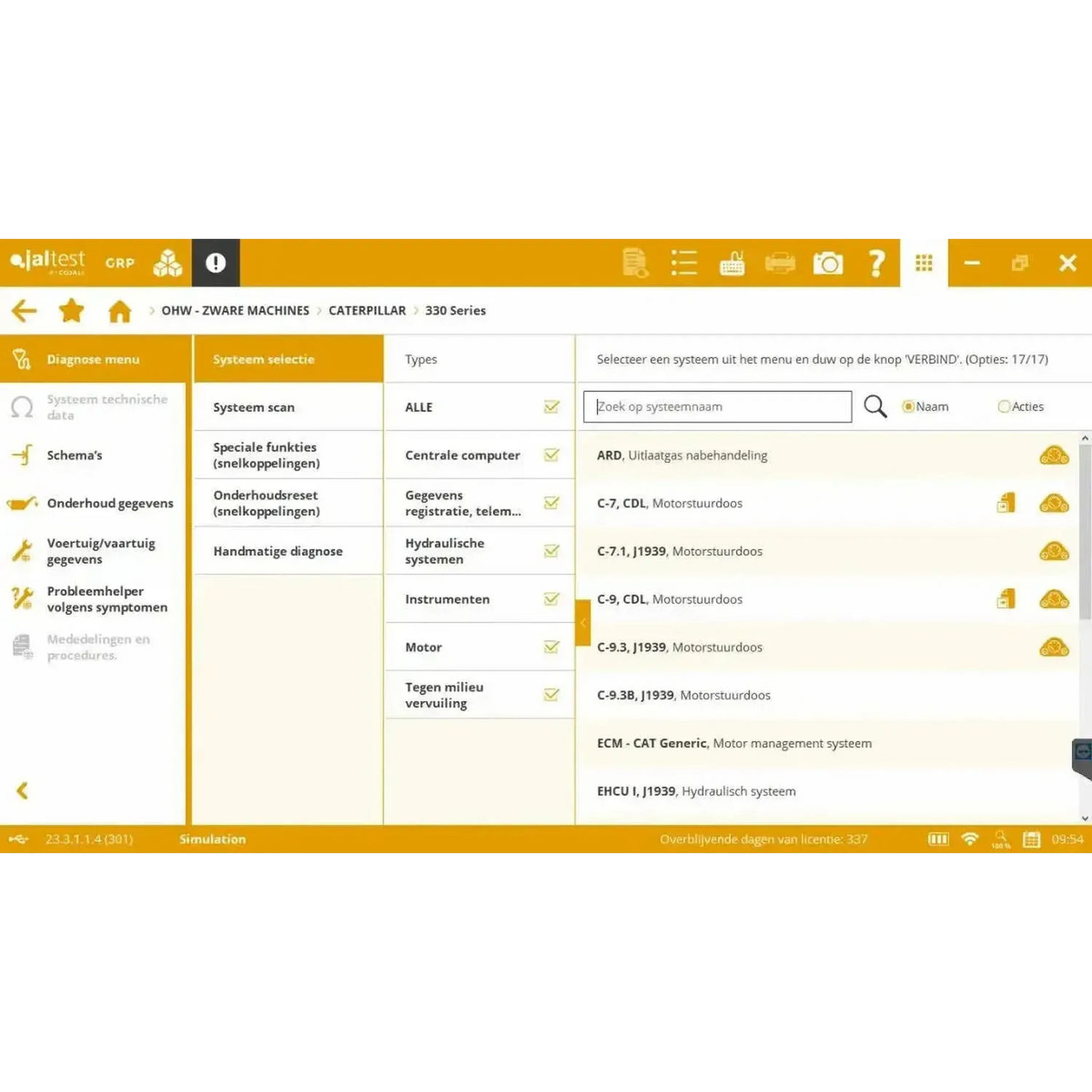

Jaltest OHW offre un diagnostic complet, indépendant de la marque, au niveau OE pour tous les systèmes pertinents des véhicules off-highway, y compris les systèmes moteur, hydraulique et électronique :

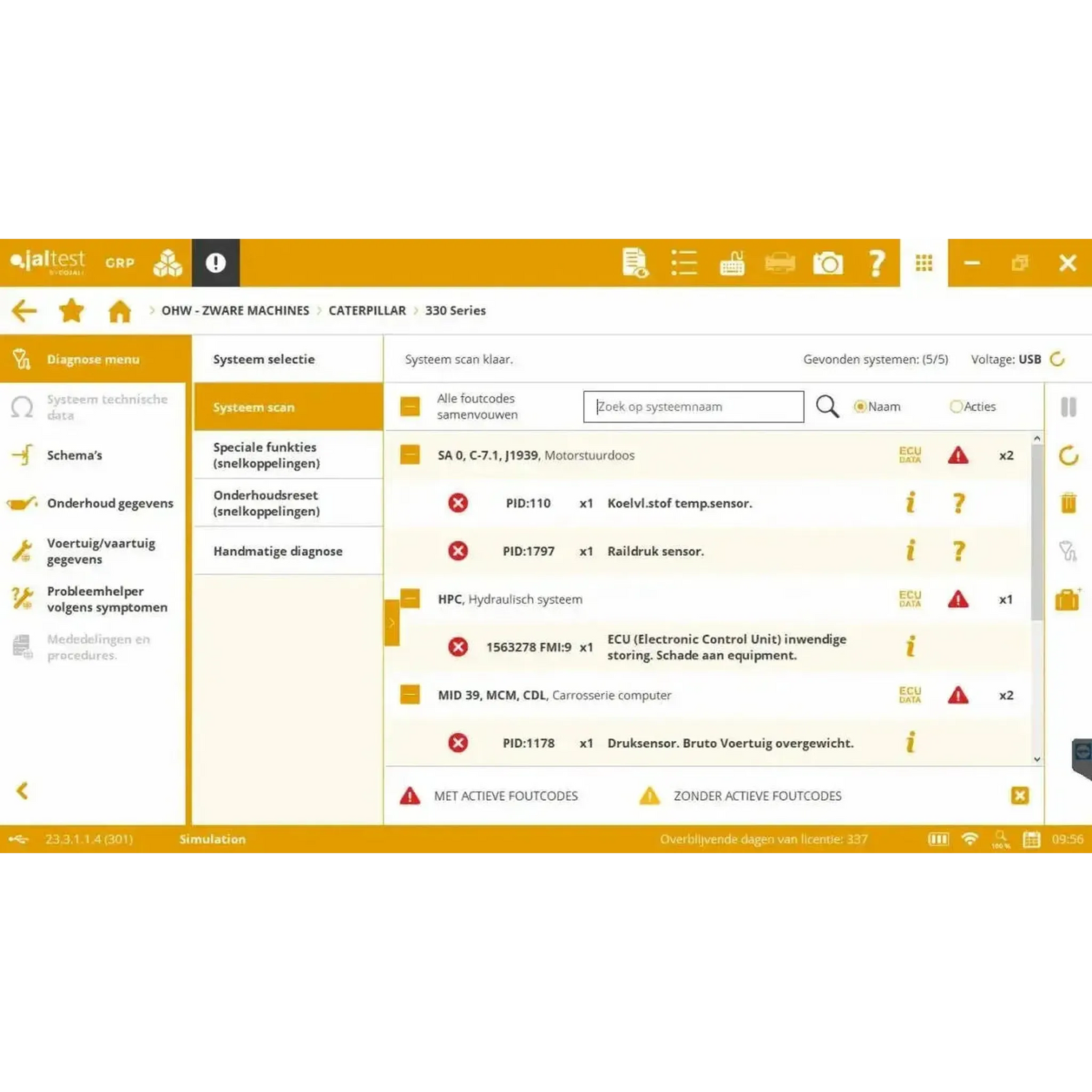

• Lecture et effacement des codes d'erreur : Détecte les pannes actives, inactives et permanentes et offre la possibilité d'effacer les codes d'erreur après réparation.
• Surveillance des données en direct : Affiche en temps réel les valeurs des capteurs et paramètres système tels que la pression hydraulique, le régime moteur et la pression du turbo. Les utilisateurs peuvent créer leur propre liste de surveillance. Les valeurs sont affichées sous forme numérique, de compteurs ou de graphiques interactifs.
• Test des actionneurs : Permet le contrôle direct des composants tels que les vannes hydrauliques, les vannes proportionnelles et les régulateurs de régime moteur pour vérifier leur fonctionnement en temps réel.
• Informations système et ECU : Donne accès aux données d'identification importantes des unités de commande électroniques telles que les numéros de pièce, numéros de série et versions logicielles.

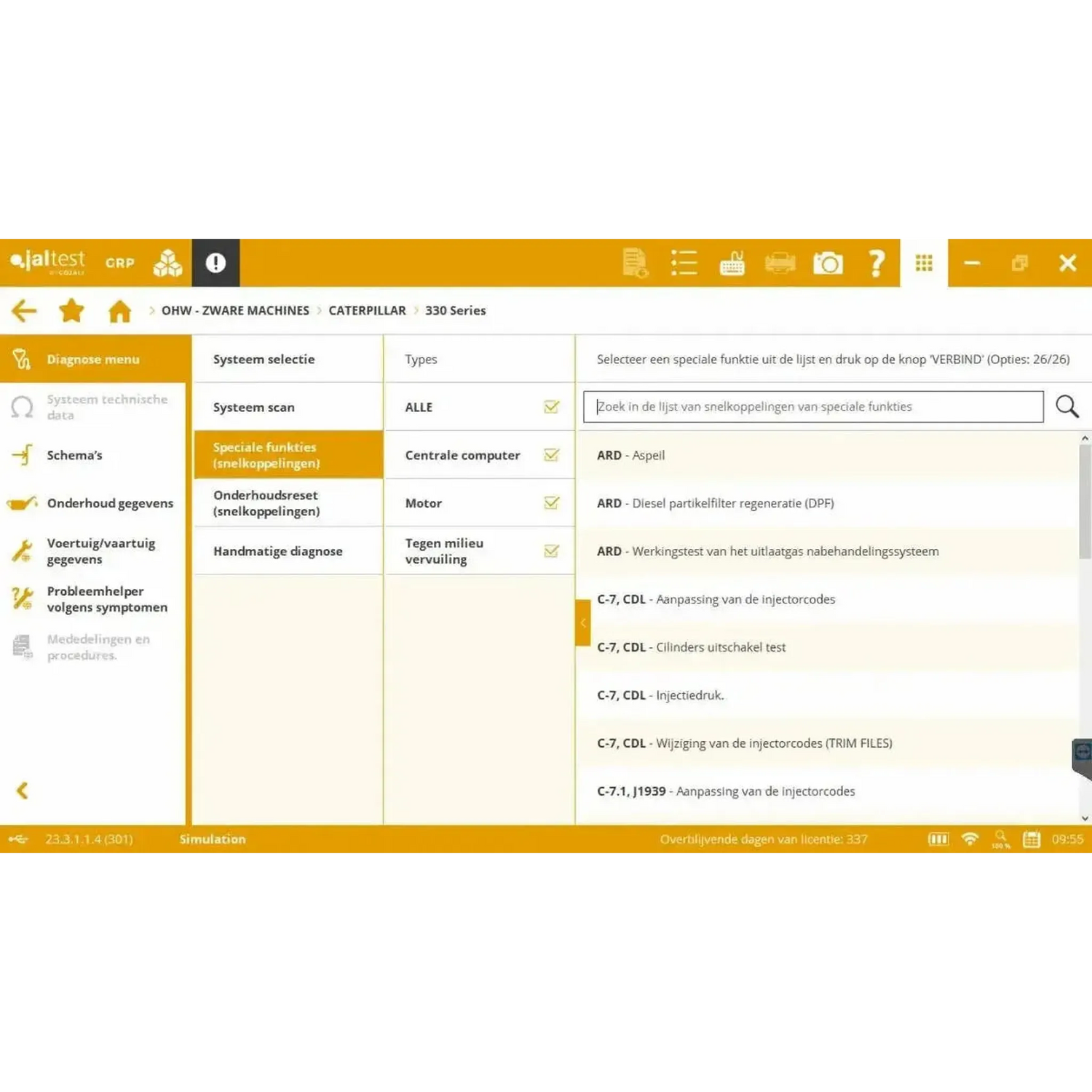

Fonctions d'entretien, de service et d'étalonnage :

Le Jaltest OHW Le module (Off-Highway) offre une gamme exceptionnellement large et approfondie de fonctions d'entretien, de service et d'étalonnage pour engins de terrassement, Véhicules agricoles et moteurs stationnairesCes fonctions sont équivalentes ou supérieures à celles des équipements de diagnostic concessionnaire et permettent de résoudre de manière autonome des pannes complexes.

Moteur et post-traitement des gaz d'échappement :

• Service FAP : prend en charge la régénération statique et dynamique du filtre à particules, y compris la réinitialisation des valeurs de suie et de cendres et le contrôle des capteurs de contre-pression.
• Service système SCR/AdBlue : effectue des réinitialisations système, contrôle la pression de la pompe, réalise des tests d'étanchéité et teste la pompe AdBlue, l'injecteur et le chauffage.
• Codage des injecteurs : code des injecteurs IMA, C2i ou C3i dans l'ECU pour une injection de carburant précise.
• Tests de condition moteur : comprend notamment la coupure de cylindres, les tests de compression et la commande variable du turbo (VGT).
• Apprentissage de l'EGR : calibre la vanne EGR après maintenance pour des valeurs correctes d'émission et de combustion.

Transmission et chaîne cinématique :

• Calibration de la transmission : prend en charge les transmissions hydrostatiques, powershift et CVT avec réglage après réparation ou remplacement de composants.
• Apprentissage de l'embrayage : détermine le point d'engagement de l'embrayage via une procédure d'apprentissage guidée.
• Paramètres de transmission : régle la vitesse de déplacement, la réponse de la pédale et les paramètres de traction.

Fonctions du système hydraulique :

• Calibrations hydrauliques : calibration des valves proportionnelles, joysticks, capteurs d'angle, de longueur et de pression sur mât/bras.
• Réglages de pression et de débit : régle les pressions de travail maximales et les débits hydrauliques.
• Tests hydrauliques actifs : commande directement les valves et pompes pour localiser rapidement les pannes des composants.

Fonctions spécifiques aux Véhicules agricoles et travaux de terrassement :

• Calibration de l'installation de levage : réglage de la hauteur de levage, vitesse de descente, force de traction et temps de réponse.
• GPS et pilotage automatique : diagnostic et calibrage des systèmes de guidage automatique des véhicules.
• Châssis et systèmes de freinage : entretien et calibrage des composants de freinage hydrauliques et électroniques.
• Essieu avant suspendu : calibrage des systèmes de suspension pour confort et stabilité sur terrain accidenté.

Diagnostic avancé & informations techniques :

La véritable force de Jaltest OHW réside dans l'intégration directe d'informations techniques spécialisées dans le logiciel de diagnostic. Cela fait de la plateforme non seulement un scanner, mais un partenaire technique d'atelier complet pour les applications agricoles et de travaux publics.

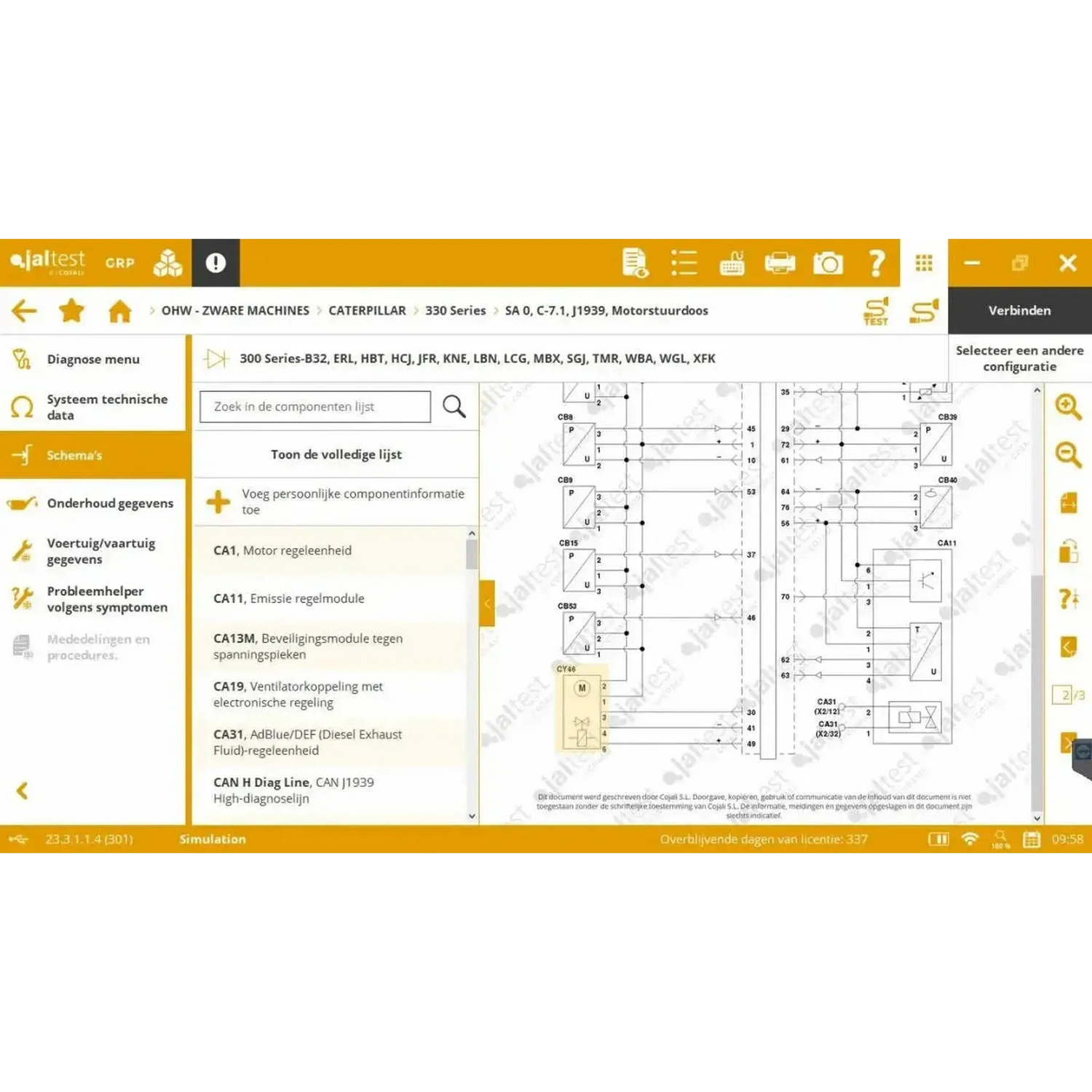

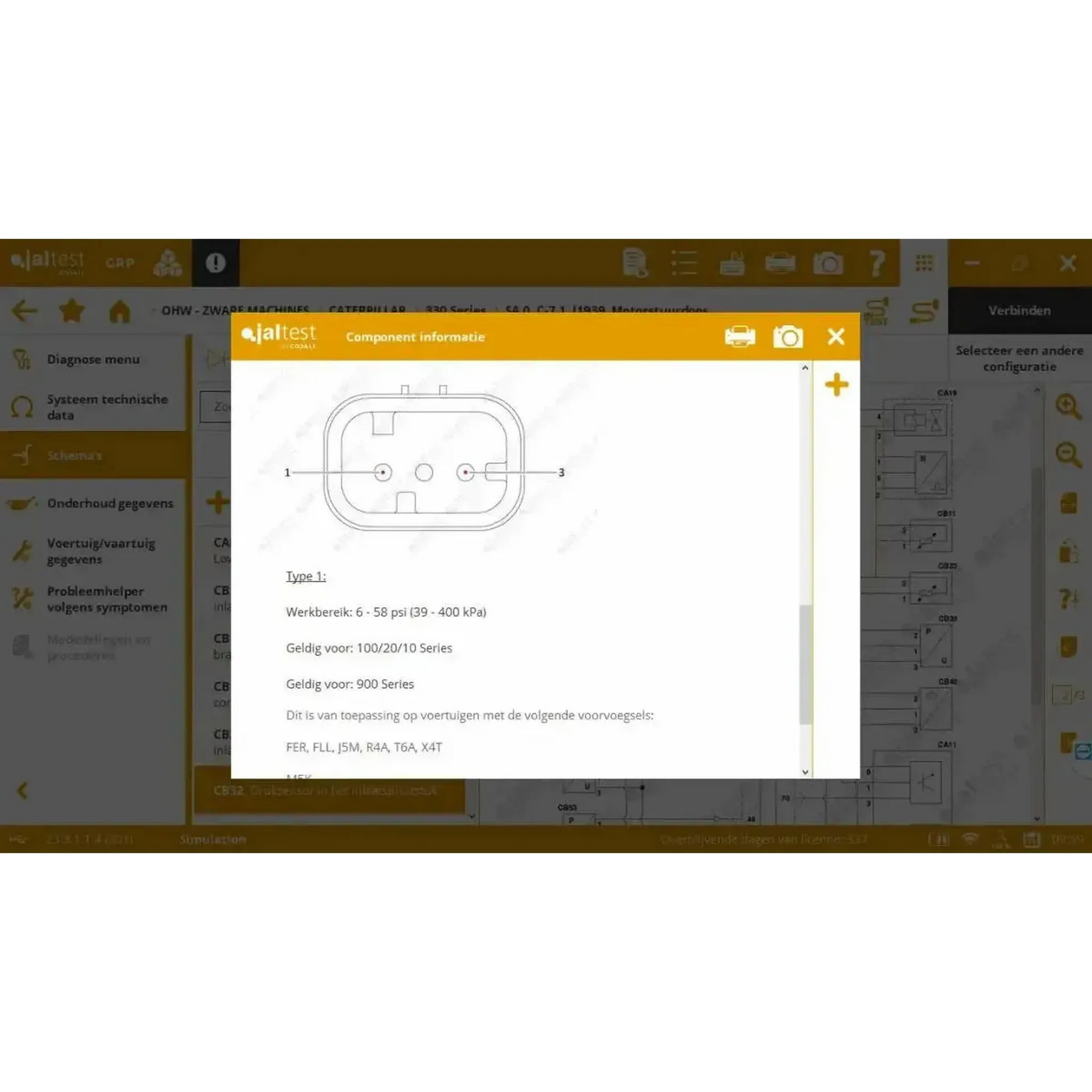

• Schémas hydrauliques et électriques interactifs : Schémas entièrement dynamiques où les composants tels que pompes, valves et capteurs, ainsi que fusibles et câblage, sont cliquables. Chaque clic affiche directement des informations liées telles que :

  • Fonction et fonctionnement du composant
  • Procédures de test et valeurs nominales de mesure
  • Photos des composants et descriptions de localisation
  • Brochages des connecteurs

• Données techniques machine : Accès à une base de données complète avec documentation machine spécifique, incluant :

  • Couples de serrage pour composants moteur et châssis
  • Spécifications hydrauliques, telles que pressions système, débits et données de réglage
  • Spécifications des fluides pour huile hydraulique, huile moteur, liquide de refroidissement et plus
  • Données des composants avec caractéristiques techniques de par exemple capteurs de pression, vannes proportionnelles et tous les ECU
• Guides de réparation par code d'erreur : Pour chaque code d'erreur, un guide étape par étape est proposé avec des contrôles de câblage, des tests de composants et de conduites, et des solutions spécifiques par marque et modèle.
• Diagnostic basé sur les symptômes : En cas de plaintes telles que "pas de pression hydraulique" ou "le moteur cale sous charge", des diagnostics guidés peuvent être effectués, même sans codes d'erreur présents.
• Bulletins techniques et procédures : Accès direct aux informations Jaltest sur les pannes récurrentes, les réparations fréquentes et les instructions spécifiques à la marque.
• Données d'entretien : Plans d'entretien générés automatiquement basés sur les heures de fonctionnement, incluant les tâches spécifiées, les intervalles de remplacement et les listes de pièces.
• Procédures de service : Instructions claires pour l'entretien périodique, adaptées au type de machine, avec mention des pièces, spécifications et opérations.

Modules logiciels spécialisés :

La plateforme Jaltest est modulaire et peut être étendue avec des modules logiciels supplémentaires qui augmentent considérablement la fonctionnalité et l'efficacité de l'appareil de diagnostic :

• Jaltest GRP (Garage Resource Planning) : Un système de gestion d'atelier intégré offrant des fonctions pour la gestion client, la planification des ordres de travail, la création de devis, l'historique des réparations et la liaison automatique des rapports de diagnostic aux ordres de travail. Jaltest devient ainsi une plateforme complète de CRM et de gestion d'atelier.
• Jaltest ETM (Electronic Test Module) : En combinaison avec le matériel ETM optionnel, il est possible de tester des composants électroniques hors du véhicule. Cela est idéal pour le diagnostic de pièces telles que les modulateurs ABS, les capteurs de pédale de frein, les capteurs de pression et les capteurs de vitesse en cas de doute sur leur fonctionnement.
• Jaltest Info : Accès à une base de connaissances techniques complète avec des manuels de réparation, des schémas de câblage, des données de réglage, des explications de codes d'erreur et des bulletins techniques, triés par marque de véhicule et type de machine. Cette encyclopédie numérique est entièrement intégrée à l'environnement de diagnostic.

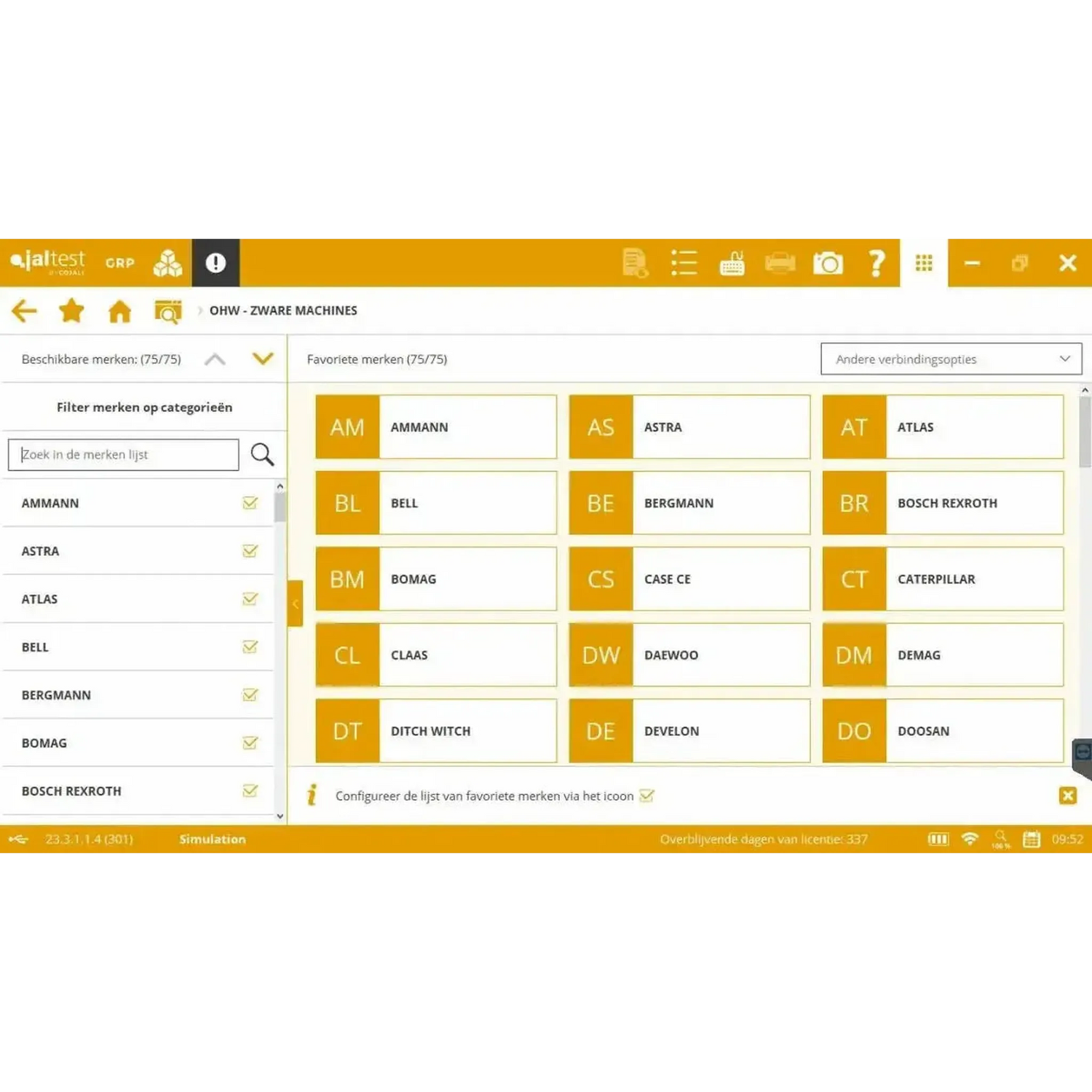

Marques de véhicules prises en charge :

• Machines lourdes : Ammann, Astra, Atlas, Bell, Bergmann, Bosch Rexroth, BOMAG, Case CE, Caterpillar, Claas, Daewoo, Demag, Ditch Witch, Develon, Doosan, Dressta, Dynapac, Epiroc, Fiat Kobelco, Fuchs, Gradall, Grove, Haas, Hamm, Hitachi, Hydrema, Hidromek, Hyundai CE, JCB, John Deere, Kalmar, Kamag, Kato, Kawasaki KCM, Kobelco, Komatsu, Kässbohrer Geländefahrzeug, LeeBoy, Liebherr, Link-Belt, LiuGong, Manitowoc, Max Com, Mercedes-Benz, O&K, Paus, Perlini, Pettibone, Powerscreen, Prinoth, Sakai, Sandvik, Sany, Sennebogen, Spierings, Sumitomo, Sunward, Tadano Faun, Taylor, Terberg, Terex Finlay, Terex, Zoomlion, XCMG, Wollard, Wirtgen, Weycor, Weiler, Volvo CE, Vermeer, Venieri, Trepel, Tigercat
• Machines compactes : Agrimac, Ahlmann, Ammann, ASV, Atlas, Ausa, AVANT, Bell, Bergmann, Bobcat, BOMAG, Case CE, Caterpillar, Claas, Daewoo, Develon, Dieci, Ditch Witch, Doosan, Dynapac, Dressta, Eurocomach, Eurotrac, Gehl, Giant, Hamm, Hansa, Hidromek, Hitachi, Holder, Hydrema, Hyundai CE, JCB, John Deere, Kato, Kawasaki KCM, Knikmops, Kobelco, Komatsu, Kramer, Kubota, LeeBoy, Liebherr, Link-Belt, LiuGong, Manitou, Mecalac, Merlo, MST, Mustang by Manitou, NC Engineering, New Holland CE, Paus, Piquersa, Randon, Reform, Sakai, Sany, Schaeff, Schäffer, Sumitomo, Sunward, Takeuchi, Terex, Thaler, Thwaites, Venieri, Vermeer, Volvo CE, Wacker Neuson, Weidemann, Weycor, XCMG, Yanmar, Zoomlion
• Moteurs à combustion interne : Caterpillar, Cummins, Detroit Diesel-MBE, Deutz, Doosan, Hatz, Himoinsa, Hino, Isuzu, Iveco-FPT, JCB, John Deere, Kohler, Kubota, Liebherr, MAN, Mercedes-Benz, Mitsubishi, MTU, Perkins, Scania, Shibaura, Sisu, Steyr, VM Motori, Volvo Penta, Yanmar
• Véhicules multifonctions : Aebi, ASH, Ausa, Bobcat, Boschung, Bucher, CMAR, Dulevo, Elgin, Eurovoirie, Hako, Hansa, Johnston, Kärcher, Ladog, Lindner, Macro Clean, Mathieu-YNO, Multicar, Nilfisk, Piaggio, Piquersa, Ravo, Reform, Scarab, Schmidt, Tenax

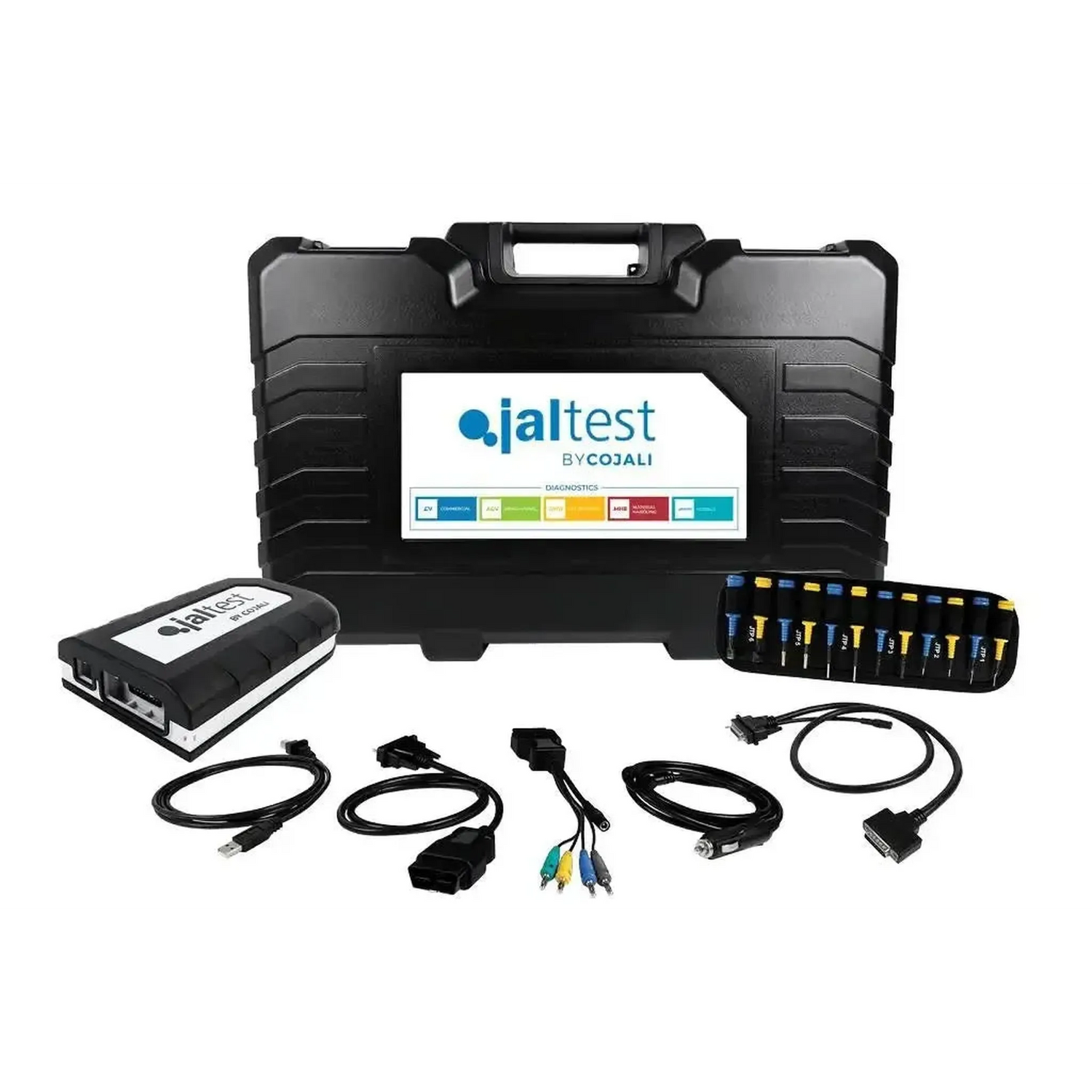

Contenu de l’emballage :

• Interface Jaltest Link V9
• Jaltest Adaptateur 15 broches DB15 - 16 broches OBD2
• Jaltest Câble de rallonge 26 broches DB26
• Jaltest USB-A - USB-B
• Kit multiprises Jaltest
• Jaltest Mallette de rangement (Compact)
• Jaltest Allume-cigare Câble adaptateur

Informations sur la licence :

Jaltest OHW fonctionne sur la base d'une licence logicielle annuelle. Cette licence offre un accès complet à la plateforme et comprend :

• Trois grandes mises à jour logicielles par an, avec une couverture véhicule améliorée, de nouvelles fonctionnalités et des informations techniques à jour.
• Accès au support technique, y compris l'aide aux procédures de diagnostic, activations et mises à jour.

Construction modulaire :

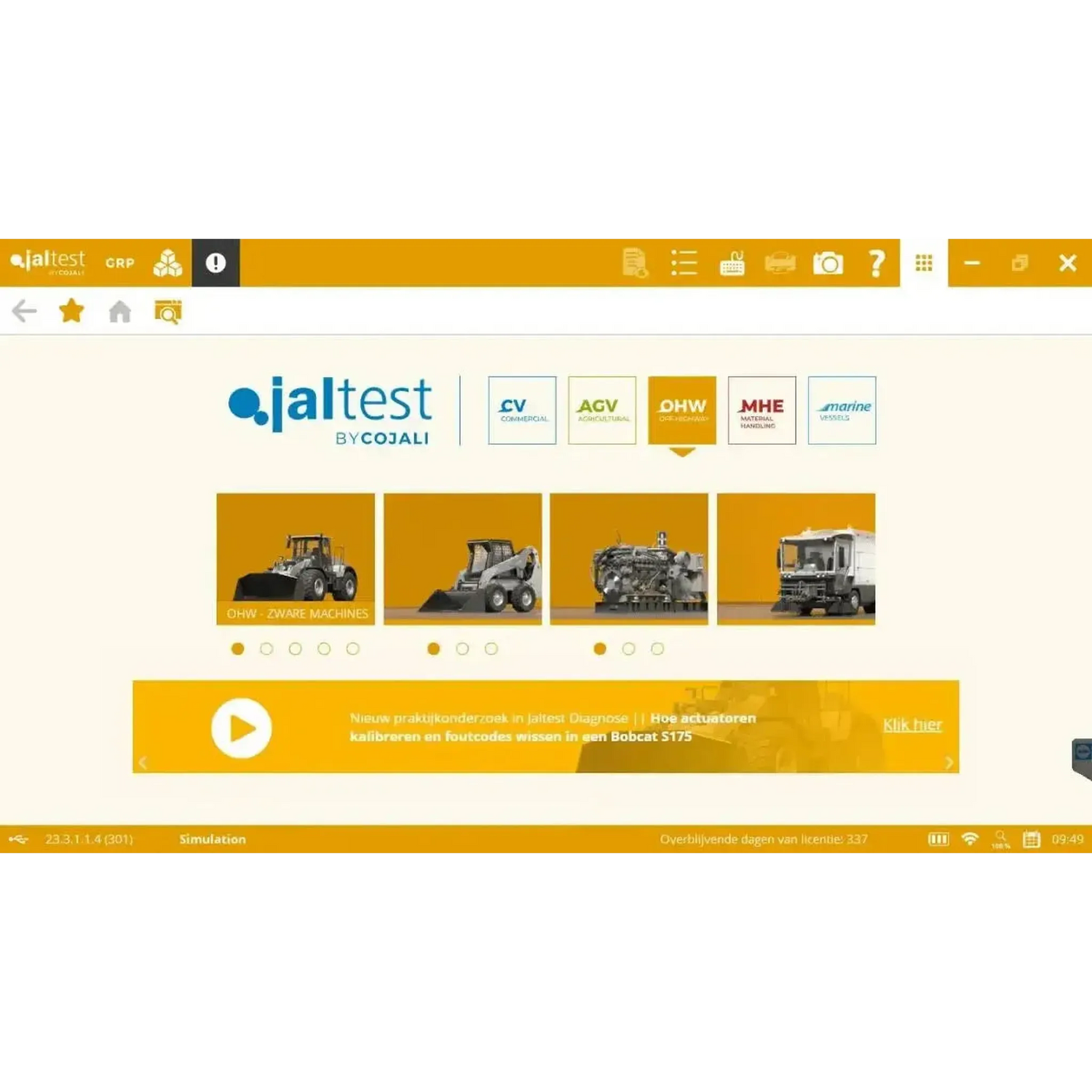

Le logiciel Jaltest est modulaire et extensible. En plus des machines hors route (OHW), des licences supplémentaires peuvent être activées pour d'autres catégories de véhicules, telles que :

• Véhicules commerciaux (CV)
• Véhicules agricoles (AGV)
• Équipement de manutention (MHE)
• Applications maritimes (Marine)
