Jaltest  |  SKU : JDC614A

Jaltest (JDC614A) | Mercury (A9) Câble adaptateur OBD 2 broches – OBD2 16 broches | Bateau à moteur

€64,95 TTC
€53,68 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

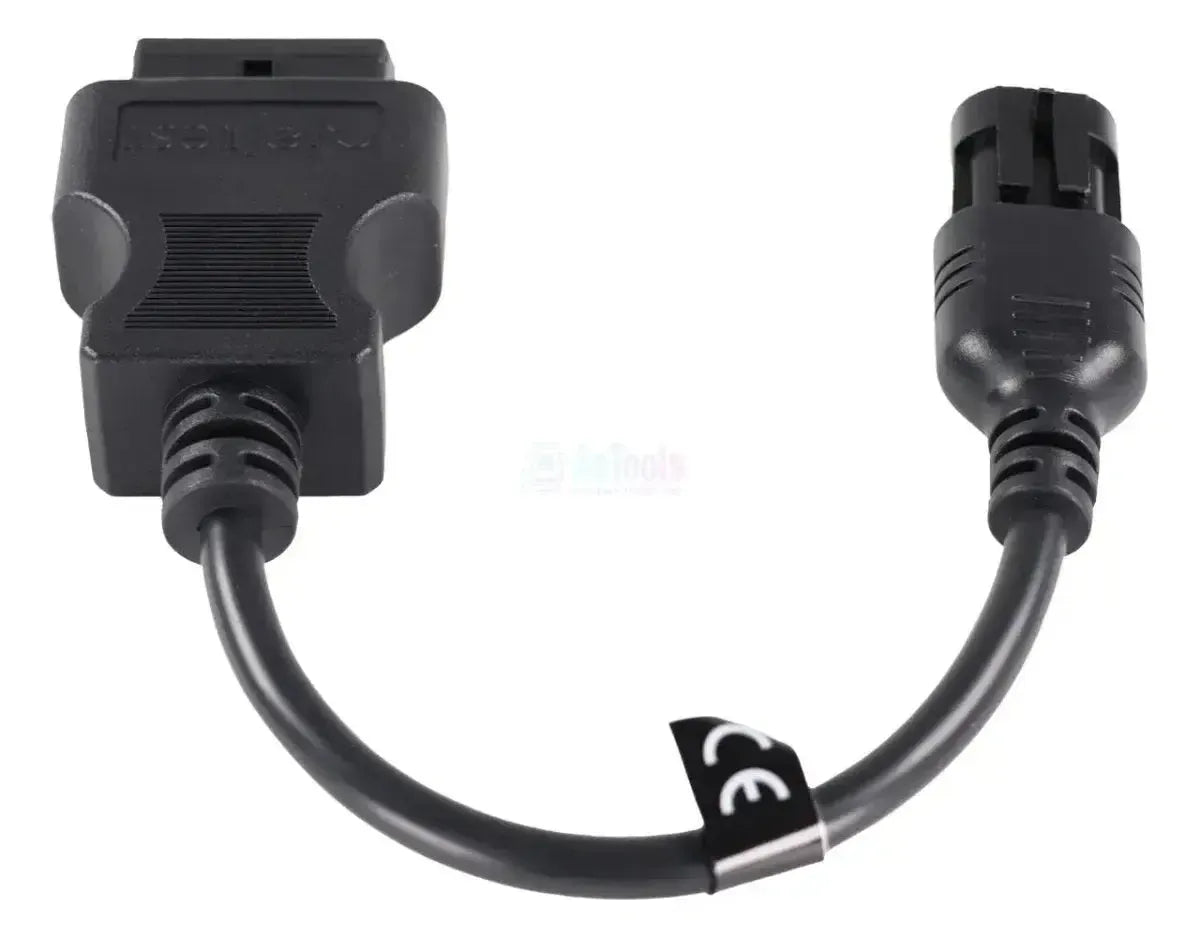

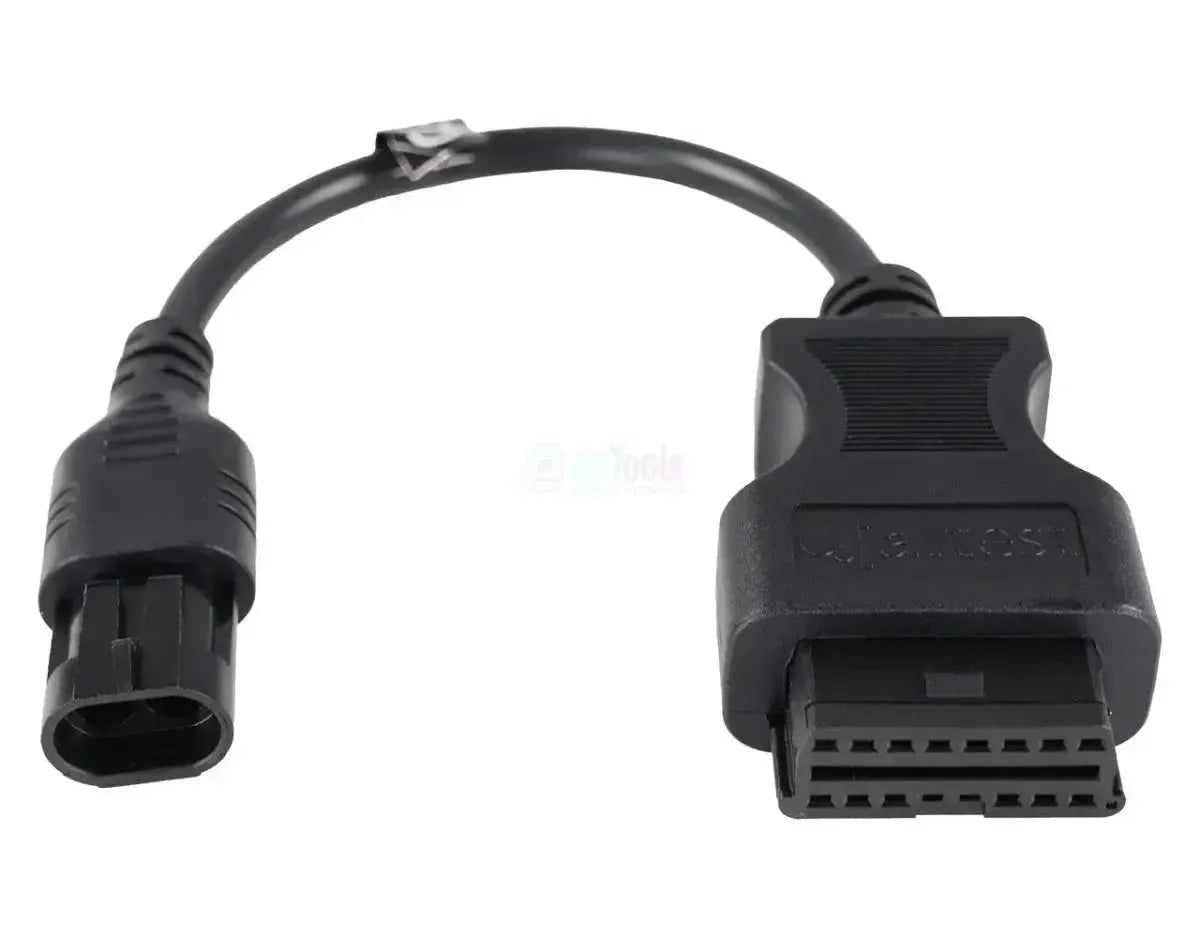

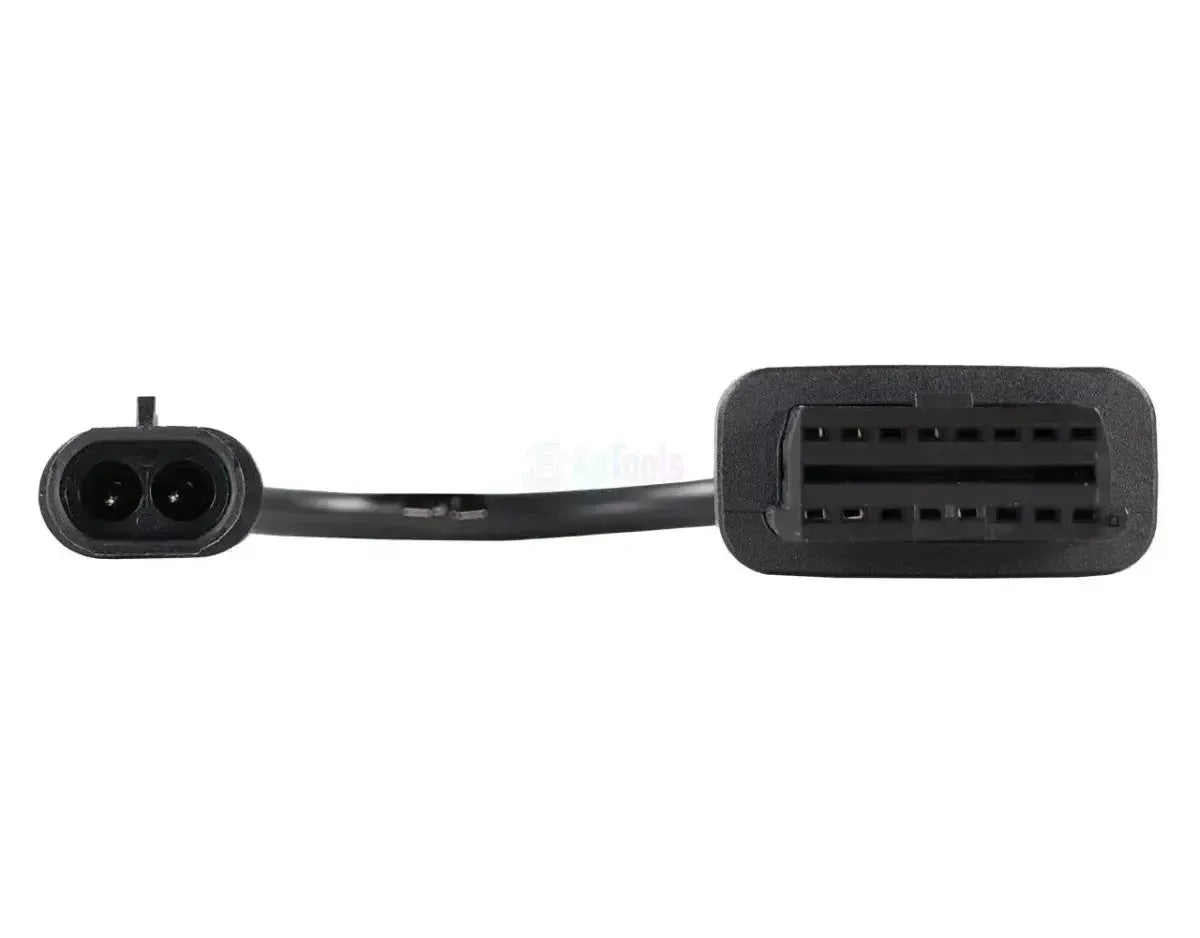

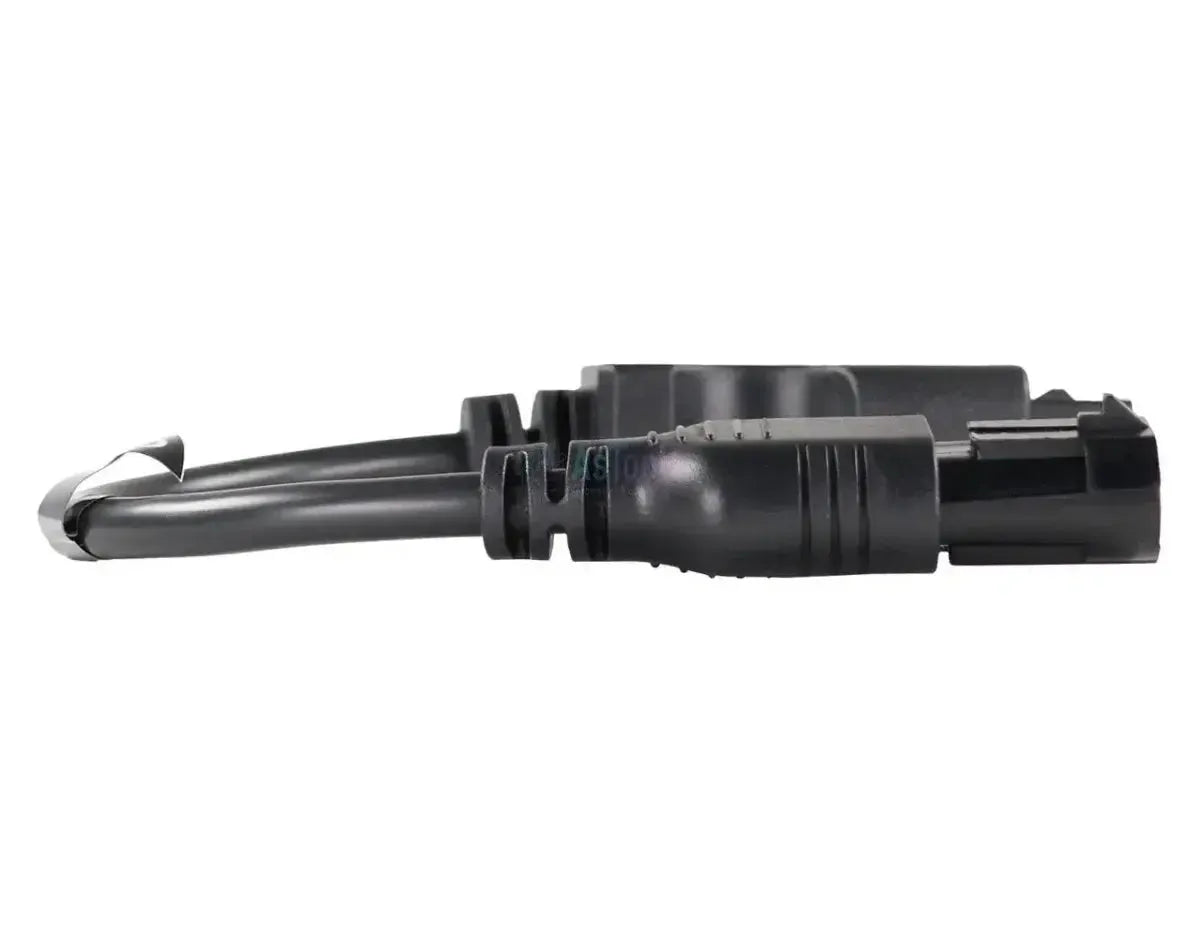

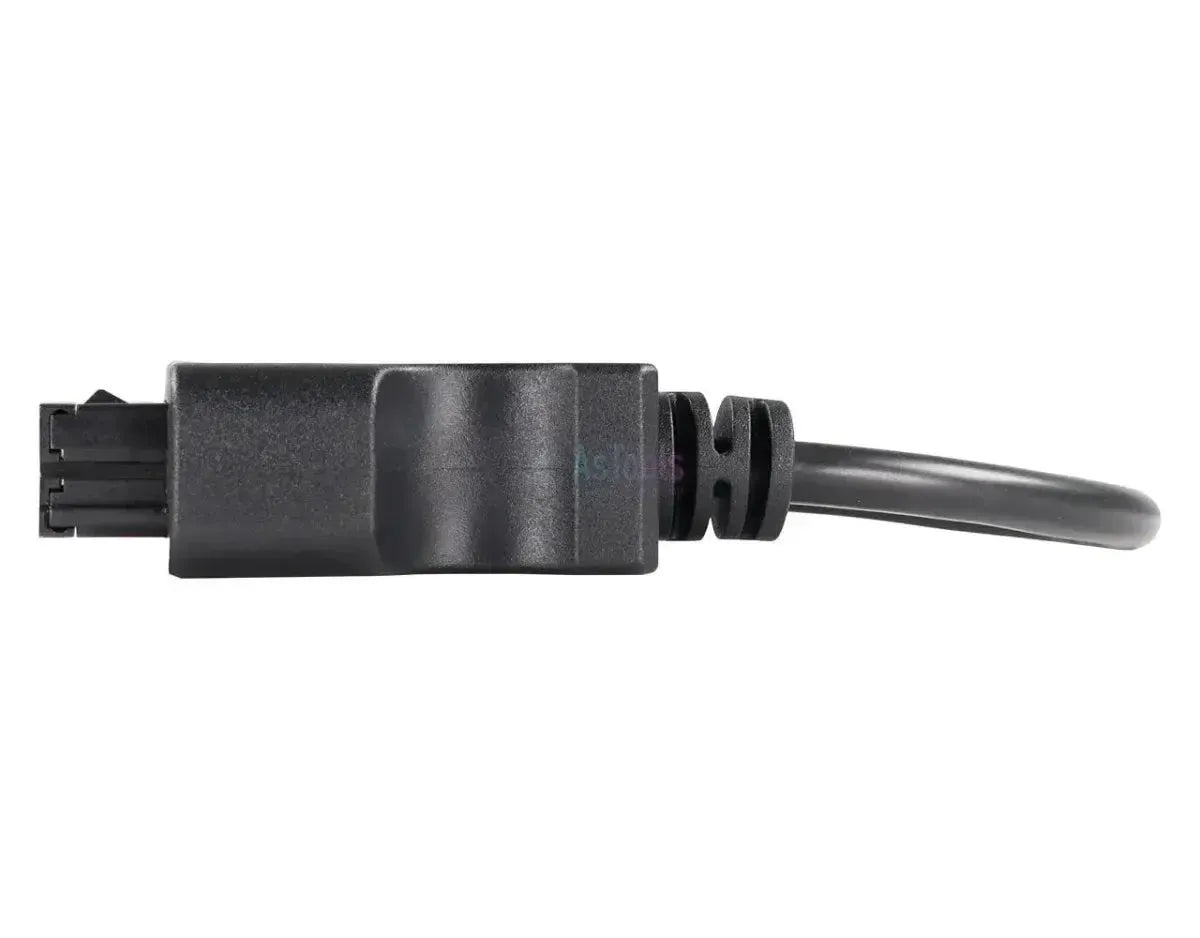

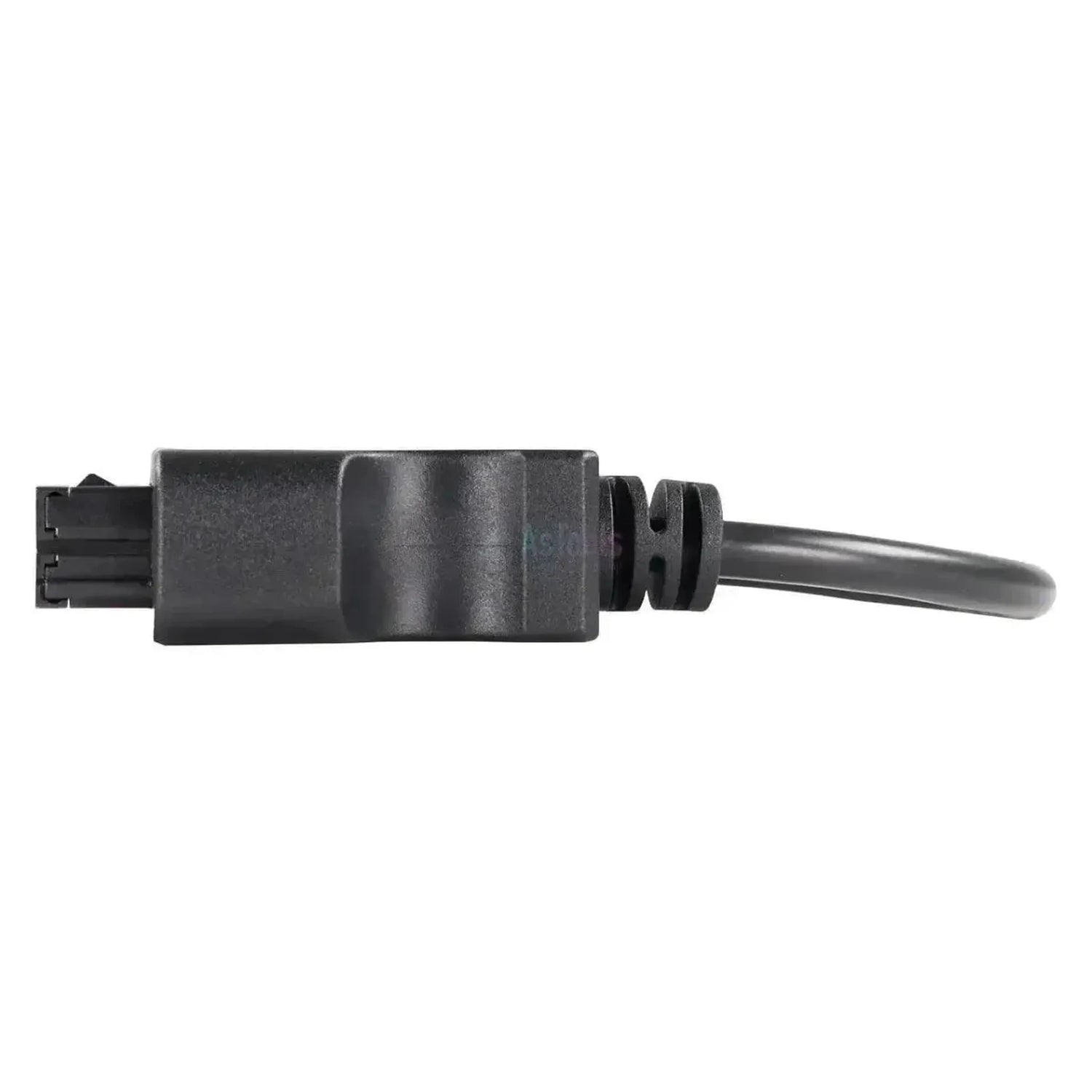

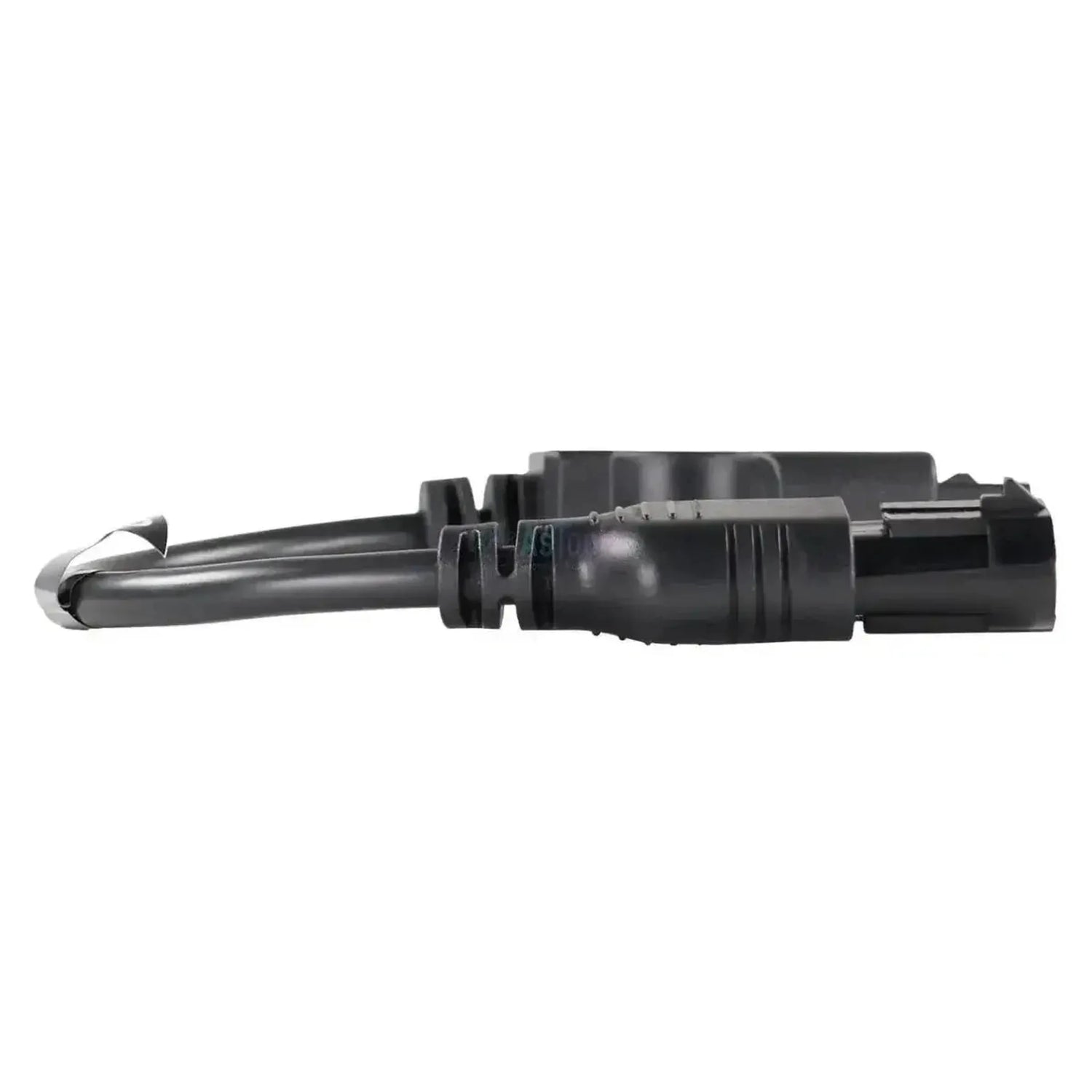

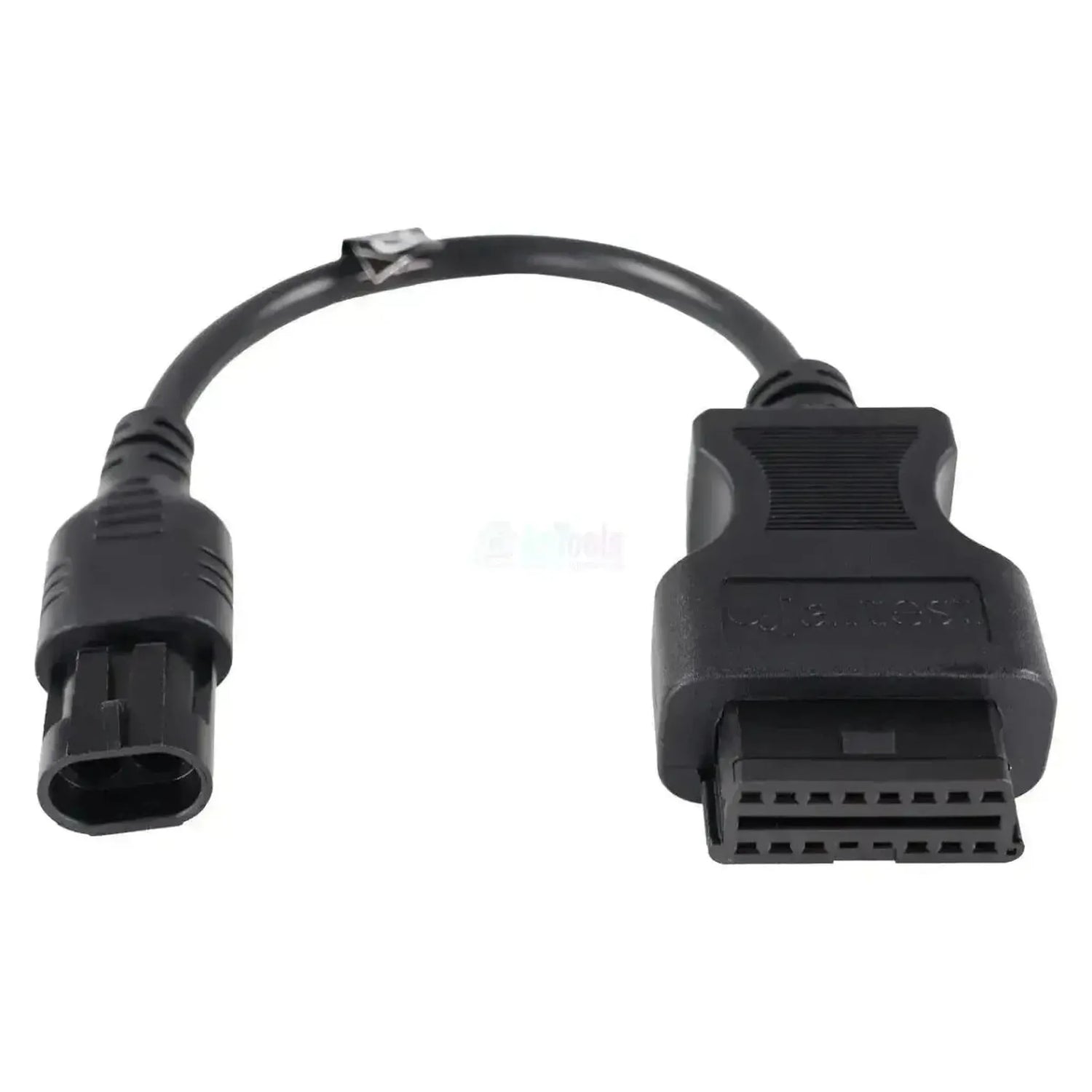

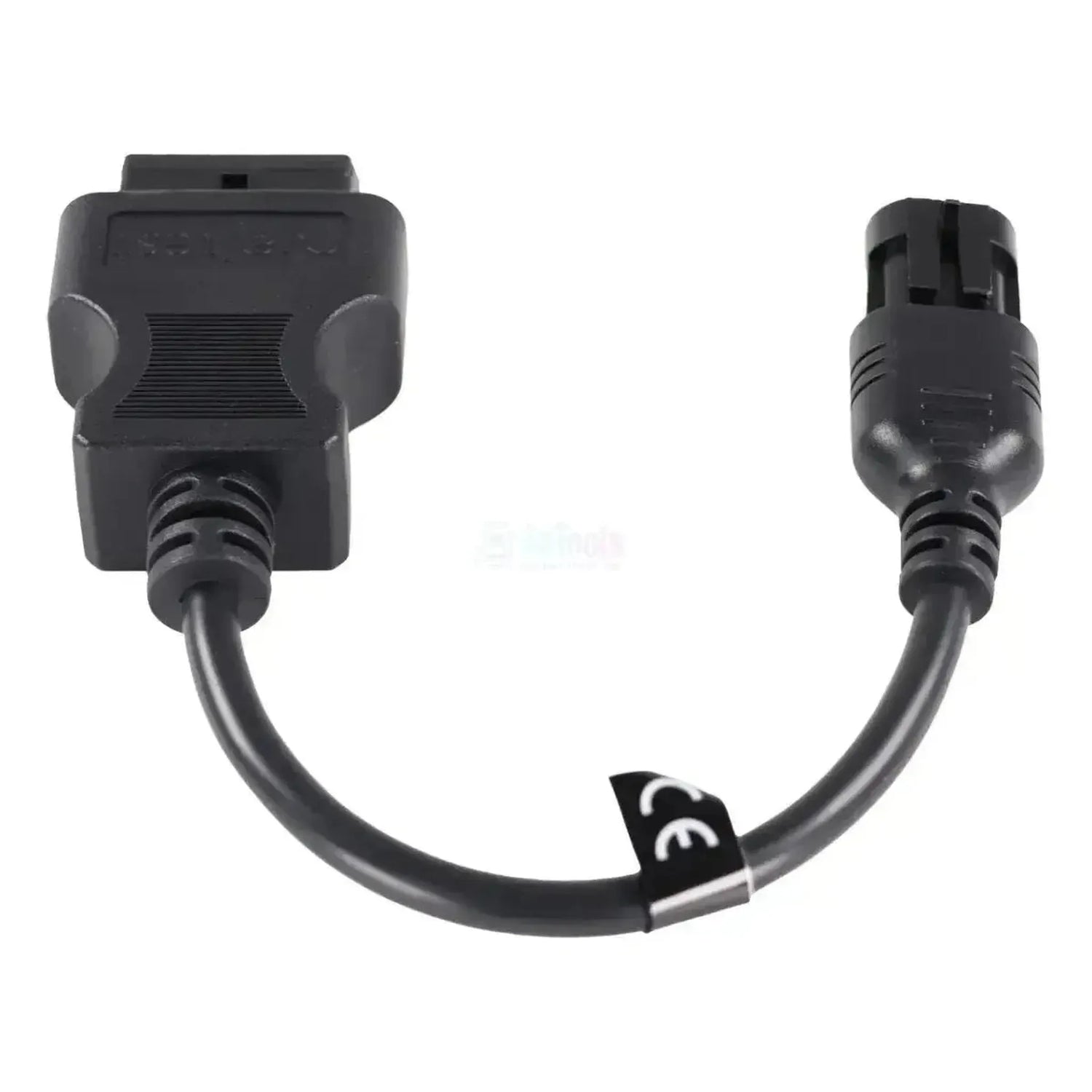

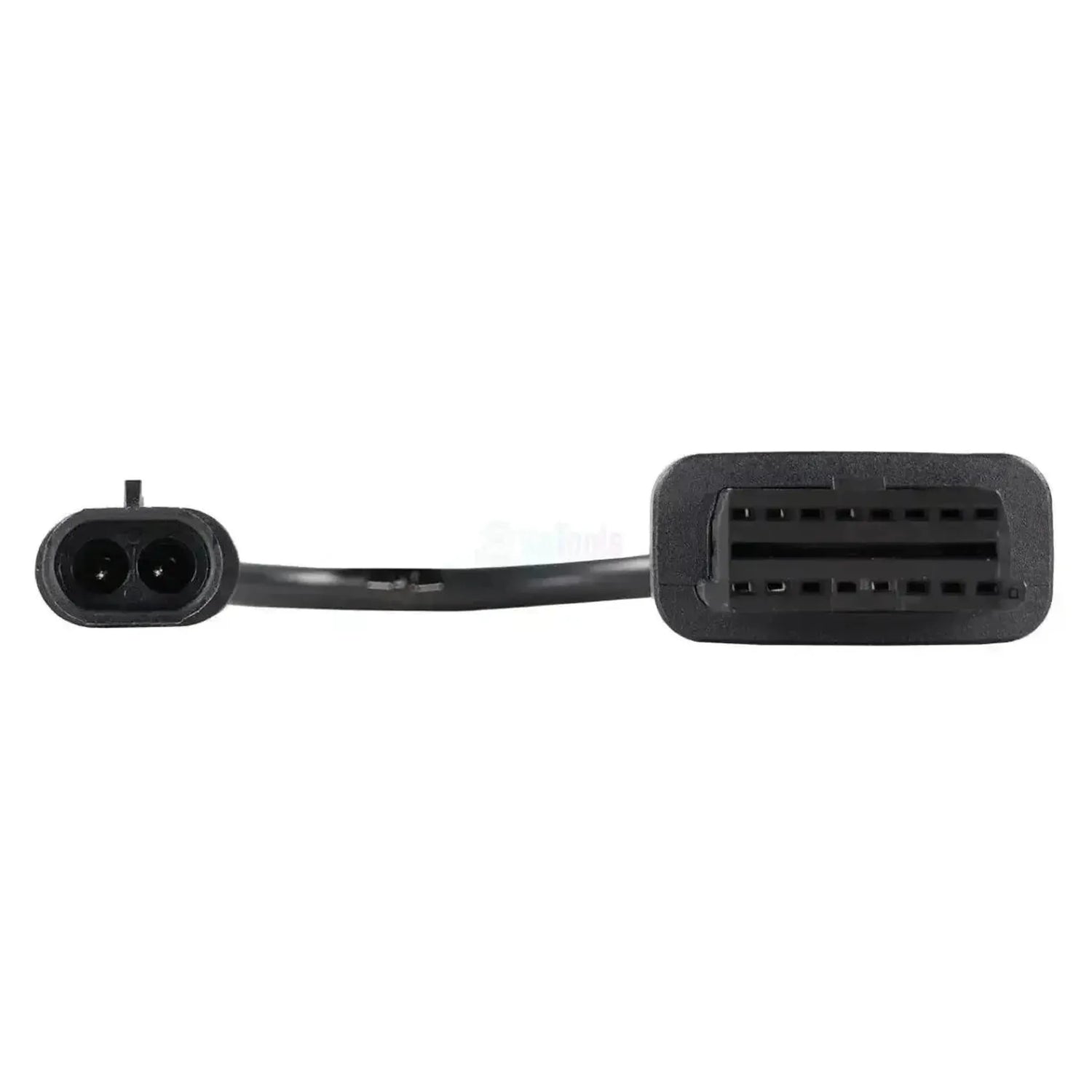

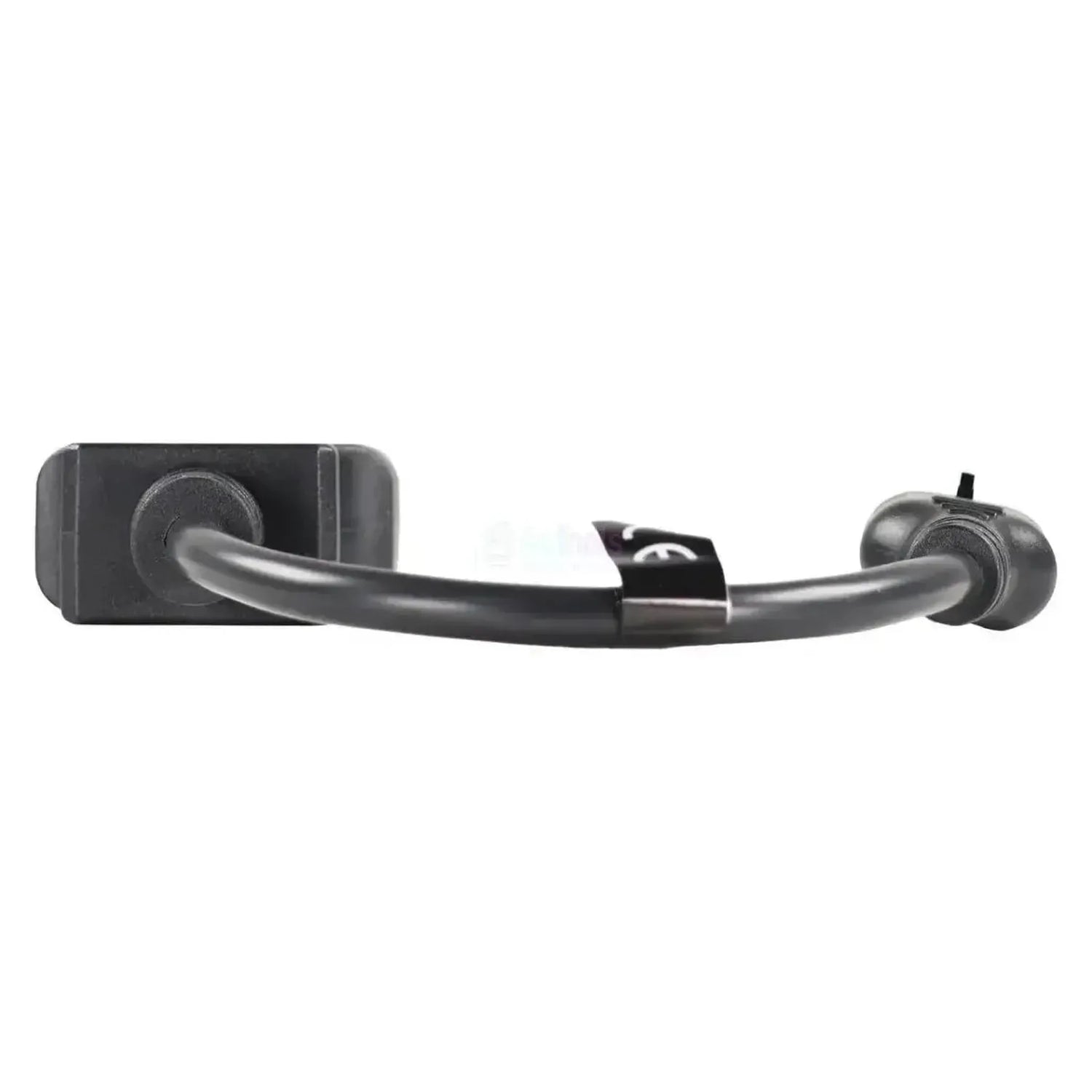

Le Jaltest JDC614A relie la fiche A9 à 2 broches des moteurs marins Mercury à l'entrée OBD2 à 16 broches de votre câble de diagnostic Jaltest. Côté moteur, il y a un boîtier de connecteur ovale noir avec deux orifices ronds côte à côte, séparés par une nervure saillante. Le connecteur se trouve dans le compartiment moteur, sur le moteur ou à côté de celui-ci, et le câble mesure 28 à 30 cm de long.

Lorsque le câble est raccordé, le logiciel Jaltest accède aux calculateurs Mercury : les commandes moteur PCM-555 et ECM-555, l'ECM-70 G3, l'ECM DFI des moteurs Optimax et les générations MEFI des blocs MerCruiser, ainsi que l'électronique de commande DTS G3 et TVM G3. Le câble relève de Jaltest Marine.

POINTS FORTS

✔Donne accès aux PCM- et ECM-555, avec codes défaut, valeurs de mesure, commande des composants, paramètres, étalonnage et réinitialisation.
✔L'ECM DFI des moteurs Optimax est également pris en charge, avec codes défaut, valeurs de mesure, commande des composants et données en direct.
✔Les MEFI 1-2 et MEFI 3-4 des moteurs in-board MerCruiser sont également inclus dans la couverture Mercury.
✔Atteint, outre la commande moteur, l'électronique de commande DTS G3 et TVM G3, la commande numérique des gaz et du passage des vitesses, ainsi que la régulation de cap.

POINTS D'ATTENTION

✕Avec le Jaltest Link V9, vous avez besoin du câble rallonge JDC100B pour ce câble ; avec le V8.1, vous le raccordez directement.
✕Sur le DTS G3, Jaltest ne lit aucun code défaut, et sur le MEFI et l'ECM DFI, il n'y a ni paramètres, ni étalonnage, ni réinitialisation.
✕Uniquement pour la fiche A9 à 2 broches ; pour le connecteur large à 4 broches, c'est le JDC603A qui est prévu, et pour le connecteur MEFI à 10 broches, le JDC604.9.
✕Pour l'utiliser, un Jaltest Link et une licence Jaltest Marine sont nécessaires ; ceux-ci ne sont pas fournis avec le câble.

Applications et fonctionnalités

Le câble est destiné aux ateliers qui lisent les moteurs Mercury avec le Jaltest Link. Les unités que vous rencontrez dépendent de la génération : les calculateurs 555 correspondent aux blocs plus récents, les unités MEFI aux blocs MerCruiser à essence plus anciens.

Unités de commande accessibles

  • PCM-555 et PCM-555 G3 : Commande moteur.
  • ECM-555, ECM-555 G3, ECM-70 G3 : Commande moteur Fourstroke.
  • ECM DFI : Injection directe Optimax.
  • MEFI 1-2 et MEFI 3-4 : Injection MerCruiser.
  • DTS G3 et TVM G3 : Gaz, passage des vitesses et cap.

Ce que vous pouvez faire

  • Codes défaut : Lecture et effacement.
  • Valeurs de mesure : Suivi en direct.
  • Composants : Commande des actionneurs.
  • Paramètres et réinitialisation : Sur les PCM- et ECM-555.
  • Étalonnage : Sur les 555 et le DTS G3.

Mode d'emploi

  1. Recherche de la fiche : Repérez la fiche ovale à 2 broches près du moteur.
  2. Raccordement : Branchez le JDC614A sur la fiche A9.
  3. Couplage du Link : Raccordez le côté OBD2 ; sur le V9, passez par le JDC100B.
  4. Contact mis : Mettez le contact.
  5. Lecture : Sélectionnez Mercury et la série du moteur.

Véhicules et applications compatibles

La fiche détermine le choix, pas le modèle. Cette version correspond à la fiche A9 à 2 broches. Jaltest Marine couvre les moteurs Mercury hors-bord et in-board ; la fiche présente sur votre moteur se reconnaît au nombre d'orifices et à la forme du boîtier.

Mercury :

  • Série Fourstroke : Moteurs hors-bord de 15 à 300 ch, y compris les versions Jet Fourstroke.
  • Série Verado : Moteurs hors-bord de 135 à 600 ch.
  • Série Optimax : Moteurs hors-bord de 75 à 250 ch.
  • Pro XS, Pro Max et SeaPro : Moteurs hors-bord de 15 à 500 ch.
  • MerCruiser in-board : Notamment les versions MPI et MAG des 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 et 8.2, le 496 MAG, ainsi que les moteurs Scorpion et Vazer.
💡
Bon à savoir : Le connecteur se trouve dans le compartiment moteur, sur le moteur ou à côté de celui-ci. Mercury utilise selon la génération et le système un autre connecteur de diagnostic : cette fiche ovale à 2 broches, une fiche large à 4 broches et une fiche MEFI à 10 broches. Si vous voyez une rangée de broches plates, il s'agit d'une autre fiche. Comptez le nombre de broches sur votre moteur avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC614A) | Mercury (A9) 2 broches OBD – 16 broches OBD2 câble adaptateur | Bateau à moteur

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Le kit de câbles dont ce câble fait aussi partie. Si vous possédez déjà ce kit, il est inutile d'acheter le câble séparément.Fait partie du kit de câbles
Kit de câbles Marine

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • Marine

Connexions

Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Numéro de référence
JDC614A

Autres caractéristiques

Application
Moteurs marins Mercury avec fiche A9 à 2 broches
Connecteur côté moteur
Fiche ovale noire à 2 broches avec deux orifices ronds
Unités de commande
PCM-555 et PCM-555 G3, ECM-555, ECM-555 G3, ECM-70 G3, ECM DFI, MEFI 1-2 et MEFI 3-4 (commande moteur), DTS G3 et TVM G3 (électronique de commande)
Élément d'un kit de câbles
Kit de câbles marine vessel (70002008), in-board (70002009) et hors-bord (70002025)
Nécessaire pour l'utilisation
Jaltest Link V8.1, ou Link V9 avec câble rallonge JDC100B (2,5 m SUBD-26), et une licence Jaltest Marine
