Appareil de diagnostic Jaltest Marine (Intrabord)

Toepassingen en functionaliteiten

De Jaltest Link V9 legt de verbinding tussen de regeleenheid van het blok en de Jaltest-software op uw Windows-pc. Met de Binnenboord-module leest u uit, volgt u meetwaarden live en stuurt u componenten aan. In de expertmodus kalibreert u sensoren en actuatoren, stelt u bedrijfsparameters in en voert u inleerprocedures uit; het naslagwerk van INFO Online Marine zit erbij.

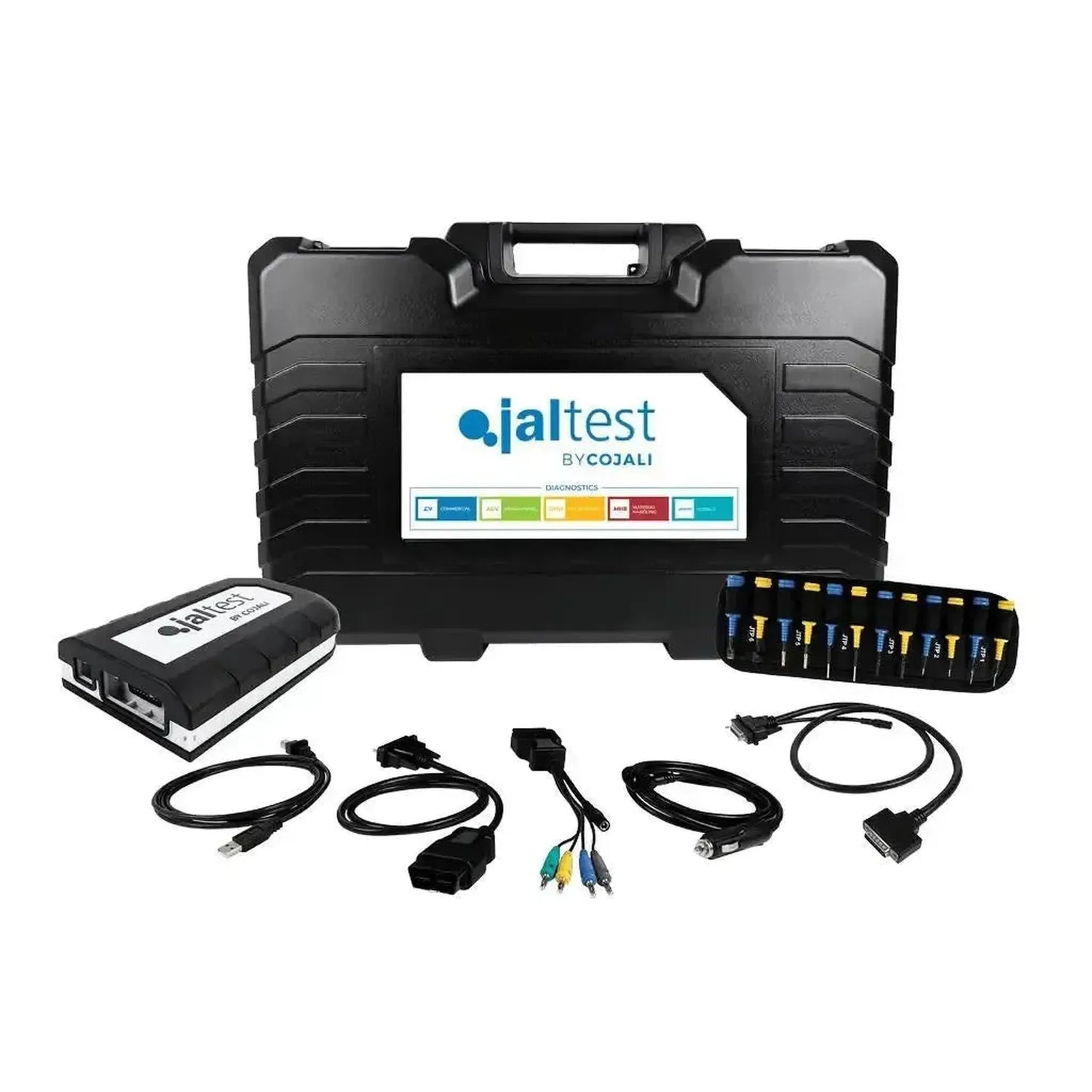

Wat er in de koffer zit

• Link V9 (70001015): Interface, DB26 en USB-C.
• Multipin Kit (70002007): Multipins, JTP101 en JDC10AM2.
• JDC213.9: DB26 naar 16-pins OBD2.
• JDC107.9B: Link V9 naar USB-C.
• JDC100B: Verlengkabel, 250 cm.
• 70003015: Compacte koffer, 505 × 381 × 146 mm.
• 74502003: Software-activatie Binnenboord.
• 74502015: Software-licentie, eerste jaar.
• 29479: INFO Online Marine.
• Jaltest GRP: Werkplaatssoftware.

Wat u kunt doen

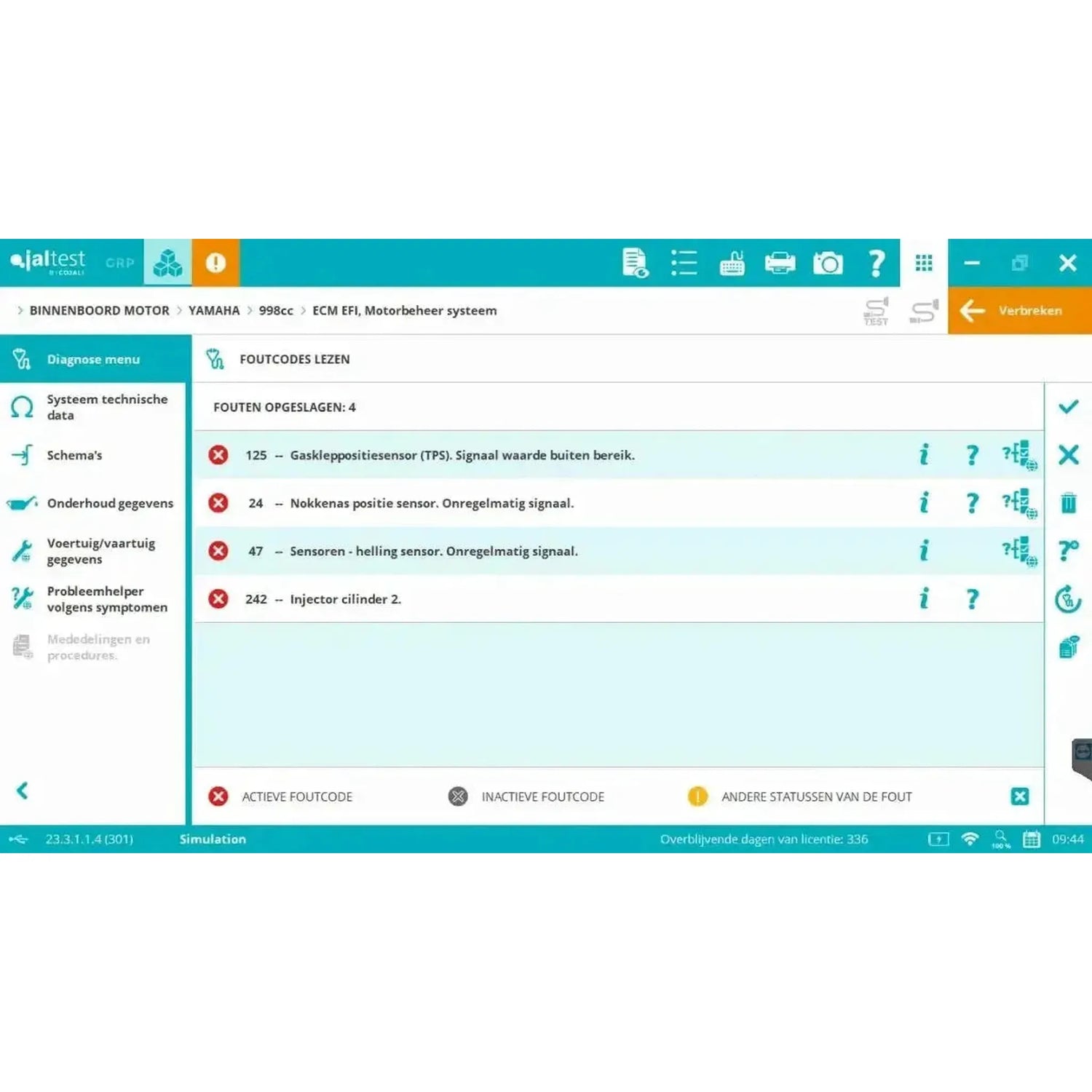

• Foutcodes: Lezen en wissen, met omschrijving.
• Meetwaarden: Toerental, turbo- en oliedruk.
• Componenten: Injectoren, pomp en kleppen.
• Roetfilter: Geforceerd regenereren.
• Injectoren: Coderen na vervanging.
• Cilinders: Afzonderlijk uitschakelen.
• Compressietest: Vanuit de software draaien.
• Brandstofsysteem: Ontluchten na filterwissel.
• Kalibraties: Bak, koppeling en joystick.
• Onderhoudsteller: Terugzetten na service.

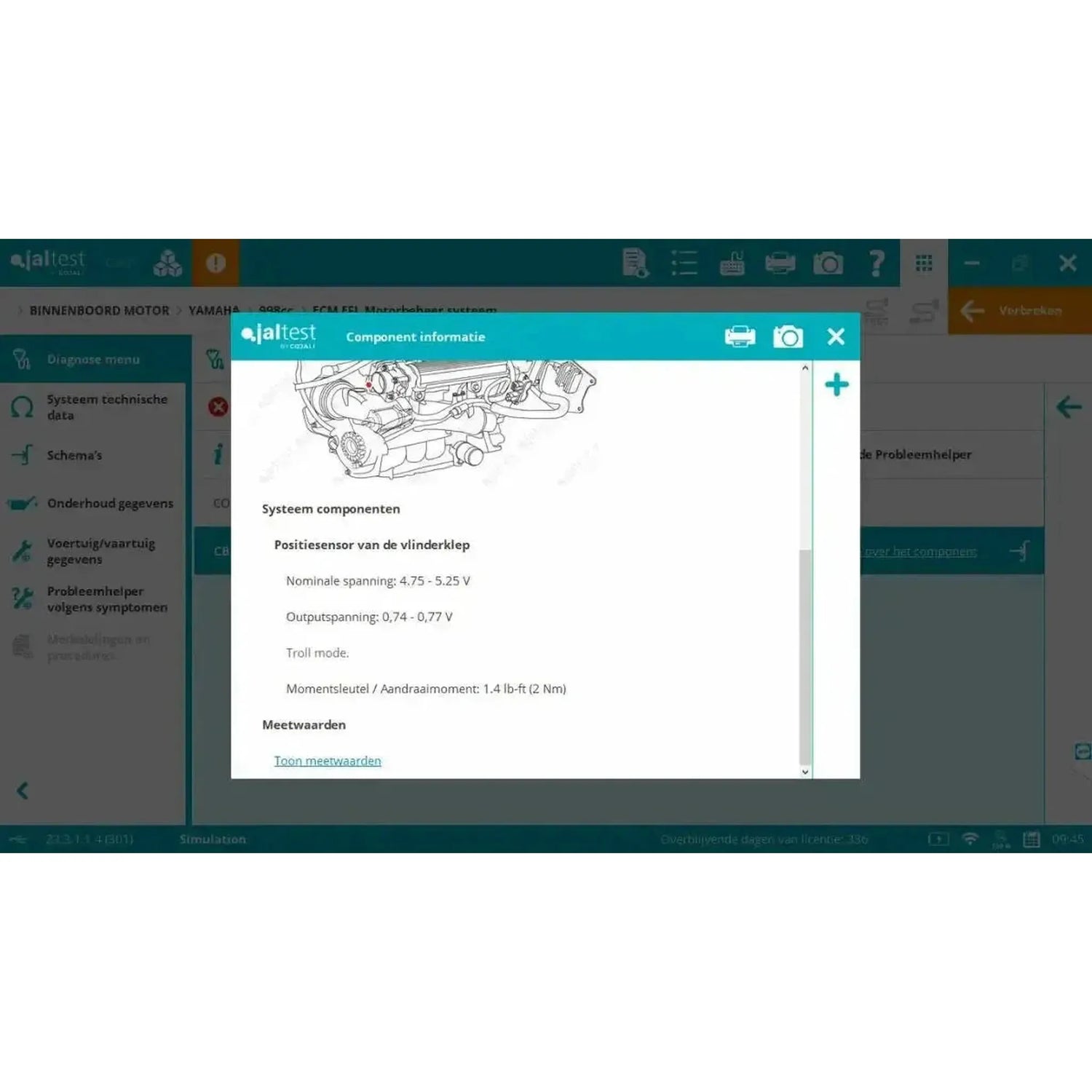

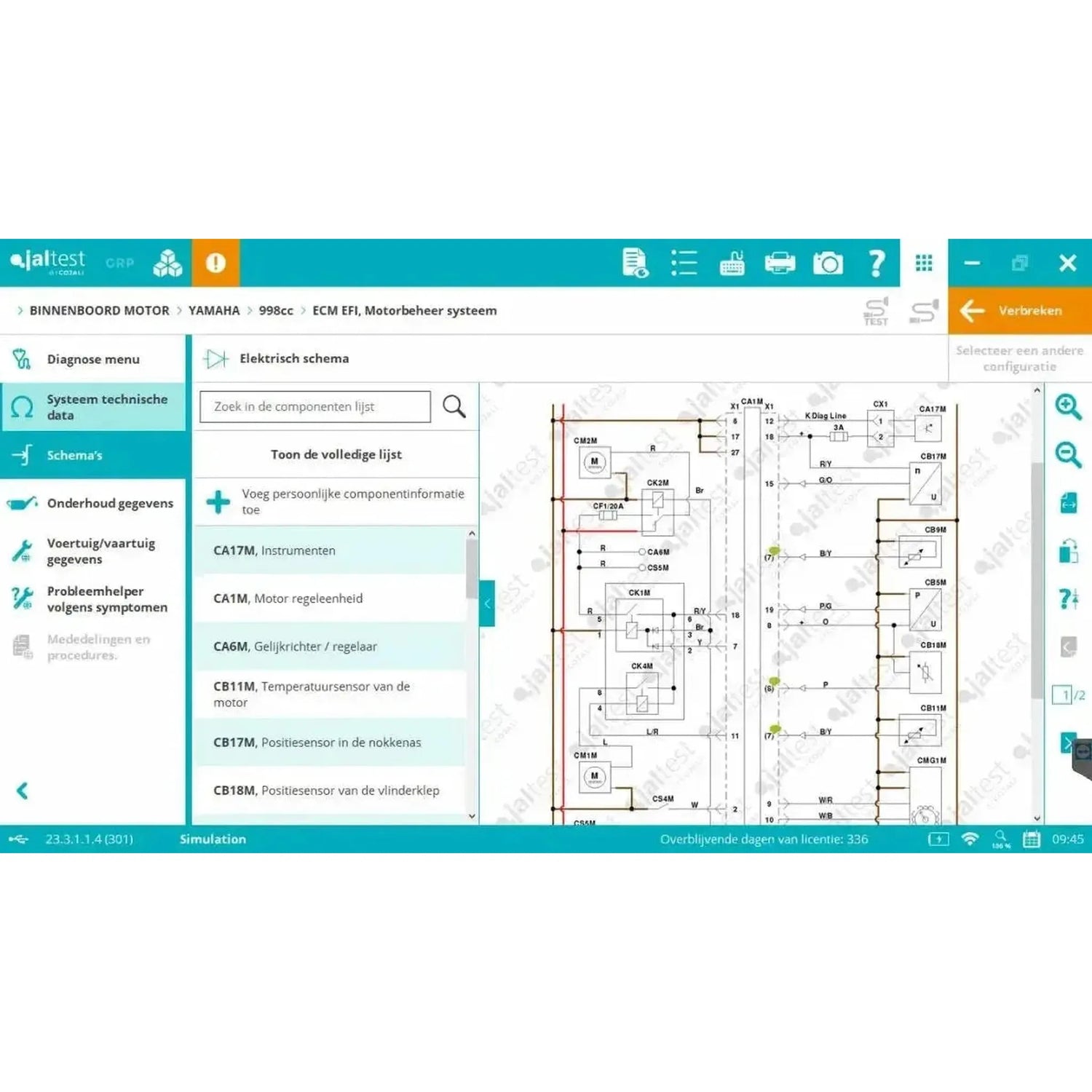

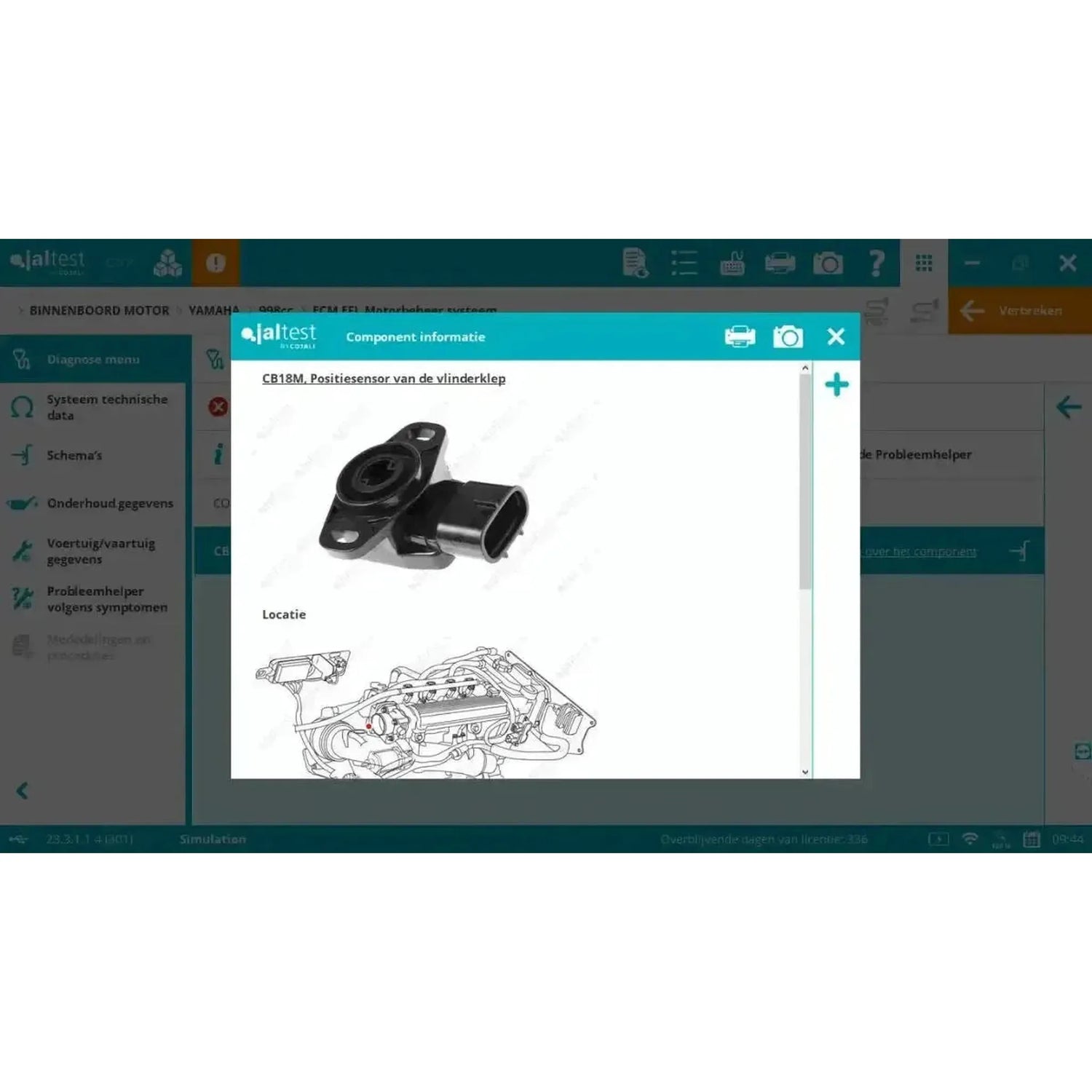

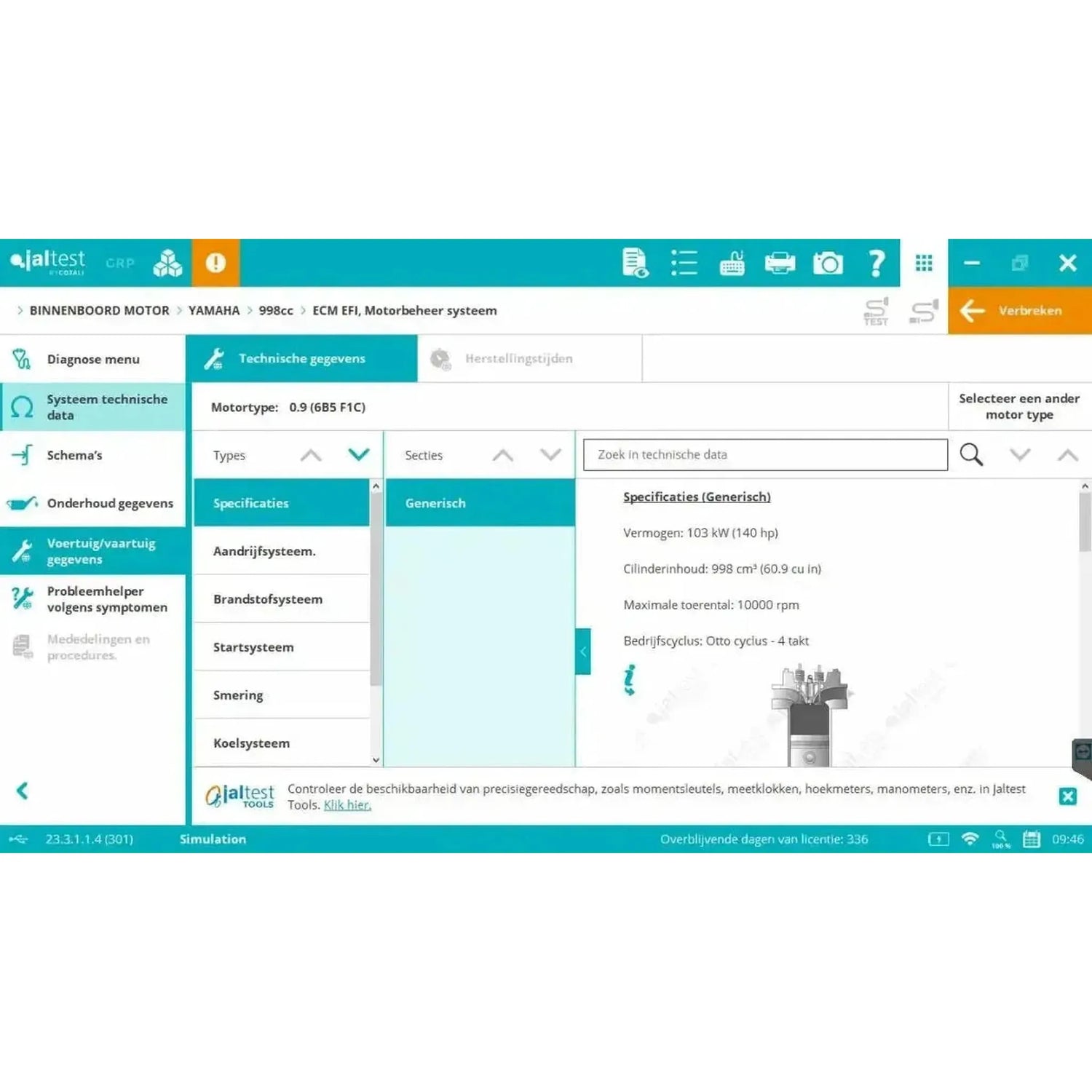

• Naslagwerk: Schema's, storingszoeker, bulletins.

Zo gebruikt u hem

1. Software starten: Open Jaltest op de Windows-pc.
2. Link koppelen: Verbind de Link V9 via de JDC107.9B.
3. Kabel kiezen: Neem de JDC213.9, een marinekabel of de multipins.
4. Aansluiten: Sluit aan, zo nodig via de JDC100B.

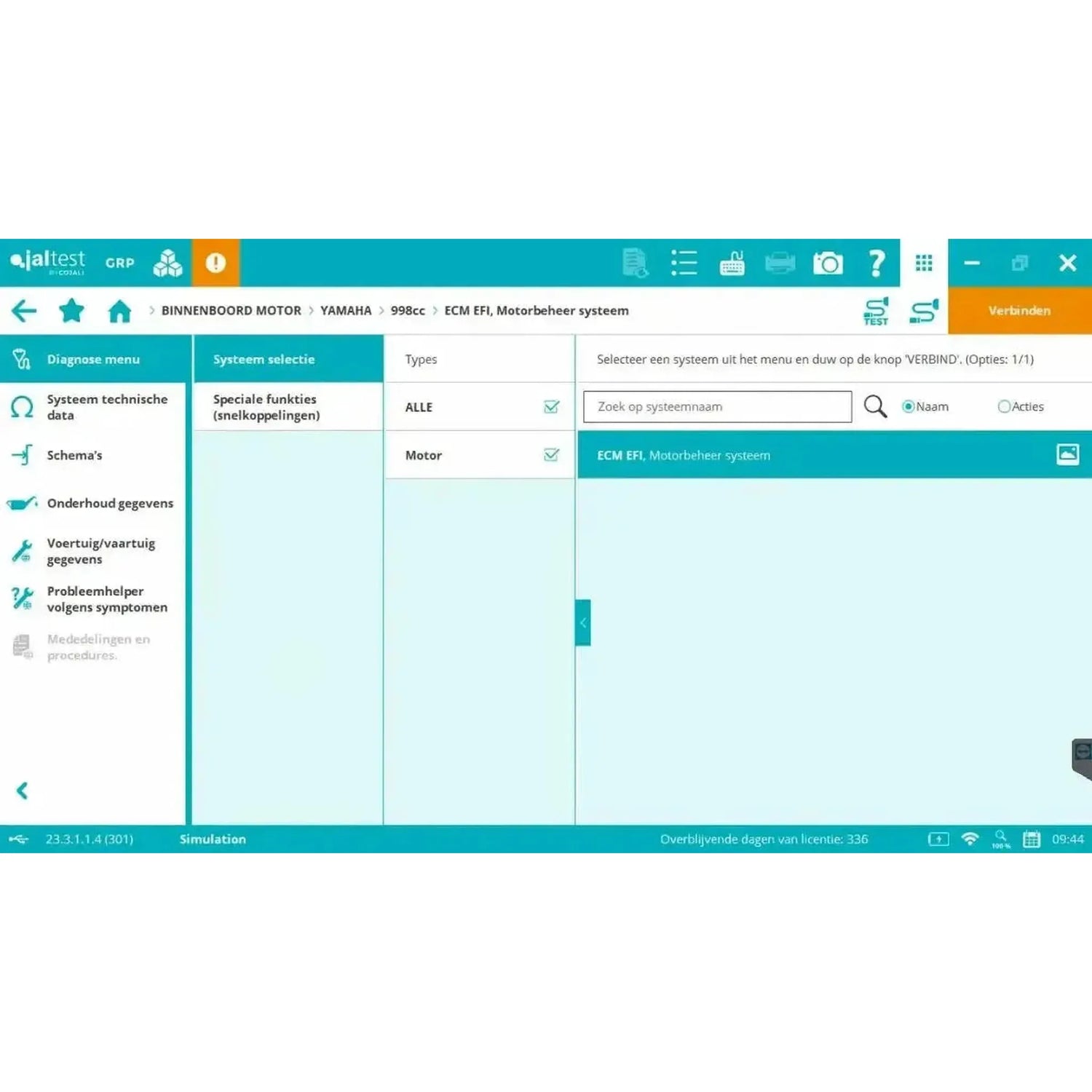

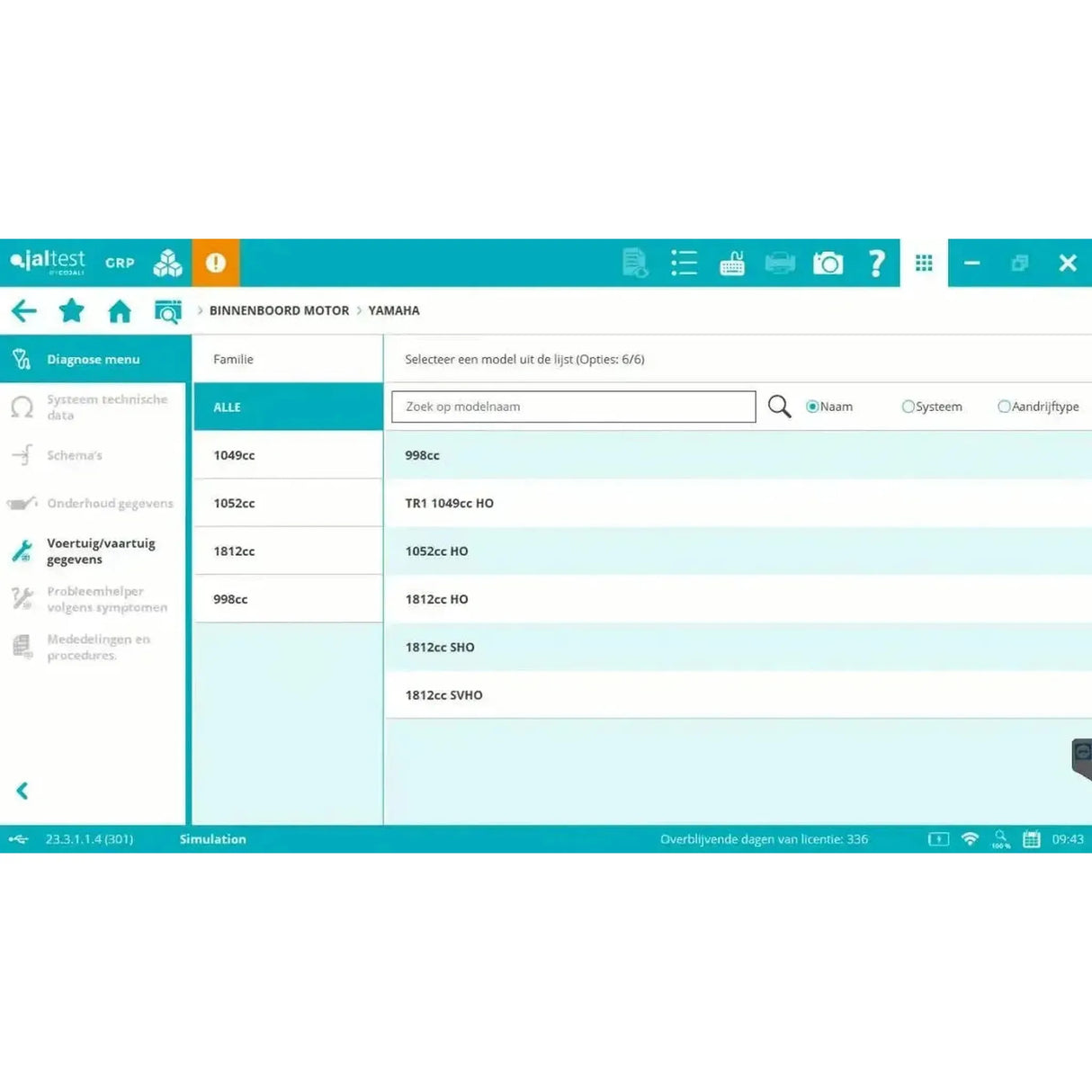

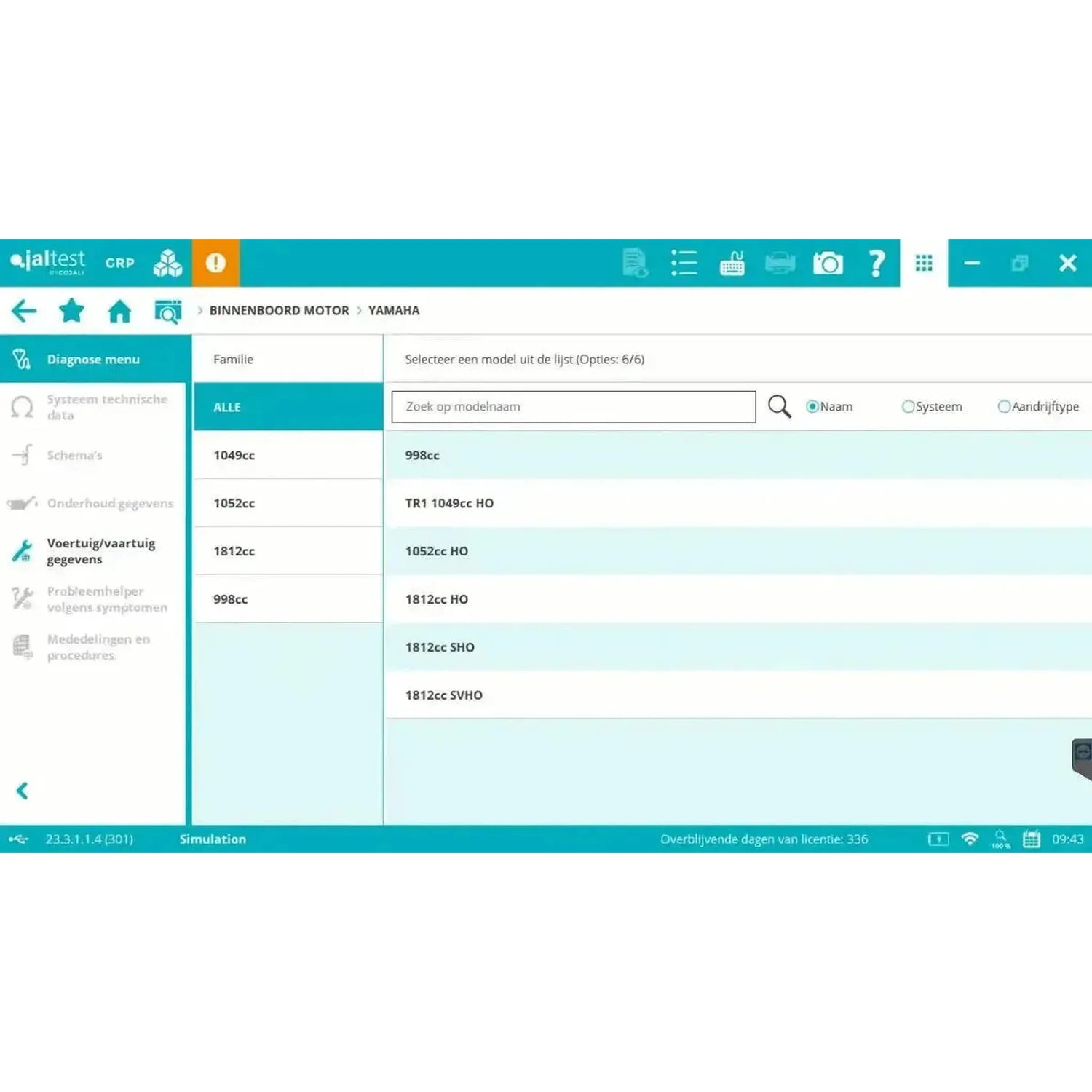

5. Uitlezen: Kies merk en motor in Marine Binnenboord.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Marine Binnenboord dekt de motor in de romp, met de hekaandrijving erachter en de generatoren die de stroom aan boord leveren. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land van herkomst van het merk, niet over de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland; Chinees staat los van Aziatisch, waar Japan, Zuid-Korea en India onder vallen. Motorenbouwers krijgen de regio van hun eigen land.

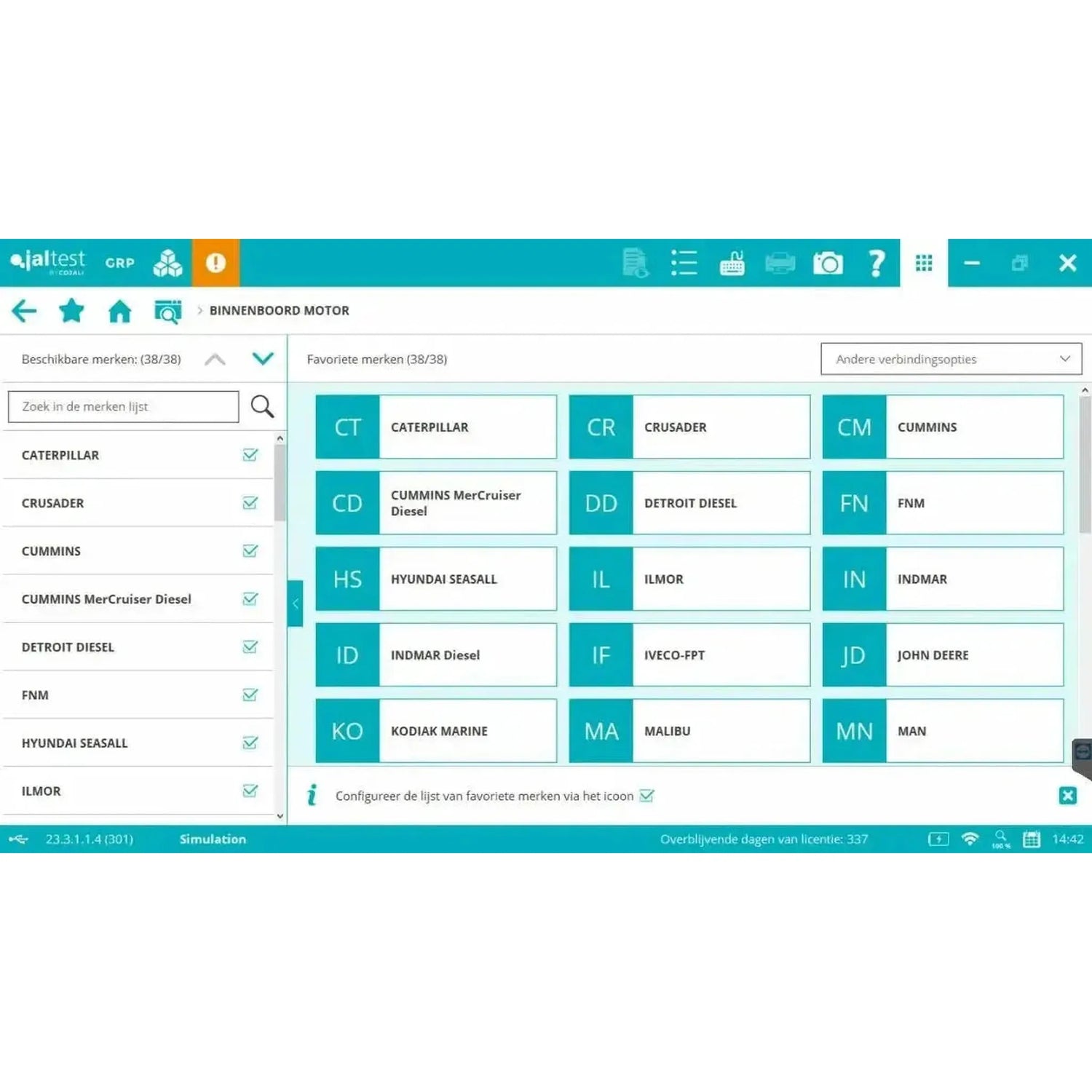

Binnenboordmotoren en generatoren (38):

• Europees (13): FNM, Iveco-FPT, MAN, MTU, Rotax, Scania, Steyr, Vetus, VM Motori, Volkswagen, Volvo Penta, Volvo Penta Gasoline en Weber.
• Aziatisch (4): Hyundai Seasall, Toyota Marine, Yamaha en Yanmar.
• Amerikaans (21): Caterpillar, Crusader, Cummins, Cummins MerCruiser Diesel, Detroit Diesel, Ilmor, Indmar, Indmar Diesel, John Deere, Kodiak Marine, Malibu, Marine Power, Mercury Diesel, Mercury MerCruiser, Mercury Racing, OMC, OMC Diesel, Panther Airboats, PCM, Scarab en Sea-Doo (BRP).

Systemen aan boord:

• Motorregeling: Onder meer de Volvo Penta EDC1 en EDC CP op de dieselmotoren en de ECM EGC en de MEFI 1-2 en 3-4 op de benzinemotoren.
• Brandstofsysteem: Inspuiting, injectoren en brandstofdruk, met ontluchten na het vervangen van een filter.
• Uitlaatgasnabehandeling: Het roetfilter, met regeneratie en het terugzetten van de roet- en aswaarden.
• Transmissie en hekaandrijving: De elektronisch geregelde versnellingsbakken en koppelingen achter het blok.
• Besturing: De elektronische besturing, waaronder Volvo Penta IPS met joystickbediening en de EVC-modules.
• Sensoren: Turbodruk, oliedruk en koelvloeistoftemperatuur.
• Generatoren en hulpsets: De aggregaten die de stroom aan boord leveren.

De uitvoeringen

De vier Marine-uitleesapparaten delen dezelfde koffer 70001053 en dezelfde Jaltest Link V9; het verschil zit volledig in de softwaremodule.

• Marine Compleet: Binnenboordmotoren, buitenboordmotoren, stationaire motoren en waterscooters, met 38, 15, 27 en 5 merken.
• Marine Binnenboord: Alleen binnenboordmotoren, hekaandrijvingen en generatoren, met 38 merken. Dit is de set op deze pagina.
• Marine Buitenboord: Alleen buitenboordmotoren, met 15 merken.
• Marine Jetski: Alleen waterscooters, met 5 merken.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel JDC213.9. Vrijwel elk motormerk houdt op het water zijn eigen diagnosestekker, ook op nieuwe motoren; daarvoor zijn er kabelsets en losse kabels.

• Binnenboordkabelset (70002009): Acht kabels: JDC527A, JDC603A, JDC604.9, JDC611A, JDC612A, JDC614A, JDC617A en JDC618A9.
• Volvo Penta: JDC527A voor de 6-pins aansluiting van de dieselmotoren met EDC1 en EDC CP, JDC611A voor de 6-pins EGCI-aansluiting van de benzinemotoren en JDC618A9 voor de KAD-, KAMD- en TAMD-motoren.
• Mercury en MerCruiser: JDC603A voor de brede 4-pins stekker, JDC604.9 voor de 10-pins MEFI-aansluiting, JDC614A voor de 2-pins A9-stekker en JDC617A voor de SmartCraft G3-elektronica.
• Verlengkabel JDC100B: Een deel van de marinekabels vraagt op een Jaltest Link V9 om de JDC100B; die zit in deze koffer.
• Vaartuigkabelset (70002008): Dezelfde acht kabels plus JDC601A, JDC608A, JDC609.9, JDC613A en JDC616A.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering. Daarna verlengt u jaarlijks met de update-licentie (74602003). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Software-activatie (74502003): De eenmalige aanschaf die de Binnenboord-module ontsluit.
• Software-licentie (74502015): Het eerste jaar, twaalf maanden vanaf de activering.
• Activering: Door ons, zodra u het toestel heeft ontvangen, op het serienummer van de meegeleverde Jaltest Link. U hoeft zelf niets door te geven.
• Update-licentie (74602003): Jaarlijkse verlenging, telkens voor opnieuw twaalf maanden. Bestelt u hem los, geef dan het serienummer van uw Jaltest Link door in het opmerkingenveld; wij activeren binnen één werkdag.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft de registratie uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.
• Verlengen na de vervaldatum: Verlengt u binnen vijftien dagen na de vervaldatum, dan loopt de nieuwe periode door vanaf die vervaldatum; daarna gaat hij in op de dag van verlenging.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502003) | Marine (Binnenboord) | Software-activatie
• 1x Jaltest (74502015) | Marine (Binnenboord) | Software-licentie
• 1x Jaltest INFO Online Marine (29479)
