Jaltest  |  SKU : JDC207A

Jaltest (JDC207A) | Câble adaptateur MAN 4 broches OBD1 - 16 broches OBD2 | Véhicule utilitaire et véhicule de travail

€109,95 TTC
€90,87 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

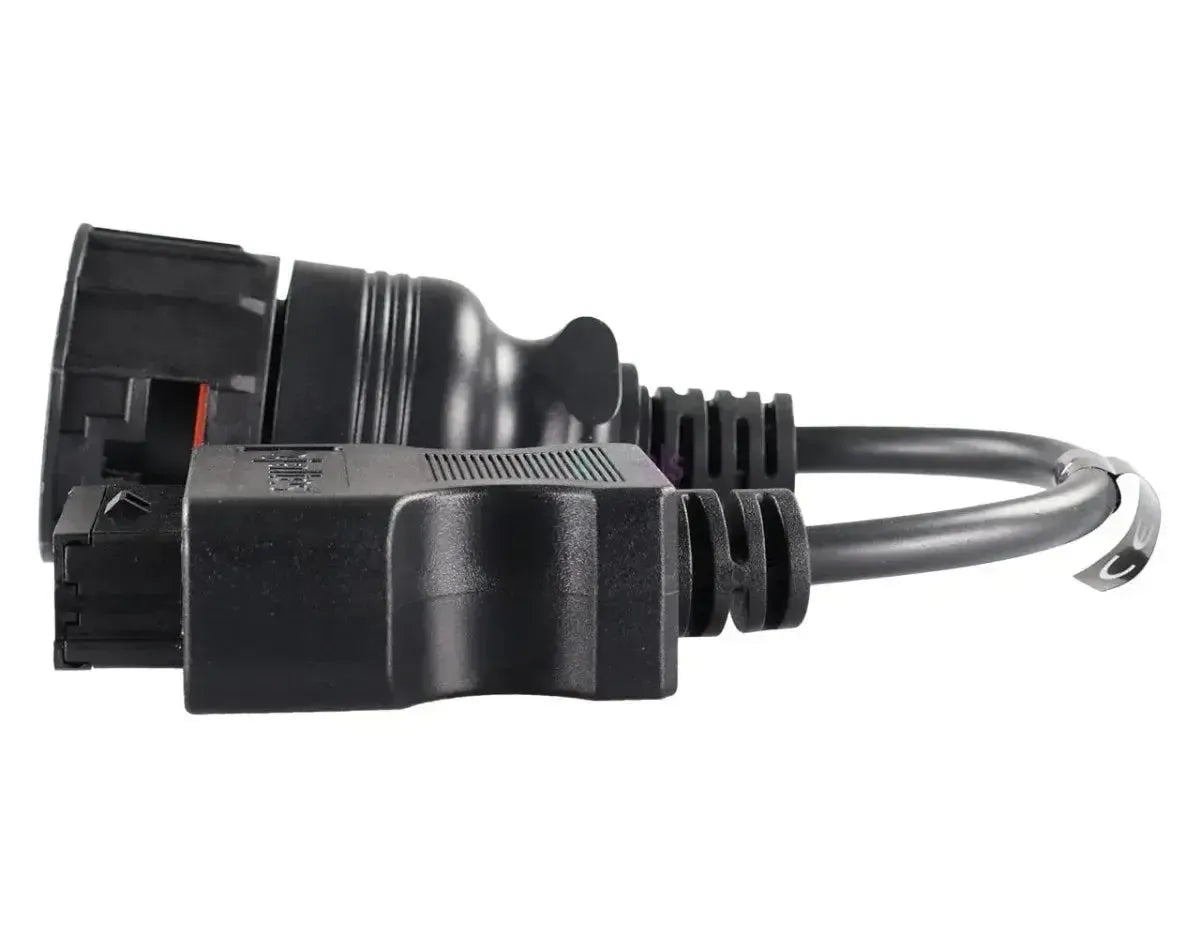

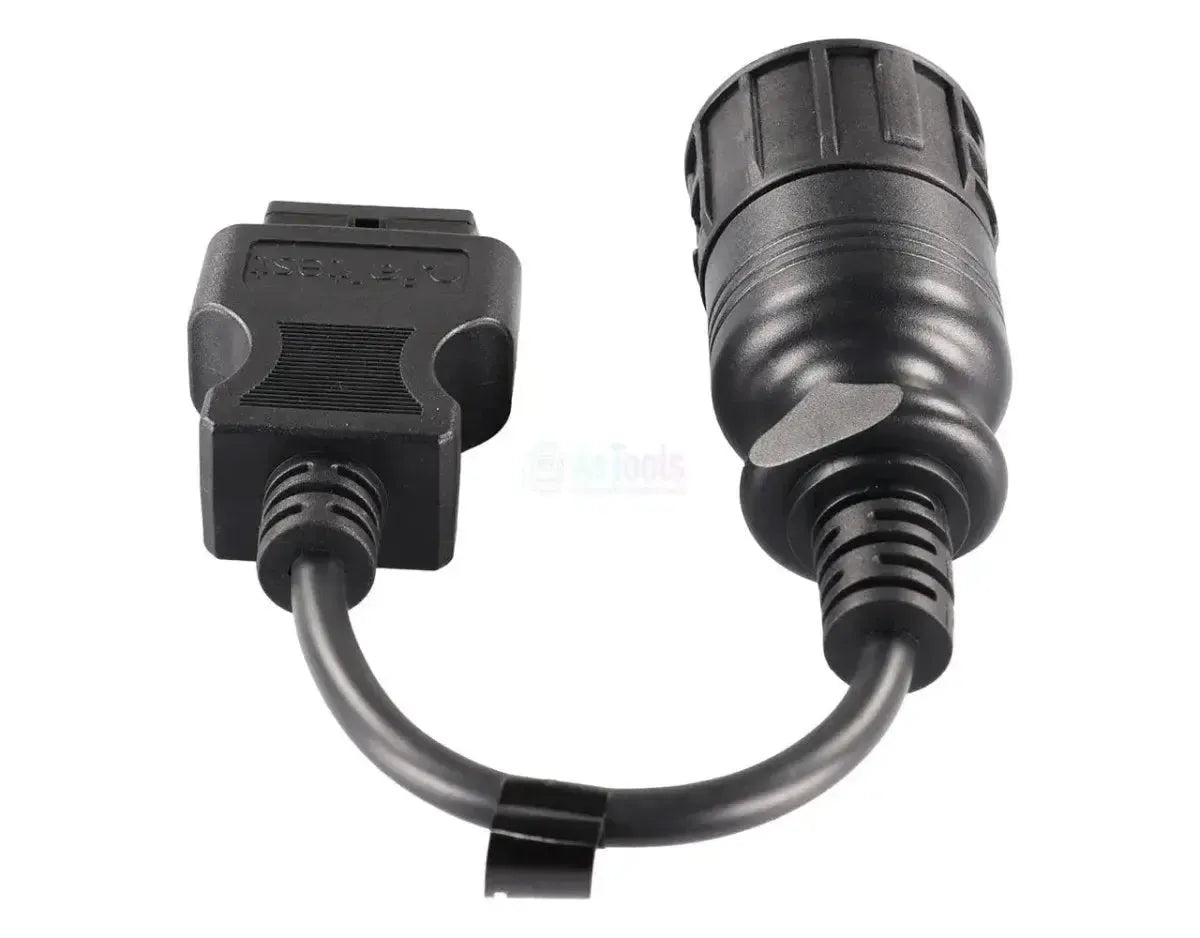

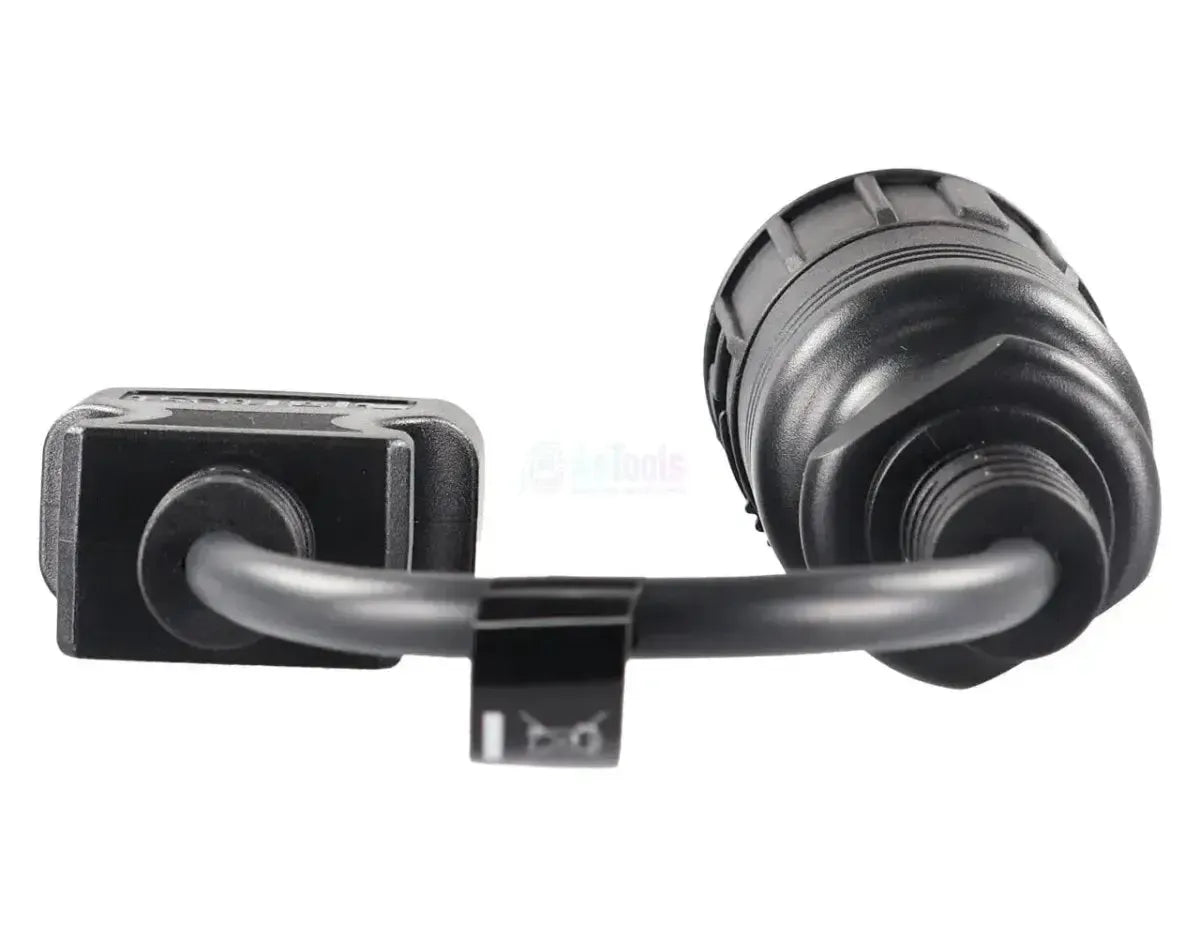

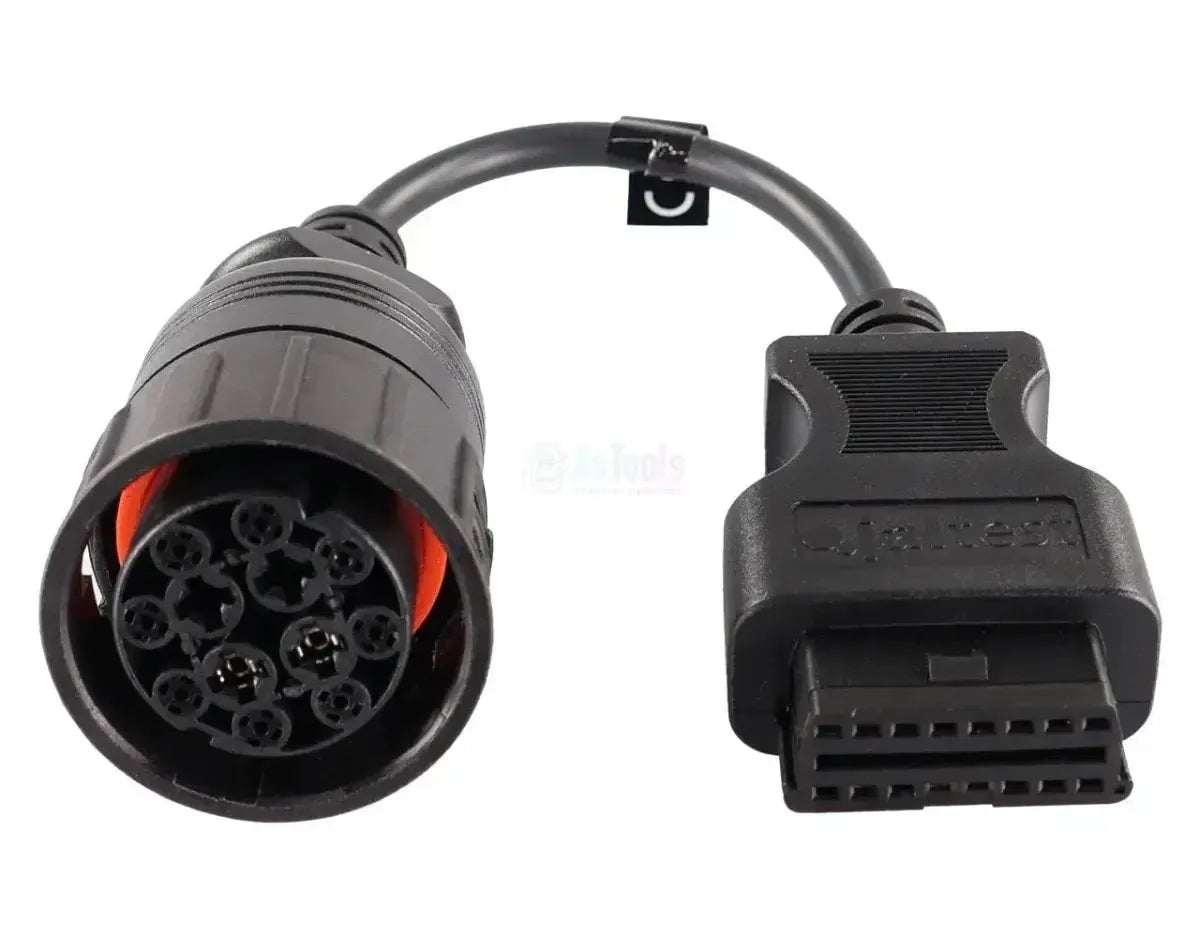

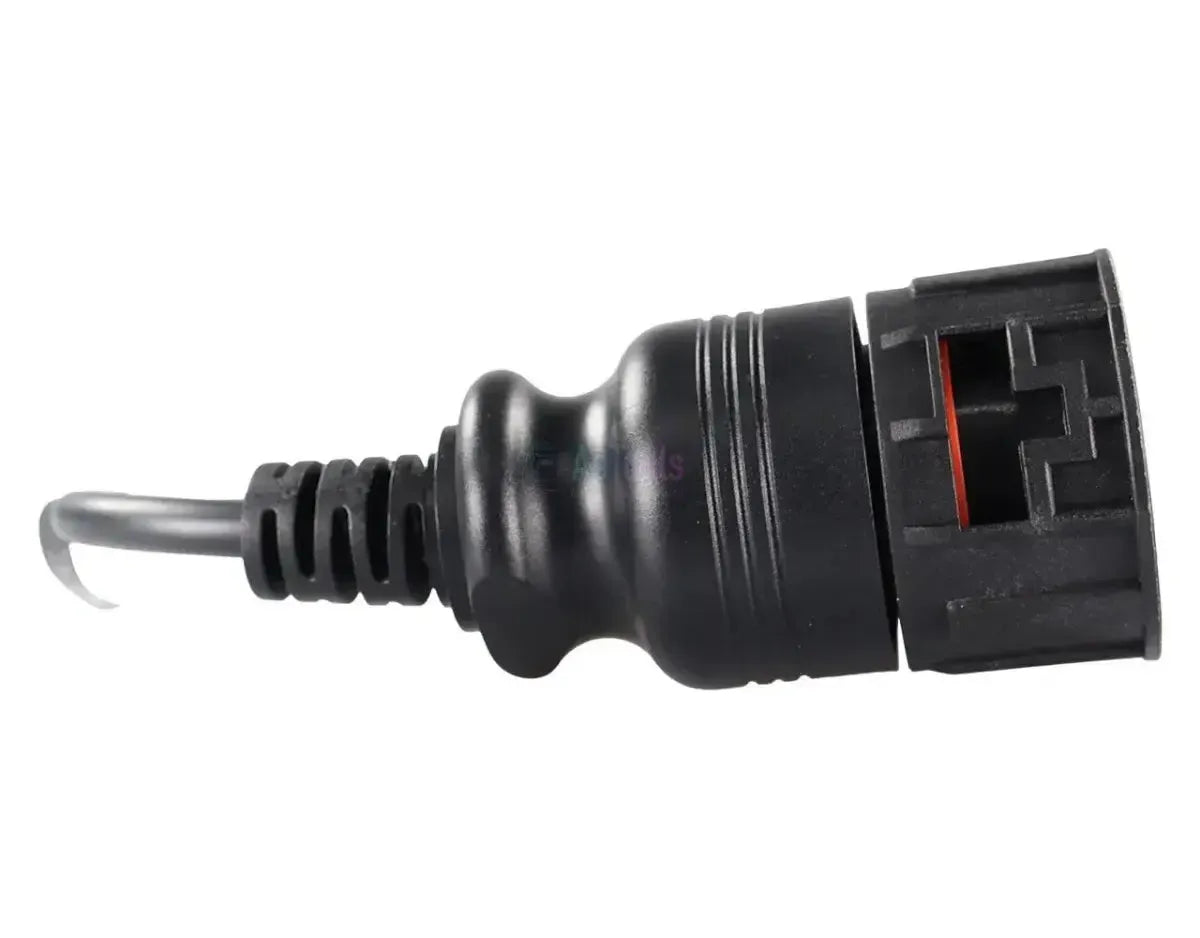

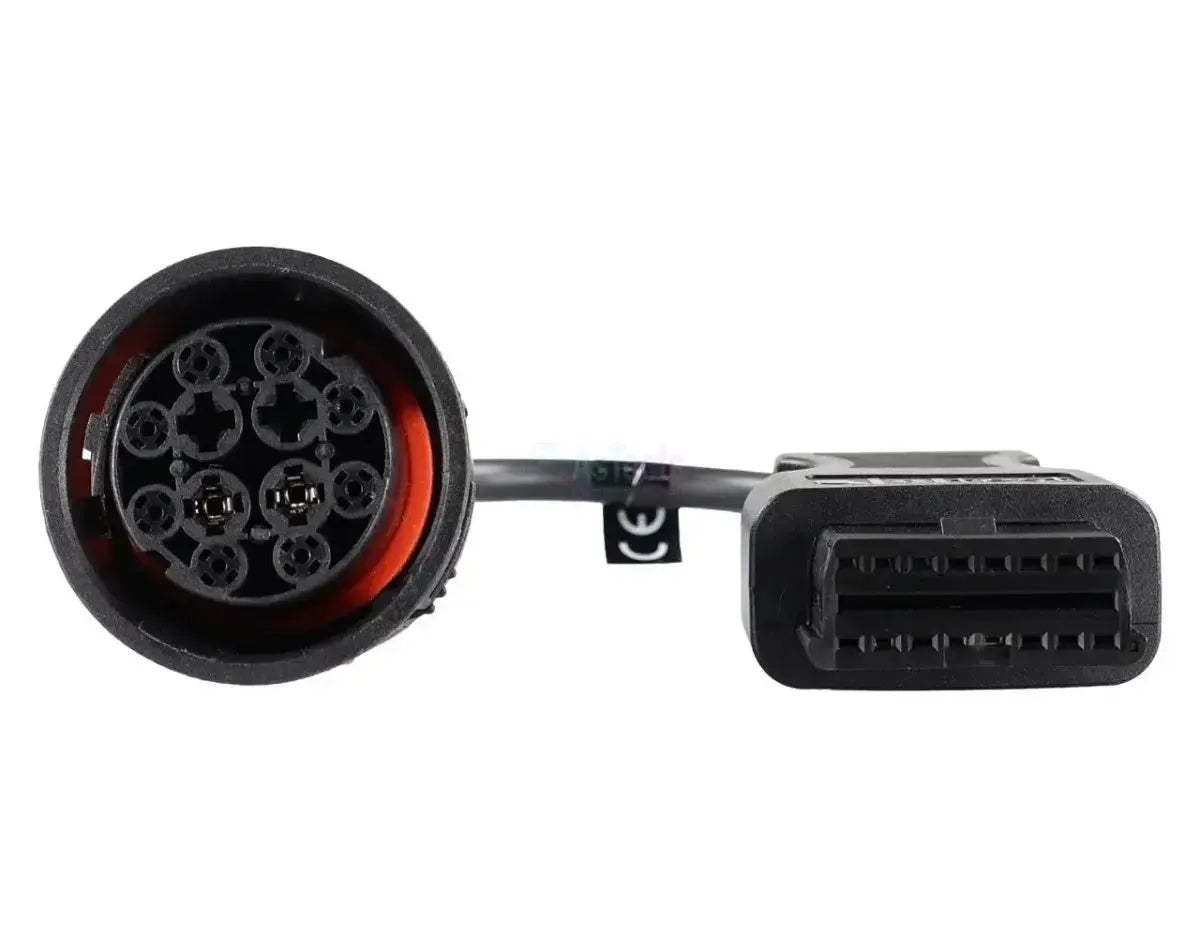

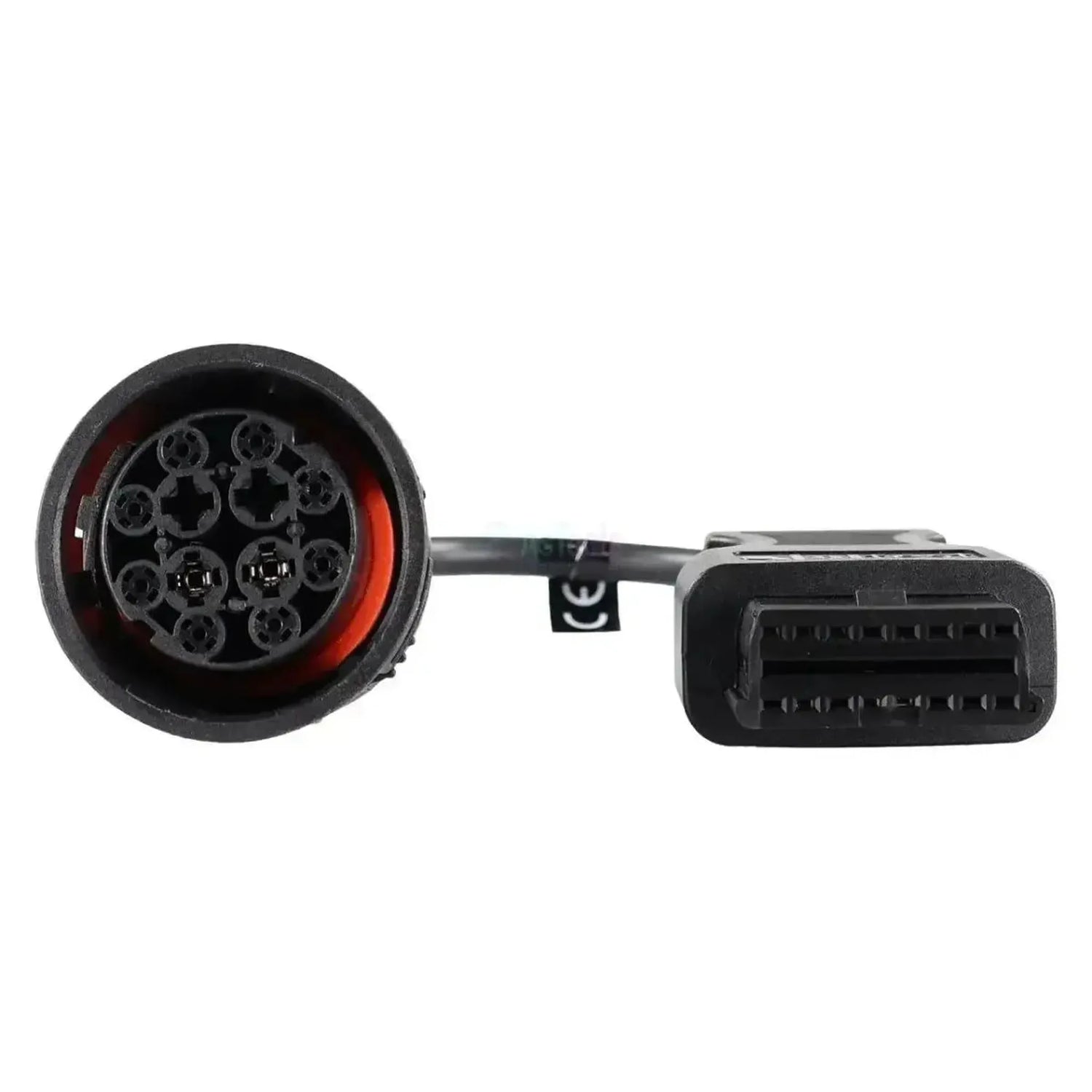

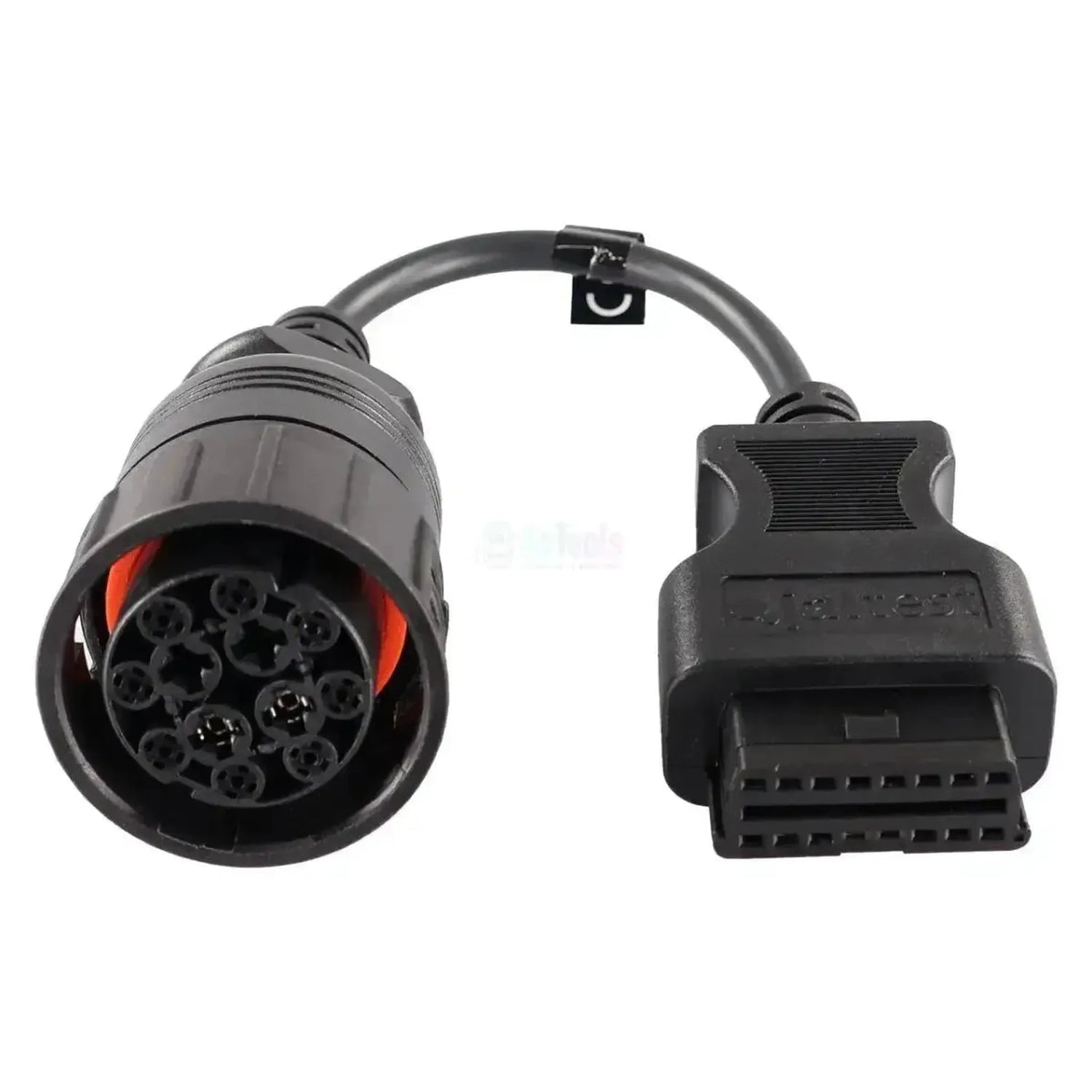

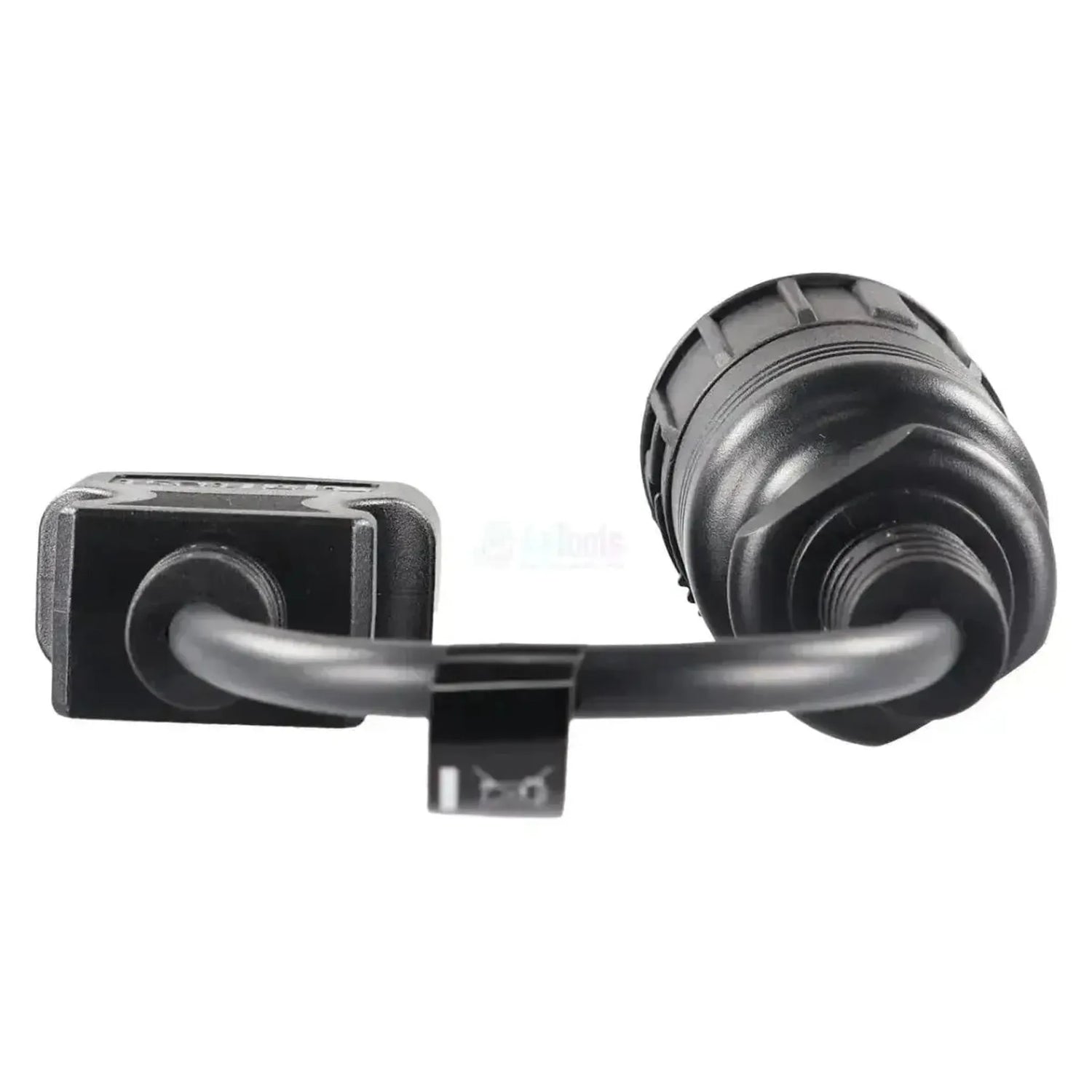

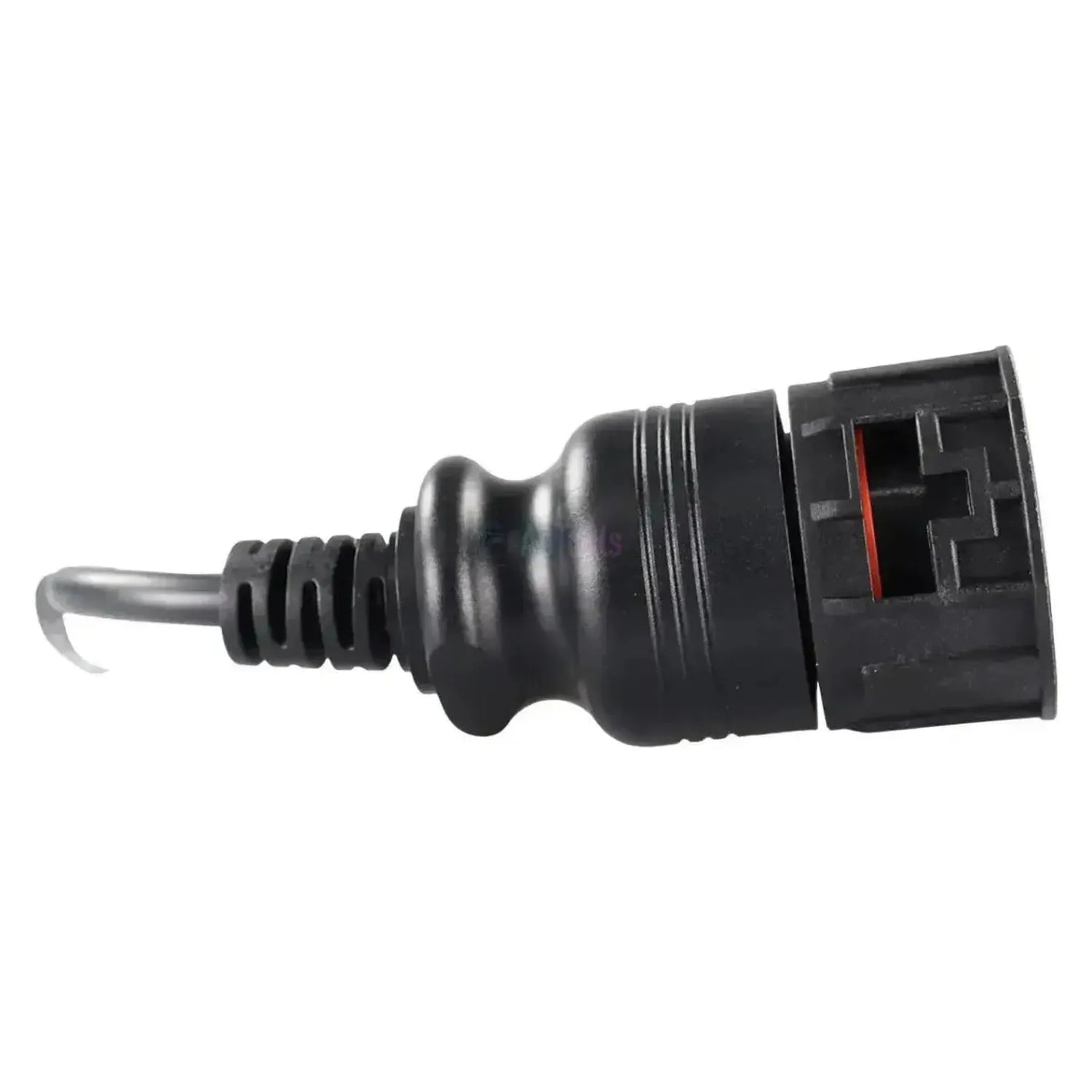

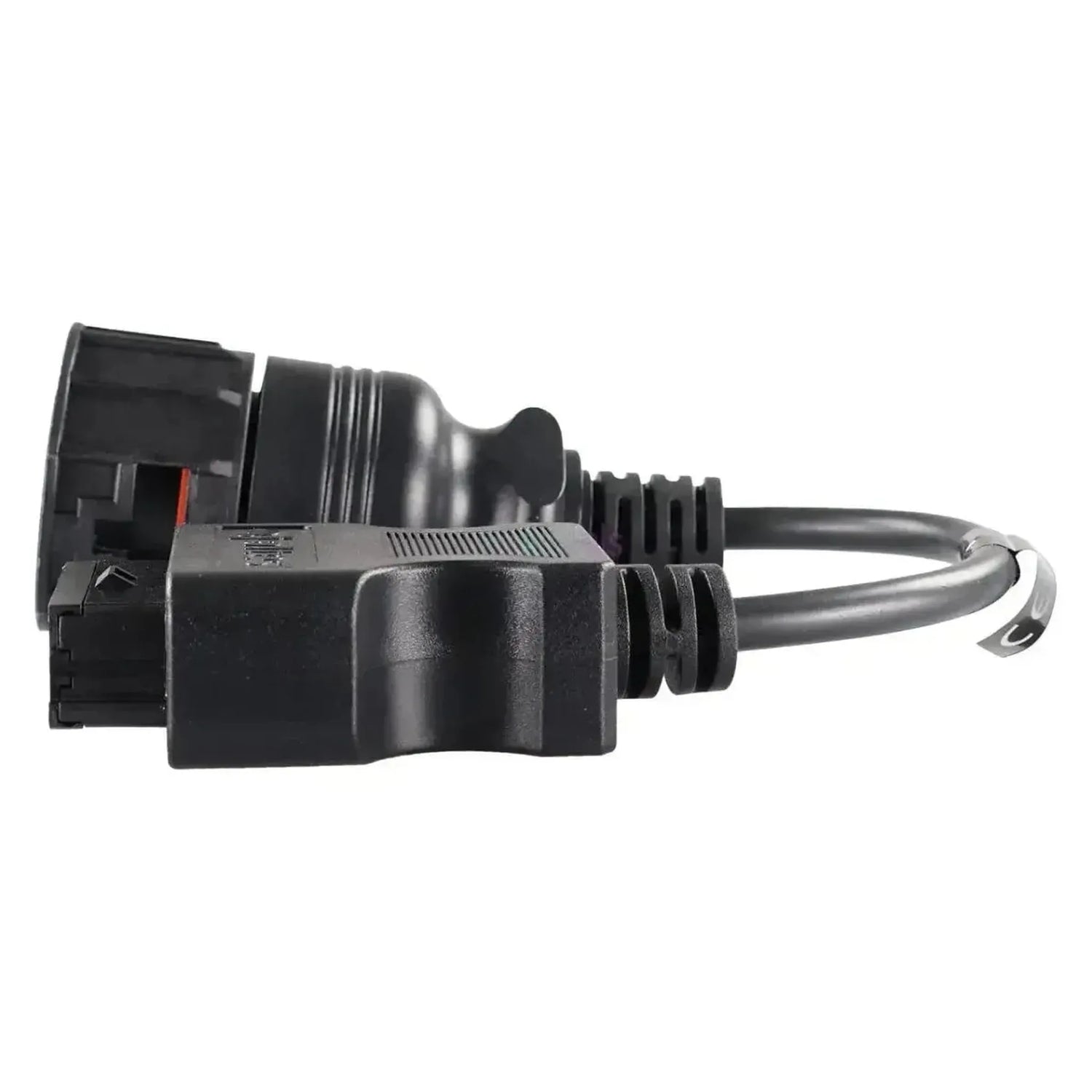

De Jaltest JDC207A verbindt de 4-polige diagnoseaansluiting van de MAN TG-serie met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een compacte ronde stekker met een bajonetring en een rode binnenring; in de zwarte penhouder zijn twaalf posities uitgespaard, waarvan er vier bezet zijn. Het snoer is 28 tot 30 cm lang en de aansluiting zit in de cabine.

De TG-serie heeft een volledig CAN-gebaseerd voertuignet rond de centrale regeleenheid FFR. Met de kabel aangesloten bereikt de Jaltest-software die FFR, de commonrail-inspuiting EDC 7 C3/C32, de oudere EDC MS 6.1, de versnellingsbakken AS Tronic en Ecomat 2 en de rem-, retarder-, luchtbereidings- en uitlaatgassystemen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de commonrail-inspuiting EDC 7 C3/C32, ook in de Master-Slave-uitvoering, en de oudere EDC MS 6.1.
✔Ook de centrale voertuigregeleenheid FFR, de carrosseriecomputers ZBR2 en ZFR en de boorddiagnose-eenheid OBDU.
✔Transmissie AS Tronic en Ecomat 2, plus de retarders PriTarder, Voith, EST-48/52 en VERA.
✔Past op de TGA (2000 - 2005) en op de TGL en TGM (2004 - 2005) met deze aansluiting.

AANDACHTSPUNTEN

✕Voor de AS Tronic voert Jaltest het instellen van de bakparameters als aparte ingang; dat is iets anders dan gewone foutcodediagnose.
✕Alleen voor de 4-polige TG-aansluiting; de oudere reeksen F 90, F 2000 en L 2000 hebben de 37-polige stekker en vragen de JDC210A.
✕Vanaf Euro IV (oktober 2005) leverde MAN de 16-pins OBD2-aansluiting; op die trucks sluit u rechtstreeks aan.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt vlak bij de aansluiting in de cabine.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die vroege MAN TG-trucks met de Jaltest Link uitlezen. Doordat de eenheden via de centrale voertuigregeleenheid zijn gekoppeld, is de lijst langer dan bij de 37-polige voorgangers. Welke eenheden aanwezig zijn, hangt af van uitvoering en bouwjaar.

Regeleenheden die u kunt benaderen

  • EDC 7 C3/C32: Commonrail, ook Master-Slave.
  • EDC MS 6.1: Motor, in-lijn inspuitpomp.
  • FFR: Centrale voertuigregeleenheid.
  • ZBR2 en ZFR: Carrosseriecomputers.
  • OBDU: Boorddiagnose-eenheid.
  • AS Tronic en Ecomat 2: Versnellingsbakken.
  • EBS 2.2-2.3 Knorr-Bremse: Elektronisch remsysteem.
  • EBS 5 (CAN/K) en EBS 5/5X MAN: Elektronisch remsysteem.
  • EST-48, EST-52 en PriTarder: Hulpremsystemen.
  • Voith en VERA: Hulpremsystemen.
  • ECAM: Luchtvoorbereiding.
  • HDS/SCR AdBlue en CRT-filter: Uitlaatgasnabehandeling.
  • ATC, BHTC en GKR: Klimaatregelingen.
  • KSM VDO: Parametreerbare opbouwmodule.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen wegschrijven.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de 4-polige stekker met rode ring.
  2. Aansluiten: Steek de JDC207A erop en zet de bajonetring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies MAN, de TG-serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel hoort bij de TG-generatie van MAN, die in 2000 met de TGA begon. Het eindjaar ligt bij oktober 2005, toen voor vrachtwagens de 16-pins OBD2-aansluiting verplicht werd. Wat MAN vóór de TG-serie bouwde, heeft de 37-polige stekker en valt onder de JDC210A.

MAN:

  • TGA: 2000 - 2005.
  • TGL: 2004 - 2005.
  • TGM: 2004 - 2005.
💡
Goed om te weten: MAN gebruikte drie generaties diagnoseaansluiting na elkaar. De reeksen F 90, G 90, M 90 en de 2000-familie hebben de brede 37-polige stekker (JDC210A), de TG-serie van 2000 tot 2005 deze compacte 4-polige met de rode binnenring, en vanaf Euro IV volgde de 16-pins OBD2-aansluiting. Kijk naar de rode ring in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC207A) | MAN 4-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • CV véhicules utilitaires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD1 4 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez actionner des composants depuis l'appareil. Vous voyez ainsi si la panne vient du composant ou du câblage.Pilotage des composants
Indique si vous pouvez modifier les réglages du calculateur. Nécessaire après un remplacement ou pour changer le comportement d'un système.Réglage des paramètres

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles camions et bus
Numéro de référence
JDC207A

Autres caractéristiques

Toepassing
MAN TG-serie (TGA, TGL en TGM) met 4-polige diagnoseaansluiting
Regeleenheden
EDC 7 C3/C32 en EDC MS 6.1 (motor), FFR (voertuigregeleenheid), ZBR2, ZFR en OBDU, AS Tronic en Ecomat 2 (transmissie), EBS (remmen), EST-48/52, PriTarder, Voith en VERA (retarders), ECAM, HDS/SCR AdBlue en CRT-filter, ATC, BHTC, GKR en KSM VDO
Segment
Bedrijfs- en Werkvoertuig
Onderdeel van kabelset
Truck- en buskabelset (29362)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
