Jaltest | SKU : JDC220A

Jaltest (JDC220A) | Knorr-Bremse (EBS5) Câble adaptateur OBD 18+18 broches - OBD2 16 broches Remorque

Name: Jaltest (JDC220A) | Knorr-Bremse (EBS5) Câble adaptateur OBD 18+18 broches - OBD2 16 broches Remorque
Brand: Jaltest
SKU: JDC220A
Price: 311.95 EUR
Availability: InStock

€311,95 TTC

€257,81 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

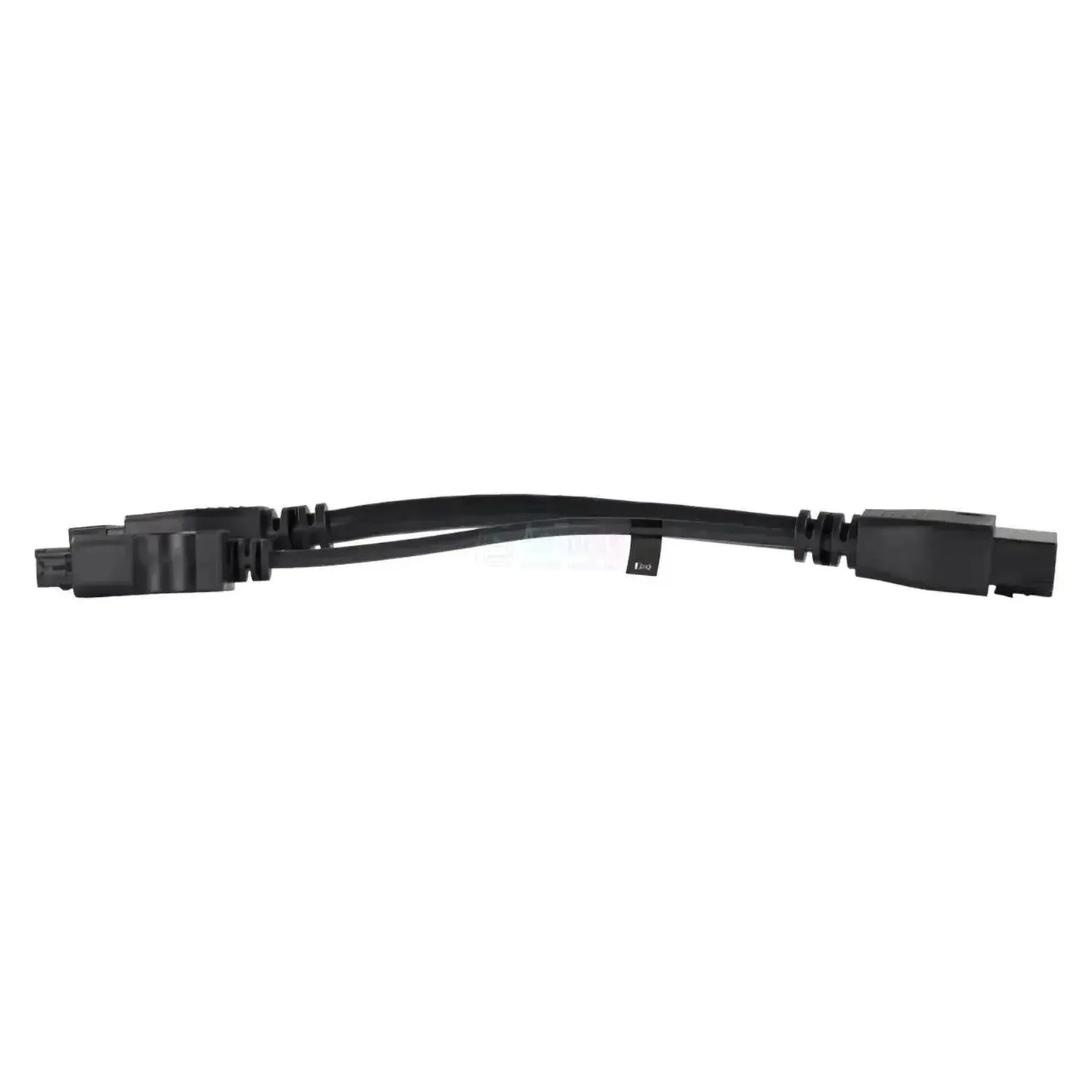

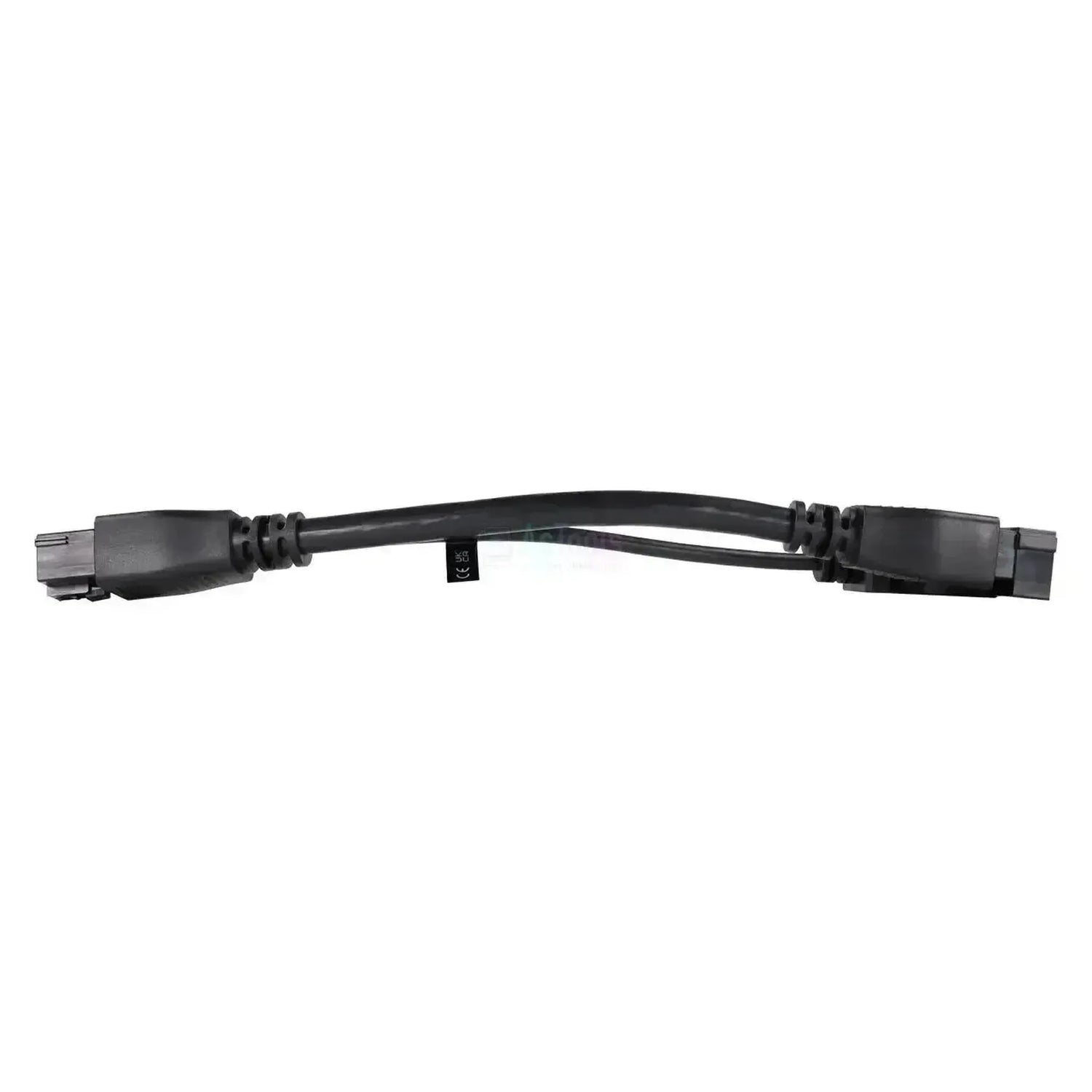

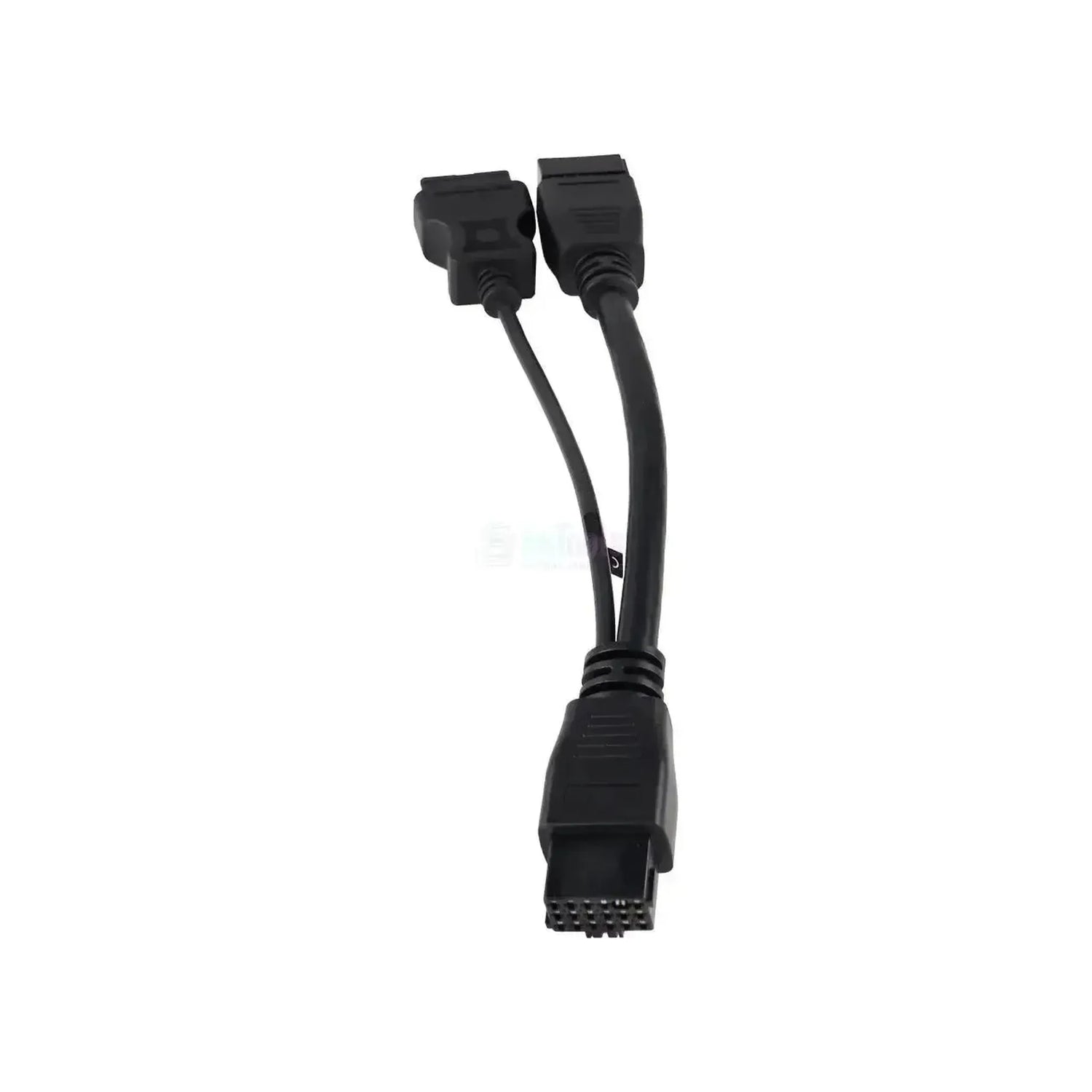

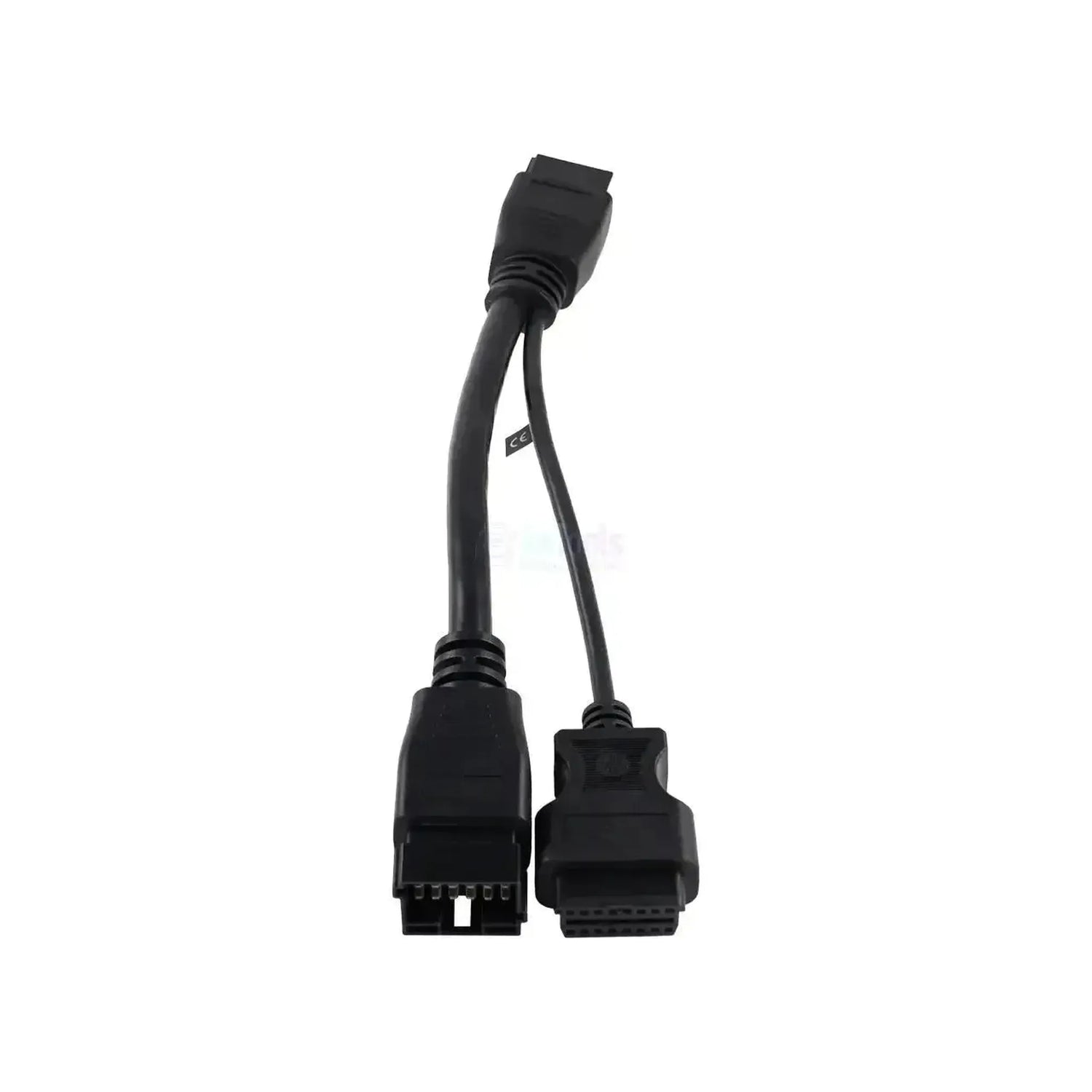

Le Jaltest JDC220A se connecte directement à l'unité de commande du Knorr-Bremse EBS 5, en établissant sa ligne de diagnostic sur l'unité elle-même. Après le connecteur 16-pins OBD2, le câble se divise en deux branches, chacune équipée d'un connecteur rectangulaire 18-broches en trois rangées de six: l'une avec des broches mâles, l'autre avec des broches femelles. Ces deux forment une paire compatible, vous débranchez donc la connexion existante entre l'unité de commande et le faisceau de câbles et insérez ce câble entre les deux. Le système de freinage reste ainsi connecté pendant que vous effectuez la lecture.

Après cette connexion, le logiciel Jaltest accède au système de freinage électroniquement régulé EBS 5 de Knorr-Bremse. L'équipement lit ainsi la mémoire des défauts et les valeurs mesurées, commande les composants du système de freinage, configure les paramètres et exécute les procédures de réinitialisation propres au système. Certaines de ces fonctions deviennent disponibles avec le module distinct Knorr-Bremse Diagnostics (réf. 71502007). Le câble relève du module Jaltest CV.

AVANTAGES

✔Se connecte directement à l'unité de commande, ce qui est nécessaire car l'EBS 5 ne dispose pas de connecteur de diagnostic séparé.

✔Le câble s'insère entre l'unité de commande et le faisceau de câbles de sorte que le système de freinage reste connecté pendant vos mesures.

✔La couverture va au-delà de la simple lecture : elle inclut aussi l'actionnement de composants, le paramétrage et les réinitialisations.

✔C'est l'unité Knorr-Bremse qui détermine la compatibilité, et non la marque du véhicule, ce qui rend ce câble largement polyvalent.

POINTS D'ATTENTION

✕Certaines fonctionnalités ne deviennent disponibles qu'avec le module séparé Knorr-Bremse Diagnostics (réf. 71502007).

✕Réservé à l'EBS 5 uniquement. Le JDC305A dispose également d'un connecteur 18+18 broches mais est destiné aux systèmes de freinage ABS 6 et ABS24/EU12 des véhicules utilitaires ; ne confondez pas les deux.

✕Les autres systèmes Knorr-Bremse — les générations EBS 2.x, le frein de stationnement EPB et les systèmes de remorque TEBS — disposent de connecteurs spécifiques.

✕Vous intervenez sur le système de freinage : immobilisez le véhicule et bloquez-le contre tout risque de déplacement avant de débrancher les connecteurs.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest au système de freinage à commande électronique de Knorr-Bremse, et non au moteur. Comme le câble s'insère en ligne entre l'unité de commande et le faisceau de câbles, le système reste simplement connecté pendant la mesure. L'unité ci-dessous provient de la couverture EBS de Jaltest, avec les fonctionnalités disponibles à cet endroit.

Unités de commande accessibles

EBS 5, système de freinage à commande électronique : Le système de freinage pour lequel ce câble a été conçu, avec codes de défaut, valeurs de mesure, commande, paramètres et réinitialisations.

Ce que vous pouvez faire

Lire et effacer les codes de défaut : Lire la mémoire de défaut de la commande de freinage et la vider après réparation.
Consulter les valeurs de mesure : Les valeurs actuelles des capteurs connectés, en chiffres et en graphique.
Piloter les composants : Activer directement les éléments du système de freinage pour vérifier leur fonctionnement.
Configurer les paramètres : Lire et adapter la configuration de la commande de freinage.
Effectuer les réinitialisations : Les procédures de réinitialisation associées au système après les travaux effectués.

Véhicules et applications compatibles

C'est l'unité de commande qui détermine la compatibilité, non la marque du véhicule. Ce câble correspond au Knorr-Bremse EBS 5, que vous reconnaissez aux deux connecteurs à 18 broches qui se rejoignent sur l'unité et non à une prise OBD ailleurs. Comptez sur l'unité les trois rangées de six avec. Un connecteur 18+18 broches sur une unité ABS 6 ou ABS24/EU12 correspond au JDC305A.

Knorr-Bremse (clarification) :

EBS 5 : Le système de freinage régulé électroniquement pour lequel ce câble est conçu.
ABS 6 et ABS24/EU12 : La même configuration 18+18 broches, mais une génération de freinage différente ; le JDC305A est prévu à cet effet.
Marque de véhicule : Non déterminant ; le câble suit l'unité Knorr-Bremse.

💡

Bon à savoir : Le JDC305A dispose du même nombre de broches que ce câble, mais correspond à une génération de freinage différente : ABS 6 et ABS24/EU12 sur les véhicules utilitaires, tandis que ce câble est destiné au EBS 5. Le nombre de broches ne vous aide donc pas ici. Vérifiez directement sur l'unité quel système y est installé avant de commander.

Contenu de l'emballage

1x Jaltest (JDC220A) | Knorr-Bremse (EBS5) 18+18-pins OBD - 16-pins OBD2 Câble adaptateur | Remorque

Spécifications techniques

Spécification	Description
Marque	Jaltest (Cojali)
Numéro de référence	JDC220A
Type	Câble adaptateur (en ligne sur l'unité de commande)
Application	Knorr-Bremse EBS 5 (système de freinage électroniquement régulé)

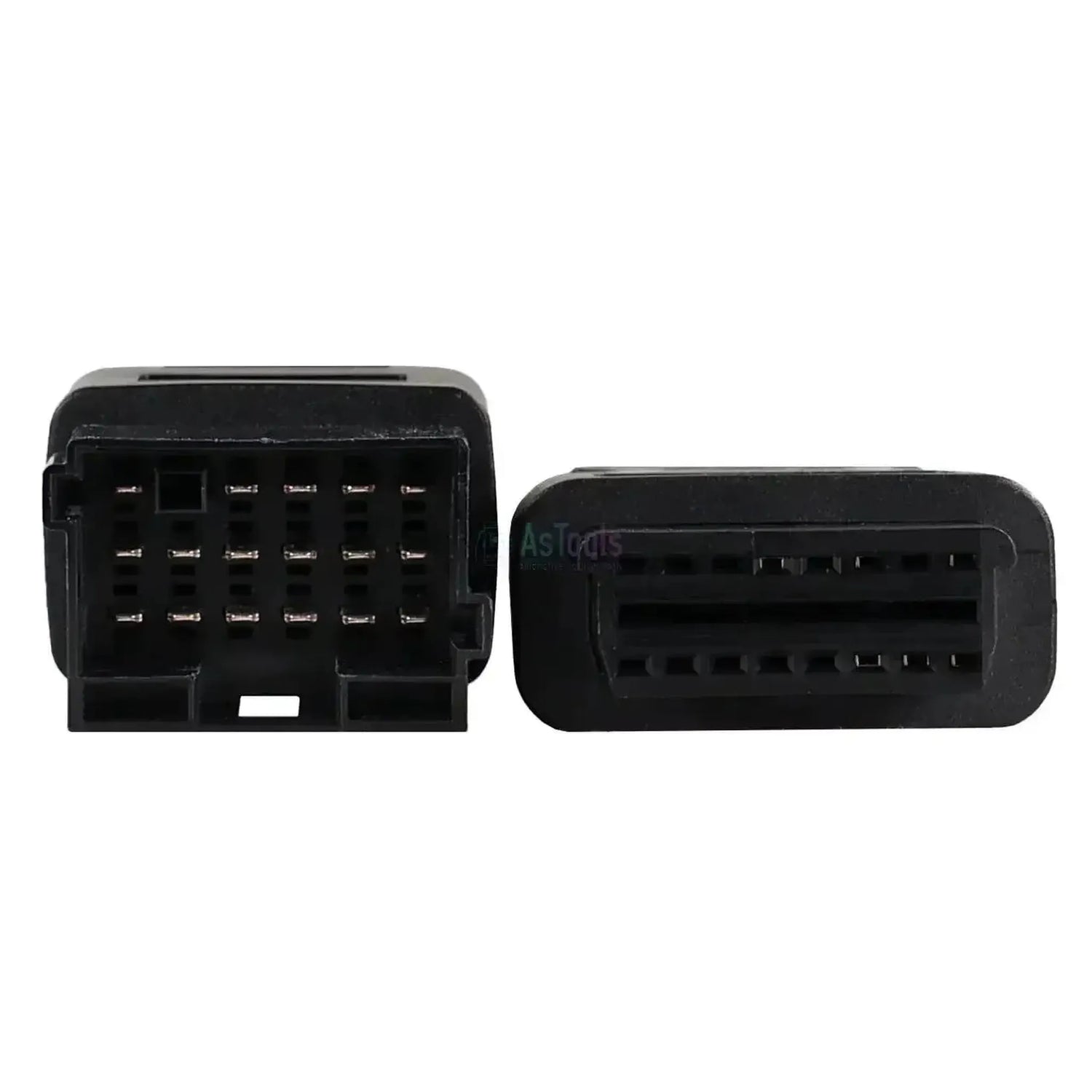

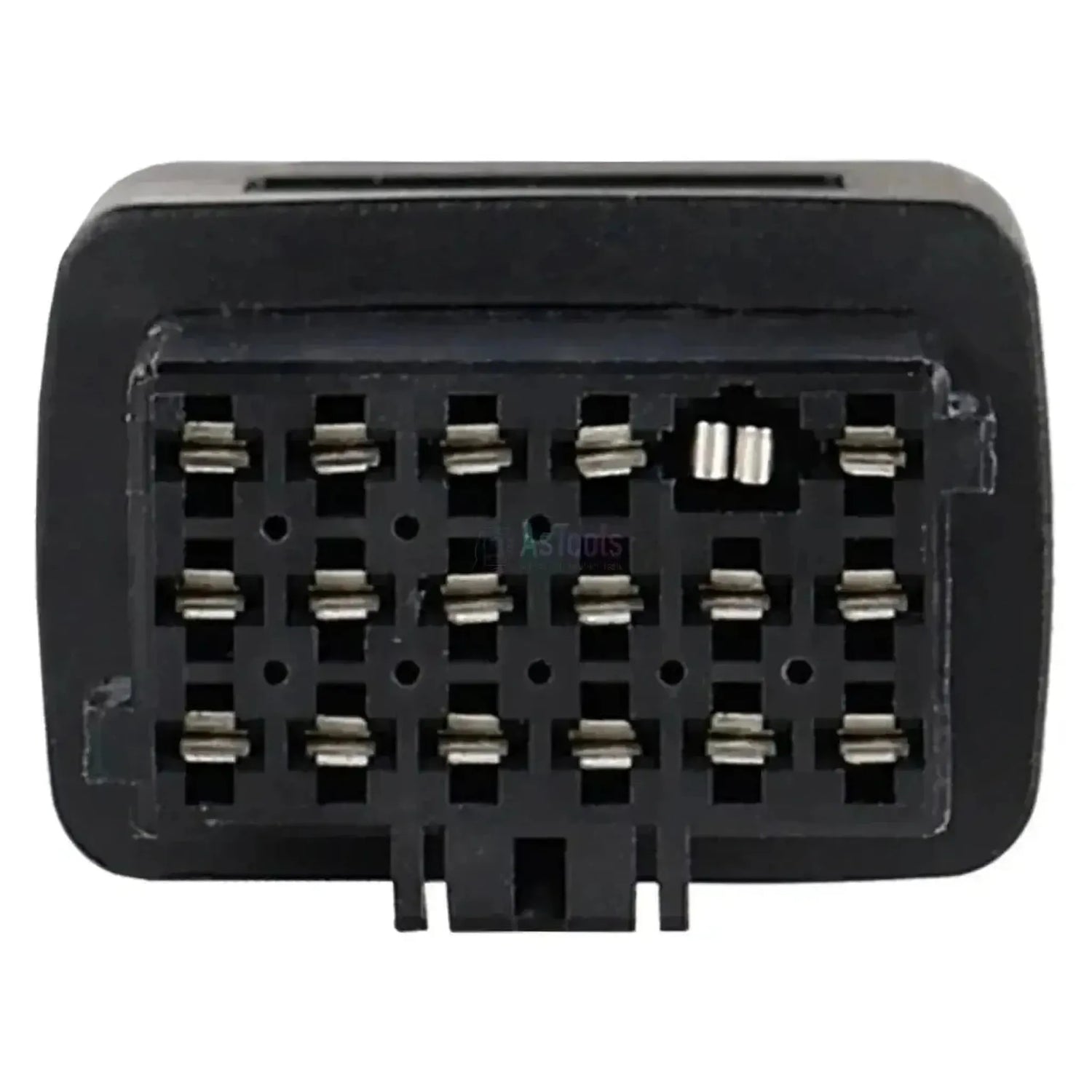

Connecteur côté véhicule	OBD 18+18 broches (trois rangées de six ; une avec broches, une avec alvéoles)
Connecteur côté interface	OBD2 16 broches
Unités de commande	EBS 5 (système de freinage électroniquement régulé)
Segment	Remorque
Module Jaltest	Jaltest PL (véhicules utilitaires)
Complément possible	Module Knorr-Bremse Diagnostics (réf. 71502007) pour l'étendue complète des fonctionnalités
