Jaltest  |  SKU : JDC544A

Jaltest (JDC544A) | Câble adaptateur Hyster 8 broches OBD - 16 broches OBD2 | Véhicule de travail

€227,95 TTC
€188,39 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

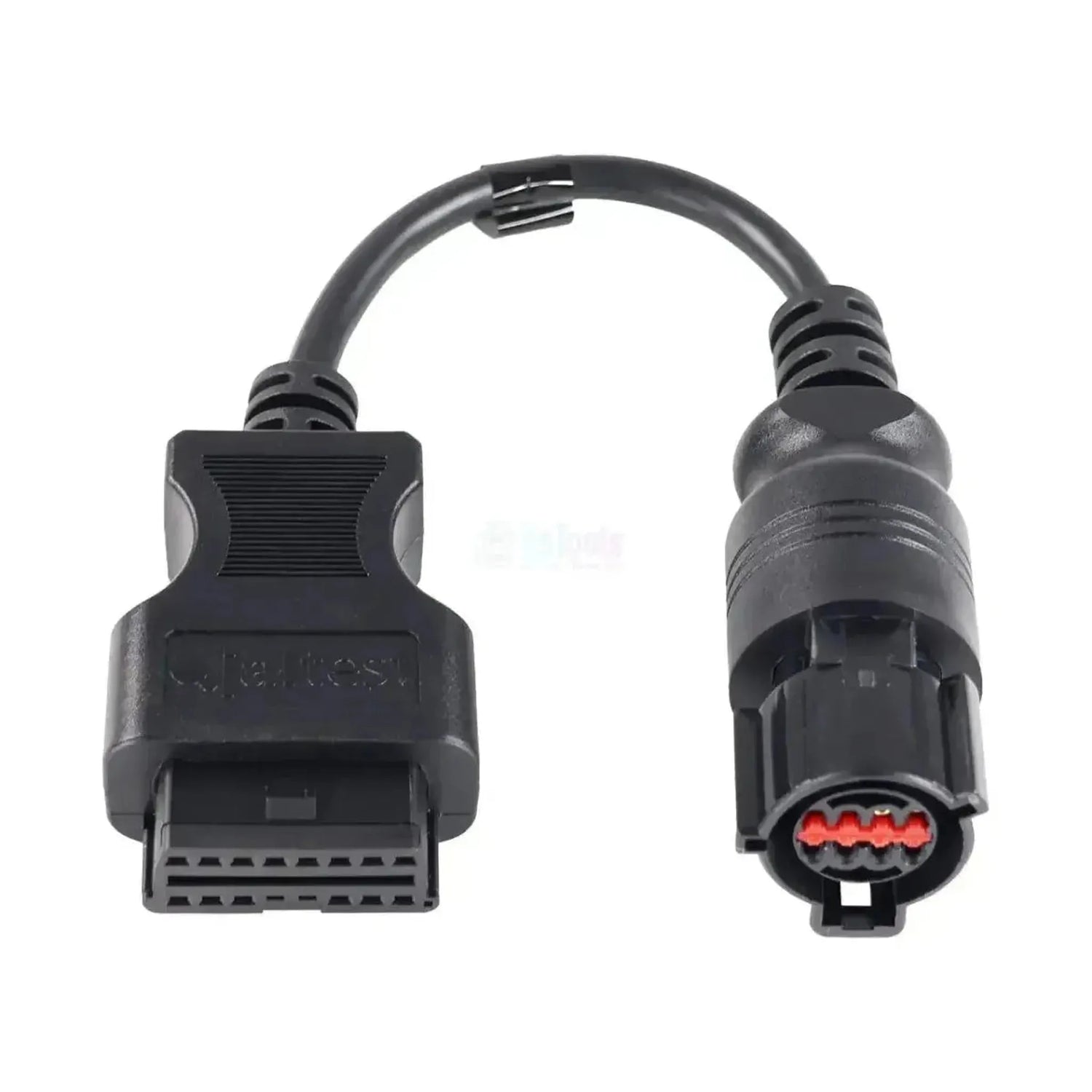

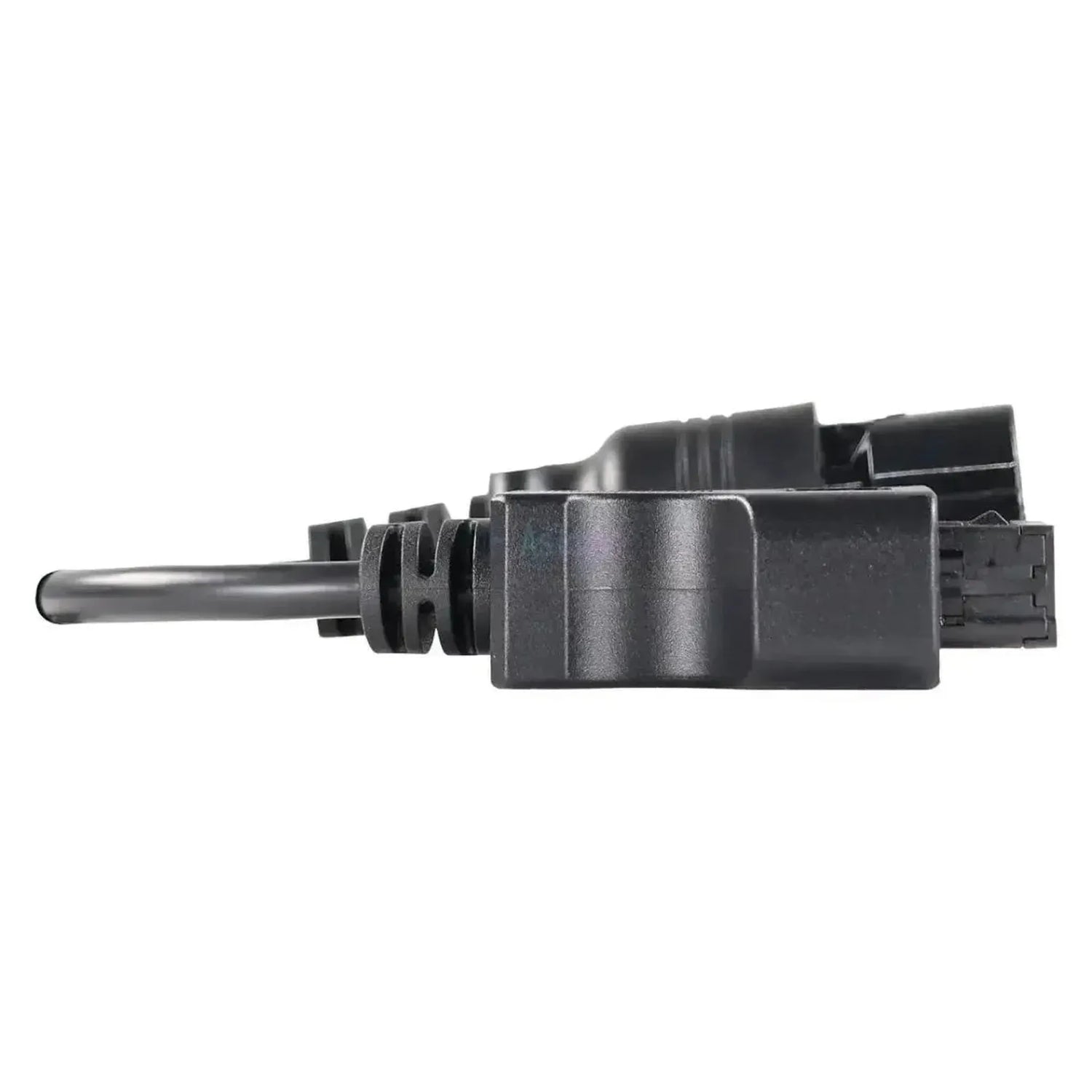

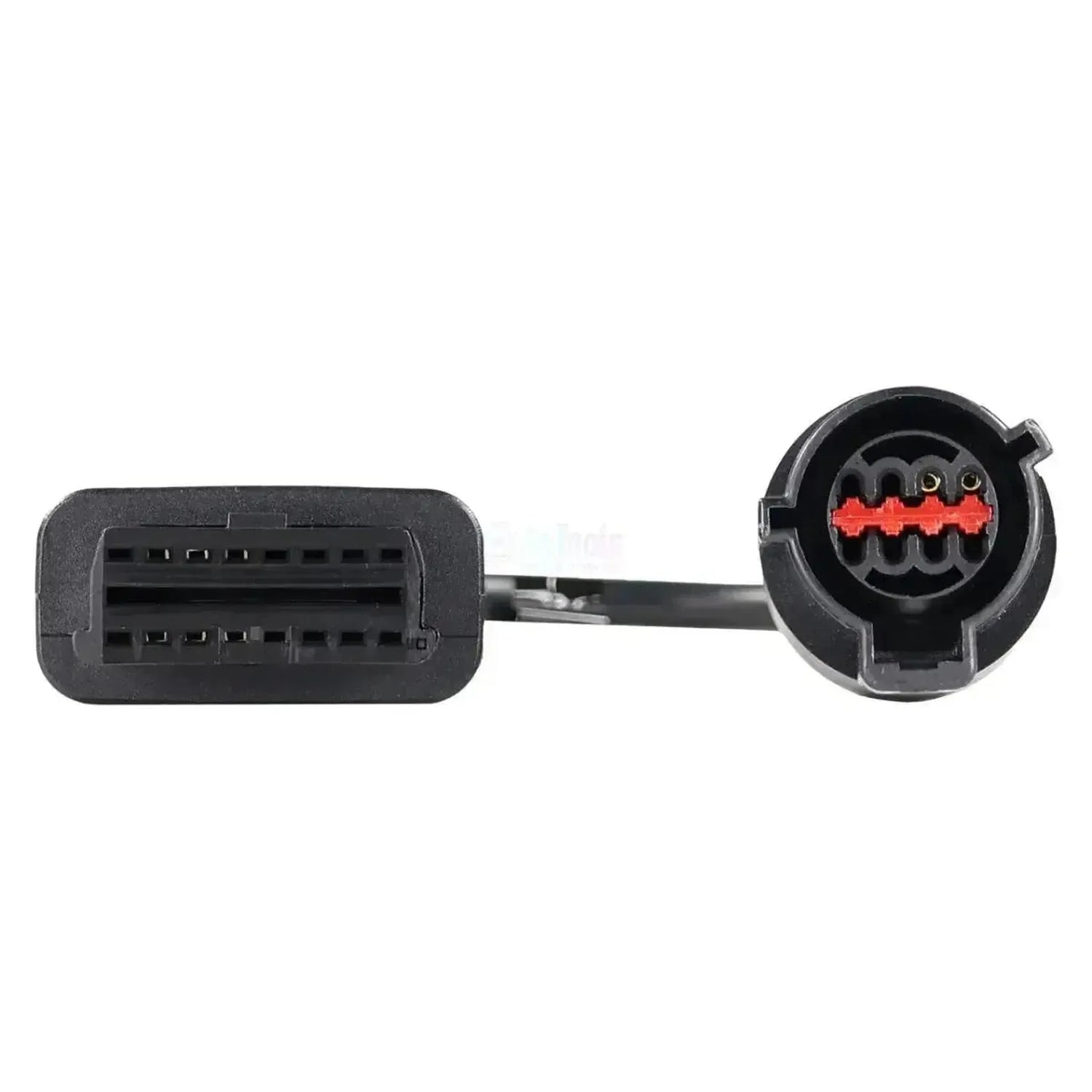

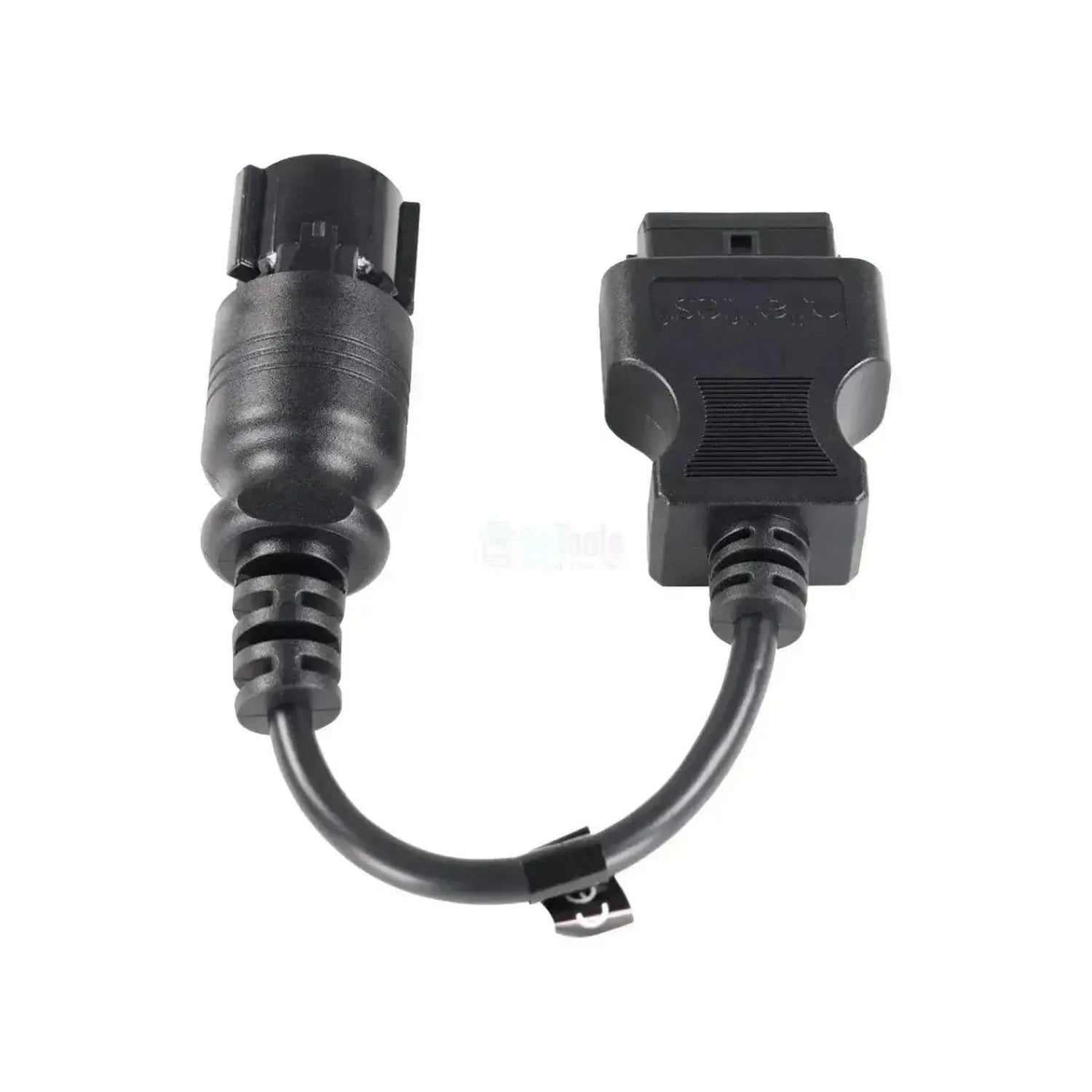

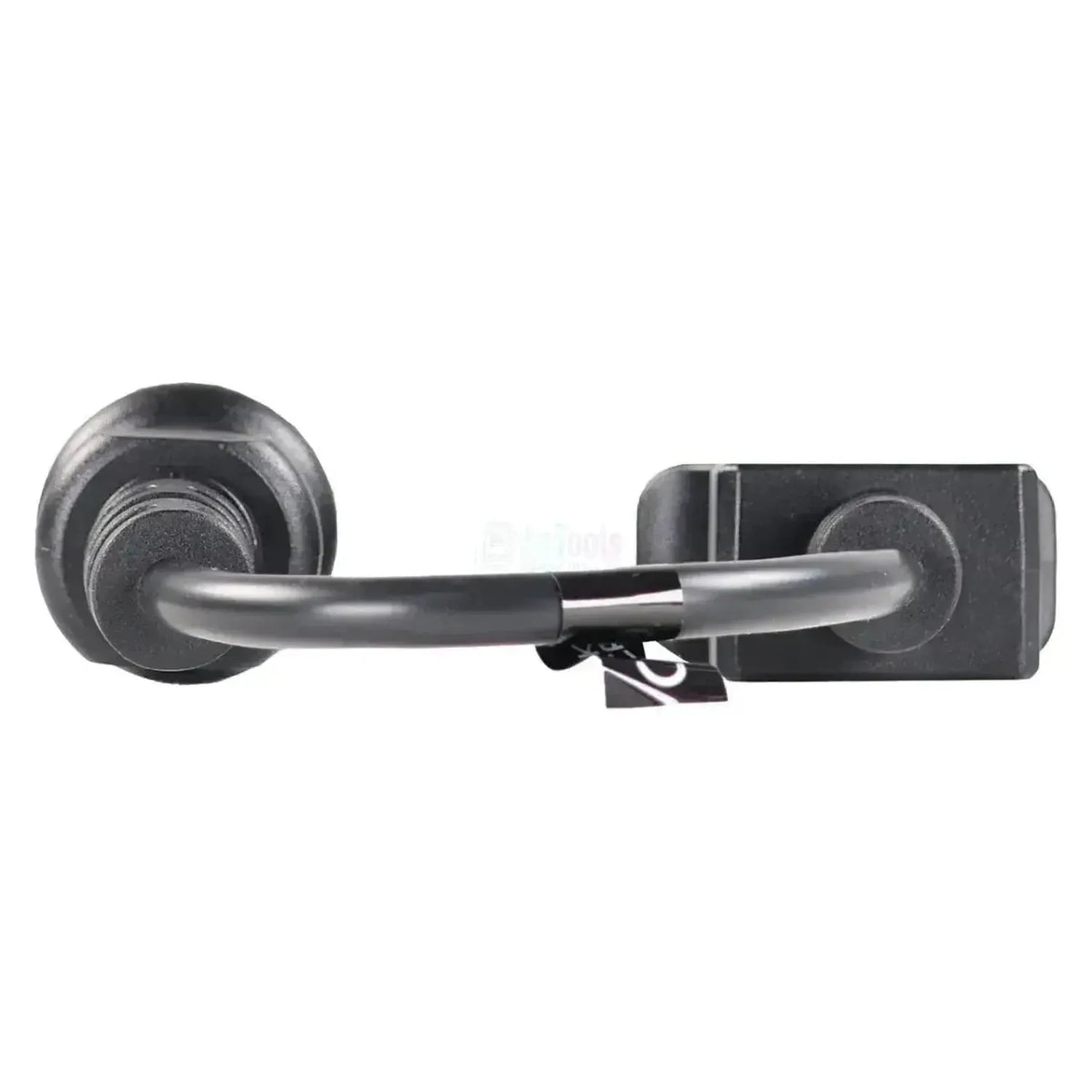

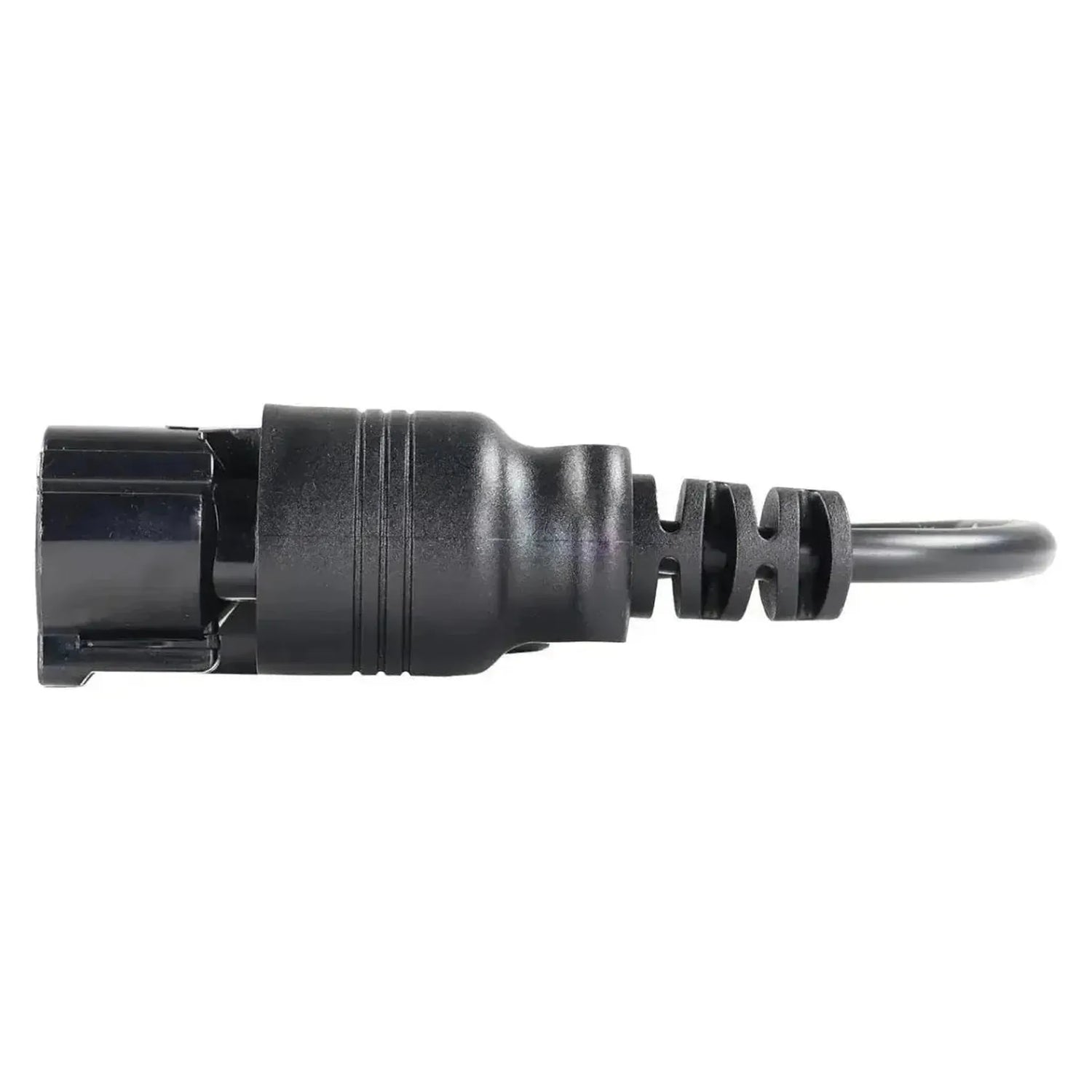

De Jaltest JDC544A sluit de 8-pins diagnoseaansluiting van Hyster-heftrucks met EControls-motormanagement aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een ronde zwarte stekker met acht posities in twee rijen van vier, een rode afdichting in het front en een rechthoekige borgnok aan de bovenzijde. Het snoer meet 28 tot 30 cm.

Achter die ene aansluiting liggen twee regeleenheden: De motorregeling EControls ECM 4G van de LPG- en benzine-uitvoeringen en de VECU, de centrale voertuigcomputer van de truck. Op de motorregeling leest de Jaltest-software foutcodes, meetwaarden en de onderhoudsgegevens; op de VECU blijft het bij foutcodes en meetwaarden. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder Jaltest MHE en Jaltest OHW.

PLUSPUNTEN

✔Gemaakt voor de EControls ECM 4G-motorregeling van de LPG- en benzinemotoren van Hyster.
✔Bereikt naast de motor ook de VECU, de centrale voertuigcomputer van de heftruck.
✔Bij de EControls-motorregeling zijn ook de onderhoudsintervallen in te zien.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, en is bruikbaar onder de MHE- en de OHW-module.

AANDACHTSPUNTEN

✕Alleen voor de ronde 8-pins aansluiting met de rode afdichting; dieseluitvoeringen met een andere motorregeling vragen een andere kabel, en de EDC Yanmar staat wel in de Hyster-dekking maar zonder ondersteunde diagnosefuncties.
✕Verwissel hem niet met de JDC557A9: Dat is de Hyster/Yale-kabel met de ronde 3-pins stekker voor de machinecomputer VSM, die uitsluitend met de Jaltest Link V9 werkt.
✕Op de VECU staan geen onderhoudsgegevens; die zijn alleen bij de EControls-motorregeling beschikbaar.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest MHE of OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Achter de ene stekker liggen zowel de motorregeling als de centrale voertuigcomputer, elk met een eigen functieset. Welke systemen aanwezig zijn, verschilt per serie en per motoruitvoering.

Regeleenheden die u kunt benaderen

  • EControls ECM 4G: Motorregeling LPG en benzine.
  • VECU: Centrale voertuigcomputer.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: Bij de EControls-motorregeling.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de bedieningsruimte van de heftruck.
  2. Aansluiten: Steek de JDC544A op de 8-pins stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Hyster, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de motorregeling, niet het bouwjaar. Deze kabel past op de Hyster-heftrucks met EControls-motormanagement en de ronde 8-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de dekking; welke stekker er bij u op de truck zit, controleert u aan de machine zelf.

Hyster (EControls-motoren):

  • H40-60XT: EControls ECM 4G; bouwjaar niet bepalend.
  • H2.0-3.5XT: De Europese benaming van de XT-serie.
  • H40-70FT / H2.0-3.5FT: De LPG-uitvoering.
  • S40-70FT / S2.0-3.5FT: De LPG-uitvoering.
  • H80-120FT: De LPG-uitvoering.
💡
Goed om te weten: De ronde 8-pins aansluiting zit in de bedieningsruimte van de heftruck en is te herkennen aan de rode afdichting in het front. Doorslaggevend is niet het bouwjaar maar de motorregeling: Deze kabel hoort bij de EControls-uitvoeringen. Controleer eerst welke aansluiting op uw truck zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC544A) | Hyster 8-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier
  • MHE manutention interne

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 8 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct

Utilisation

Numéro de référence
JDC544A
Calculateurs
EControls ECM 4G, VECU

Autres caractéristiques

Toepassing
Hyster-heftrucks met EControls-motormanagement
Segment
Werkvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 en een licentie voor Jaltest MHE of OHW
