Jaltest  |  SKU : JDC558A

Jaltest (JDC558A) | Genie Câble adaptateur OBD 5 broches – OBD2 16 broches | Équipements de levage et de manutention

€114,95 TTC
€95,00 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

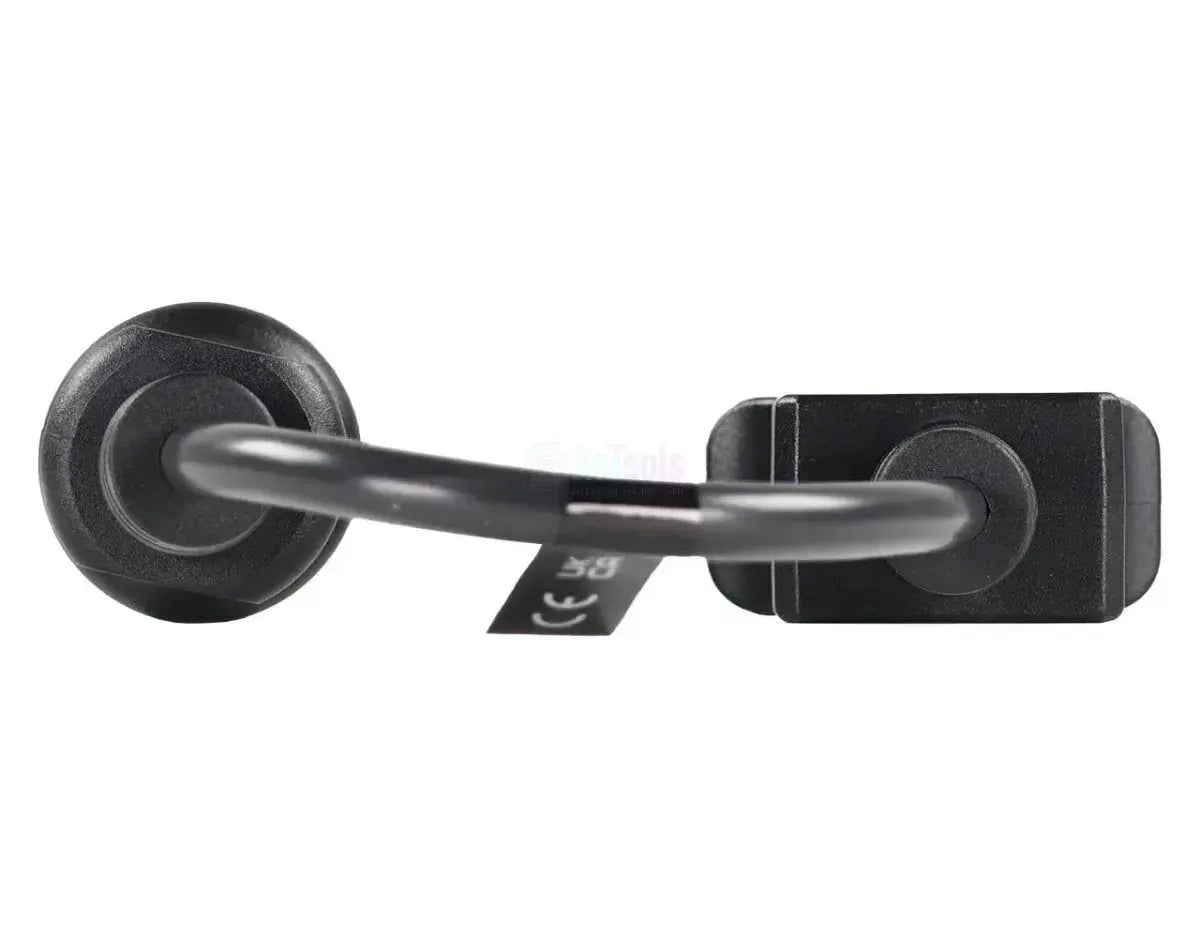

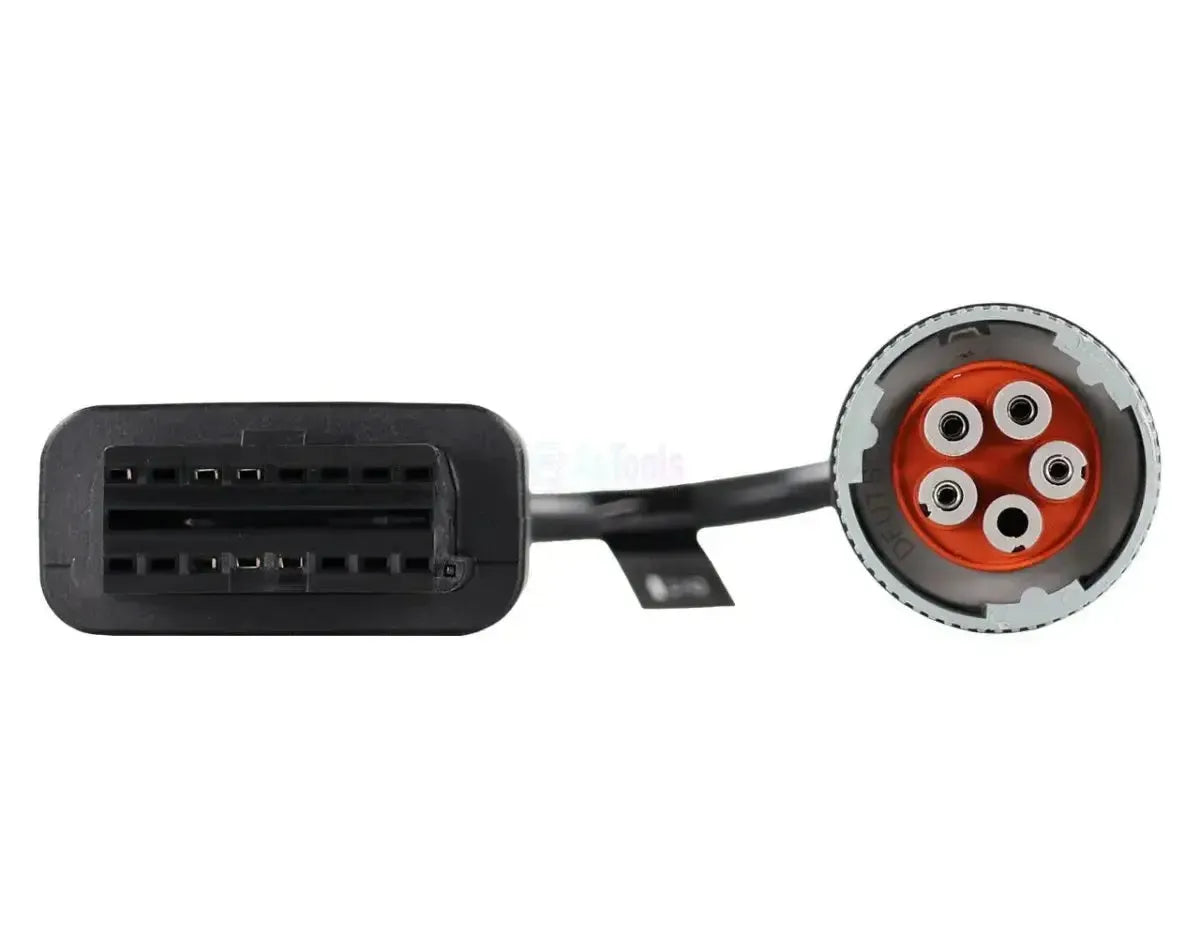

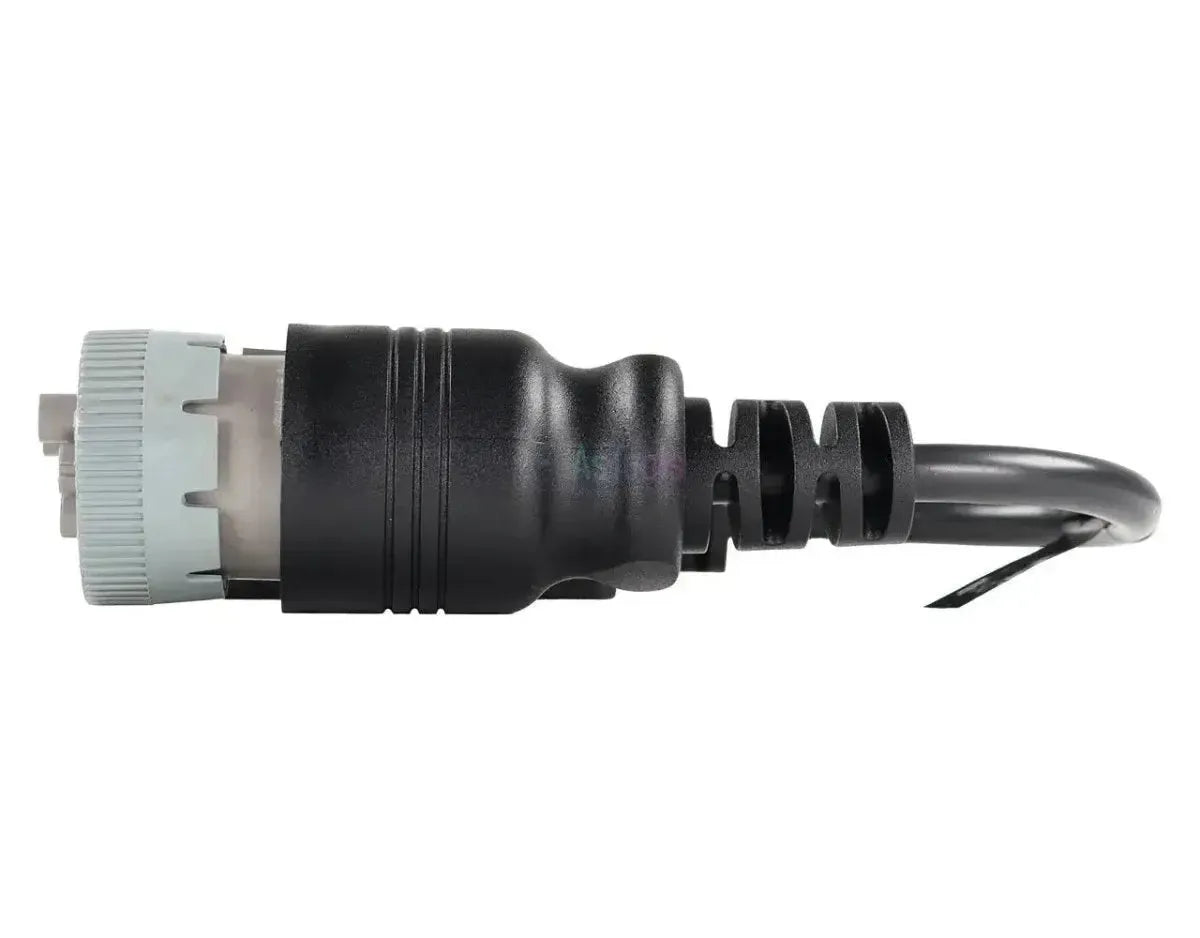

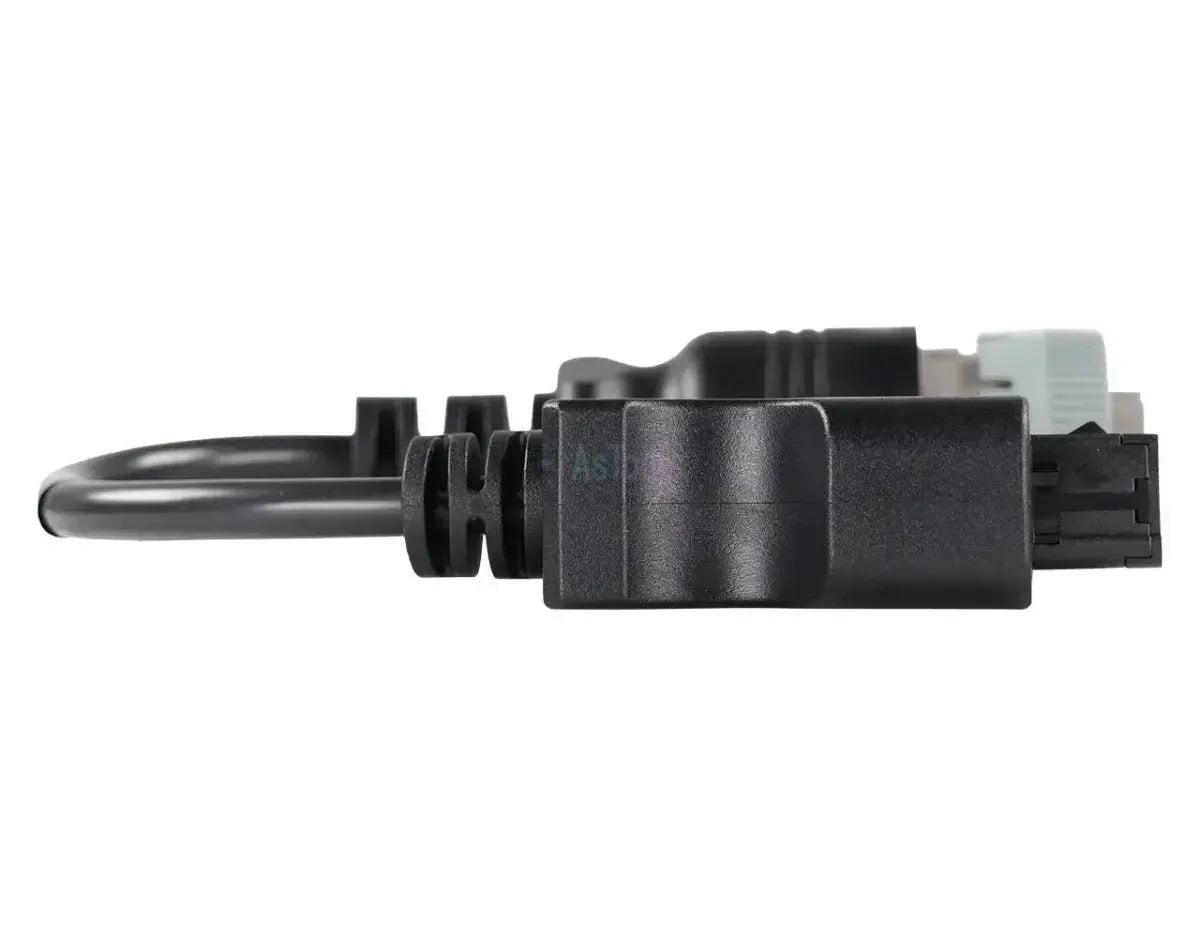

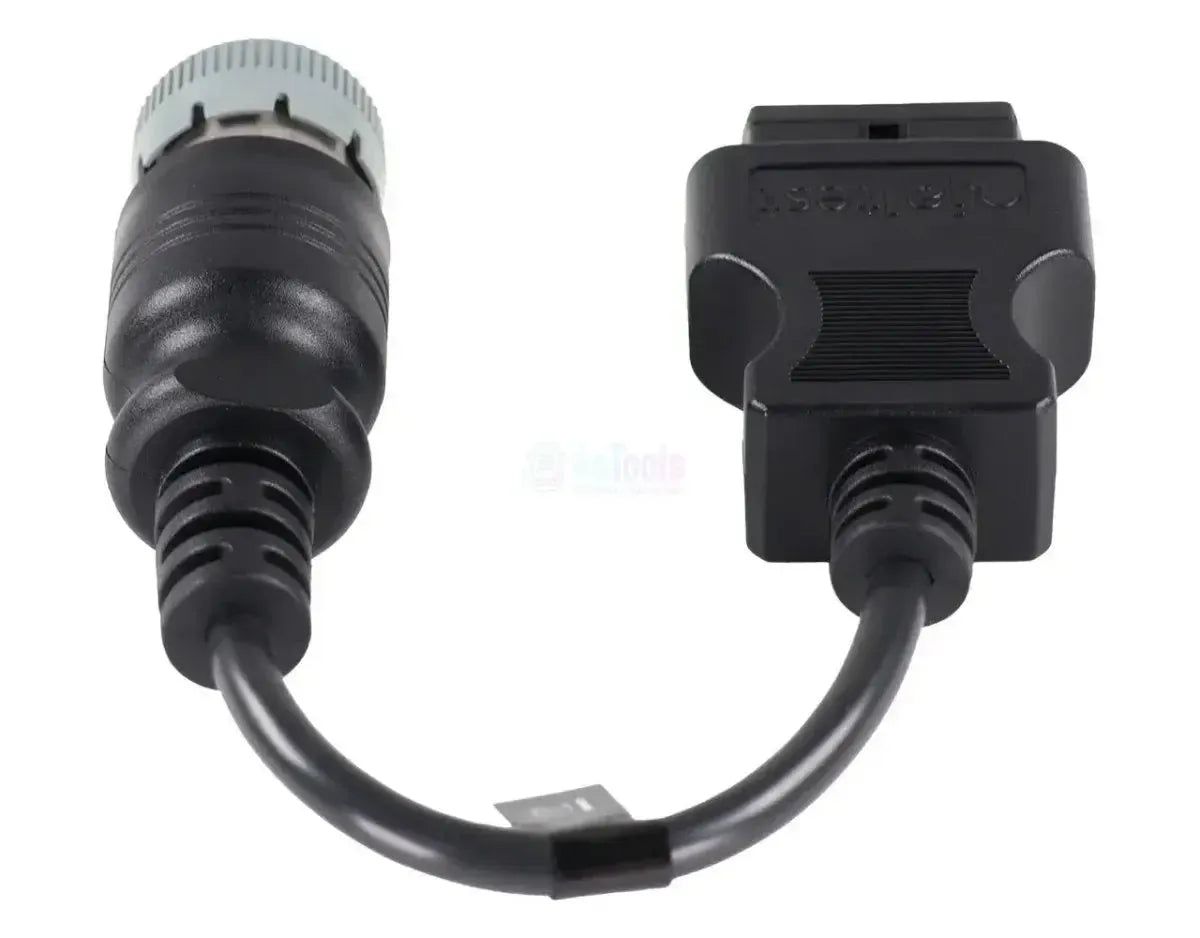

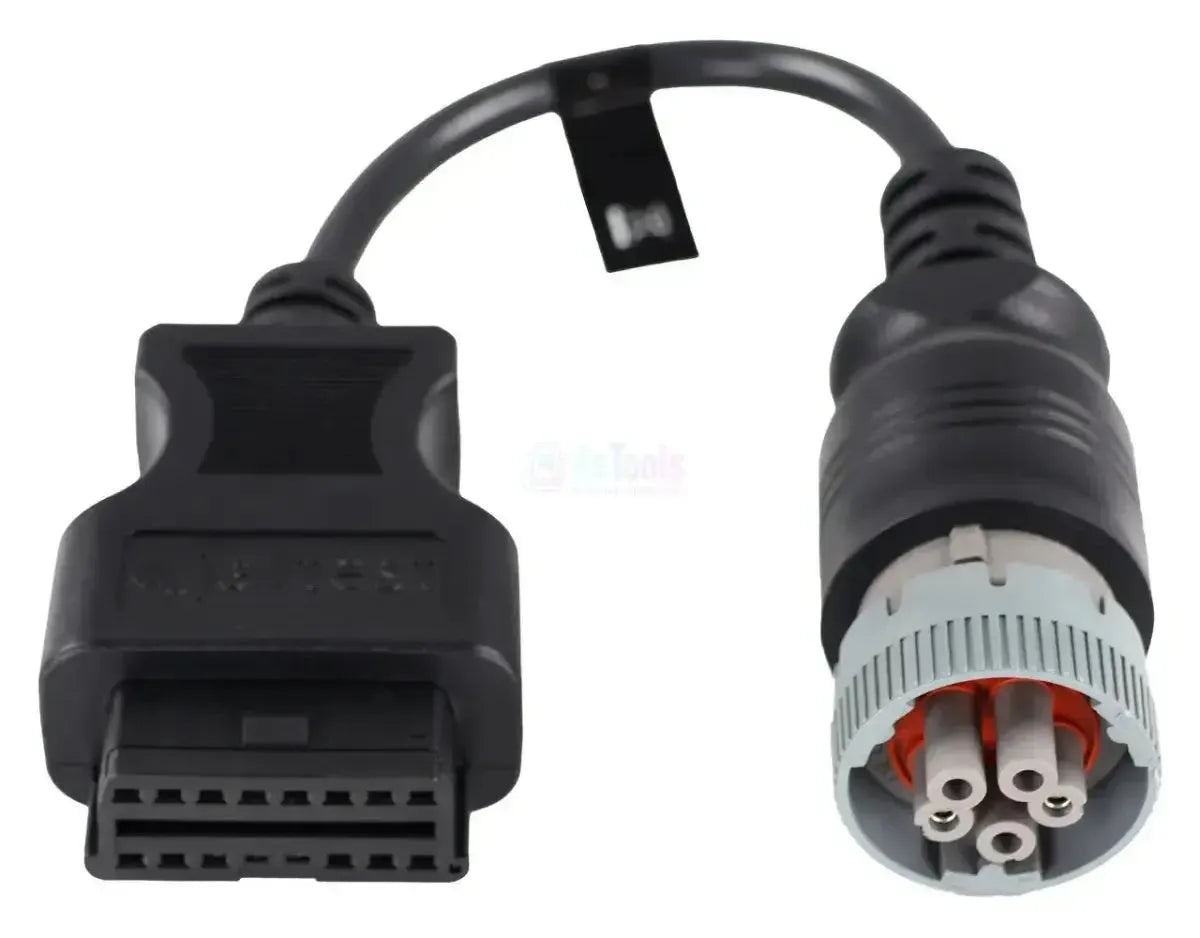

Le Jaltest JDC558A convertit le connecteur de diagnostic 5 broches des nacelles élévatrices Genie, des ciseaux élévatrices et des télescopiques vers l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté machine, il est équipé d'un connecteur Deutsch circulaire avec un anneau de couplage denté gris, une bague d'étanchéité rouge et cinq douilles de contact grises ; la marque est moulée dans le plastique gris. Le câble mesure 30 cm de long et s'insère directement dans la prise.

Une fois la connexion établie, le logiciel Jaltest accède à l'unité de commande moteur MCM et à la gestion moteur intégrée dans la machine. Genie installe différents moteurs, c'est pourquoi derrière le même connecteur vous trouverez les boîtiers de commande Perkins 404D/404F et ECM Perkins, les boîtiers Deutz EMR4 (EDC 17 CV52/CV54) et EMR5 (EDC MD1), l'E-CDIS de Kubota, l'EControls ECM 4G des versions essence et GPL ou l'854E des télescopiques plus puissants. Sur la série S s'ajoute le tableau de bord ALC-500 ; le câble fonctionne avec Jaltest Link V8.1 et V9.

AVANTAGES

✔Accède à l'unité de commande moteur MCM, l'unité de contrôle centrale des machines Genie.
✔Couvre les différentes gestions moteur installées par Genie : Perkins, Deutz, Kubota, EControls et le 854E.
✔Sur les nacelles télescopiques série S, également le tableau de bord ALC-500.
✔Le même connecteur Deutsch 5 broches sur les séries S, Z, GS et GTH, et compatible avec Link V8.1 et V9.

POINTS IMPORTANTS

✕Sur les nacelles ciseaux GS la couverture reste limitée à l'ordinateur de bord MCM; aucune gestion moteur séparée n'y est intégrée.
✕Sur les nacelles articulées GTH la direction hydraulique OSD est bien présente, mais sans fonctions de diagnostic.
✕La gestion moteur que vous rencontrez dépend du moteur installé et non de la série.
✕Uniquement pour le connecteur Genie 5 broches rond; les autres marques de machines utilisent leur propre connecteur.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande de la nacelle, nacelle ciseaux ou nacelle articulée. Derrière le Connecteur 5 broches se trouve toujours l'ordinateur de machine MCM et, selon le moteur installé, l'une des commandes moteur ci-dessous. Les unités ci-dessous proviennent de la couverture MHE de Jaltest.

Unités de commande accessibles

  • MCM, ordinateur de machine : L'ordinateur central de machine des nacelles élévatrices et des nacelles ciseaux, avec codes de défaut, valeurs mesurées et données ECU.
  • 404D/404F (J1939 et PDL), unité de commande moteur : La commande Perkins des petits moteurs diesel.
  • ECM Perkins (Tier 3 et Stage III A), commande moteur diesel à injection common-rail : La commande Perkins des télescopiques.
  • EMR4 - EDC 17 CV52 et CV54 et EMR5 - EDC MD1, commande moteur diesel à injection common-rail : Les commandes moteur Deutz.
  • E-CDIS, commande moteur diesel à injection common-rail : La commande des moteurs Kubota.
  • EControls ECM 4G, unité de commande moteur : La commande des versions essence et GPL.
  • 854E (J1939), commande moteur diesel à injection common-rail : La commande moteur des télescopiques plus lourds.
  • ALC-500, tableau de bord : Le tableau de bord de la série S.

Ce que vous pouvez faire

  • Lire et effacer les codes de défaut : Lire la mémoire de défaut de l'unité de commande, avec description du dysfonctionnement détecté.
  • Consulter les valeurs mesurées : Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
  • Assurer le suivi de la maintenance : Les intervalles d'entretien et les travaux effectués, avec un rapport de service.
  • Effectuer des actions supplémentaires : Les procédures additionnelles que Jaltest propose par unité de commande, dans la mesure où elles sont disponibles pour le système.

Véhicules et applications compatibles

C'est le connecteur qui détermine la compatibilité, non le modèle. Ce câble s'adapte à toute machine Genie équipée du connecteur Deutsch rond 5 broches au pupitre de commande. Les séries ci-dessous sont couvertes par Jaltest dans la couverture MHE; pour les nacelles élévatrices et les télescopiques aucune obligation OBD ne s'applique, c'est pourquoi ce connecteur reste également en service sur les machines plus récentes . L'emplacement exact du raccordement varie selon la série.

Genie :

  • Série S-60 : Nacelle télescopique.
  • Série S-80 : Nacelle télescopique.
  • Série S-120 : Nacelle télescopique.
  • Série Z-40 : Nacelle articulée.
  • Série Z-60 : Nacelle articulée.
  • Série Z-80 : Nacelle articulée.
  • Série GS-3200 : Nacelle ciseaux.
  • Série GTH-4000 : Télescopique.
💡
Bon à savoir : Le connecteur Deutsch 5 broches se trouve sur la télécommande et se reconnaît à la bague de couplage dentée grise avec joint d'étanchéité rouge. Vérifiez sa présence sur la machine avant de commander.

Contenu de l'emballage

  • 1x Câble adaptateur Jaltest (JDC558A) | Genie 5 broches OBD – 16 broches OBD2 | Équipements de levage

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Le kit de câbles dont ce câble fait aussi partie. Si vous possédez déjà ce kit, il est inutile d'acheter le câble séparément.Fait partie du kit de câbles
Kit de câbles MHE nacelles et chariots télescopiques

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • MHE transport interne

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
OBD à 5 broches (rond, Deutsch)
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Numéro de référence
JDC558A

Autres caractéristiques

Application
Nacelles élévatrices Genie, ciseaux élevateurs et télescopiques
Unités de commande
MCM, 404D/404F et ECM Perkins, EMR4 - EDC 17 CV52/CV54 et EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E et ALC-500
Module Jaltest
Jaltest MHE (équipements de manutention et de levage internes)
Fait partie du kit de câbles
Kit de câbles nacelles élévatrices et télescopiques (70002028)
