Jaltest  |  SKU : JDC609A

Jaltest (JDC609A) | Câble adaptateur Evinrude 3 broches OBD – 16 broches OBD2 | Bateau à moteur

€78,95 TTC
€65,25 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

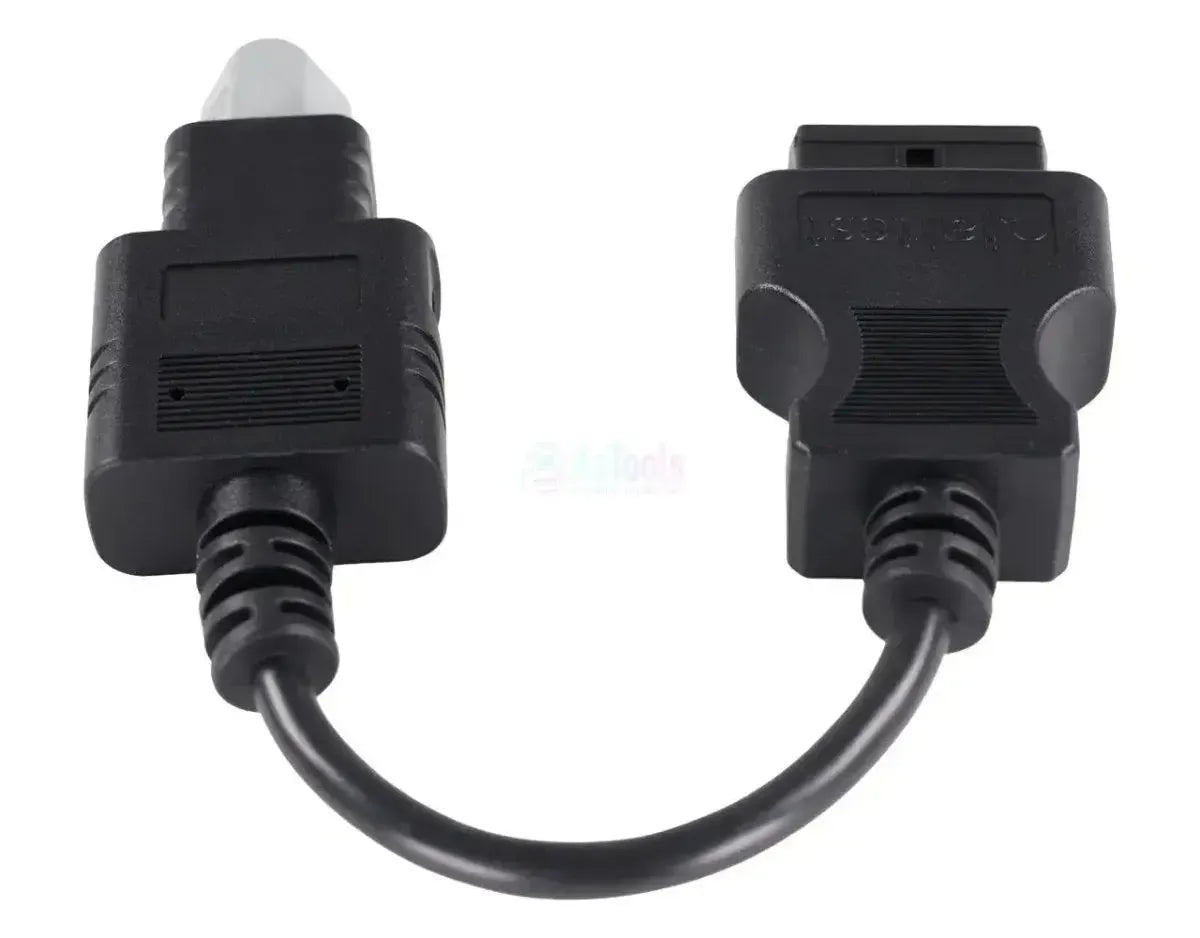

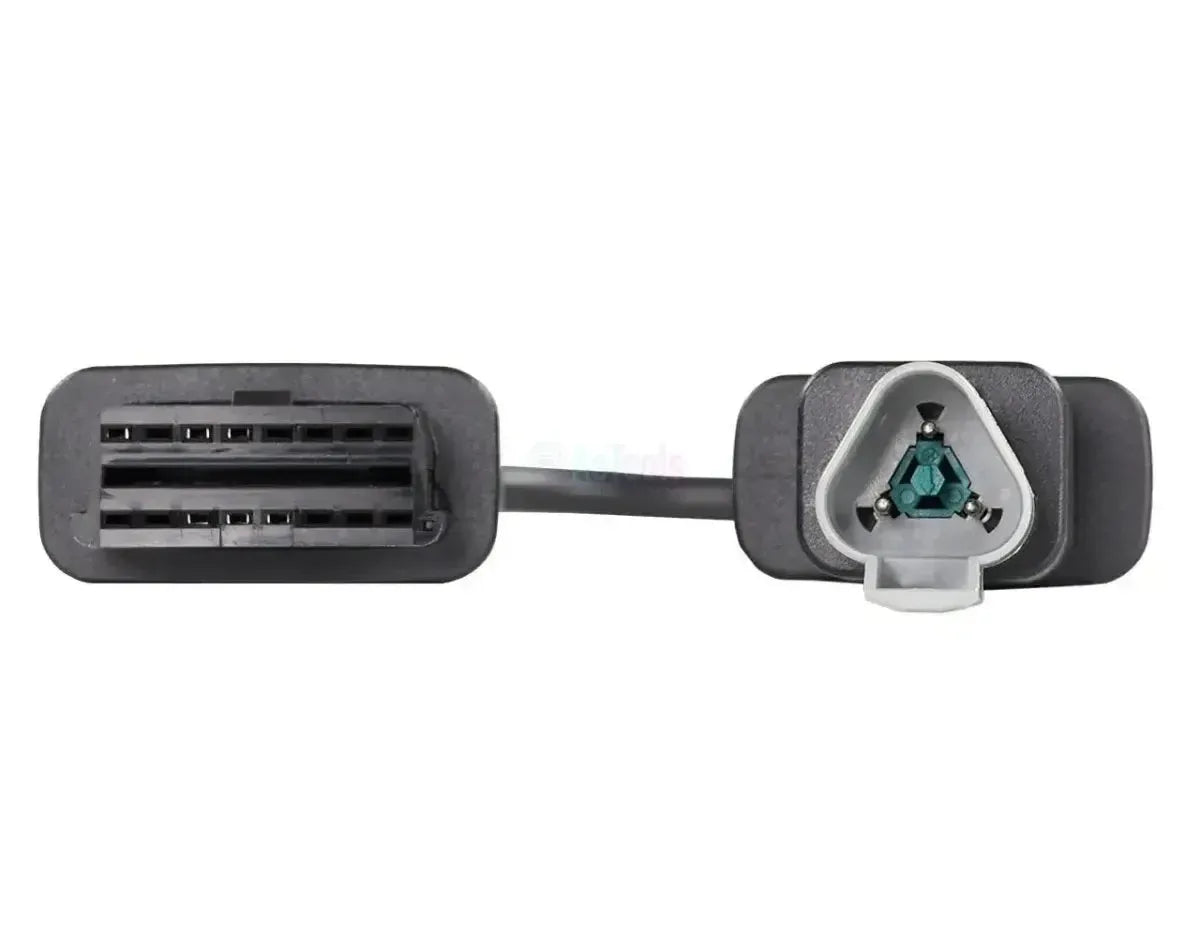

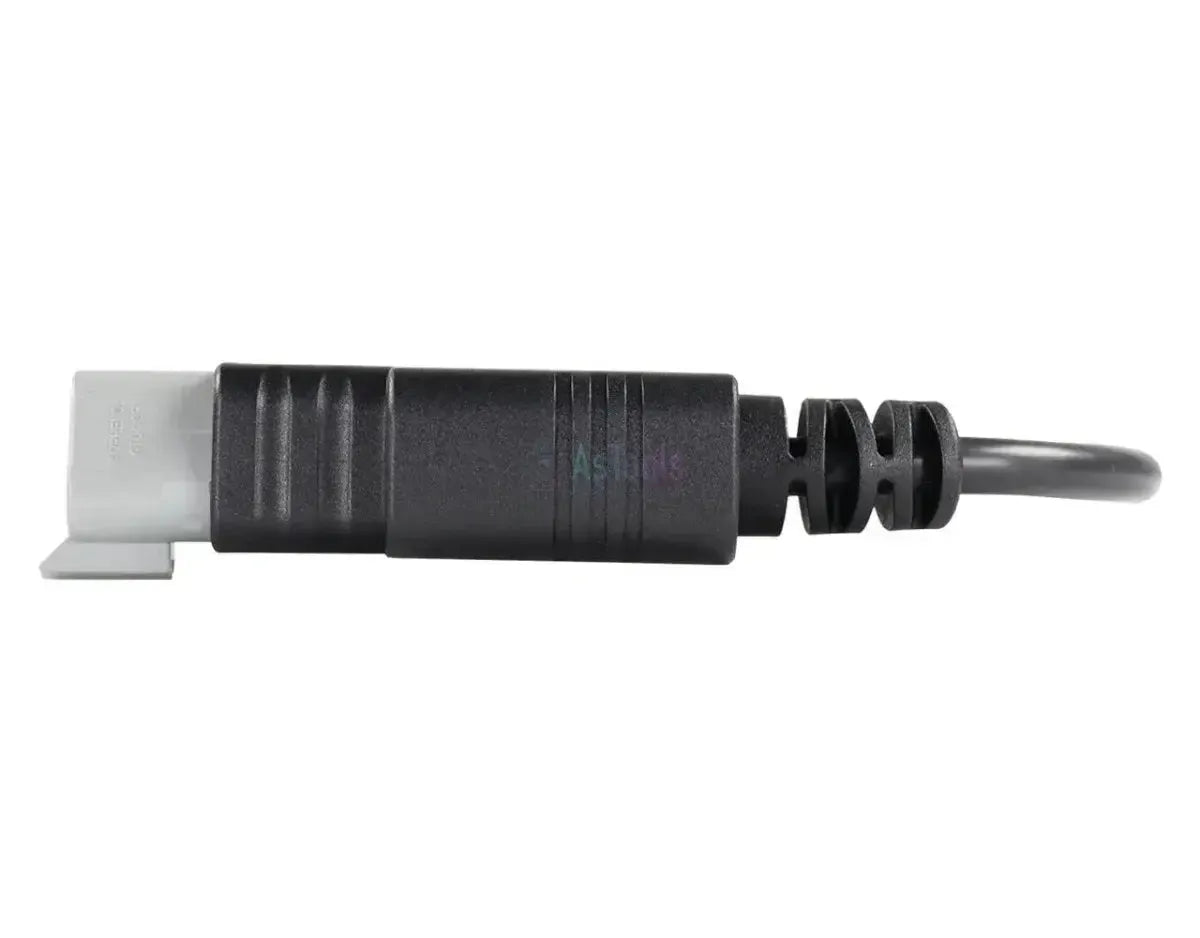

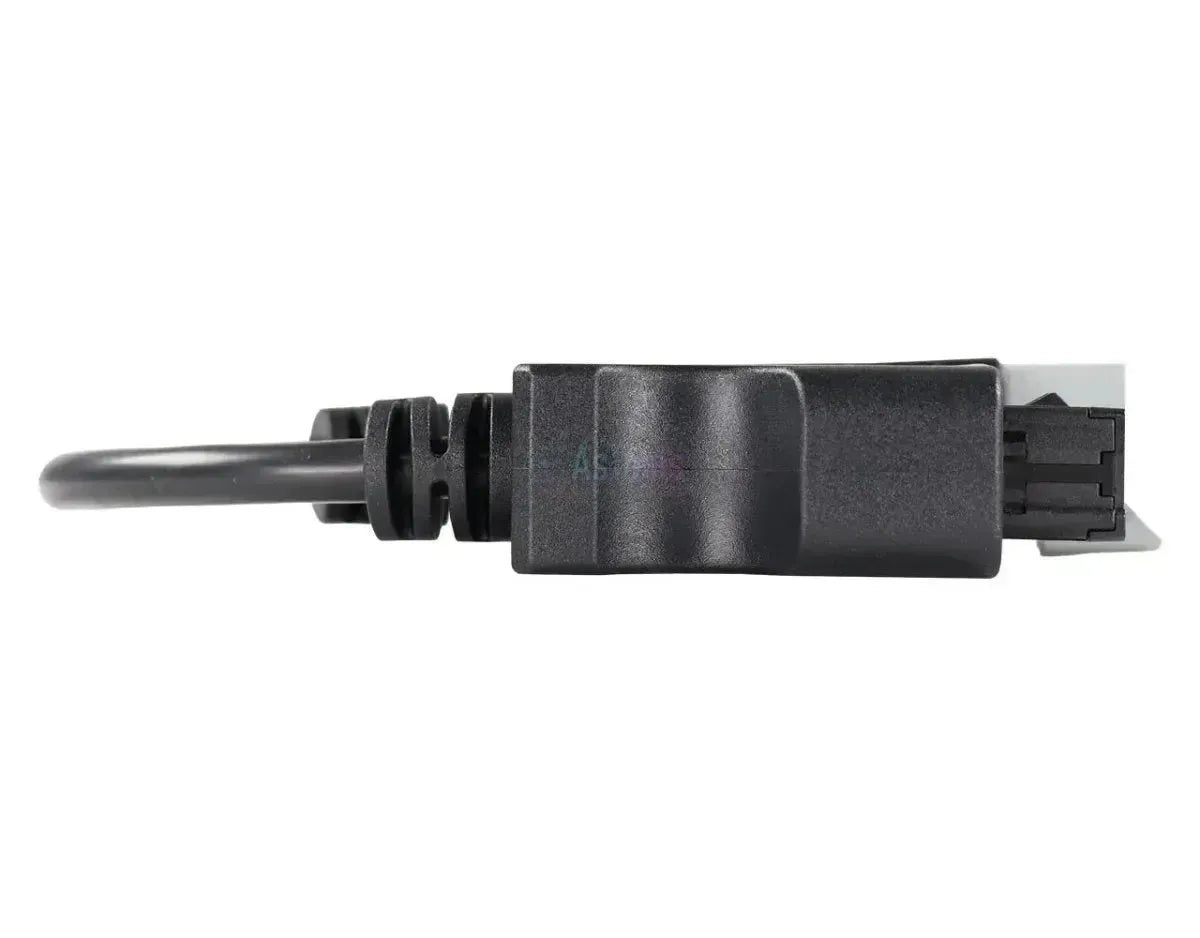

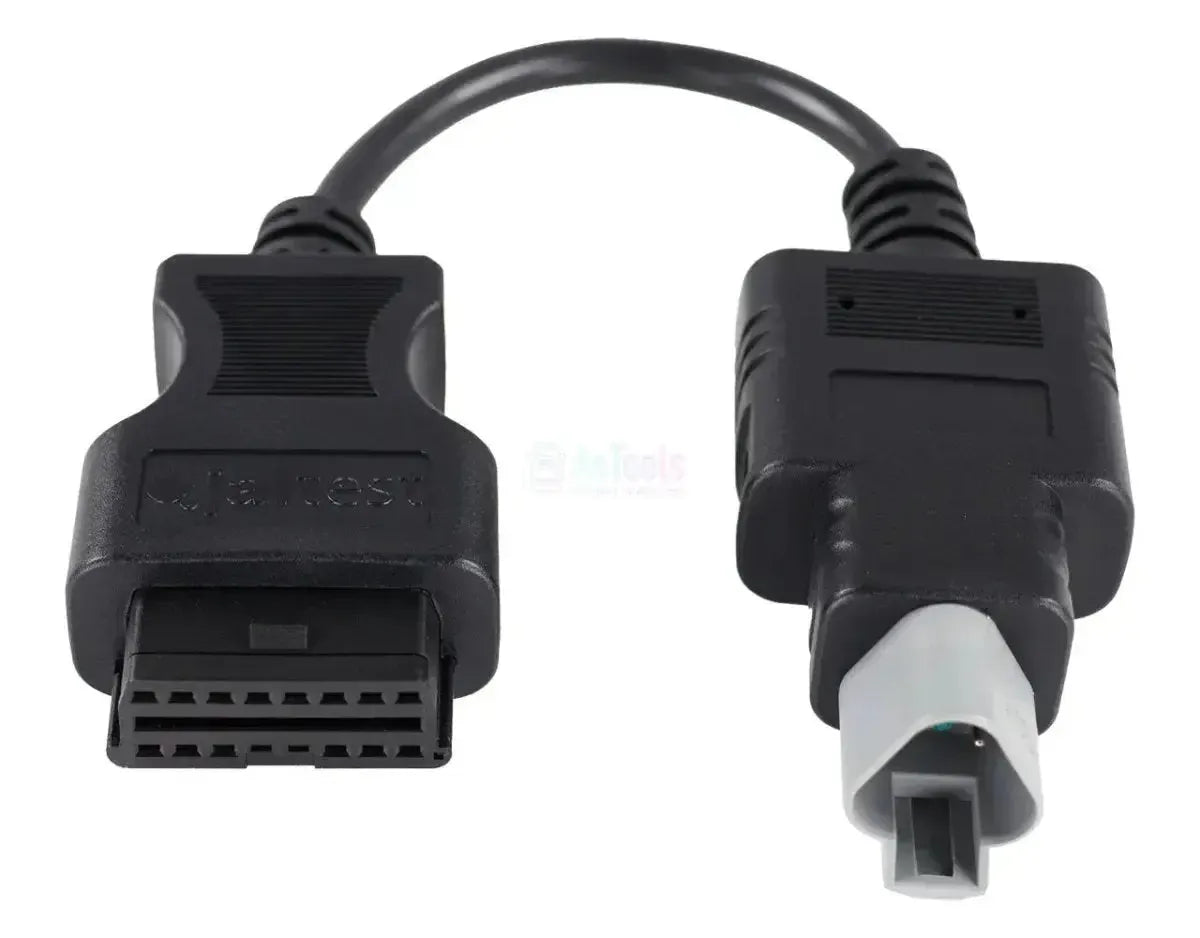

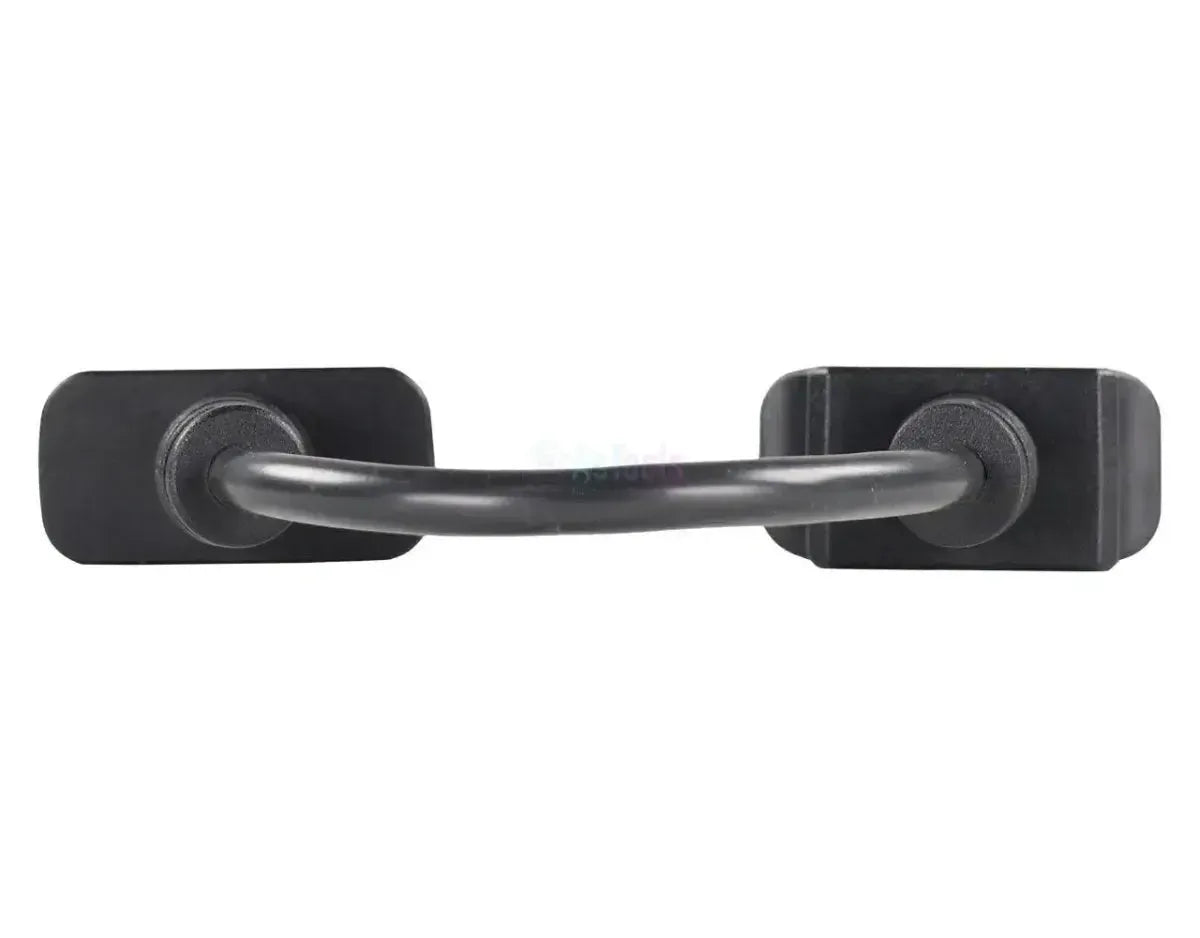

Le Jaltest JDC609A est le câble de diagnostic pour les moteurs hors-bord Evinrude équipés du connecteur propriétaire 3-pins. Côté moteur, un connecteur gris 3-pins est logé dans un boîtier de distribution noir ; côté interface, le câble se termine par l'accouplage 16-pins OBD2 de votre câble de diagnostic Jaltest. Particularité : une branche d'alimentation séparée : du même boîtier de distribution sortent un fil rouge et un fil noir munis de pinces de batterie, qui vous permettent d'alimenter la connexion directement depuis la batterie de bord.

Avec cette connexion, l'équipement Jaltest lit le calculateur moteur et l'électronique de commande : l'ECM des moteurs EFI de 1999-2001, l'EMM des moteurs FICHT RAM et E-TEC, l'EMM G2 des E-TEC G2 et l'EST, la commande des gaz et de l'embrayage de ce même G2. Sur les calculateurs moteur figure la liste complète des fonctions, jusqu'aux paramètres, calibrage et réinitialisation; sur l'EST, les données en direct ne sont pas disponibles. Evinrude a conservé la même ligne de diagnostic sur trois générations de moteurs, ce qui signifie qu'un seul connecteur suffit. Le câble relève de Jaltest Marine.

AVANTAGES

✔L'EMM et EMM G2 offrent la liste complète des fonctions, jusqu'aux paramètres, calibrage et réinitialisation.
✔Couvre trois générations de moteurs: EFI, FICHT RAM et E-TEC, y compris la plus récente E-TEC G2.
✔Atteint également sur l'E-TEC G2 l'EST, l'unité de commande de l'accélérateur et du changement de vitesse.
✔Les pinces de batterie fournies alimentent le câble directement depuis la batterie de bord.

POINTS D'ATTENTION

✕Sur le Jaltest Link V9 vous avez besoin du câble d'extension JDC100B pour ce câble.
✕L'EST ne dispose pas des données en direct que possède la régulation moteur ; cette unité ne se trouve d'ailleurs que sur les moteurs E-TEC G2.
✕Uniquement pour la prise Evinrude 3 broches avec le noyau gris : Les autres moteurs hors-bord disposent d'un connecteur spécifique.
✕Le câble dispose d'une branche d'alimentation avec pinces de batterie: Prévoyez de pouvoir accéder à la batterie.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest à la régulation moteur du moteur hors-bord Evinrude et, sur la génération la plus récente, à la commande de l'accélérateur et du changement de vitesse. L'unité que vous rencontrez dépend de la génération du moteur: ECM pour les blocs EFI, EMM pour FICHT RAM et E-TEC, EMM G2 pour les E-TEC G2. Les unités ci-dessous proviennent de la couverture Jaltest Marine pour Evinrude.

Unités de commande accessibles

  • EMM, gestion moteur : Le module de gestion moteur des moteurs FICHT RAM et E-TEC, avec codes de défaut, valeurs mesurées, commande de composants, données de l'unité de commande, paramètres, étalonnage, réinitialisation et données en direct.
  • EMM G2, gestion moteur : Le même module sur l'E-TEC G2, avec la même liste de fonctions complète.
  • ECM, gestion moteur : La gestion moteur des moteurs EFI de 1999-2001, également avec codes de défaut, valeurs mesurées, commande de composants, paramètres, étalonnage et réinitialisation.
  • EST, commande des gaz et de la sélection : L'unité de commande des leviers de commande sur l'E-TEC G2, avec codes de défaut, valeurs mesurées, commande de composants, données de l'unité de commande, paramètres et étalonnage.

Ce que vous pouvez faire

  • Lire les codes de défaut : Lire la mémoire des défauts de la gestion moteur, avec description du dysfonctionnement détecté.
  • Consulter les valeurs mesurées et suivre en direct : Les valeurs actuelles des capteurs, à suivre en temps réel pendant le fonctionnement du moteur.
  • Commander les composants : Piloter directement les actionneurs, notamment pour un test d'équilibre des cylindres.
  • Ajuster les paramètres et étalonner : Configurer les paramètres et exécuter les procédures d'étalonnage.
  • Réinitialiser l'entretien : Réinitialiser les compteurs et les valeurs après une intervention, sur les gestions moteur.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à tout moteur hors-bord Evinrude équipé du connecteur de diagnostic 3 broches. Evinrude a conservé cette prise sur trois générations de moteurs, des blocs EFI de 1999 jusqu'aux E-TEC G2. Reconnaissable au connecteur gris avec trois broches dans le boîtier noir ; le numéro de type du moteur est moins déterminant.

Evinrude :

  • Série EFI : 40 EFI, 50 EFI et 70 EFI [1999-2001]
  • Série FICHT RAM : FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 et 250
  • Série E-TEC : E-TEC 15 à E-TEC 300, y compris les versions HO (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO et 250 HO)
  • Série E-TEC G2 : E-TEC G2 150 à G2 300, y compris les versions HO
💡
Bon à savoir : Le connecteur de diagnostic se trouve dans le compartiment moteur, sur ou à côté du moteur. Le câble dispose en outre d'une branche d'alimentation avec bornes de batterie qui se raccorde à la batterie de bord. Assurez-vous que ces deux points restent accessibles. Vérifiez la forme du connecteur sur le moteur lui-même avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC609A) | Câble adaptateur Evinrude 3-broches OBD – 16-broches OBD2 | Bateau moteur

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC609A
Type Câble adaptateur
Application Moteurs hors-bord Evinrude avec connecteur de diagnostic 3-broches
Longueur 28 - 30 cm
Interface Jaltest Link V8.1
Connecteur côté moteur Connecteur gris 3-broches dans boîtier de distribution noir, avec branche d'alimentation séparée et bornes de batterie
Connecteur côté interface OBD2 16-broches
Unités de commande EMM, EMM G2 et ECM (gestion moteur), EST (commande des gaz et de la sélection)
Segment Bateau moteur
Module Jaltest Jaltest Marine
Composant du kit de câbles Kit de câbles marine navire (70002008) et moteur hors-bord (70002025)
Câble d'extension requis JDC100B (2,5 m SUBD-26) lors de l'utilisation avec Jaltest Link V9
