Jaltest | SKU : JDC566.9

Jaltest (JDC566.9) | Curtis 4 broches OBD - 26 broches DB26 Câble adaptateur | Équipements de levage et de manutention

Name: Jaltest (JDC566.9) | Curtis 4 broches OBD - 26 broches DB26 Câble adaptateur | Équipements de levage et de manutention
Brand: Jaltest
SKU: JDC566.9
Price: 187.95 EUR
Availability: InStock

€187,95 TTC

€155,33 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

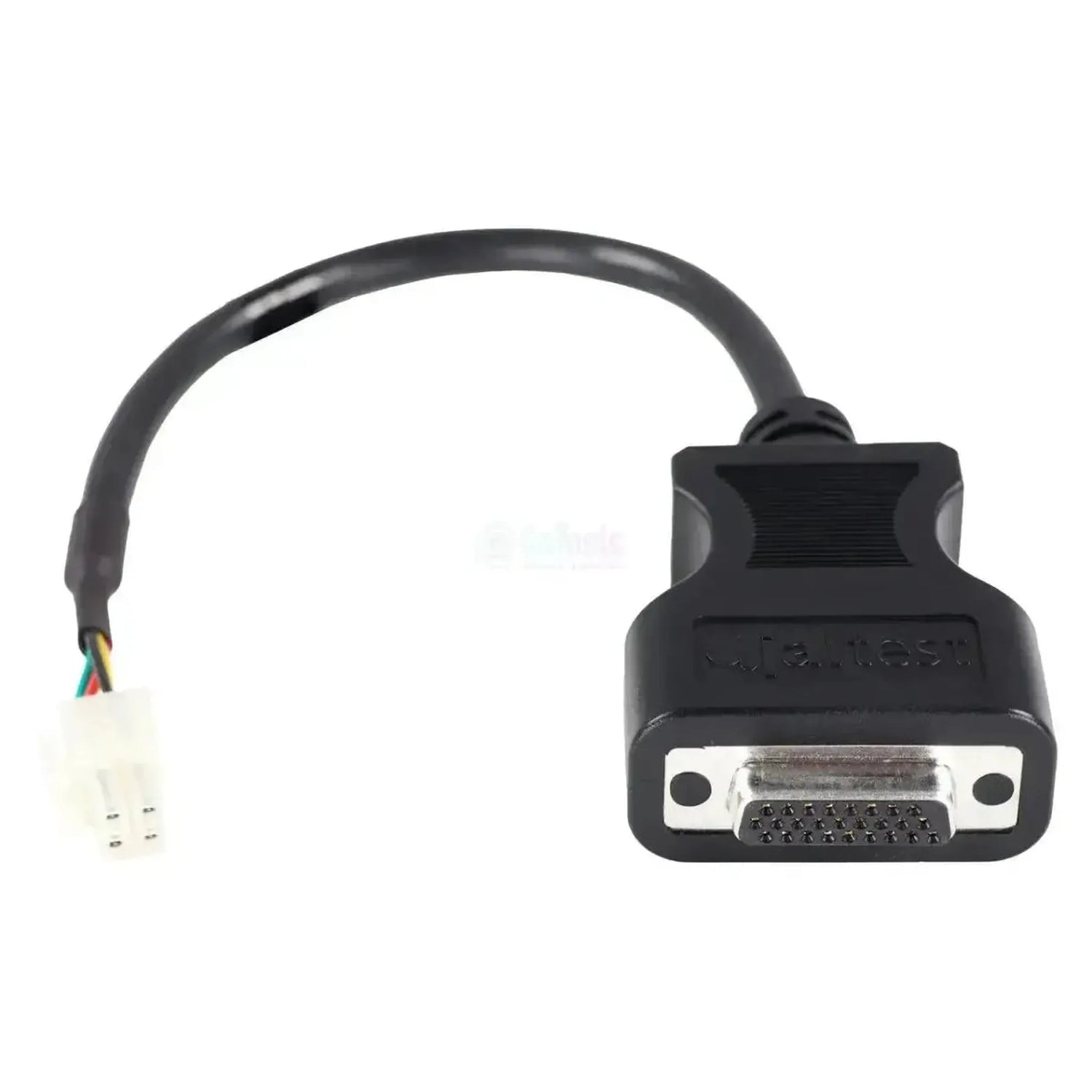

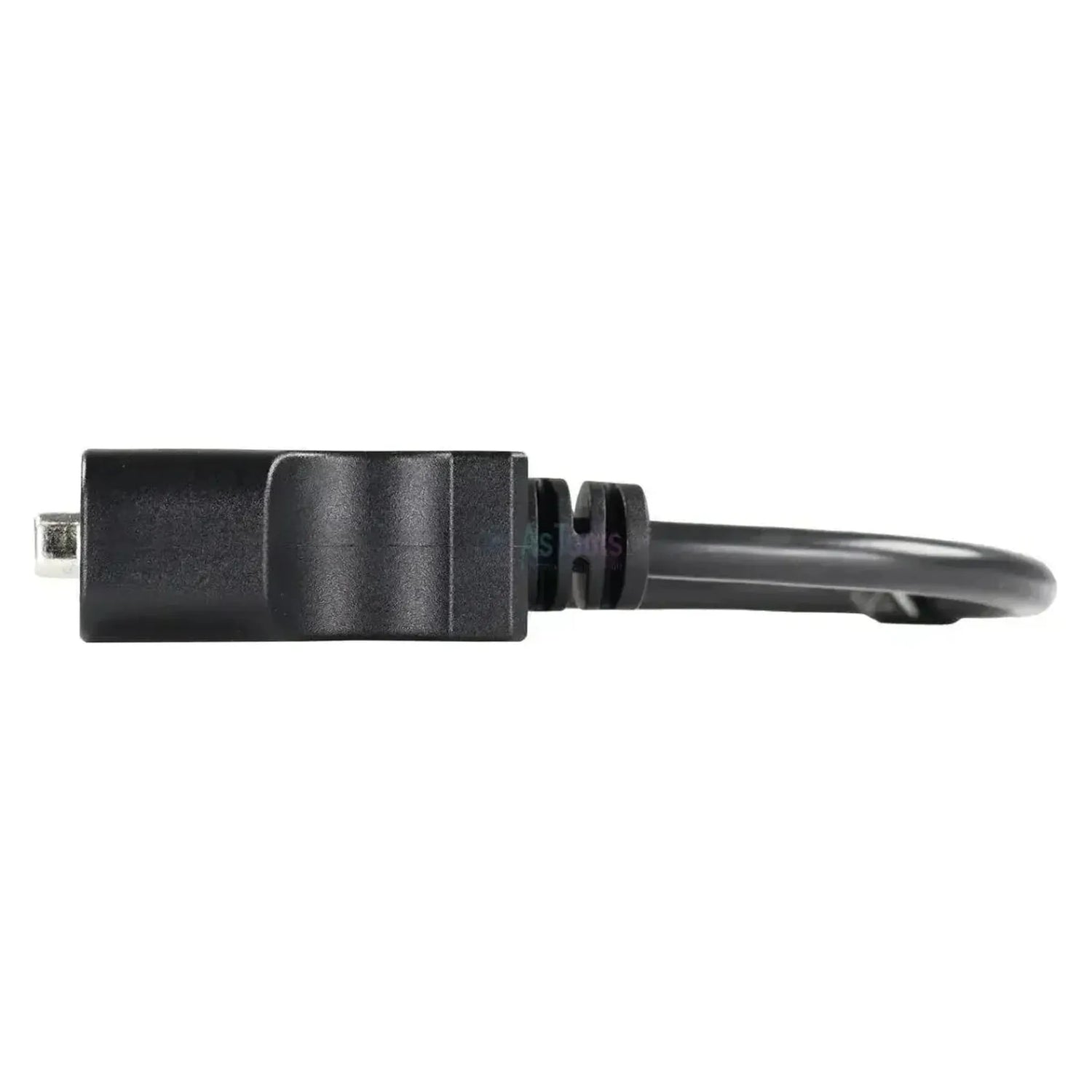

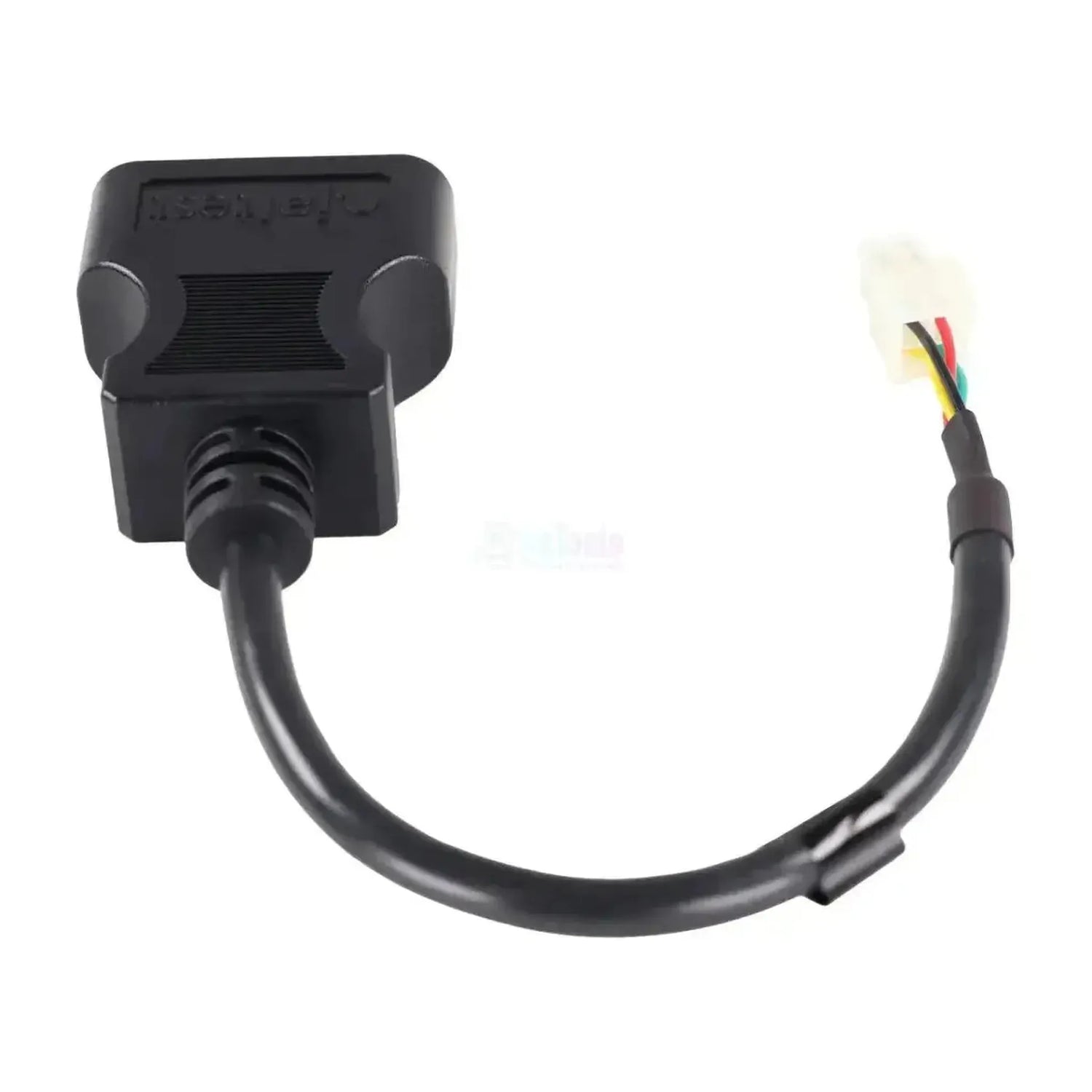

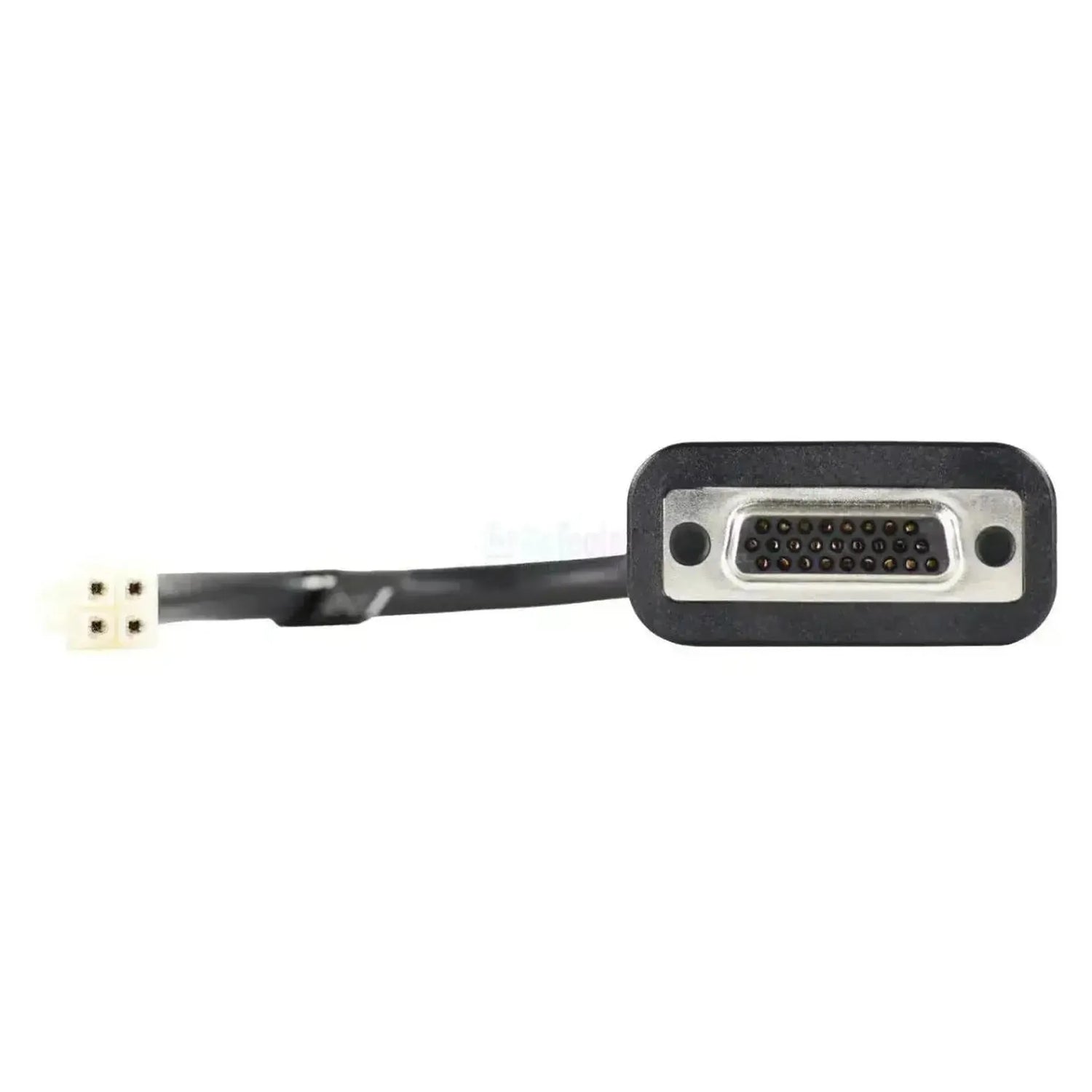

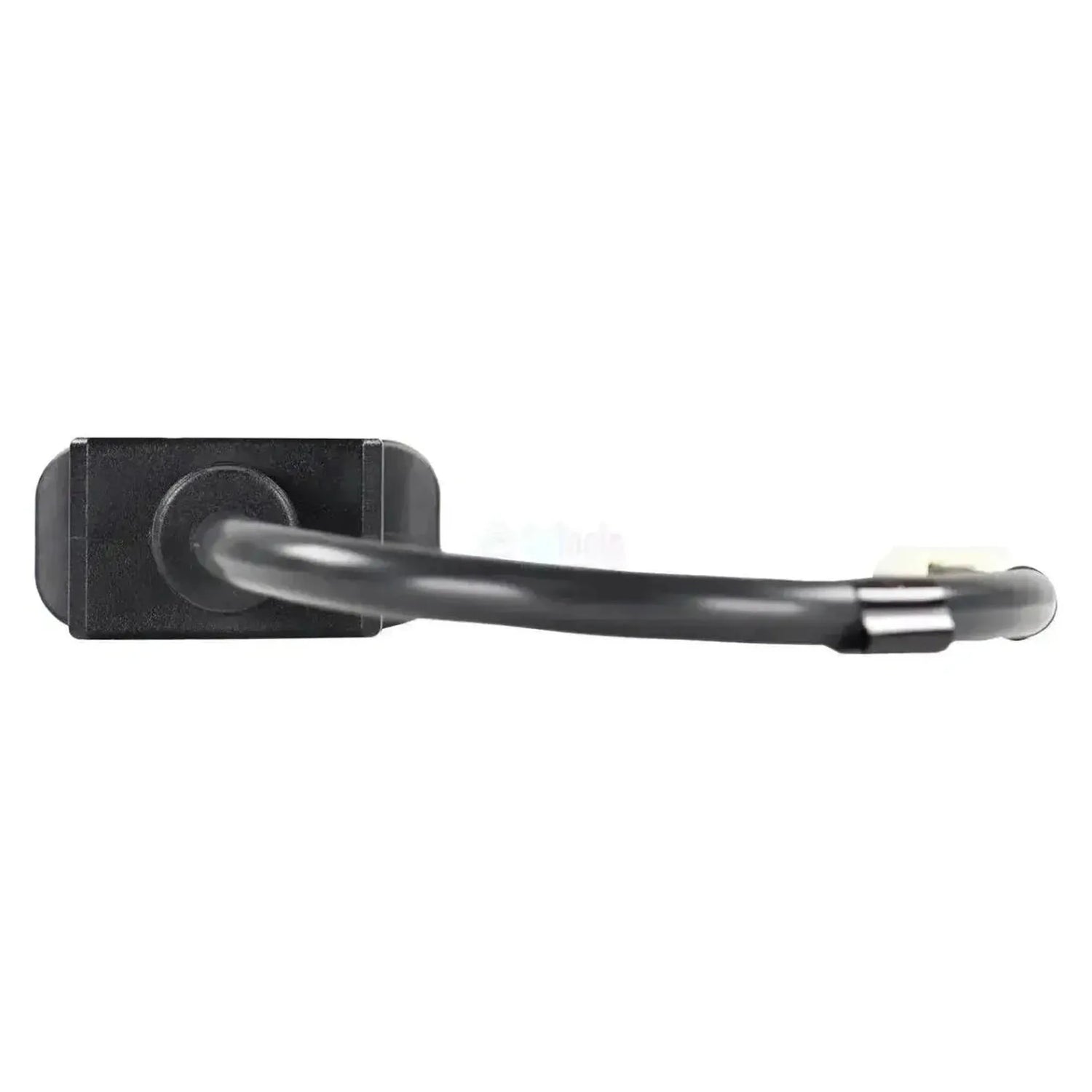

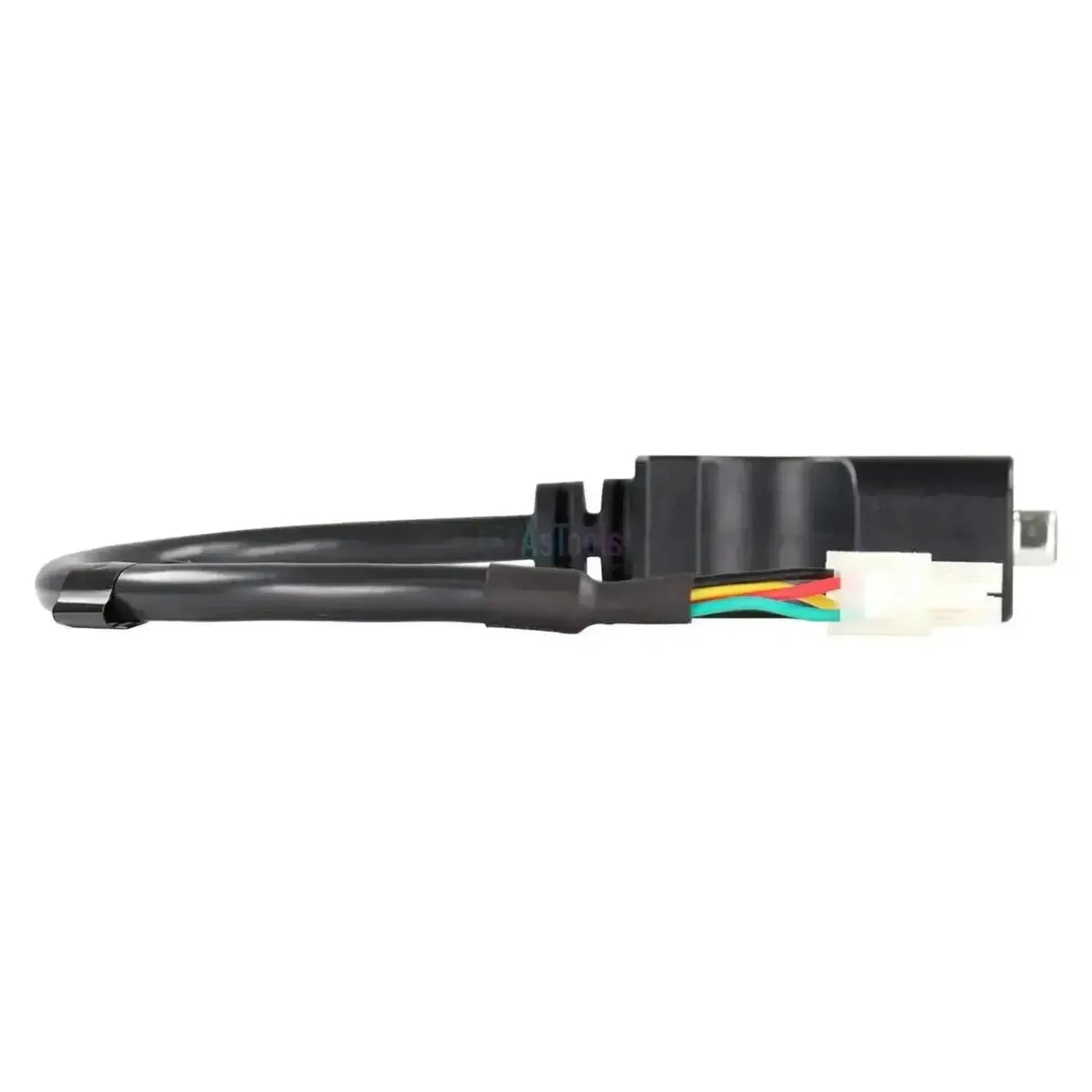

Le Jaltest JDC566.9 est le câble de diagnostic pour les modules de puissance Curtis dans les machines électriques ; il relie le connecteur de diagnostic 4 broches du contrôleur Curtis à l'entrée 26 broches DB26 de la Jaltest Link. Il s'agit d'un câble continu de 30 cm sans boîtier et sans dérivation : d'un côté la fiche DB26 qui se branche directement dans la Link, de l'autre côté un connecteur blanc 4 broches sans boîtier de verrouillage. Le câble ne porte qu'une étiquette CE.

Une fois la connexion établie, le logiciel Jaltest accède au contrôleur moteur qui pilote les moteurs de traction et de levage dans les chariots élévateurs, les transpalettes et les nacelles élévatrices. Jaltest répertorie ces contrôleurs dans la couverture MHE sous Module de puissance (CPM), par série distincte, de la 1212 à la 1243. Officiellement, le câble s'appelle Câble de diagnostic pour Curtis. Pour les séries 1212, 1232 et 1236, la couverture inclut non seulement les codes de défaut et les valeurs mesurées, mais aussi le paramétrage ; pour la 1243, l'ensemble des fonctions diffère. Le câble relève de Jaltest MHE (Material Handling Equipment).

AVANTAGES

✔Se branche directement sur l'entrée 26 broches DB26 de la Jaltest Link ; aucun câble de diagnostic 16 broches n'est nécessaire.

✔Accède aux modules de puissance Curtis que Jaltest répertorie par série dans la couverture : 1212, 1220, 1228, 1230, 1232, 1236 et 1243.

✔Pour les séries 1212, 1232 et 1236, la couverture inclut non seulement les codes de défaut, mais aussi les valeurs mesurées et les paramètres.

✔Un câble passif: Aucune électronique dans le câble, donc rien qui ne puisse défaillir entre le contrôleur et la Link.

POINTS D'ATTENTION

✕Pour les modules de puissance Curtis, la commande de composants, la calibration et la réinitialisation de la maintenance ne figurent pas dans le tableau de couverture.

✕Les fonctionnalités varient selon la série : par exemple, la configuration des paramètres n'est pas couverte pour la 1243, mais elle l'est pour les 1212, 1232 et 1236.

✕Ceci est la version sans boîtier du câble ; si votre contrôleur dispose d'un connecteur dans un boîtier de verrouillage noir, la JDC569.9 est la bonne référence.

✕Avec 30 cm de longueur, le câble est court : la Jaltest Link se positionne très près du compartiment électrique de la machine lors du branchement.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest au module de puissance Curtis de la machine. Jaltest répertorie chaque série de contrôleur séparément dans la couverture.

Unités de commande accessibles

Module de puissance (CPM), Module de puissance : Le module de puissance Curtis tel que Jaltest le désigne dans la couverture.
Curtis 1212, 1220, 1228 et 1230 : Les séries pour les entraînements légers et les fonctions auxiliaires.
Curtis 1232, 1236 et 1243 : Les séries plus robustes ; la 1243 dispose d'un ensemble de fonctionnalités différent.

Ce que vous pouvez faire

Lire et effacer les codes de défaut : Consulter la mémoire des défauts du module de puissance et la vider après réparation.
Afficher les valeurs mesurées : Les valeurs actuelles des capteurs et des entrées du contrôleur.
Configurer les paramètres : Pour la 1212, 1232 et 1236 notamment, la lecture et la modification de la configuration sont couvertes.
Surveillance des données en direct : Suivre les valeurs du contrôleur pendant le fonctionnement en chiffres et en graphique.

Véhicules et applications compatibles

C'est le contrôleur qui détermine la compatibilité, non la marque de la machine. Ce câble est destiné aux modules de puissance Curtis équipés du connecteur 4 broches dans les machines électriques ; vérifiez sur place quel connecteur se trouve sur votre contrôleur.

Différence avec la JDC569.9

Les JDC566.9 et JDC569.9 portent la même désignation dans la documentation Jaltest, mais ce sont deux câbles différents. Ils sont identiques aux deux extrémités : côté machine un connecteur Curtis 4 broches, côté interface la DB26 26 broches de la Link. La différence se situe entre les deux. La JDC566.9 est un câble adaptateur passif de 30 cm avec un connecteur 4-broches blanc détaché. Le JDC569.9 dispose à mi-parcours d'un boîtier soudé hermétiquement contenant l'électronique dans le câble, porte le marquage 12/24 V ONLY et présente le connecteur 4-broches dans un boîtier de verrouillage noir . Placez ces deux formes à côté du connecteur de votre contrôleur : la forme du connecteur et la présence du boîtier indiquent lequel des deux convient.

Application :

Chariots élévateurs électriques, transpalettes et nacelles élévatrices équipés d'un module de puissance Curtis
Gamme Curtis couverte par Jaltest :1212, 1220, 1228, 1230, 1232, 1236 et 1243
Année de fabrication non déterminante :Pour le transport interne, aucune prise de diagnostic obligatoire n'existe, cette fiche reste donc en service

💡

Bon à savoir :Le connecteur 4-broches appartient au contrôleur Curtis lui-même et se situe généralement dans le compartiment électrique de la machine. Ce connecteur existe en deux versions de câble : ce JDC566.9 passif avec le connecteur blanc détaché, et le JDC569.9 avec le boîtier dans le câble et un boîtier de verrouillage noir autour du connecteur.Comparez les deux formes avec le connecteur de votre contrôleur avant de commander.

Contenu de l'emballage

1x Jaltest (JDC566.9) | Curtis 4-broches OBD - Câble adaptateur 26-broches DB26 | Équipements de levage

Spécifications techniques

Spécification	Description
Marque	Jaltest (Cojali)
Numéro de référence	JDC566.9
Type	Câble adaptateur, passif (pas d'électronique dans le câble)
Application	Modules de puissance Curtis (Power module CPM)
Longueur	30 cm
Connecteur côté machine	4-broches Curtis, connecteur blanc sans boîtier de verrouillage
Connecteur côté interface	26-broches DB26
Interface	Jaltest Link, directement sur le port 26-broches DB26
Unités de commande	Module d'alimentation (CPM), séries 1212, 1220, 1228, 1230, 1232, 1236 et 1243
Segment	Équipements de levage et de manutention
Module Jaltest	Jaltest MHE (Material Handling Equipment)
Requis pour l'utilisation	Jaltest Link avec licence logicielle valide
