Jaltest  |  SKU : JDC525A

Jaltest (JDC525A) | Câble adaptateur Claas/Renault 14 broches OBD - 16 broches OBD2 | Véhicule agricole

€114,95 TTC
€95,00 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

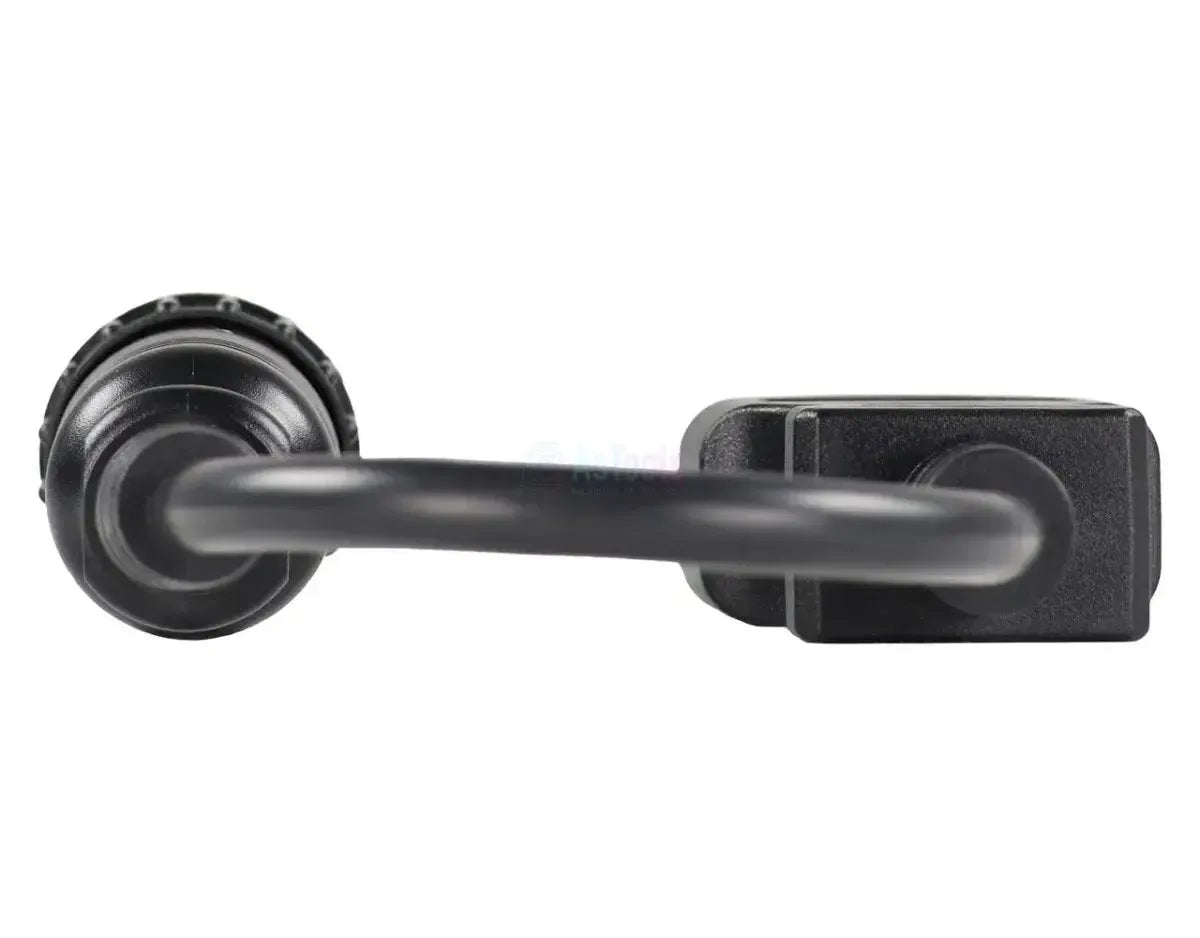

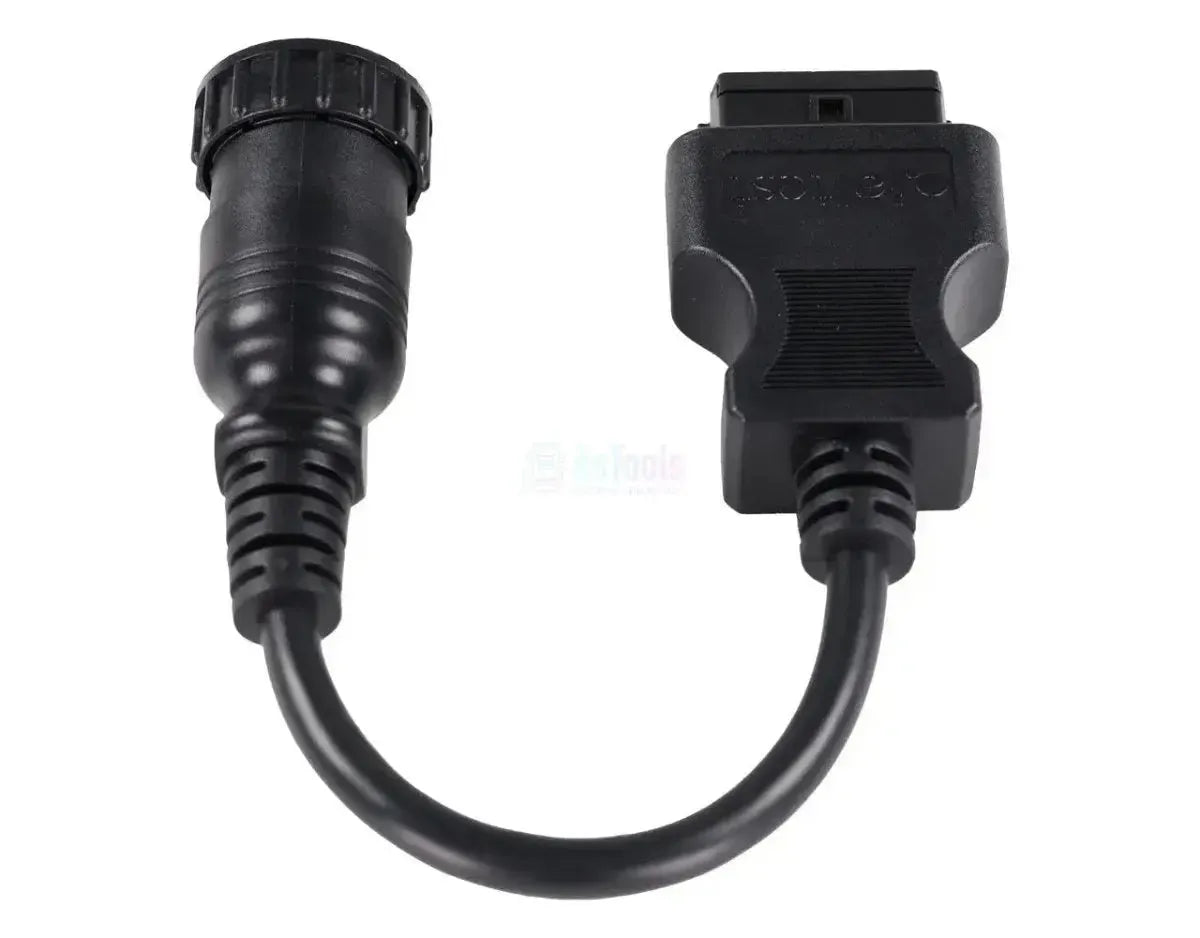

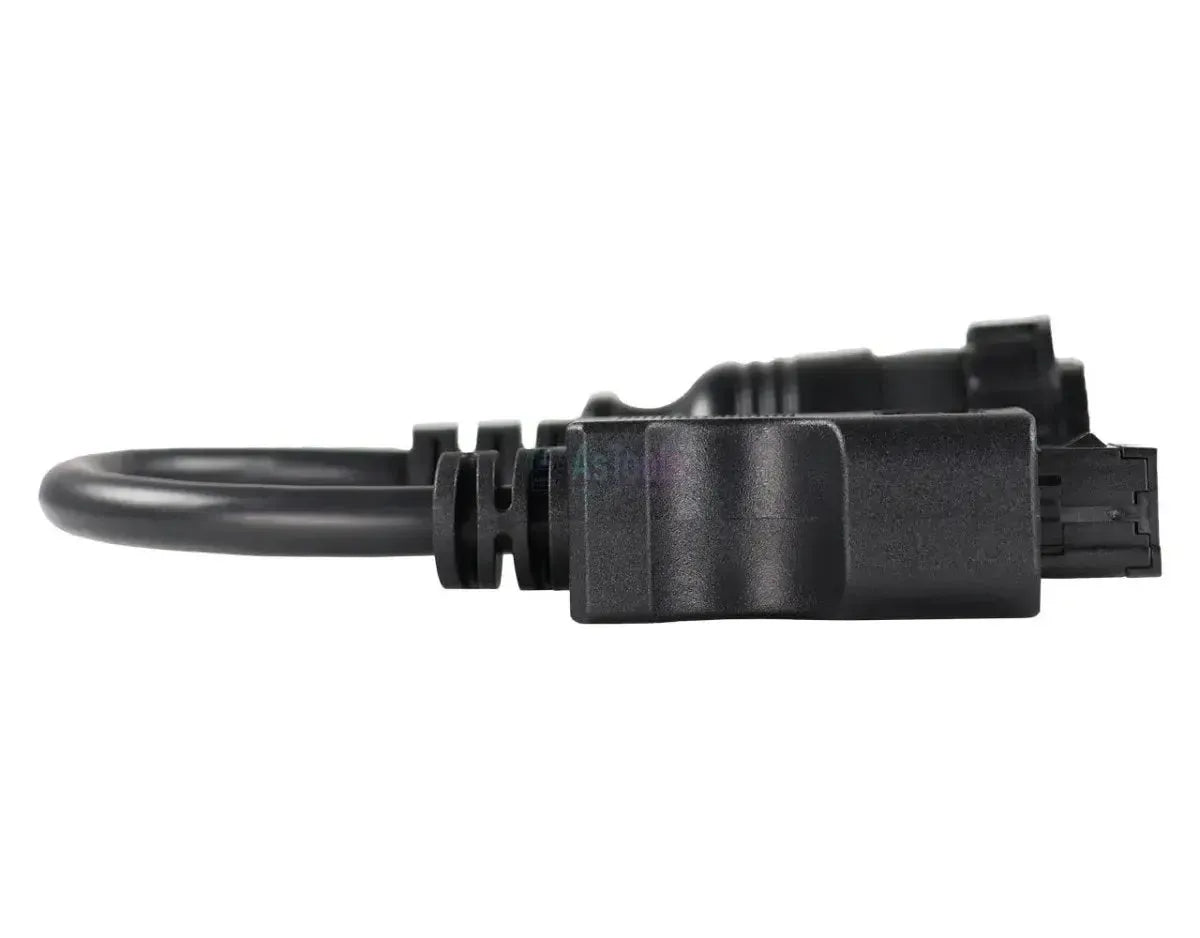

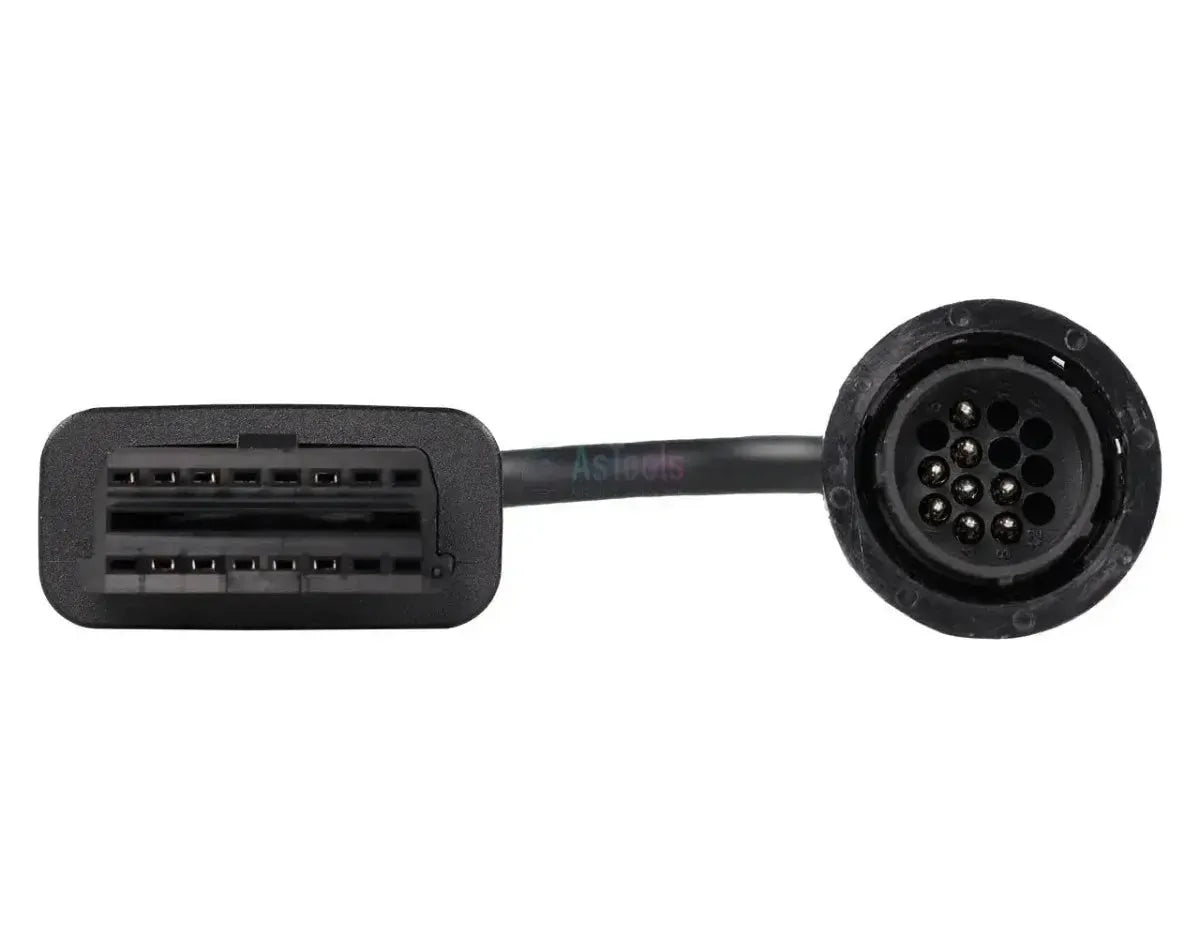

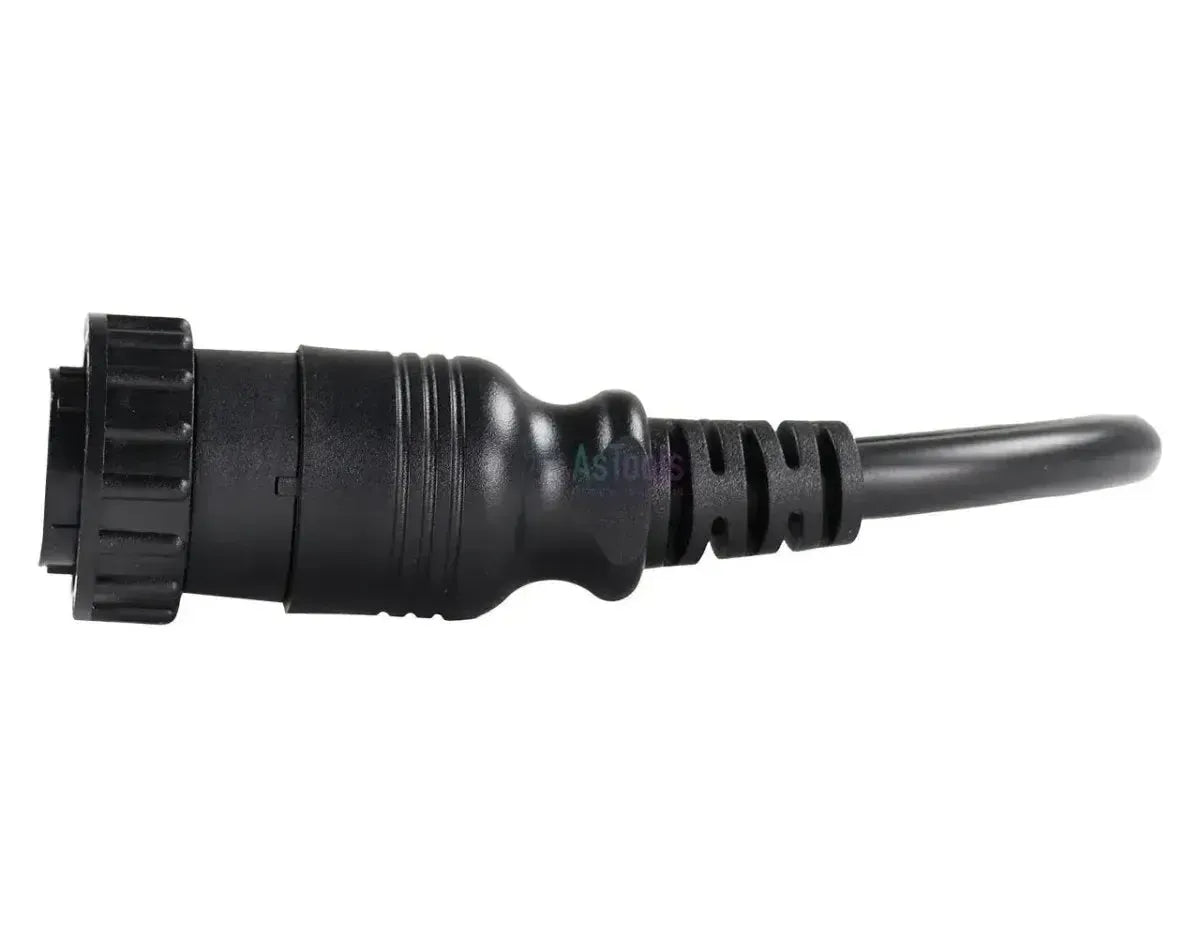

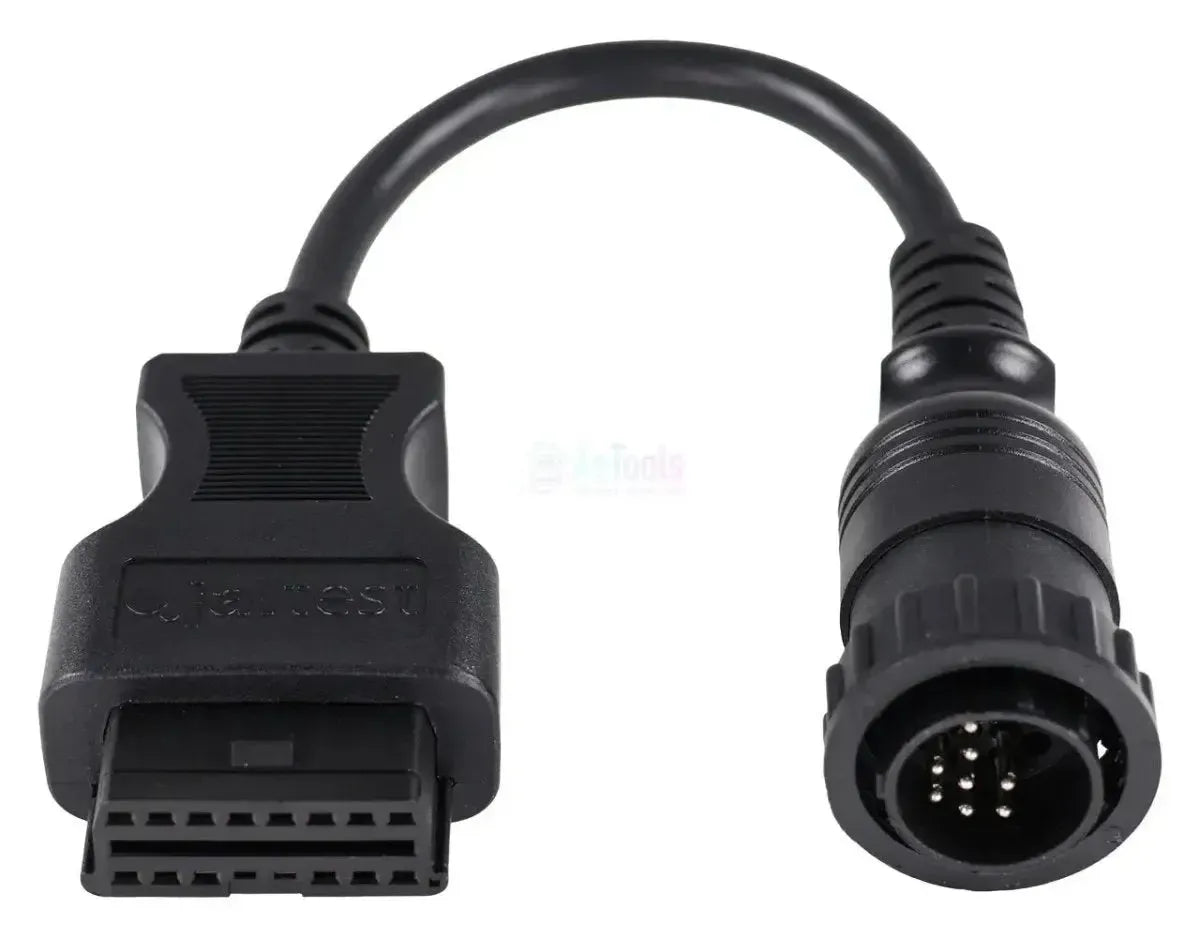

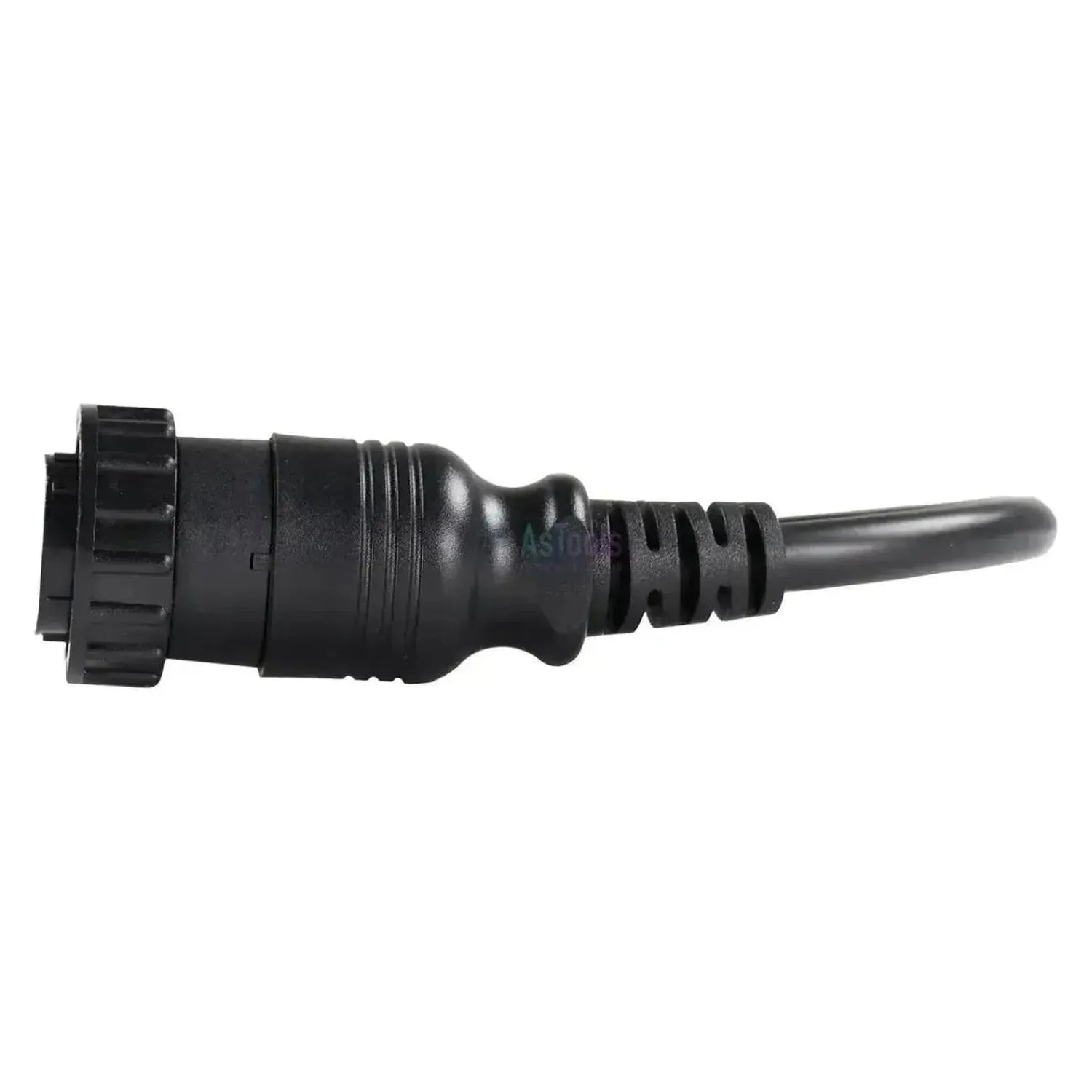

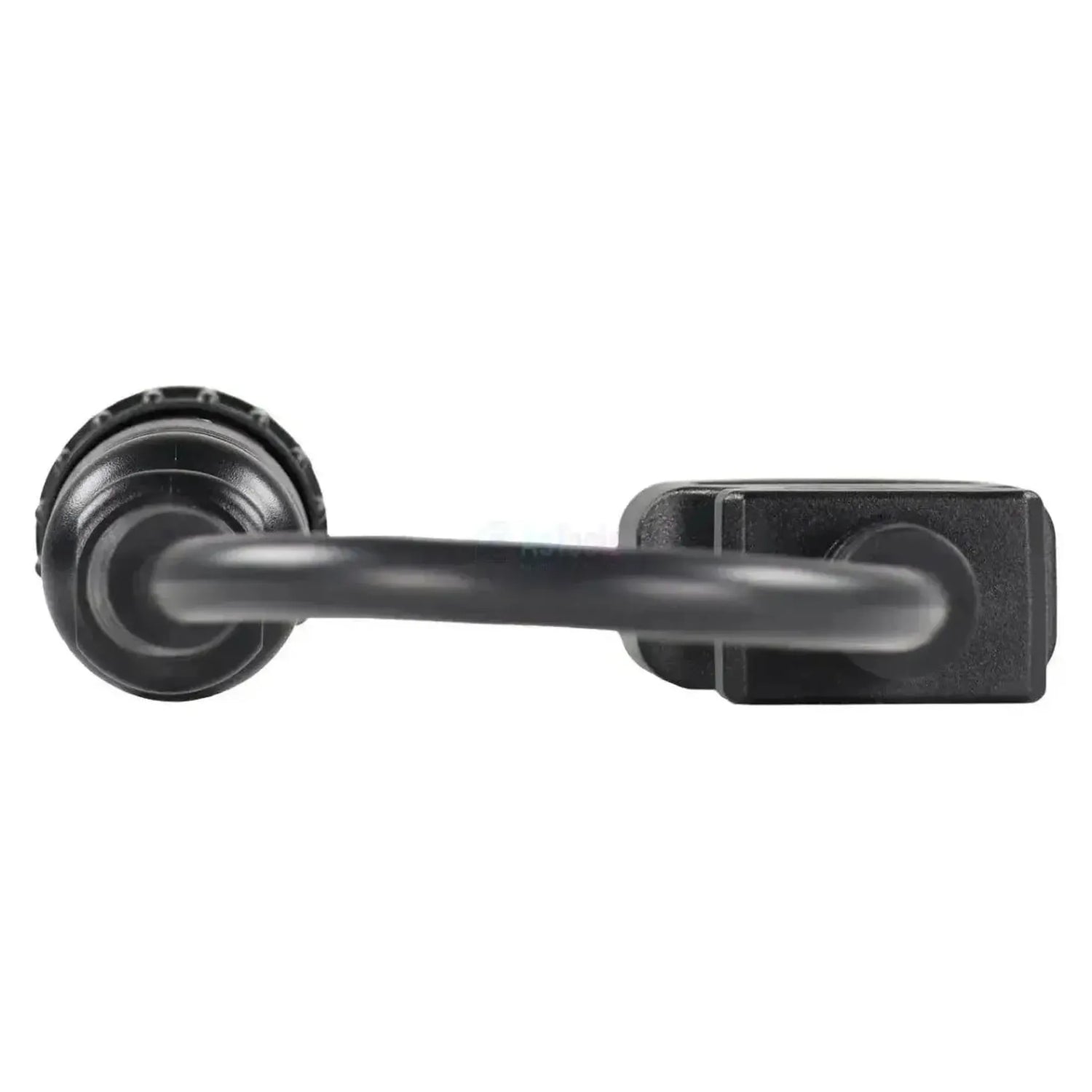

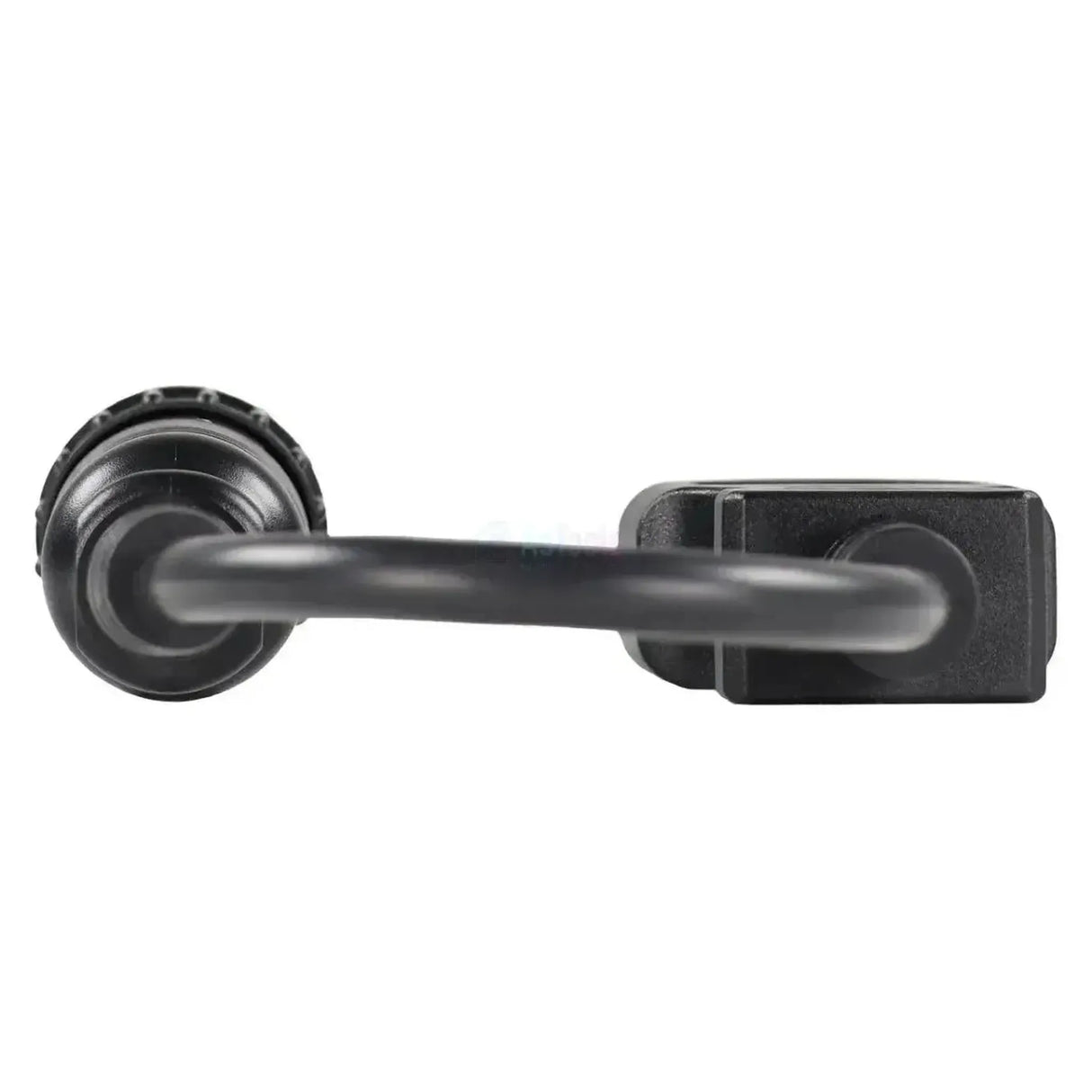

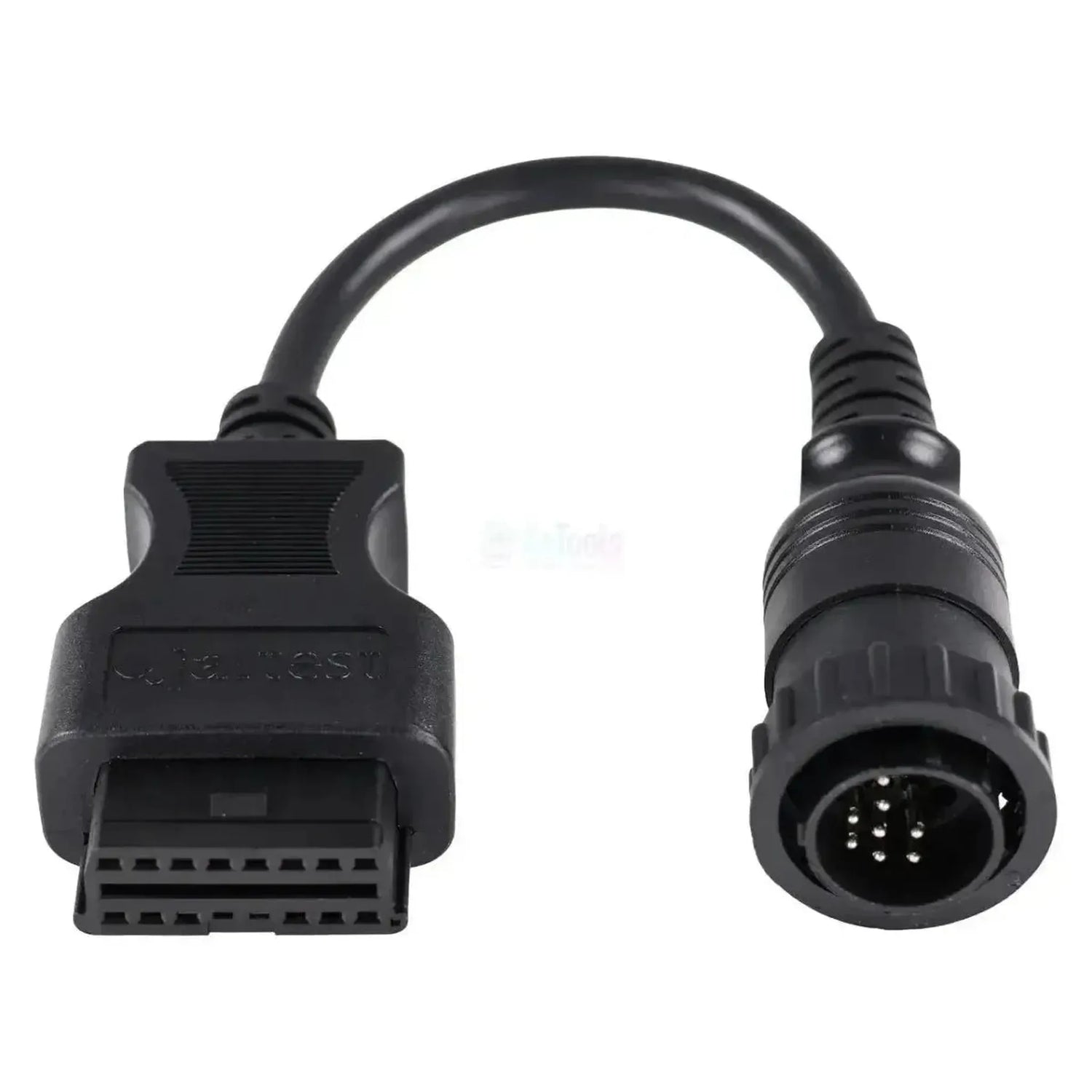

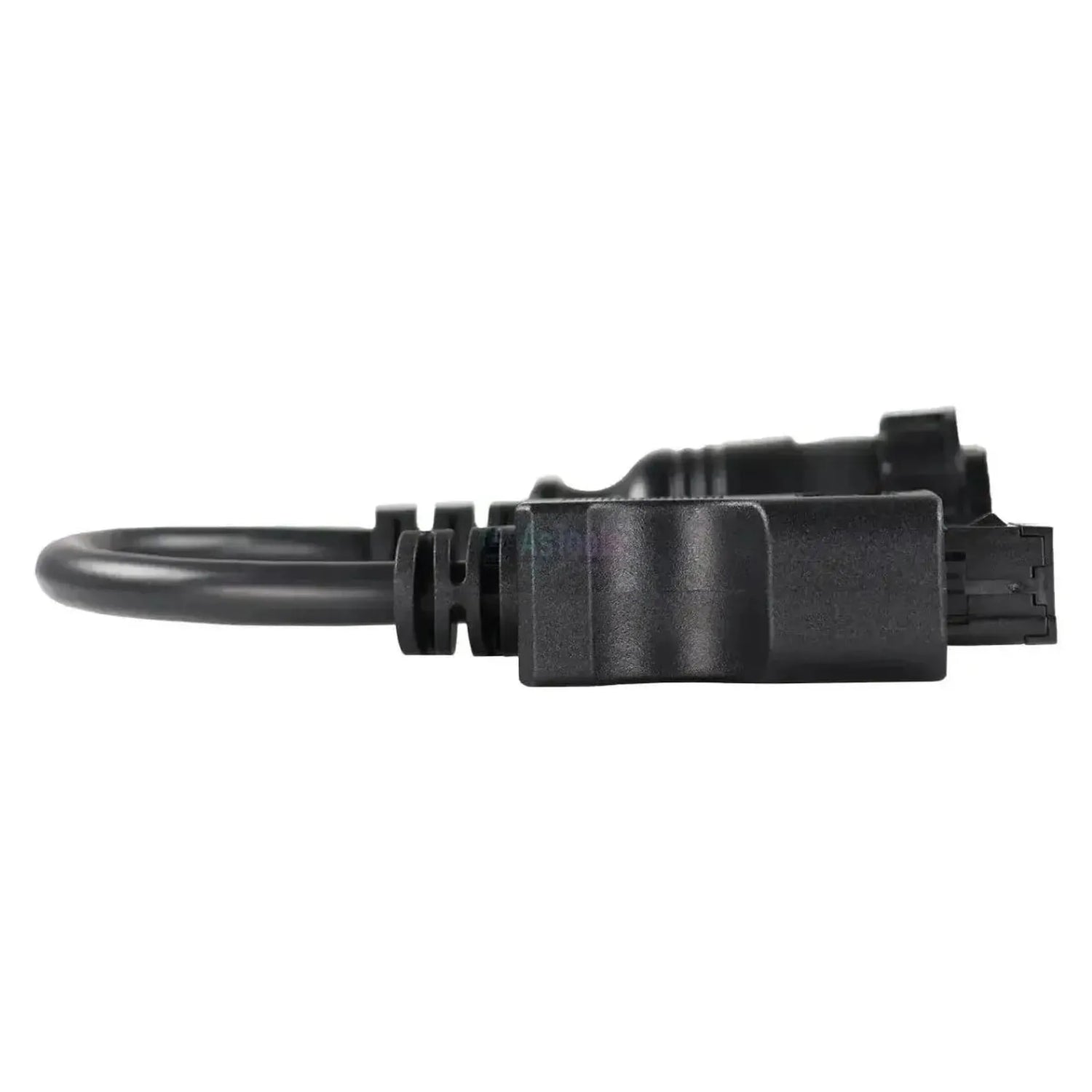

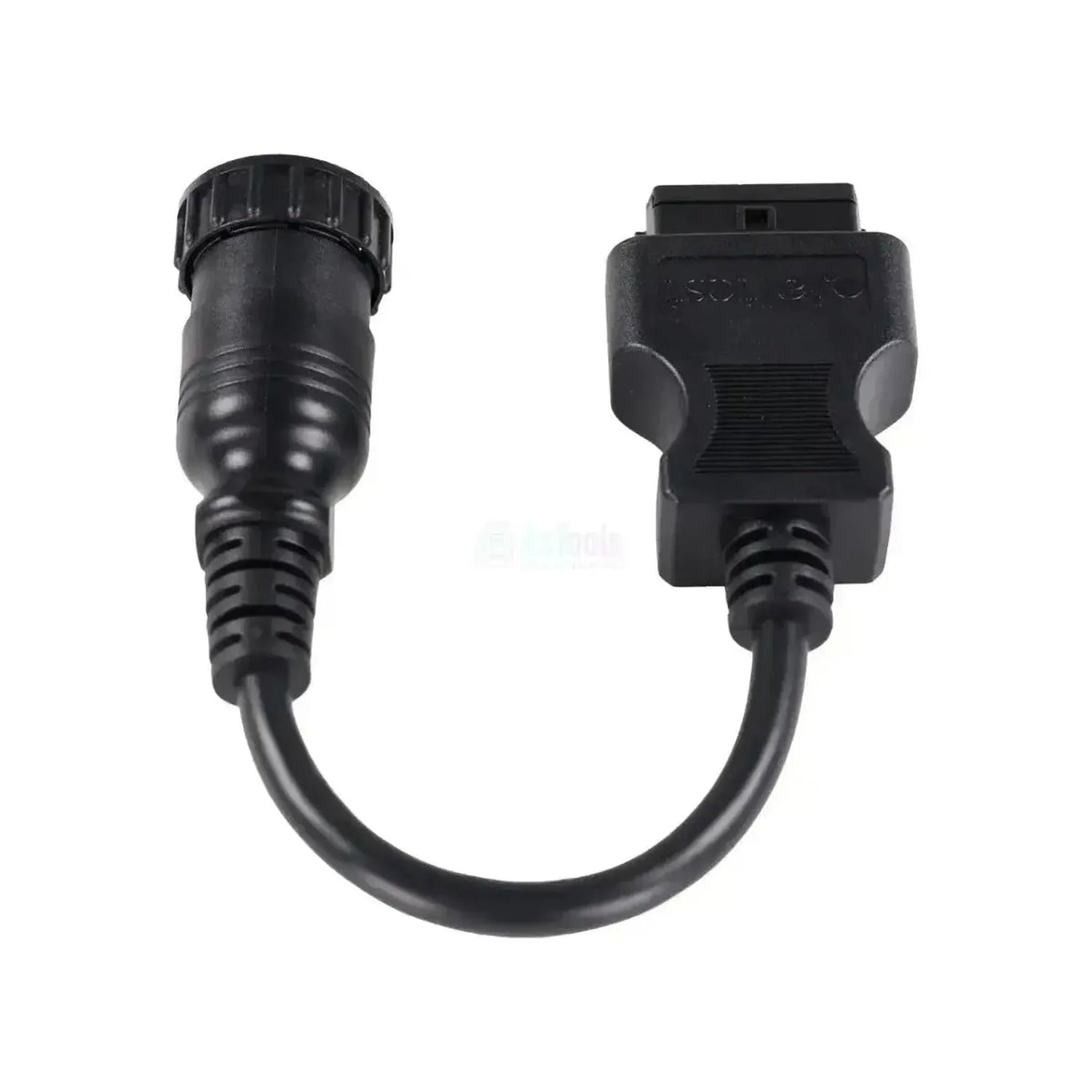

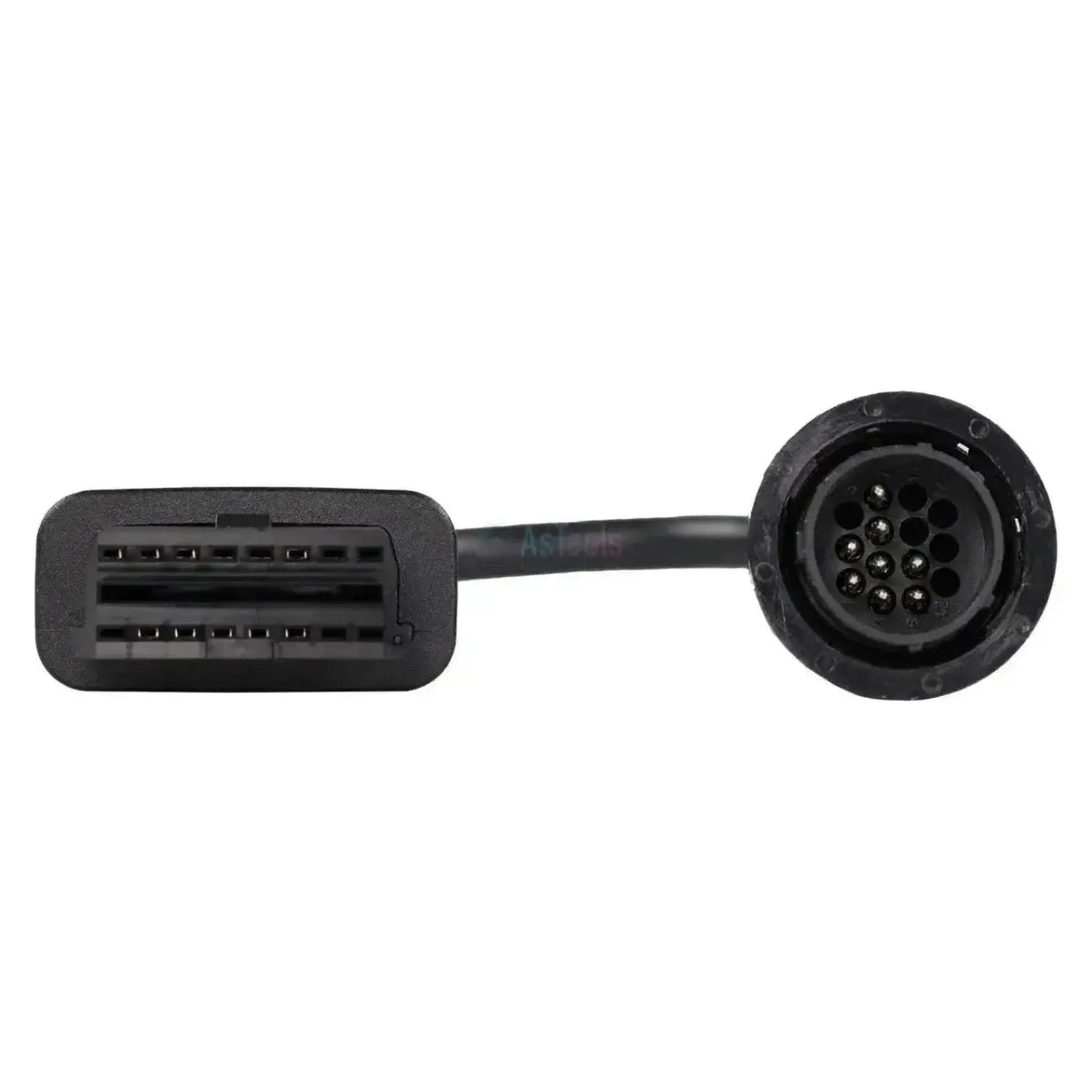

La Jaltest JDC525A relie la prise de diagnostic ronde à 14 broches des tracteurs Claas et Renault à l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté machine se trouve un connecteur rond en plastique noir avec une bague moletée et des broches mâles ; toutes les positions du logement ne comportent pas de broche, le motif des broches permet donc de vérifier que vous avez le bon connecteur. Le câble mesure 28 à 30 cm.

Grâce à cette connexion, le logiciel Jaltest ouvre la liaison de diagnostic vers les calculateurs du tracteur. Sur l'ATLES 9X5-9X6, cela couvre les gestions moteur EMR et EMR2 - EDC, le calculateur central de véhicule RCC/RCC2, la gestion de transmission TC, la commande de distributeurs ELECTROPILOT et les dispositifs de relevage TCE ; sur l'ARES 7X5, cela se limite à la boîte QUADRISHIFT/TWINSHIFT et au panneau DBD2. Le câble fonctionne avec le Jaltest Link V8.1 et V9.

POINTS FORTS

✔Sur la série ATLES, les deux gestions moteur sont couvertes : EMR avec système pompe-injecteur et EMR2 - EDC, la gestion électronique diesel.
✔Le calculateur central de véhicule RCC/RCC2 et la gestion de transmission TC de l'ATLES sont également inclus dans la couverture.
✔L'hydraulique est incluse : ELECTROPILOT, TCE 15/25/35, TCE15T et TCE 6.
✔Fonctionne avec le Jaltest Link V8.1 et V9, avec un câble de 28 à 30 cm.

POINTS D'ATTENTION

✕La couverture varie fortement selon le modèle ; sur l'ARES 7X5, Jaltest ne gère que la boîte QUADRISHIFT/TWINSHIFT et le panneau DBD2, sans aucune gestion moteur.
✕Les intervalles d'entretien ne sont disponibles que via le panneau d'instruments DBD2, et non via les calculateurs moteur et boîte.
✕Uniquement pour la prise ronde à 14 broches ; pour le connecteur 4+4 broches de la même famille de tracteurs, c'est la JDC519A qui est prévue.
✕À ne pas confondre avec les câbles Claas JDC529A et JDC530A pour moissonneuses-batteuses et Xerion ; ceux-ci ont un connecteur métallique chromé plus petit.

Applications et fonctionnalités

Le câble est destiné aux ateliers qui lisent les tracteurs Claas et Renault dotés de la prise à 14 broches. Les calculateurs présents varient selon la série et la version ; l'ATLES offre la couverture la plus large, l'ARES 7X5 la plus restreinte.

Calculateurs accessibles

  • EMR : Gestion moteur, système pompe-injecteur.
  • EMR2 - EDC : Gestion diesel, ATLES.
  • RCC/RCC2 : Calculateur central de véhicule.
  • TC : Transmission, ATLES.
  • QUADRISHIFT / TWINSHIFT : Transmission, ARES.
  • EHM 24, TRAX, TRAX (CAN) : Transmission, NECTIS.
  • ELECTROPILOT : Commande de distributeurs externes.
  • TCE 15/25/35, TCE15T, TCE 6 : Dispositifs de relevage.
  • DBD2 : Panneau d'instruments avec entretien.

Ce que vous pouvez faire

  • Codes défaut : Lecture et effacement, avec description.
  • Valeurs de mesure : Consultation des valeurs actuelles des capteurs.
  • Seuils d'alarme : réglage pour les valeurs anormales.
  • Entretien : Intervalles via le DBD2.

Mode d'emploi

  1. Repérer le connecteur : Recherchez la prise ronde à 14 broches dans la cabine.
  2. Vérifier les broches : Contrôlez le plastique noir et le motif des broches.
  3. Branchement : Serrez le JDC525A à l'aide de la bague moletée.
  4. Association du Link : Raccordez le côté OBD2 et mettez le contact.
  5. Lecture : Sélectionnez Claas ou Renault, puis la série.

Véhicules et applications compatibles

Ce qui compte, c'est le connecteur, pas le modèle. Le câble convient à tout tracteur Claas ou Renault doté de la prise de diagnostic ronde à 14 broches dans la cabine. Les séries couvertes par la couverture AGV Jaltest figurent ci-dessous ; au sein de ces mêmes séries, les versions à 14 broches et à 4+4 broches coexistent.

Claas / Renault :

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7 : 1996 - 2009.
  • ARES 7X0 / 7X5 : 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836) : 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946) : 2000 - 2015.
  • CELTIS : 2003 - 2008.
  • NECTIS : 2004 - 2014.
  • PALES : 1998 - 2004.
  • ERGOS : Sans années de construction spécifiées.
💡
Bon à savoir : La prise de diagnostic ronde se trouve dans la cabine. Ce câble possède une fiche en plastique noir avec bague moletée ; les câbles Claas pour moissonneuses-batteuses et Xerion ont au contraire une fiche métallique chromée. Vérifiez d'abord la couleur et le matériau de la prise de votre tracteur, puis comptez les broches avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC525A) | Câble adaptateur Claas/Renault 14 broches OBD - 16 broches OBD2 | Véhicule agricole

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Les types de véhicules ou d'engins sur lesquels vous pouvez utiliser le câble. Vous voyez ainsi s'il convient à votre atelier.Types de véhicules
  • Machine agricole

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • AGV agriculture

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
OBD 14 broches
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Calculateurs
Moteur, transmission, hydraulique et tableau de bord
Numéro de référence
JDC525A

Autres caractéristiques

Application
Tracteurs Claas et Renault avec la prise ronde à 14 broches
Unités de commande
EMR et EMR2 - EDC (moteur), RCC/RCC2 (unité centrale du véhicule), TC, QUADRISHIFT/TWINSHIFT, EHM 24 et TRAX (transmission), ELECTROPILOT et TCE (hydraulique), DBD2 (tableau de bord)
Nécessaire pour l'utilisation
Jaltest Link V8.1 ou V9 avec une licence Jaltest AGV
