Jaltest  |  SKU : JDC530A

Jaltest (JDC530A) | Câble adaptateur Claas 8 broches OBD - 16 broches OBD2 | Véhicule agricole

€156,95 TTC
€129,71 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

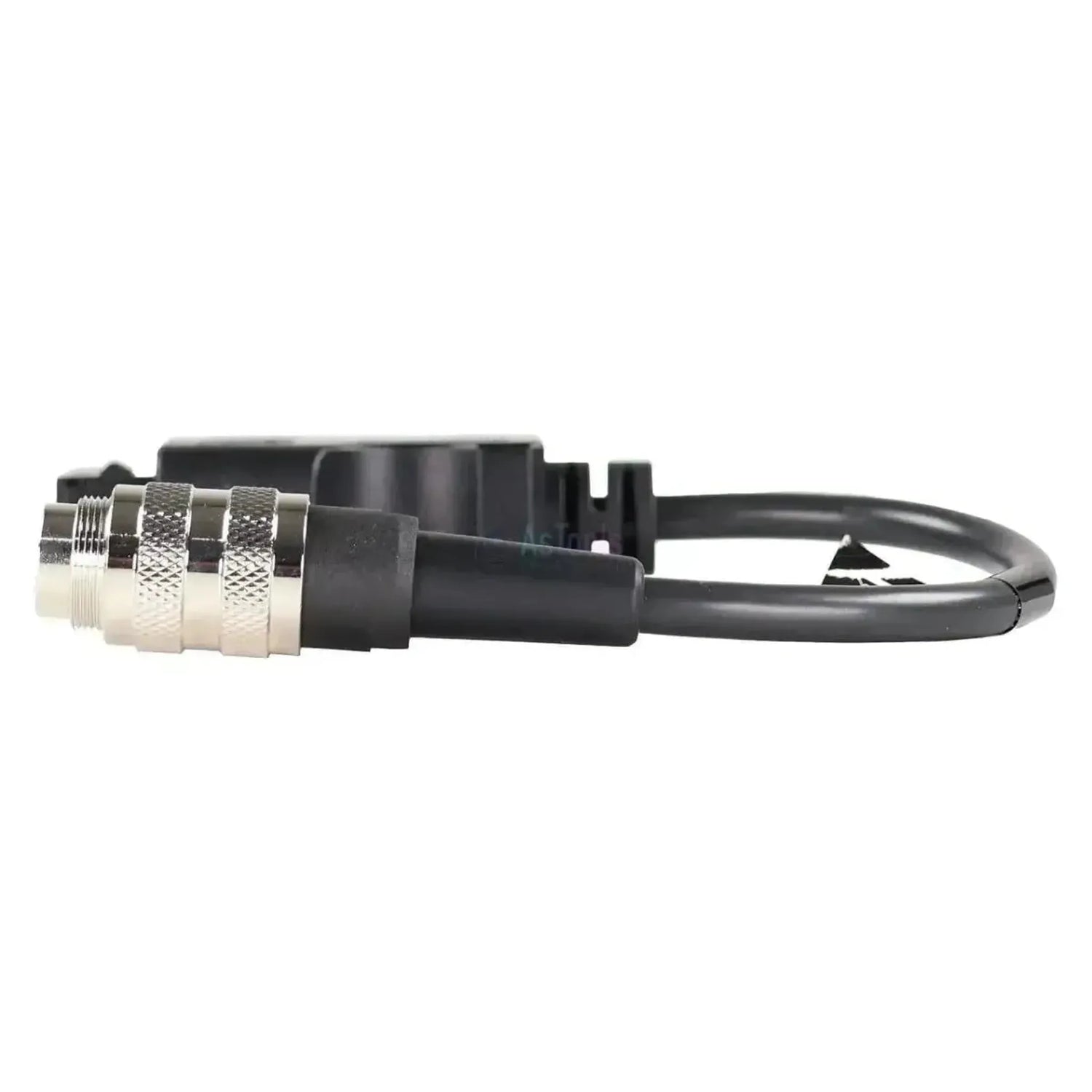

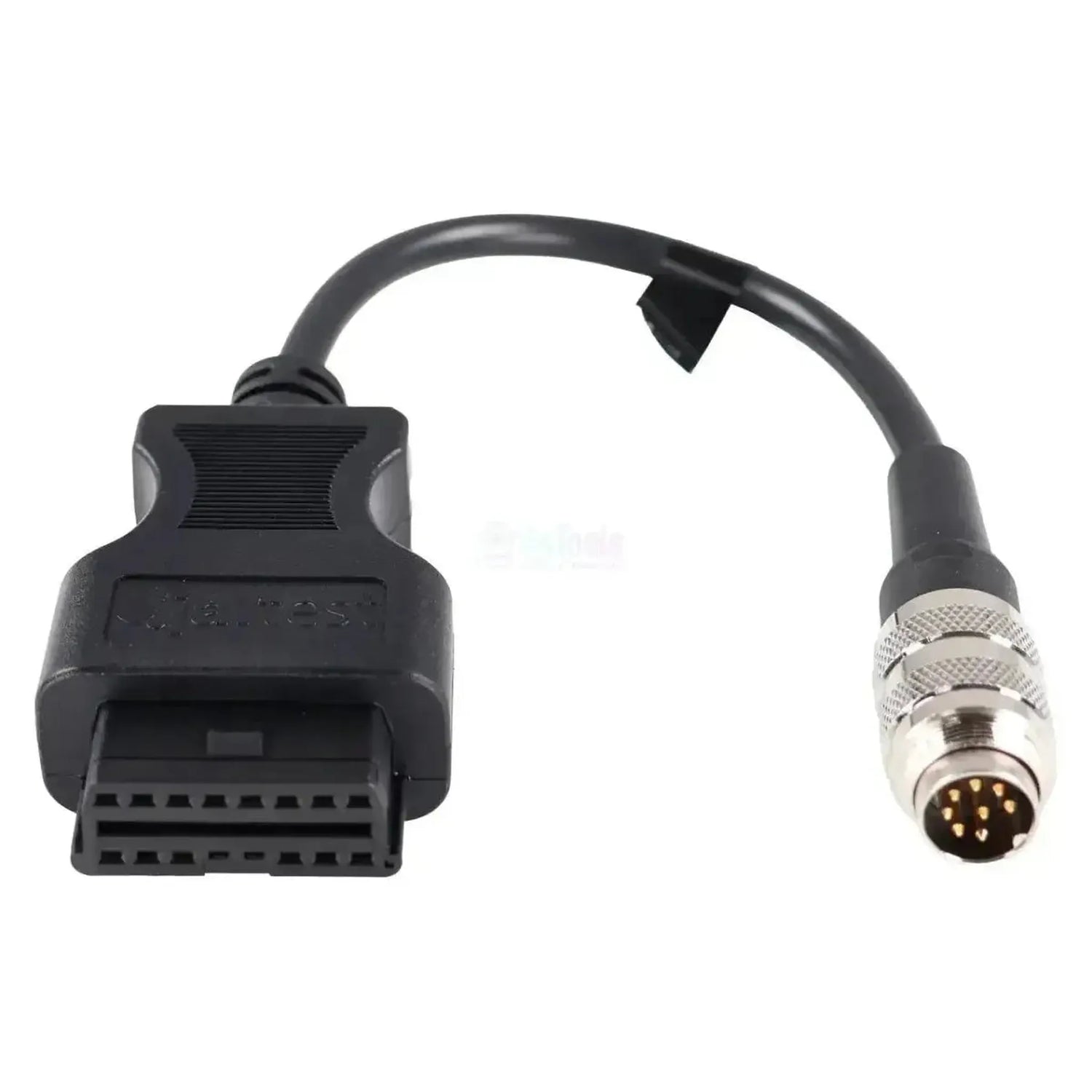

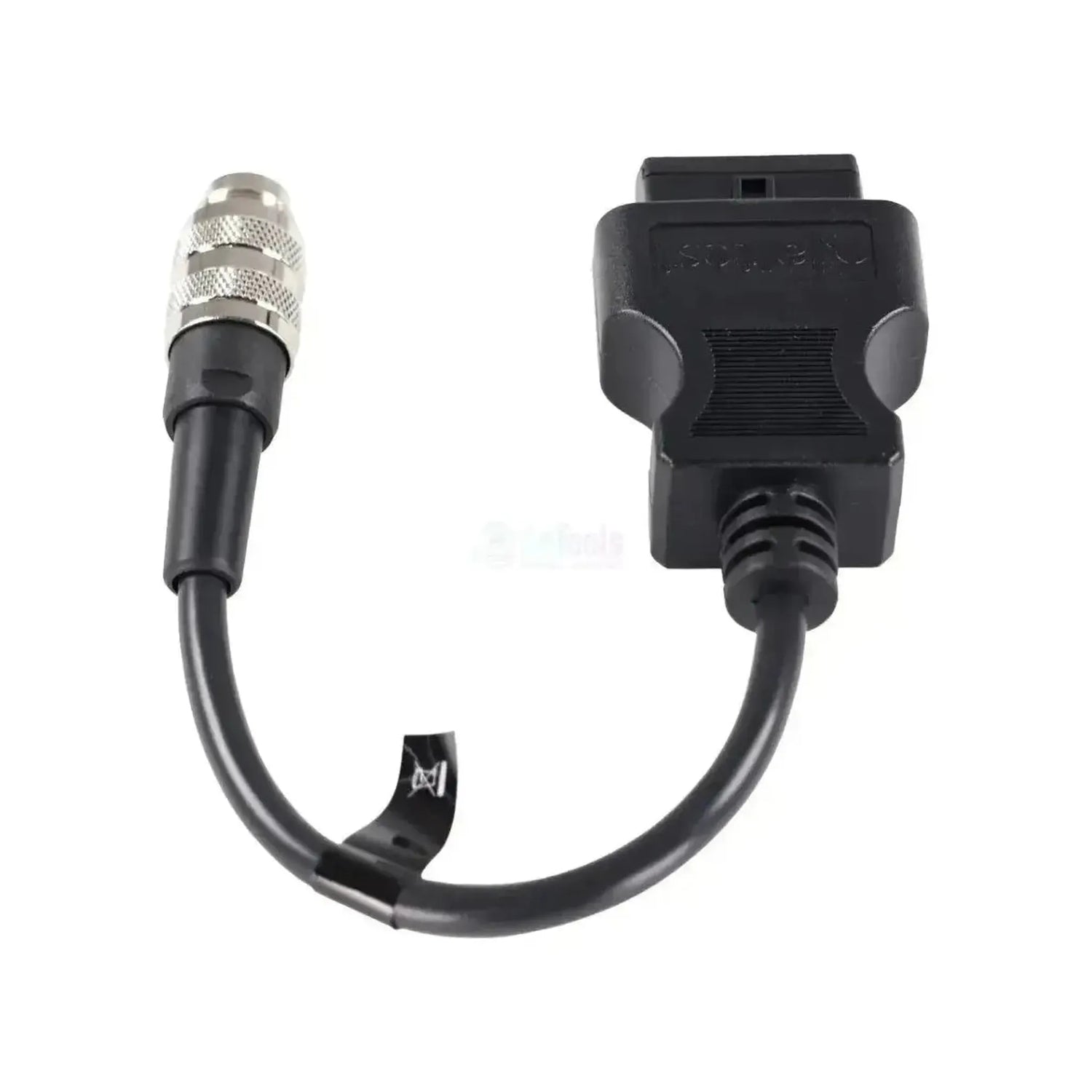

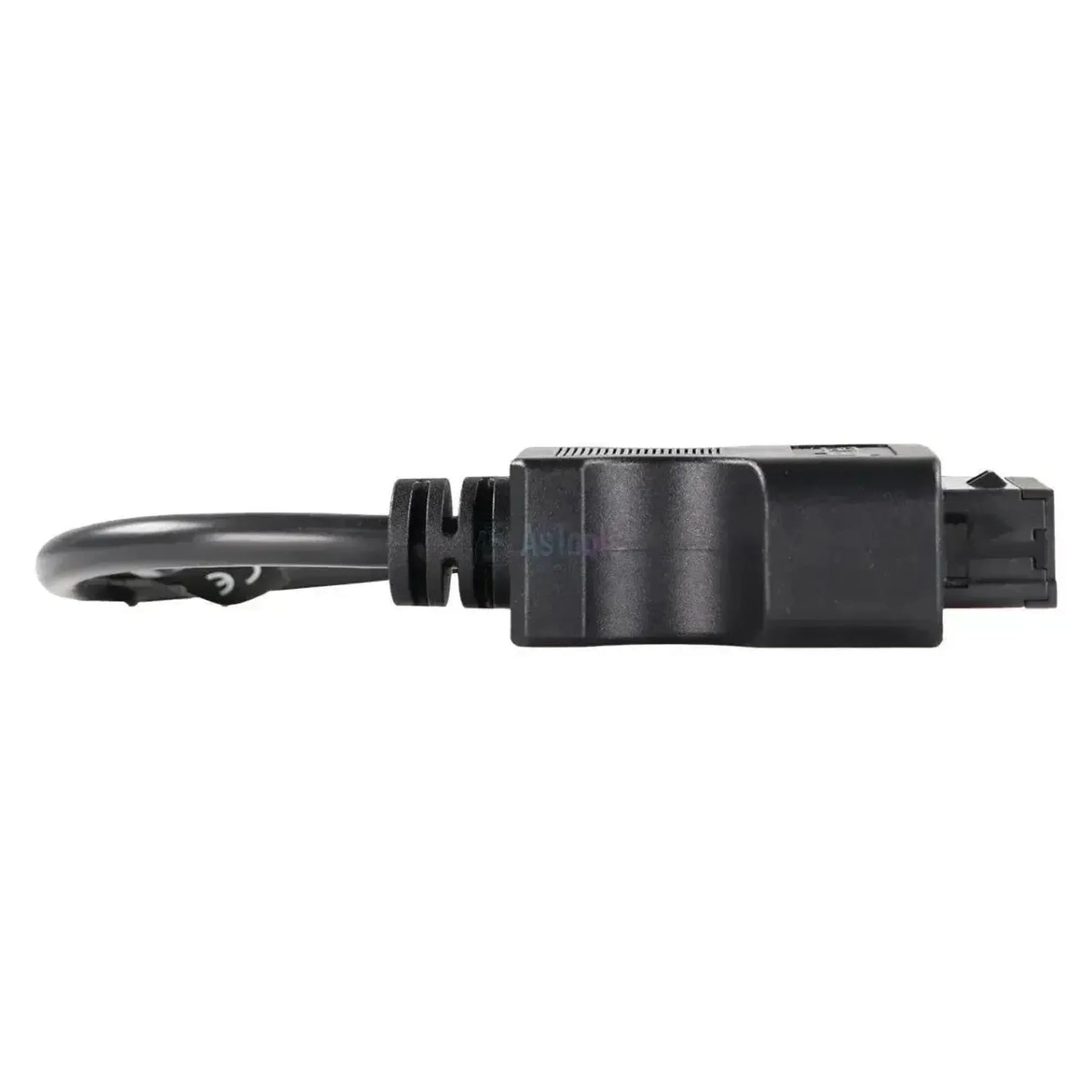

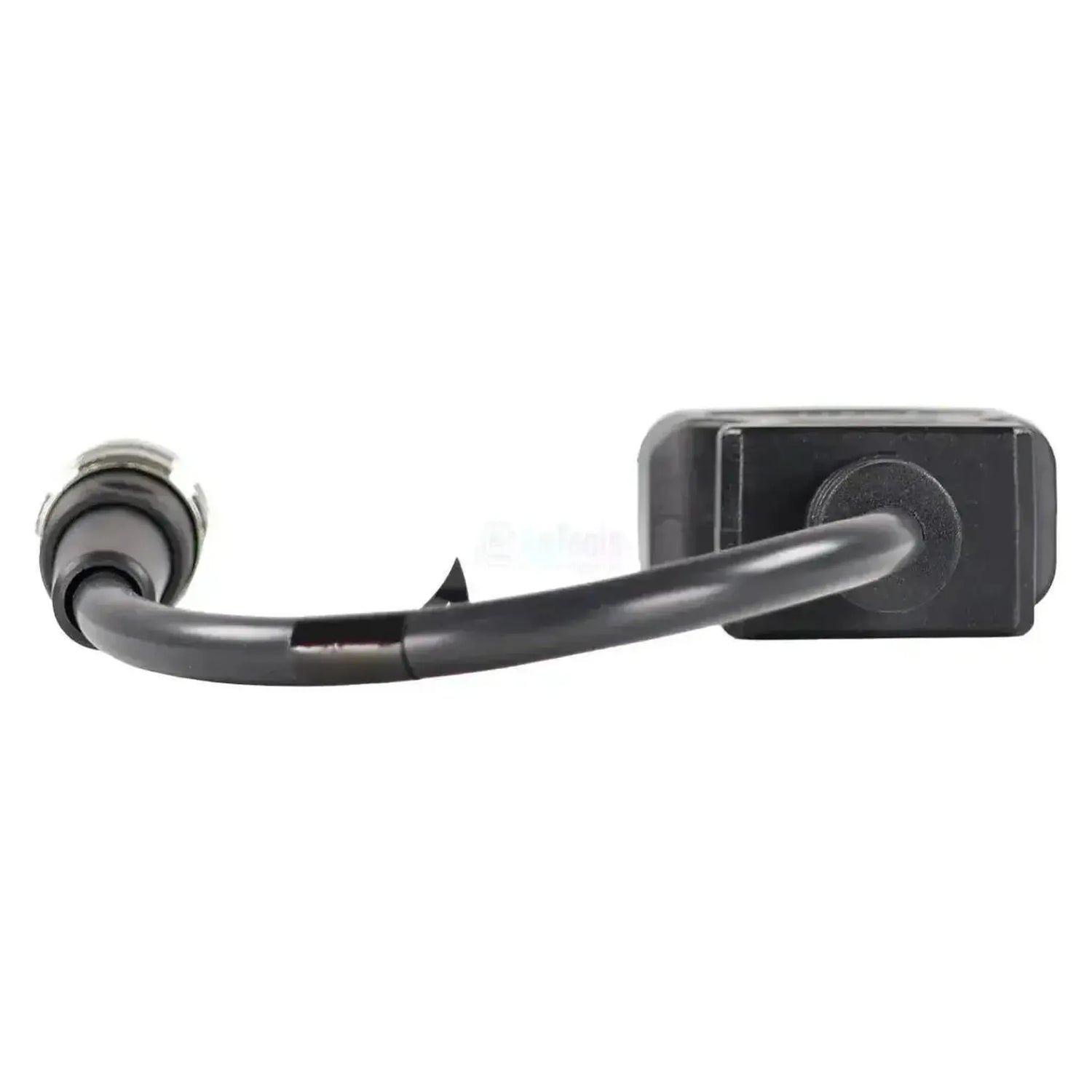

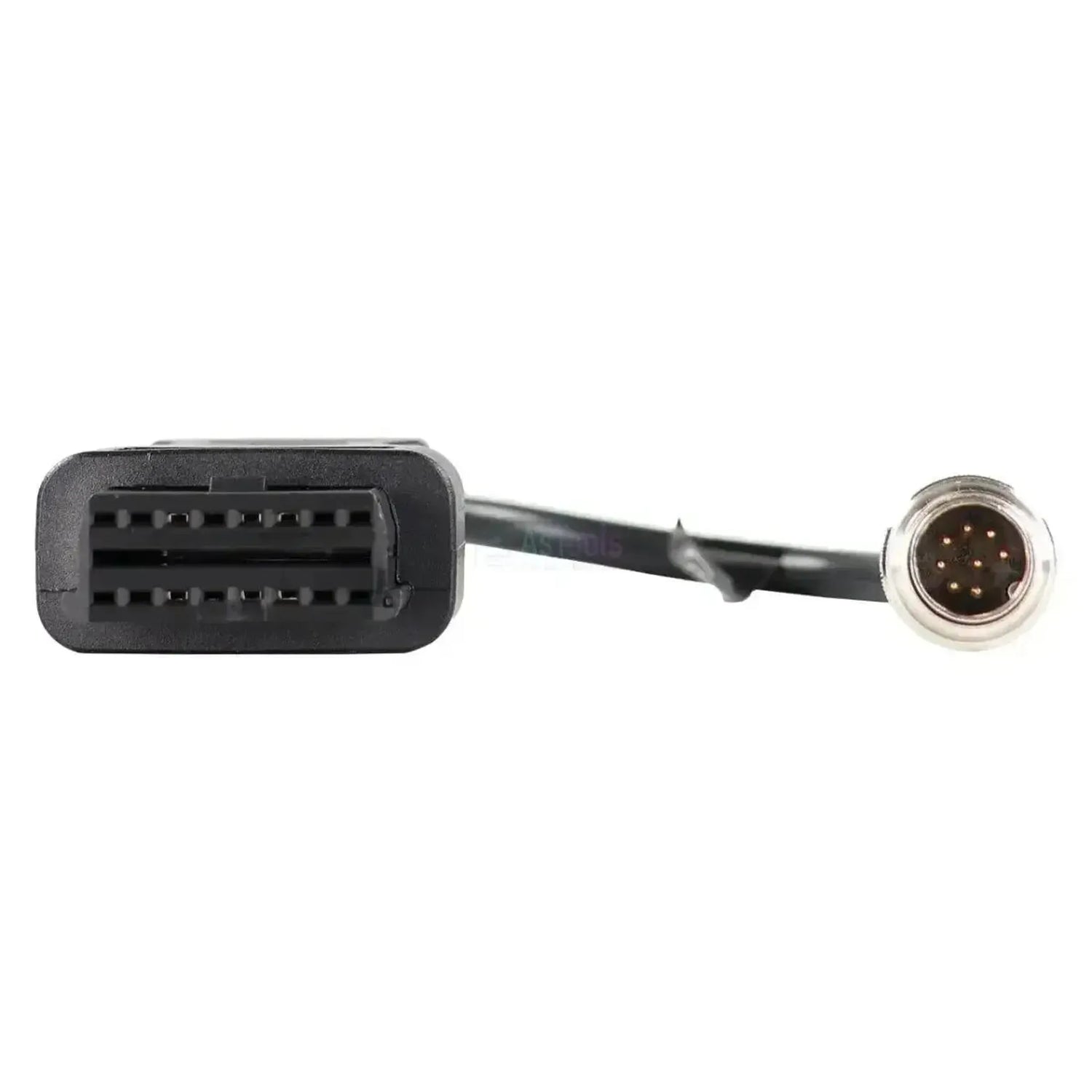

De Jaltest JDC530A koppelt de 8-polige ronde diagnoseaansluiting van Claas-maaidorsers en de Xerion-serie aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een compacte verchroomde metalen stekker met kartelmoer en 8 vergulde pennen, zeven in een kring rond één middenpen. Het snoer meet 28 tot 30 cm.

Via die koppeling komt de Jaltest-software op het machinenetwerk. U bereikt de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF, het MR unit-pompsysteem en de Caterpillar-motorregelingen, de transmissie, de nabehandeling SCR en de dorsregelingen SAM, RTR, RSM, GUA en YMM. Hoeveel daarvan aanwezig is, verschilt per serie. De kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de regeleenheden van het dorsproces: SAM (zeven), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting).
✔Alle Caterpillar-motorregelingen die Claas toepast (3126 B, C-6.6, C-9, C-9.3 en C-13, zowel CDL als J1939), plus het MR unit-pompsysteem.
✔Ook de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF en de GPS-spoorvolging ATP.
✔Op de Xerion daarnaast de transmissieregelingen TCU en VDC en de elektrohydraulische besturing ESM; met 28 tot 30 cm blijft de kabel kort op het krappe aansluitpunt.

AANDACHTSPUNTEN

✕Opgegeven voor de Jaltest Link V8.1. Onder referentienummer JDC530A9 bestaat dezelfde 8-polige Claas-kabel als aparte uitvoering.
✕Alleen voor de 8-polige aansluiting; voor de 7-polige uitvoering op dezelfde machines is de JDC529A bedoeld.
✕De twee stekkers lijken sterk op elkaar. Tel de pennen in de buitenring; zeven rond een middenpen is deze kabel, zes rond een middenpen is de JDC529A.
✕Welke systemen u bereikt, hangt sterk af van de serie; een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, en de hefinrichting EHC van de Xerion heeft beperktere mogelijkheden.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en loonbedrijven die Claas-maaidorsers en de Xerion uitlezen. Welke regeleenheden aanwezig zijn, verschilt sterk per serie en bouwjaar; een MEGA voert er een handvol, een LEXION ruim twintig.

Regeleenheden die u kunt benaderen

  • ADM 2 en ADM 3: Interface machineregeling en motor.
  • VBM en XIF: Boordcomputer maaidorser en Xerion.
  • MR: Motorregeling, unit-pompsysteem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 en C-13.
  • Transmissie: EHS, GDM, TCU en VDC.
  • Oogstsysteem: ACU, SAM, RTR, RSM, GUA en YMM.
  • Nabehandeling: SCR/DEF en SCR Bluetec.
  • Besturing: ATP (GPS-spoorvolging) en ESM.
  • Hydrauliek: EHC (hefinrichting) en HYD.
  • Overige modules: OPM, EXT en verlichting WLP.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Onder meer Caterpillar en SCR Bluetec.
  • Diagnosewaarschuwingen: Onder meer ADM 2 en MR.
  • Aanvullende acties: Bij SCR Bluetec.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde metalen aansluiting in de cabine.
  2. Pennen tellen: Zeven pennen rond een middenpen hoort bij deze kabel.
  3. Aansluiten: Draai de JDC530A vast met de kartelmoer.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Contact aan, kies Claas en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Claas-maaidorser en Xerion met de 8-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komt ook de 7-polige uitvoering voor.

Claas:

  • XERION: 1997 - heden.
  • LEXION-serie: Maaidorser.
  • TUCANO-serie: Maaidorser.
  • TRION-serie: Maaidorser.
  • MEDION-serie: Maaidorser.
  • AVERO-serie: Maaidorser.
  • MEGA-serie: Maaidorser.
  • DOMINATOR-serie: Maaidorser.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine en heeft een verchroomde metalen huls. Claas gebruikt op deze machines twee bijna gelijke stekkers, die alleen in penaantal verschillen. Acht pennen hoort bij deze kabel, zeven pennen bij de JDC529A. Tel de pennen in de aansluiting op uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Véhicule agricole

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct

Utilisation

Numéro de référence
JDC530A

Autres caractéristiques

Toepassing
Claas-maaidorsers en Xerion met de 8-polige ronde aansluiting
Aansluiting machinezijde
8-pins OBD (rond, verchroomd metaal; zeven pennen in een kring rond één middenpen)
Regeleenheden
ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU en VDC, ACU, SAM, RTR, RSM, GUA en YMM, SCR/DEF en SCR Bluetec, ATP en ESM, EHC, HYD, OPM, EXT en WLP
Nodig om te gebruiken
Jaltest Link V8.1 met een licentie voor Jaltest AGV
