Jaltest  |  SKU : JDC533A

Jaltest (JDC533A) | Câble adaptateur Caterpillar 14 broches OBD - 16 broches OBD2 | Moteur à combustion

€344,95 TTC
€285,08 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

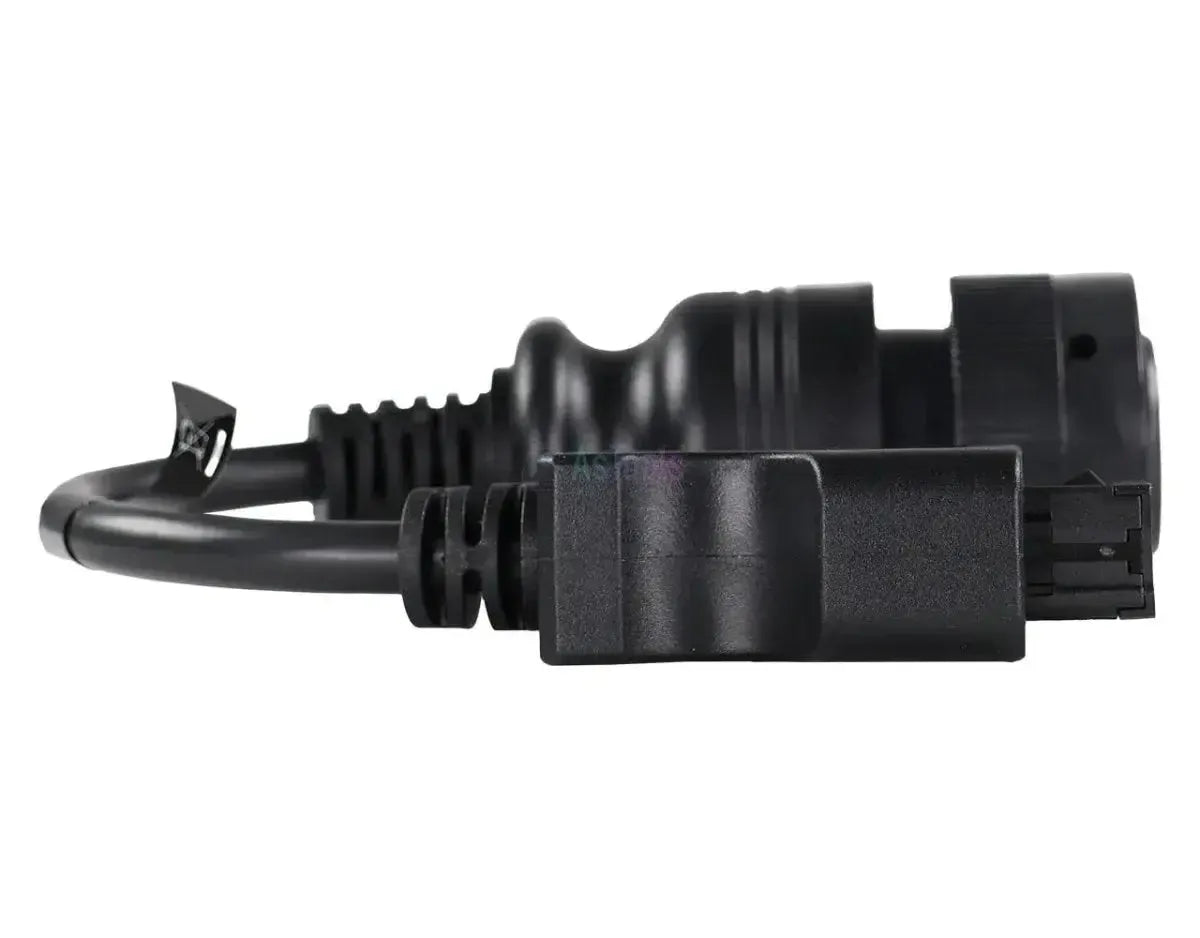

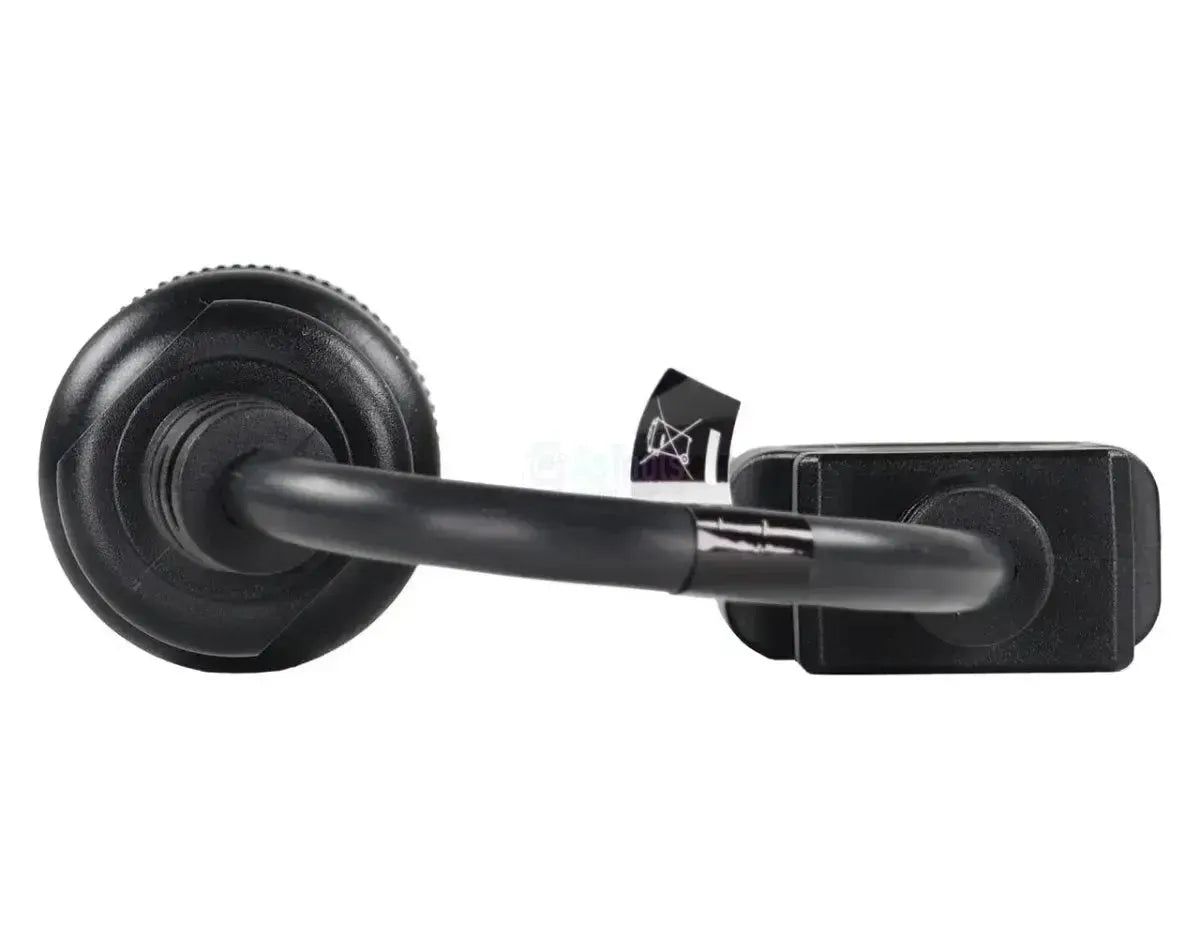

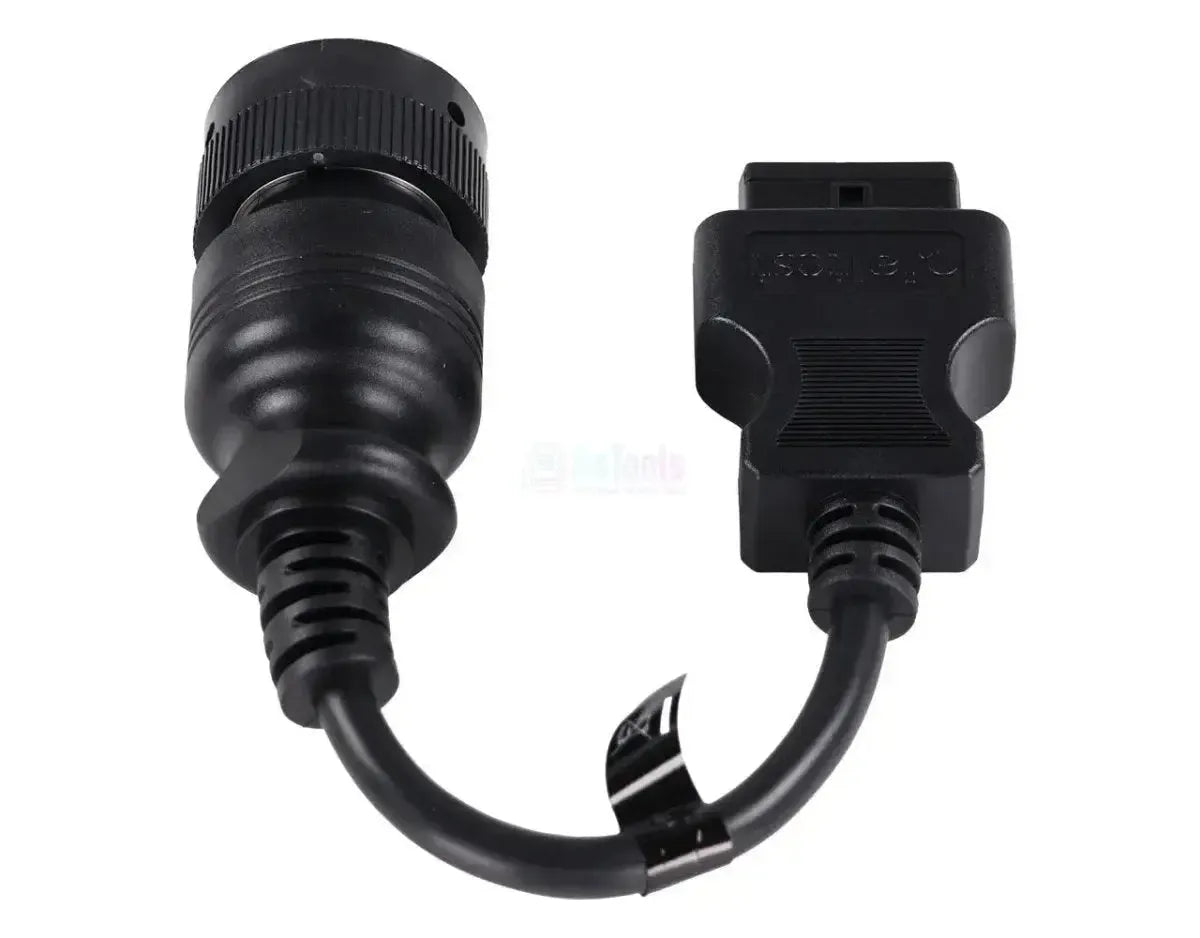

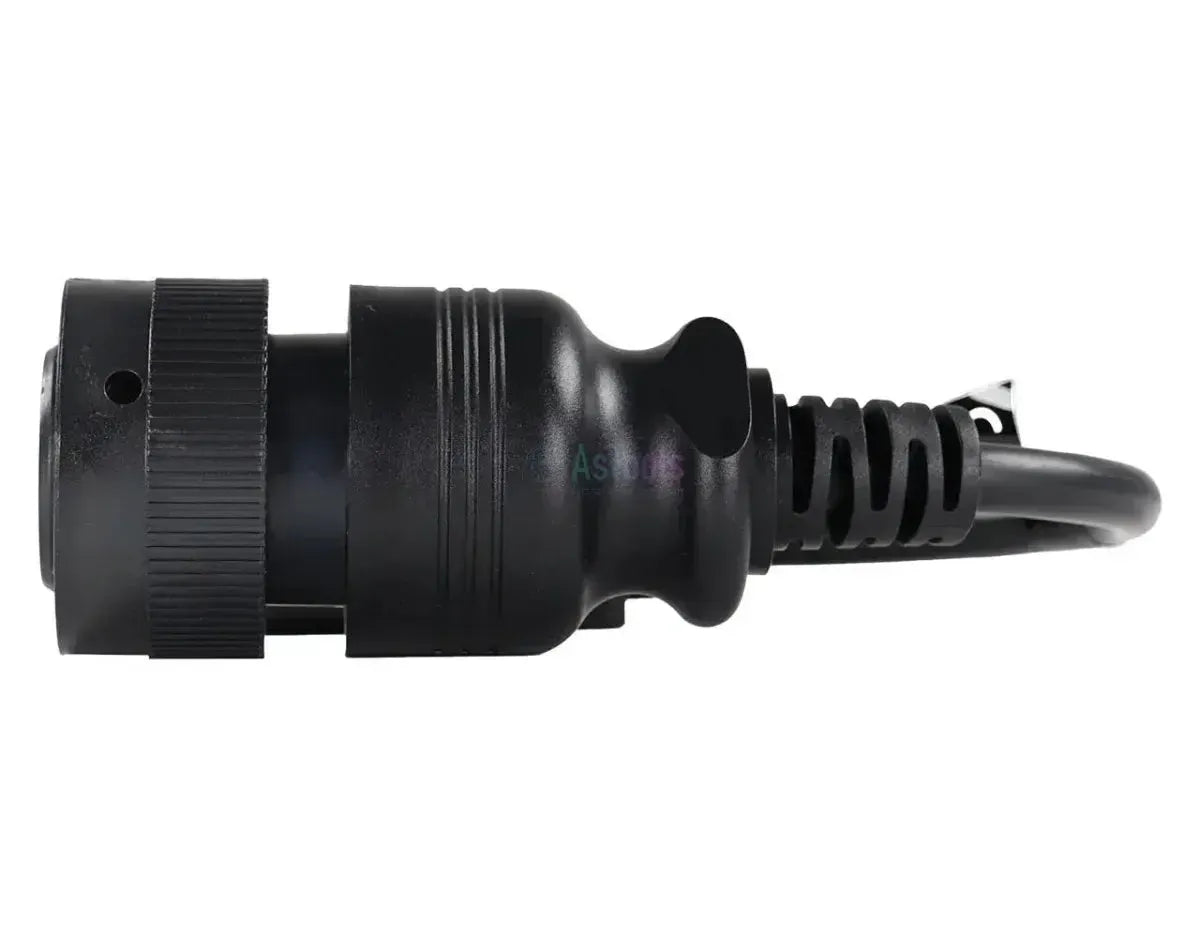

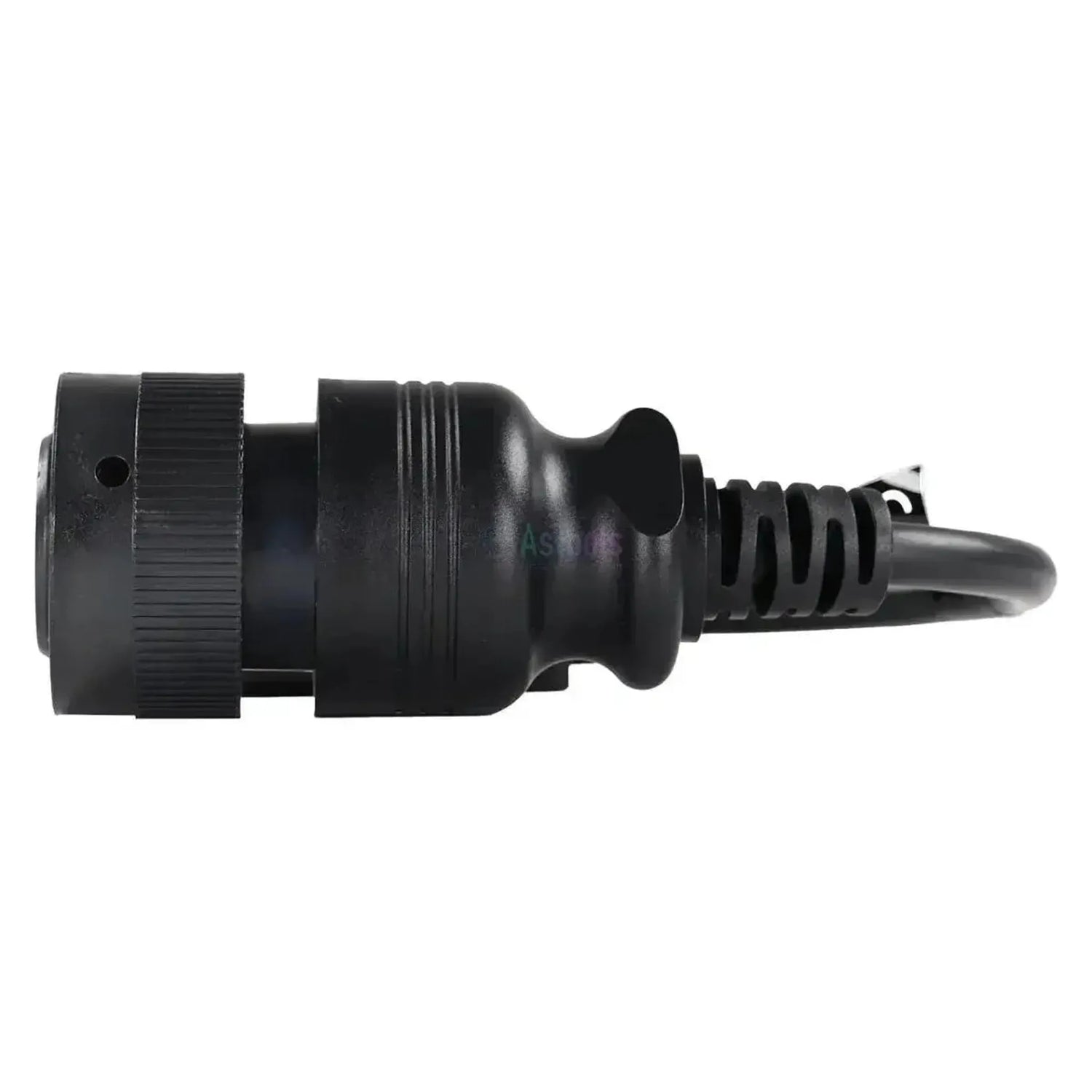

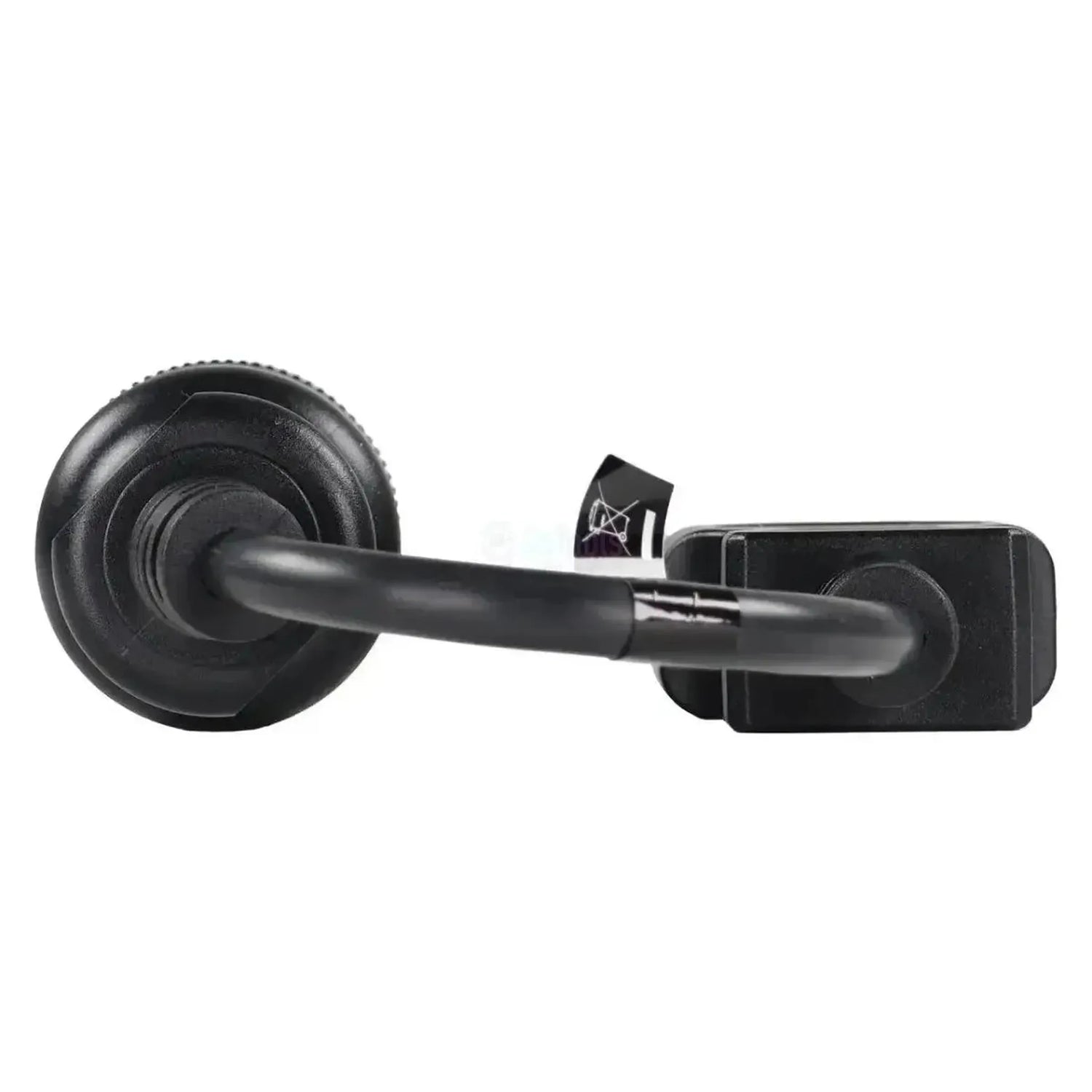

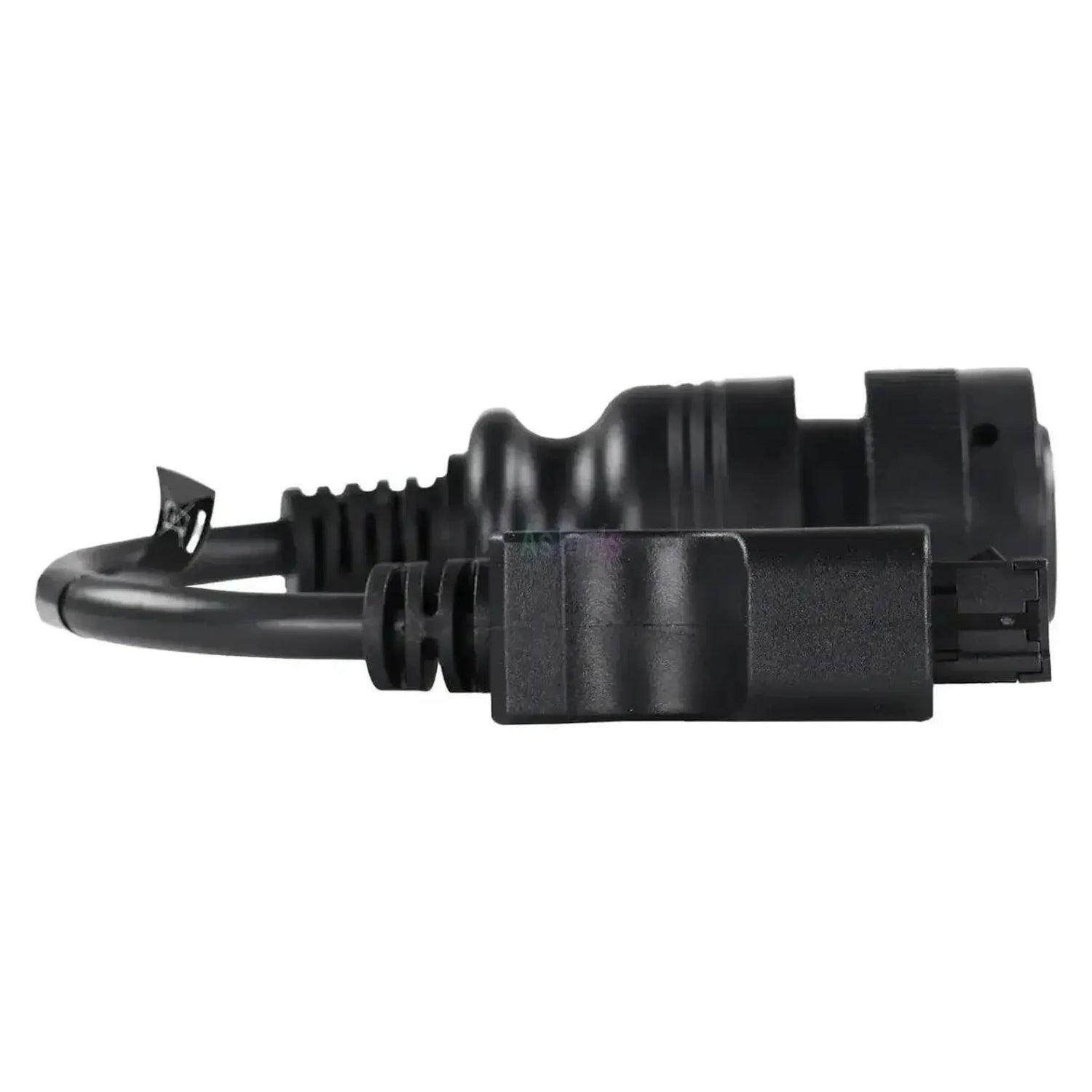

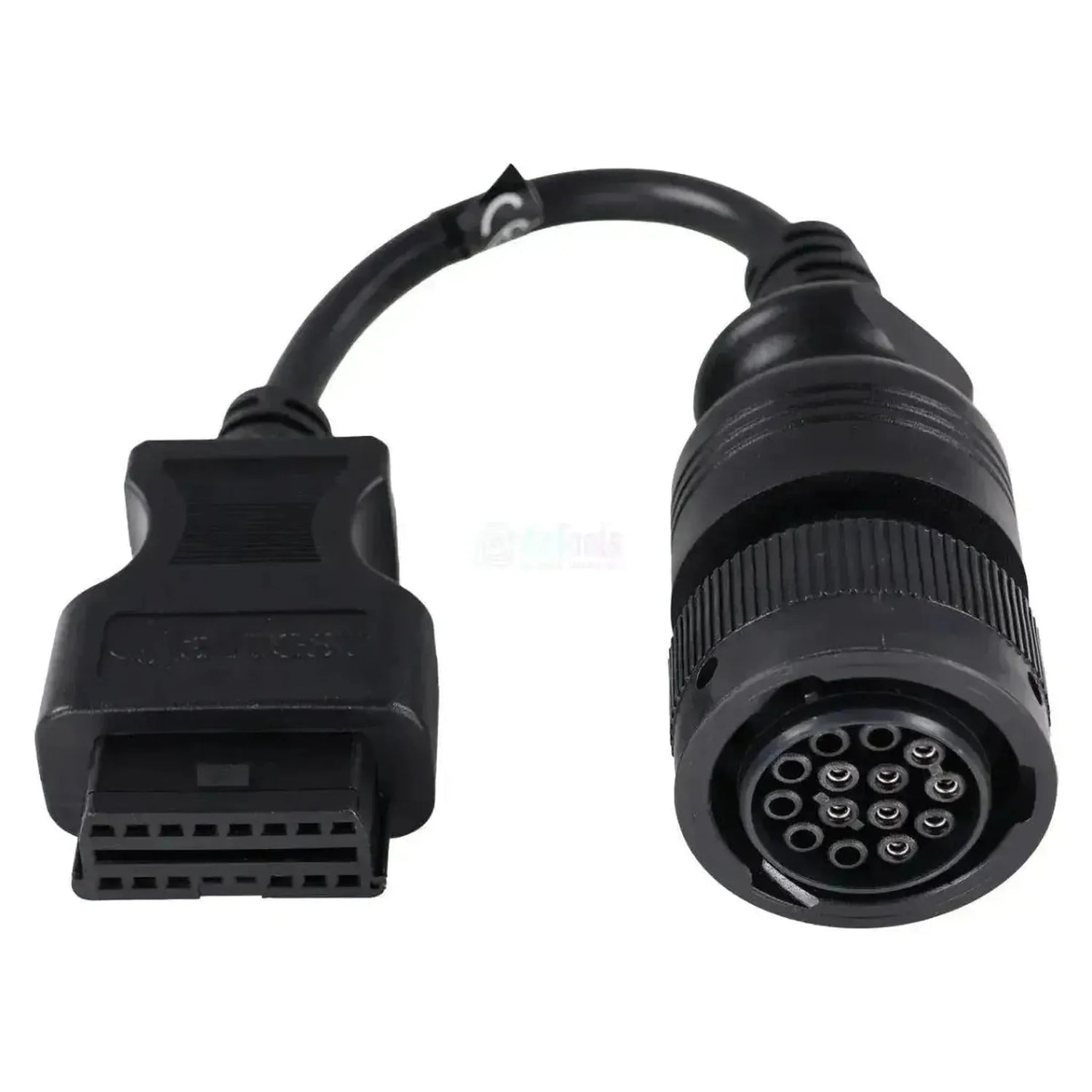

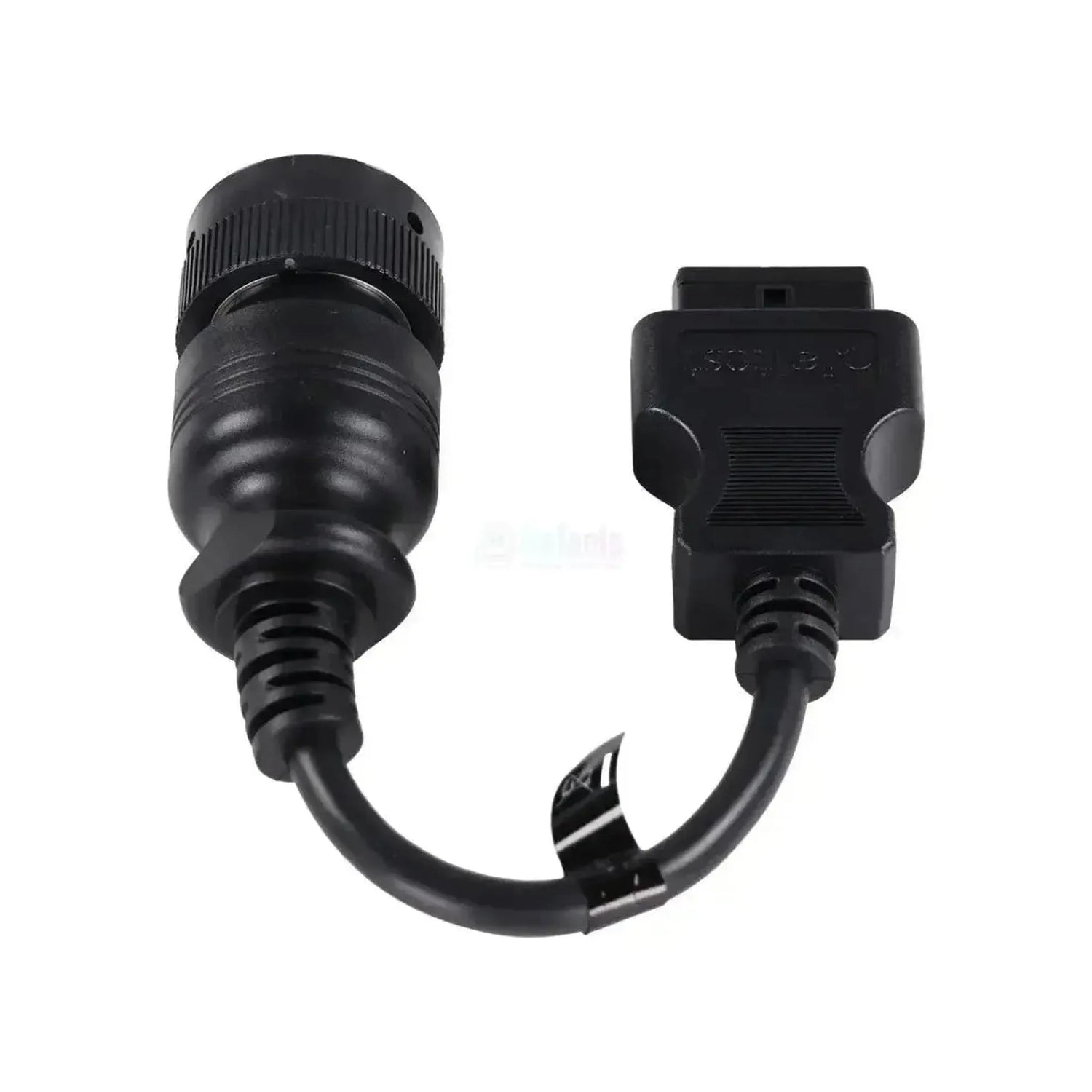

De Jaltest JDC533A verbindt de merkeigen 14-pins diagnoseaansluiting van Caterpillar met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte bajonetstekker met geribbelde koppelring; van de veertien posities zijn er acht bezet. De stekker zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.

Via deze koppeling komt de Jaltest-software op de Caterpillar Data Link (CDL), waar de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Ontsluit de Caterpillar Data Link (CDL), de merkeigen diagnoselijn met foutcodes, meetwaarden en ECU-gegevens.
✔Leest ook de EMCP-regeling voor stroomopwekking uit bij de stationaire Caterpillar-motoren.
✔Ook de oudere SAE J1708-lijn staat in de dekking, onder meer bij de 3406.
✔Inzetbaar op machines van uiteenlopende bouwers, want bepalend is de CAT-motorserie.

AANDACHTSPUNTEN

✕De J1939-regeleenheid levert bij deze motoren geen functies; alle bruikbare diagnose loopt via CDL.
✕Onderhoudsintervallen, componentaansturing en parameters staan voor de Caterpillar-motoren niet in de dekking.
✕Alleen voor de 14-pins stekker; voor de 9-pins CAT/Perkins-aansluiting is de JDC505A bestemd.
✕Zes van de veertien posities zijn leeg; dat hoort zo en wijst niet op een defect.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.

Regeleenheden die u kunt benaderen

  • CDL: Motorregeling, volledige uitlezing.
  • SAE J1708: Oudere lijn, onder meer 3406.
  • EMCP: Stroomopwekking, stationair.
  • J1939: Motorregeling, zonder functies.

Wat u kunt doen

  • Foutcodes: Lezen en wissen via CDL.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Signaal bij waarden buiten bereik.
  • ECU-gegevens: Ook van de EMCP-regeling.

Zo gebruikt u hem

  1. Stekker controleren: Tel de veertien posities in de aansluiting.
  2. Aansluiten: Steek de stekker erop en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Caterpillar, de motor en CDL.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.

Caterpillar:

  • 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
  • 3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B.
  • 3600-serie: 3606, 3608, 3612 en 3616.
  • C-serie: De C-motoren van C1.1 tot en met C9.3B.
  • G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06.

Toepassingen:

  • Ingebouwd: In bouwmachines, landbouwmachines, hefwerktuigen en generatorsets.
💡
Goed om te weten: De 14-pins Caterpillar-stekker is geheel zwart en telt veertien posities in het binnenwerk. De 9-pins CAT/Perkins-stekker heeft een grijze koppelring met roodbruin binnenwerk en hoort bij de JDC505A. Tel de posities in de aansluiting van uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Le kit de câbles dont ce câble fait aussi partie. Si vous possédez déjà ce kit, il est inutile d'acheter le câble séparément.Fait partie du kit de câbles
Kit de câbles OHW de base

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • OHW engins de chantier

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
Connecteur à baïonnette à 14 broches, femelle
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Calculateurs
CDL, J1939, SAE J1708, EMCP
Numéro de référence
JDC533A

Autres caractéristiques

Toepassing
Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
Lengte
28 - 30 cm
Segment
Verbrandingsmotor
Onderdeel van kabelset
OHW-kabelset basis (70002030)
Nodig om te gebruiken
Jaltest Link V8.1 of V9
