Jaltest  |  SKU : JDC505A

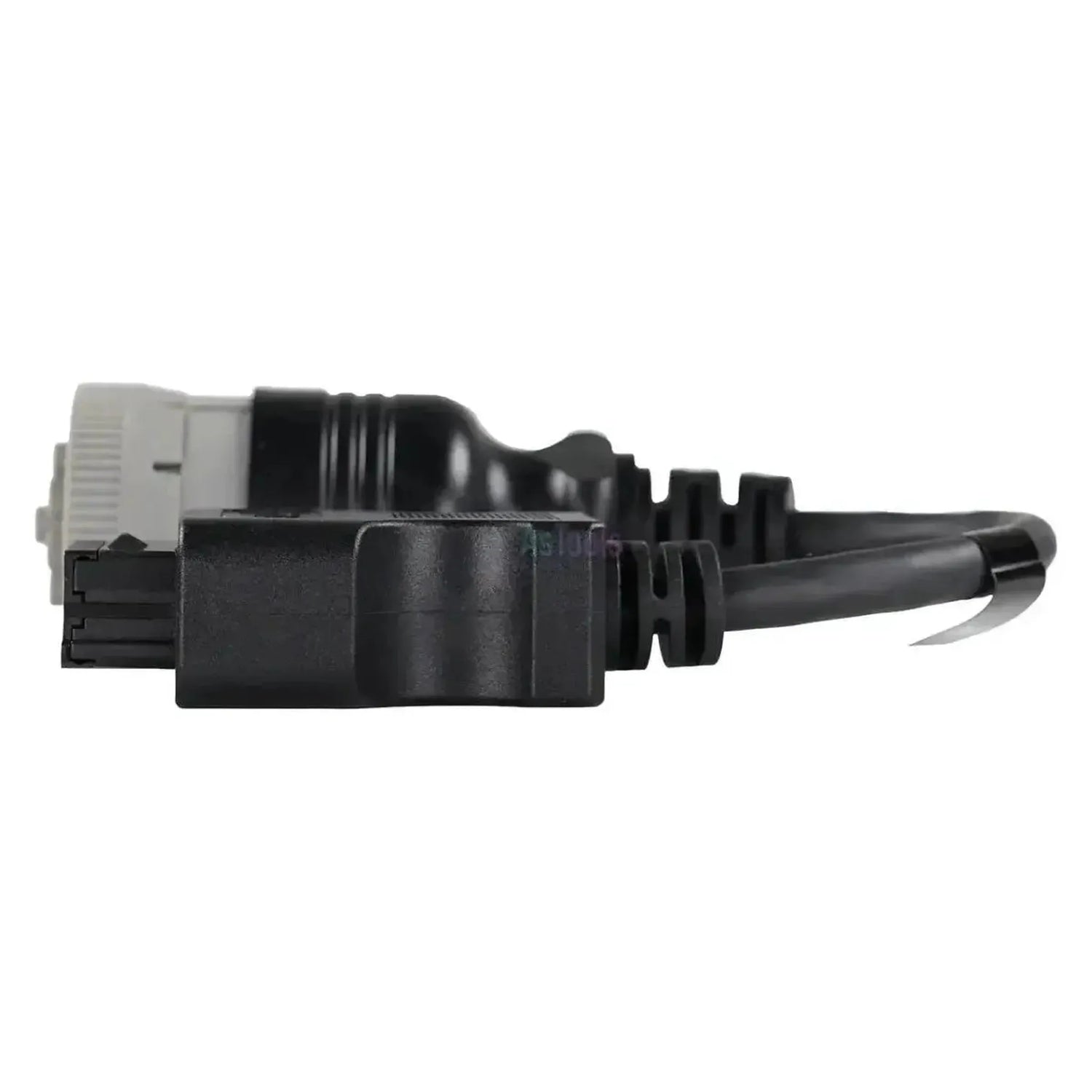

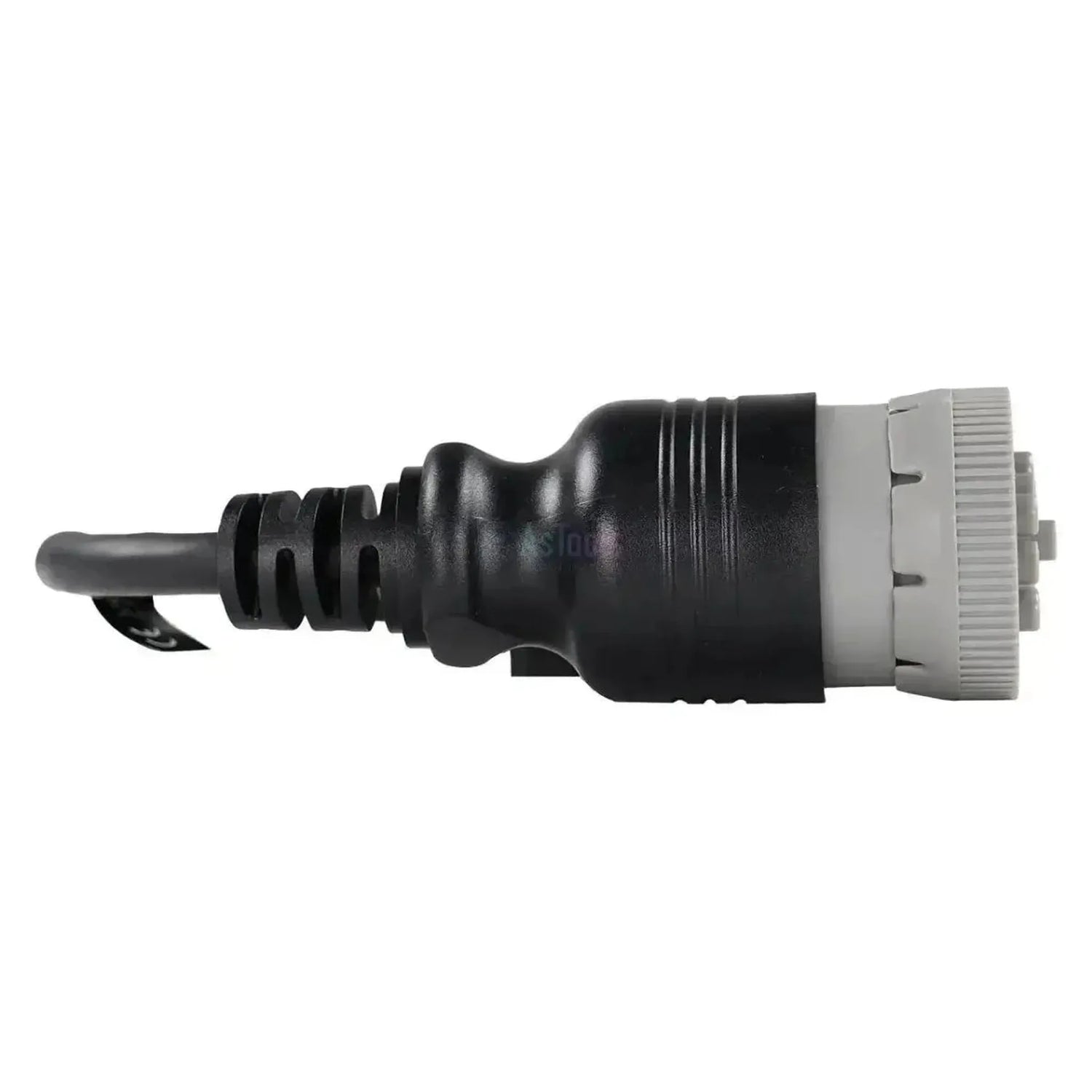

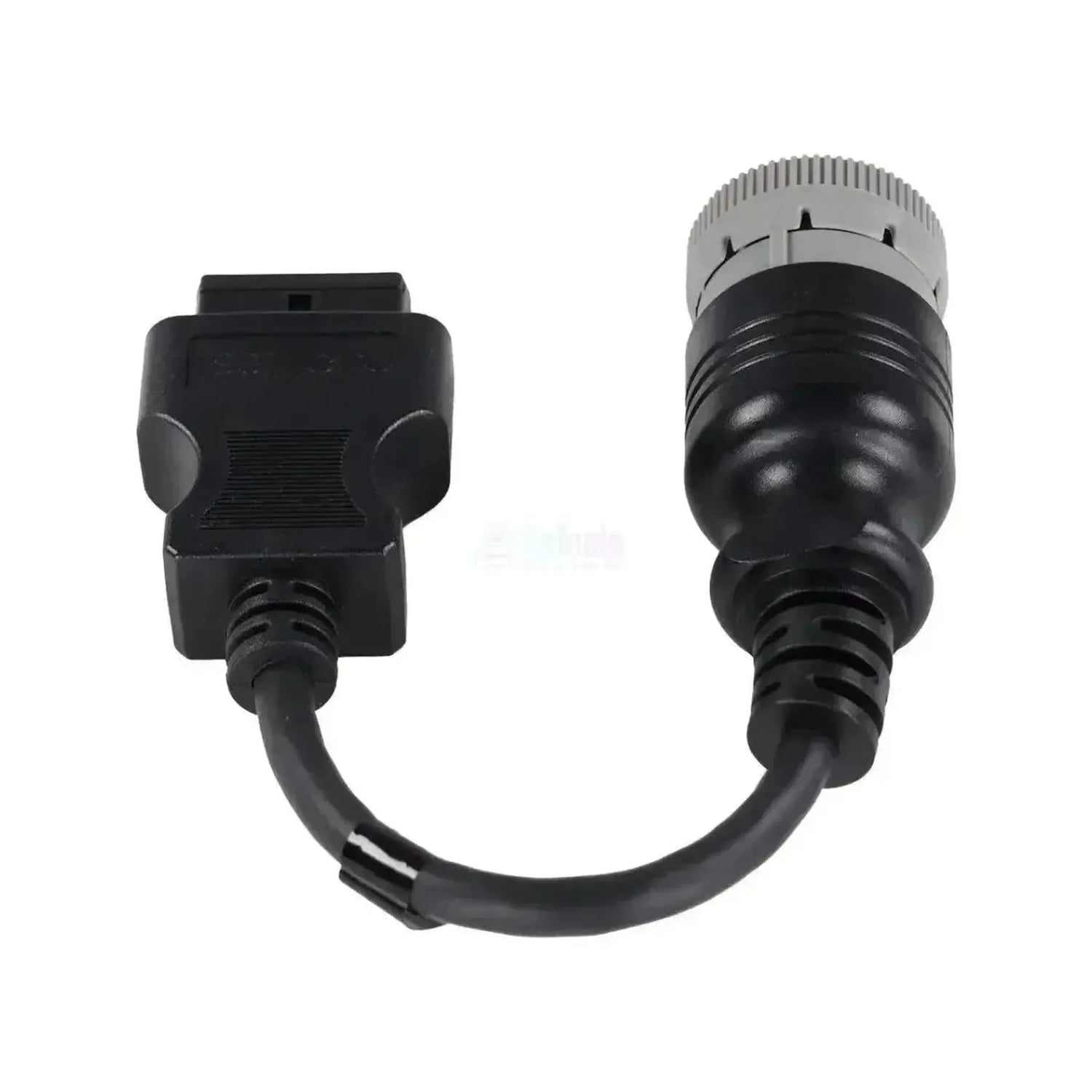

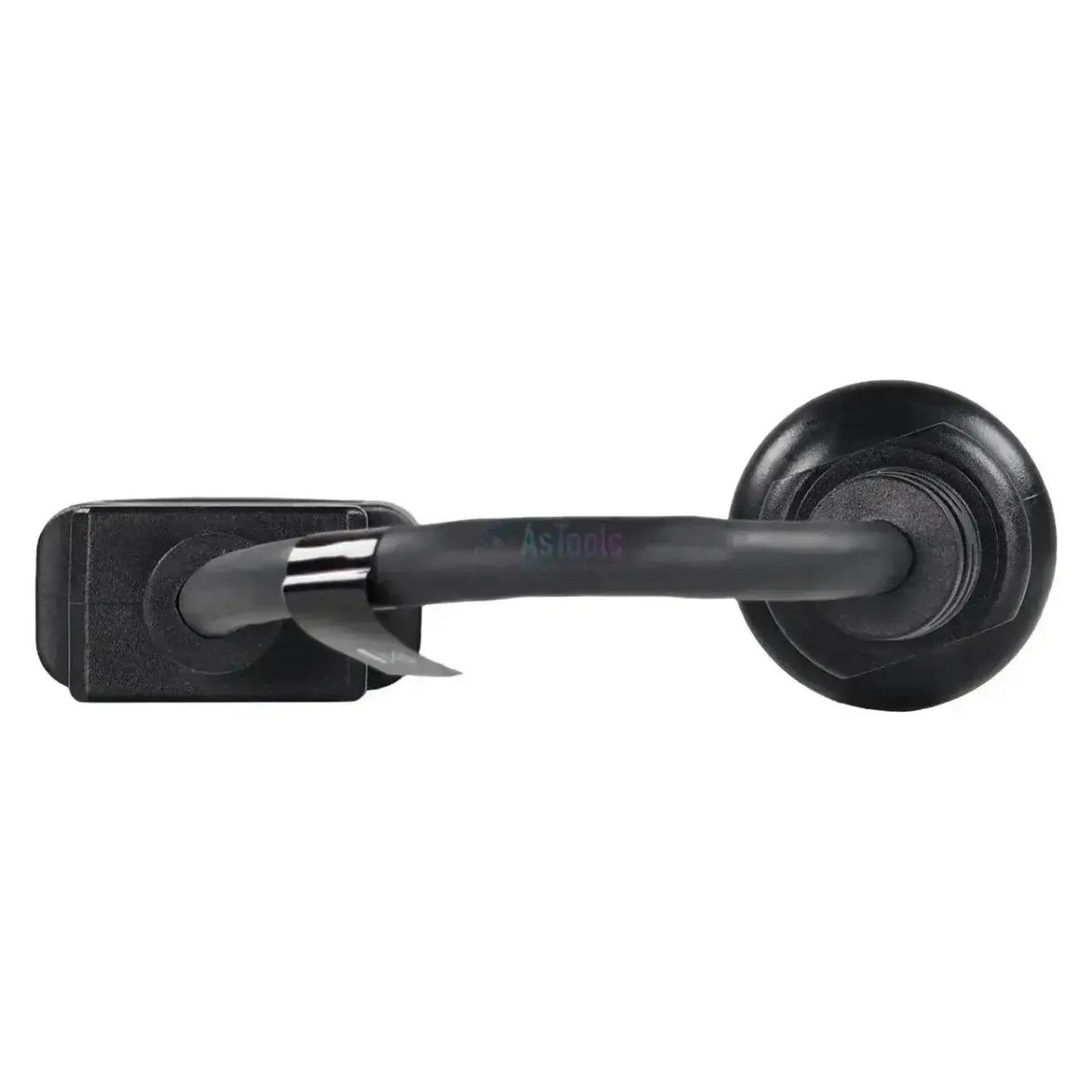

Jaltest (JDC505A) | Câble adaptateur CAT/Perkins 9 broches OBD - 16 broches OBD2 | Moteur à combustion

€213,95 TTC
€176,82 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

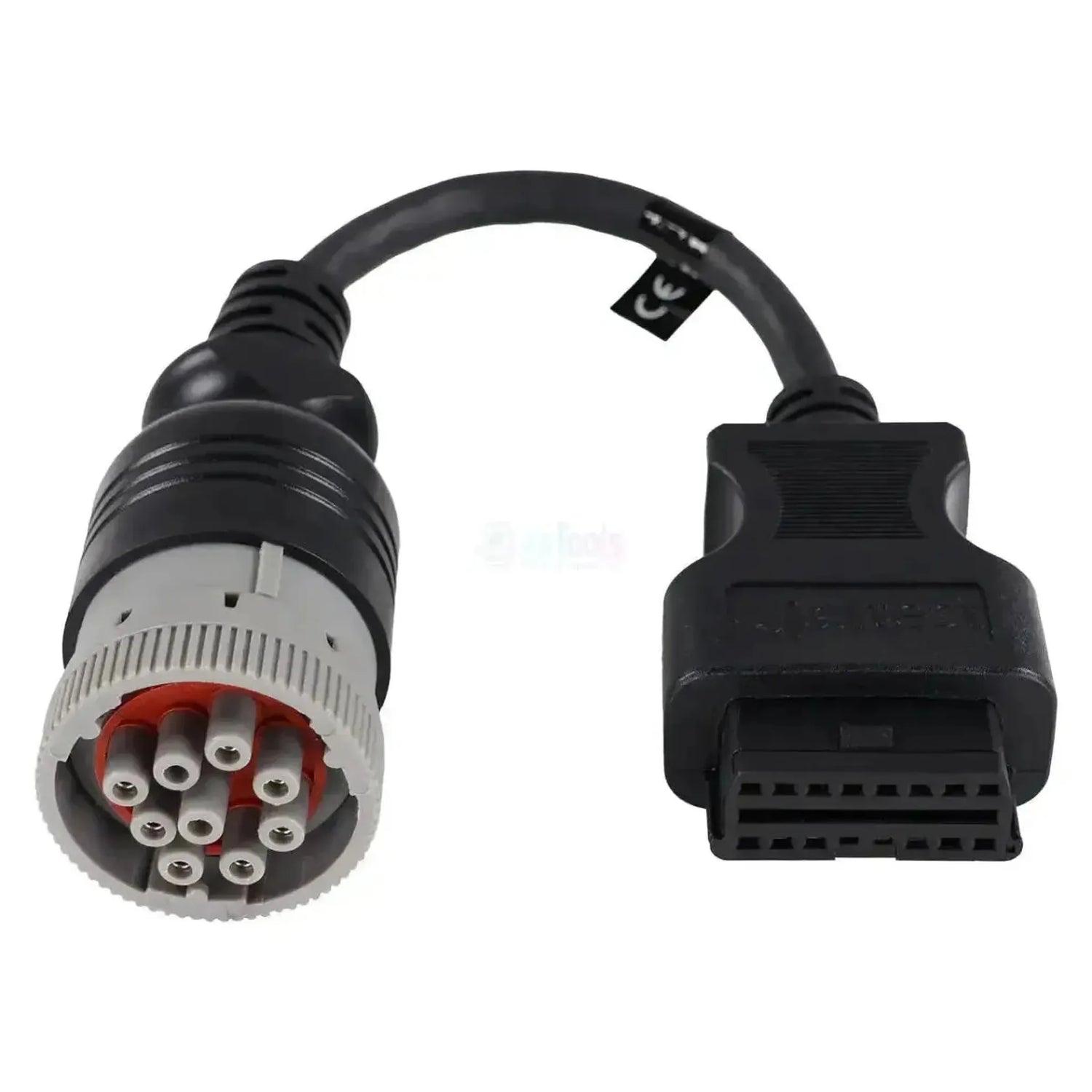

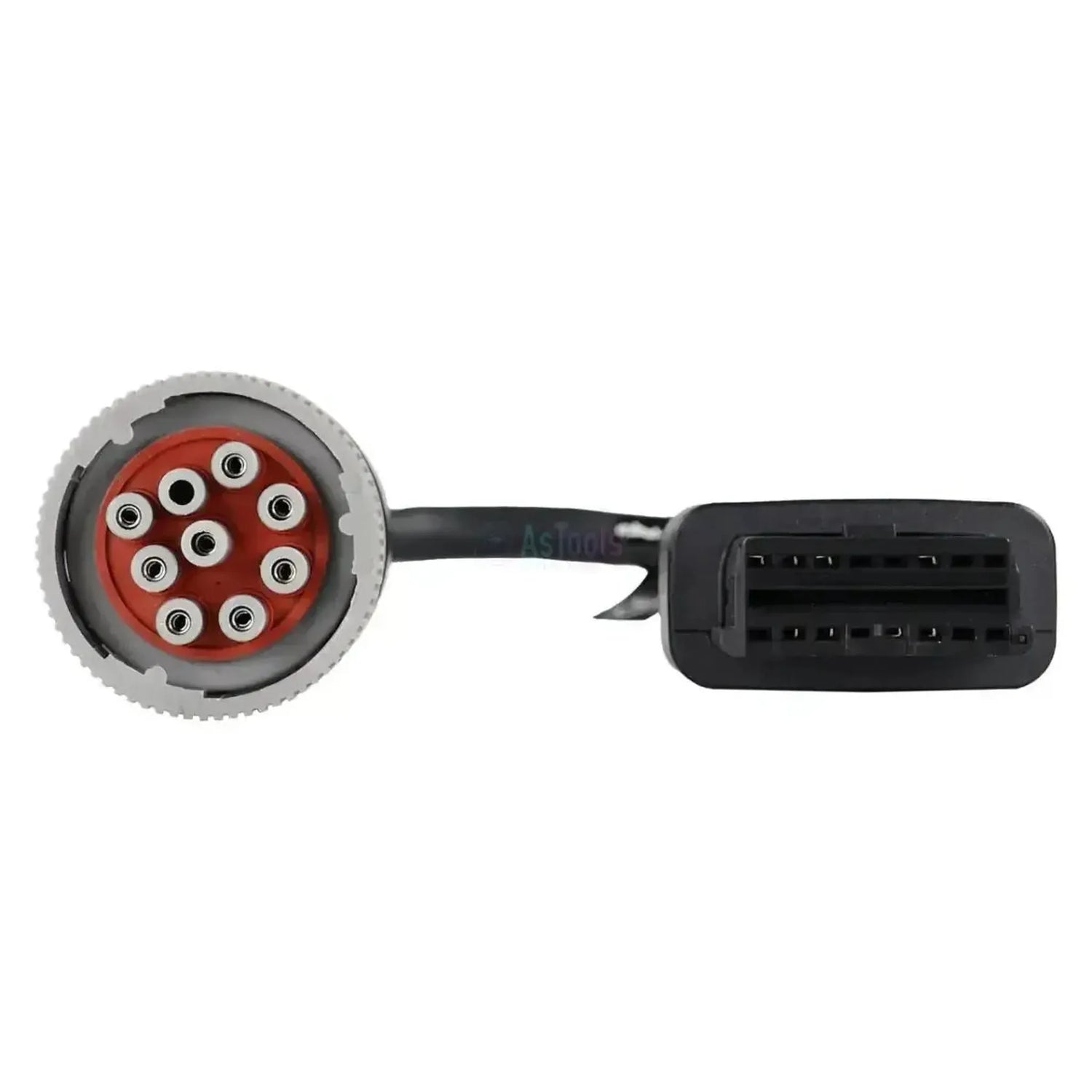

L'adaptateur Jaltest JDC505A établit la connexion entre le connecteur de diagnostic 9 broches des moteurs Caterpillar et Perkins et l'interface standard OBD2 16 broches du Jaltest Link. Côté moteur, le connecteur 9 broches se branche directement sur le moteur dans le compartiment moteur ; côté interface, le câble se raccorde au connecteur OBD2 16 broches de votre câble de diagnostic Jaltest. Caterpillar et Perkins utilisent le même connecteur 9 broches, ce qui permet à un seul câble de servir les deux constructeurs de moteurs.

Ce câble achemine les lignes de communication du moteur vers le Jaltest Link, établissant une communication directe avec les unités de commande. Cela permet à l'équipement de diagnostic d'accéder aux lignes de données propriétaires — CDL pour Caterpillar et PDL pour Perkins — ainsi qu'au bus ouvert J1939, à la ligne SAE J1708 plus ancienne et à la régulation EMCP pour la génération d'électricité. C'est précisément cette ligne propriétaire qui fournit le diagnostic utile : sur l'unité de commande J1939 des moteurs Caterpillar, aucune fonction n'est listée dans la couverture. Le câble est couvert par Jaltest AGV (véhicules agricoles), Jaltest OHW (machines tout-terrain) et Jaltest Marine.

AVANTAGES

✔Gère deux constructeurs de moteurs avec un seul câble : les unités de commande CDL de Caterpillar et les unités de commande PDL de Perkins.
✔Chez Caterpillar, vous bénéficiez également de la régulation EMCP pour la génération d'électricité, que Jaltest lit en parallèle du moteur.
✔Sur les moteurs Perkins plus récents, comme le 1206E, les intervalles d'entretien sont également couverts.
✔C'est le moteur qui détermine la compatibilité, non la machine : les moteurs Caterpillar et Perkins sont intégrés chez des dizaines de constructeurs de machines, et le câble est utilisable en AGV, OHW et Marine.

POINTS IMPORTANTS

✕Grandes variations selon l'unité de commande: Chez Caterpillar, l'unité de commande J1939 du tableau de couverture ne fournit aucune fonction, tandis que l'unité de commande CDL offre des codes de défaut et des valeurs de mesure.
✕Les moteurs Caterpillar ne disposent pas d'intervalles d'entretien dans la couverture ; chez Perkins, seulement sur une partie des unités de commande.
✕Uniquement pour le connecteur 9 broches CAT/Perkins; Caterpillar utilise également un connecteur 14 broches, pour lequel le JDC533A est destiné.
✕Nécessite un Jaltest Link avec licence AGV, OHW ou Marine valide; le câble n'ajoute aucune couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux commandes moteur de Caterpillar et Perkins. Jaltest désigne les unités de commande selon le type de moteur et selon la ligne de données.

Unités de commande accessibles

  • CDL, Engine Control Module (Caterpillar) : La Caterpillar Data Link — la ligne de diagnostic propriétaire où se trouvent les fonctions utiles.
  • PDL, Engine Control Module (Perkins) : La Perkins Data Link, l'équivalent chez les moteurs Perkins.
  • J1939, Engine Control Module : La régulation de bus ouverte. Chez Perkins, les fonctions y figurent dans la couverture, pas chez les moteurs Caterpillar.
  • SAE J1708, Engine Management System : L'ancienne ligne série, notamment sur le Caterpillar 3406.
  • EMCP, Electric power generation : L'unité de commande pour la génération d'électricité sur les moteurs Caterpillar stationnaires.

Ce que vous pouvez faire

  • Lire et effacer les codes de défaut : Lire la mémoire de défaut de l'unité de commande avec la description du dysfonctionnement, et la vider après réparation.
  • Consulter les valeurs de mesure : Les valeurs actuelles des capteurs sur l'unité de commande, avec la possibilité de définir des seuils d'alarme pour les valeurs en dehors de la plage normale.
  • Entretien : Consulter les intervalles d'entretien du moteur et enregistrer les travaux correspondants dans un rapport. Seulement sur une partie des unités de commande Perkins, comme la 1206E sur J1939.

Les fonctions que vous obtenez réellement dépendent de l'unité de commande : le tableau de couverture varie selon le type de moteur et la ligne de données.

Véhicules et applications compatibles

C'est le moteur qui détermine la compatibilité, pas la machine. Ce câble s'adapte à tout moteur Caterpillar ou Perkins équipé du connecteur de diagnostic 9 broches ; ces moteurs sont intégrés chez des dizaines de constructeurs de machines. Les séries ci-dessous sont couvertes par Jaltest ; vérifiez sur place quel connecteur se trouve sur votre moteur.

Caterpillar et Perkins :

  • Série Caterpillar 3000 : 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E et 3456
  • Caterpillar série 3500 et 3600 : 3508, 3512, 3516 et les variantes B, C et E, plus 3606, 3608, 3612 et 3616
  • Caterpillar série C et G : Les moteurs C et les moteurs à gaz de la gamme G
  • Perkins compact : 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D et 904J
  • Perkins série 1100 et 1200 : 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J et 1706J
  • Perkins lourd : 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 et 3012
💡
Bon à savoir : Le connecteur de diagnostic 9 broches est situé sur le moteur dans le compartiment moteur. Caterpillar utilise également une prise 14 broches. Vérifiez donc d'abord quel connecteur est installé sur votre moteur avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC505A) | Câble adaptateur CAT/Perkins 9 broches OBD - 16 broches OBD2 | Moteur thermique

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC505A
Type Câble adaptateur
Application Moteurs CAT et Perkins avec connecteur de diagnostic 9 broches
Connecteur côté moteur 9 broches OBD
Connecteur côté interface 16 broches OBD2
Unités de contrôle CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 et EMCP
Segment Moteur thermique
Module Jaltest Jaltest AGV (véhicules agricoles), Jaltest OHW (machines tout-terrain) et Jaltest Marine
Fait partie d'un kit de câbles Ensemble de câbles AGV (70002003)
Requis pour utiliser Jaltest Link avec licence logicielle valide
