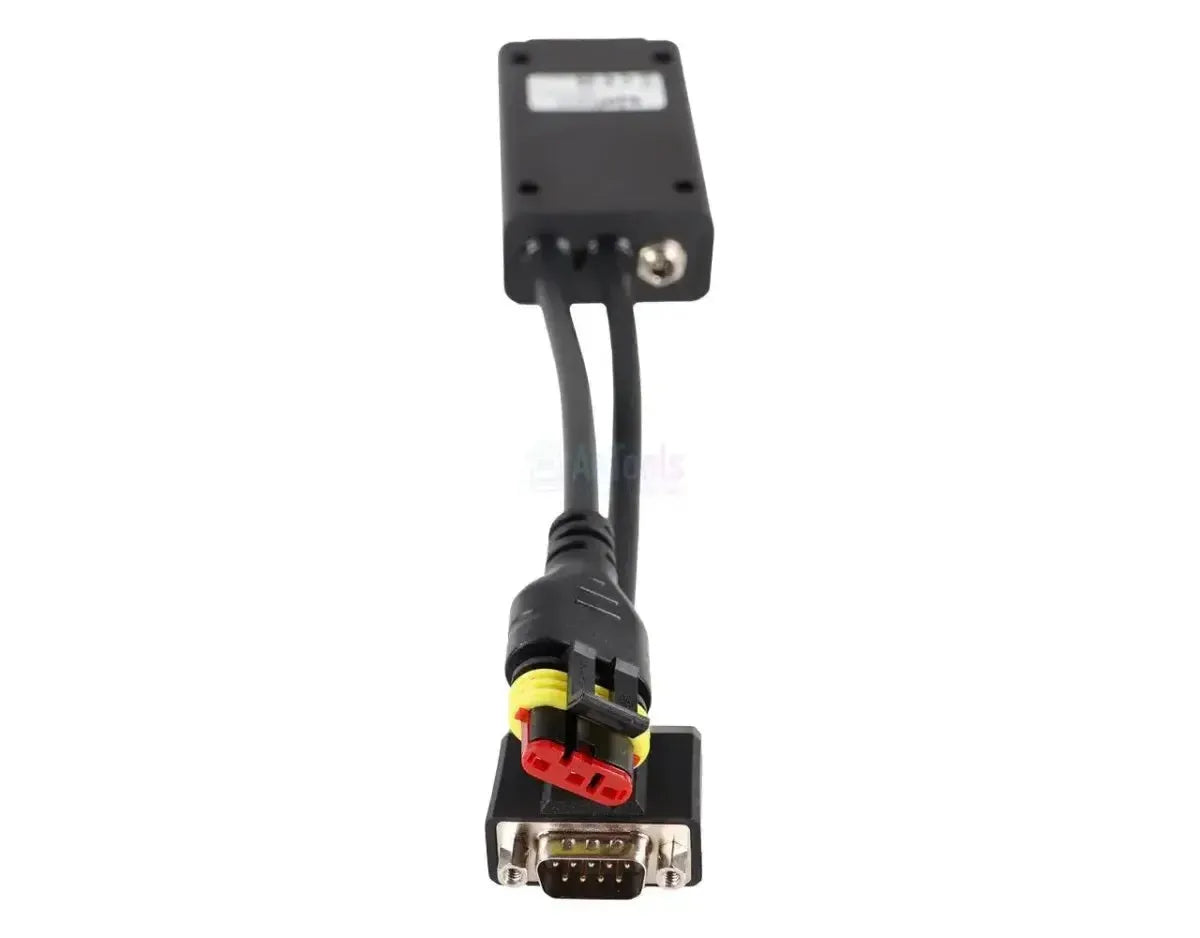

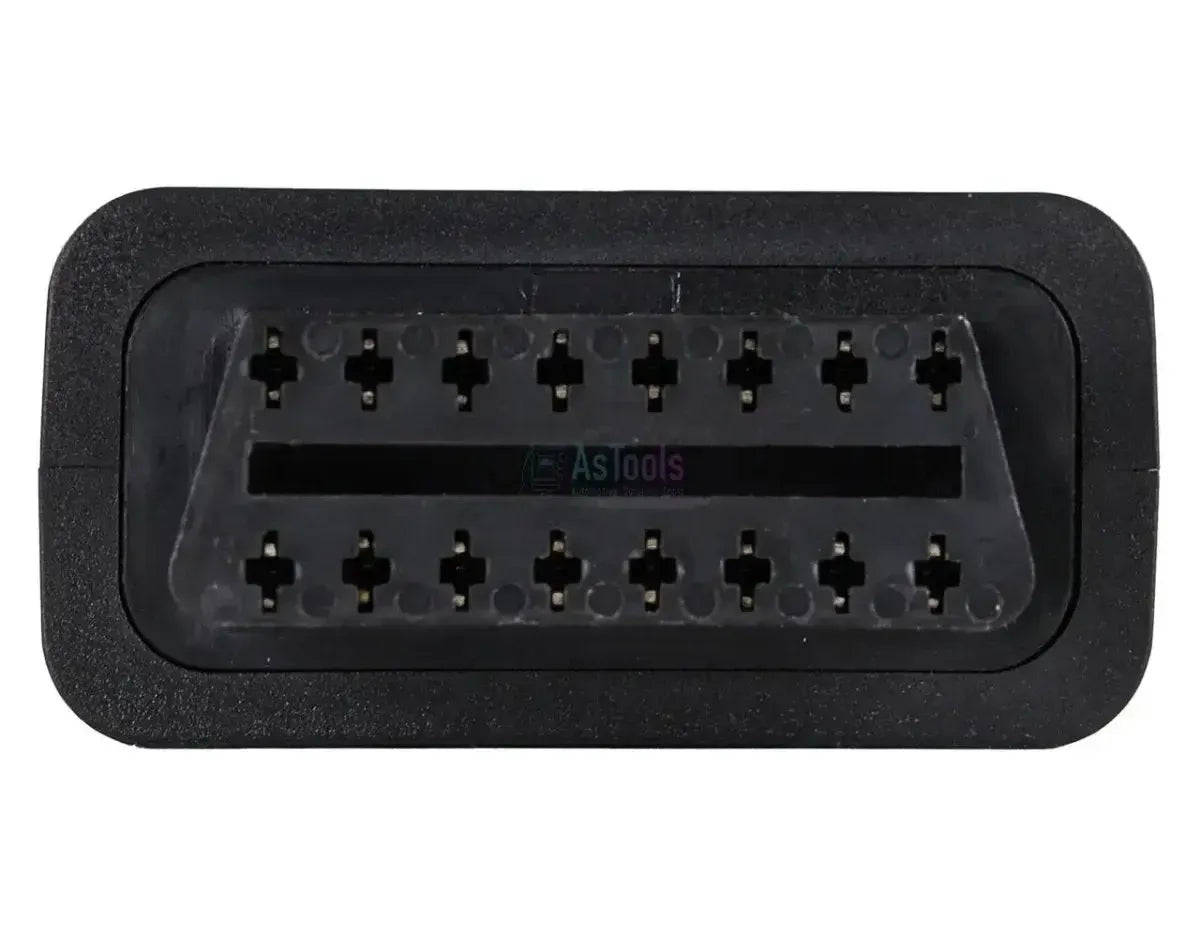

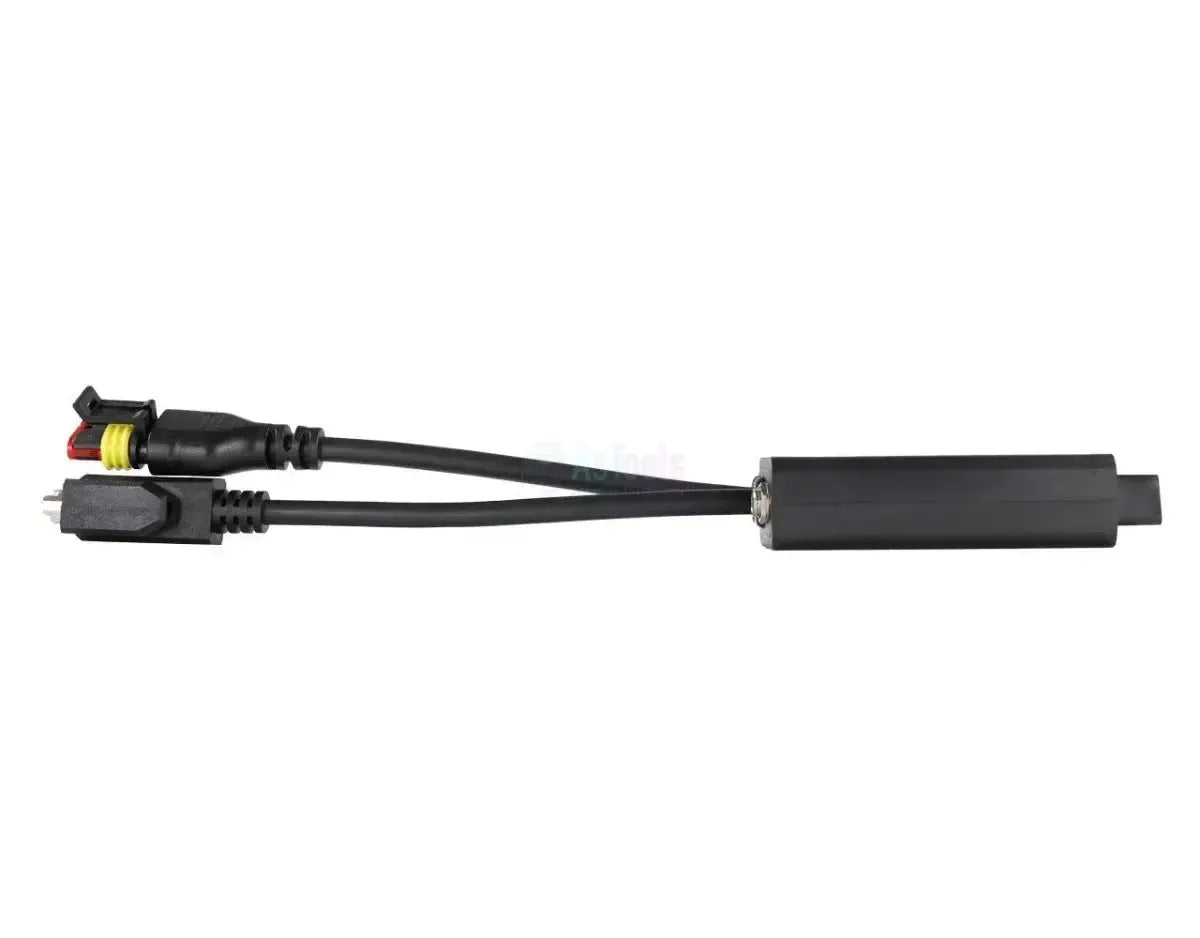

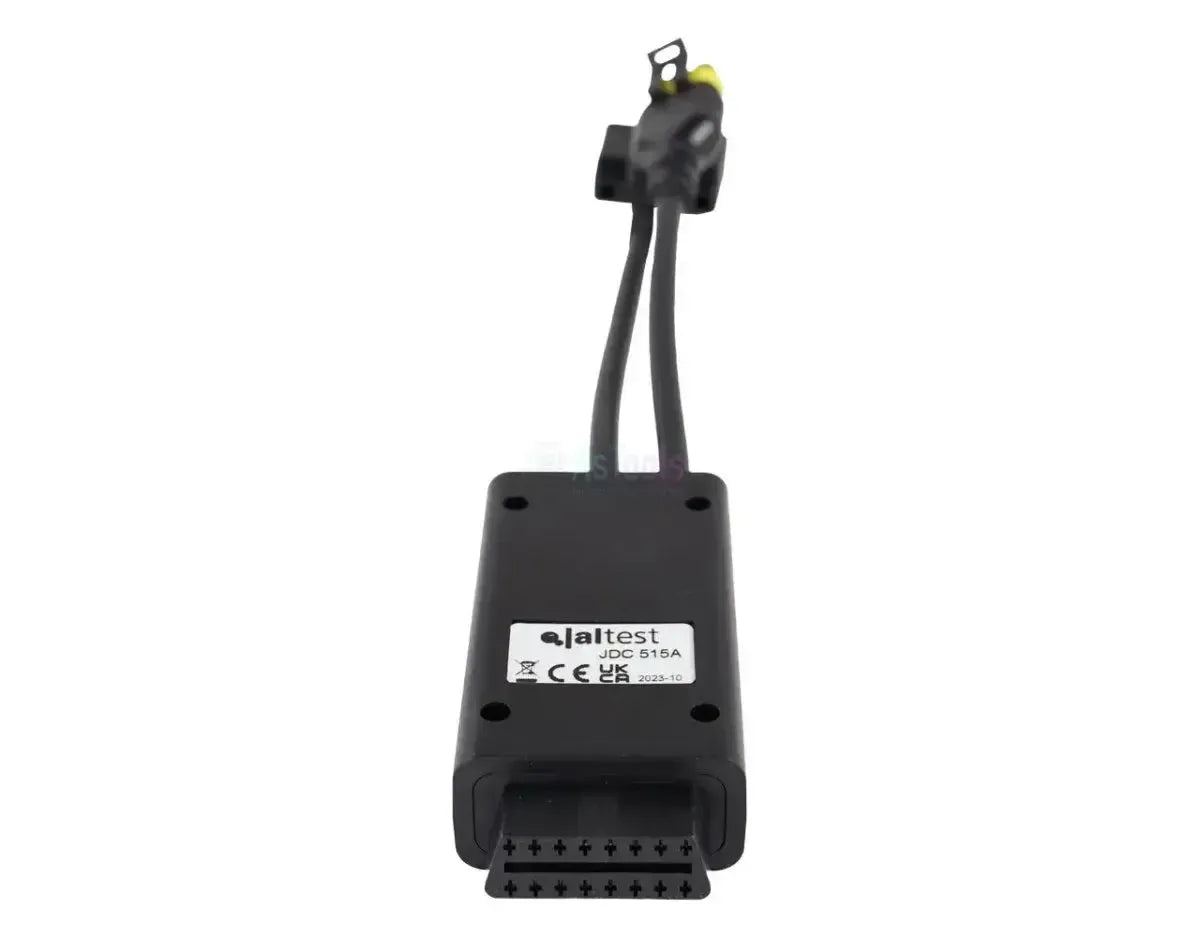

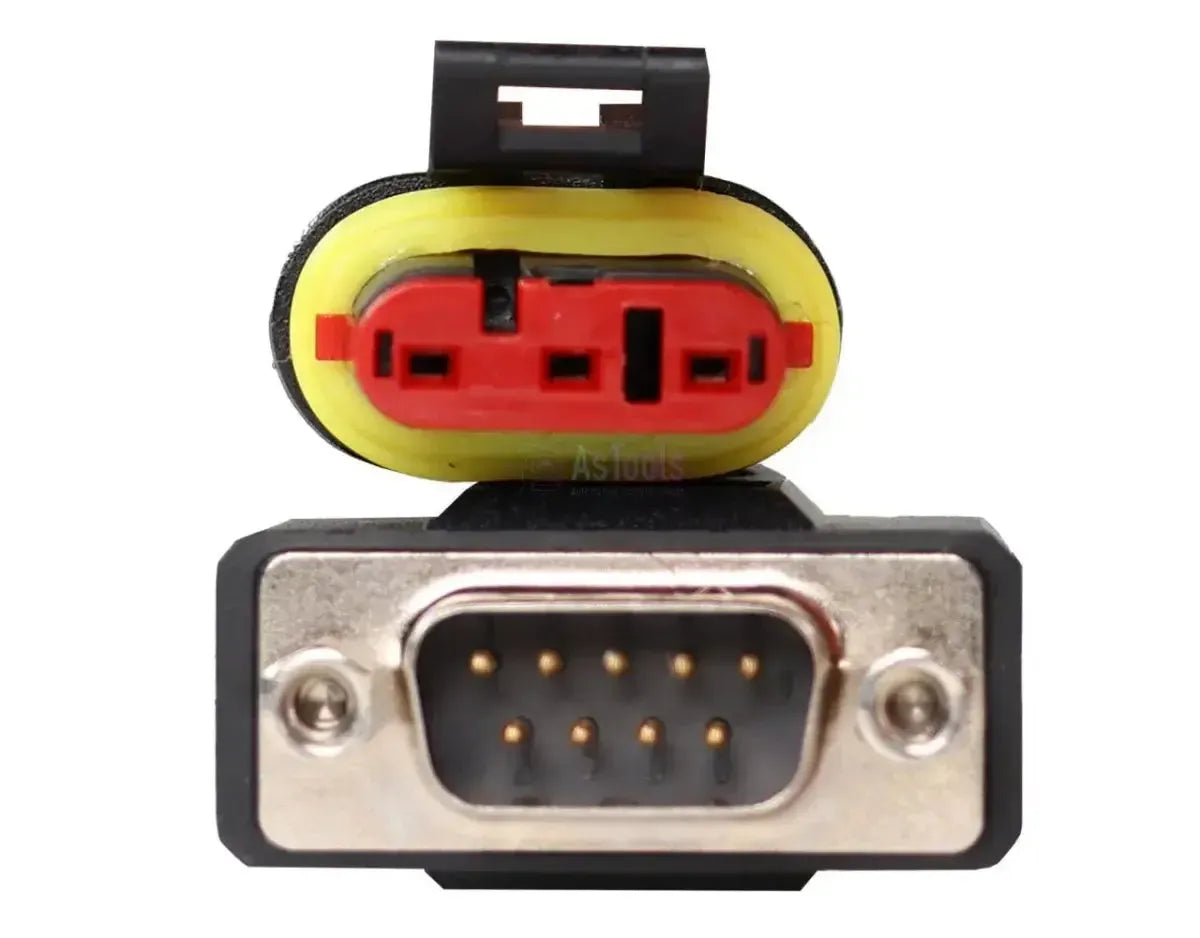

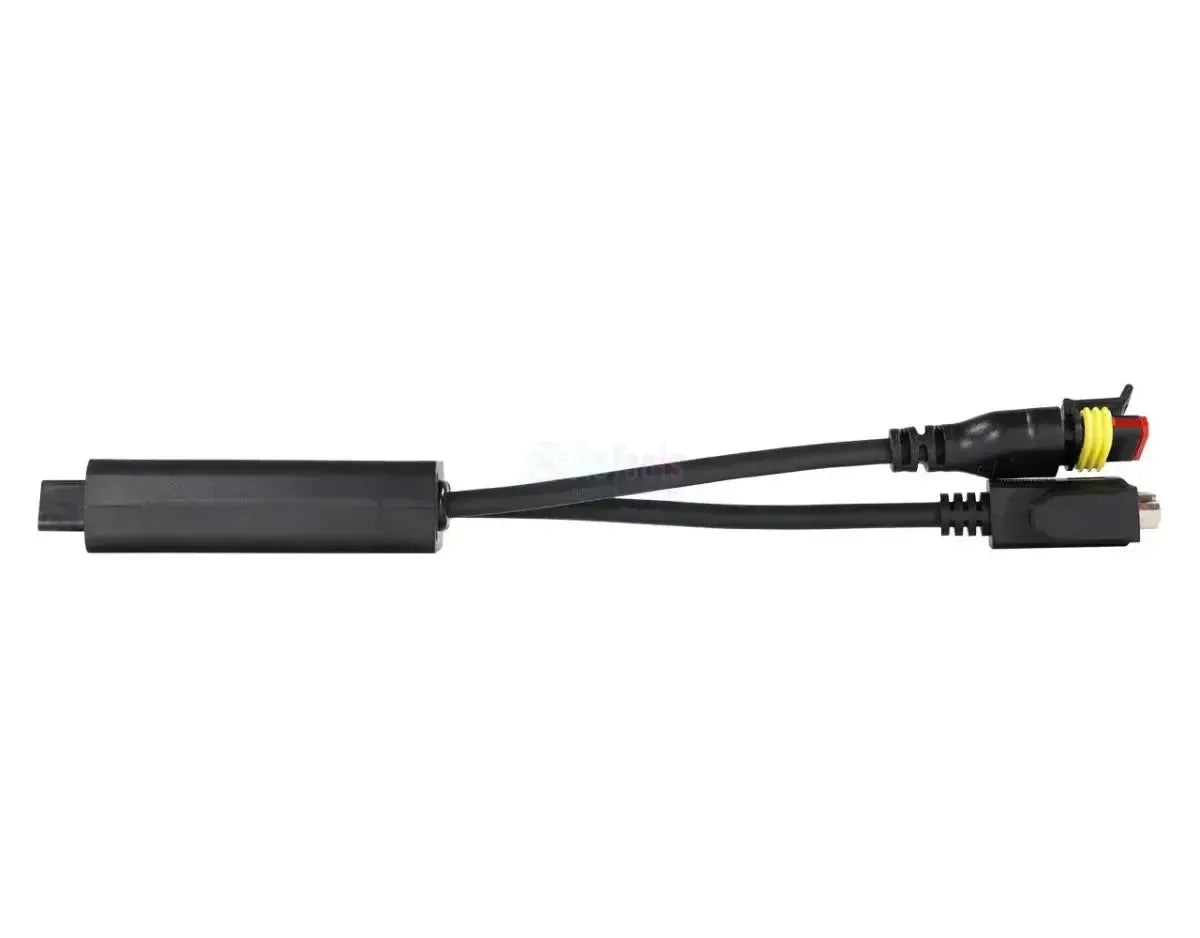

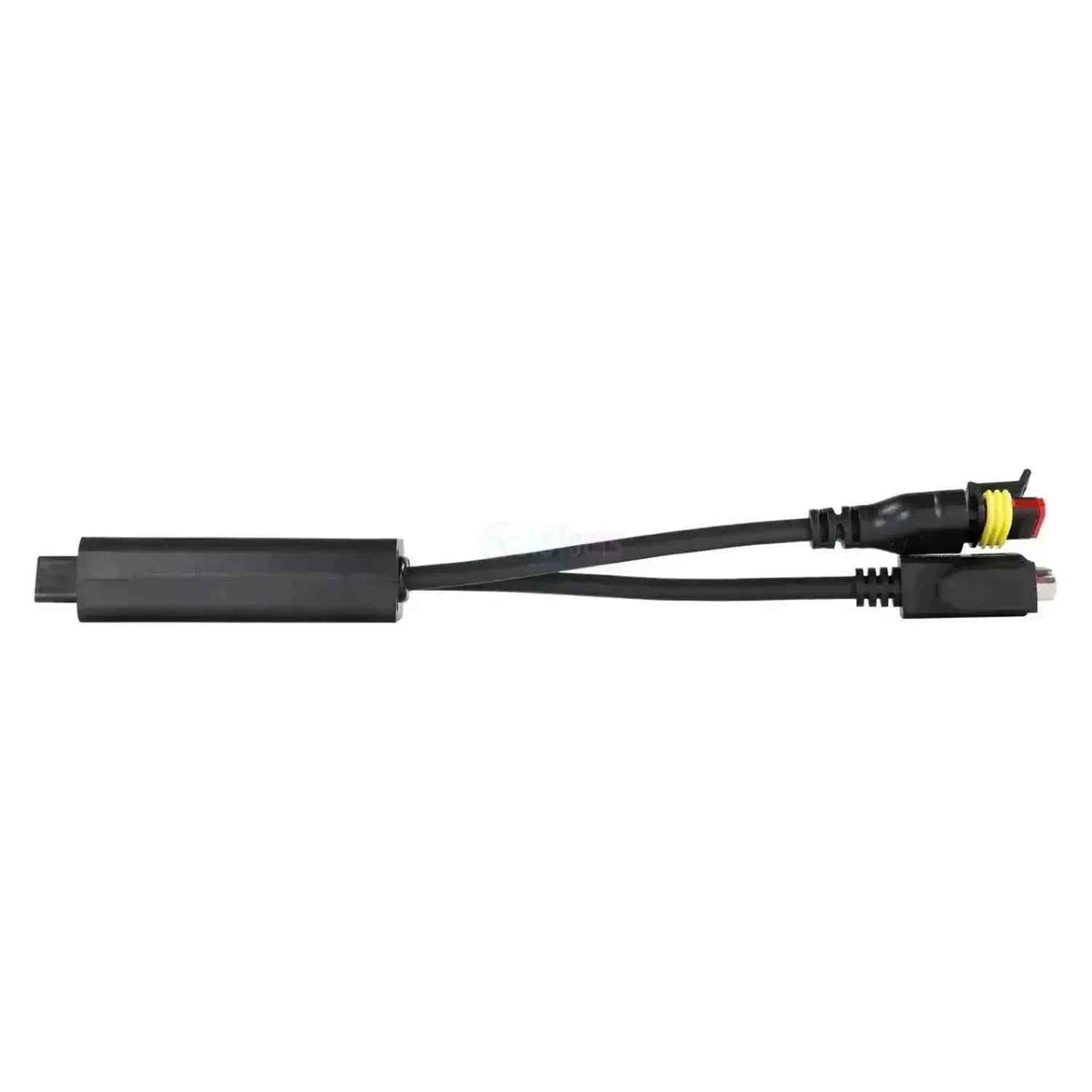

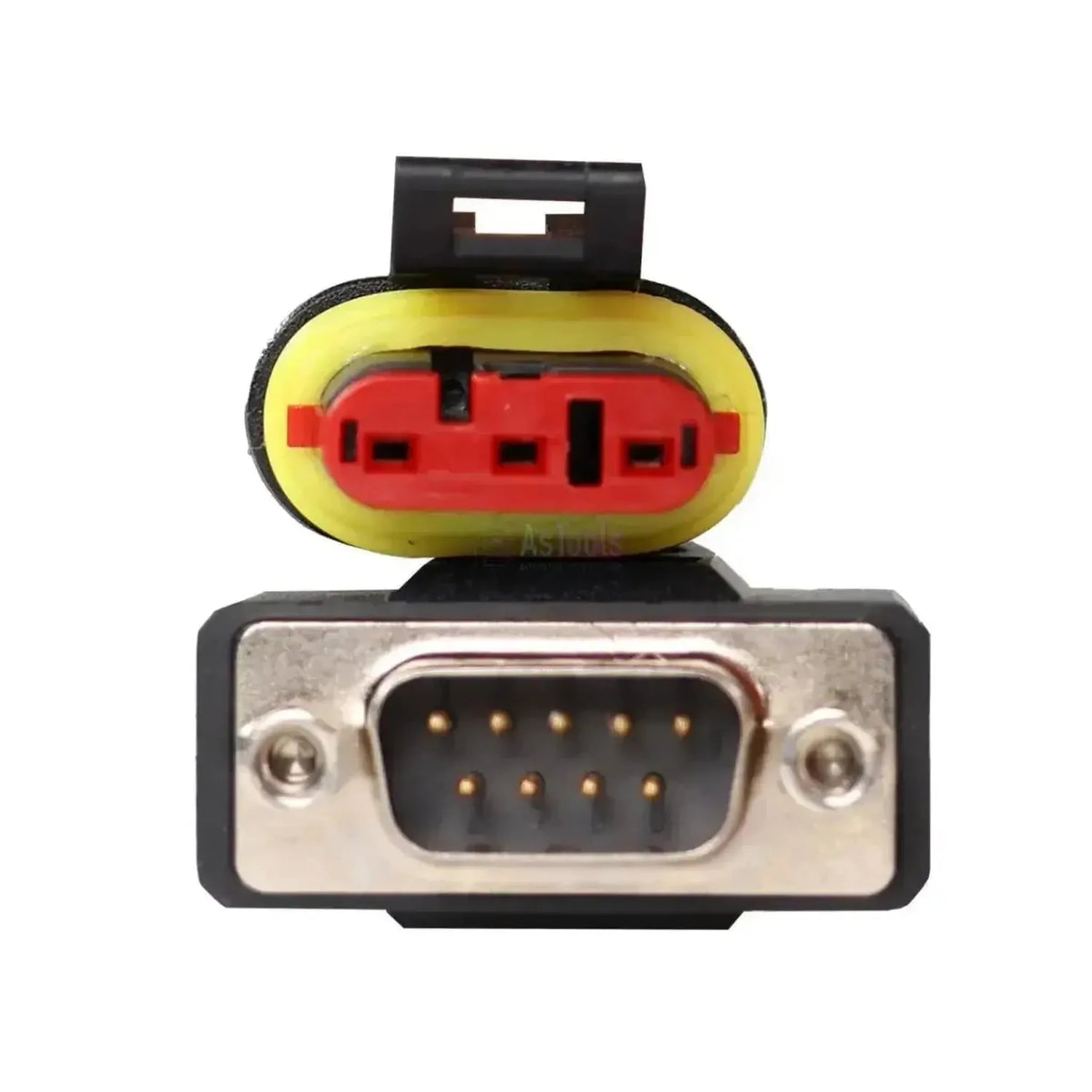

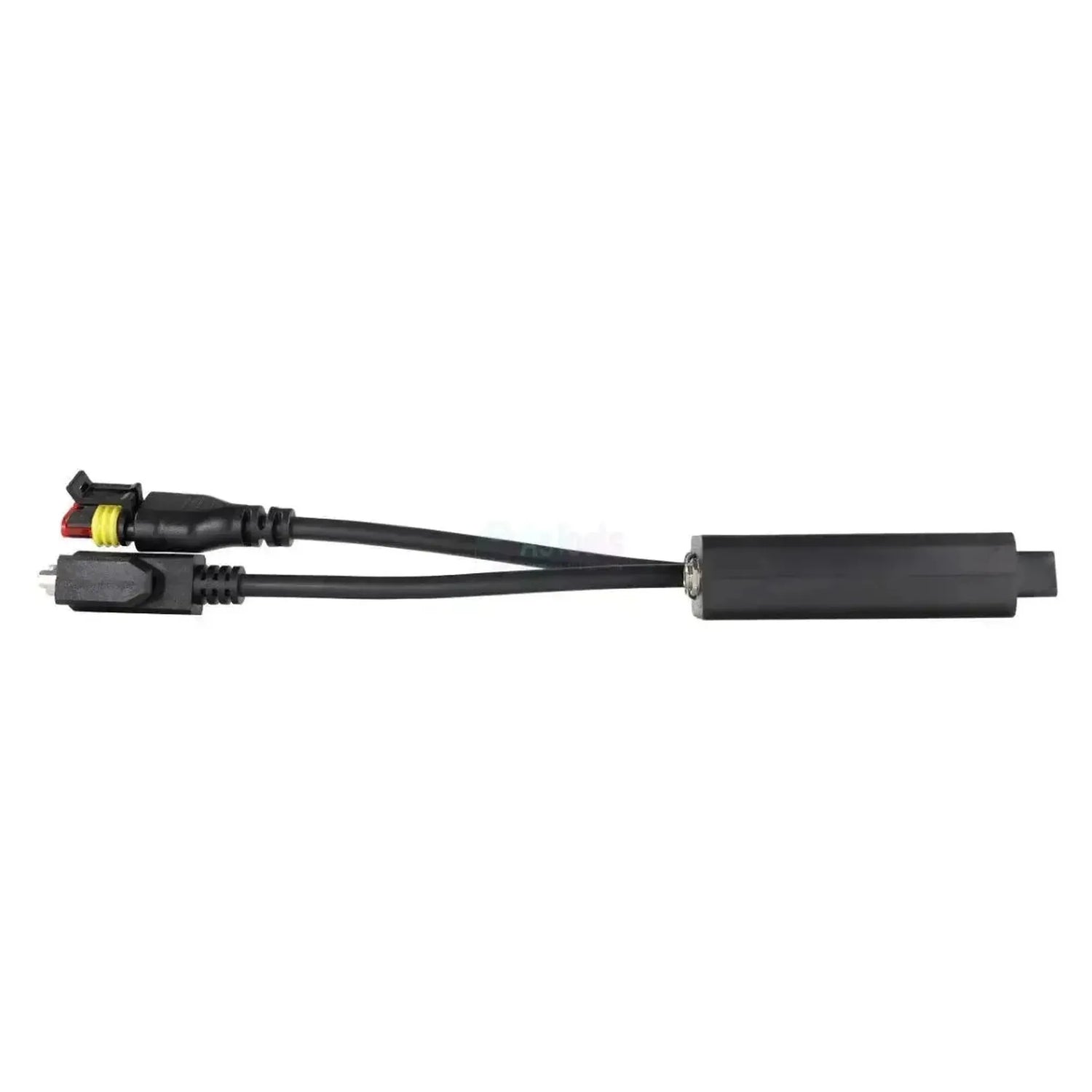

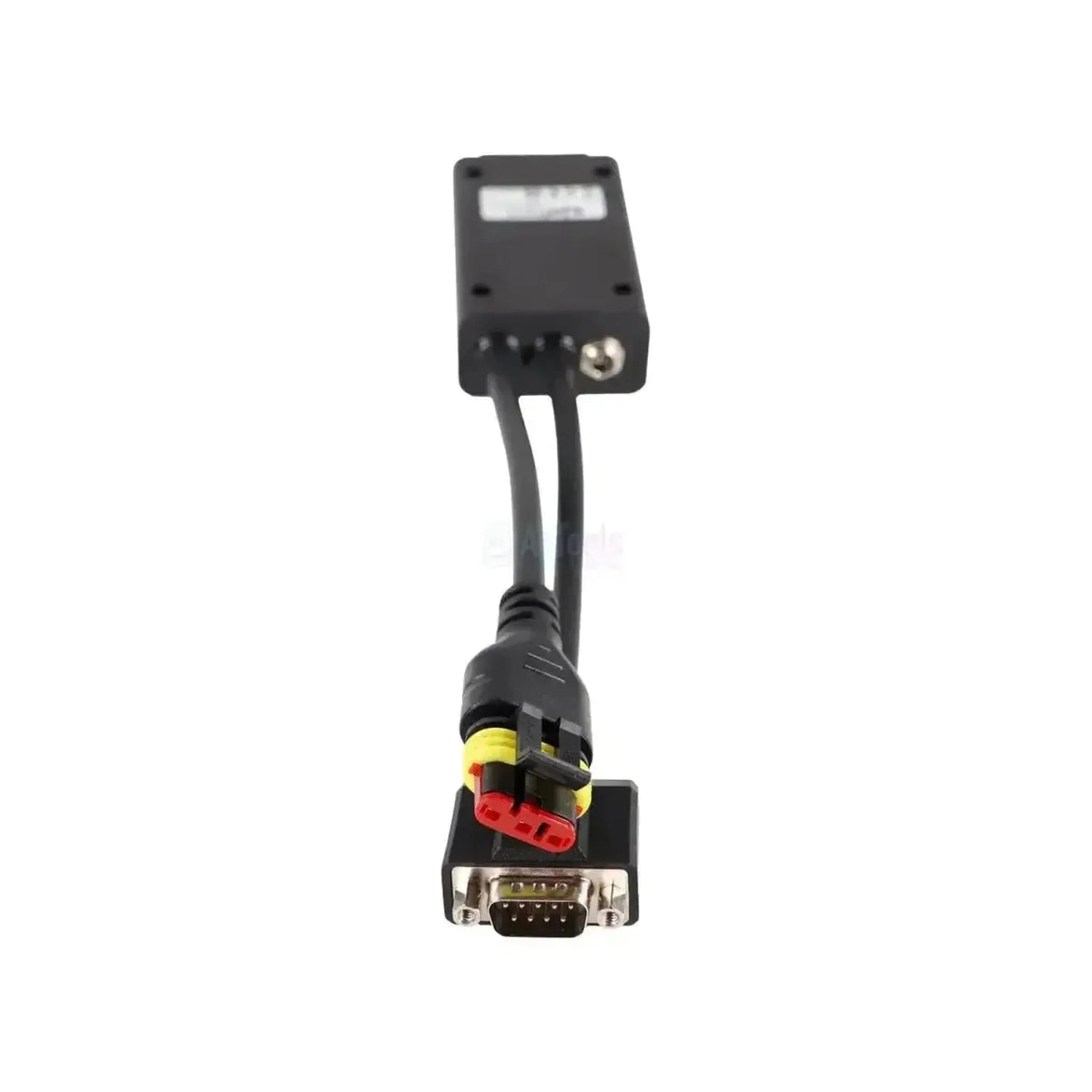

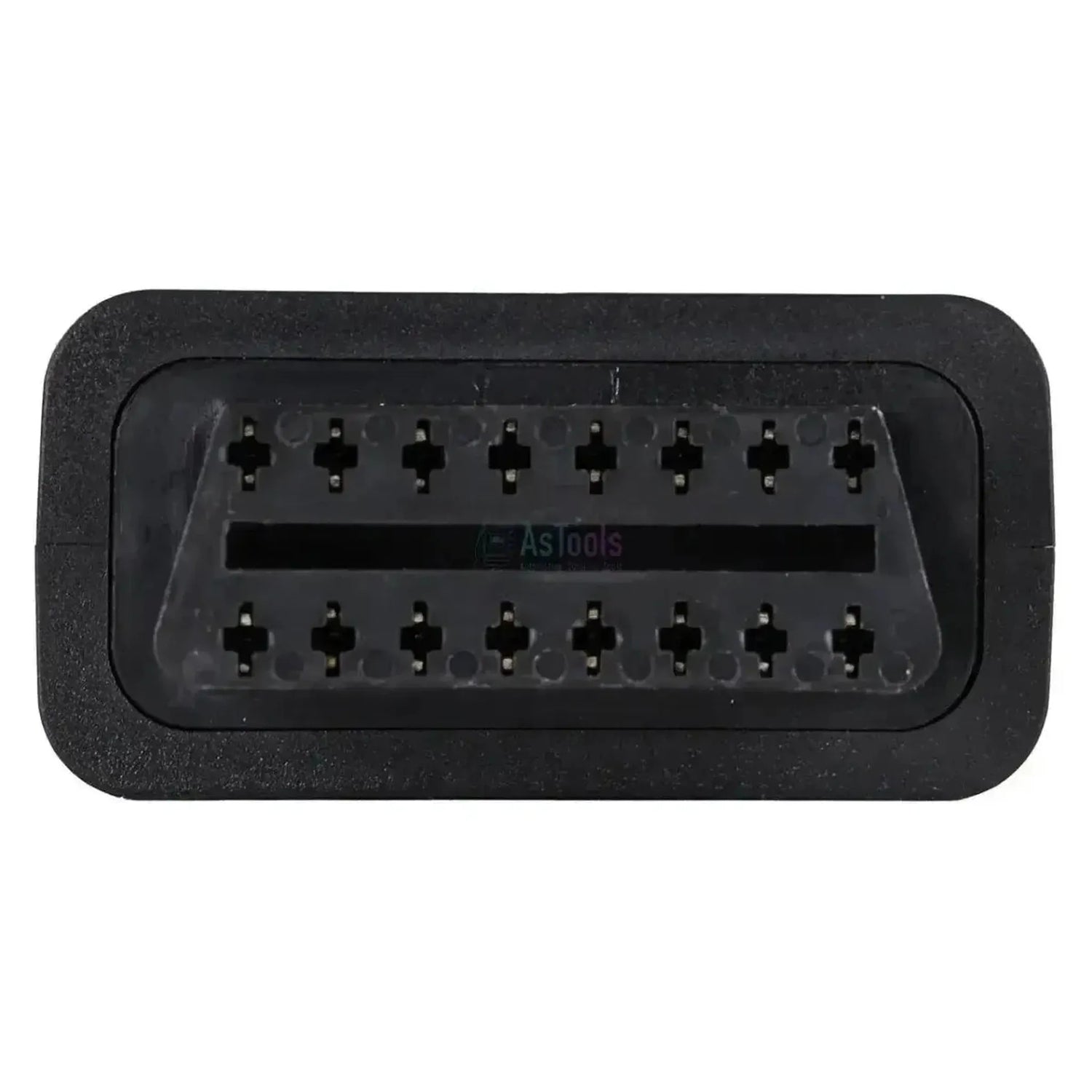

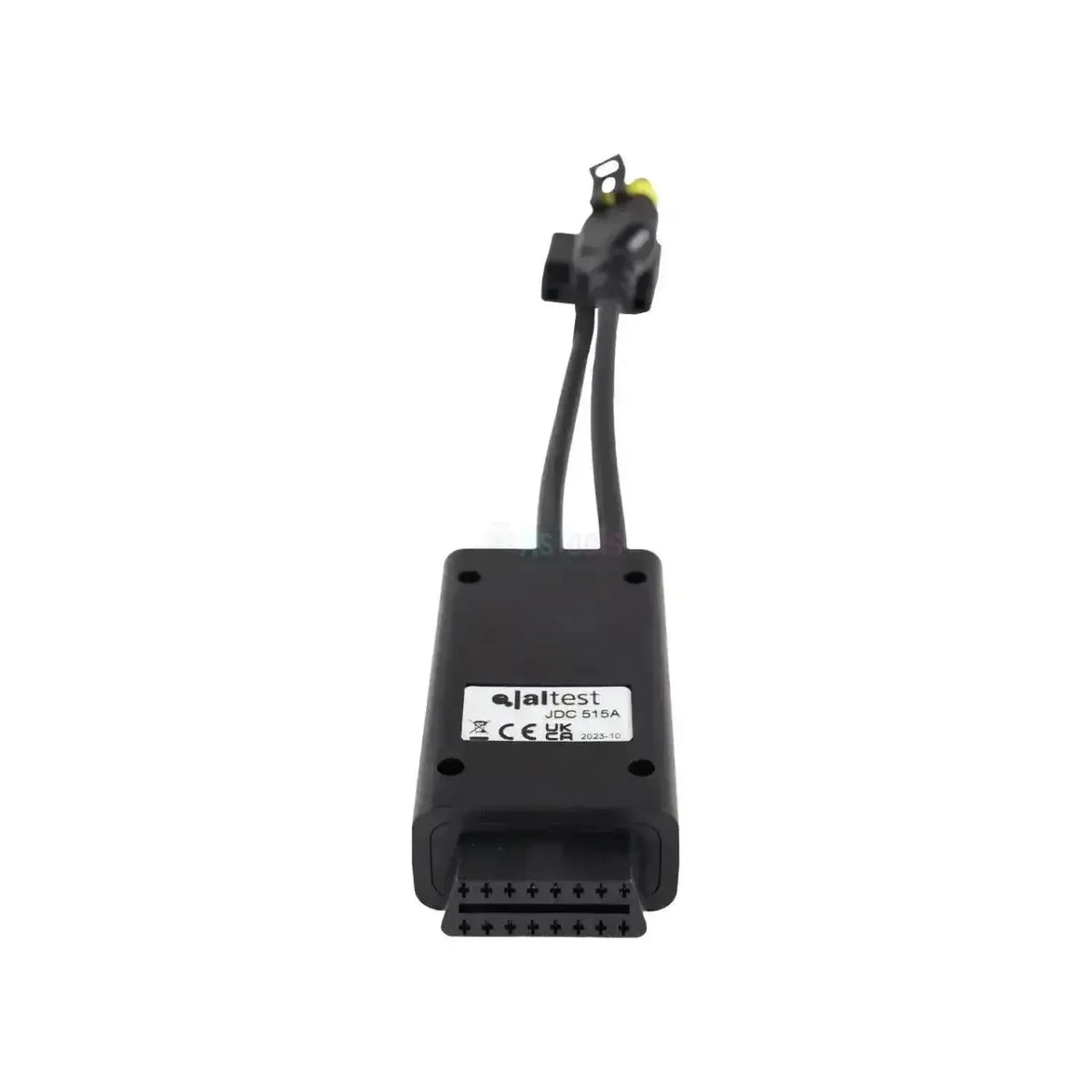

De Jaltest JDC515A verbindt de diagnoseaansluiting van een Carraro-trekker met uw Jaltest-apparatuur en heeft aan de machinezijde twee takken. De eerste eindigt in een 3-pins stekker met een rode contacthouder, een gele afdichtingsring en een zwarte vergrendelbeugel. De tweede is een 9-polige SUB-D met pennen, een metalen huls en twee schroefjes. Beide komen samen in een zwarte behuizing, waarna één streng doorloopt naar de 16-pins OBD2. De kabel meet 30 cm.
Met die verbinding bereikt de Jaltest-software vier systemen: De motorregeling EDC 17 C49, de transmissieregelingen TRAX, TRAX (CAN) en EHM 24, en de hefinrichting M 60. Bij de motorregeling staan naast foutcodes ook onderhoud en aanvullende acties in de dekking. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest AGV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Carraro-trekker. De motorregeling zit op alle gedekte series; de transmissie en de hefinrichting verschillen per model.
Regeleenheden die u kunt benaderen
- EDC 17 C49: Motor, commonrail.
- TRAX en TRAX (CAN): Transmissie.
- EHM 24: Transmissie.
- M 60: Hefinrichting.
Wat u kunt doen
- Foutcodes: Lezen en wissen na reparatie.
- Meetwaarden: Sensorwaarden met alarmgrenzen.
- Onderhoud: Intervallen, alleen EDC 17 C49.
- Aanvullende acties: Reset en instellen, alleen motor.
Zo gebruikt u hem
- Stekkers controleren: Zoek de 3-pins stekker en de 9-polige SUB-D.
- Aansluiten: Sluit beide takken van de JDC515A aan.
- Link koppelen: Verbind de OBD2-kant met de Jaltest Link V8.1.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Carraro en de serie in Jaltest AGV.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Carraro-trekker waar de 3-pins stekker en de 9-polige SUB-D naast elkaar zitten. Hieronder staan de series in de Jaltest AGV-dekking.
Carraro:
- Frutteto-serie: Frutteto, Frutteto Basso en Frutteto Largo.
- Vigneto-serie: Vigneto, Vigneto Largo en Vigneto Largo Basso.
- Compact Series: De compacte Carraro-trekkers.
- Passepartout 90: De gelijknamige uitvoering.
Verpakkingsinhoud
- 1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Caractéristiques techniques
Généralités
- La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
- Jaltest
- Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
- Câble adaptateur
- Les types de véhicules ou d'engins sur lesquels vous pouvez utiliser le câble. Vous voyez ainsi s'il convient à votre atelier.Types de véhicules
- Machine agricole
Compatibilité
- La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
- Jaltest
- La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
- Link V8.1
- Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
- AGV agriculture
Connexions
- Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
- OBD 3+9 broches
- Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
- OBD2 à 16 broches
Fonctions de diagnostic
- Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
- Oui
Dimensions et poids
- La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
- 30 cm
- Calculateurs
- EDC 17 C49, TRAX, TRAX (CAN), EHM 24, M 60
- Numéro de référence
- JDC515A
Autres caractéristiques
- Toepassing
- Carraro-trekkers met de 3+9-pins diagnoseaansluiting
- Segment
- Landbouwvoertuig
- Nodig om te gebruiken
- Jaltest Link V8.1, Jaltest AGV
