Jaltest  |  SKU : MDC13

Jaltest (MDC13) | Câble adaptateur multibroches ETM (Capteur de vitesse) | Véhicule utilitaire

€68,95 TTC
€56,98 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

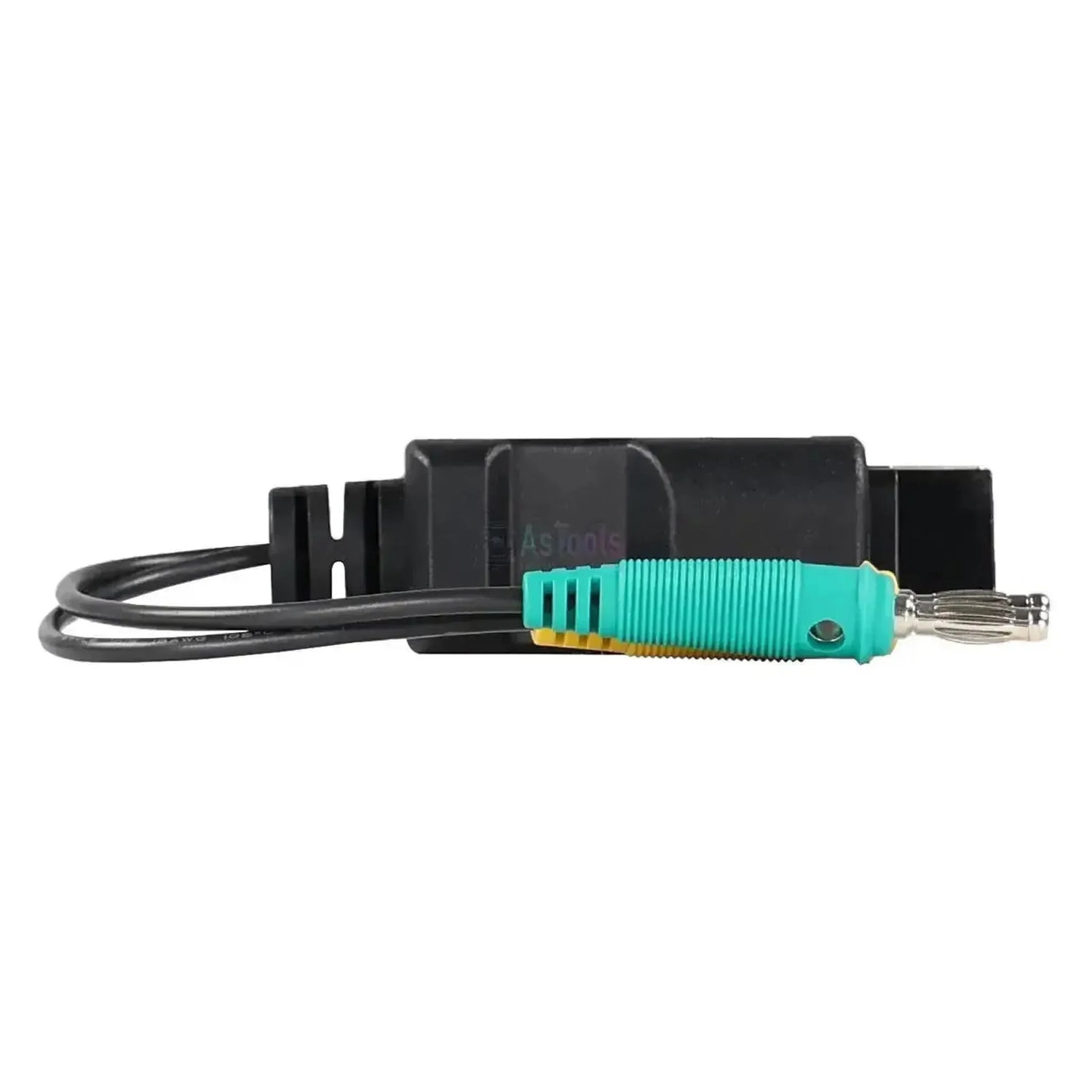

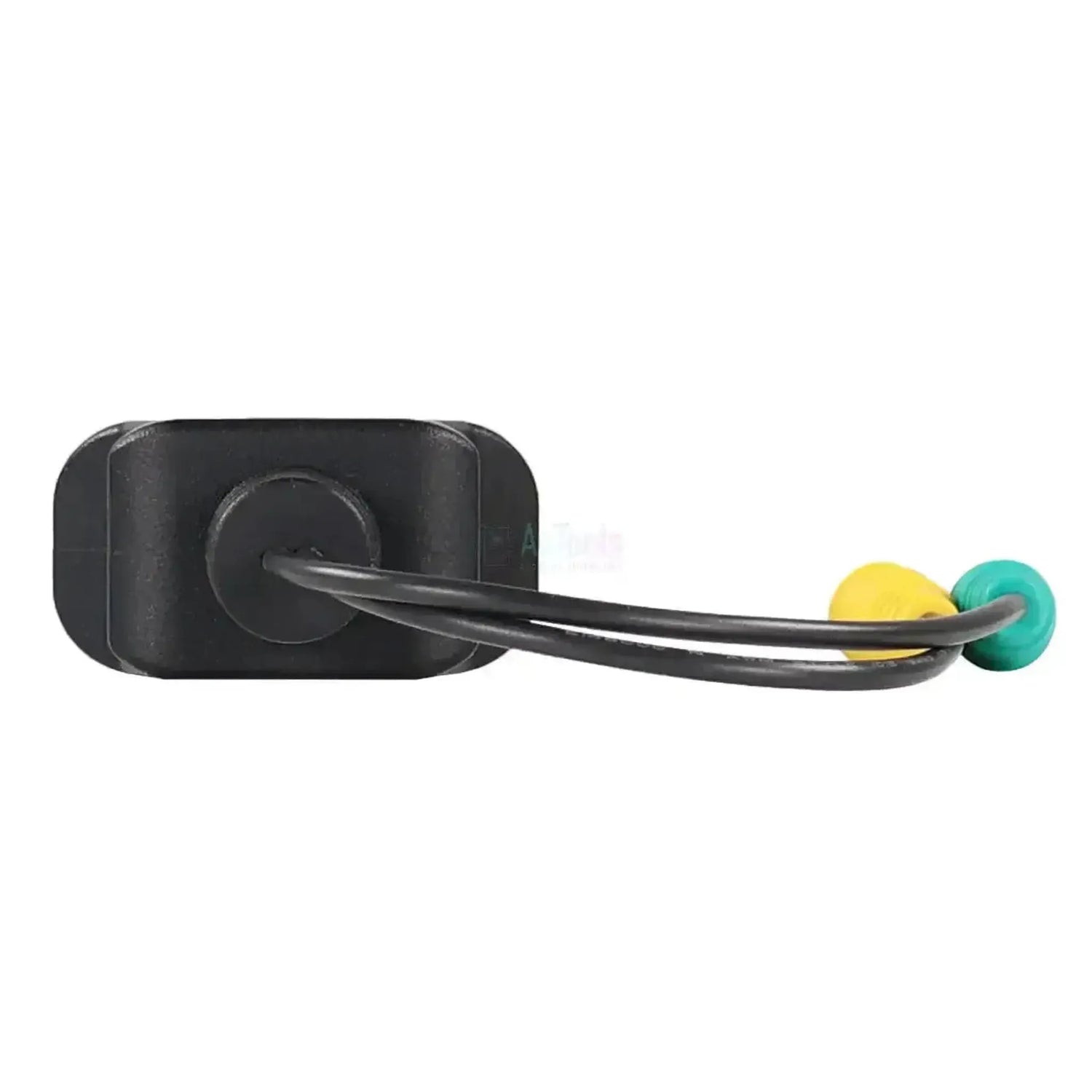

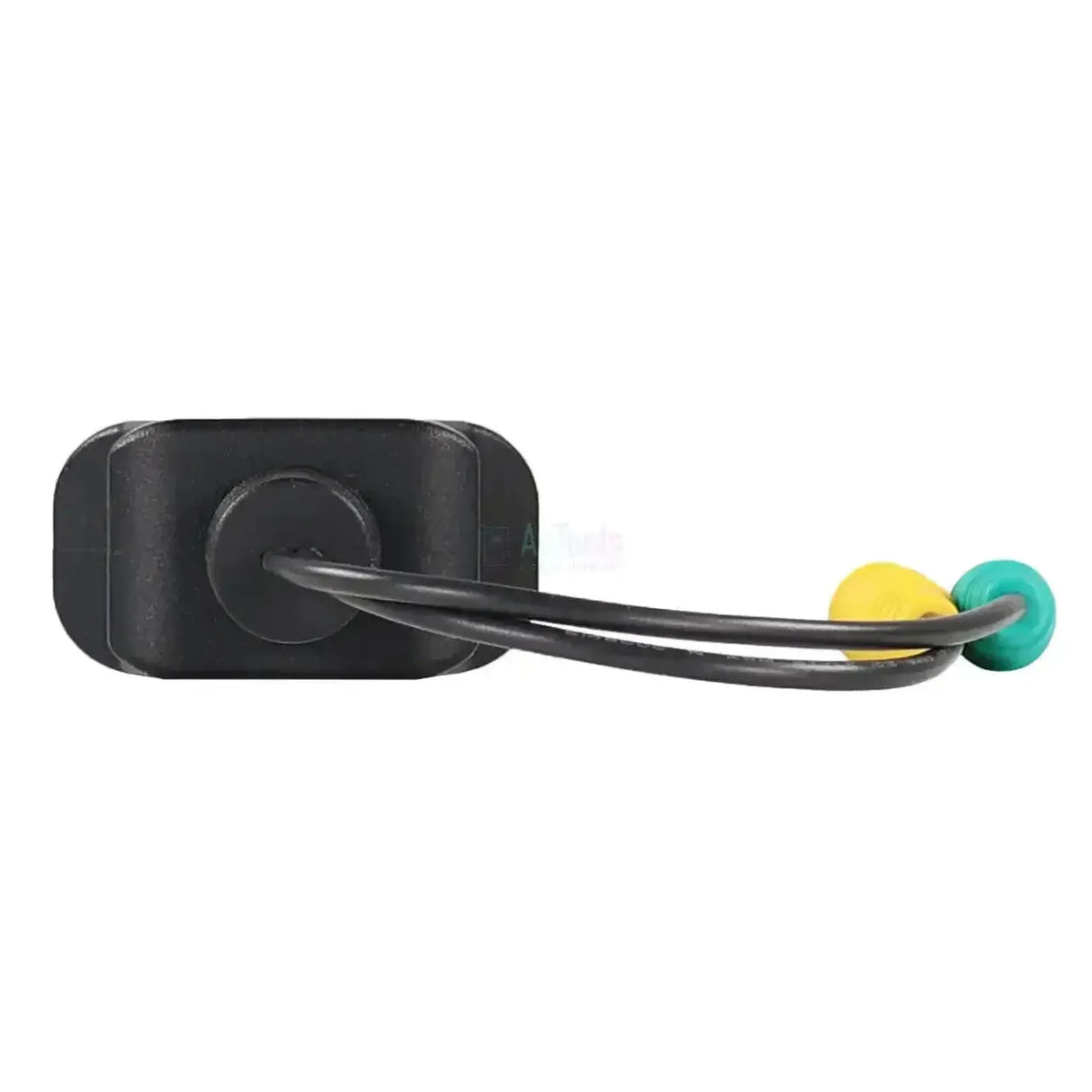

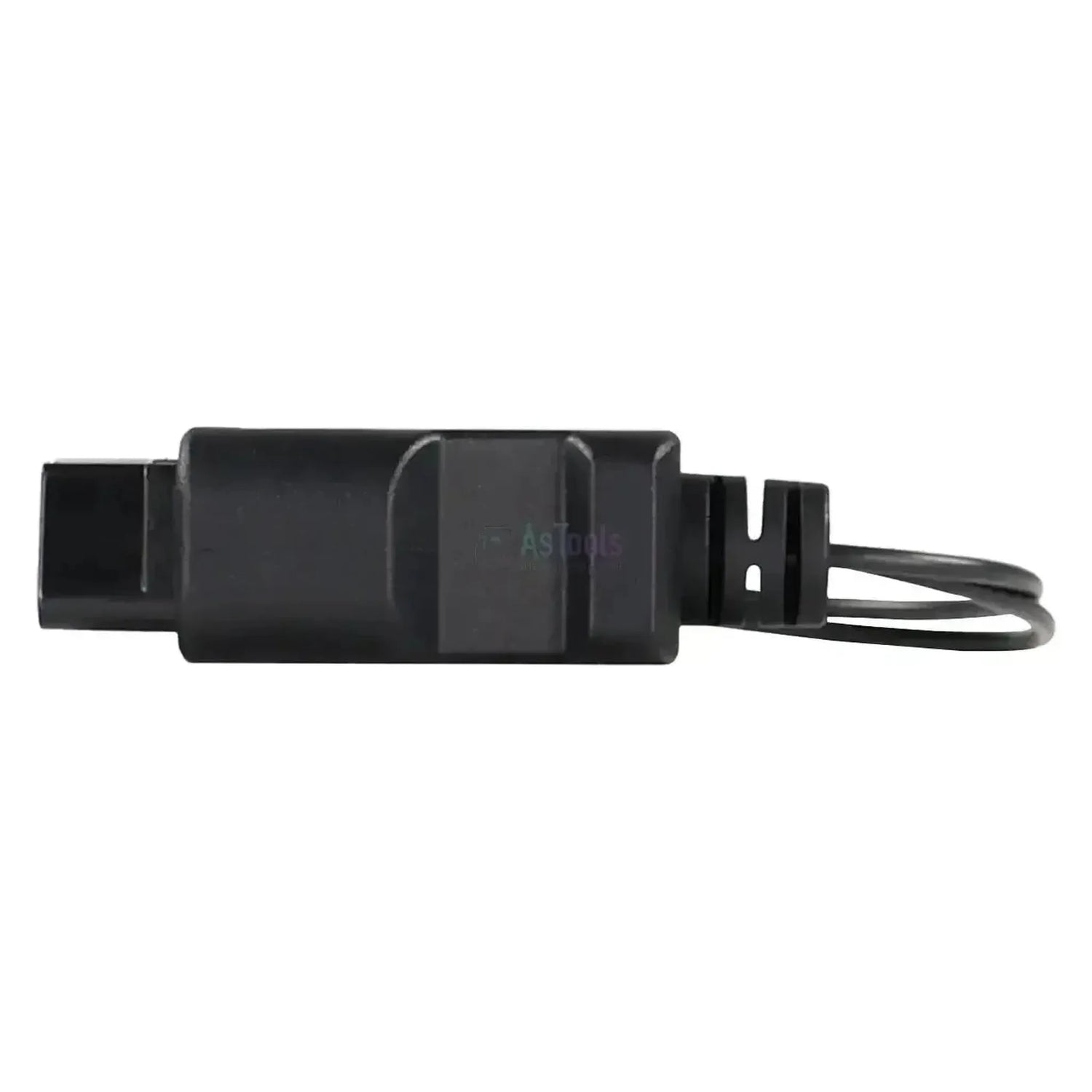

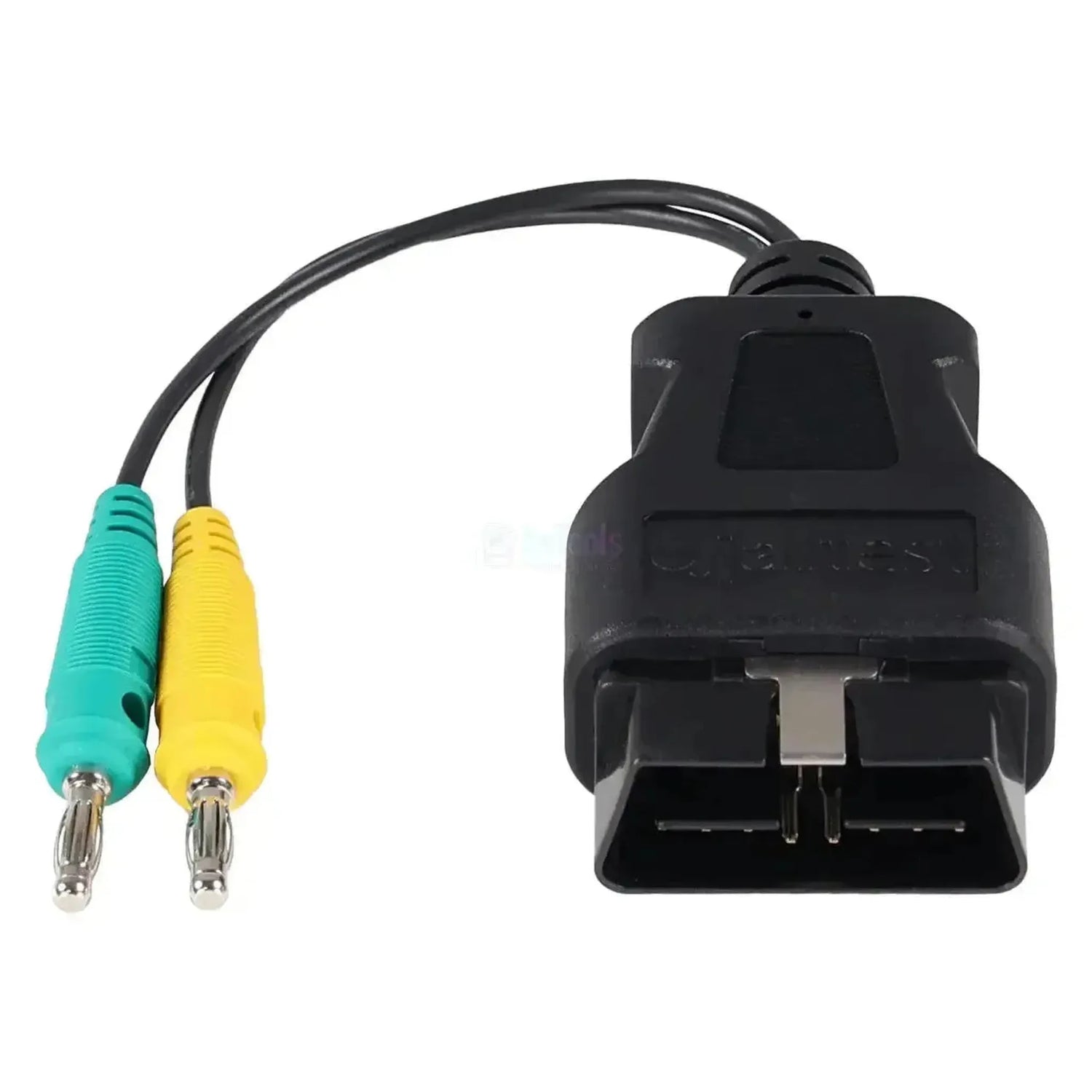

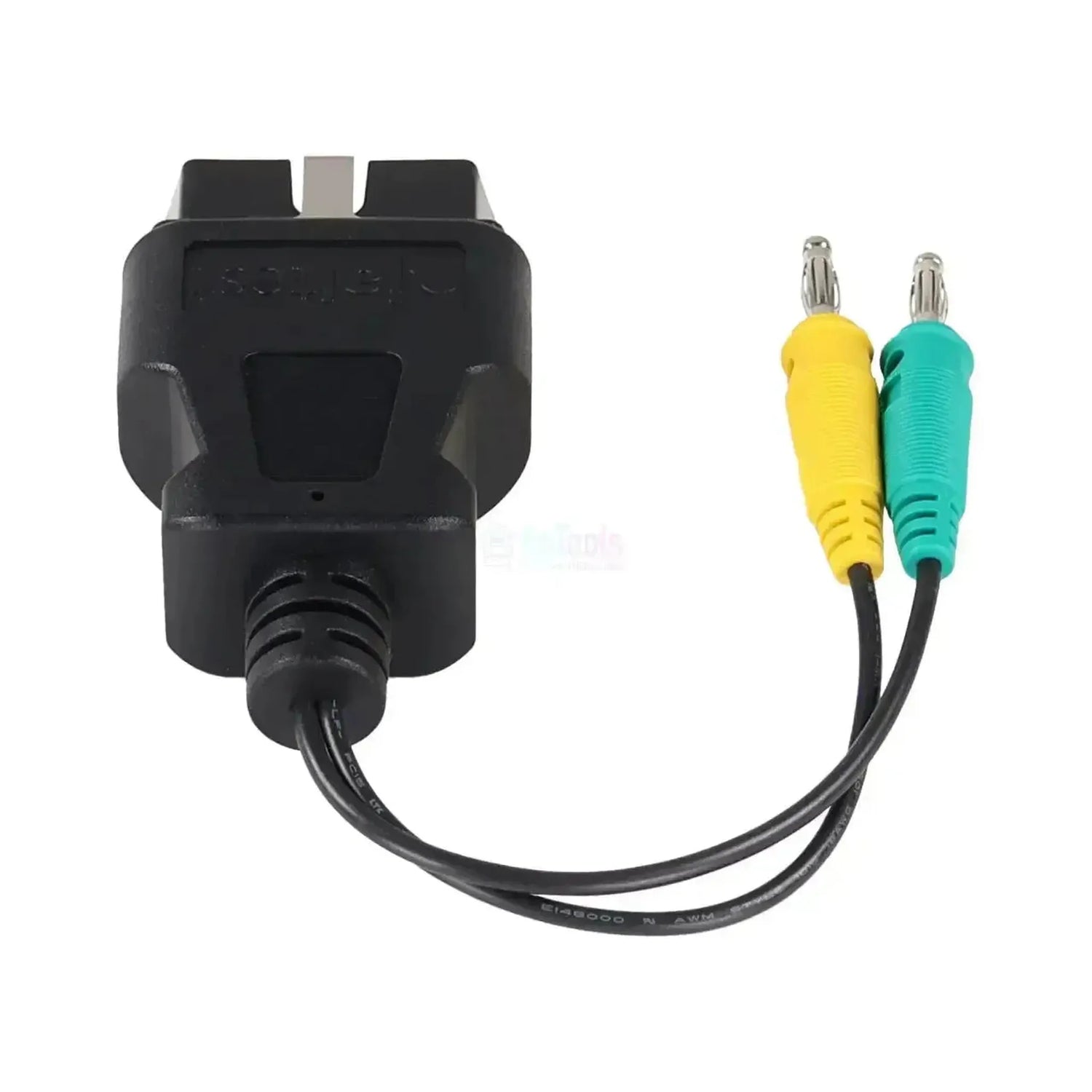

Le Jaltest MDC13 est le câble multipin ETM pour capteurs de vitesse. D'un côté se trouve un connecteur OBD2 à 16 broches dans un boîtier noir portant l'inscription MDC13 ; il se raccorde au Jaltest ETM. De l'autre côté, deux faisceaux mènent à deux broches de mesure séparées de type fiche banane, une verte et une jaune.

Avec ces broches, vous piquez directement sur la connexion du capteur. Il n'y a pas de contre-connecteur fixe ; c'est ce que signifie multipin ici. Vous mesurez ainsi les capteurs de vitesse des véhicules utilitaires avec l'ETM, indépendamment de l'unité de commande. Le câble ne fonctionne avec l'ETM que sur une Jaltest Link, avec une licence ETM et une licence logicielle CV ou Modular en cours de validité.

AVANTAGES

✔Destiné aux capteurs de vitesse, pour mesurer directement le composant avec le module de test.
✔Avec les broches de mesure verte et jaune, vous mesurez aussi sur une connexion de capteur pour laquelle il n'existe pas de contre-connecteur fixe.
✔L'ETM effectue la mesure, ce qui vous permet d'évaluer le capteur indépendamment du reste de l'installation.
✔Raccordez-vous à la Jaltest Link via l'interface ETM pour V9 (70001007), ou via le câble adaptateur MDC100.9 pour une version antérieure de l'ETM.

POINTS D'ATTENTION

✕Le MDC14 est la même version avec trois broches de mesure pour le capteur d'usure des plaquettes de frein ; vérifiez donc le nombre de broches. Les modulateurs EBS ne sont pas accessibles avec ce câble ; pour ceux-ci, ce sont les MDC02 à MDC09.
✕Nécessite une licence ETM en plus d'une licence logicielle CV ou Modular en cours de validité ; dès que cette licence logicielle expire, l'ETM ne fonctionne plus tant qu'elle n'a pas été prolongée.
✕L'ETM ne fonctionne pas sur les scanners portatifs Jaltest.
✕Le câble ne fonctionne pas seul : sans le Jaltest ETM et une Jaltest Link, vous ne pouvez rien mesurer avec.

Applications et fonctionnalités

Grâce à ce câble, le Jaltest ETM communique directement avec le capteur de vitesse, sans passer par l'unité de commande. Avec les broches de mesure séparées, vous accédez aussi à une connexion de capteur sans contre-connecteur adapté.

À quoi sert ce câble

  • Capteurs de vitesse : mesure sur véhicules utilitaires.
  • Broches de mesure séparées : verte et jaune, à placer soi-même.
  • Sans contre-connecteur : piquer directement sur les contacts.
  • Toujours avec l'ETM : sur une Jaltest Link.

Ce que vous pouvez faire

  • Test isolé : l'ETM remplace l'unité de commande.
  • Identifier un défaut : capteur ou câblage.
  • Test End of Line : confirmer qu'il fonctionne.
  • Mesurer d'abord : ne pas remplacer inutilement.

Mode d'emploi

  1. Lancer le logiciel : ouvrez Jaltest avec l'ETM sur le PC.
  2. Dégager le capteur : débranchez la fiche du capteur de vitesse.
  3. Placer les broches : placez la broche verte et la broche jaune sur les contacts.
  4. Connecter l'ETM : insérez le côté OBD2 dans l'ETM.
  5. Tester : sélectionnez le test du capteur dans l'ETM.

Appareils et applications compatibles

Le facteur déterminant est le composant et le nombre de broches. Le MDC13 possède deux broches de mesure et est destiné aux capteurs de vitesse. Il fonctionne avec le Jaltest ETM sur une Jaltest Link V8.1 ou V9. Ci-dessous, vous trouverez quel câble ETM correspond à quel composant.

Câbles pour la Jaltest ETM :

  • MDC02 à MDC09 : modulateurs EBS de Knorr-Bremse et Wabco.
  • MDC12 et MDC13 : capteurs de vitesse.
  • MDC10, MDC11 et MDC14 : capteurs d'usure des plaquettes de frein.
  • MDC100.9 : câble adaptateur pour une version antérieure de l'ETM.

Ce dont vous avez besoin en plus

  • Jaltest ETM : le module de test pour composants. Pour la Jaltest Link V9, il s'agit de l'interface ETM 70001007 ; pour une version antérieure de l'ETM, via le câble adaptateur MDC100.9.
  • Licence ETM : Sans cette licence, l'ETM ne démarre pas. Le renouvellement annuel a pour référence 29701.
  • Licence logicielle Jaltest en cours de validité : une licence CV ou une licence Modular. Les autres modules ne sont pas combinables avec l'ETM.
  • PC ou ordinateur portable : l'ETM ne fonctionne pas sur les scanners portatifs Jaltest.
💡
Bon à savoir : comptez les broches : le MDC13 en possède deux, verte et jaune, pour le capteur de vitesse. Le MDC14 en possède trois, bleue, noire et rouge, pour le capteur d'usure des plaquettes de frein. Vérifiez aussi la licence : le matériel et le logiciel de l'ETM suivent la date d'expiration de votre licence logicielle Jaltest. Si cette licence est encore valable plus d'un an, vous ne payez que pour la période restante. Dès que la licence Jaltest expire, l'ETM ne fonctionne plus tant qu'elle n'a pas été prolongée. Vérifiez donc d'abord jusqu'à quand votre licence est valable avant de commander.

Contenu de l'emballage

  • 1x Jaltest (MDC13) | Câble adaptateur multipin ETM (Capteur de vitesse) | Véhicule utilitaire

Caractéristiques techniques

Général

Le fabricant du câble ou du kit. Vous savez ainsi qu'il convient à votre équipement Jaltest.Marque
Jaltest (Cojali)
Le type d'article : câble de test pour un composant, adaptateur, câble d'interface ou kit complet.Type d'article
Câble de test
La version de Jaltest Link avec laquelle le câble fonctionne. Choisissez la version dont vous disposez à l'atelier.Compatible avec Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Connexions

Le connecteur qui relie le câble à Jaltest ETM ou Link. Il doit correspondre à votre appareil.Connecteur côté interface

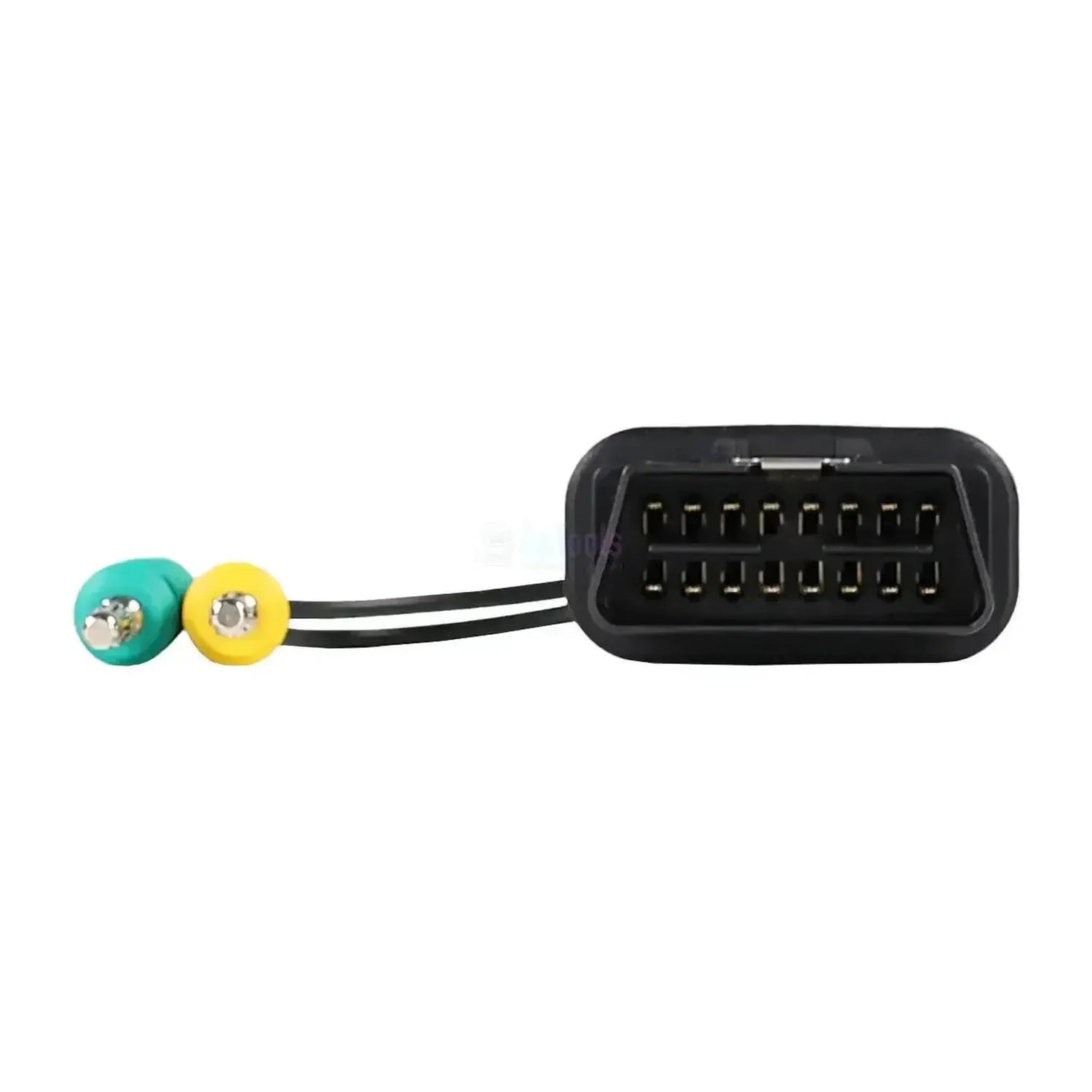

Connecteur OBD2 à 16 broches dans un boîtier noir portant l'inscription MDC13

Fonctions de test

Un contrôle final confirmant le bon fonctionnement du composant, par exemple après une réparation.Test de fin de ligne (EOL)

Licence

La licence Jaltest nécessaire pour utiliser l'ETM avec ce câble. Sans la licence adéquate, il ne fonctionne pas.Licence logicielle requise
  • CV
  • Modular
Indique si ce câble est déjà inclus dans le kit ETM. Sinon, vous l'achetez séparément en complément.Inclus dans le kit ETM

Dimensions

La longueur du câble. Un câble plus long offre plus de liberté pour accéder au composant.Longueur du câble
24,5 à 25,5 cm
Numéro de référence
MDC13

Autres caractéristiques

Application
Mesure des capteurs de vitesse avec le Jaltest ETM
Connexion côté machine
Deux broches de mesure séparées de type fiche banane, une verte et une jaune
Contre-connecteur
MDC14, trois broches de mesure, pour capteurs d'usure des plaquettes de frein
Partie d'un kit de câbles
Kit multipin pour l'ETM (JTP98)
Nécessaire pour l'utilisation
Jaltest ETM, Jaltest Link, licence ETM et licence logicielle CV ou Modular en cours de validité
Non pris en charge
Scanners portatifs Jaltest
Prolongation annuelle ETM
29701
