Jaltest Appareil de diagnostic pour véhicules utilitaires légers (LCV)

Applications et fonctionnalités

Le Jaltest Link V9 établit la liaison entre la prise de diagnostic sous le tableau de bord et le logiciel Jaltest installé sur votre ordinateur portable. Le matériel est identique à celui du kit séparé 70001052 ; ce que vous pouvez lire dépend du module logiciel, ici Modular LCV. Au-delà du diagnostic, il vous permet d'effectuer les interventions qui nécessitent le logiciel, du filtre à particules et des injecteurs au frein de stationnement, au TPMS et à l'enregistrement de la batterie.

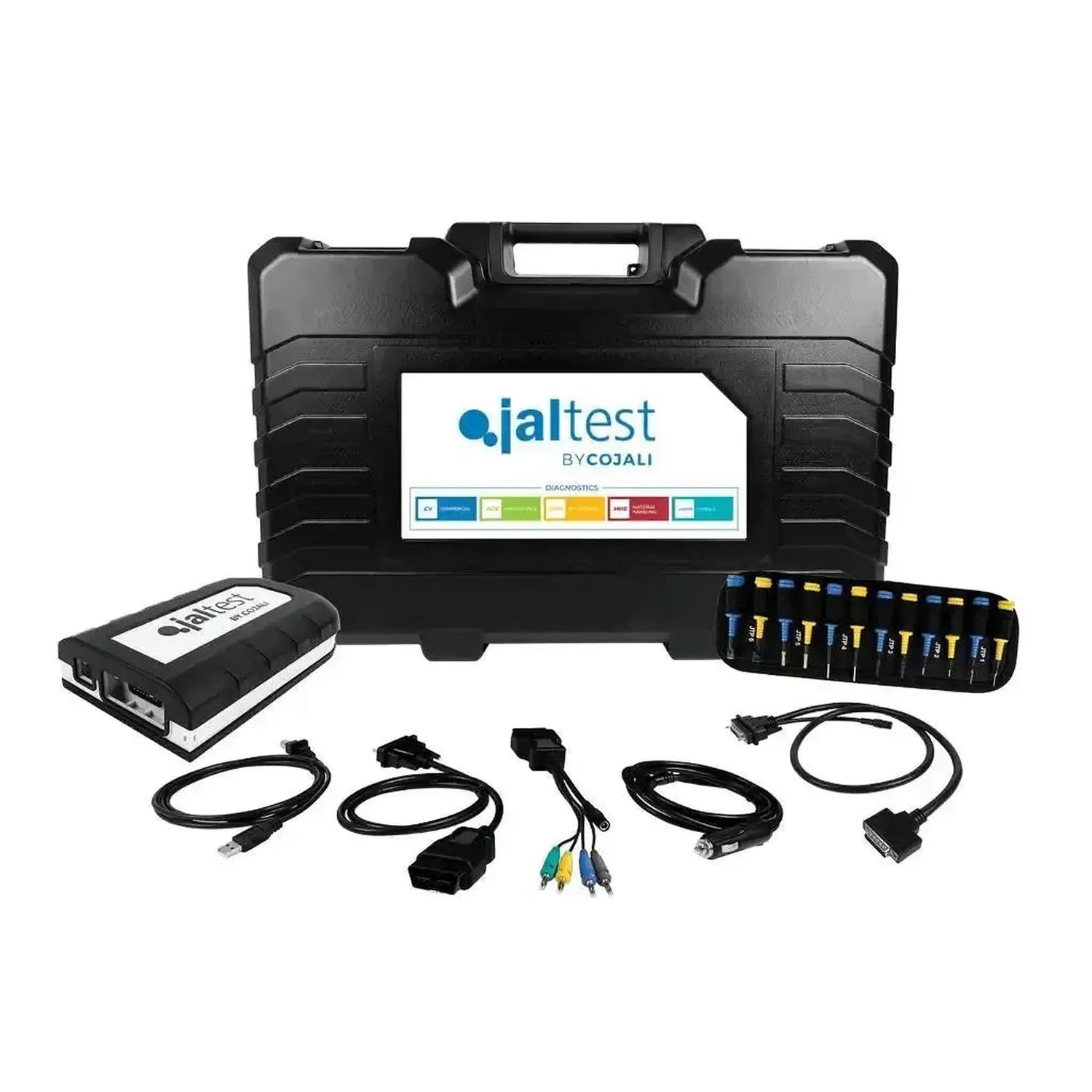

Contenu de la mallette

• Link V9 (70001015) : Interface, DB26 et USB-C.
• Multipin Kit (70002001) : Multipins et alimentation.
• JDC213.9 : DB26 vers OBD2 à 16 broches.
• JDC107.9B : Link V9 vers USB-C.
• JDC100 : Rallonge DB26, 100 cm.
• 70003015 : Mallette compacte.
• 293600 : Activation logicielle Modular LCV.
• Jaltest GRP : Logiciel d'atelier de Cojali.

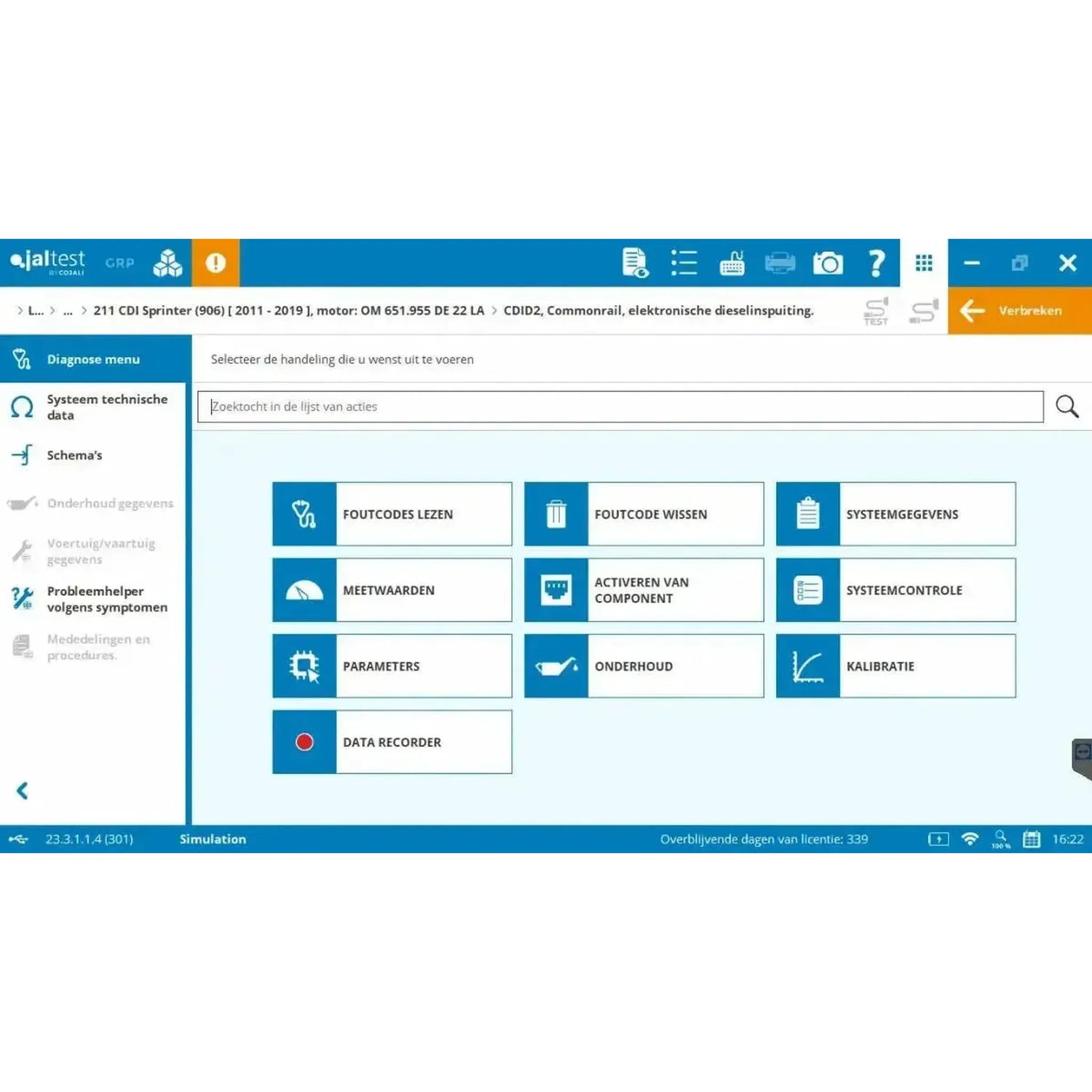

Ce que vous pouvez faire

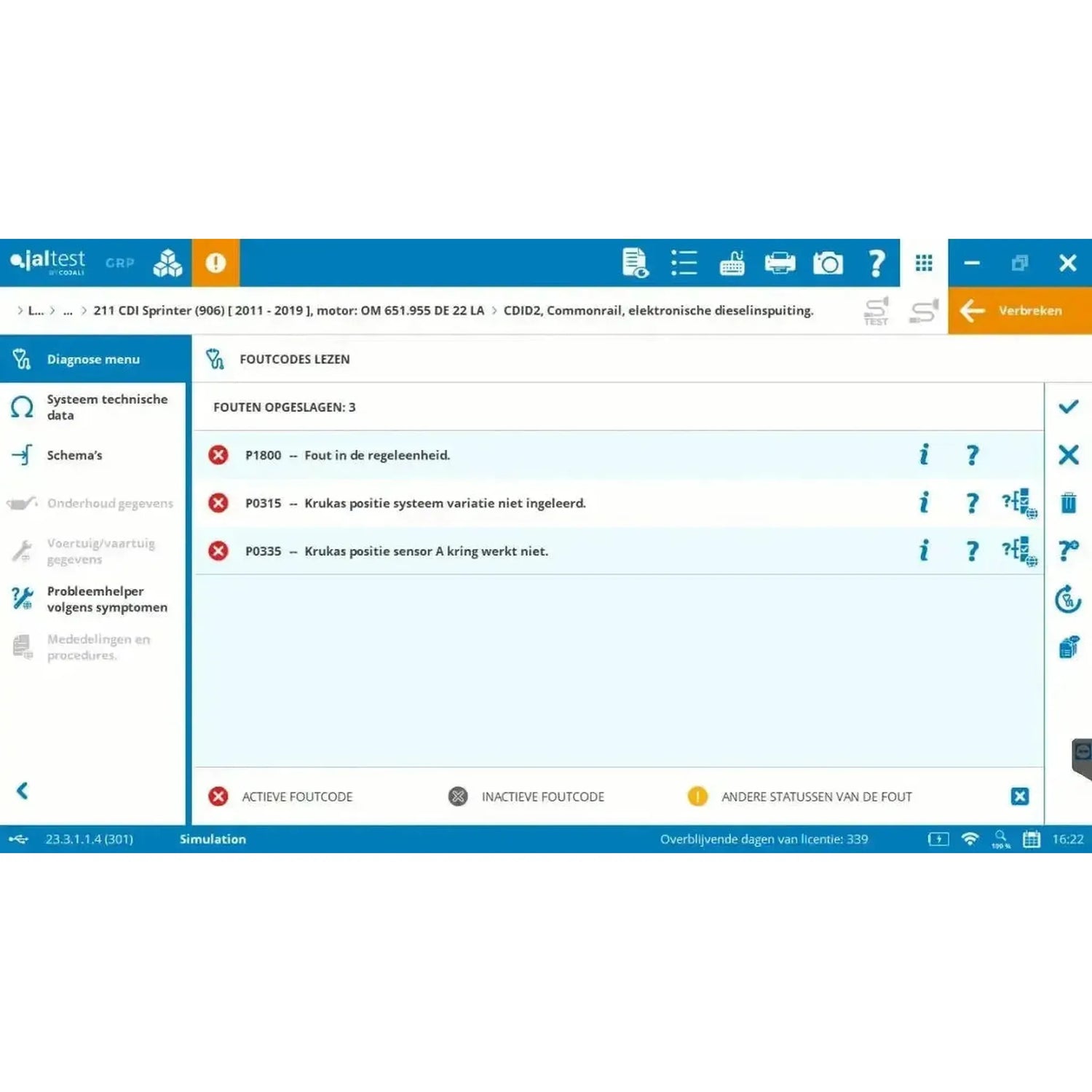

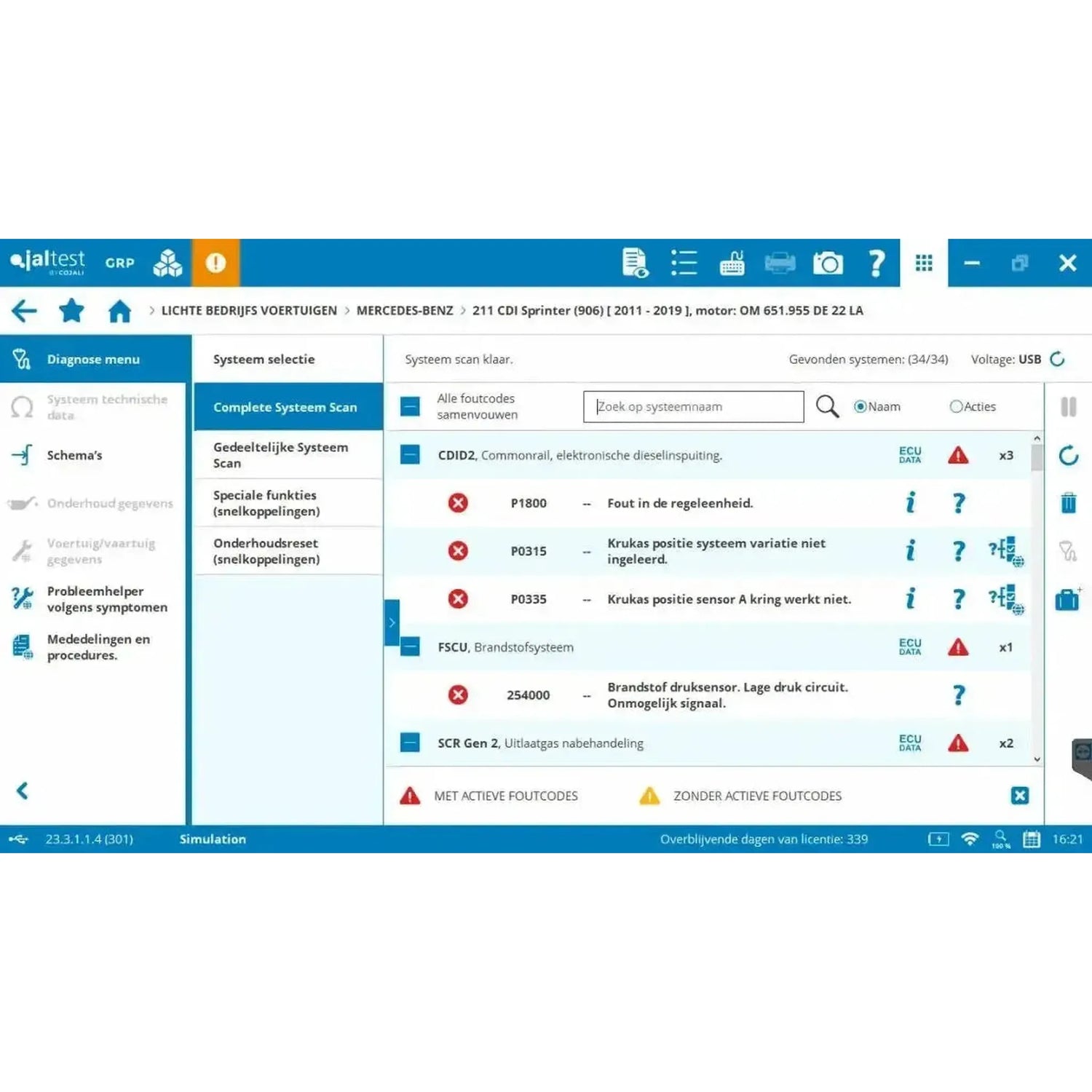

• Codes défaut : Lecture et effacement.
• Valeurs de mesure : En chiffres et en graphique.
• Composants : Pilotage ciblé.
• Données ECU : Numéro de pièce et version logicielle.
• Paramètres : Configuration et réglage.
• Compteurs d'entretien : Réinitialisation après une intervention.
• Filtre à particules : Régénération, remise à zéro des valeurs.
• SCR et AdBlue : Réinitialisation et mesure.
• Injecteurs : Enregistrement du codage.
• Frein de stationnement (EPB) : Ouverture des mâchoires, étalonnage.
• Capteur d'angle de braquage : Étalonnage.
• TPMS : Apprentissage des capteurs.
• Batterie (BMS) : Enregistrement de la nouvelle batterie.
• Mode transport : Désactivation à la livraison.

Mode d'emploi

1. Installation du logiciel : Installez Jaltest sur votre PC Windows.
2. Activation : Nous activons Modular LCV sur le numéro de série du Link.
3. Connexion du Link : Reliez le Link V9 au PC via le JDC107.9B.
4. Branchement : Raccordez avec le JDC213.9, si nécessaire via le JDC100.

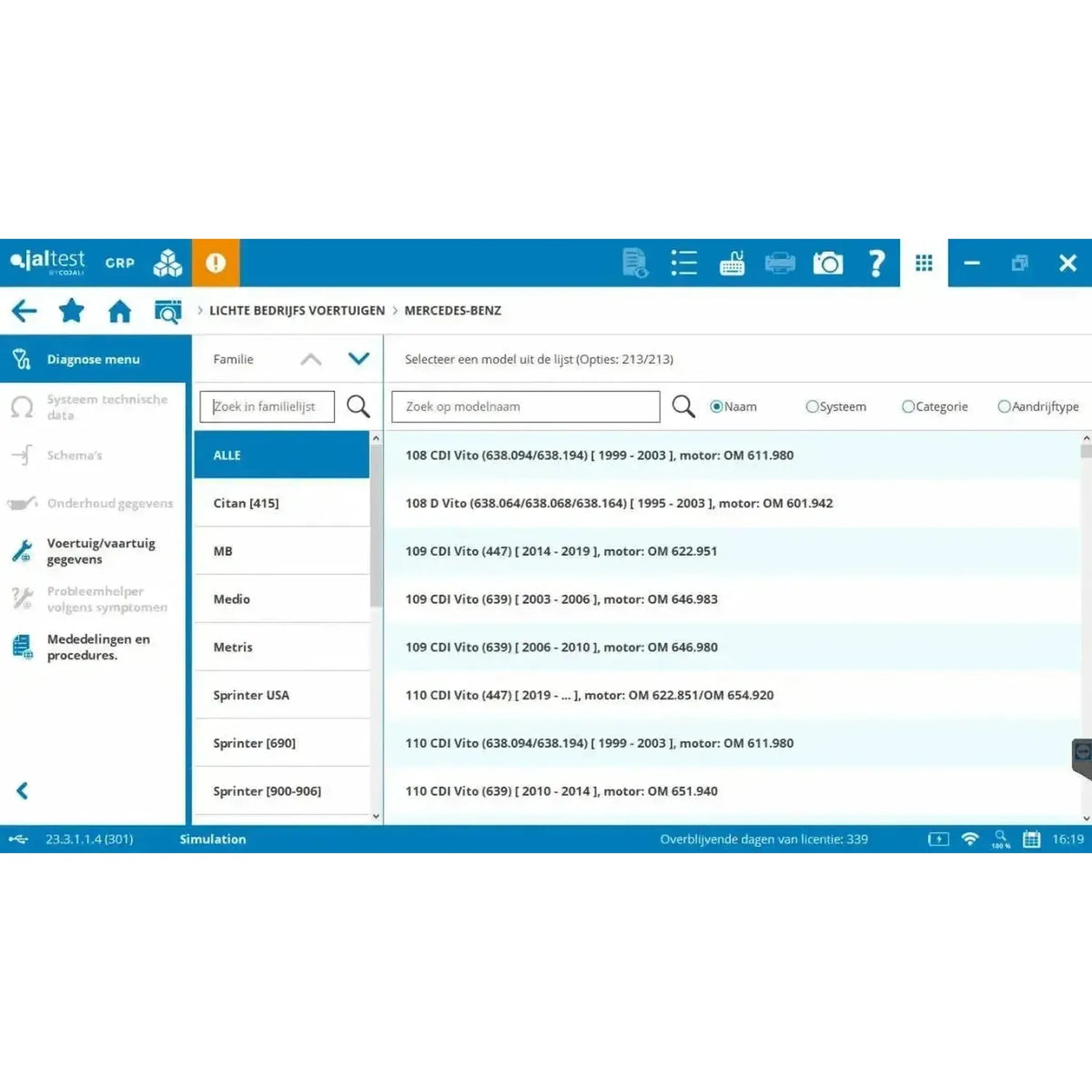

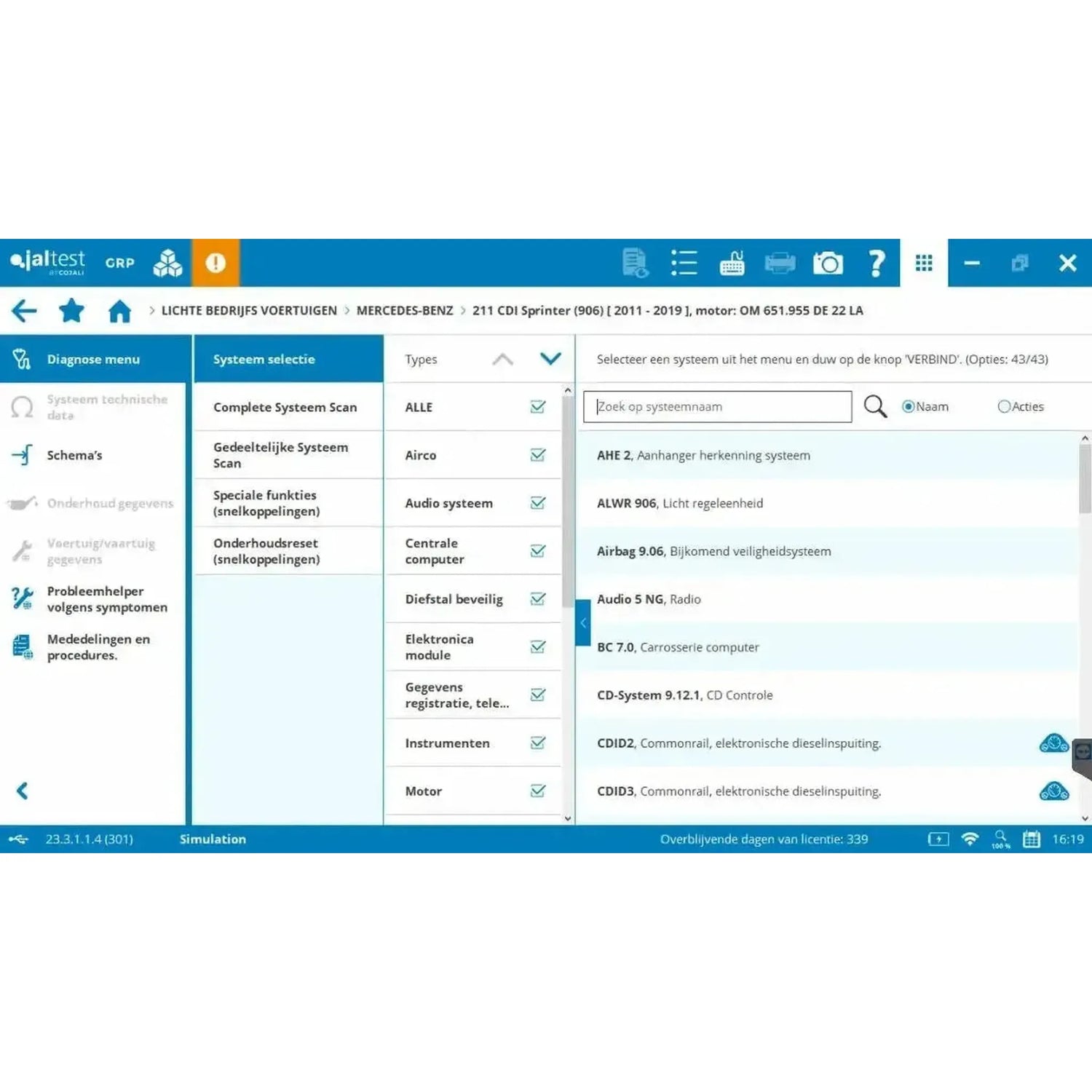

5. Lecture : Sélectionnez la marque et le modèle dans Jaltest.

Véhicules et applications compatibles

Ce qui compte, c'est le module logiciel, pas la mallette. Jaltest Modular LCV couvre les fourgonnettes et véhicules utilitaires légers de 41 marques. Une marque figurant dans la liste signifie qu'elle est couverte, et non que chaque modèle et chaque année de construction sont entièrement pris en charge. La classification suit le pays d'origine de la marque, et non le propriétaire actuel. Européen inclut le Royaume-Uni et la Russie. Chinois est distinct d'Asiatique, qui comprend le Japon, la Corée du Sud et l'Inde. La mention USA accolée à Hino, Isuzu et Mitsubishi Fuso désigne les versions américaines d'une marque asiatique ; sous Divers figure la marque originaire d'Australie.

Fourgonnettes (41 marques) :

• Européen (16) : Citroën, Dacia, Fiat, GAZ, Iveco, LDV/Maxus, MAN, Mercedes-Benz, Multicar, Opel, Peugeot, Piaggio, Renault, Santana, Vauxhall et Volkswagen.
• Asiatique (15) : Ashok Leyland, Force Motors, Hino USA, Hyundai, Isuzu, Isuzu USA, Kia, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso USA, Nissan, Tata, Toyota et UD Trucks.
• Américain (6) : Agrale, Dodge, Ford, Freightliner, GMC/Chevrolet et International.
• Chinois (3) : DFSK, Foton et Great Wall.
• Divers (1) : Holden.

Les systèmes de la fourgonnette

• Management moteur : Le régulateur diesel électronique EDC, sur les versions récentes EDC 17 et EDC MD1 avec injection common-rail.
• Post-traitement des gaz d'échappement : Le filtre à particules et la régulation SCR et AdBlue, avec l'unité qui pilote le post-traitement.
• Freins et stabilité : Le système antiblocage hydraulique avec contrôle antipatinage et de stabilité, dans le logiciel ABS9/ASR9/ESP9.
• Calculateur de carrosserie (BCM) : L'unité centrale des équipements électriques, avec le module d'extension EM du châssis.
• Airbag : Le système d'airbags et de prétensionneurs de ceintures.
• Climatisation (ACM) : La climatisation et le chauffage, y compris le chauffage autonome lorsqu'il est monté.
• Boîte de vitesses : Les boîtes automatiques et robotisées, dont la ZF 8HP Hi-Matic, ainsi que le point d'embrayage.
• Tableau de bord et confort : Le tableau de bord avec le kilométrage, l'aide au stationnement, l'écran multimédia, le système audio, le module de communication et le coupe-circuit de démarrage.
• Passerelle de sécurité (SGW) : La passerelle qui protège le bus véhicule sur les versions récentes de FCA et d'Iveco. Jaltest est agréé par les deux constructeurs et établit la liaison avec les serveurs d'authentification, afin que les tests bidirectionnels, l'effacement des codes défaut et les autres fonctions de réparation restent disponibles. Cet accès fait l'objet d'un module séparé.

Câbles et calculateur

La mallette contient le câble OBD 16 broches pour la prise standard. Les fourgonnettes plus anciennes ne l'ont pas encore, et certaines marques placent leurs lignes de diagnostic sur des broches différentes. Le câble dont vous avez besoin dépend de la prise de diagnostic de la fourgonnette, et non de la marque figurant sur le capot : comptez le nombre de broches et vérifiez si les broches 6 et 14 sont occupées avant de commander.

• Kit multipin (70002001) : Vingt multipins JTP01 à JTP10, chacun en deux couleurs, le câble de connexion JTP101 et deux câbles d'alimentation : JDC10AM2 avec pinces de batterie et JDC20AM2 pour l'allume-cigare. Il permet de se connecter directement à un connecteur pour lequel il n'existe pas de câble de diagnostic dédié.
• Volkswagen (JDC402A) : Le câble adaptateur pour la prise OBD1 à 2+2 broches, deux connecteurs bipolaires séparés : blanc avec les lettres L et K, noir avec un moins et un plus.
• Connecteurs OBD1 propriétaires : OBD215 pour la prise 12 broches de GM et OBD401 pour la prise 38 broches de l'Iveco Daily.
• Connecteurs OBD2 à câblage différent : JDCOBD2 pour Hyundai et JDCOBD3 pour Tata-Daewoo, convertisseurs qui reportent les lignes de diagnostic sur les broches normalisées.
• Protocoles anciens : JDCOBD6 convertit le SAE J1850 dans les versions PWM et VPW vers le CAN ; nécessaire lorsque la broche 2 est occupée et que les broches 6 et 14 restent libres.
• Passerelle de sécurité : JDC406A pour la passerelle de Fiat, JDC408A pour celle de Renault et Nissan, et JDC407A pour l'Iveco Daily avec le connecteur ST15.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali fournit la Jaltest Rugged PC et la A140 Rugged PAD ; les deux sont proposées séparément dans notre boutique en ligne.

Licence et renouvellement

Avec Modular, vous achetez l'activation du logiciel et la licence logicielle pour la première année en une seule fois. À partir de la deuxième année, vous renouvelez avec la licence de mise à jour (29051600), à chaque fois pour douze mois. Tant que la licence est valide, vous recevez toutes les nouvelles versions du logiciel.

• Activation du logiciel : l'achat unique (293600) qui débloque le module Modular LCV. La licence logicielle pour la première année est incluse, une licence distincte n'est pas nécessaire.
• Durée : Douze mois à compter de l'activation.
• Renouvellement : annuel, avec la licence de mise à jour (29051600), à chaque fois pour douze mois.
• Activation : Nous activons le module dès réception de l'appareil, sur le numéro de série du Jaltest Link fourni ; vous n'avez rien à nous communiquer.
• Licence de mise à jour seule : Indiquez le numéro de série de votre Jaltest Link dans le champ commentaires de la commande ; nous activons le renouvellement dans un délai d'un jour ouvré.
• Installations : Cinq ordinateurs maximum. Le matériel Jaltest est toujours nécessaire pour faire fonctionner le logiciel.
• Enregistrement : Lors de l'activation, après chaque nouvelle version du logiciel, puis tous les six mois. Si cet enregistrement n'a pas lieu, le logiciel se bloque.
• Achat ultérieur de module : Un module acheté plus tard est aligné sur votre licence en cours ; vous payez au prorata.
• Absence de prolongation : Le module est bloqué tant que vous n'avez pas souscrit la licence de mise à jour.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26 broches DB26 – 16 broches OBD2 Câble adaptateur | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Câble adaptateur USB-C | Interface
• 1x Jaltest (JDC100) | Link V9 26 broches DB26 Câble d'extension (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293600) | LCV (Modulaire) | Licence logicielle

Licence de mise à jour (renouvellement après la période gratuite)
