Jaltest  |  SKU : JDC211A

Jaltest (JDC211A) | Allemand 6 broches – 9 broches J1939 Câble adaptateur | Véhicule industriel et utilitaire

€92,95 TTC
€76,82 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

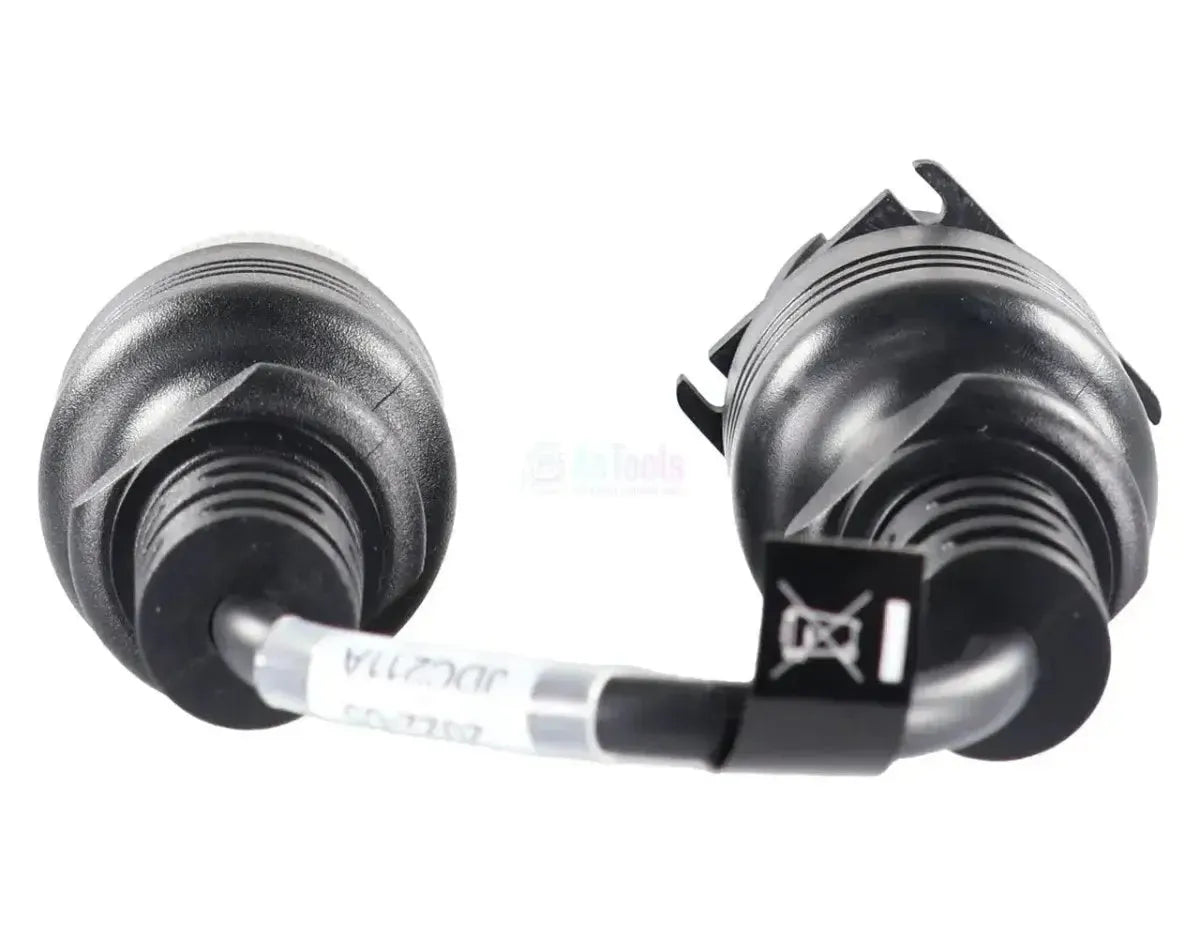

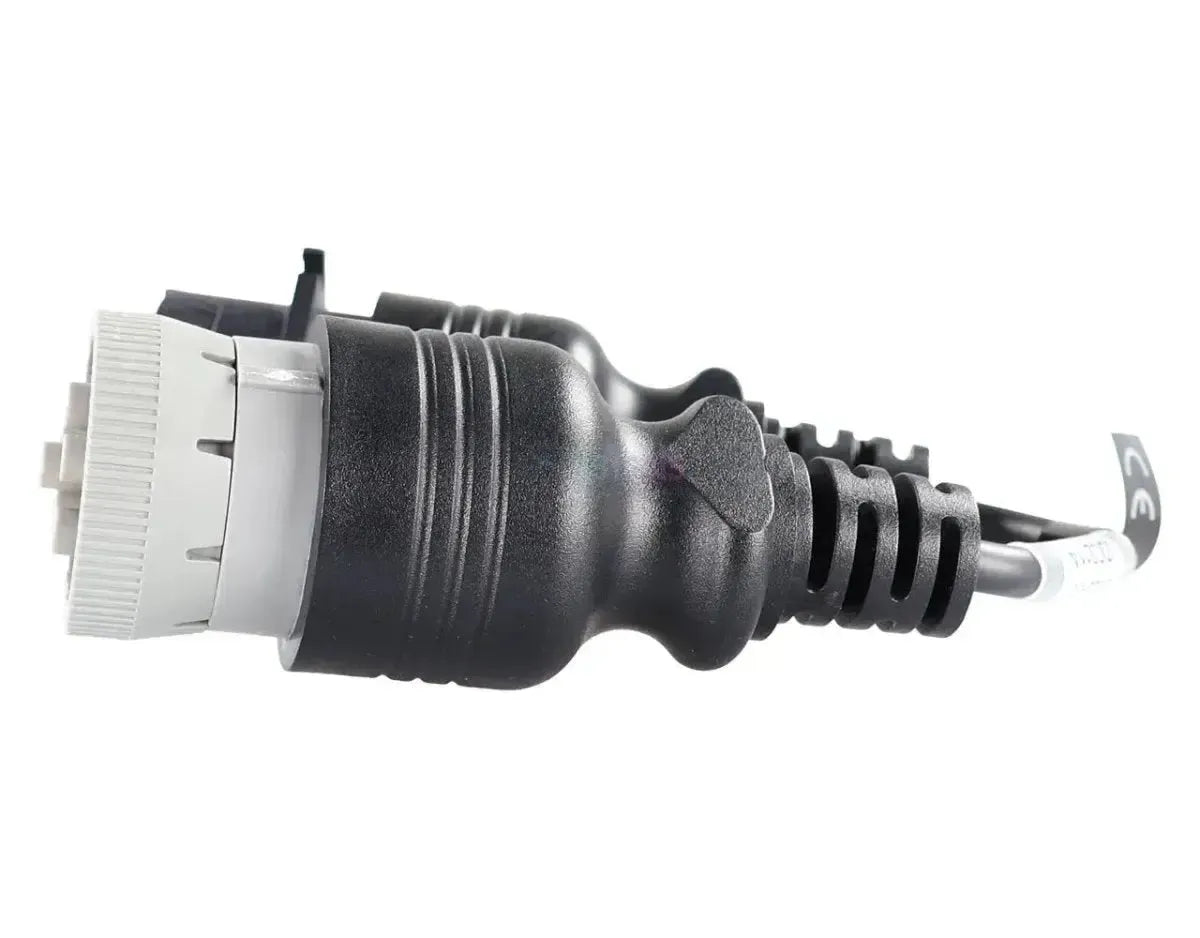

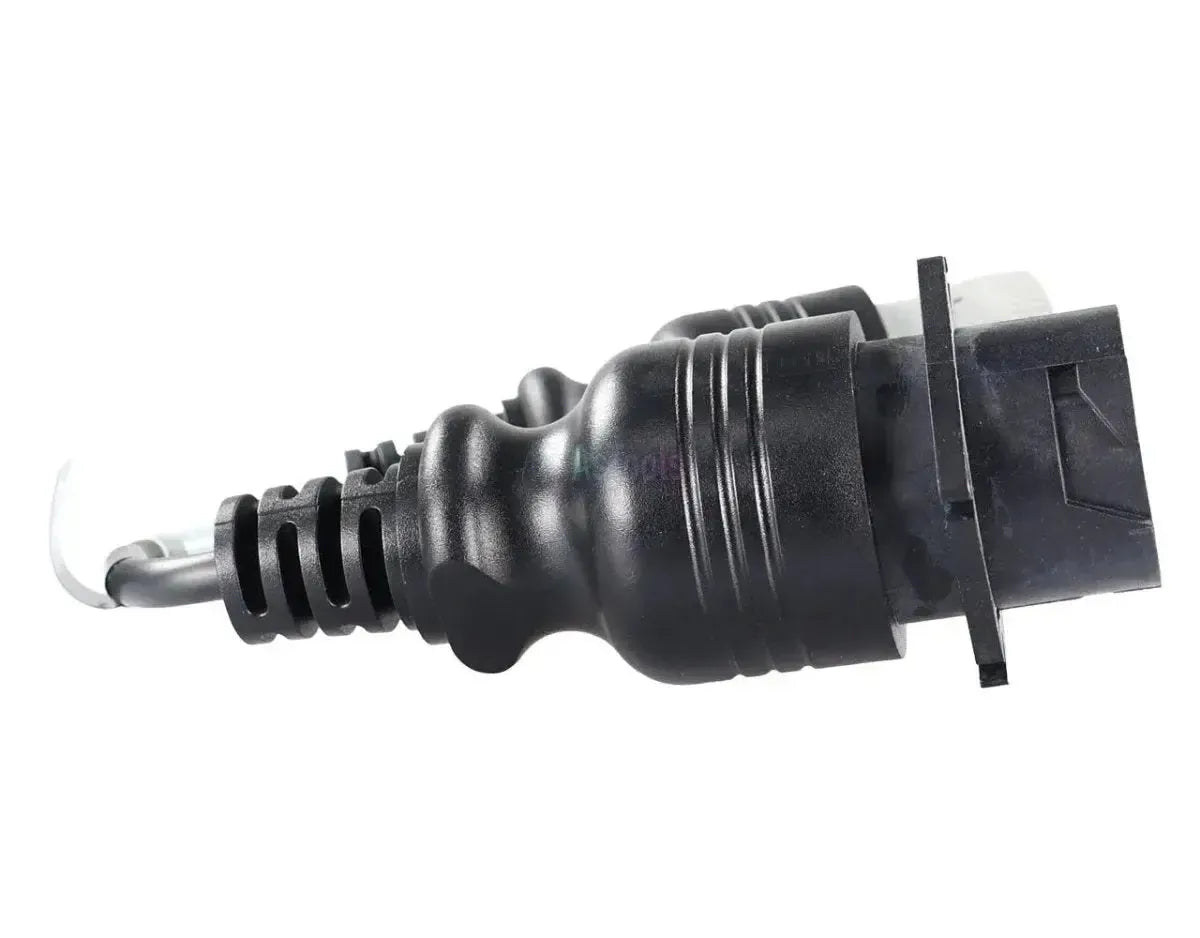

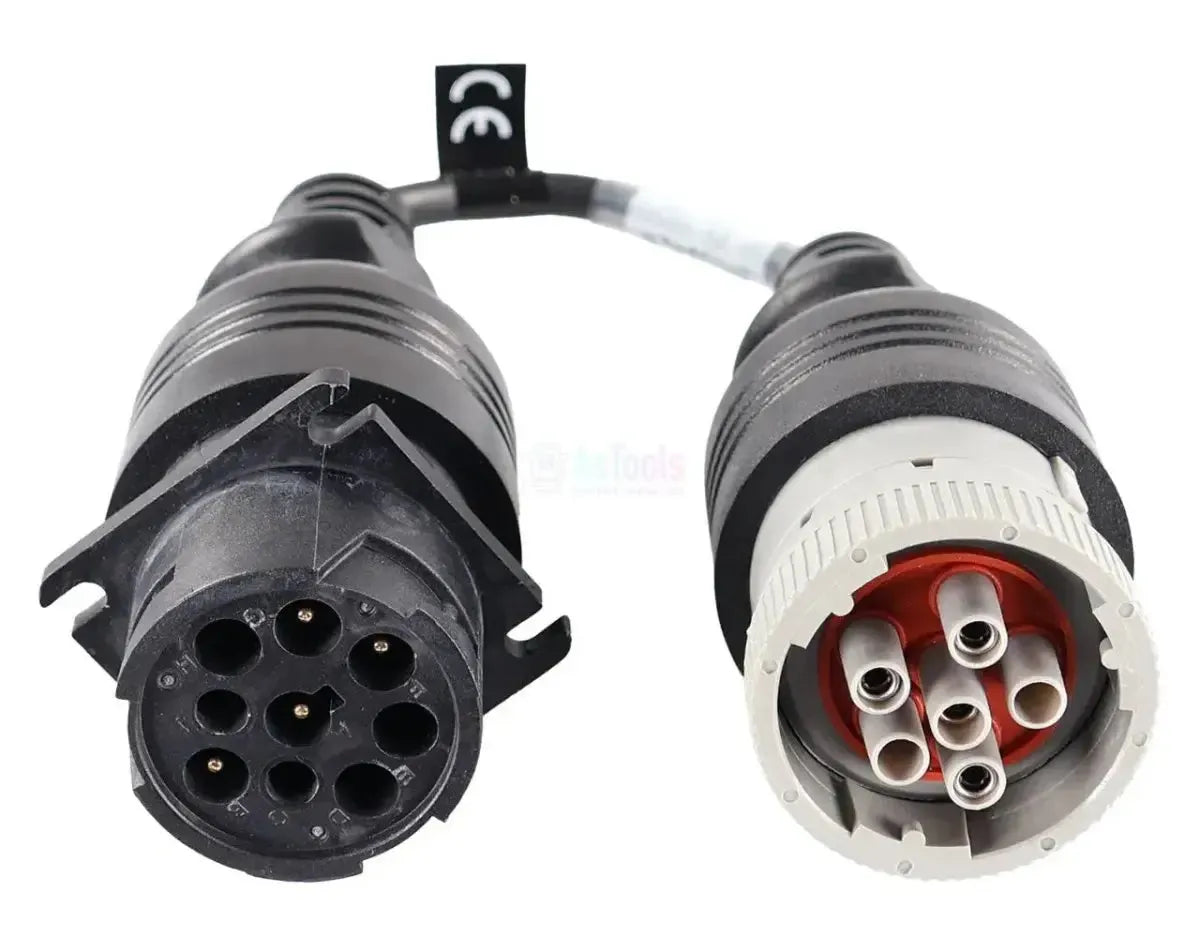

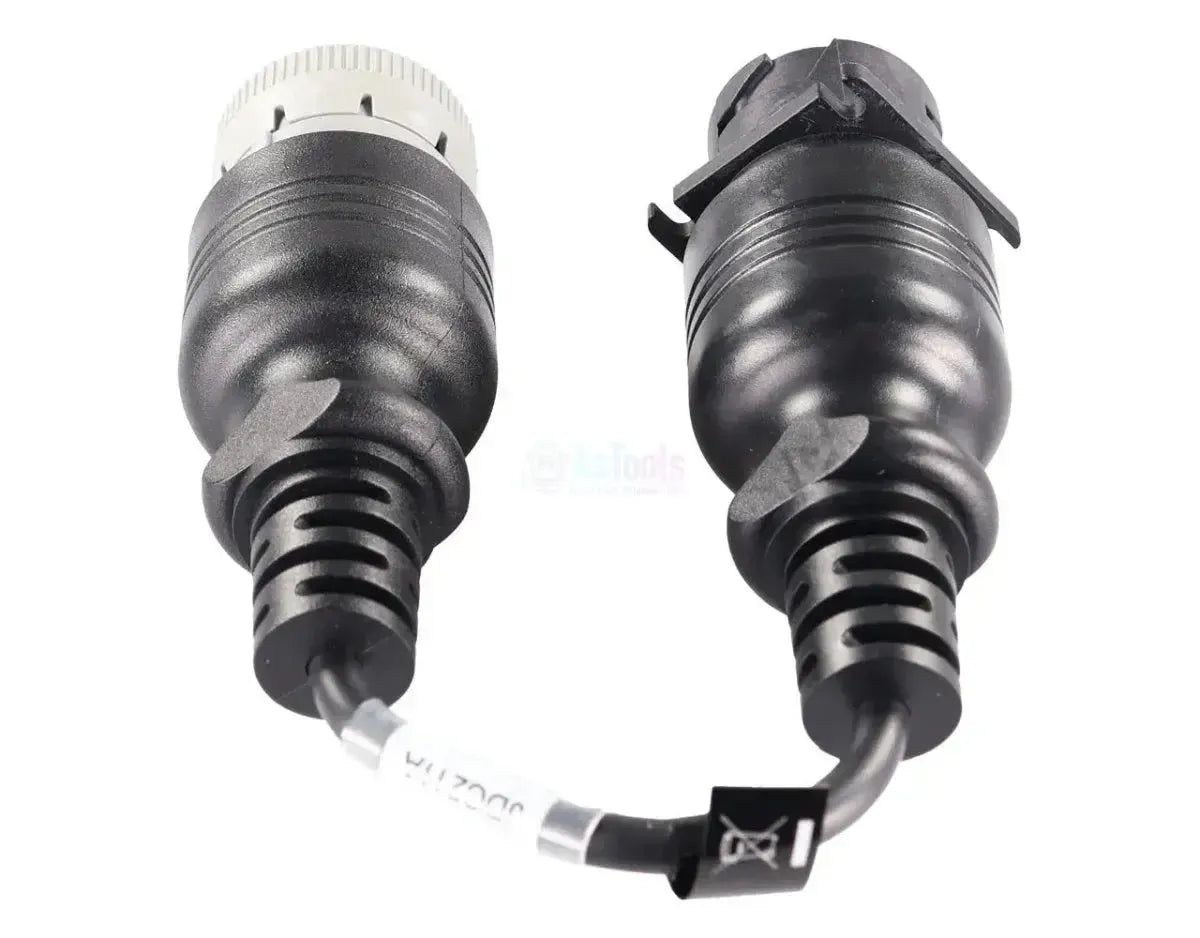

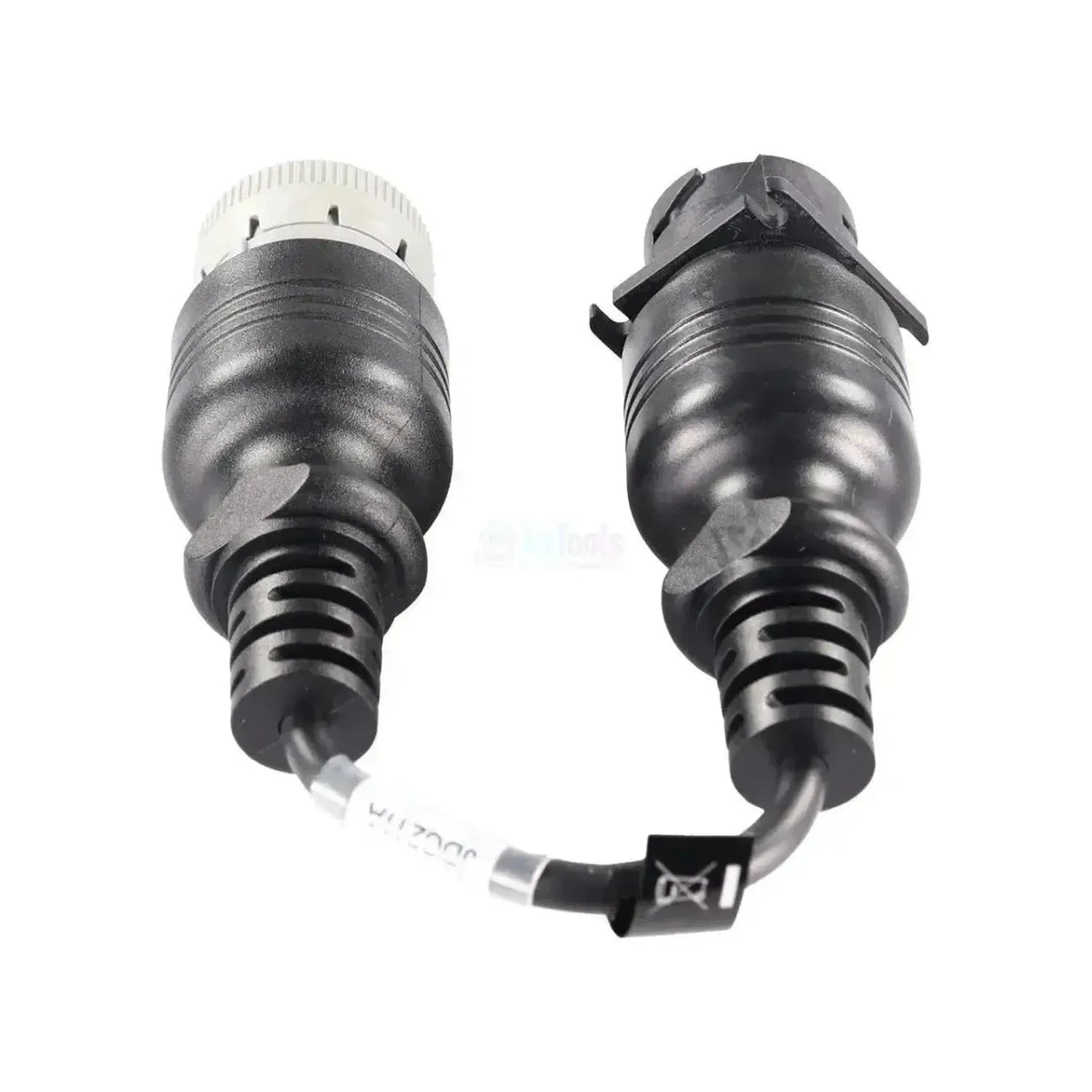

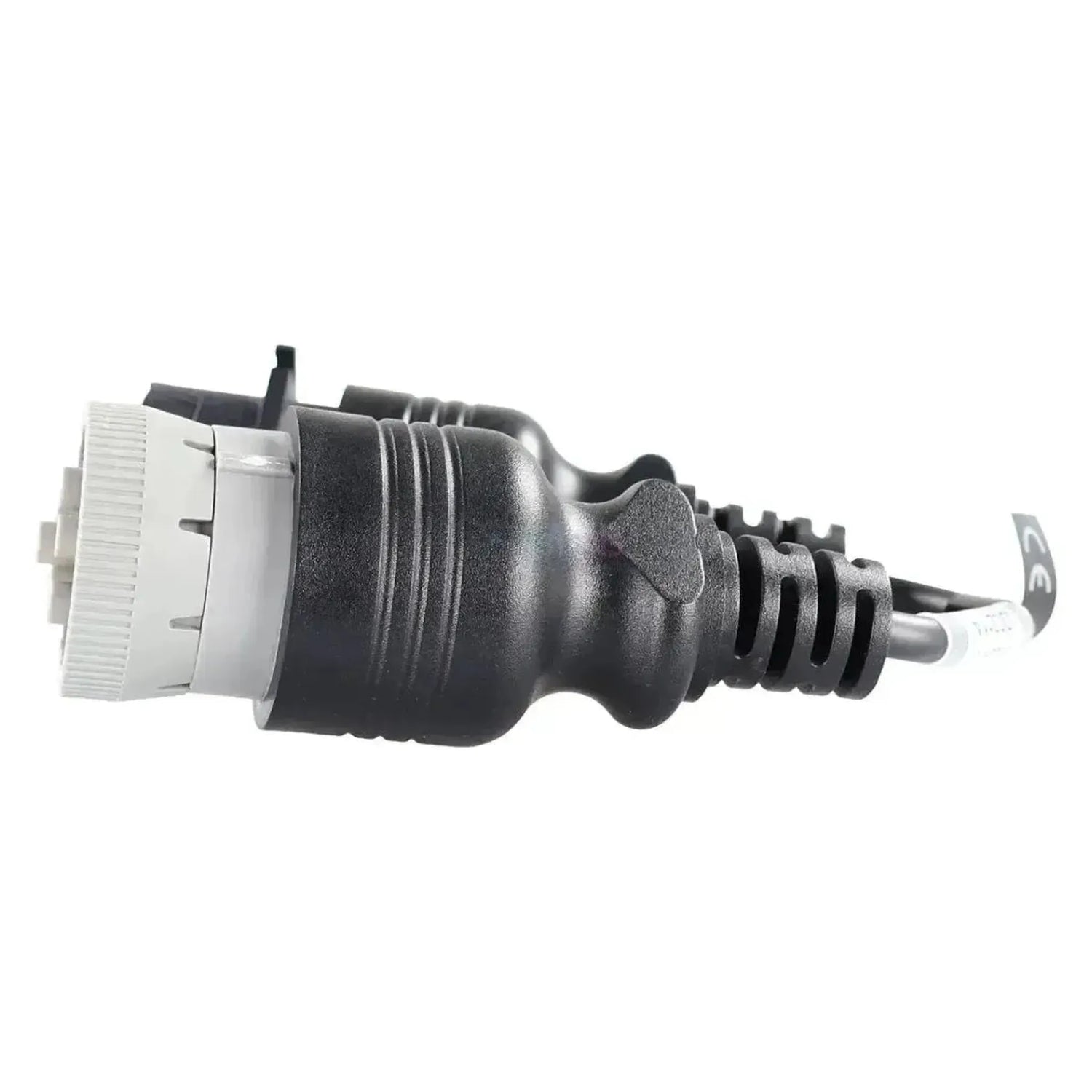

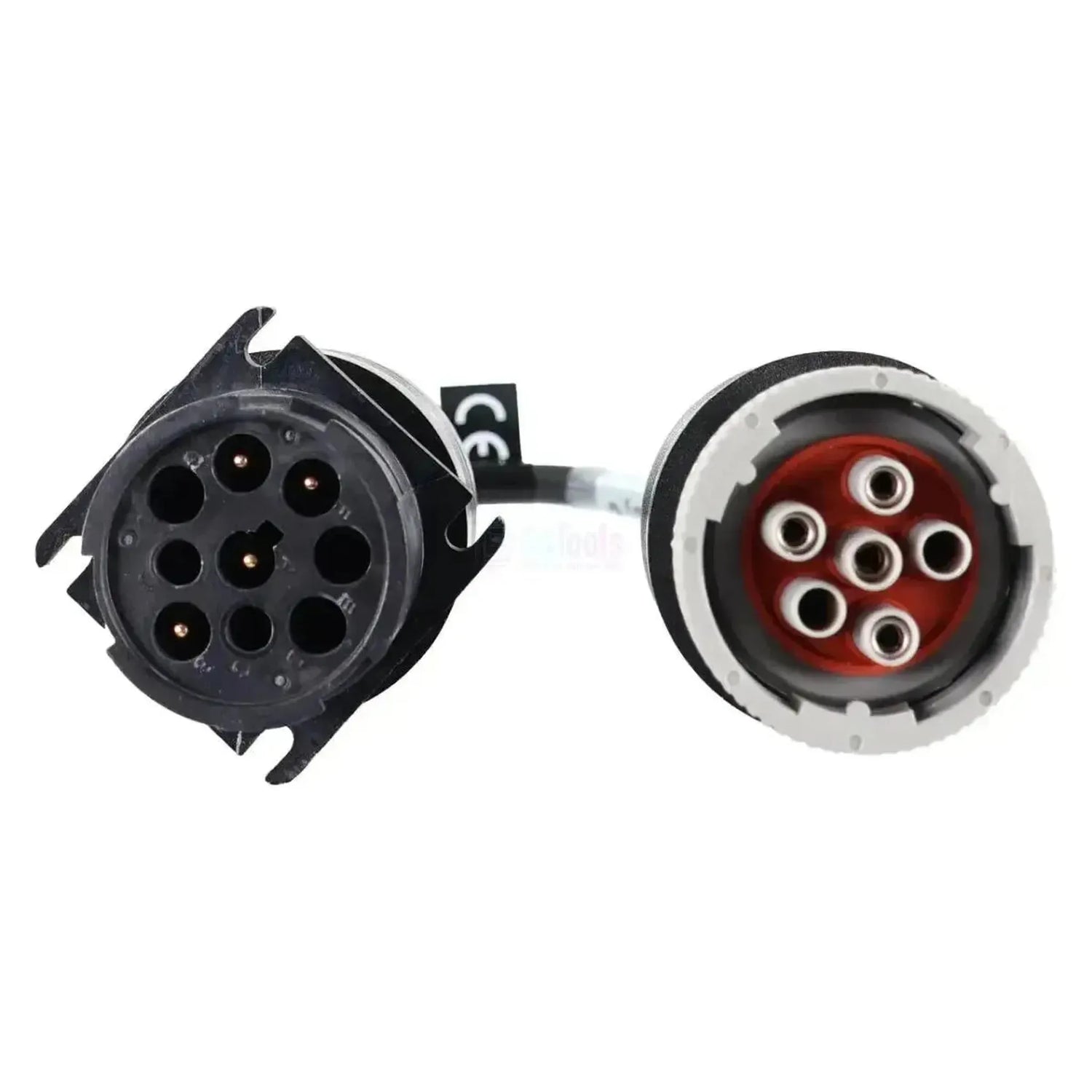

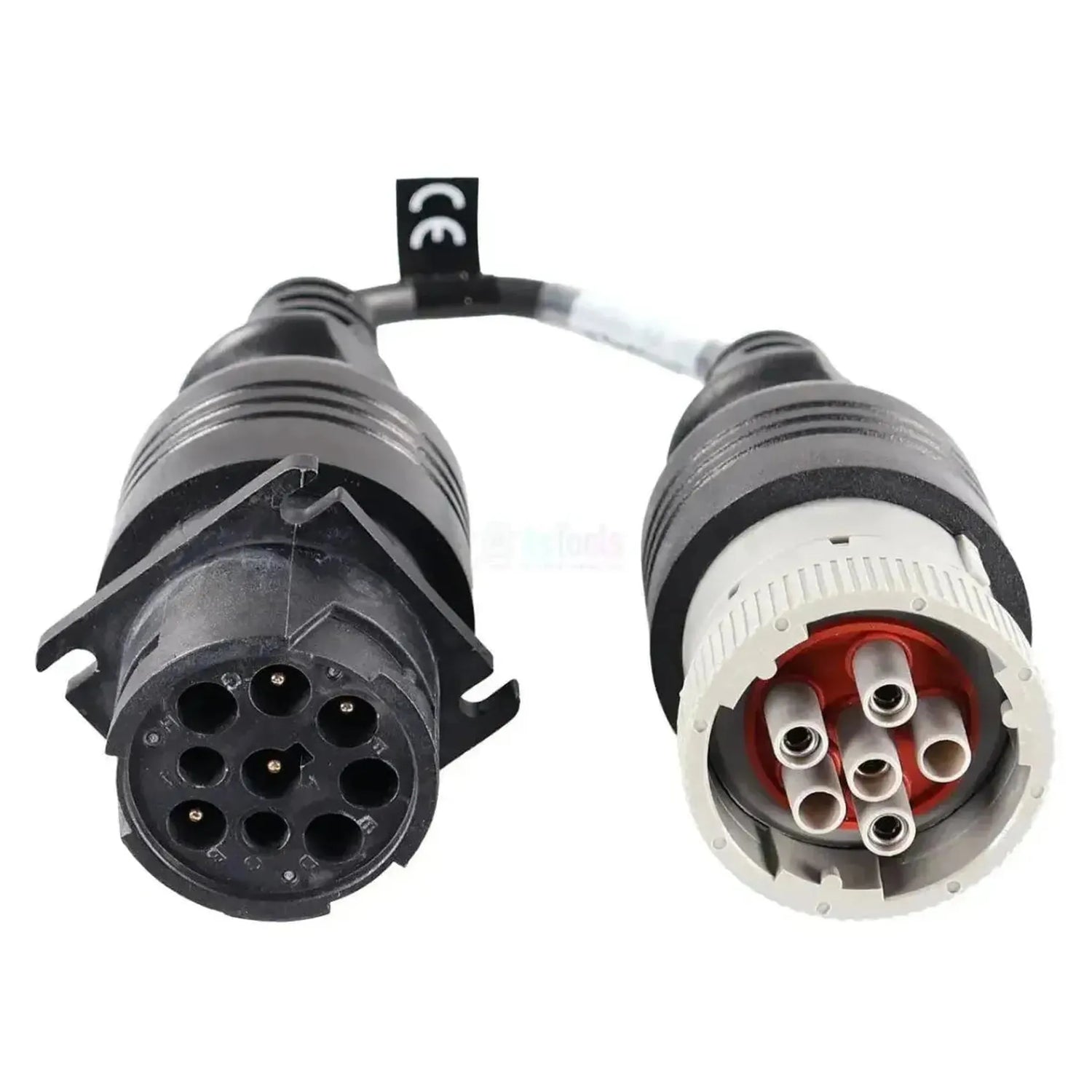

De Jaltest JDC211A brengt de 6-polige Deutsch-diagnoseaansluiting van oudere bedrijfs- en werkvoertuigen naar een 9-polige J1939-aansluiting. Aan de voertuigzijde zit een ronde stekker met een lichtgrijze koppelring en een rode binnenring, met zes grijze hulzen waarvan er vier bezet zijn. Aan de andere kant zit een zwarte 9-polige Deutsch-behuizing met montageflens en met letters gemerkte posities. Het snoer is 28 tot 30 cm lang.

De 6-polige stekker hoort bij de SAE J1708/J1587-databus, de seriële diagnosestandaard die zware voertuigen gebruikten voordat J1939 op CAN de norm werd. De kabel is een connectorovergang: Hij zorgt voor de juiste pinbezetting tussen die aansluiting en uw 9-polige J1939-diagnosekabel. Welke regeleenheden u daarna ziet, bepaalt de Jaltest-dekking van het voertuig. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Merkonafhankelijk: De kabel volgt de genormeerde connector en niet een fabrikant of een systeem.
✔Maakt de oudere 6-polige Deutsch-aansluiting bereikbaar vanaf uw 9-polige J1939-kabel, zodat u geen tweede diagnoseset hoeft aan te houden.
✔De lichtgrijze koppelring met de rode binnenring is aan het voertuig meteen te herkennen, dus u weet vooraf of deze kabel past.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕De kabel eindigt op 9-pins J1939: U heeft de 9-polige Jaltest-diagnosekabel nodig om hem te gebruiken.
✕Geen eigen dekking: Welke regeleenheden en functies beschikbaar zijn, komt uit de Jaltest-dekking van het voertuig of de machine.
✕Alleen voor de 6-polige Deutsch-aansluiting; voertuigen met een 9-polige J1939-stekker sluiten rechtstreeks aan.
✕Dezelfde 6-polige stekker zit ook op inbouwmotoren in de scheepvaart; daarvoor is de JDC629A bedoeld, die op 16-pins OBD2 eindigt en onder Jaltest Marine valt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere bedrijfs- en werkvoertuigen met de J1708/J1587-aansluiting uitlezen. Op die lijn hangen doorgaans de zwaarste regeleenheden, zoals de motor- en transmissieregeling; welke fabrikant wat op de lijn heeft gezet, verschilt per voertuig.

Regeleenheden die u kunt benaderen

  • Diagnoselijn: Eenheden op de J1708-lijn.
  • Motorregeling: Als die op de lijn zit.
  • Transmissie: Als die op de lijn zit.
  • Per voertuig: Volgens de Jaltest-dekking.

Wat u kunt doen

  • Foutcodes: Volgens de voertuigdekking.
  • Meetwaarden: Volgens de voertuigdekking.
  • Overige functies: Volgens de voertuigdekking.
  • Pinbezetting: Van 6-polig naar 9-polig J1939.
  • Kabel zelf: Voegt geen functies toe of af.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 6-polige Deutsch-aansluiting.
  2. Aansluiten: Steek de JDC211A erop en zet de koppelring vast.
  3. Diagnosekabel: Koppel de 9-polige J1939-kabel aan de Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies het voertuig in Jaltest CV.

Compatibele voertuigen en toepassingen

Bepalend is de connector, niet het merk. De kabel hoort bij de 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587. Omdat die aansluiting in een norm is vastgelegd en niet door een fabrikant, komt hij bij uiteenlopende merken uit de J1708-periode voor.

Toepassing:

  • Bedrijfs- en werkvoertuigen: Met een 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587.
  • Voertuigmerk: Niet bepalend; de kabel volgt de genormeerde connector.
  • Diagnosekabel: De 9-polige J1939-diagnosekabel van Jaltest; de kabel eindigt niet op 16-pins OBD2.
💡
Goed om te weten: Let op het verschil met de JDC629A: Die heeft aan de motorzijde dezelfde 6-polige Deutsch-stekker, maar eindigt op 16-pins OBD2 en hoort bij Jaltest Marine voor inbouwmotoren. Deze JDC211A eindigt op 9-pins J1939 en hoort bij bedrijfsvoertuigen. Kijk dus niet alleen naar de stekker aan het voertuig, maar ook naar de kabel die u aan uw Link hangt.

Verpakkingsinhoud

  • 1x Jaltest (JDC211A) | Deutsch 6-pins – 9-pins J1939 Verloopkabel | Bedrijfs- en Werkvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • CV véhicules utilitaires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
J1939 9 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
Deutsch 6 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Utilisation

Numéro de référence
JDC211A

Autres caractéristiques

Toepassing
6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587
Aansluiting interfacezijde
9-pins J1939 (zwarte Deutsch-behuizing type 1, met montageflens)
Regeleenheden
De regeleenheden die de fabrikant op de 6-polige diagnoselijn heeft aangesloten, zoals de motor- en transmissieregeling; per voertuig verschillend
Segment
Bedrijfs- en Werkvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met 9-polige J1939-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
