Jaltest  |  SKU : JDC217.9

Jaltest (JDC217.9) | Câble adaptateur 9 broches J1939 - 26 broches DB26 | Véhicules utilitaires et de travail

€104,95 TTC
€86,74 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

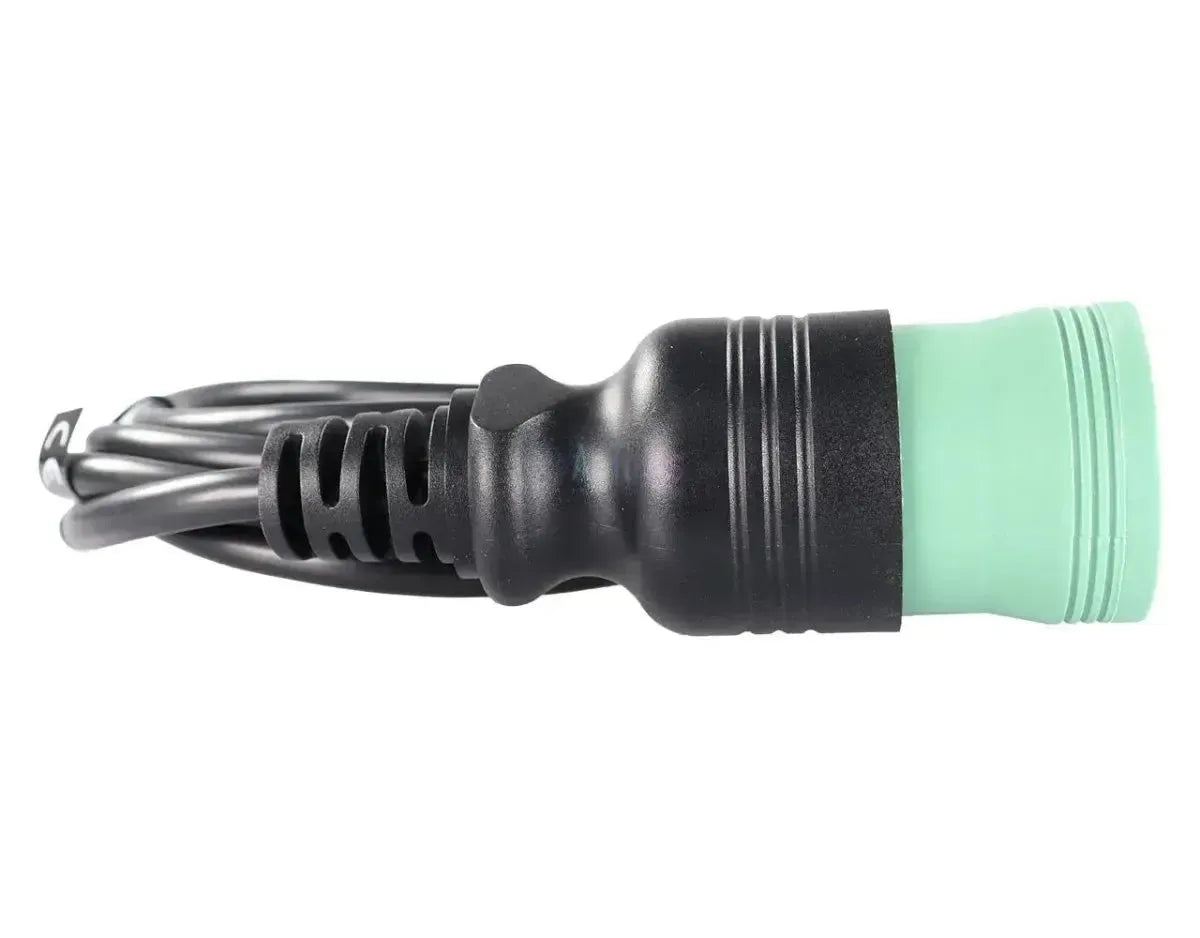

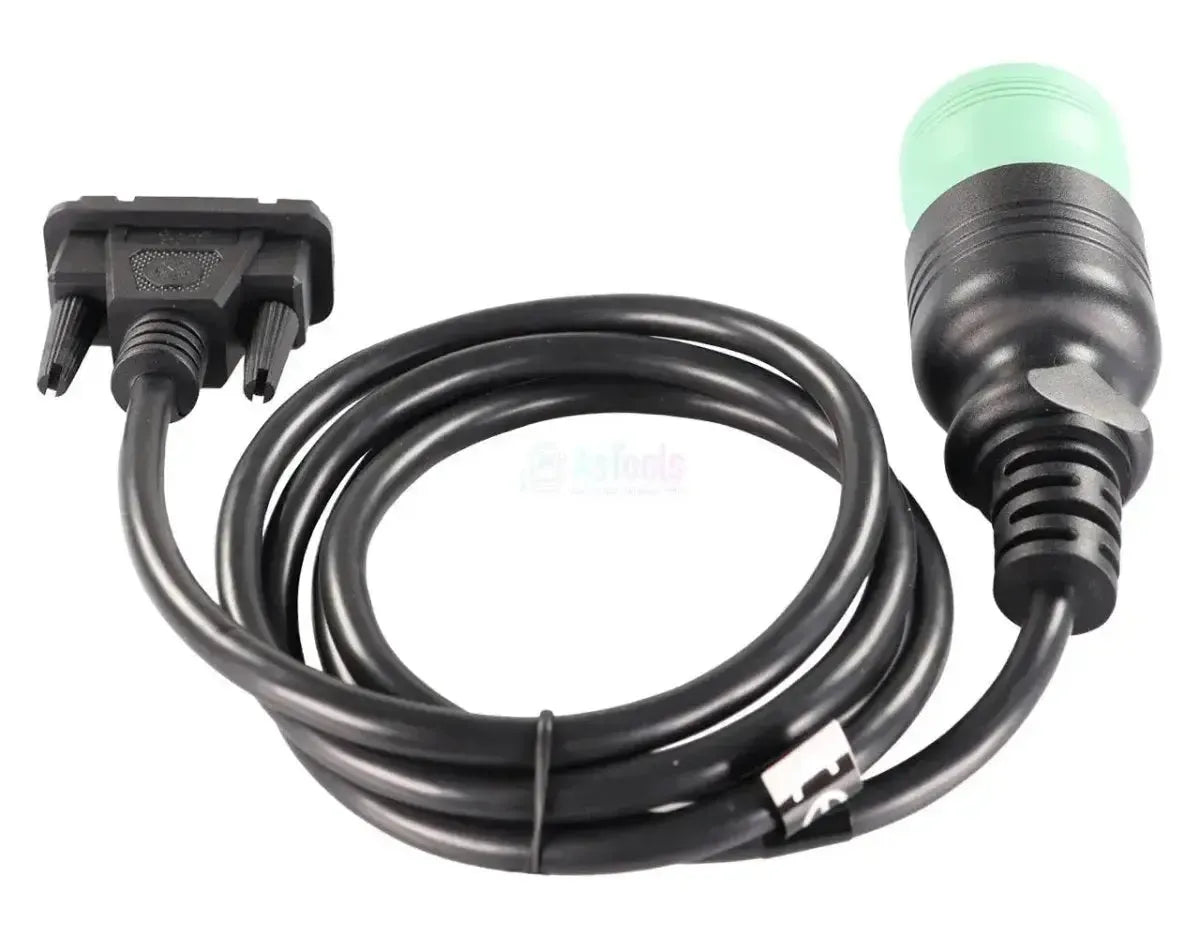

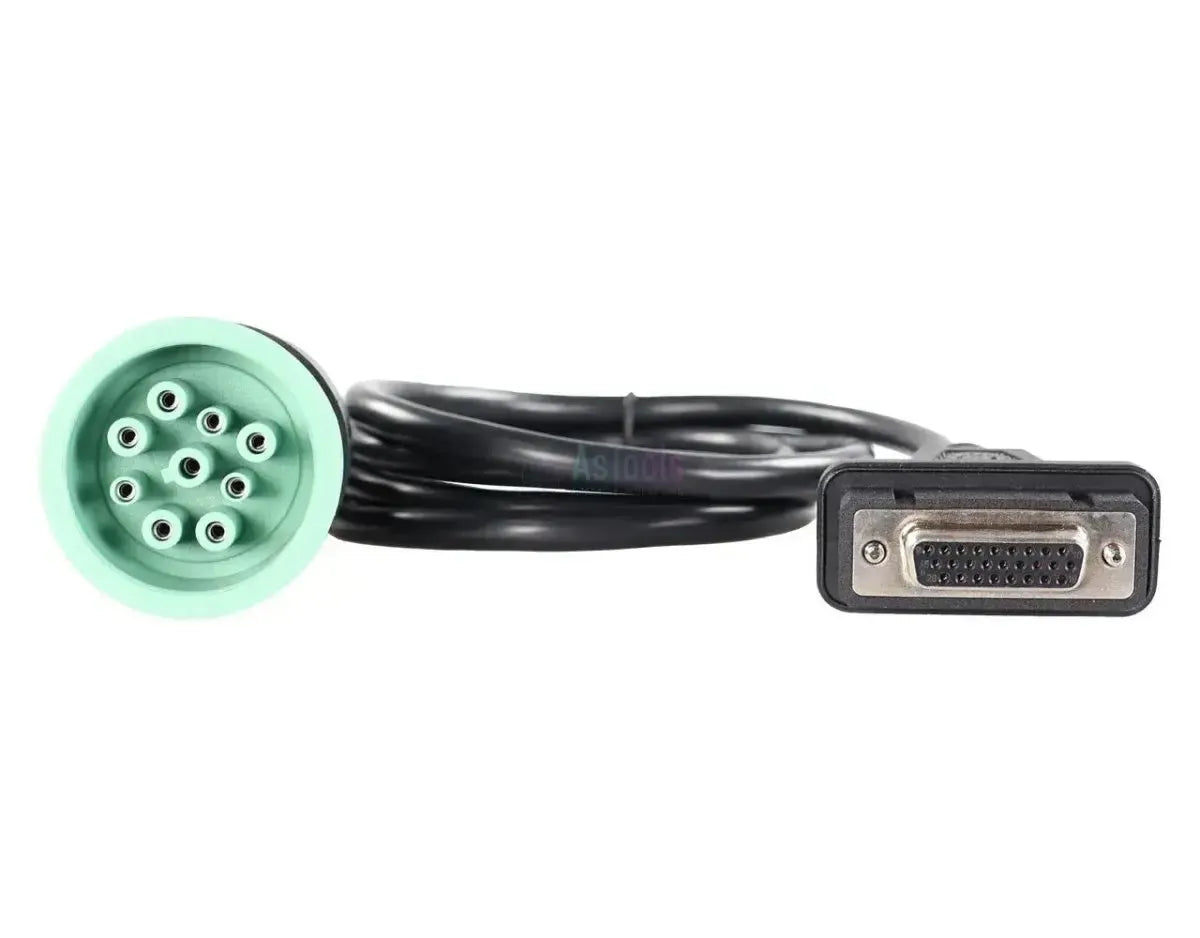

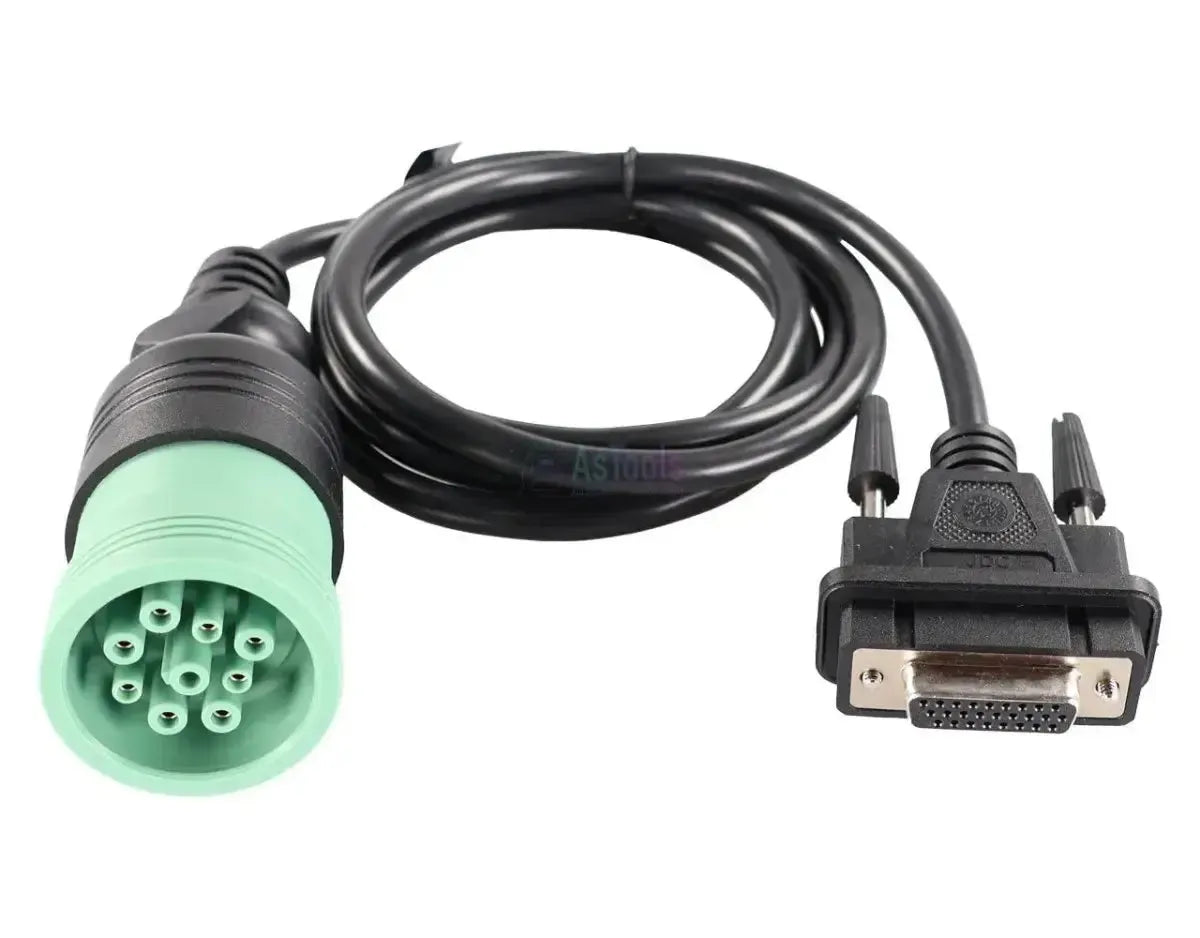

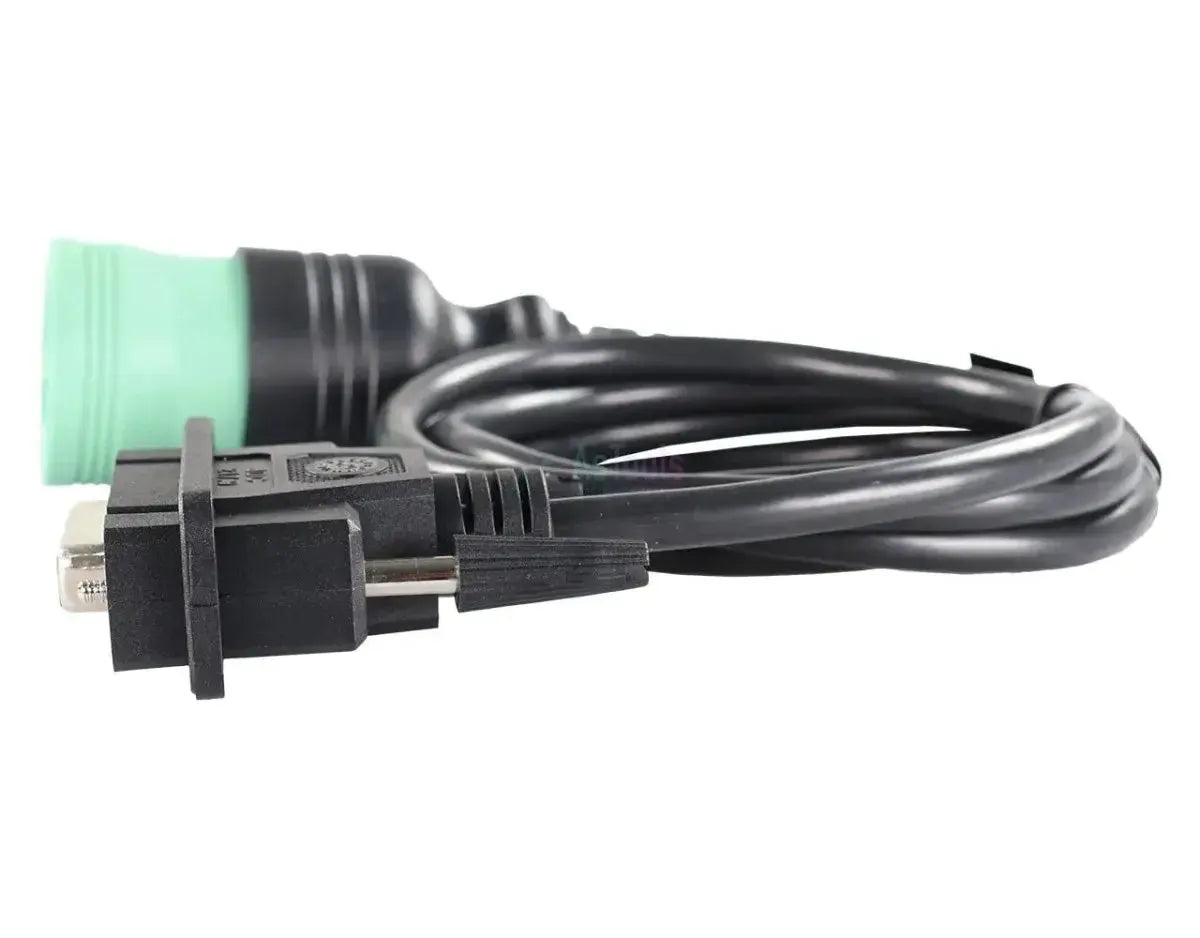

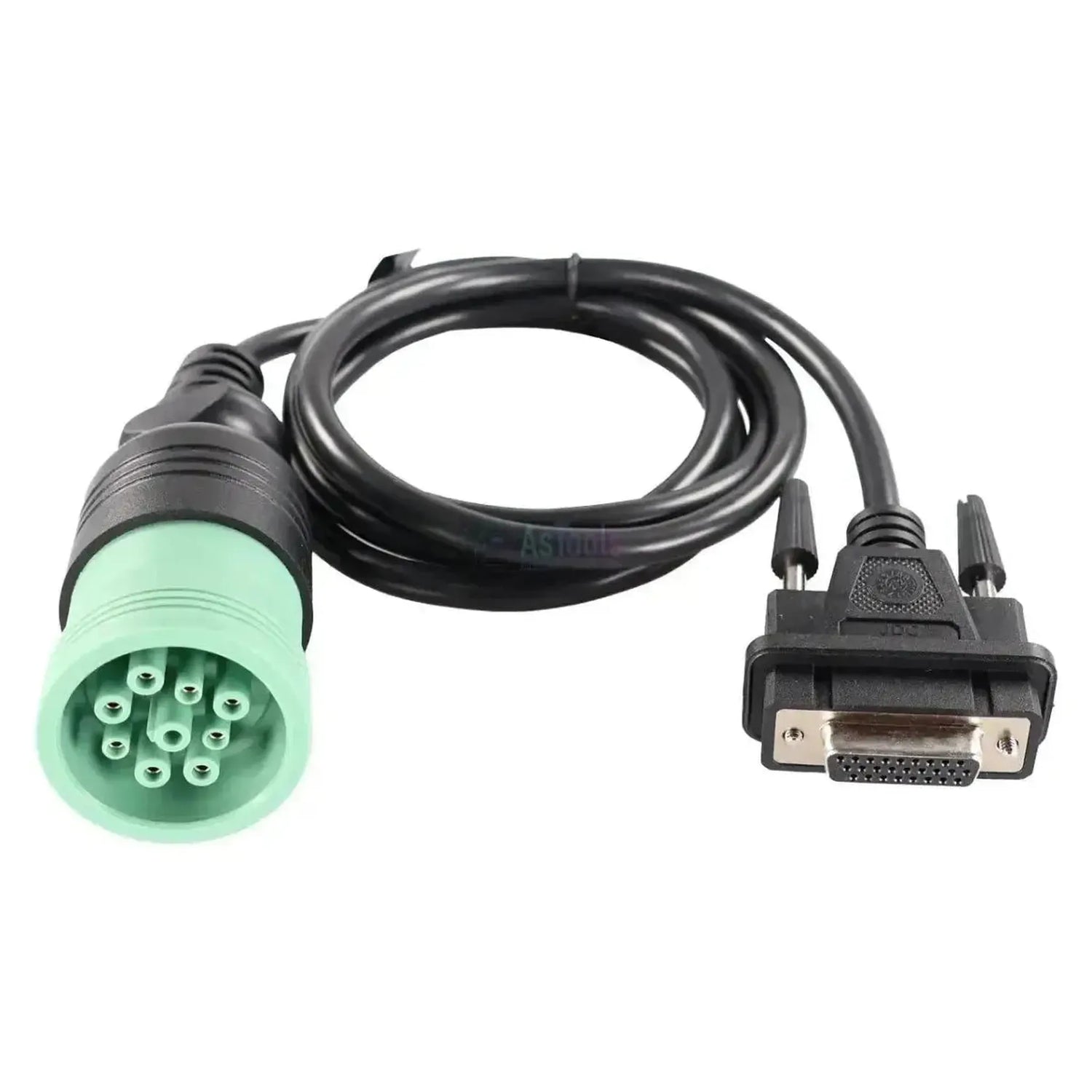

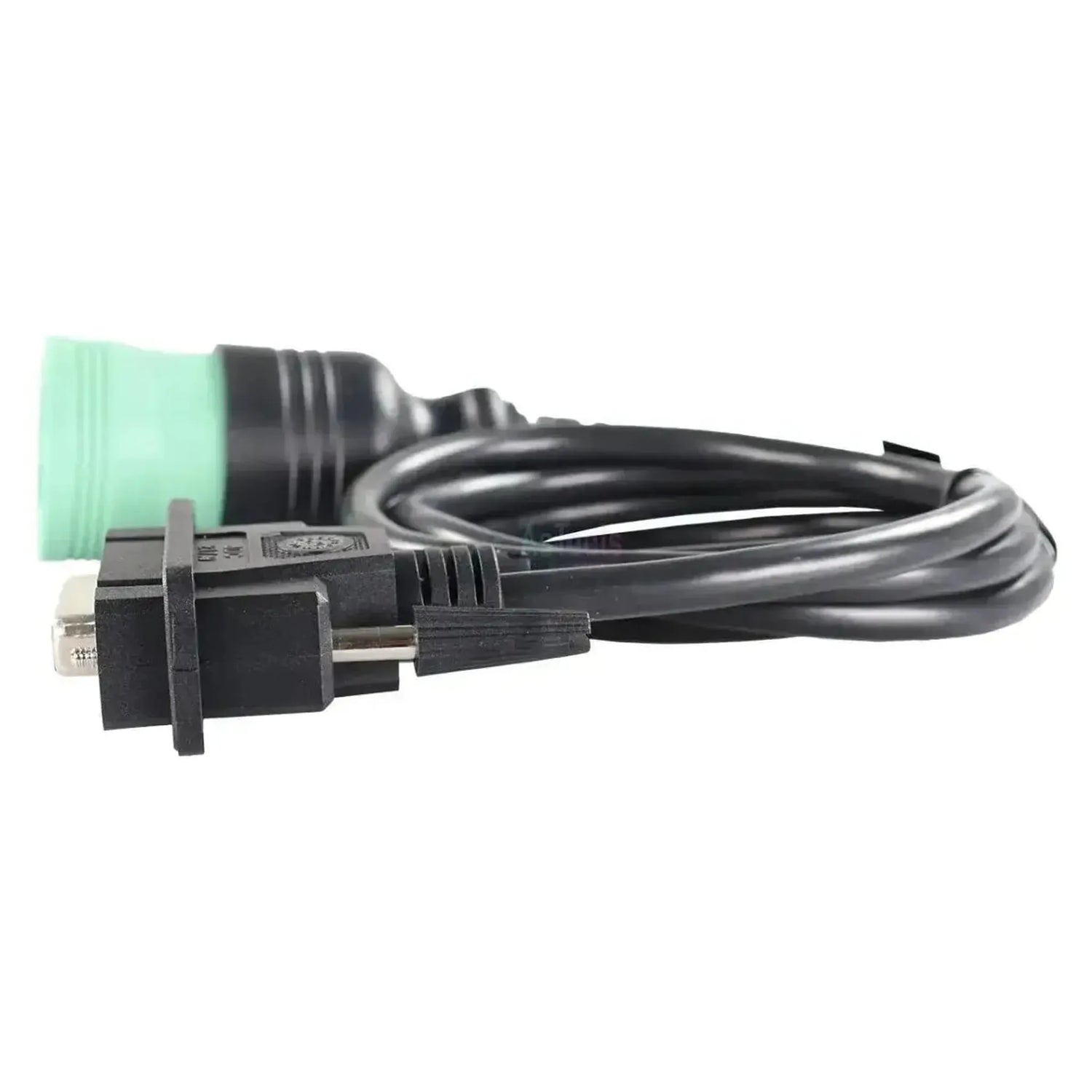

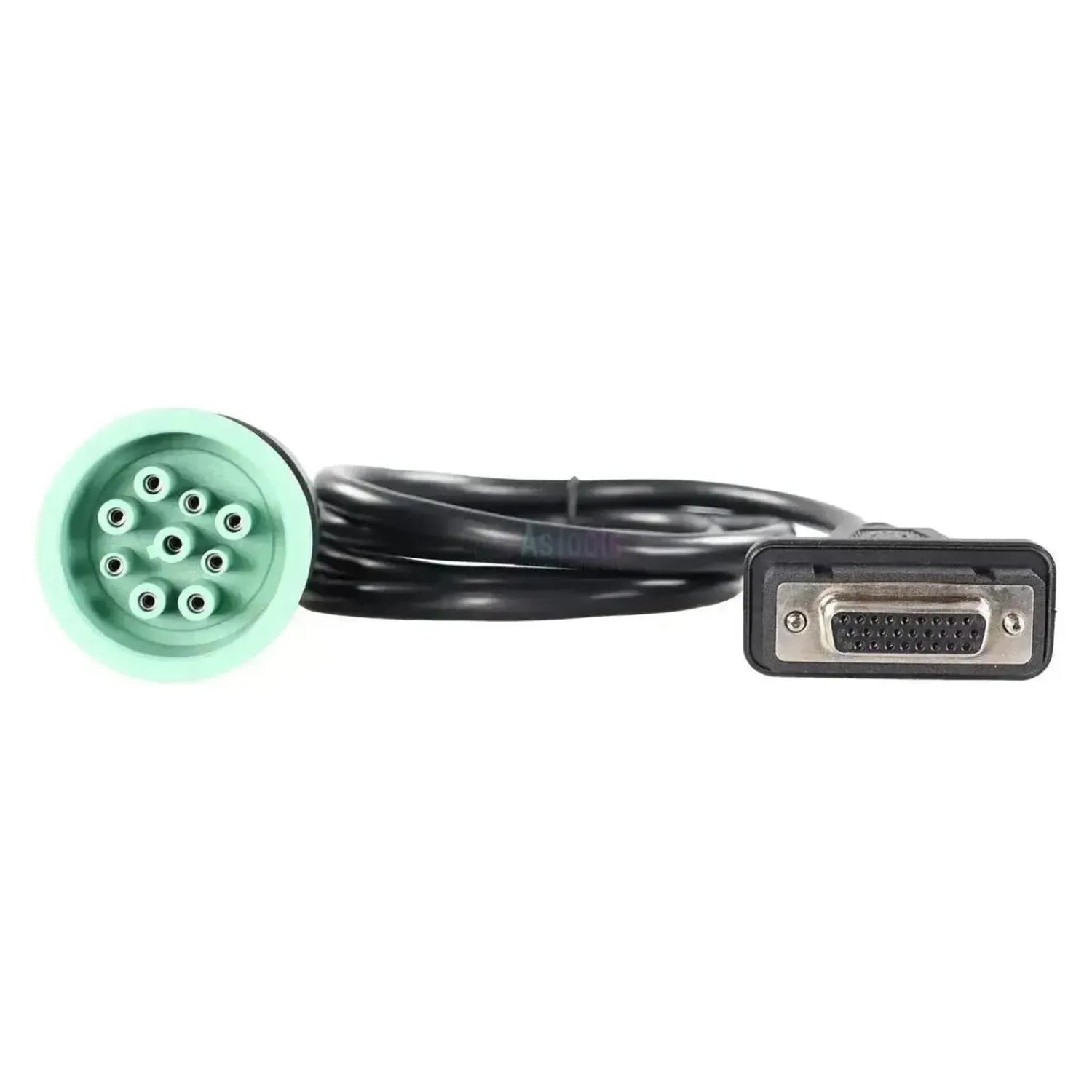

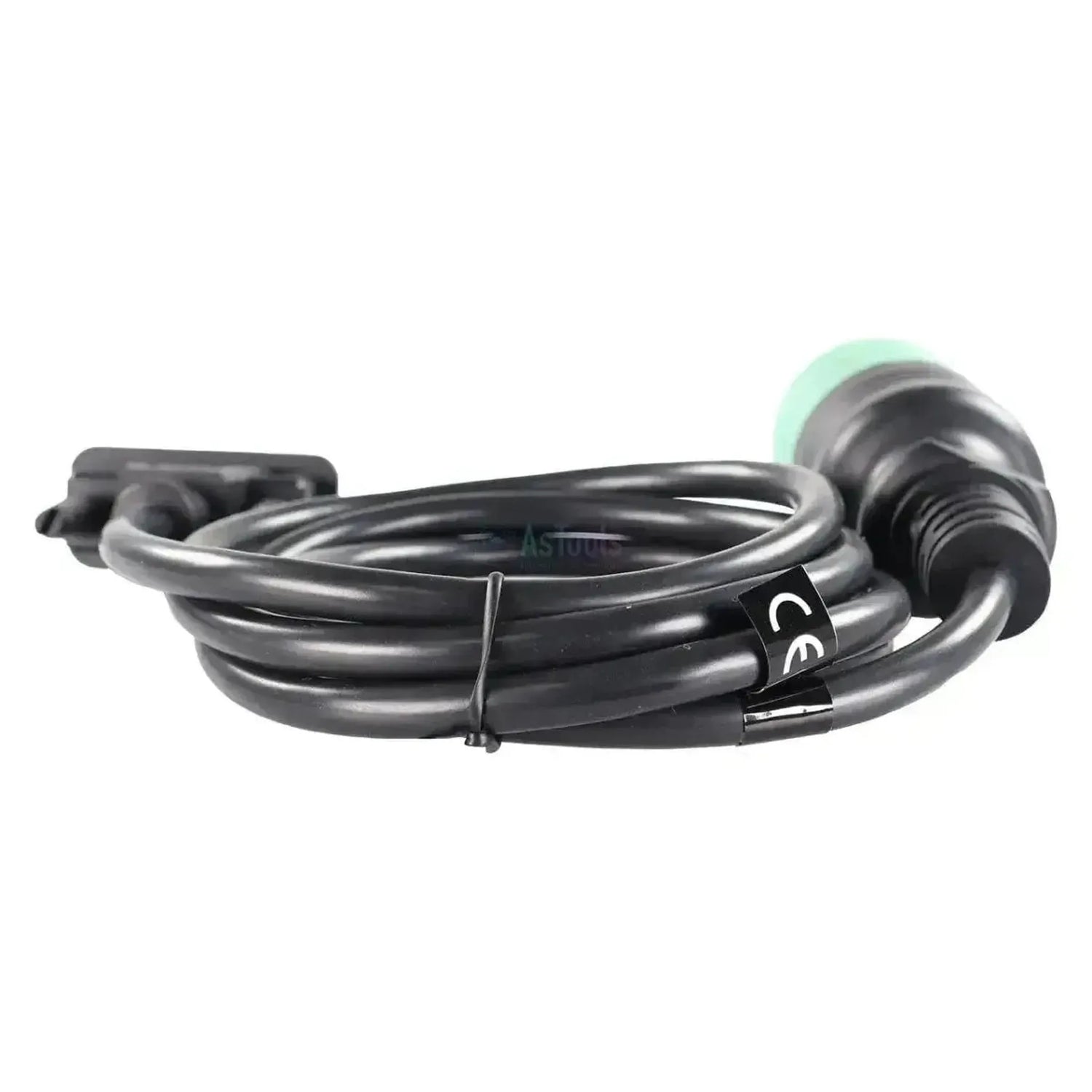

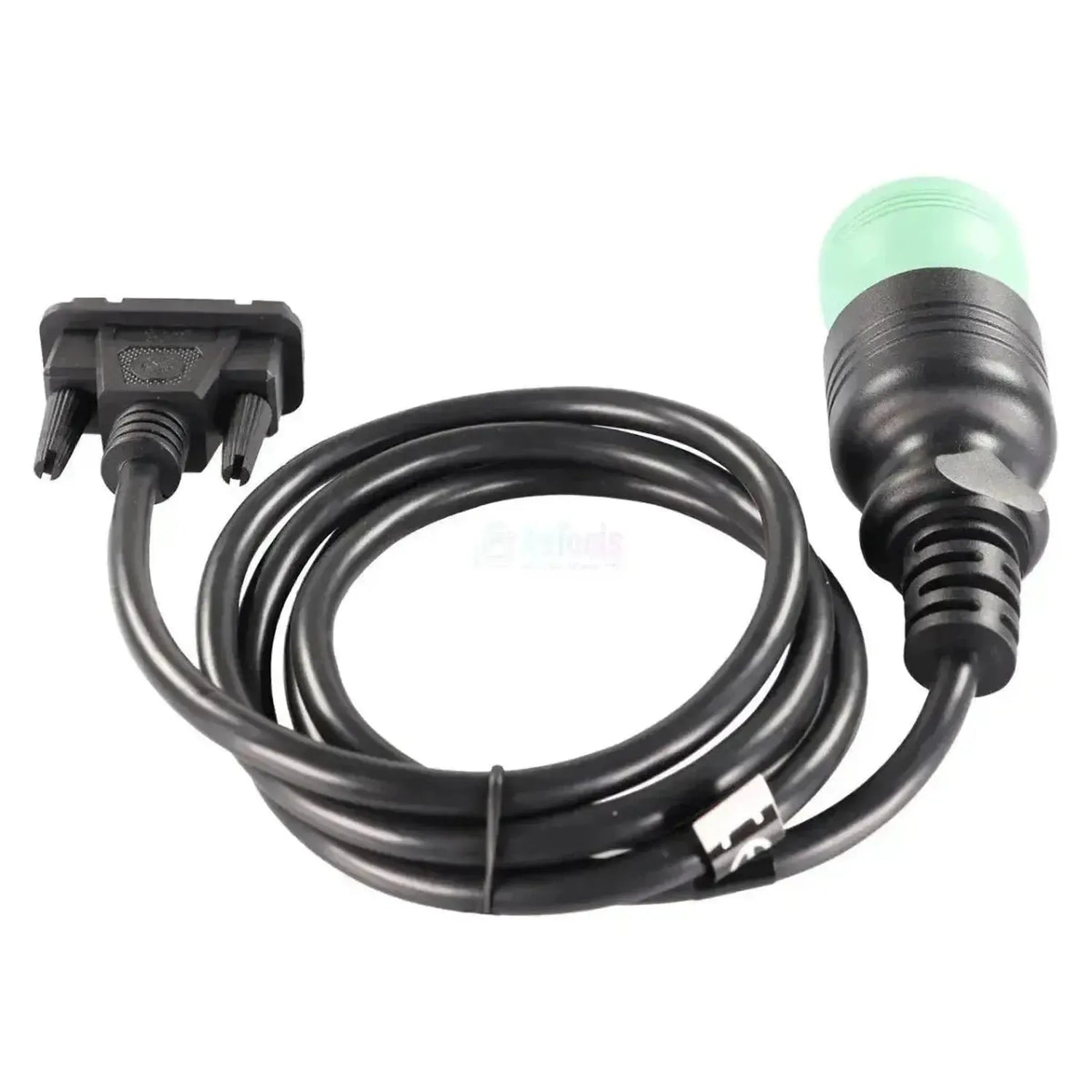

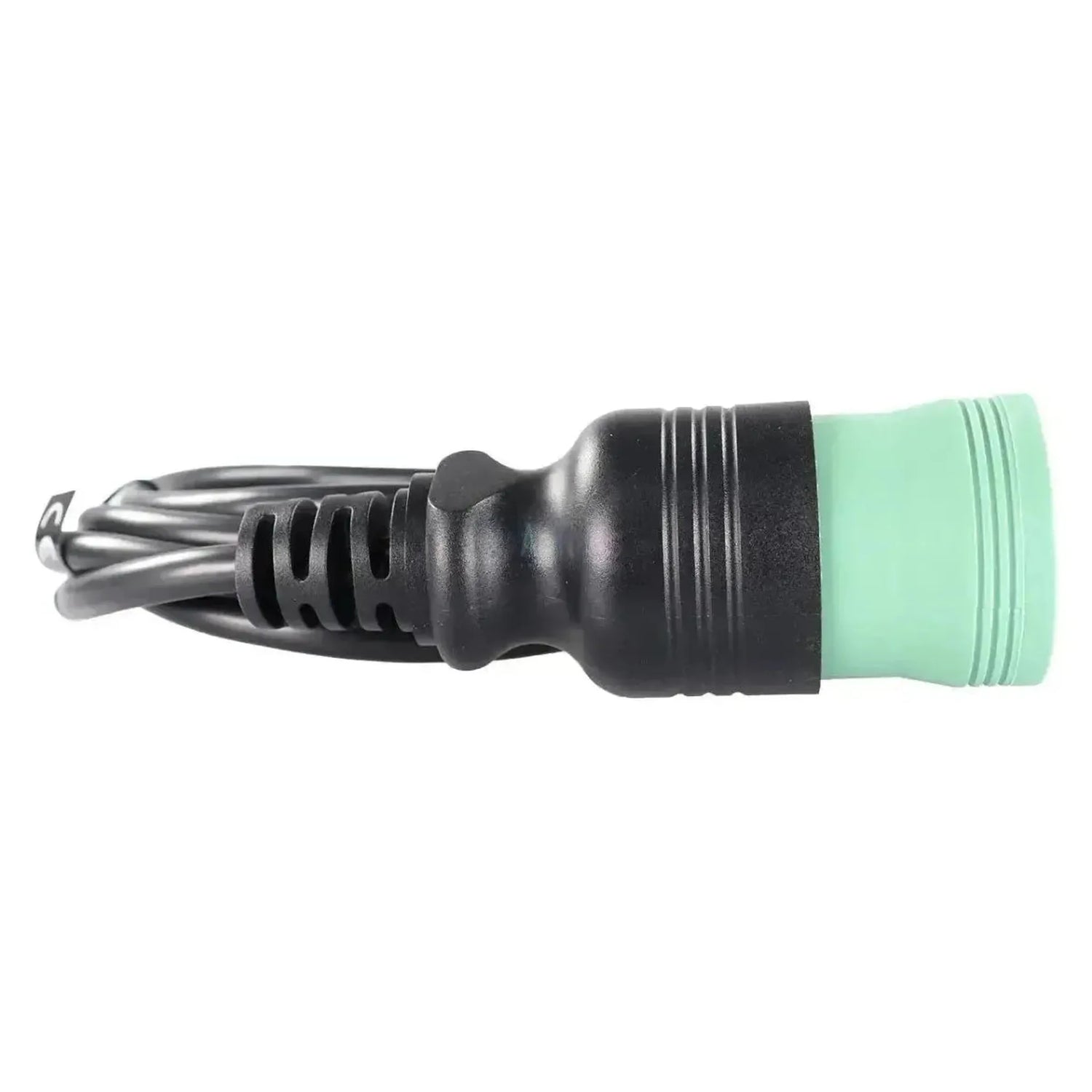

De Jaltest JDC217.9 is de kabel voor machines met de genormeerde 9-polige Deutsch-diagnoseaansluiting type 2. Aan de machinezijde zit een groene ronde stekker met een zwarte koppelring en negen bussen; aan de andere kant een 26-polige DB26-stekker met schroefflens, die rechtstreeks in de poort van de Jaltest Link V9 gaat. Daardoor heeft u geen OBD2-tussenkabel nodig. Het snoer is 147,5 tot 152,5 cm lang.

SAE J1939 legt zowel de berichtstructuur als de diagnosestekker vast. Van die stekker bestaan twee uitvoeringen: De zwarte type 1 voor de langzamere bus en de groene type 2 voor de snellere, en dit is de groene. Omdat de aansluiting genormeerd is, werkt dezelfde kabel op landbouwmachines, bouwmachines, intern transport en scheepsmotoren. De kabel valt onder Jaltest AGV, OHW, MHE, Marine en Multi-Purpose Vehicle.

PLUSPUNTEN

✔Sluit met de DB26-stekker rechtstreeks op de Link V9 aan, dus zonder OBD2-tussenkabel.
✔Met 147,5 tot 152,5 cm ruim vier keer zo lang als de gebruikelijke verloopkabel van 30 cm, zodat u niet naast de aansluiting hoeft te blijven staan.
✔Voor de groene type 2-uitvoering van de 9-polige Deutsch-stekker, de snellere van de twee.
✔Breed modulebereik: AGV, OHW, MHE, Marine en Multi-Purpose Vehicle, omdat de aansluiting genormeerd en merkonafhankelijk is.

AANDACHTSPUNTEN

✕Niet voor de zwarte type 1-uitvoering van de 9-polige Deutsch-aansluiting; die vraagt een eigen kabel.
✕Eindigt op 26-pins DB26 en is dus gemaakt voor de Link V9; voor de V8.1 is de kabel niet opgegeven.
✕Welke regeleenheden u bereikt, hangt af van de machine en van de Jaltest-module waaronder die valt.
✕Voor gebruik zijn de Jaltest-software en een licentie voor de passende Jaltest-module nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via de genormeerde 9-polige Deutsch-aansluiting komt u op het datanet van de machine. Wat daarop zit, is geen vaste lijst: Een tractor draagt andere eenheden dan een graafmachine of een scheepsmotor. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.

Regeleenheden die u kunt benaderen

  • Motorregeling: Gebruikelijke deelnemer.
  • Transmissieregeling: Gebruikelijke deelnemer.
  • Overige eenheden: Verschilt per merk en type.
  • Per segment: Zelfde stekker, andere eenheden.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensorwaarden live volgen.
  • Componenten: Actuatoren aansturen en testen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de groene 9-polige aansluiting.
  2. Aansluiten: Steek de JDC217.9 erop en zet de koppelring vast.
  3. Link koppelen: Schroef de DB26-kant op de Link V9.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies merk en model in de juiste module.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. De kabel hoort bij de genormeerde 9-polige Deutsch-aansluiting type 2 en niet bij een machinemerk. SAE J1939 schrijft de connector voor, waardoor fabrikanten er niet van afwijken.

Toepassing:

  • Landbouwmachines (AGV): Met een groene 9-polige Deutsch-aansluiting.
  • Bouw- en terreinmachines (OHW): Dezelfde genormeerde stekker.
  • Intern transport (MHE): Dezelfde genormeerde stekker.
  • Scheepsmotoren (Marine): Ook daar schrijft J1939 dezelfde aansluiting voor.
  • Multi-Purpose Vehicles: Ook daar schrijft J1939 dezelfde aansluiting voor.
💡
Goed om te weten: Van de 9-polige Deutsch-aansluiting bestaan twee uitvoeringen die er verder identiek uitzien: Zwart is type 1 en groen is type 2. Deze kabel is de groene. De kleur van de stekker op uw machine is dus doorslaggevend; kijk daar naar voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • AGV agriculture
  • OHW engins de chantier
  • MHE manutention interne
  • Marine navires
  • Multi-purpose Vehicle

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
DB26 26 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
Deutsch J1939 9 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
147,5 à 152,5 cm

Utilisation

Numéro de référence
JDC217.9
Calculateurs
Calculateurs sur le réseau de données de la machine

Autres caractéristiques

Toepassing
9-polige Deutsch J1939-diagnoseaansluiting, type 2 (groen)
Aansluiting machinezijde
9-pins Deutsch J1939, type 2 (groen, negen bussen)
Segment
Bedrijfs- en Werkvoertuig
Onderdeel van kabelset
AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en de set voor stationaire motoren (70002006)
Nodig om te gebruiken
Jaltest Link V9, Jaltest-software met licentie voor de passende module
