Jaltest  |  SKU : 70002030

Jaltest (70002030) | Kit de Câbles d'Adaptation OHW Basique (7 Câbles) | Engins de Chantier et Travaux Publics

€1.212,95 TTC
€1.002,44 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

De Jaltest Verloopkabelset 70002030 is de basisset voor Off-Highway machines. Met de zeven kabels koppelt u de merkeigen diagnoseaansluiting van bouw- en terreinmachines aan uw Jaltest-diagnosekabel. Het zwaartepunt ligt op de motorkant, met de kabels voor Deutz, Caterpillar en Perkins, Kubota en Yanmar. Daarnaast zitten de machinekabel voor Volvo Construction Equipment en de kabel voor de groene 9-polige Deutsch-aansluiting volgens J1939 erin.

Caterpillar komt twee keer voor, met de 9-polige motoraansluiting en de 14-polige machineaansluiting, zodat u aan beide kanten van een Caterpillar terechtkunt. Ten opzichte van de complete set 70002026 ontbreken vijf kabels: Mercedes-Benz en MTU, de ZF Ergopower-transmissie, Komatsu, Hitachi en Liebherr. Kubota, Yanmar en de 14-polige Caterpillar zitten juist alleen in deze basisset. De kabels vallen onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Zeven kabels met het accent op de motorkant: Deutz, Caterpillar en Perkins, Kubota en Yanmar.
✔Caterpillar zit er twee keer in, met de 9-polige motoraansluiting en de 14-polige machineaansluiting.
✔Drie van de zeven kabels, Kubota, Yanmar en de 14-polige Caterpillar, zitten niet in de complete set 70002026.
✔De JDC217.9 sluit met zijn 26-pins DB26 rechtstreeks op de Jaltest Link V9 aan, zonder tussenkabel.

AANDACHTSPUNTEN

✕De JDC217.9 is opgegeven voor de Jaltest Link V9; de overige zes kabels van deze set werken ook op de V8.1.
✕Er zitten geen kabels voor Hitachi, Komatsu en Liebherr in; die zitten in de complete set 70002026.
✕Ook de ZF Ergopower-transmissie en de aansluiting voor Mercedes-Benz- en MTU-motoren ontbreken in deze uitvoering.
✕Naast de Volvo CE-kabel en de 14-polige Caterpillar zijn dit motoraansluitingen. De overige machineregelingen houden hun eigen stekker.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van de machine, niet de kabel. Het accent ligt op de motorregelingen van het compacte materieel, aangevuld met een machineaansluiting voor Volvo CE.

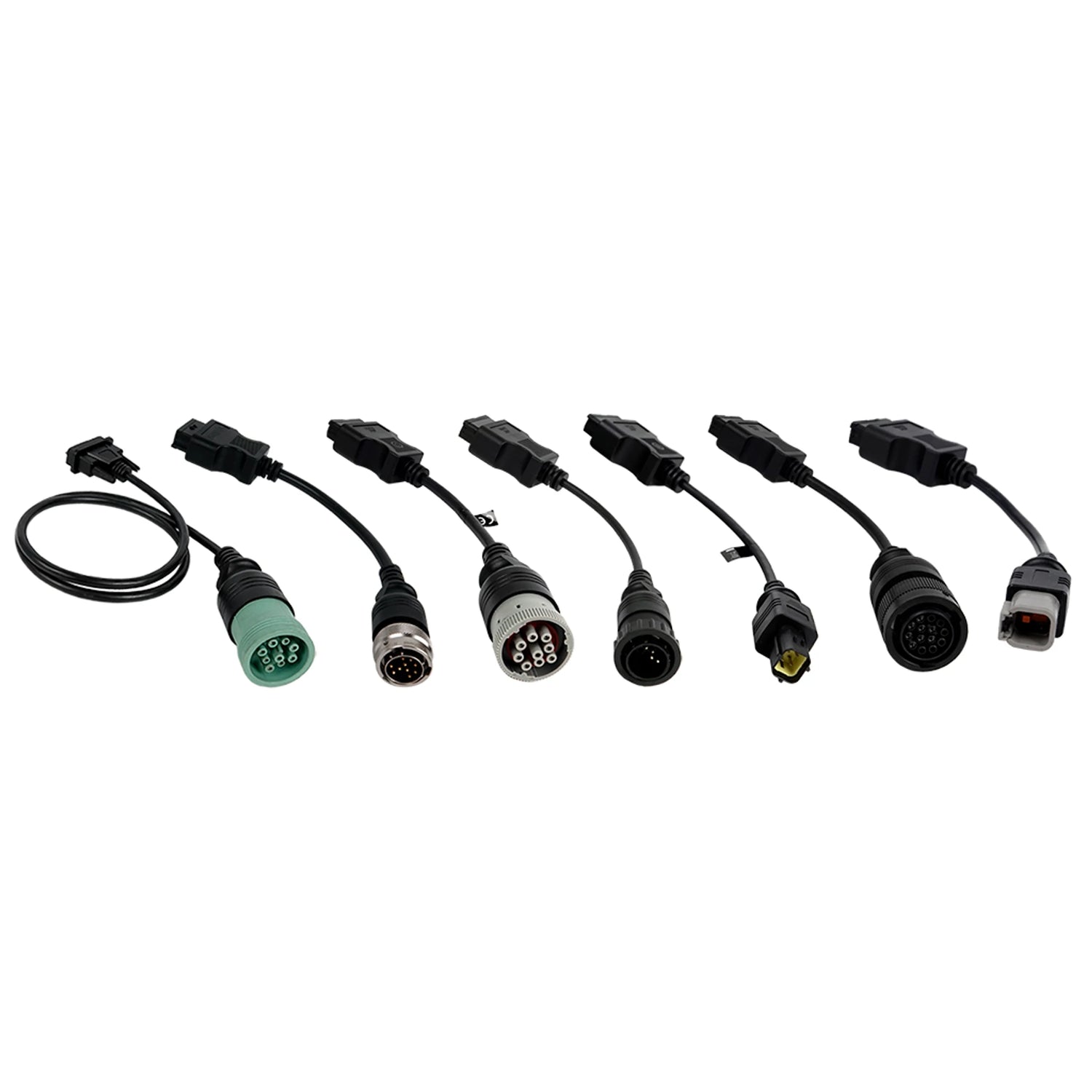

Wat er in de set zit

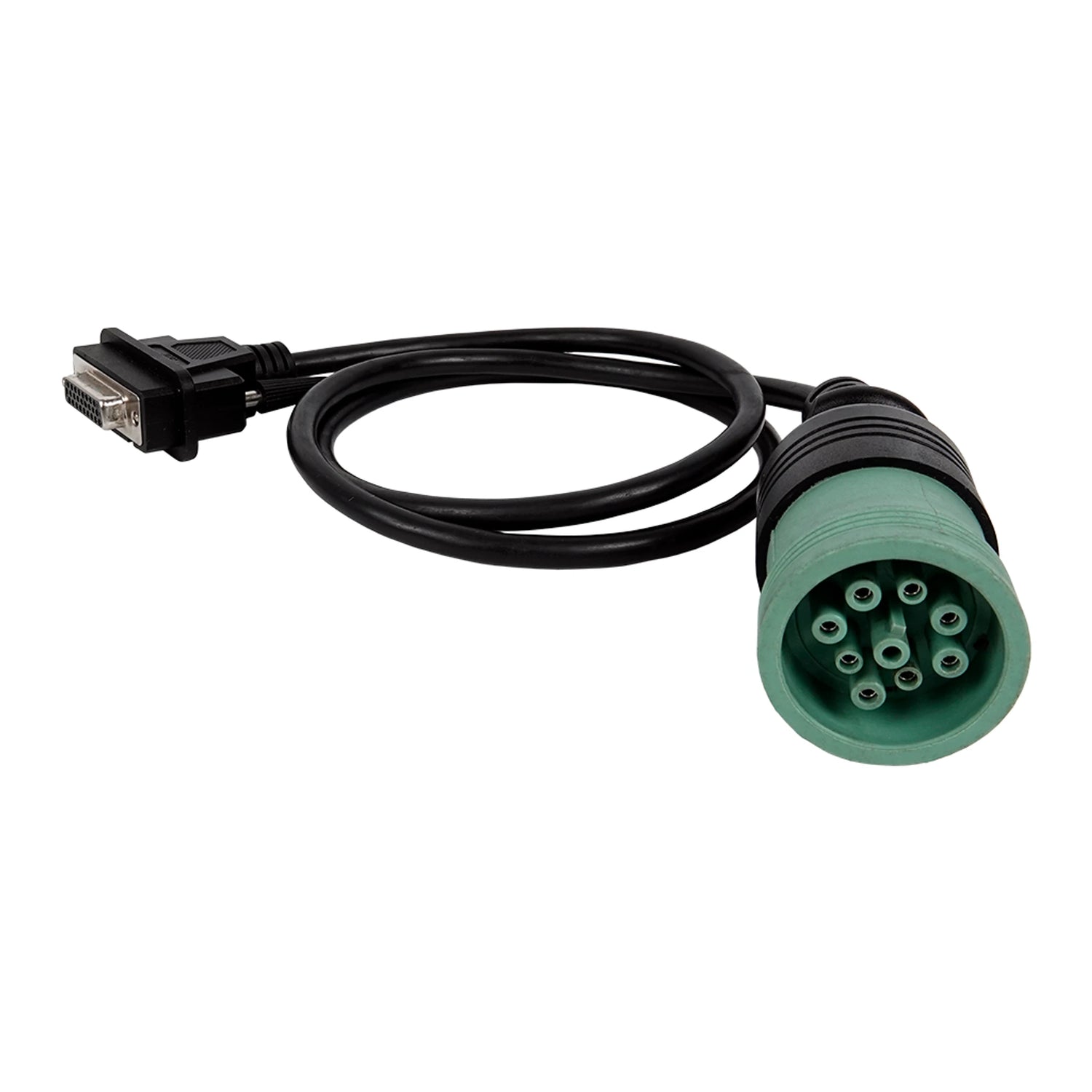

  • JDC217.9: Deutsch 9-polig groen, naar DB26.

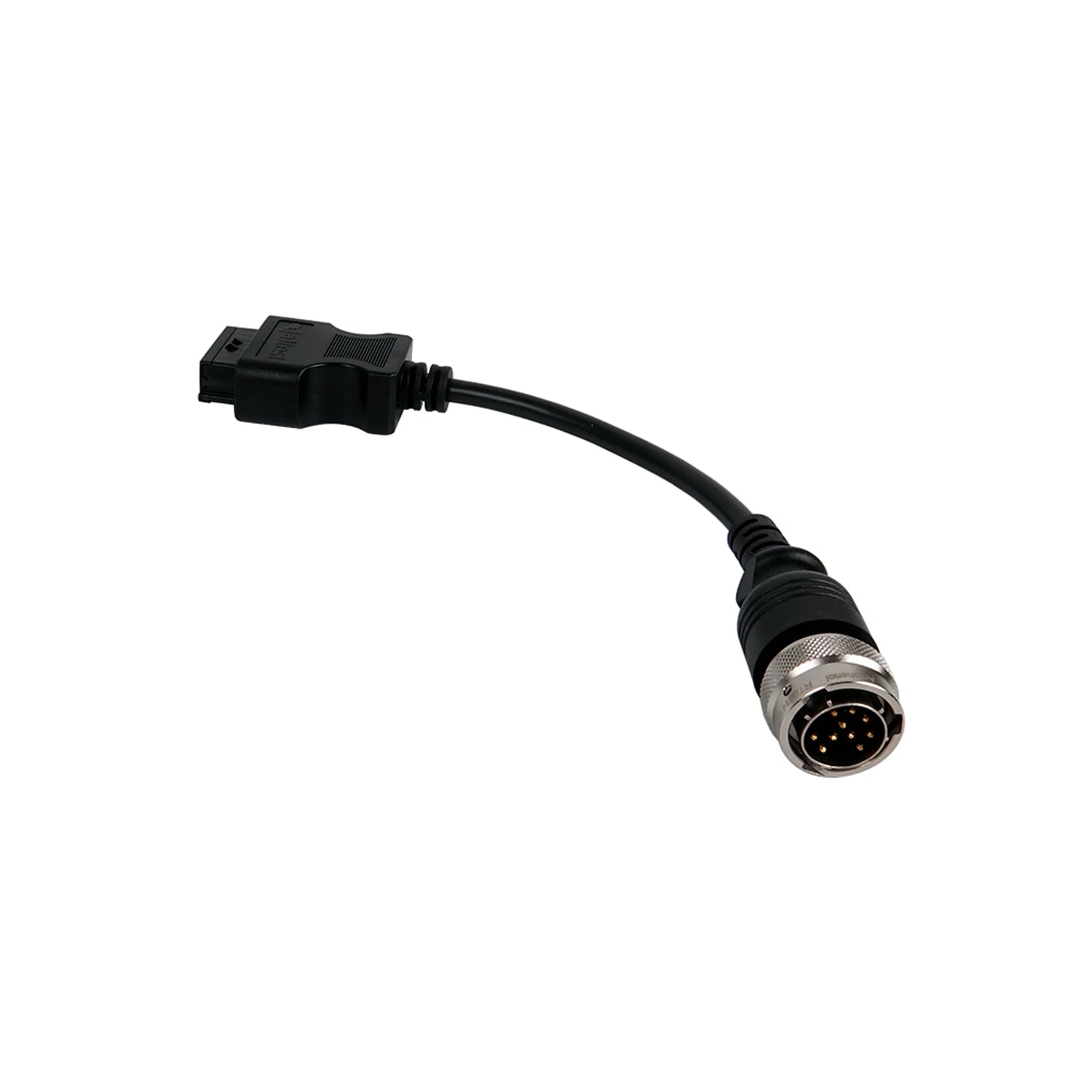

  • JDC504A: Deutz 12-polig rond, naar OBD2.

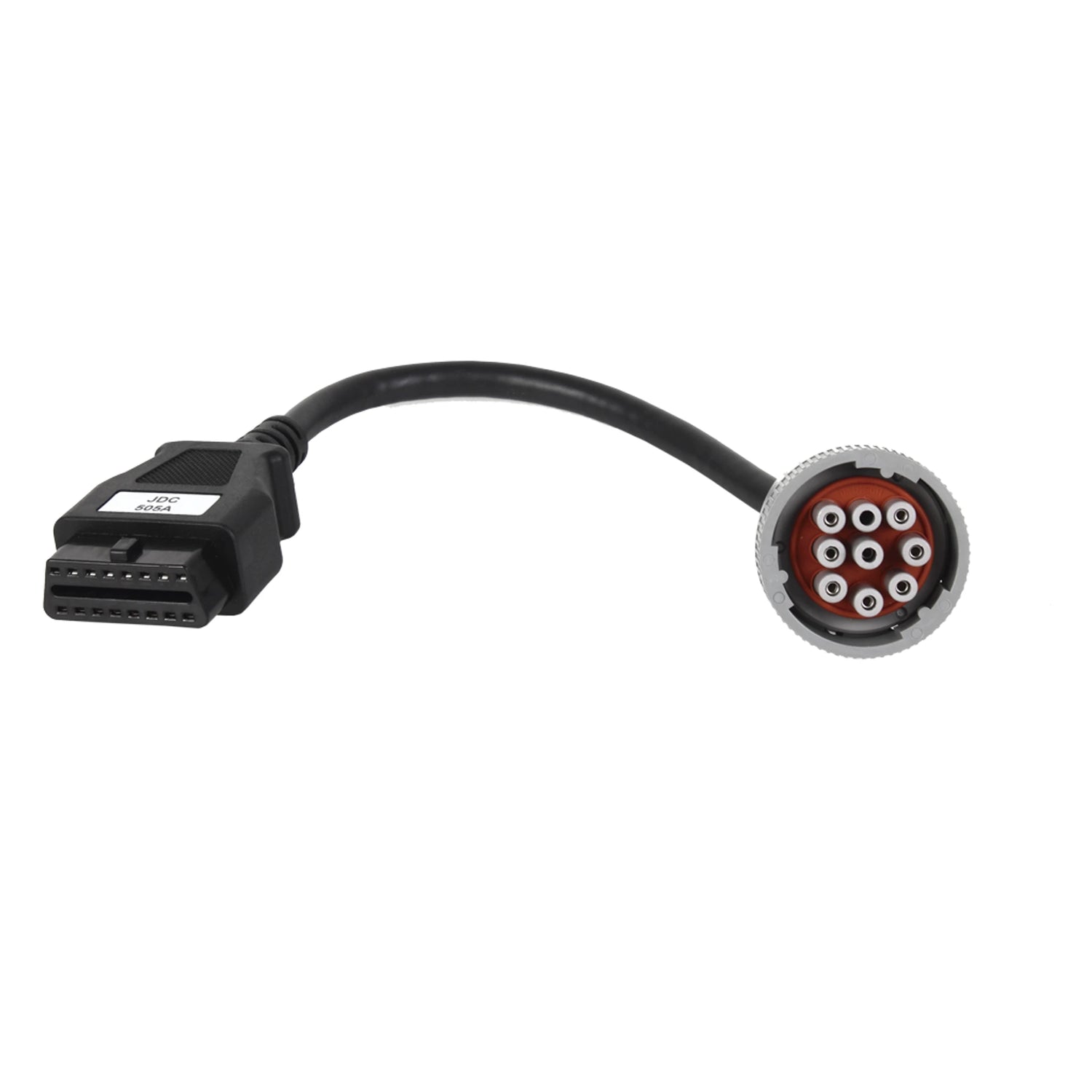

  • JDC505A: Caterpillar/Perkins 9-polig, naar OBD2.

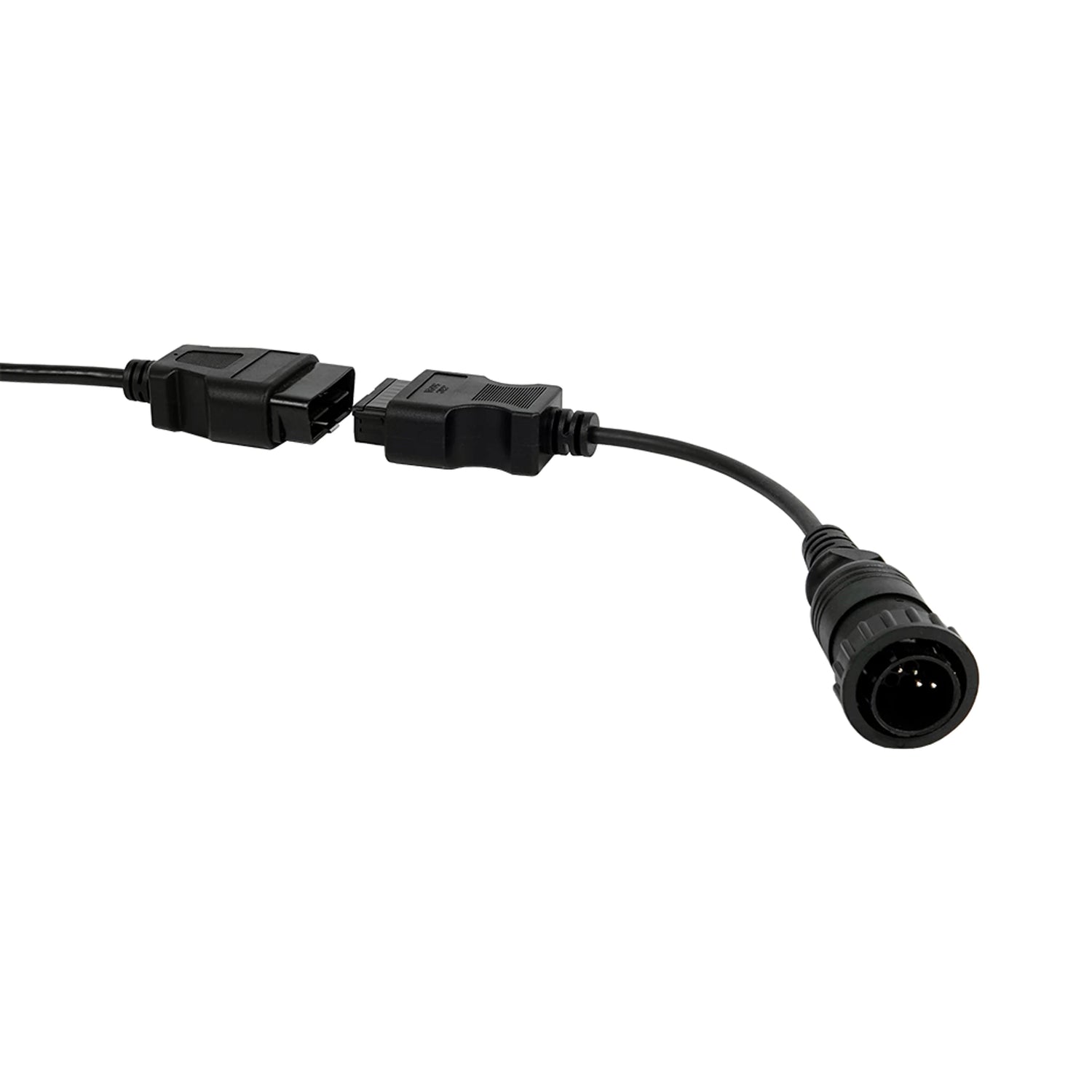

  • JDC509A: Volvo CE, naar 16-pins OBD2.

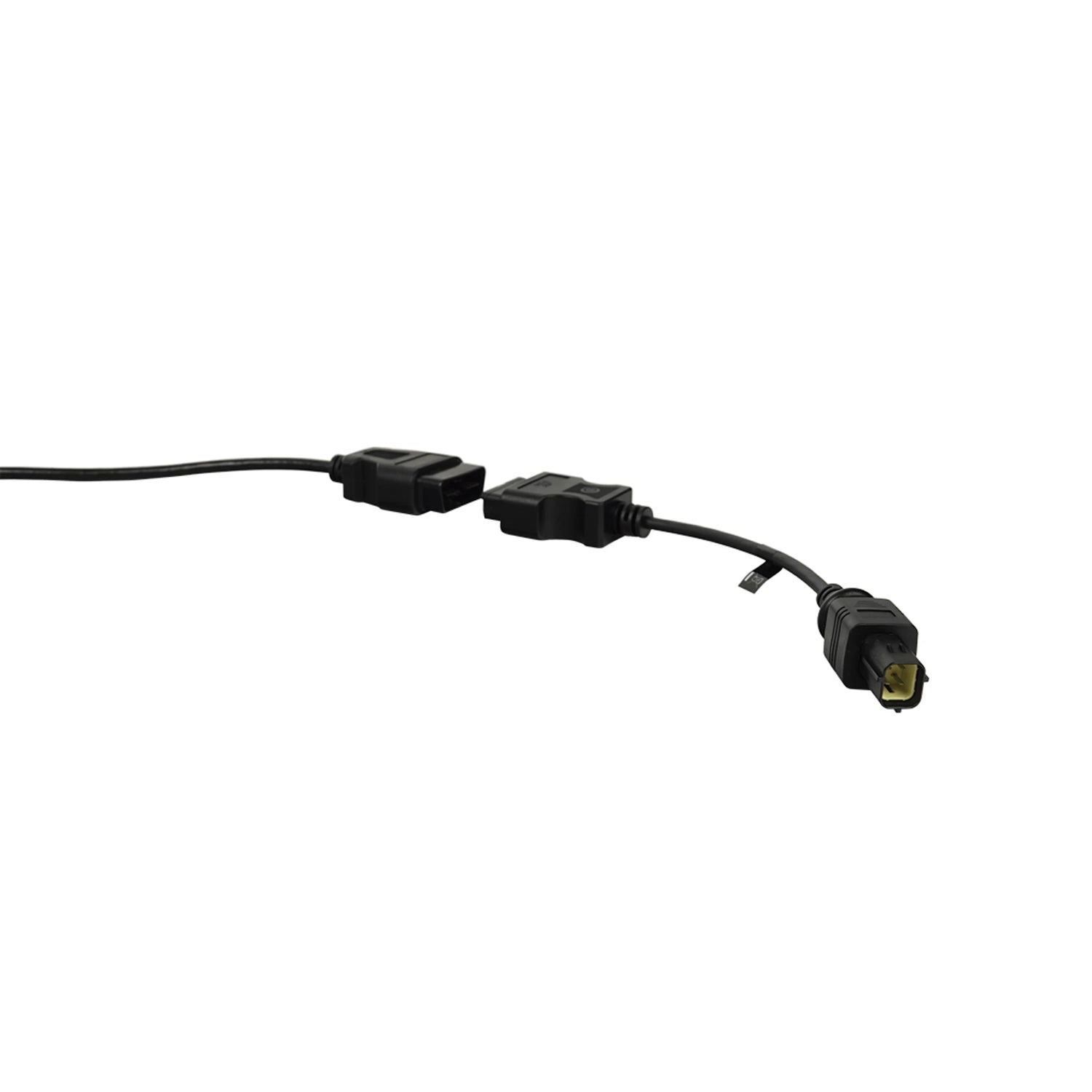

  • JDC523A: Kubota 4-polig, naar OBD2.

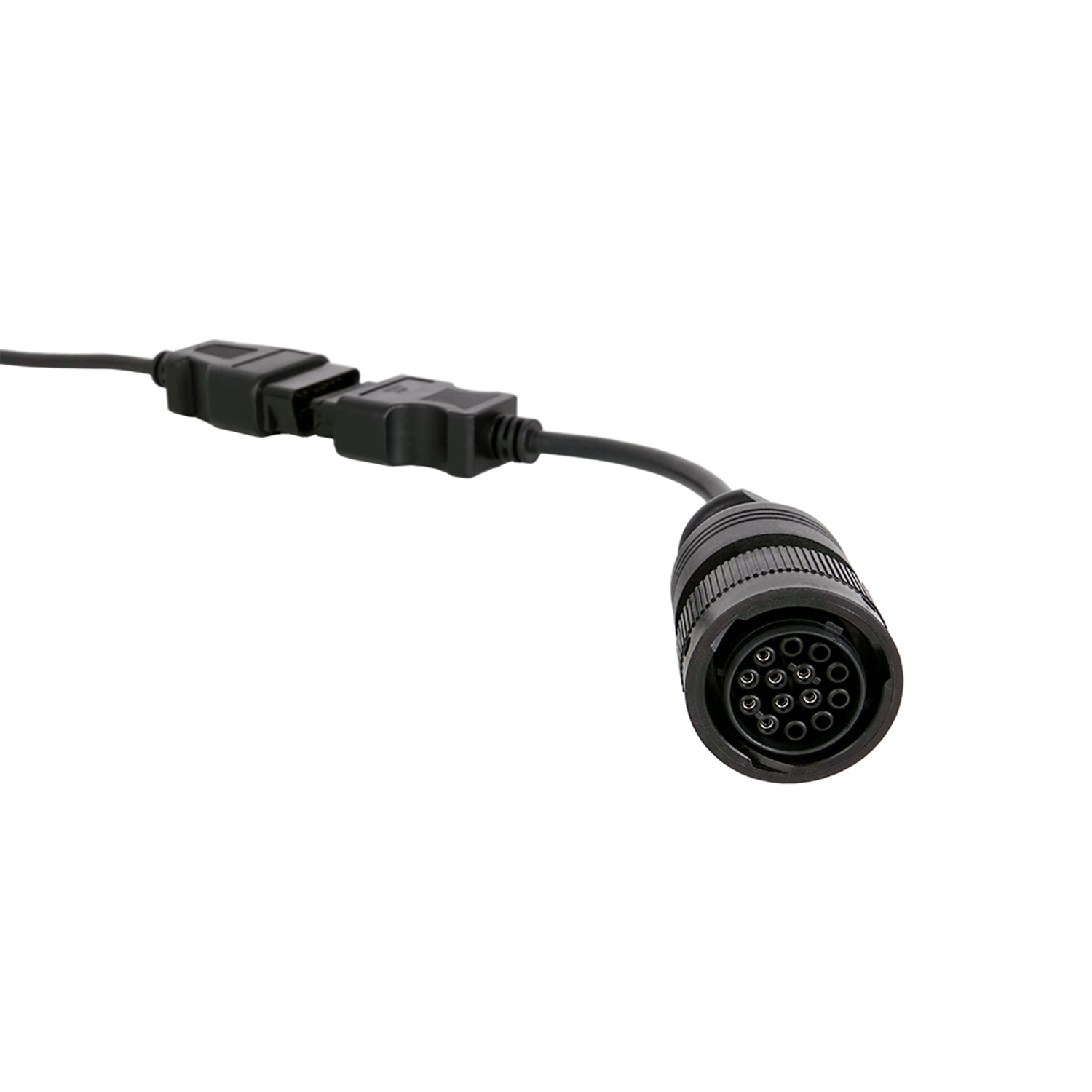

  • JDC533A: Caterpillar 14-polig, naar OBD2.

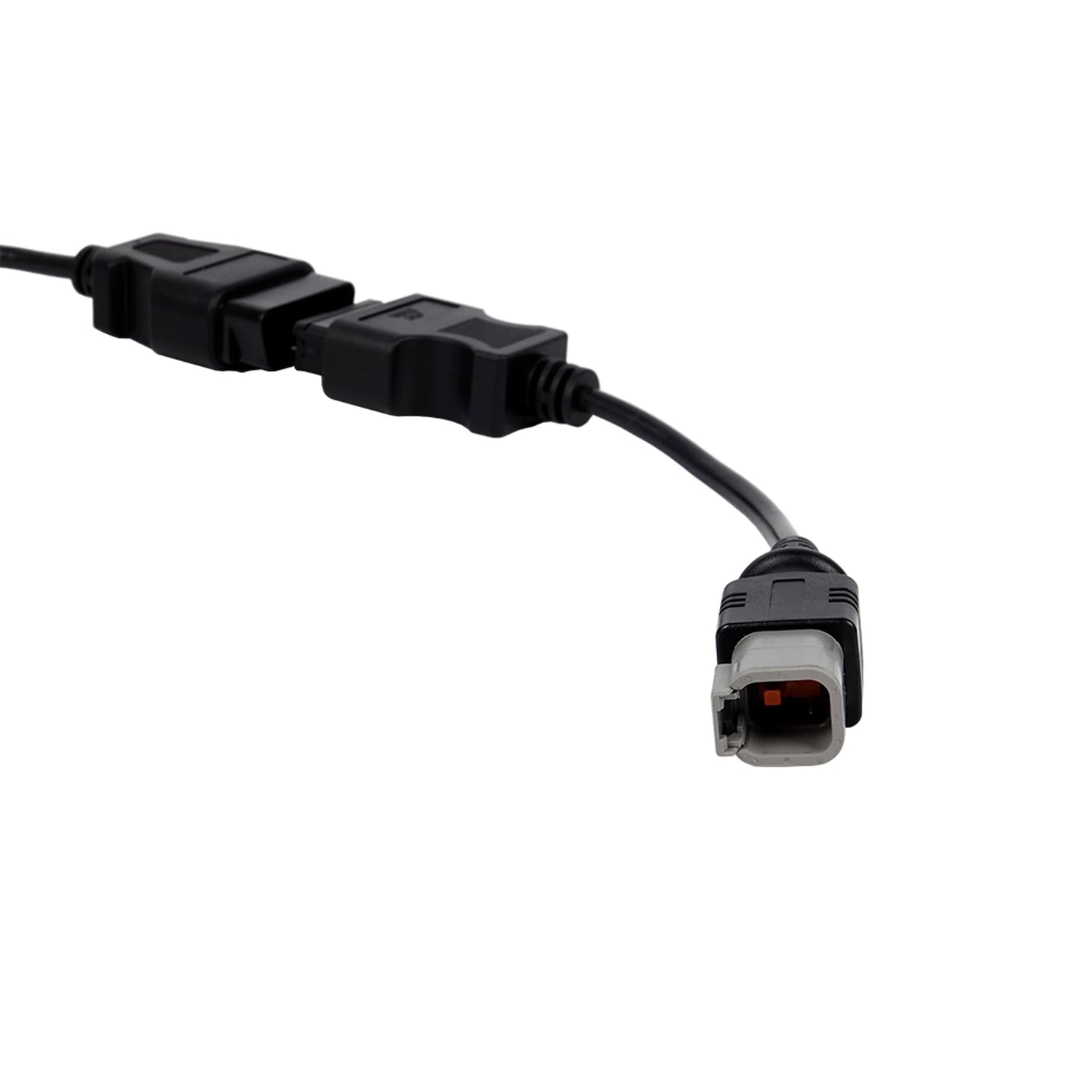

  • JDC538A: Yanmar 6-polig, naar OBD2.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live in cijfers en grafiek.
  • Onderhoudsintervallen: Waar de dekking dat biedt.
  • Aanvullende acties: Reset en instellen per regeling.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de diagnoseaansluiting op de machine.
  2. Kabel kiezen: Kies de kabel die bij die stekker past.
  3. Aansluiten: Koppel hem aan uw Jaltest-diagnosekabel.
  4. Software starten: Open Jaltest OHW op de pc.
  5. Uitlezen: Kies merk en model en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar, Perkins, Kubota en Yanmar worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor.

Motoren:

  • Deutz-motoren: Deutz-blokken bij tientallen machinebouwers; deze kabel valt ook onder Jaltest AGV en Jaltest MHE.
  • Caterpillar- en Perkins-motoren: De motorkant van Caterpillar en Perkins, ook wanneer de machine van een ander merk is.
  • Kubota-motoren: Kubota-blokken in compact materieel, van minigraver tot aggregaat.
  • Yanmar-motoren: Yanmar-industriemotoren in compacte machines, hefwerktuigen en aggregaten.

Machines:

  • Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen van Volvo CE.
  • Caterpillar 14-polig: De machinekant van Caterpillar, naast de motoraansluiting van de JDC505A.

Genormeerde aansluiting:

  • Deutsch 9-polig groen: De genormeerde J1939-aansluiting, die op nieuwer materieel merkonafhankelijk terugkomt.
💡
Goed om te weten: Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motor en een bij de machineregelingen. Deze set legt het accent op de motorkant. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Engin de chantier

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut

Utilisation

Numéro de référence
70 002 030

Autres caractéristiques

Type
Verloopkabelset
Uitvoering
Basis
Aantal kabels
7 stuks
Inhoud
JDC217.9, JDC504A, JDC505A, JDC509A, JDC523A, JDC533A en JDC538A
Toepassing
Merkeigen diagnoseaansluitingen op Off-Highway machines
Interface
Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9
Segment
Terrein- en Bouwmachine
