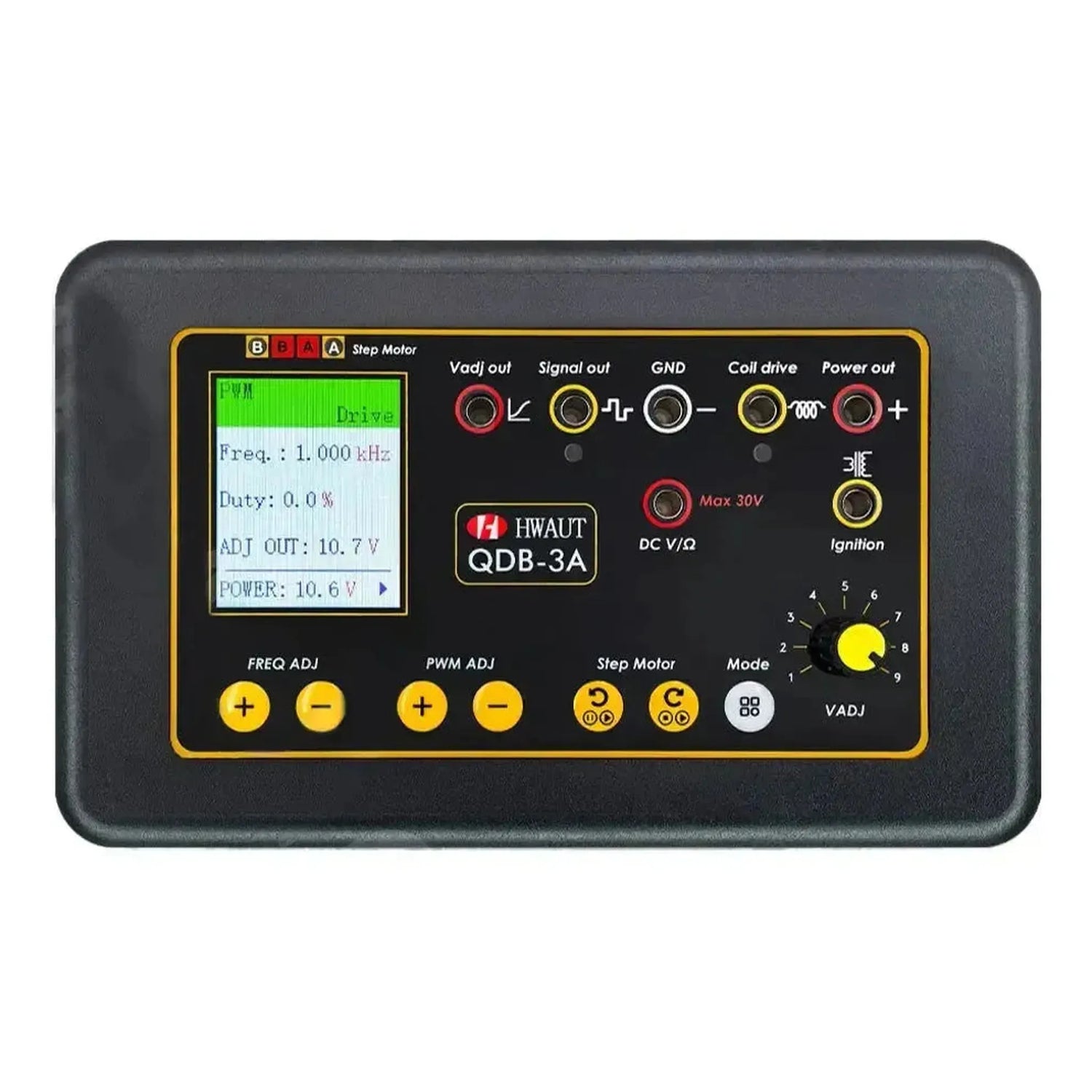

Le HWAUT QDB-3A est un testeur d’actionneurs conçu pour diagnostiquer et commander divers composants dans les systèmes de véhicules. L’appareil combine plusieurs fonctions, notamment la génération de signaux PWM, la commande de moteurs pas à pas et la mesure de la tension et de la résistance. Le testeur est équipé d’un écran couleur TFT sur lequel les valeurs mesurées et les réglages sont clairement affichés, ce qui facilite l’analyse des composants.
Grâce à ses fonctions intégrées, le QDB-3A peut commander directement différents actionneurs, tels que des électrovannes, des injecteurs et des moteurs de ralenti. Le testeur dispose d’une sortie de tension réglable et peut simuler des signaux pour des capteurs tels que les capteurs de pression et de débit. Cela permet de tester les composants indépendamment du système du véhicule et de vérifier leur fonctionnement sans avoir besoin de plusieurs appareils de test distincts.
Application et fonctionnalité :
Le QDB-3A est conçu pour tester et diagnostiquer une large gamme de composants automobiles par commande directe et simulation de signaux.
- Commande PWM (2 fils) : Test des composants tels que les électrovannes et les injecteurs solénoïdes.
- Commande de moteurs pas à pas : Adapté pour commander les moteurs de ralenti, les moteurs des tableaux de bord et les moteurs pas à pas des pompes à urée.
- Génération de signaux PWM (3 fils) : Simulation de signaux pour la commande des moteurs de pompe à urée à 3 fils, des bobines à 3 fils et des ventilateurs électroniques.
- Simulation de signaux de capteurs : Génère des signaux pour des composants tels que les capteurs de pression de climatisation, les capteurs de pression de rampe et les capteurs de débit.
- Commande de bobines : Commande directe et contrôle des bobines.
- Fonction multimètre : Effectue des mesures de tension continue (jusqu’à 30 V) et de résistance (jusqu’à 1 MΩ).
- Sortie de tension réglable : Fournit une tension de sortie réglable de 1,25 V à 14,5 V pour alimenter les composants.
Contenu de l’emballage :
- 1x Testeur d’actionneurs HWAUT QDB-3A
- 1x Jeu de câbles de test
- 1x Adaptateur d’alimentation
- 1x Manuel d’utilisation
Caractéristiques techniques :
| Spécification | Description |
|---|---|
| Marque | HWAUT |
| Modèle | QDB-3A |
| Écran | Écran couleur TFT |
| Entrée d’alimentation | CC 9-26 V / 100 W |
| Sortie d’alimentation | Max. 2,5 A (tension égale à la tension d’entrée) |
| Sortie de tension réglable | 1,25 V - 14,5 V (max. 1,5 A) |
| Multimètre (DMM) | CCV : 0-30 V | Résistance : 0-1 MΩ |
| Sortie de signal PWM | Fréquence : 1-100 kHz | Rapport cyclique : 0-100 % | VPP : 1,25-14,5 V |
| Commande PWM | Fréquence : 1-100 kHz | Rapport cyclique : 0-100 % | Courant : max. 3 A |
| Commande de moteur pas à pas | Max. 1,5 A |
| Température de fonctionnement | 0 °C à 55 °C |
