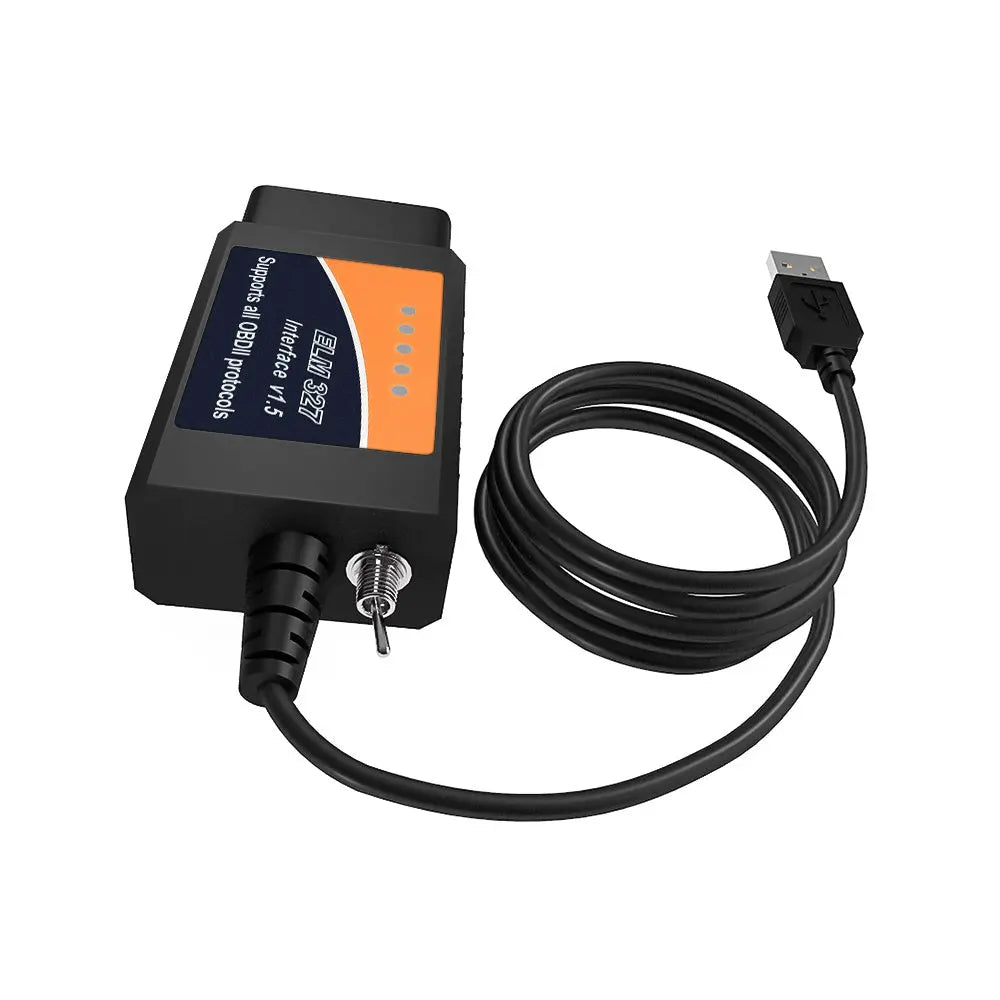

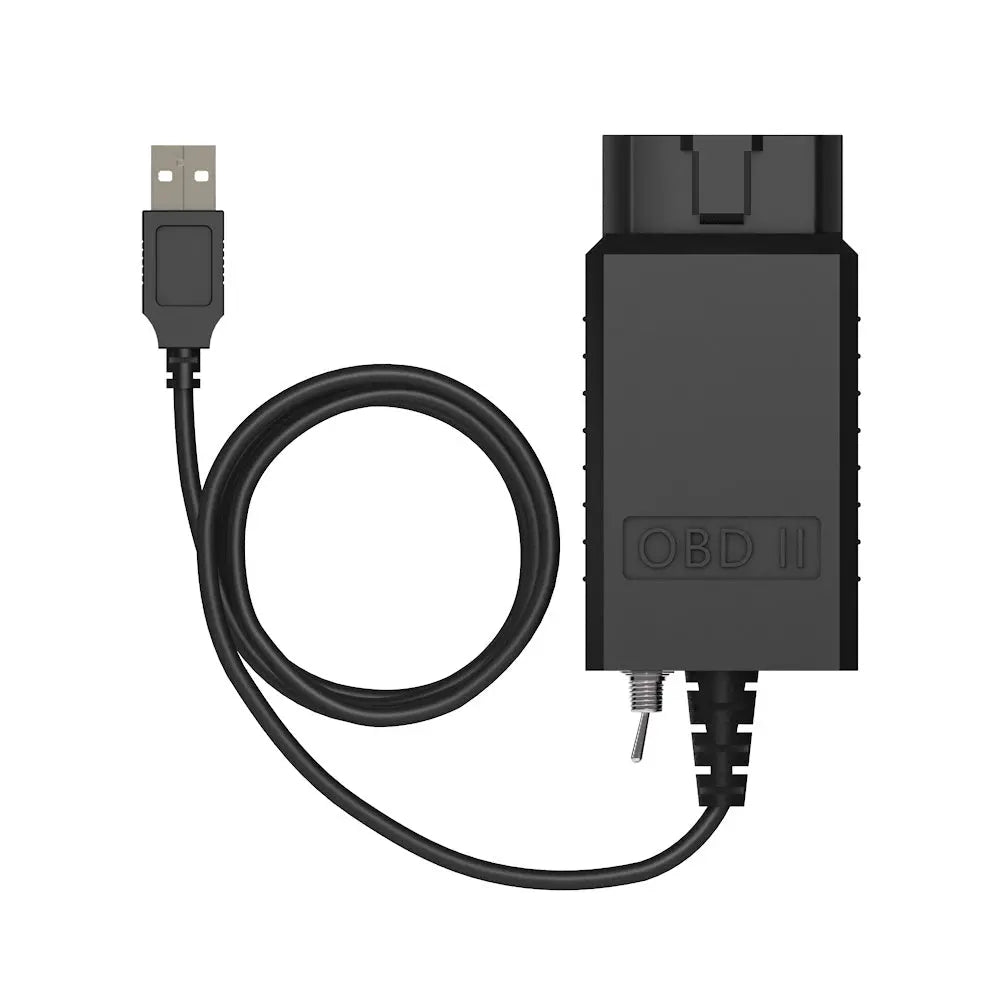

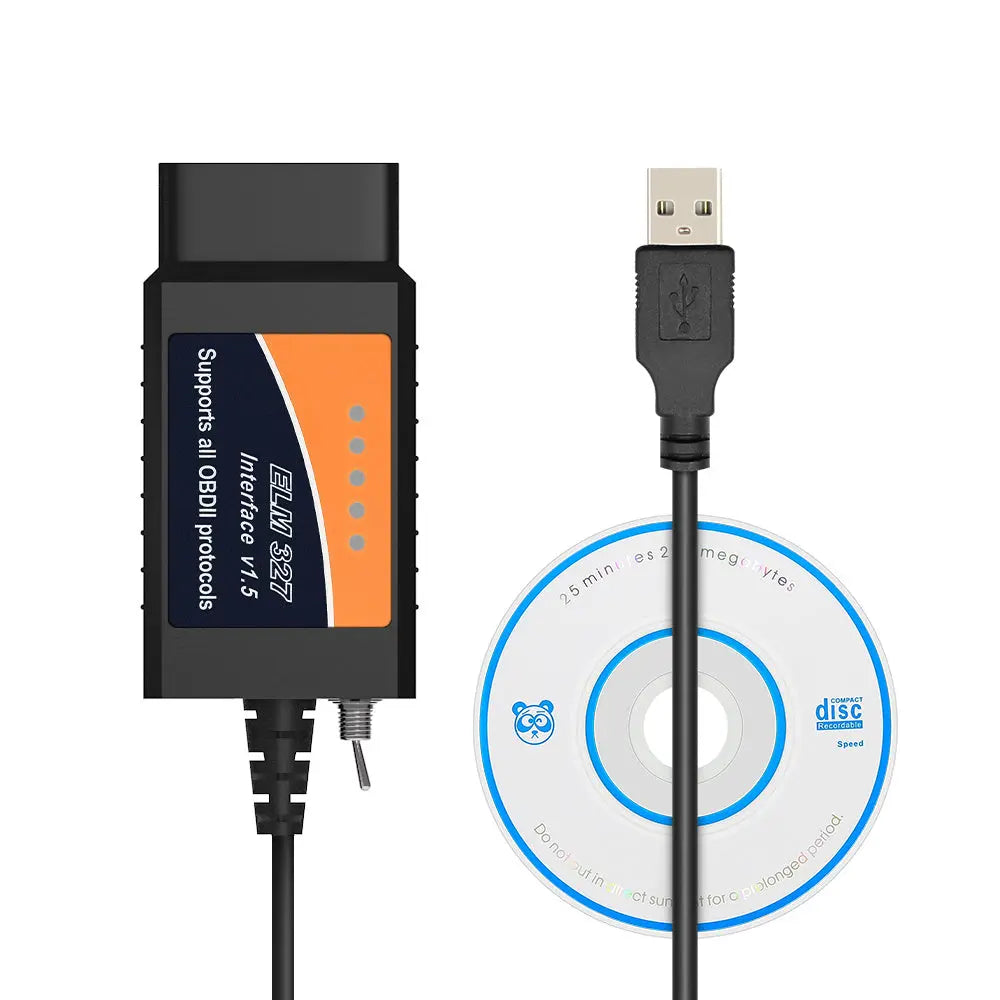

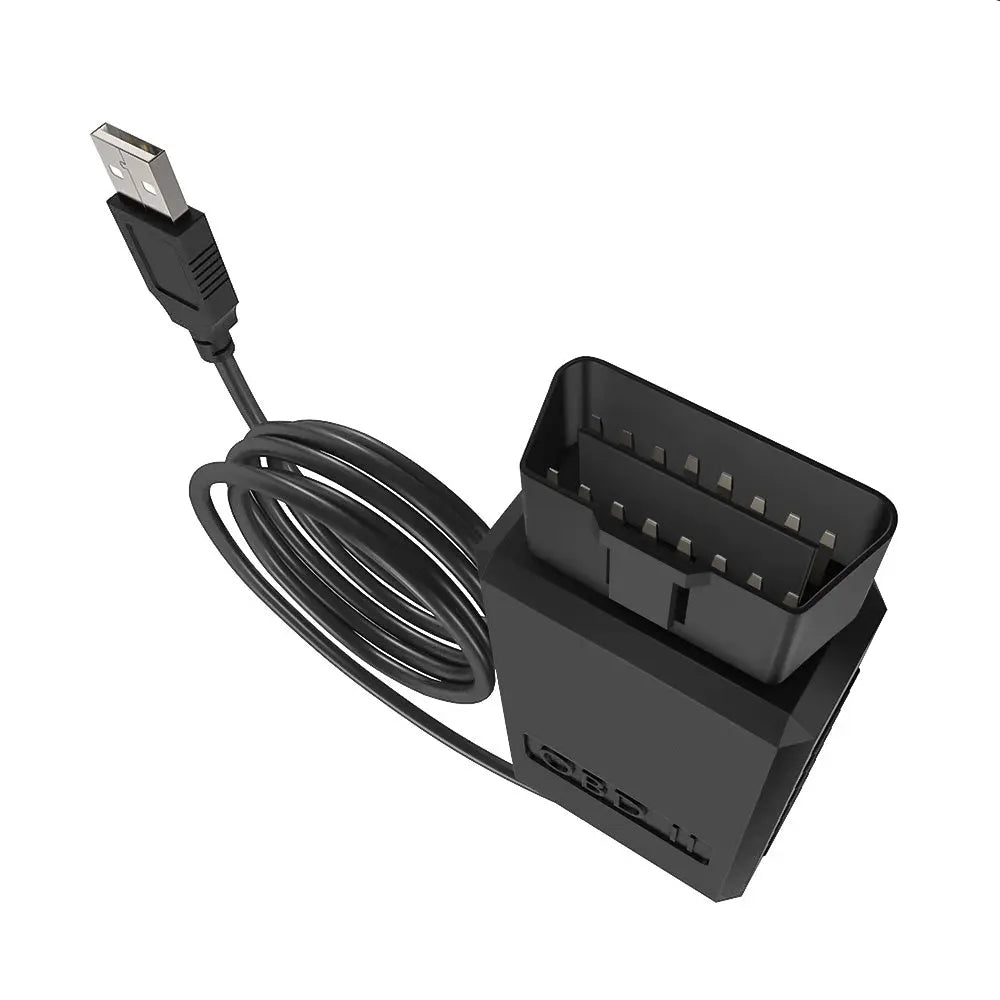

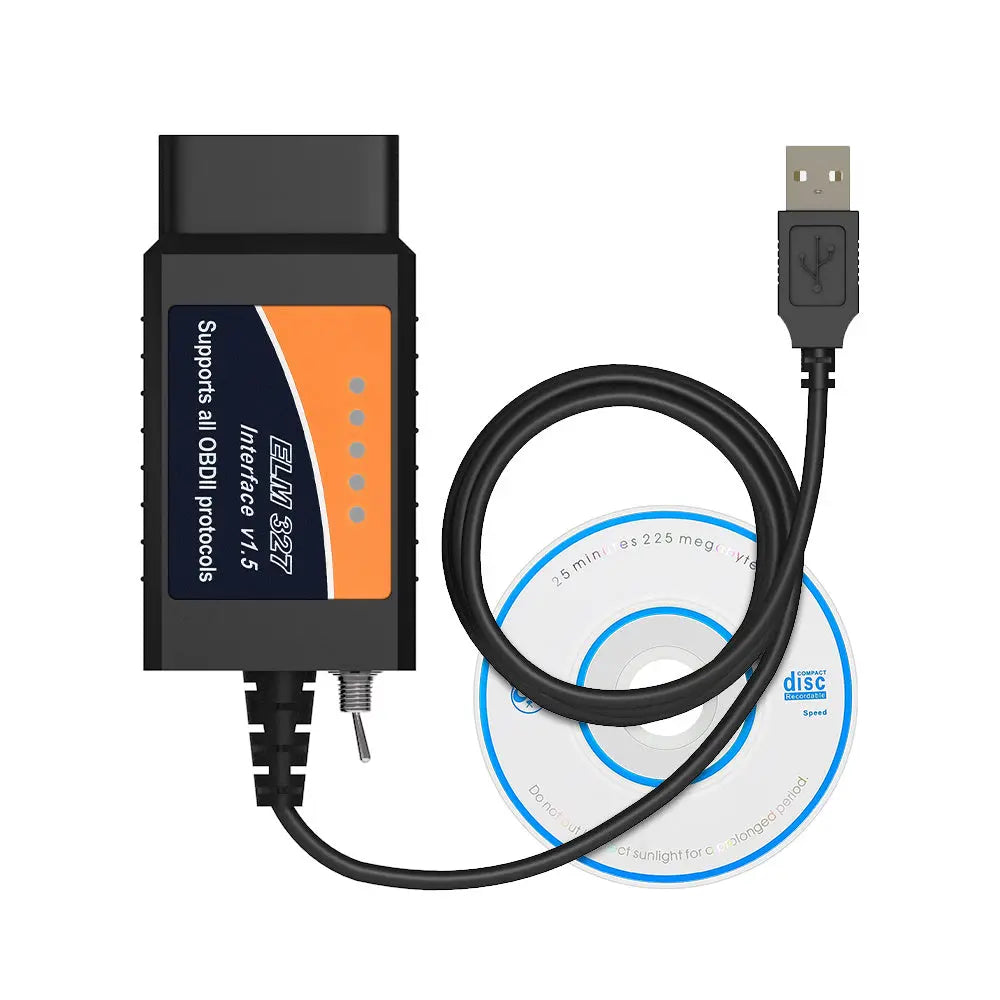

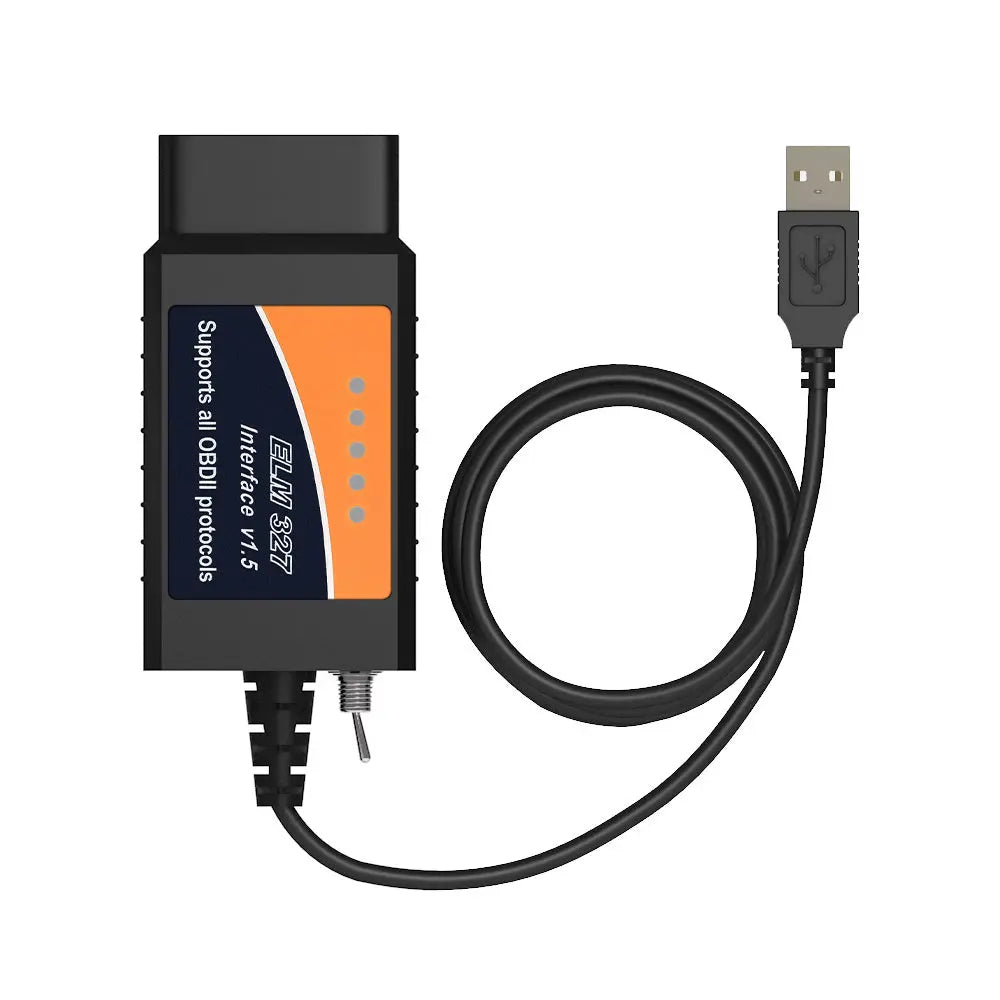

Commutateur universel (FT232RL) HS/MS-CAN | Câble d'interface ELM327 (USB)

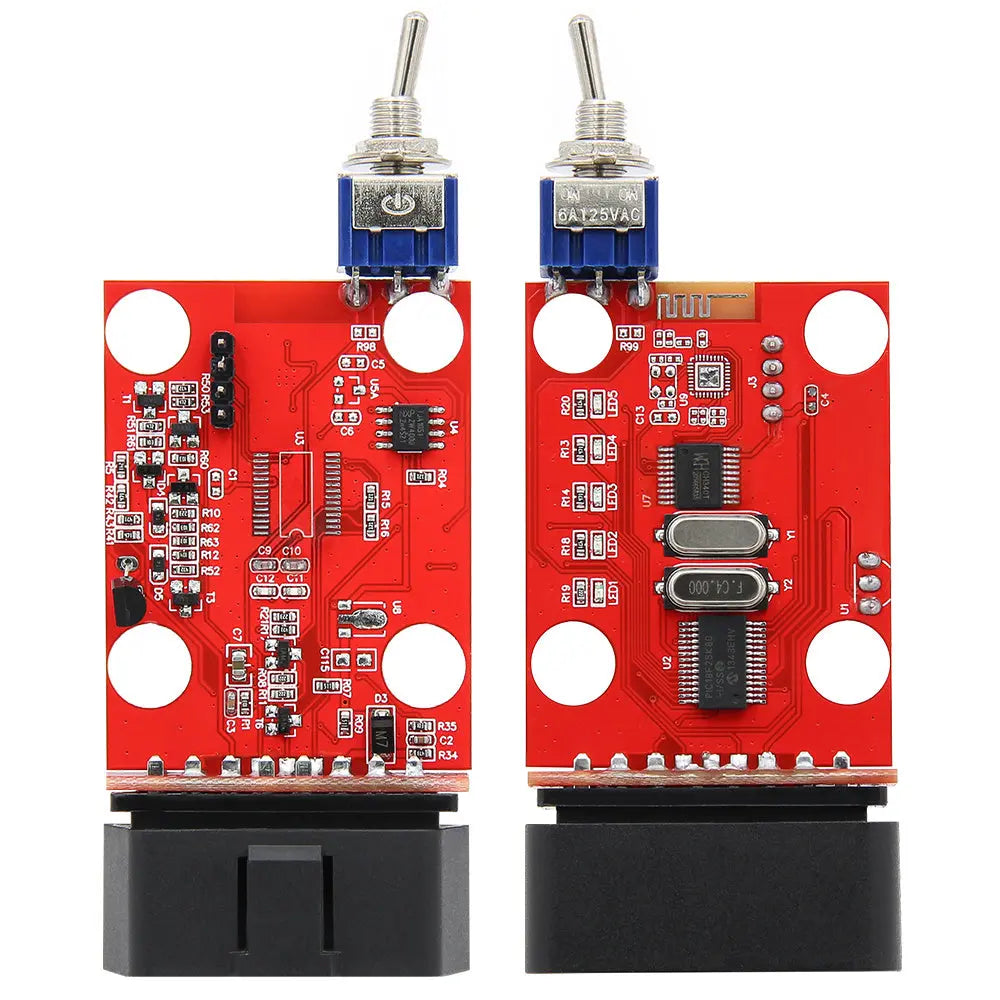

Le Câble d'interface universel (FT232RL) HS/MS-CAN Switch ELM327 (USB) est un outil de diagnostic conçu pour les véhicules. Ce câble utilise la puce FT232RL, reconnue pour sa stabilité et sa fiabilité, et dispose d'un commutateur HS/MS-CAN intégré. La connexion au véhicule se fait via la prise OBD-II standard, tandis que la communication avec un ordinateur s'effectue via une connexion USB.

La particularité de ce câble d'interface est la possibilité de basculer entre le High-Speed CAN (HS-CAN) et le Medium-Speed CAN (MS-CAN) dans les véhicules compatibles. Cela ouvre la porte à des possibilités de diagnostic avancé et de programmation pour des modules spécifiques inaccessibles via les interfaces ELM327 standard, comme la lecture des modules de climatisation, direction assistée et infotainment.

Application et fonctionnalité :

Ce câble d'interface est destiné au diagnostic et à l'adaptation avancés des véhicules, en particulier pour ceux utilisant à la fois les réseaux HS-CAN et MS-CAN.

• Commutateur HS/MS-CAN : Permet de basculer entre les réseaux CAN à haute vitesse et à vitesse moyenne, offrant un accès à une gamme plus large de modules et fonctionnalités du véhicule qu'une interface ELM327 standard.
• Diagnostic avancé : Prend en charge la lecture et l'effacement des codes d'erreur (DTC), l'affichage des données de capteurs en temps réel et l'exécution de tests spécifiques sur divers modules, y compris ceux du réseau MS-CAN.
• Accès aux modules : Offre un accès aux modules tels que ABS, airbags, direction assistée, tableau de bord, climatisation et systèmes audio, qui fonctionnent souvent sur le réseau MS-CAN.

Véhicules et applications compatibles :

Ce câble d'interface est compatible avec un large éventail de véhicules supportant les protocoles OBD-II standard, avec un accent sur une compatibilité étendue avec les modèles utilisant à la fois les réseaux HS-CAN et MS-CAN.

• OBD-II universel : Convient à la plupart des véhicules produits après 1996 aux États-Unis, après 2001 en Europe (essence) et après 2004 (diesel), conformes à la norme OBD-II.
• Véhicules Ford : Conçu spécifiquement pour offrir un accès étendu aux modules MS-CAN dans une large gamme de modèles Ford (par ex. Focus, Mondeo, Kuga, Transit, Fiesta).
• Véhicules Mazda : Compatible avec certains modèles Mazda partageant des architectures CAN-bus similaires à Ford.

Logiciels et applications compatibles :

La fonctionnalité de ce câble d'interface est optimisée en combinaison avec un logiciel de diagnostic spécifique.

• FORScan (Windows) : Ce logiciel est spécialement développé pour les véhicules Ford et exploite pleinement la fonction de commutation HS/MS-CAN, offrant un accès à un diagnostic avancé, à la programmation et à l'adaptation des modules.
• ELMConfig (Windows) : Une application utile pour la configuration et la personnalisation des modules dans certains modèles Ford.
• FoCCCus (Windows) : Axé sur la Ford Focus, cet outil offre des possibilités approfondies de diagnostic et de personnalisation.
• Autres logiciels compatibles ELM327 (Windows) : Pour le diagnostic OBD-II général sur d'autres marques, tels que OBD Auto Doctor, ScanMaster-ELM, PCMSCAN. Cependant, la fonctionnalité étendue HS/MS-CAN est principalement destinée aux véhicules Ford/Mazda.

Systèmes d'exploitation compatibles :

Ce câble d'interface USB est principalement conçu pour une utilisation avec des ordinateurs de bureau et portables.

• Windows : Compatible avec Windows XP, Vista, 7, 8, 10 et 11 (versions 32 bits et 64 bits). Nécessite l'installation des drivers FTDI appropriés.
• Android : Non compatible directement via USB sans support OTG spécial et applications pouvant utiliser les ports série USB.
• iOS : Non compatible.

Protocoles et systèmes pris en charge :

Ce câble d'interface prend en charge une large gamme de protocoles de diagnostic, y compris les normes OBD-II obligatoires et les réseaux CAN spécifiques.

• ISO9141-2 : Pour les véhicules plus anciens à ligne K.
• ISO14230-4 (KWP2000) : Souvent utilisé dans les véhicules asiatiques et certains véhicules européens.
• ISO15765-4 (CAN) : Le protocole moderne le plus courant, incluant le High-Speed CAN (HS-CAN).
• J1850 VPW : Utilisé par les véhicules GM.
• J1850 PWM : Utilisé par les véhicules Ford.
• MS-CAN (Medium-Speed CAN) : Accessible spécifiquement via l'interrupteur intégré pour des modules tels que l'infodivertissement, la climatisation et l'ABS dans les véhicules Ford compatibles.

Contenu de l’emballage

• 1x Câble d'interface universel (FT232RL) HS/MS-CAN Switch ELM327 (USB)
• Accès aux drivers (téléchargement en ligne).

Spécifications techniques :
