GoDiag GT100+ | Boîte de dérivation

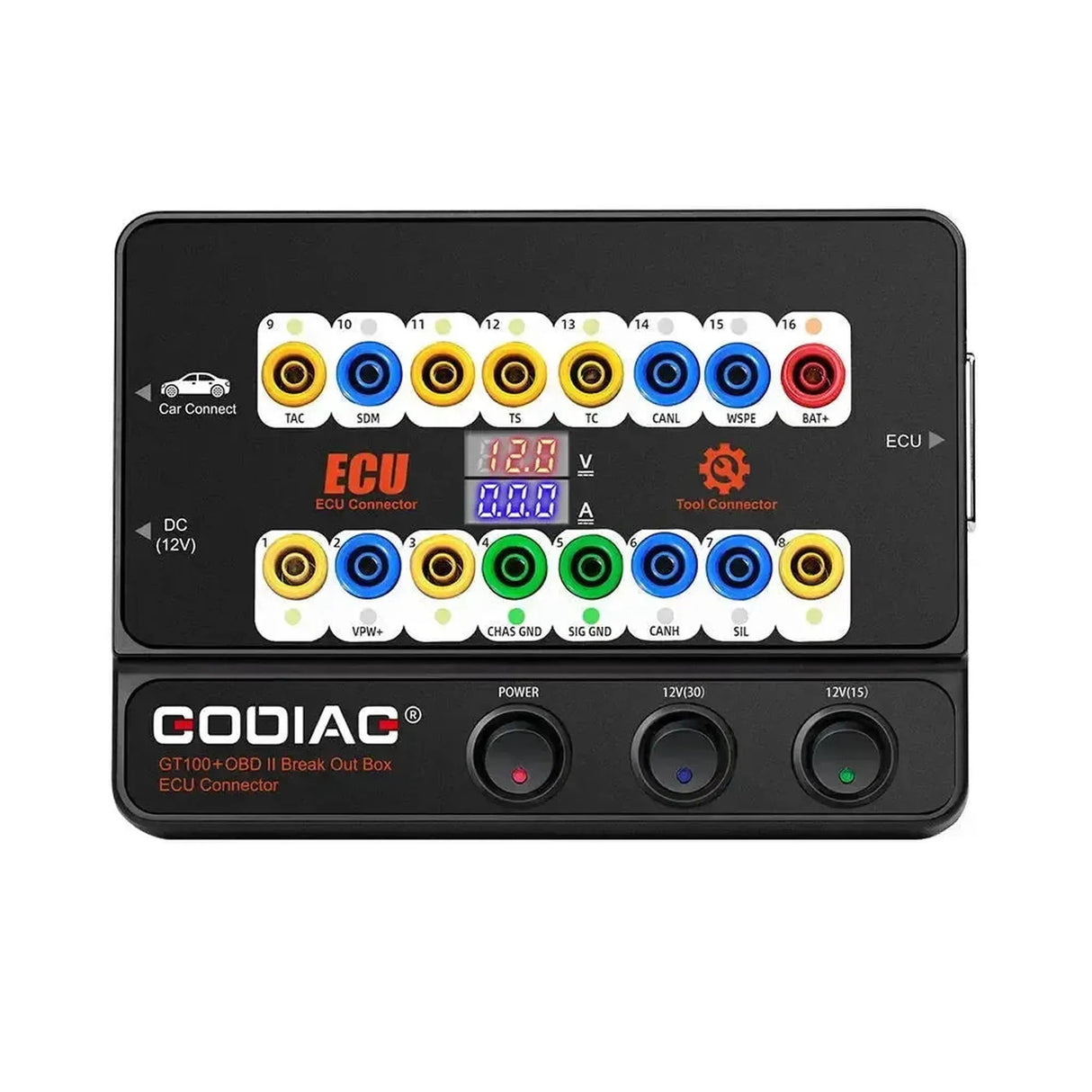

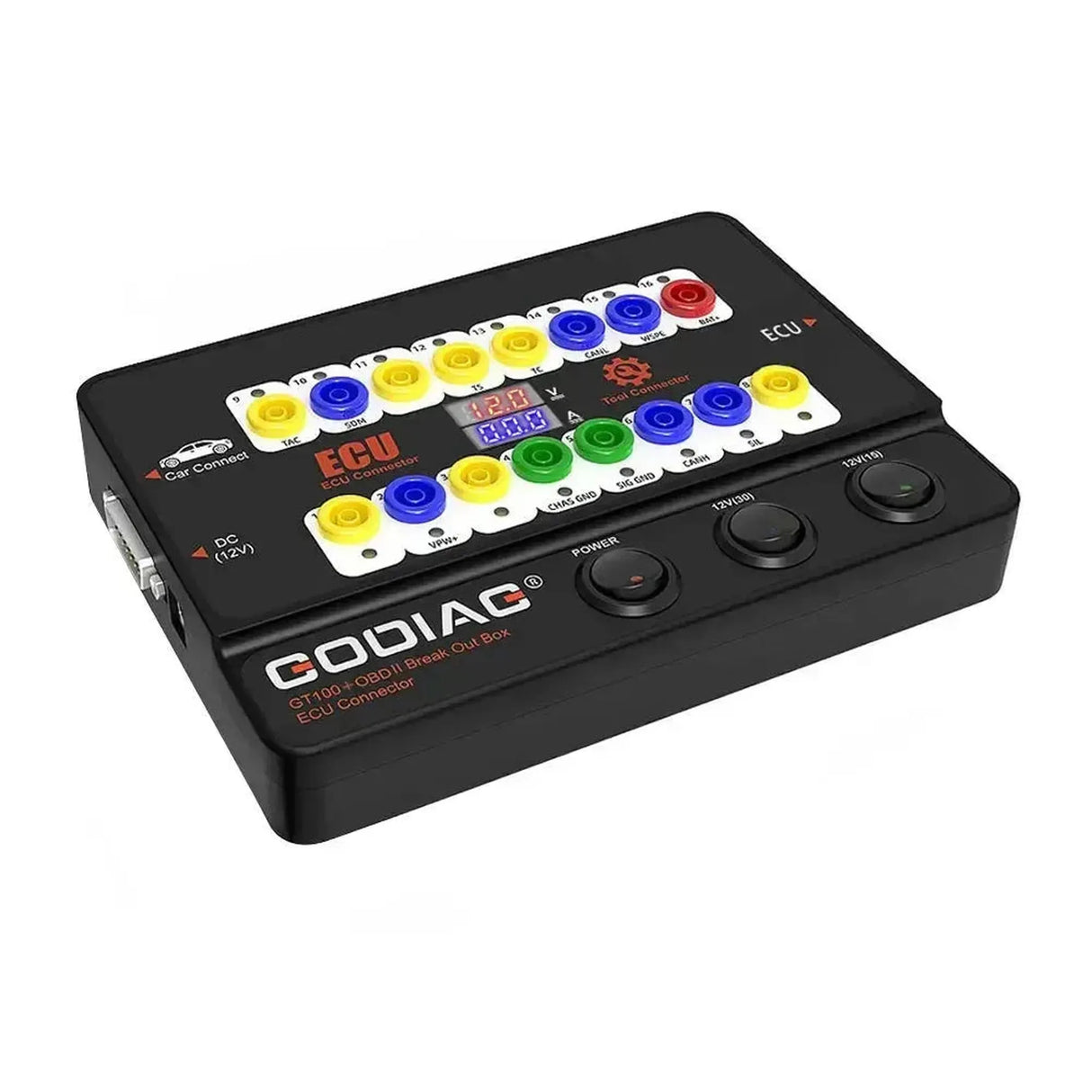

Le GoDiag GT100+ est une boîte de dérivation OBDII et un connecteur ECU, conçu pour tester et diagnostiquer l’électronique des véhicules. L’appareil permet de surveiller la communication sur les 16 broches du port OBDII via des indicateurs LED. Un affichage numérique intégré montre la tension et le courant actuels, ce qui aide à analyser l’état de l’ECU et du circuit d’alimentation. Le GT100+ fonctionne comme une interface entre un appareil de diagnostic et le véhicule, ou pour connecter des modules ECU sur un banc d’essai.

Cette boîte de dérivation offre des possibilités étendues pour travailler avec les ECU en dehors du véhicule. Elle peut alimenter un ou plusieurs ECU pour la diagnostic, la programmation et le codage. De plus, le GT100+ peut être utilisé comme alimentation externe pour le véhicule lors du remplacement de la batterie, afin d’éviter la perte de données dans les unités de contrôle. Le câble DB25 fourni et les connecteurs xWire permettent d’établir des connexions spécifiques pour divers scénarios de programmation et de test. L’appareil prend également en charge la conversion des anciennes interfaces OBD1 vers une connexion standard OBD2.

Application et fonctionnalité :

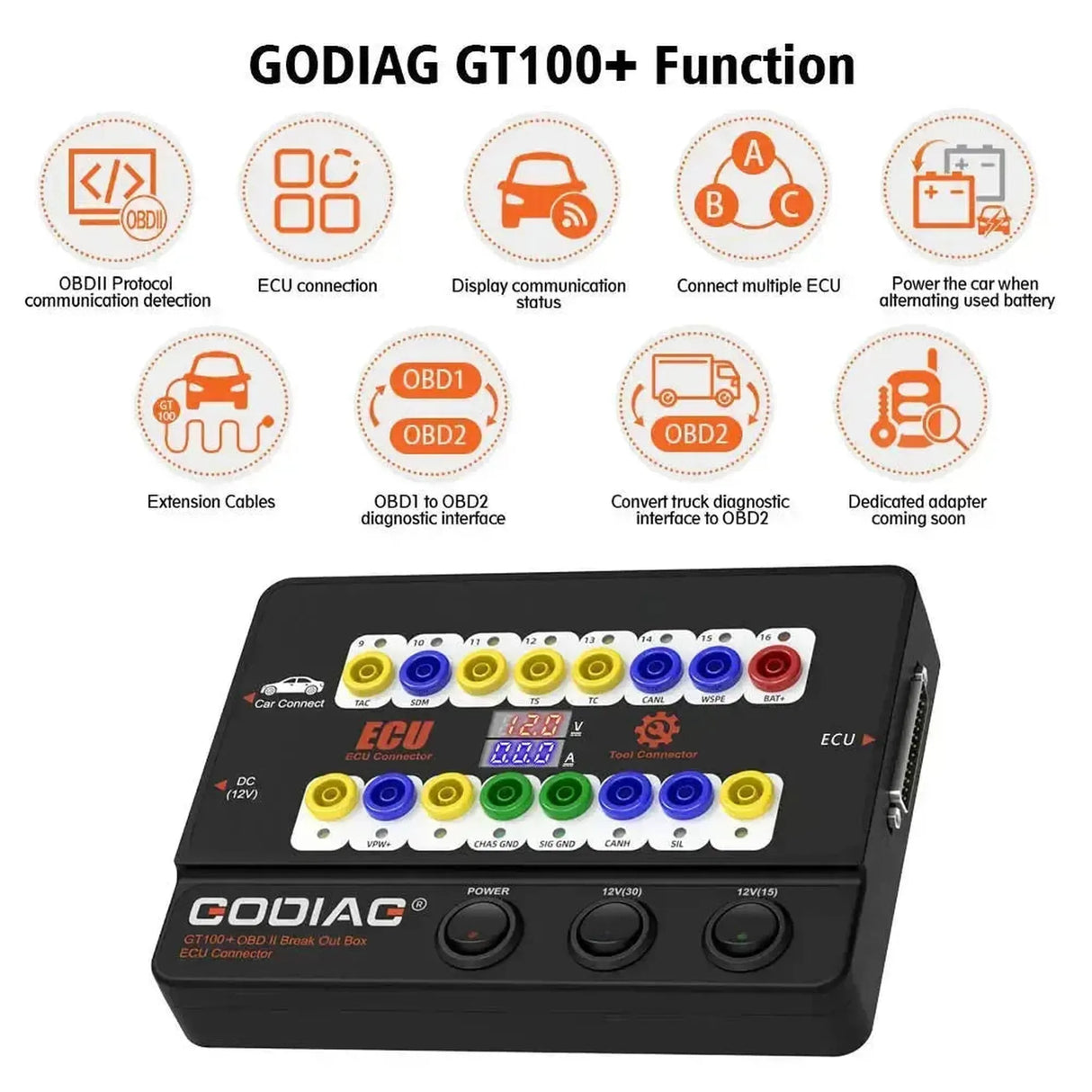

Le GoDiag GT100+ offre diverses fonctions pour le diagnostic, la programmation et le test des systèmes de véhicules :

• Détection du protocole OBDII : Les indicateurs LED montrent l’activité de communication sur chaque broche du port OBDII pour vérifier l’état de la connexion de diagnostic.
• Connexion ECU sur banc d’essai : Permet de connecter un ou plusieurs modules ECU en dehors du véhicule pour la programmation, le codage ou le diagnostic.
• Affichage de la tension et du courant : Un écran numérique intégré affiche en temps réel la tension et l’intensité du courant de l’ECU connecté.
• Alimentation du véhicule lors du remplacement de la batterie : Fournit de l’énergie au véhicule via le port OBDII pour éviter la perte des réglages et des données mémorisées pendant le remplacement de la batterie.
• Câble de rallonge : Sert de câble de rallonge entre le port OBDII du véhicule et un appareil de diagnostic.
• Conversion OBD1 vers OBD2 : Peut être utilisé avec un Adaptateur pour convertir une interface de diagnostic OBD1 plus ancienne en une prise OBD2 standard.
• Test du bus CAN : Comprend des résistances commutables de 120 ohms pour vérifier la communication sur le réseau bus CAN.

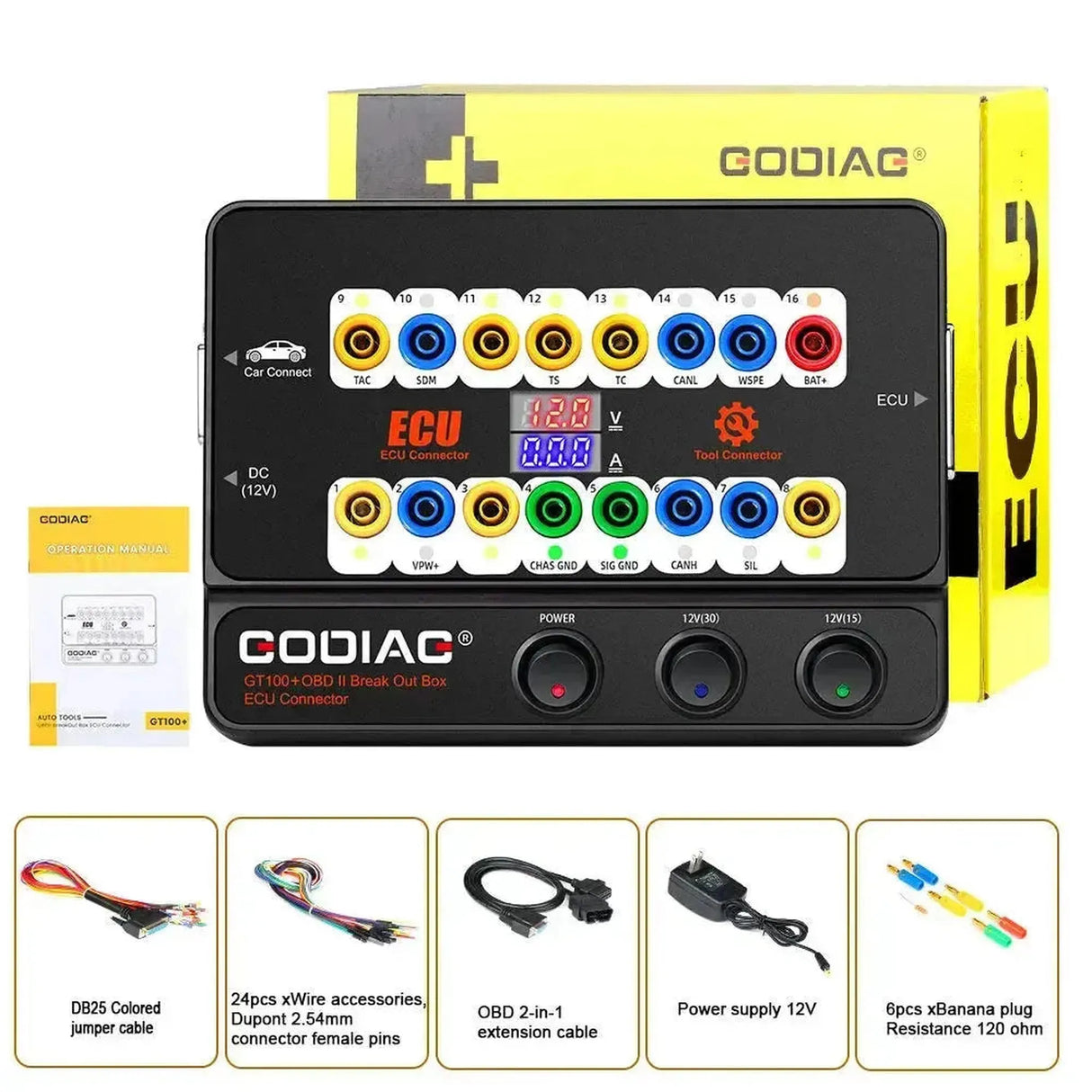

Contenu de l’emballage :

• 1x unité principale GoDiag GT100+
• 1x câble de rallonge OBD 2-en-1
• 1x câble de liaison DB25 coloré
• 1x Adaptateur d’alimentation 12V DC
• 2x résistance 120 ohms
• 6x connecteur banane
• 24x connecteurs xWire
• 1x manuel d’utilisation

Spécifications techniques :
