Cojali | SKU : 2260113

Cojali (2260113) | Wabco câble spiralé EBS 7 broches (ISO 7638) | Remorque

Name: Cojali (2260113) | Wabco câble spiralé EBS 7 broches (ISO 7638) | Remorque
Brand: Cojali
SKU: 2260113
Price: 84.95 EUR
Availability: InStock

€84,95 TTC

€70,21 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

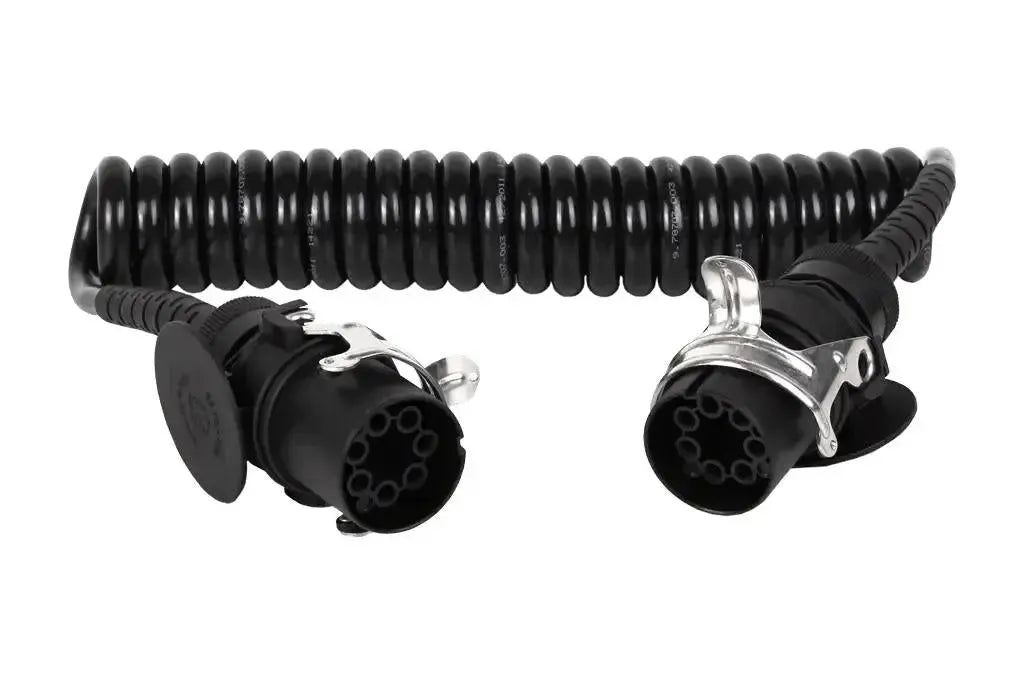

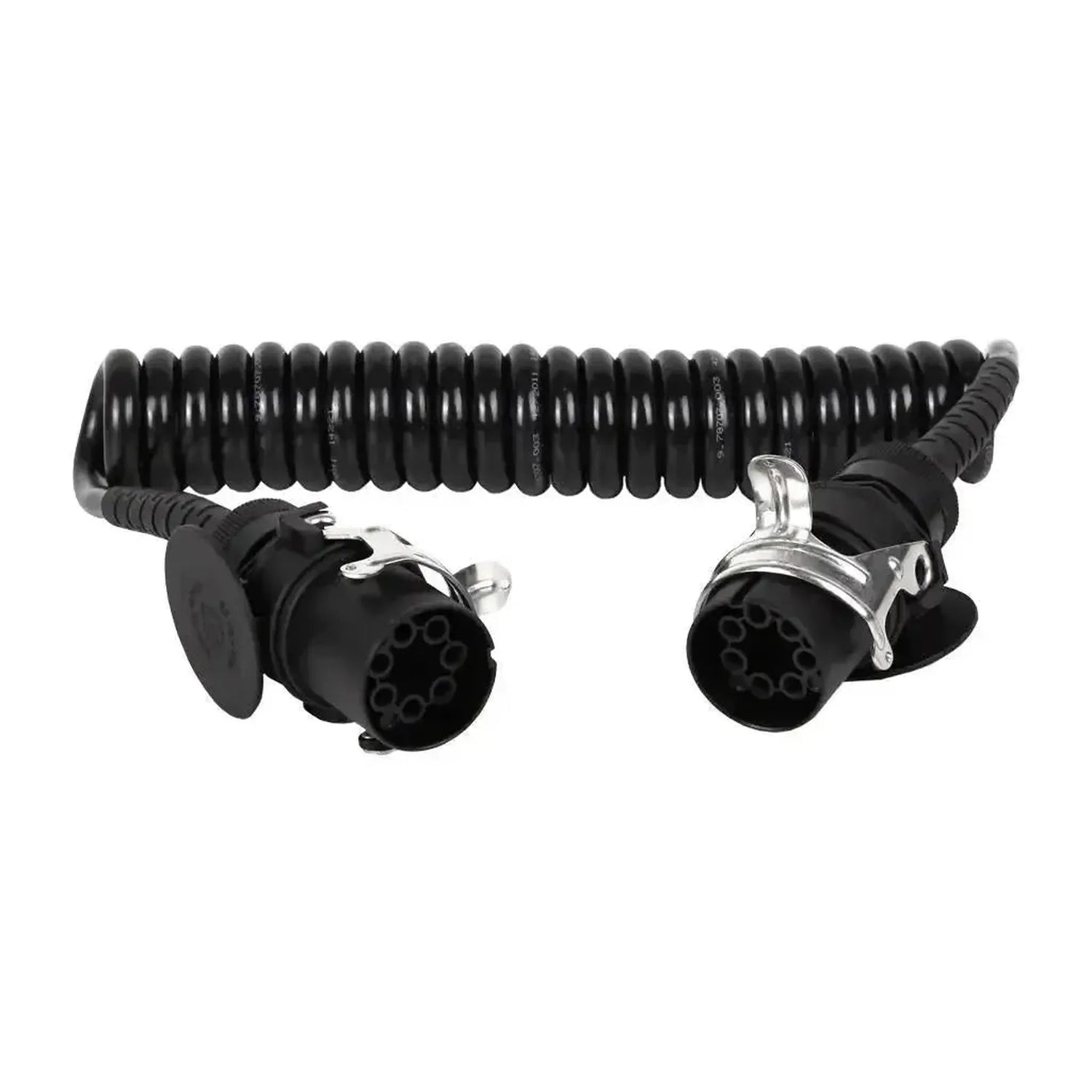

La Cojali 2260113 est un câble spiralé doté d'une fiche 7 broches à chaque extrémité, conforme à la norme ISO 7638, le raccordement de l'EBS/ABS de la remorque. Les sept broches sont connectées une à une.

Selon la norme ISO 7638, les broches assurent l'alimentation des électrovannes de régulation, l'alimentation de l'électronique, le signal de défaut ABS et la liaison CAN pour l'EBS et l'ABS. Cojali indique WABCO 4460082430 comme référence OE. Dans le catalogue Cojali, ce câble est également présenté comme câble optionnel pour le Jaltest PTE.

POINTS FORTS

✔Équivalent au WABCO 4460082430, vous remplacez directement un câble d'origine usé.

✔Transmet les signaux CAN pour l'EBS et l'ABS, qui ne passent pas par les câbles d'éclairage 15 broches et 7 broches.

✔Les sept broches sont connectées une à une, le câble fonctionne donc avec chaque raccordement ISO 7638.

✔Avec une longueur maximale de 4,0 m et une température de fonctionnement de -40 à 80 °C, le câble convient à un usage quotidien en extérieur.

POINTS D'ATTENTION

✕Le câble assure uniquement la liaison du système de freinage; pour l'éclairage, vous avez en plus besoin d'un câble 15 broches ou 7 broches.

✕Pour une remorque dotée uniquement d'un raccordement 24S, le 2260105 est le câble adapté.

✕Une liaison à la masse défectueuse sur la broche 3 ou 4 génère des messages de défaut; vérifiez les broches avant utilisation.

✕Cojali n'indique aucune tension; la norme ISO 7638 prévoit une version 24V et une version 12V avec un codage différent, vérifiez donc la fiche sur la remorque.

Applications et fonctionnalités

Le câble relie le raccordement ISO 7638 du tracteur et de la remorque, ou sert de câble de test avec le Jaltest PTE.

Ce que relie le câble

Broches 1 et 4 : Alimentation et masse des électrovannes de régulation.
Broches 2 et 3 : Alimentation et masse de l'électronique.
Broche 5 : Signal de défaut ABS.
Broches 6 et 7 : CAN High et CAN Low pour l'EBS/ABS.

Ce que vous pouvez faire

Attelage : Relier l'EBS/ABS du tracteur et de la remorque.
Test : Contrôler l'ISO 7638 avec le Jaltest PTE.
Remplacement : Remplacer un câble spiralé EBS usé.

Mode d'emploi

Contrôle des fiches : Vérifiez que les broches sont propres et exemptes de corrosion.
Recherche du raccordement : Repérez la prise ISO 7638 sur la remorque.
Raccordement côté remorque : Branchez une fiche sur la remorque.
Raccordement côté tracteur : Branchez l'autre fiche sur le tracteur ou le PTE.
Contrôle : Vérifiez que le voyant EBS du tableau de bord s'éteint.

Véhicules et applications compatibles

Le déterminant est le raccordement ISO 7638 à 7 broches. Cojali indique le câble pour les marques suivantes.

Camions :

DAF, Iveco, MAN, Renault et Scania : Avec raccordement ISO 7638.

Remorques et semi-remorques :

Benalu, Kässbohrer, Kögel, Krone et Schwarzmüller : Avec raccordement ISO 7638.
SAF et Tirsan : Avec raccordement ISO 7638.

Bus :

Otokar : Avec raccordement ISO 7638.

💡

Bon à savoir : Pour la version 24V de l'ISO 7638, une encoche sur la bague extérieure, à côté de la broche 5, pour la version 12V une encoche entre les broches 3 et 4. Vérifiez sur la prise de la remorque le codage dont vous disposez.

Contenu de l'emballage

1x Cojali (2260113) | Câble spiralé Wabco 7 broches EBS (ISO 7638) | Remorque

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque: Cojali
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit: Câble spiralé

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible: Jaltest
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest: PTE remorques

Connexions

Les lignes de données par lesquelles le câble transmet les signaux. Le véhicule et le testeur doivent utiliser le même mode de communication.Communication: CAN-bus
La plage de températures dans laquelle vous pouvez utiliser le câble en toute sécurité.Température de service: -40 à 80 °C
