Cojali | SKU : 2260109

Cojali (2260109) | Câble spiralé Type-S/N 15 broches | Remorque

Name: Cojali (2260109) | Câble spiralé Type-S/N 15 broches | Remorque
Brand: Cojali
SKU: 2260109
Price: 158.95 EUR
Availability: InStock

€158,95 TTC

€131,36 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

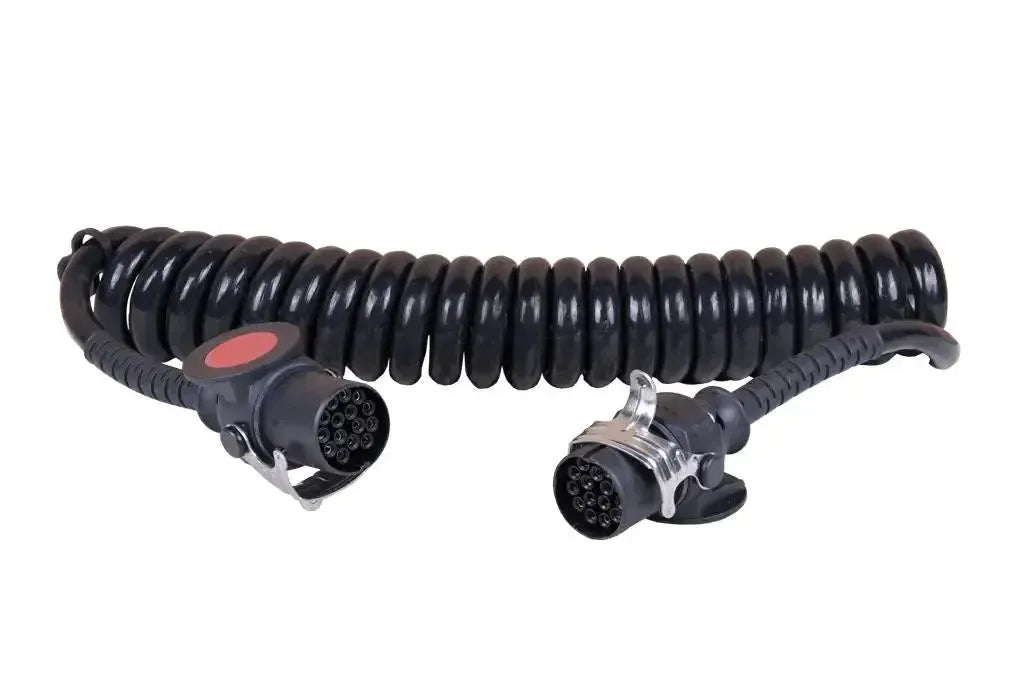

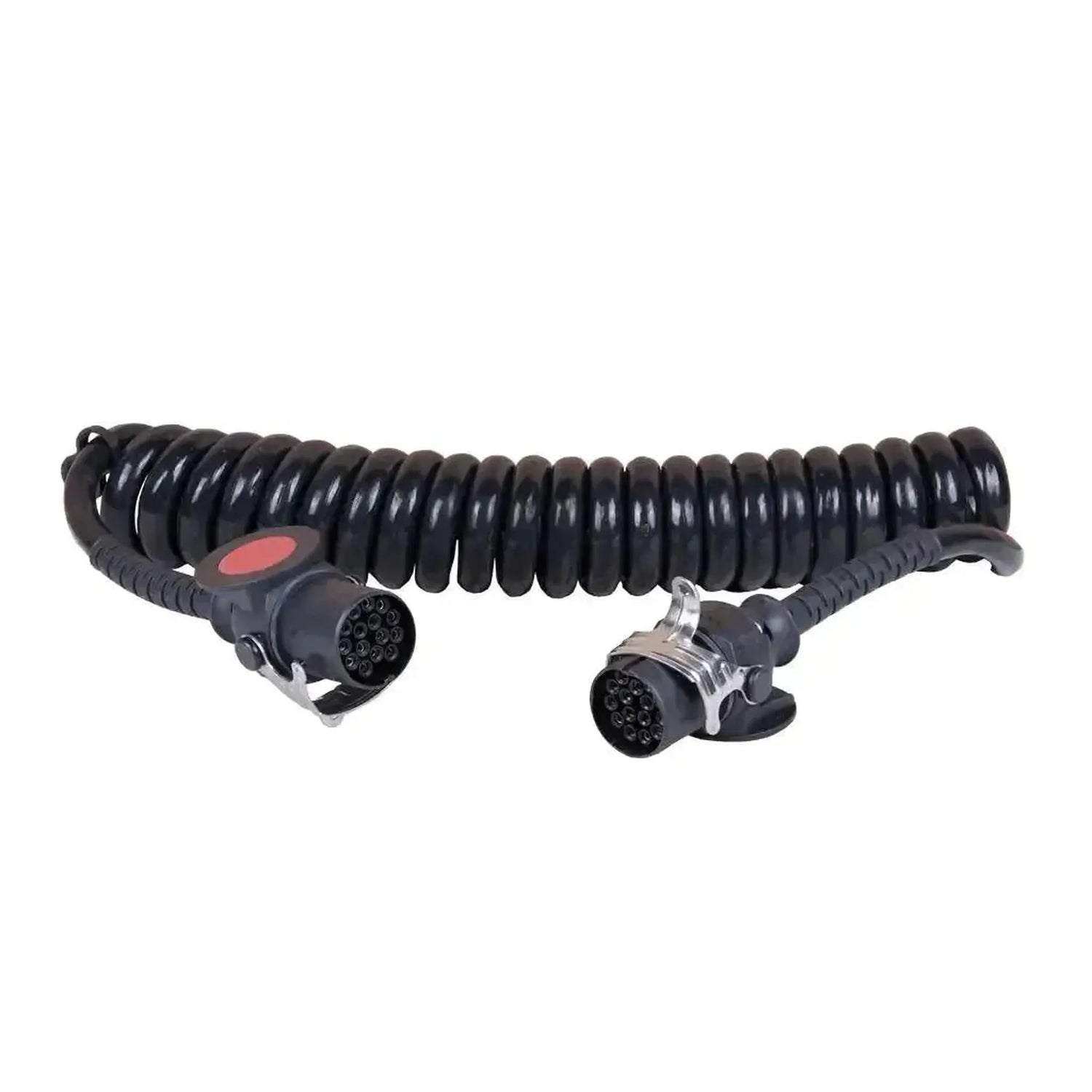

La Cojali 2260109 est un câble spiralé 24 V doté aux deux extrémités d'une fiche 15 broches conforme à la norme ISO 12098. Les quinze broches sont reliées une à une, de sorte que le câble relie directement la prise 15 broches du tracteur à celle de la remorque.

Conformément à la norme, la prise 15 broches assure l'éclairage, le feu de brouillard arrière, le feu de marche arrière, l'alimentation permanente ainsi que des signaux tels que l'usure des garnitures de frein, le frein de stationnement et le relevage d'essieu. Dans le catalogue Cojali, ce câble figure également comme câble optionnel pour le Jaltest PTE.

POINTS FORTS

✔Les quinze broches sont reliées, y compris les signaux d'usure des garnitures de frein, de frein de stationnement et de relevage d'essieu.

✔Sans conversion vers 7 broches : une liaison directe entre deux prises 15 broches.

✔Cojali mentionne notamment WABCO 4460087100 et Volvo 20730342 comme références comparables.

✔D'une longueur maximale de 4,5 m et d'une température de fonctionnement de -40 à 80 °C, le câble convient à un usage quotidien en extérieur.

POINTS D'ATTENTION

✕Les broches CAN 14 et 15 de la norme ISO 12098 ne sont pas destinées à l'EBS/ABS ; pour cela, il vous faut le câble ISO 7638 2260113.

✕Si la remorque dispose de prises 7 broches 24N et 24S, choisissez la 2260108, la 2260135 ou la 2260136.

✕Une prise 13 broches ressemble à la prise 15 broches mais présente un brochage différent et ne convient pas.

✕Uniquement pour les installations 24 V ; le câble n'est pas destiné aux remorques 12 V.

Applications et fonctionnalités

Le câble relie la prise 15 broches du tracteur et de la remorque, ou sert de câble de test avec le Jaltest PTE.

Ce que relie le câble

Broches 1 à 3 : Clignotants et feu de brouillard arrière.
Broches 5 à 8 : Feux arrière, feu de freinage, feu de marche arrière.
Broche 9 : +24 V permanent.
Broches 10 à 12 : Usure des garnitures de frein, frein de stationnement et relevage d'essieu.
Broches 14 et 15 : CAN, non destinées à l'EBS/ABS.
Broches 4 et 13 : Masse.

Ce que vous pouvez faire

Attelage : Relier électriquement le tracteur et la remorque.
Test : Lire les signaux avec le Jaltest PTE.
Remplacement : Remplacer un câble spiralé usé.

Mode d'emploi

Contrôler les connecteurs : Vérifiez que les broches sont propres et droites.
Repérer la prise : Recherchez la prise 15 broches sur la remorque.
Raccorder côté remorque : Branchez une fiche sur la remorque.
Brancher côté tracteur : Insérez l'autre fiche dans le tracteur ou le PTE.
Vérifier les fonctions : Contrôlez l'éclairage et les signaux fonction par ffonction.

Véhicules et applications compatibles

Le critère déterminant est la prise 15 broches conforme à la norme ISO 12098 des deux côtés. Le câble convient aux tracteurs et remorques disposant tous deux de cette prise.

ISO 12098 :

Tracteurs et remorques avec prise 15 broches : Conformément à la norme ISO 12098.

💡

Bon à savoir : La fiche 15 broches se reconnaît à son boîtier rond à quinze broches. Comptez les broches avant de commander, car la version 13 broches lui ressemble mais présente un brochage différent.

Contenu de l'emballage

1x Cojali (2260109) | Câble spiralé Type-S/N 15 broches | Remorque

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque: Cojali
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit: Câble spiralé

Connexions

La tension de bord à laquelle le câble fonctionne. Les camions et remorques utilisent généralement 24 V.Tension: 24 V
La plage de températures dans laquelle vous pouvez utiliser le câble en toute sécurité.Température de service: -40 à 80 °C

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble: 450 cm
Le poids du câble ou de l'adaptateur.Poids: 2,17 kg
Numéro de référence: 2 260 109
