Cadre BDM en verre pour la programmation ECU | Accessoires

3 avis
€38,95 TTC
€32,19 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

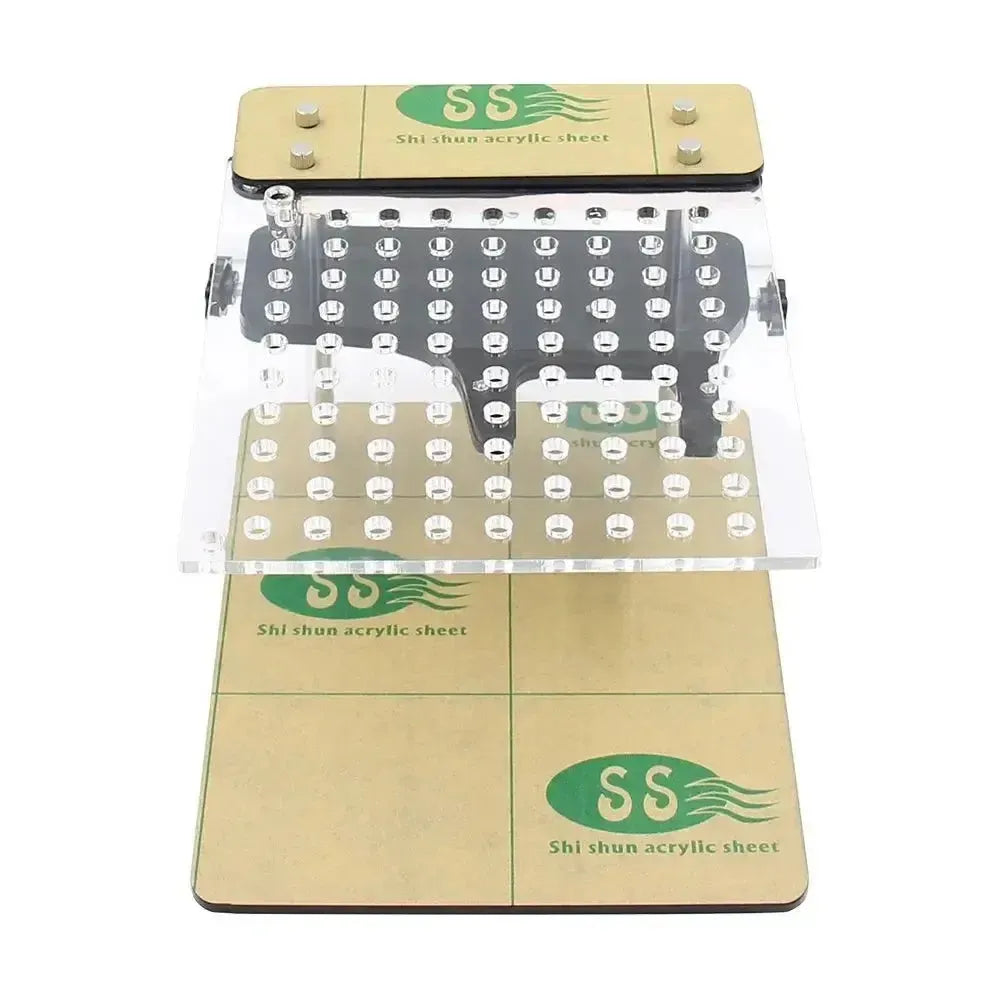

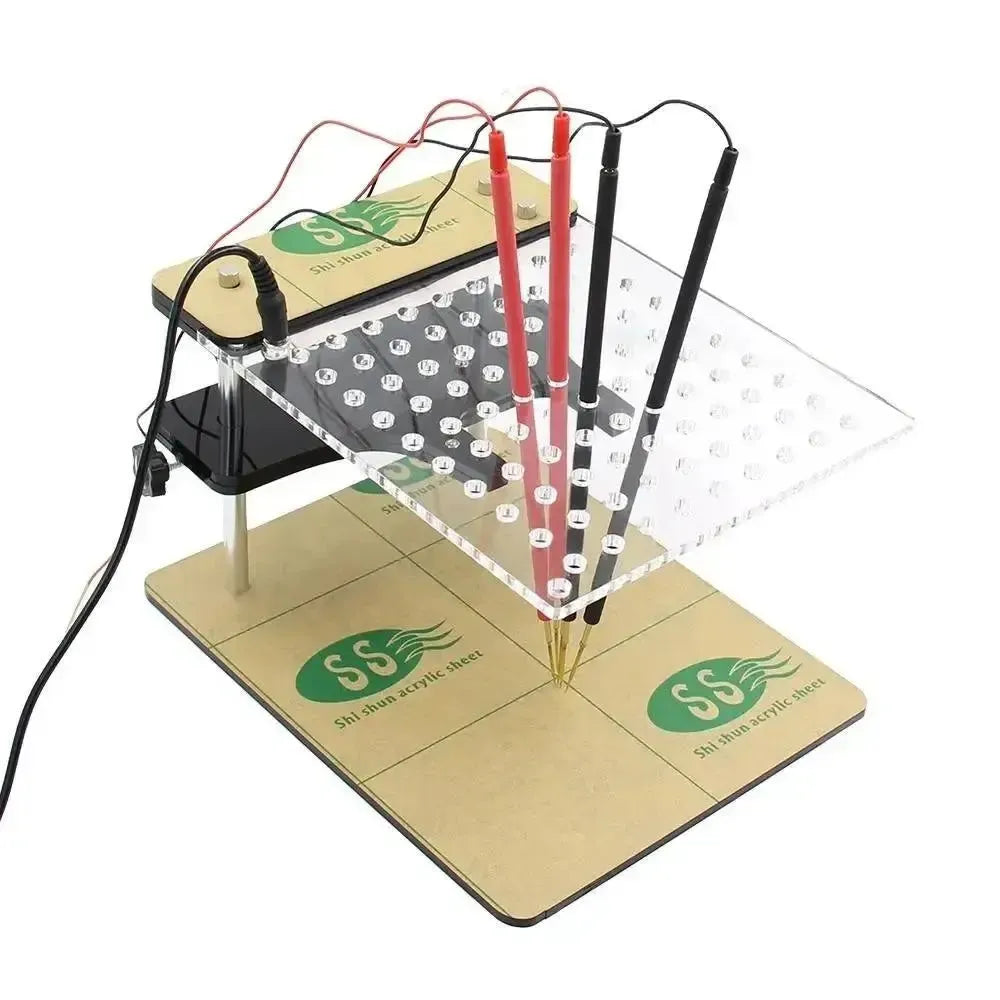

Le cadre BDM en verre maintient fermement une unité de commande (ECU) ouverte et les sondes de programmation en place pendant la lecture et la programmation sur l'établi. Via la connexion BDM ou JTAG située sur le circuit imprimé, vous lisez l'ECU sans souder. L'ECU repose sur le cadre et les 4 sondes réglables appuient exactement sur les petits points de contact du circuit imprimé.

La plaque supérieure transparente avec éclairage LED intégré permet de bien voir le circuit imprimé, afin de placer les sondes avec précision. Le cadre fonctionne avec les programmateurs BDM courants tels que KESS, K-TAG, FGTech Galletto, BDM100 et CMD. Le programmateur lui-même n'est pas inclus.

POINTS FORTS

✔Mains libres — Les sondes restent en place pendant que vous travaillez avec le programmateur.
✔Éclairage LED — Bonne visibilité sur les petits points de contact du circuit imprimé.
✔Sondes réglables — Quatre sondes que vous placez sur les bons points pour chaque ECU.
✔Sans soudure — Contact via les sondes, le circuit imprimé reste intact.

POINTS D'ATTENTION

✕Programmateur non inclus — Vous avez besoin de KESS, K-TAG, FGTech ou d'un autre programmateur BDM.
✕Brochage requis pour chaque ECU — Vous devez savoir où se trouvent les points BDM sur le circuit imprimé.
✕ECU à ouvrir — Le boîtier de l'unité de commande doit être ouvert pour accéder au circuit imprimé.
✕Connaissances techniques requises — Une sonde mal placée peut endommager le circuit imprimé.

Applications et fonctionnalités

Le cadre BDM est destiné aux préparateurs de puces, spécialistes ECU et ateliers qui lisent, programment ou clonent des unités de commande hors du véhicule.

Applications

  • Lecture ECU : Réaliser une sauvegarde du logiciel avant toute modification.
  • Programmation ECU : Réécrire un logiciel personnalisé ou restauré.
  • Clonage ECU : Transférer les données vers une unité de commande de remplacement.
  • Récupération de données : Lire une ECU qui ne répond plus via le connecteur OBD.

Fonctionnalités

  • Positionnement stable : L'ECU est fixée, les sondes ne bougent donc pas pendant la lecture ou l'écriture.
  • Quatre sondes : Chacune avec son propre câble de connexion vers le programmateur.

Mode d'emploi

  1. Ouvrir l'ECU : Retirez le circuit imprimé ou ouvrez le boîtier de l'unité de commande.
  2. Placer l'ECU : Posez l'ECU sur le cadre, les points BDM vers le haut.
  3. Placer les sondes : Posez les sondes sur les points de contact selon le brochage de l'ECU.
  4. Connecter le programmateur : Reliez les câbles de sonde au programmateur et branchez l'alimentation.
  5. Lecture ou écriture : Lancez la lecture ou la programmation dans le logiciel du programmateur.

Fonctions spéciales et possibilités

Ce qui rend le cadre pratique pour le travail sur l'établi :

  • Éclairage LED intégré : Fonctionne en 12 V et éclaire le circuit imprimé par le haut.
  • Plaque supérieure transparente : Vous regardez à travers la plaque vers les points de contact.
  • Universel : Adapté aux programmateurs BDM courants.
  • Câble séparé par sonde : Chaque sonde dispose de son propre câble de connexion vers le programmateur.

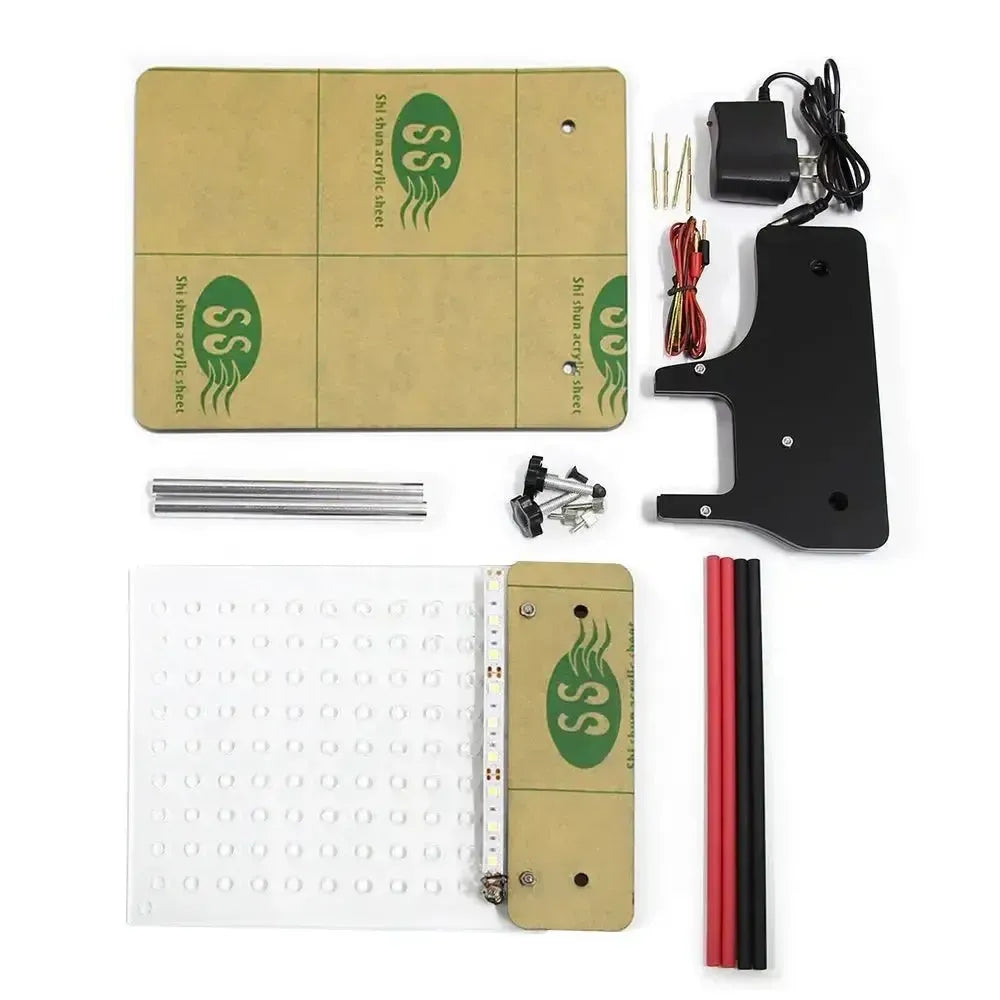

Contenu de l'emballage

  • 1x Cadre BDM avec éclairage LED
  • 4x Sondes de programmation
  • 4x Câbles de connexion pour les sondes
💡
Bon à savoir : Préparez le brochage de l'ECU avant de commencer et vérifiez chaque sonde à la loupe ou à l'aide de l'éclairage LED. Une sonde placée à côté du point de contact provoque des erreurs de lecture ou peut endommager le circuit imprimé.

Caractéristiques techniques

Général

Le fabricant ou la marque du produit.Marque
AsTools
Indique s'il s'agit d'un cadre BDM complet ou d'un jeu d'adaptateurs séparés. Vous voyez ainsi ce dont vous avez encore besoin.Type de produit
Cadre BDM

Connexion

Les méthodes permettant de lire le calculateur sur l'établi. Plus de méthodes permettent de traiter davantage de types d'ECU.Méthodes de travail
  • BDM
  • JTAG

Cadre

Indique si le cadre dispose de son propre éclairage. Vous distinguez ainsi mieux les petits points de contact du circuit imprimé.Éclairage intégré
La tension à laquelle fonctionne l'éclairage du cadre.Alimentation de l'éclairage
12 V
Le matériau de la partie supérieure du cadre. Une plaque transparente vous permet de voir l'ECU pendant le travail.Plaque supérieure
Acrylique transparent

Autres caractéristiques

Éclairage
LED intégrée
Sondes
4, réglables, chacune avec son propre câble
Compatible avec
KESS, K-TAG, FGTech Galletto, BDM100, CMD et programmateurs BDM similaires
Application
Lecture, programmation, clonage d'ECU et récupération de données
Poids
Env. 0,8 kg
Référence article
A0083
