Autel MaxiSys MS909 | Appareil de diagnostic | Voiture

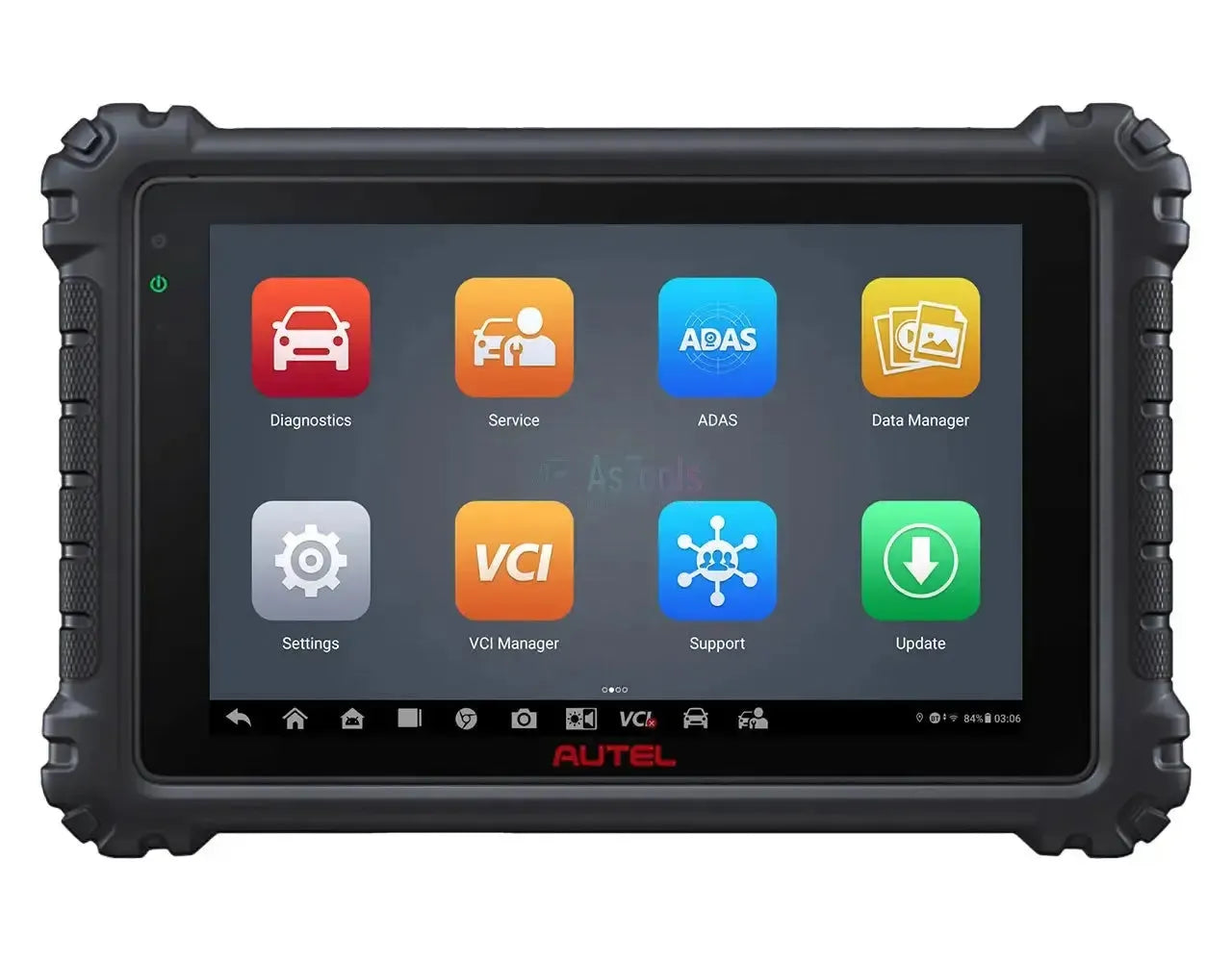

Le Autel MaxiSys MS909 est un appareil de diagnostic avancé, présenté sous la forme d'une tablette tactile de 9,7 pouces avec un système d'exploitation Android 7.0. Le système est alimenté par un processeur octa-core et dispose de 128 Go de mémoire interne. Le MS909 est livré avec le MaxiFlash VCI, qui prend en charge les protocoles les plus récents, y compris CAN FD, DoIP et D-PDU. Les principales fonctionnalités comprennent le diagnostic intelligent, la programmation ECU, la cartographie topologique et plus de 40 fonctions de service. L'achat inclut une licence logicielle pour 1 an de mises à jour.

L'Autel MaxiSys MS909 se distingue par la fonction « Intelligent Diagnostics », qui offre une assistance de réparation étape par étape basée sur les bulletins techniques de service (TSB), l'analyse des DTC et l'assistance à la réparation. Le module topologie fournit une vue visuelle de l'état de communication de tous les systèmes du véhicule. Avec la fonction Remote Expert, il est possible d'obtenir une assistance à distance d'un technicien externe. L'appareil est extensible avec des modules tels qu'un testeur de Batterie ou une caméra d'inspection.

---

Fonctions de diagnostic :

L'Autel MaxiSys MS909 prend en charge des fonctions de diagnostic de niveau OE étendues pour tous les systèmes de véhicule disponibles. Cela inclut l'analyse des données, la commande des composants et l'identification des problèmes.

• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur de toutes les unités de commande électroniques présentes, y compris moteur, transmission, ABS et airbags.
• Données en direct : Affiche les données en temps réel des capteurs et composants dans divers modes d'affichage, tels que texte, graphique et compteurs analogiques.
• Commande d'actionneurs (contrôle bidirectionnel) : Commande directement les actionneurs et composants pour tester leur fonctionnalité, comme l'activation et la désactivation de relais, injecteurs ou ventilateurs.

---

Fonctions de service et d'entretien :

L'Autel MaxiSys MS909 prend en charge plus de 40 fonctions de service et d'entretien. Ces fonctions permettent aux utilisateurs d'effectuer une large gamme de tâches de maintenance, calibrages et réinitialisations. La disponibilité des fonctions spécifiques peut varier selon la marque, le modèle et l'année du véhicule.

Moteur et transmission :

• Réinitialisation du service d'huile : Réinitialise l'intervalle de service de l'huile moteur et éteint le témoin de service après un changement d'huile.
• Codage des injecteurs : Programme les nouveaux codes d'injecteurs dans l'unité de commande moteur après remplacement.
• Apprentissage du papillon des gaz : Initialise les actionneurs du papillon des gaz aux valeurs standard.
• Apprentissage des positions d'arbre à cames : Synchronise les signaux des capteurs d'arbre à cames et de vilebrequin pour une performance moteur optimale.
• Test de compression relative : Effectue un test pour comparer la compression par cylindre sans retirer les bougies.
• Réglage du rapport air/carburant : Ajuste le rapport entre l'air et le carburant pour une combustion efficace.
• Apprentissage de l'embrayage : Calibre l'actionneur d'embrayage et le point d'engagement sur les transmissions (semi-)automatiques.
• Apprentissage de l'ECU de transmission : Ajuste les paramètres de changement de vitesse de la transmission automatique après maintenance.
• Variabele geometrie turbo (VGT) inleren: Calibre les actionneurs du turbo pour un fonctionnement correct.
• Cilinder deactiveren/testen: Teste le fonctionnement des cylindres individuels.
• Start/stop-systeem: Configure et teste le système automatique start/stop.
• Elektronische waterpomp starten: Active la pompe à eau électronique, par exemple pour purger le système de refroidissement.

Systèmes d'échappement :

• Nabehandelingssysteem (DPF/SCR): Effectue une régénération forcée du filtre à particules diesel (DPF) et réinitialise les systèmes AdBlue (SCR).
• Uitlaatgasrecirculatie (EGR): Effectue des tests et des ajustements sur le système EGR.

Freins :

• Elektronische parkeerrem (EPB): Libère et serre les étriers de frein pour l'entretien du système de freinage.
• Remmen ontluchten: Effectue la procédure de purge du système de freinage ABS.

Direction et suspension :

• Stuurhoeksensor initialiseren (SAS): Calibre le capteur d'angle de braquage après des réparations sur le système de direction ou de suspension.
• Luchtvering kalibreren: Régle la hauteur de conduite de la suspension pneumatique et calibre les capteurs de niveau.

Carrosserie et électronique :

• Batterie managementsysteem (BMS): Enregistre une nouvelle batterie dans le BMS pour gérer correctement les cycles de charge.
• Sleutels/startonderbreker programmeren: Programme de nouvelles clés et gère les fonctions d'antidémarrage.
• Bandenspanningscontrolesysteem (TPMS): Lit et réinitialise les capteurs TPMS et programme de nouveaux capteurs.
• Contenu de l’emballage/deur/schuifdak initialiseren: Réinitialise les réglages de base et les fonctions automatiques des fenêtres, portes et toit ouvrant.
• Contenu de l’emballage kalibreren: Calibre les capteurs de position des sièges réglables électriquement.
• Contenu de l’emballage afstellen: Effectue le réglage de base pour les systèmes de phares automatiques ou adaptatifs.
• Modification de la taille des pneus : Ajuste la taille des pneus dans l'unité de commande pour un affichage correct de la vitesse.
• Réglage du kilométrage : Calibre le kilométrage après le remplacement du tableau de bord.
• Capteur de pluie/lumière : Calibre les capteurs de pluie et de lumière pour les fonctions automatiques d'essuie-glace et d'éclairage.
• Changer la langue : Modifie la langue d'affichage du tableau de bord ou du système d'infodivertissement.
• Mode transport : Active ou désactive le mode transport du véhicule.

Systèmes de sécurité :

• Réinitialisation de l'airbag : Réinitialise le module airbag après un accident ou une réparation.
• Calibration du régulateur de vitesse adaptatif (ACC) : Calibre les systèmes radar et caméra pour l'ACC.
• Fonctions du numéro d'identification du véhicule (VIN) : Lit, écrit ou vérifie le VIN dans différents modules.

Hybride et électrique :

• Service de la batterie haute tension : Diagnostique l'état et les performances de la batterie haute tension.
• Désactivation/activation du système haute tension : Coupe en toute sécurité le système haute tension pour l'entretien.
• Calibration du capteur de résolveur : Calibre le capteur qui détermine la position du rotor dans un moteur électrique.

---

Fonctions et capacités spéciales :

L'Autel MaxiSys MS909 offre diverses fonctions avancées pour un processus de diagnostic efficace.

Diagnostic intelligent et documentation :

• Analyse DTC : Fournit des informations détaillées et des conseils de réparation pour des codes d'erreur spécifiques.
• Fonctions guidées : Fournit des instructions étape par étape pour des procédures complexes sur les véhicules VAG (Volkswagen, Audi, Seat, Skoda).
• Assistance à la réparation : Offre un accès à une base de données d'informations de réparation et de solutions possibles.
• Bulletins de service technique (TSB) : Affiche les bulletins officiels des fabricants avec des problèmes connus et leurs solutions.
• Cartographie topologique : Visualise la structure réseau des modules du véhicule et affiche l'état de la communication en un seul aperçu.

Codages et programmation :

• Codage ECU : Permet d'ajuster les paramètres spécifiques au véhicule ou de configurer des composants après remplacement.

Fonctions cloud et de rapport :

• Gestionnaire de données basé sur le cloud : Stocke centralement les données des véhicules, les scans et les dossiers clients dans le cloud.
• Expert à distance : Offre la possibilité de se connecter à distance à un technicien externe pour assistance.

---

Modules d'extension optionnels :

L'Autel MaxiSys MS909 peut être étendu avec divers modules matériels et logiciels optionnels. Ces extensions dépendent du produit et de la marque spécifiques et sont fournies séparément.

Modules matériels et accessoires :

• Testeur de batterie et système électrique BT506 : Permet d'analyser l'état de la batterie et du système électrique du véhicule.
• Caméra d'inspection numérique MV108 : Une endoscopie pour l'inspection visuelle des pièces difficiles d'accès, telles que les parois des cylindres et les composants du moteur.

Modules logiciels et licences :

• Licence FCA Secure Gateway (SGW) : Offre un accès autorisé au module Secure Gateway sur les véhicules récents de Fiat, Chrysler, Alfa Romeo, Dodge et Jeep pour effectuer des fonctions de diagnostic.

---

Marques de véhicules prises en charge :

L'Autel MaxiSys MS909 offre un soutien pour une large gamme de marques de véhicules, réparties sur différentes régions.

• Européen : Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS, Ferrari, Fiat, Ford, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, Man, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volkswagen, Volvo.
• Asiatique : Acura, Daewoo, Daihatsu, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti Suzuki, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD.
• Américain : Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Ram, Tesla.

---

Contenu de l’emballage:

• 1x tablette Autel MaxiSys MS909
• 1x MaxiFlash VCI
• 1x Câble principal V2.0
• 1x Câble USB 2.0 V2
• 1x Adaptateur USB vers Ethernet
• 1x Adaptateur AC/DC (12V)
• 1x Câble allume-cigare
• 1x Câble pince (Clipper Cable)
• 1x Câble USB Type-C
• 2x Fusible de rechange
• 1x Guide de démarrage rapide
• 1x Liste de colisage
• 1x Chiffon de nettoyage
• 1x Contenu de l’emballage

---

Informations sur la licence :

• Inclus 1 an de mises à jour : Une licence de mise à jour de 12 mois est incluse à l'achat.

Après l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. L'accès aux nouvelles mises à jour logicielles et aux fonctions en ligne est suspendu jusqu'au renouvellement de la licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	Autel
Modèle de produit	MaxiSys MS909
Système d'exploitation	Android 7.0
Taille de l'écran	9,7 pouces
Résolution d'écran	1536 x 2048 pixels
Processeur	Samsung Exynos 8895V Octa-core
Mémoire RAM	4 GB
Mémoire de stockage	128 GB
Connectivité	Wi-Fi (802.11 a/b/g/n/ac), Bluetooth V2.1 + EDR, GPS, USB 2.0, HDMI 2.0, carte SD (jusqu'à 256GB)
Appareil photo	Arrière : 16 Mégapixels, Avant : 5 Mégapixels
Batterie	15000 mAh 3.8V lithium-polymère
