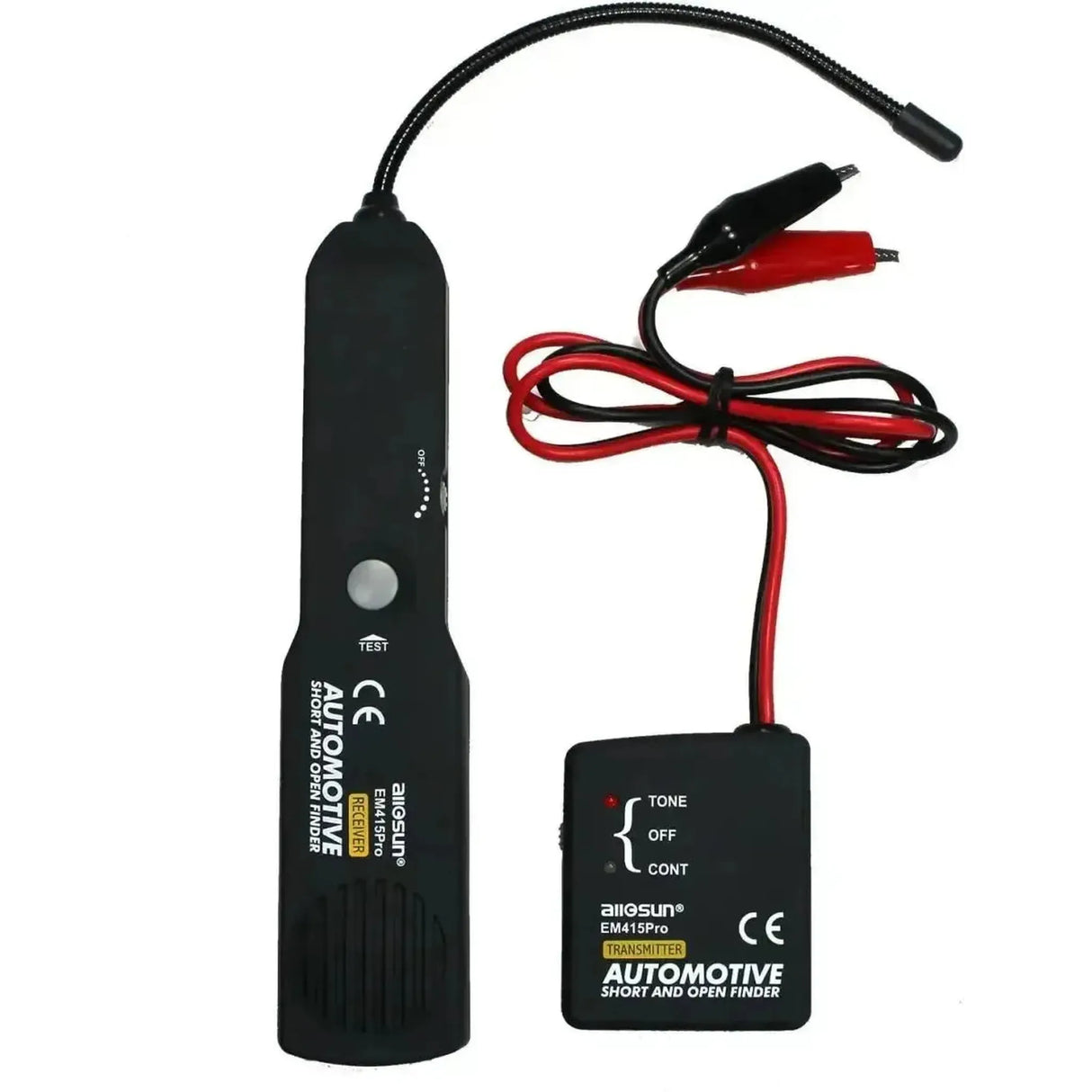

Allosun EM415Pro | Détecteur de court-circuit et de rupture de câble

5,0 1 avis
€13,95 TTC
€11,53 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

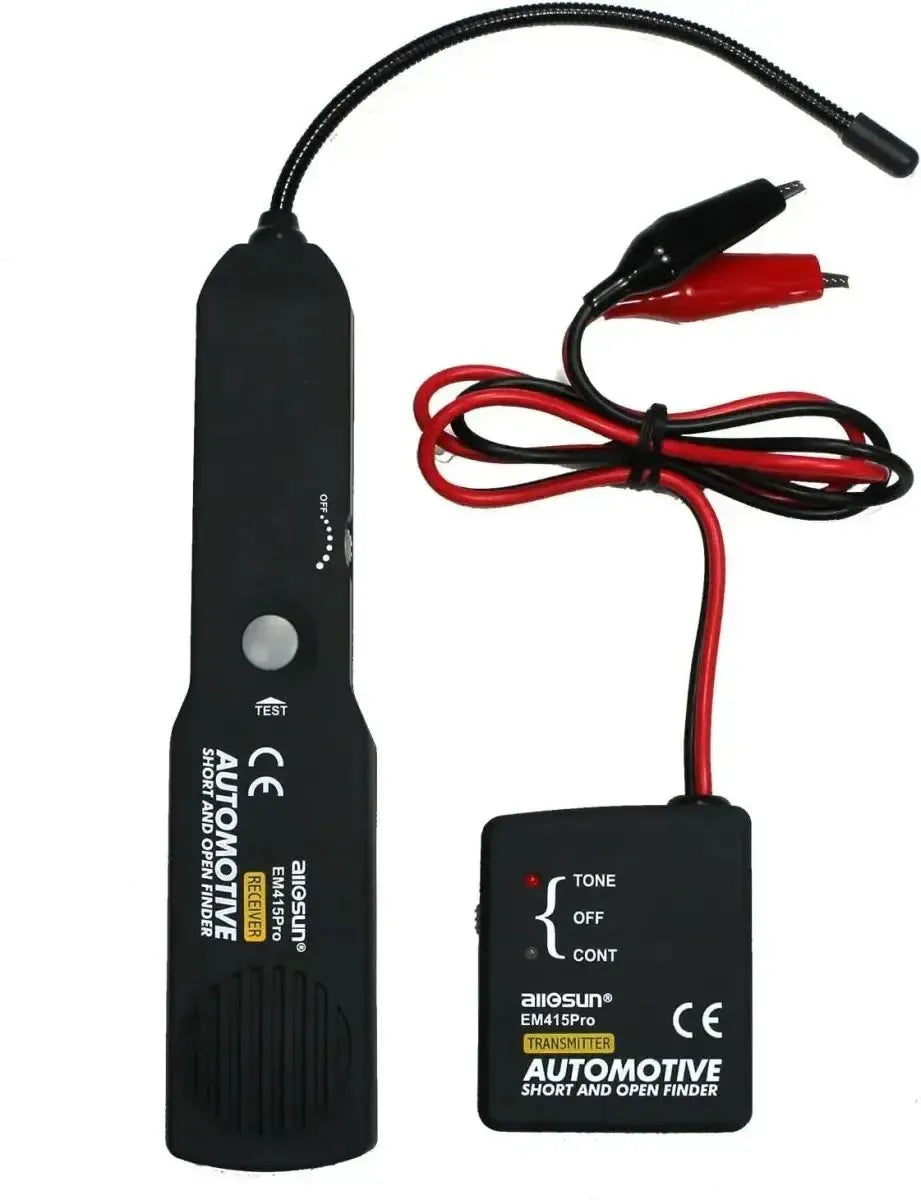

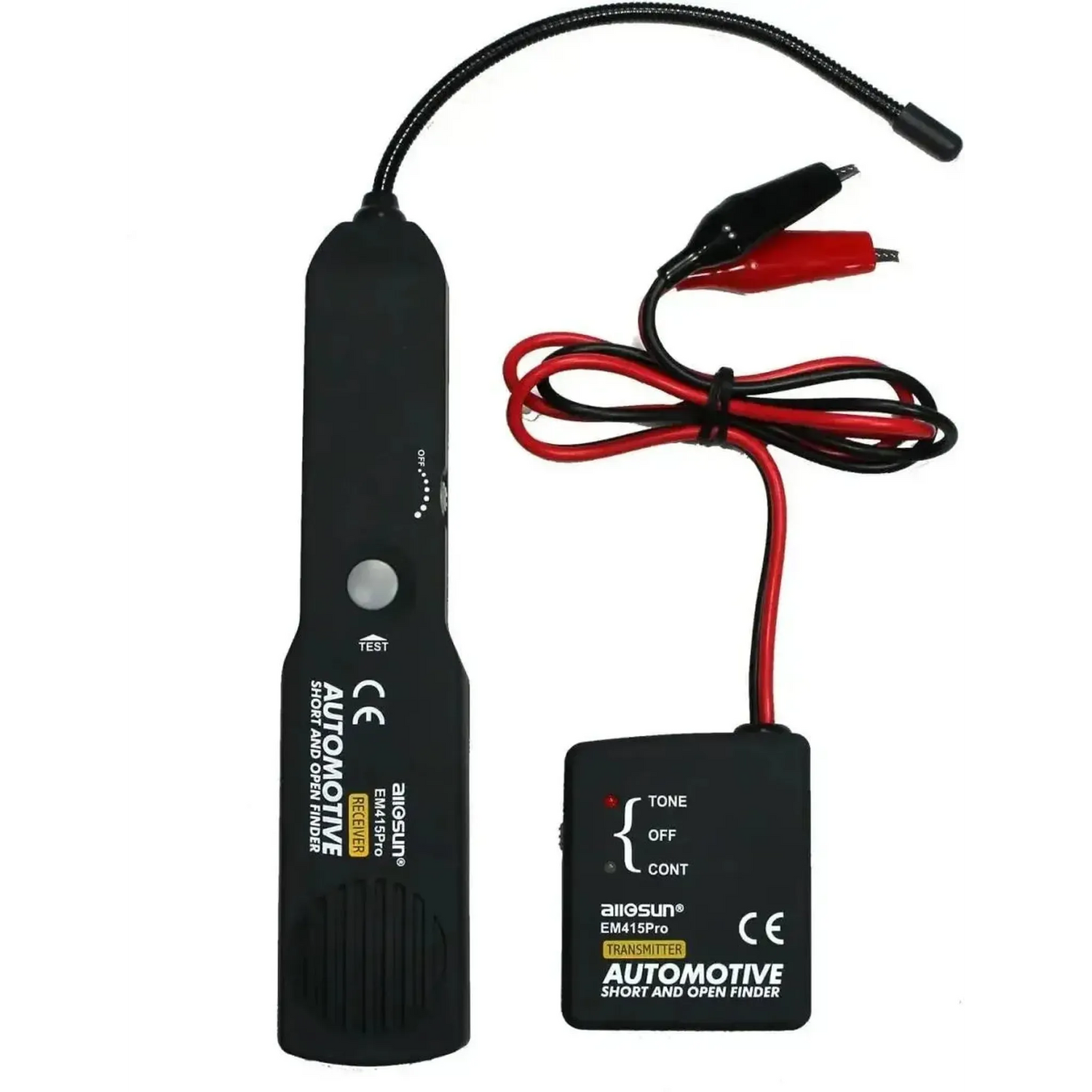

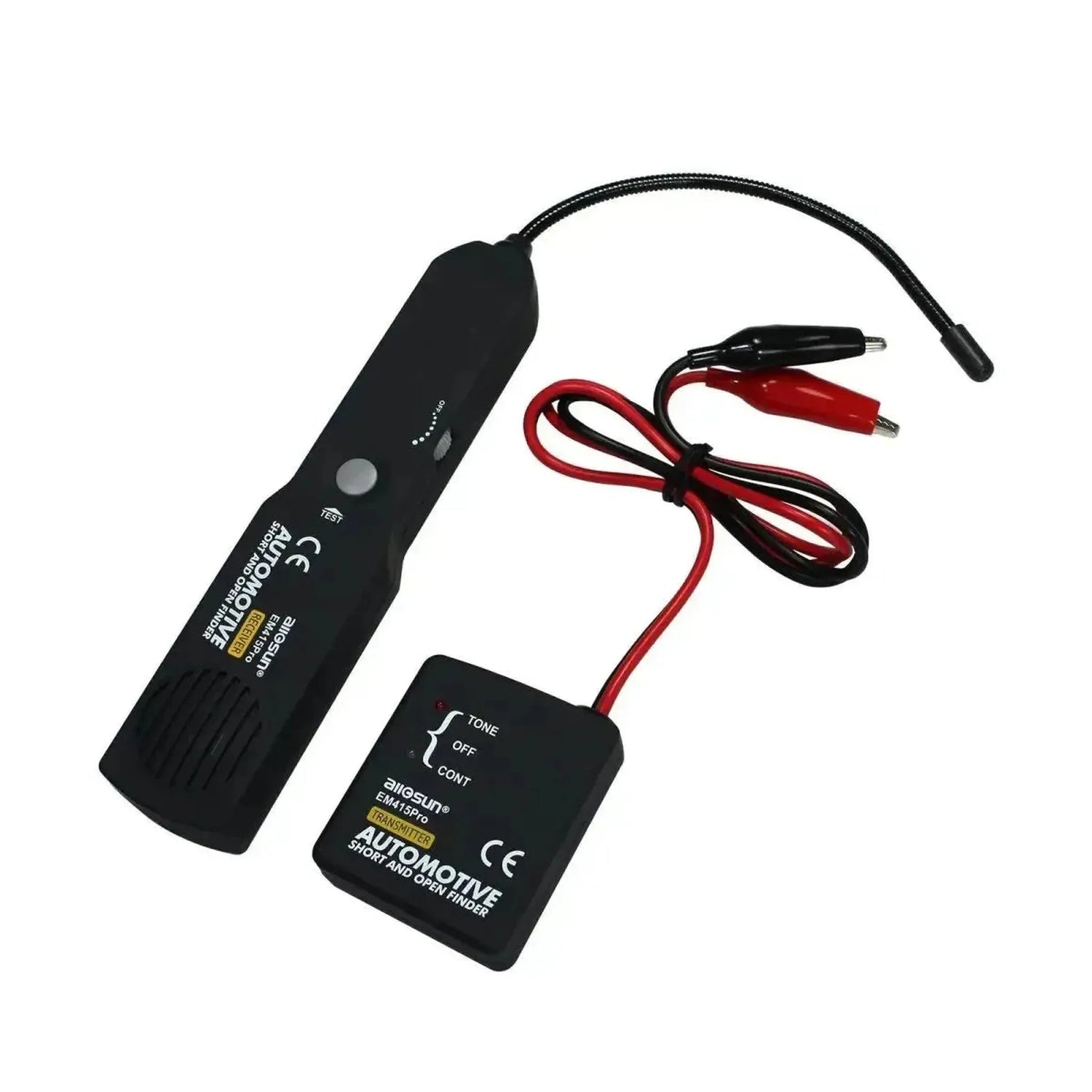

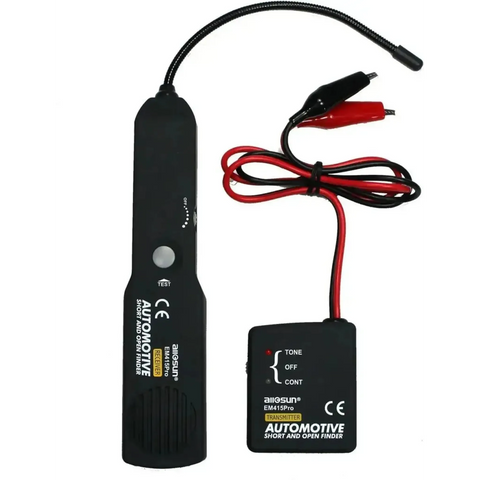

Le Allosun EM415Pro est un détecteur de court-circuit et de rupture de câble conçu pour localiser les défauts électriques dans les systèmes automobiles. Cet appareil de diagnostic fonctionne dans les circuits en courant continu (CC) de 6V à 42V, ce qui le rend applicable aux voitures particulières, véhicules utilitaires et engins lourds. Le système comprend un émetteur et un récepteur séparés. Le récepteur est équipé d'une sonde de mesure flexible, permettant aux techniciens de tracer les fils et de vérifier les circuits sans endommager l'isolation des câbles ni démonter inutilement les composants.

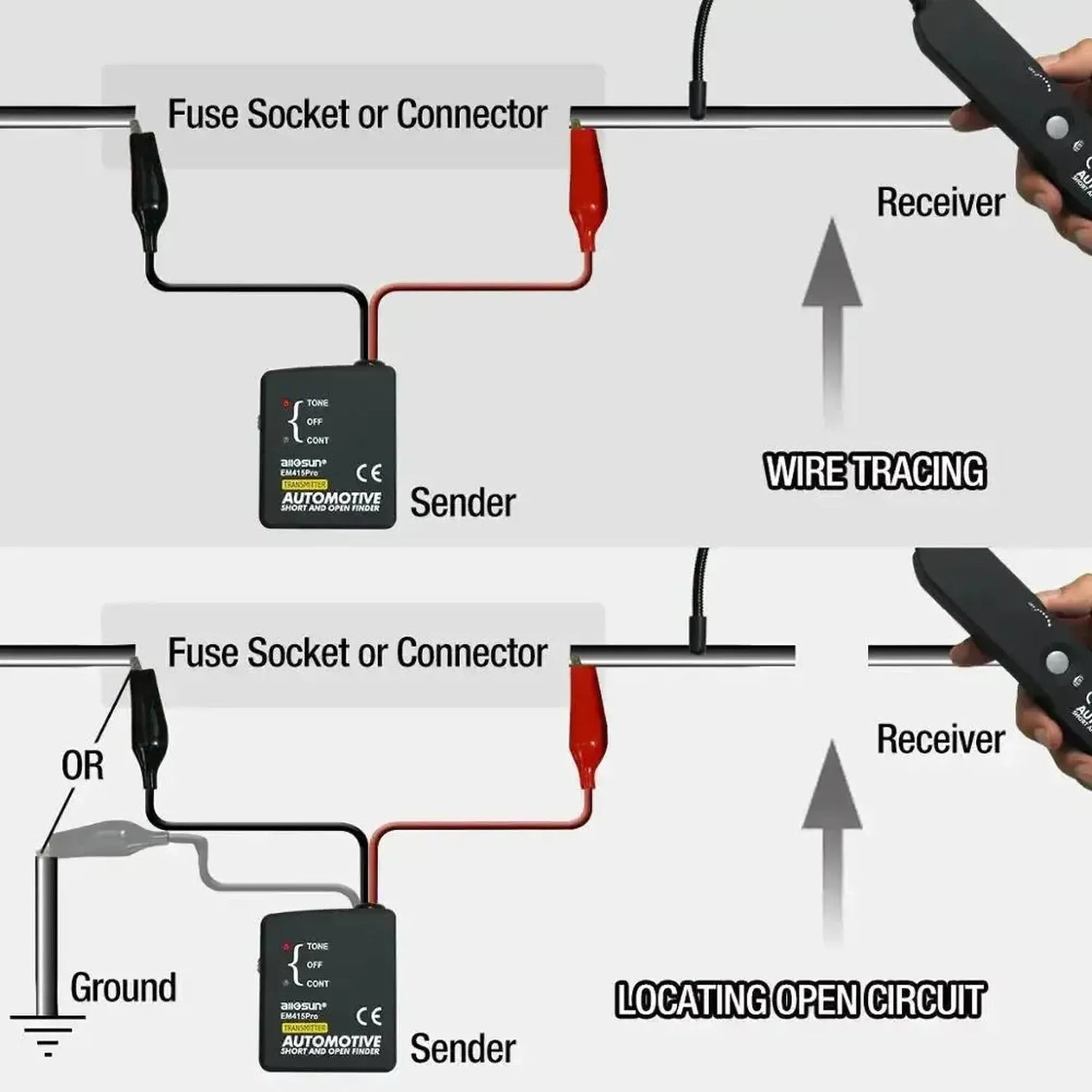

Pour détecter une défaillance, le technicien connecte l'émetteur en série sur le circuit suspect. L'émetteur génère ensuite un signal haute fréquence qui se propage dans le câblage. L'utilisateur déplace l'antenne flexible du récepteur le long du faisceau de câbles pour suivre le signal sonore. Dès que la sonde passe à proximité d'une rupture de câble, le signal sonore s'arrête, marquant ainsi le point exact de la rupture. Pour détecter un court-circuit à la masse, la perte de tension est identifiée par l'évolution du signal. L'émetteur dispose également d'un mode de continuité (CONT) avec retour visuel LED, permettant de vérifier au préalable la fermeture basique d'un circuit.

AVANTAGES

✔Évite les dommages physiques aux composants puisque le traçage s'effectue par détection de signal à travers l'isolation.
✔Largement utilisable en atelier grâce à la large plage de mesure de 6V à 42V en courant continu (CC).
✔Simplifie les mesures dans les espaces exigus ou difficiles d'accès grâce à la sonde de mesure flexible.
✔Réduit les interférences des câbles adjacents via la sensibilité de signal réglable sur le récepteur.

POINTS IMPORTANTS

✕Réservé exclusivement aux circuits CC ; inadapté pour les composants en courant alternatif (CA) ou les systèmes haute tension.
✕La précision dépend fortement de l'alimentation ; des batteries faibles entraînent une perte de signal.
✕Les deux batteries 9V pour l'émetteur et le récepteur ne sont pas incluses et doivent être achetées séparément.
✕Le circuit à mesurer doit être déconnecté de l'alimentation principale; un circuit sous tension perturbe le signal émis.

Applications et fonctionnalités

L'Allosun EM415Pro est conçu pour des opérations de diagnostic spécifiques sur le faisceau de câbles d'un véhicule.

  • Traçage du câblage : Suivi sans fil de fils de cuivre spécifiques dans un faisceau de câbles groupés, de la source d'alimentation ou du boîtier de fusibles jusqu'au composant connecté.
  • Localisation de rupture de câble : Identification de l'emplacement physique d'un circuit interrompu. Cela se fait en suivant le signal sonore jusqu'au point où la transmission s'arrête brusquement.
  • Détection de court-circuit : Localisation des connexions indésirables à la masse du véhicule en détectant les chutes de tension le long d'un fil conducteur.
  • Test de continuité : Vérification de base de la fermeture d'un circuit via le mode CONT. Un voyant LED confirme l'intégrité du fil pour les mesures ultérieures.

Fonctions et capacités spéciales

L'ensemble contient des caractéristiques matérielles qui facilitent l'inspection des composants de véhicule difficiles d'accès.

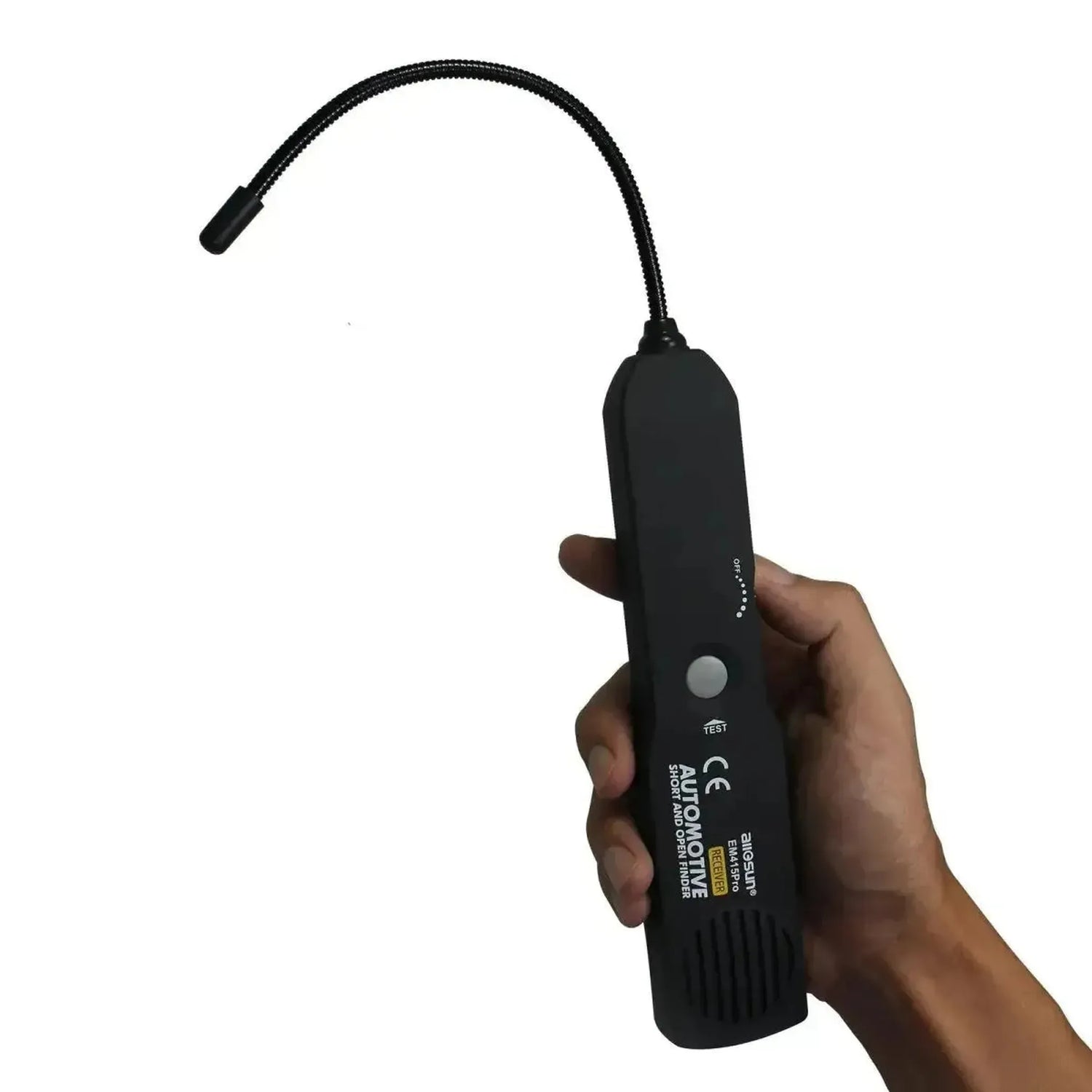

  • Sonde col de cygne flexible : Une extension d'antenne flexible sur le récepteur qui s'adapte à l'espace physique disponible. Cela permet des mesures derrière les tableaux de bord, les panneaux et dans les compartiments moteur encombrés.

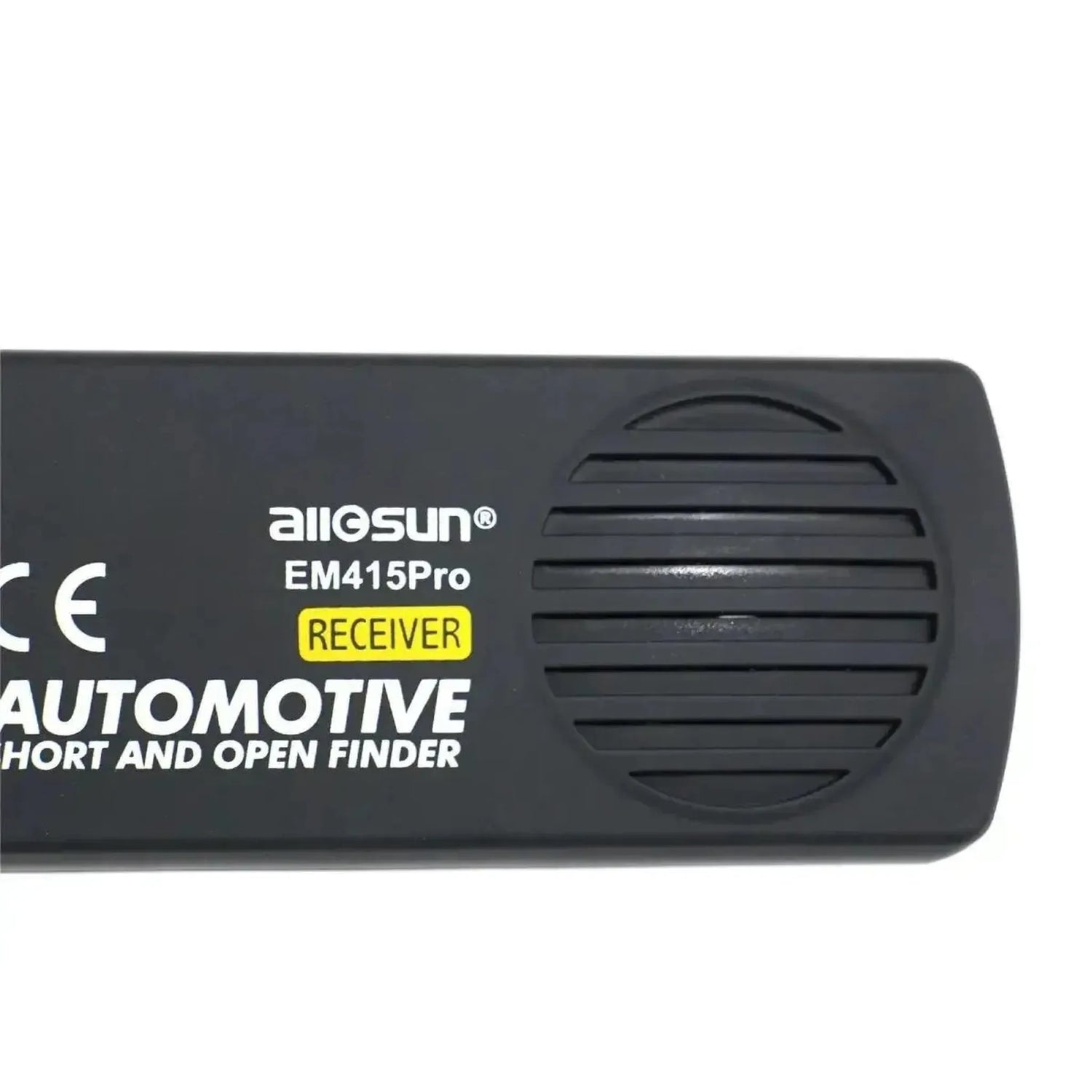

  • Contrôle de volume variable : Un bouton rotatif permettant au technicien d'ajuster l'intensité du signal acoustique. Cela isole le signal sonore du câblage cible et filtre la diaphonie des câbles parallèles.

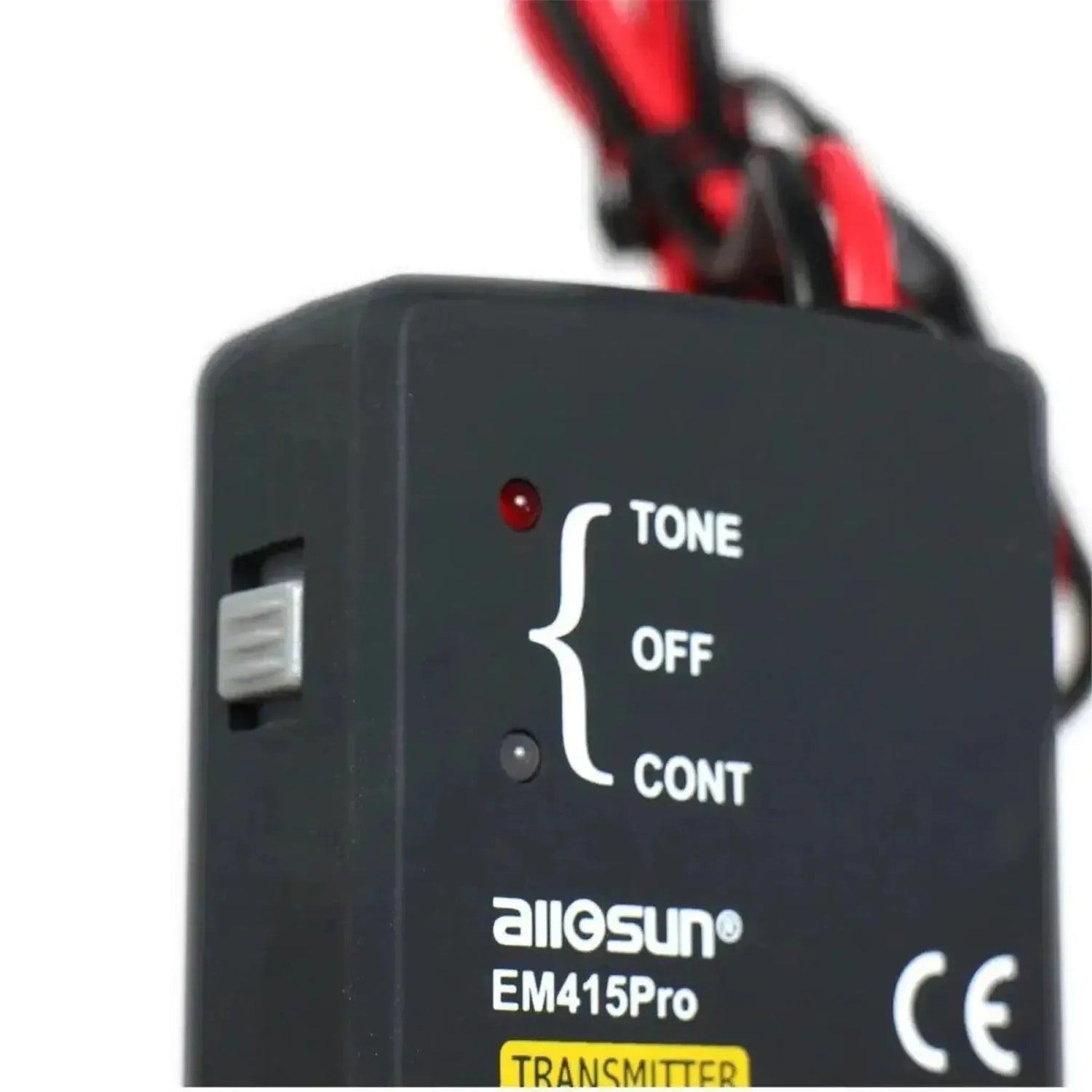

  • Commutateur de test intégré : Un commutateur sur l'émetteur permettant de basculer facilement entre l'émission du signal sonore en mode TONE et la mesure de continuité physique en mode CONT.

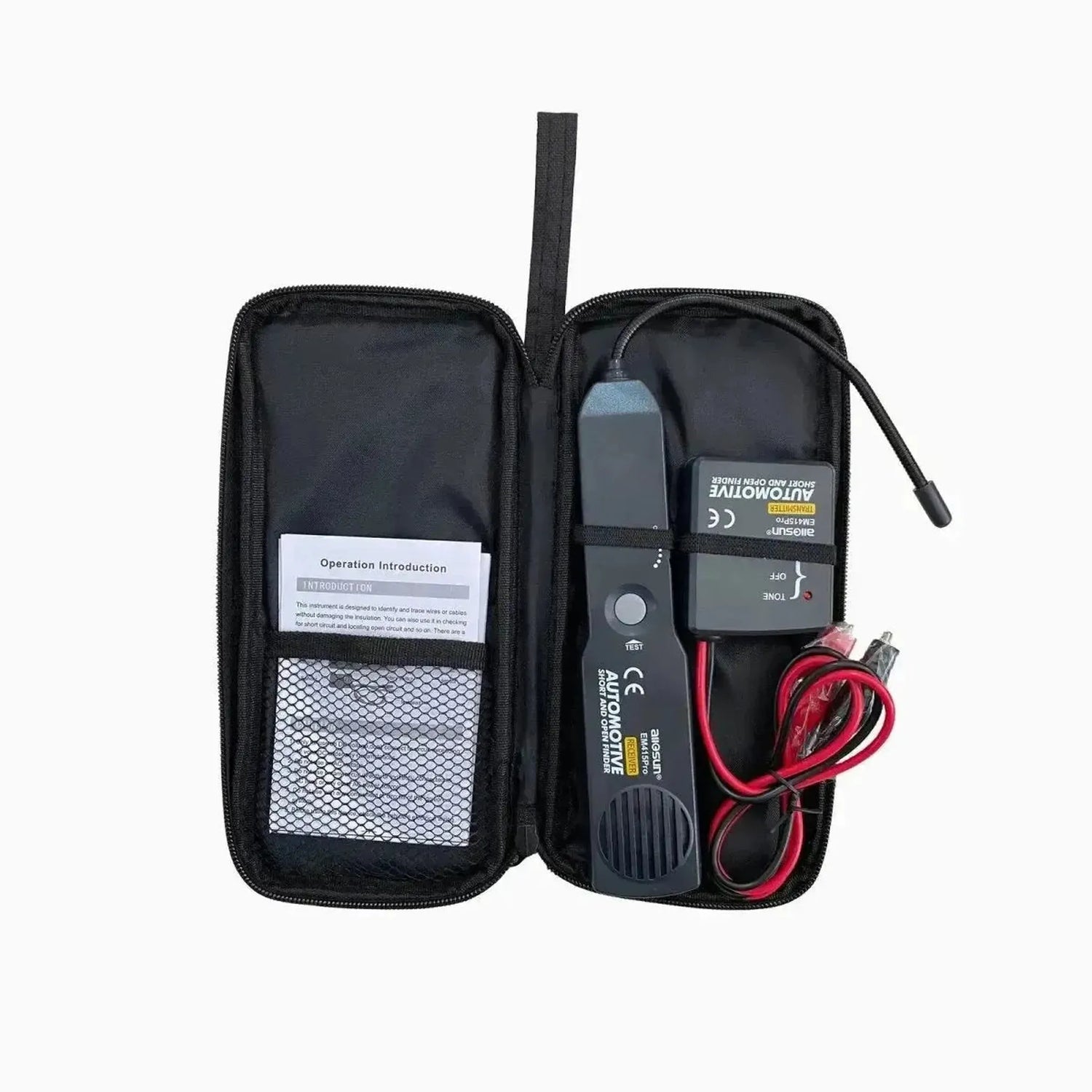

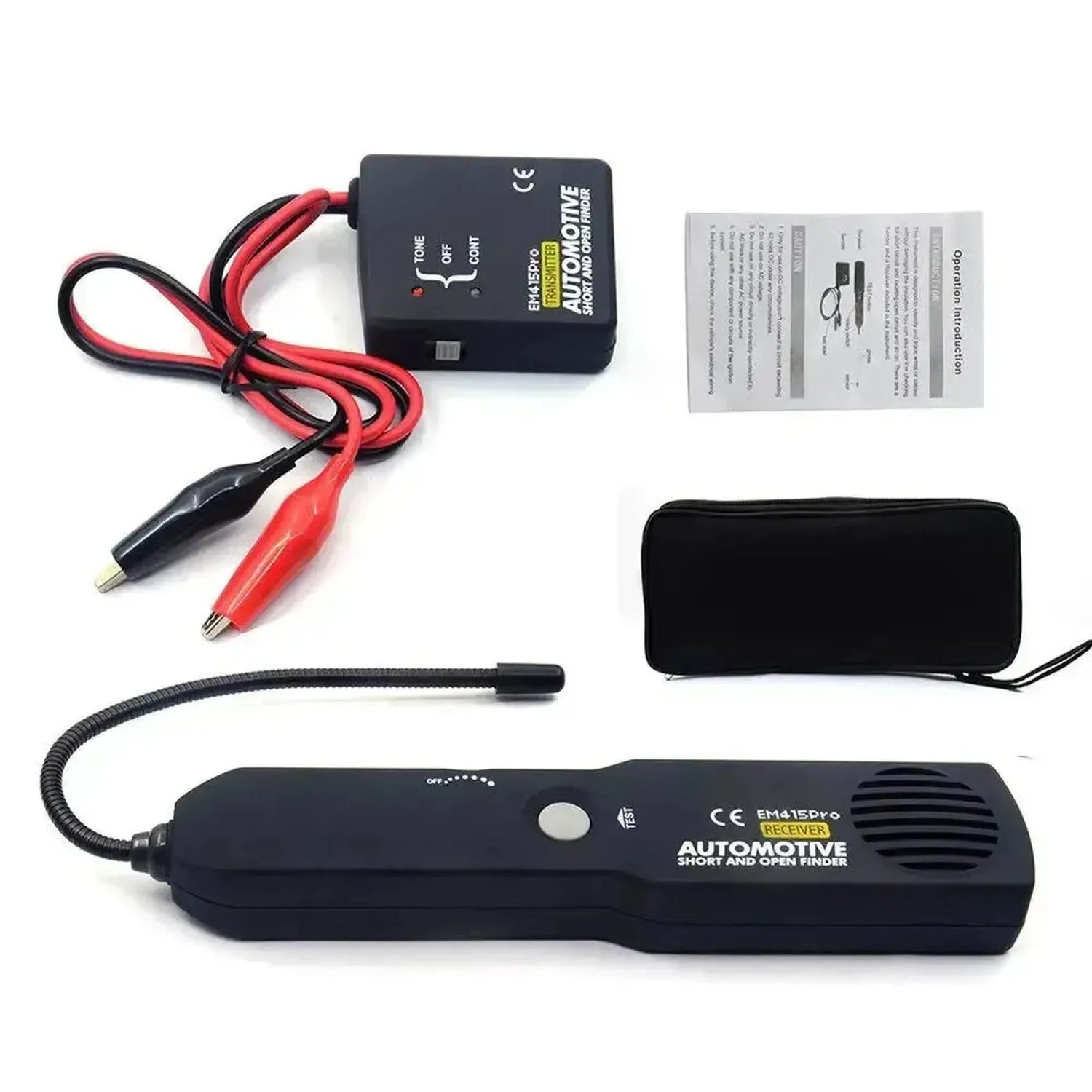

Contenu de l'emballage

  • 1x Détecteur de court-circuit et de rupture de câble Allosun EM415Pro, émetteur
  • 1x Récepteur avec sonde flexible
  • 1x Étui de rangement et de transport rembourré
  • 1x Guide d'utilisation
💡
Bon à savoir : Assurez-vous que lors de la recherche de courts-circuits ou de ruptures de câbles, le circuit à mesurer est toujours déconnecté de l'alimentation principale. Si le circuit reste sous tension ou est accidentellement connecté à des modules de commande électroniques comme les ECU, cela peut non seulement perturber le signal de transmission, mais aussi endommager dans de rares cas l'électronique sensible du véhicule.

Spécifications techniques

Spécification Description
Marque du produit Allosun
Modèle du produit EM415Pro
Tension de fonctionnement appropriée 6V - 42V CC, courant continu
Fonctionnement via Signal RF sans fil de l'émetteur au récepteur
Connexion émetteur Pinces crocodile, rouge et noir
Sonde du récepteur Col de cygne flexible et articulé
Méthode d'indication Signal sonore acoustique et visuel par LED
Réglage de la sensibilité Oui, réglable en continu via bouton rotatif sur le récepteur

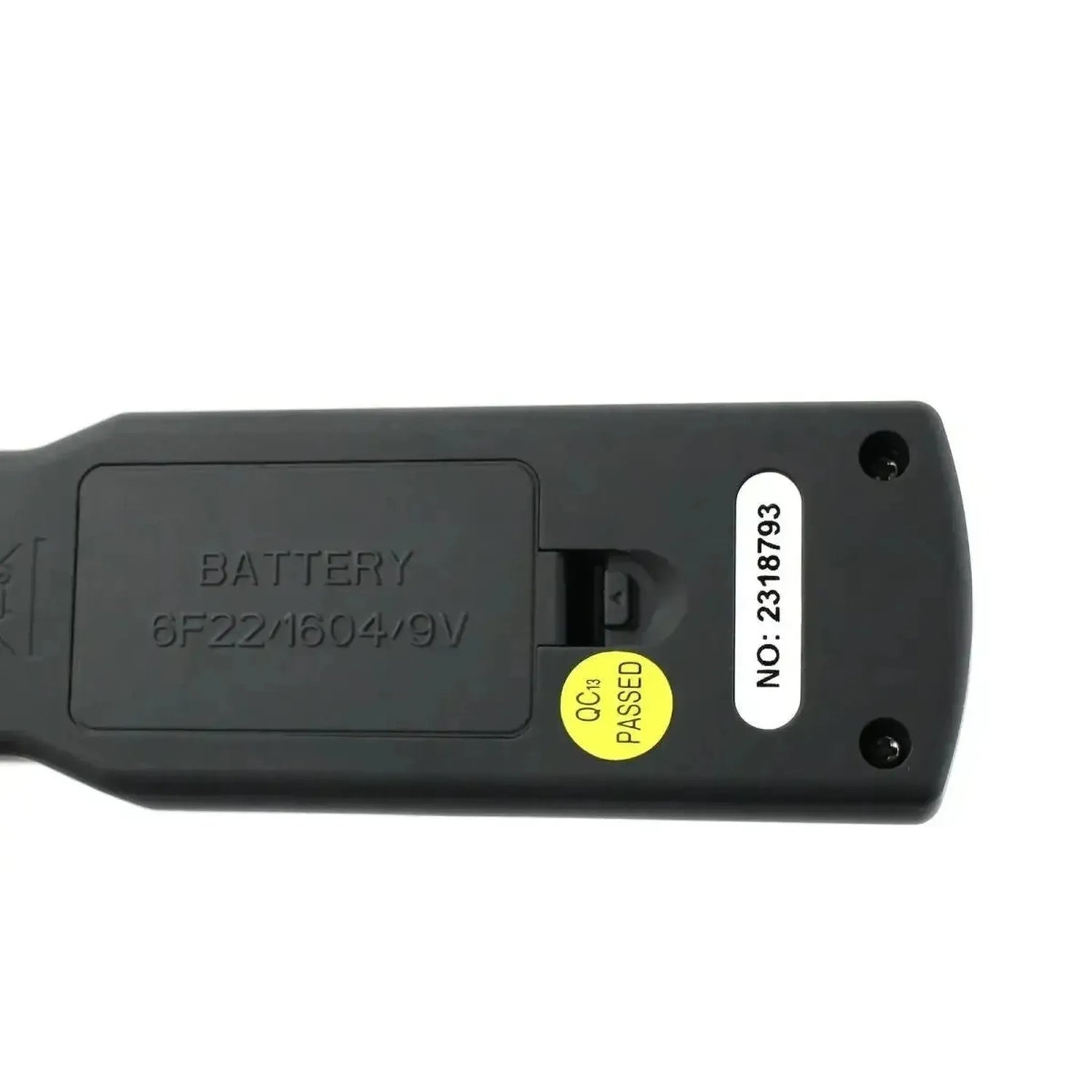

Alimentation 2x batterie 9V type 6F22, non incluse
Numéro d'article C0007
