Jaltest  |  SKU : JDC103A

Jaltest (JDC103A) | Câble adaptateur Wabco/Knorr-Bremse 7 broches OBD - 16 broches OBD2 | Remorque

1 avis
€129,95 TTC
€107,40 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

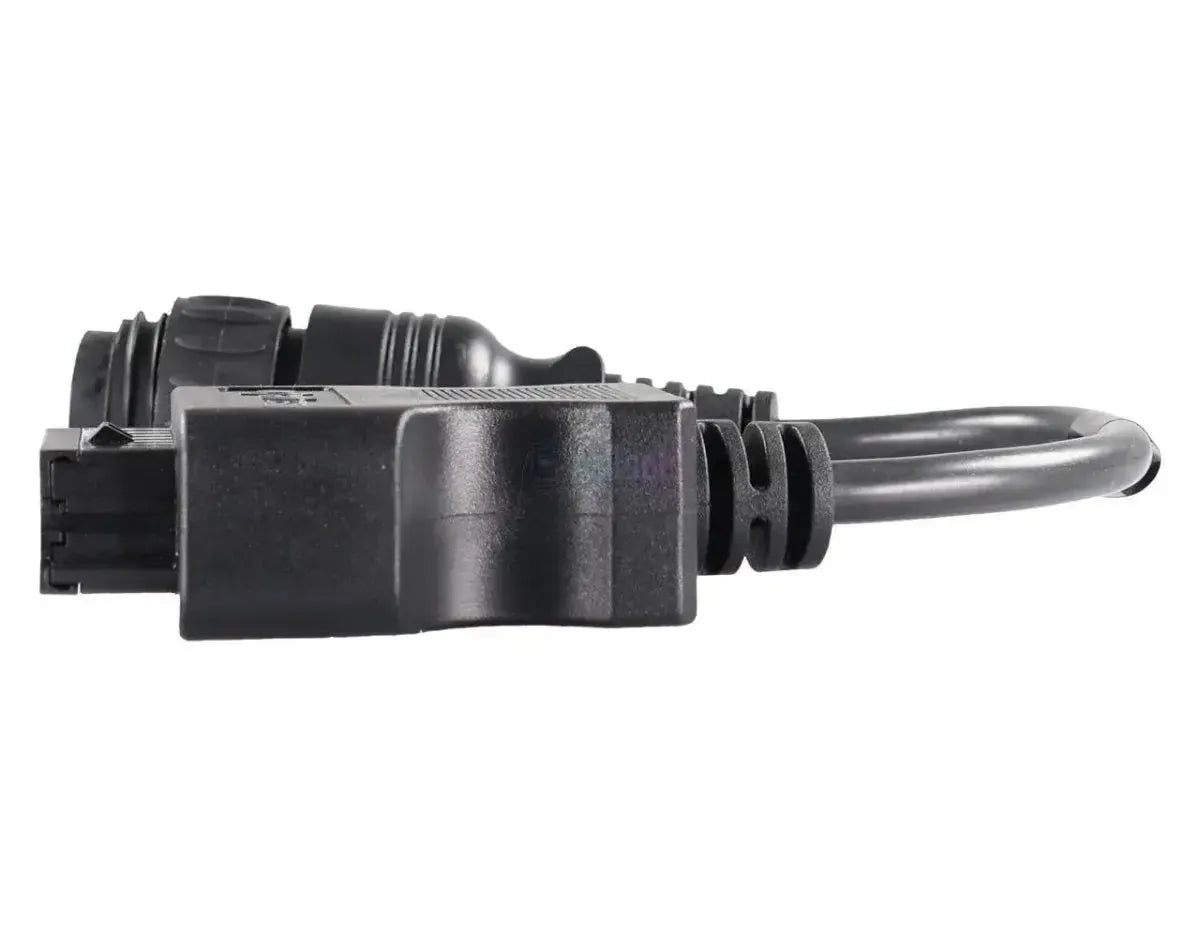

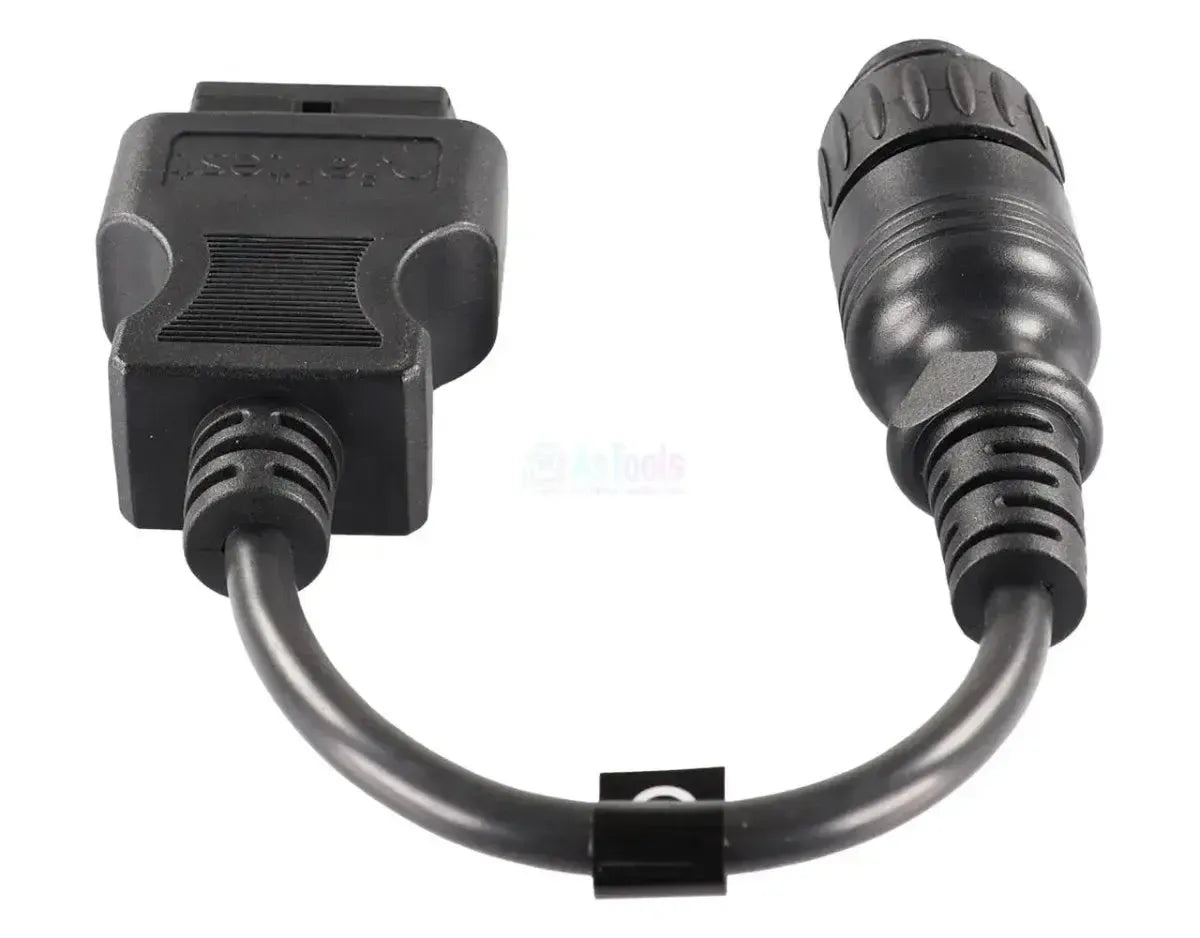

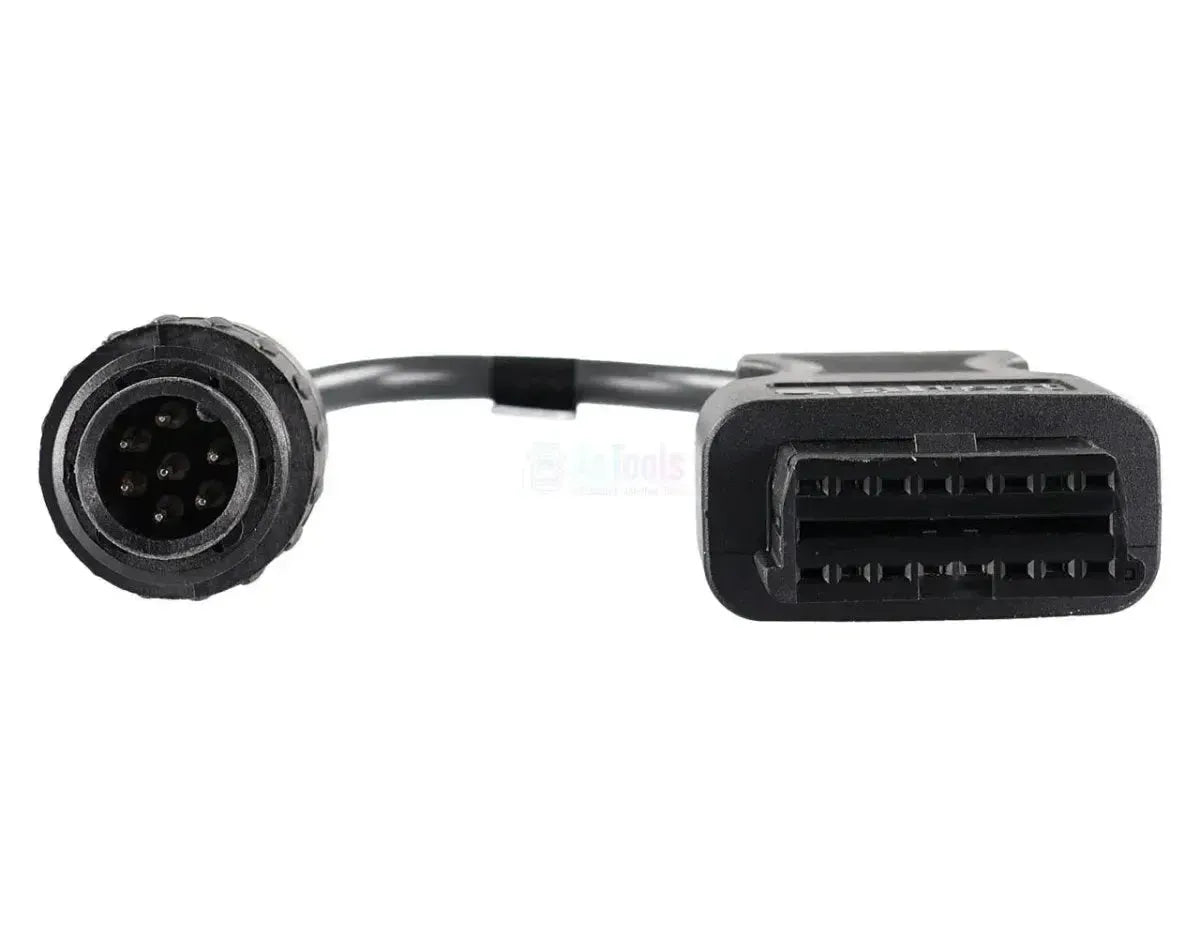

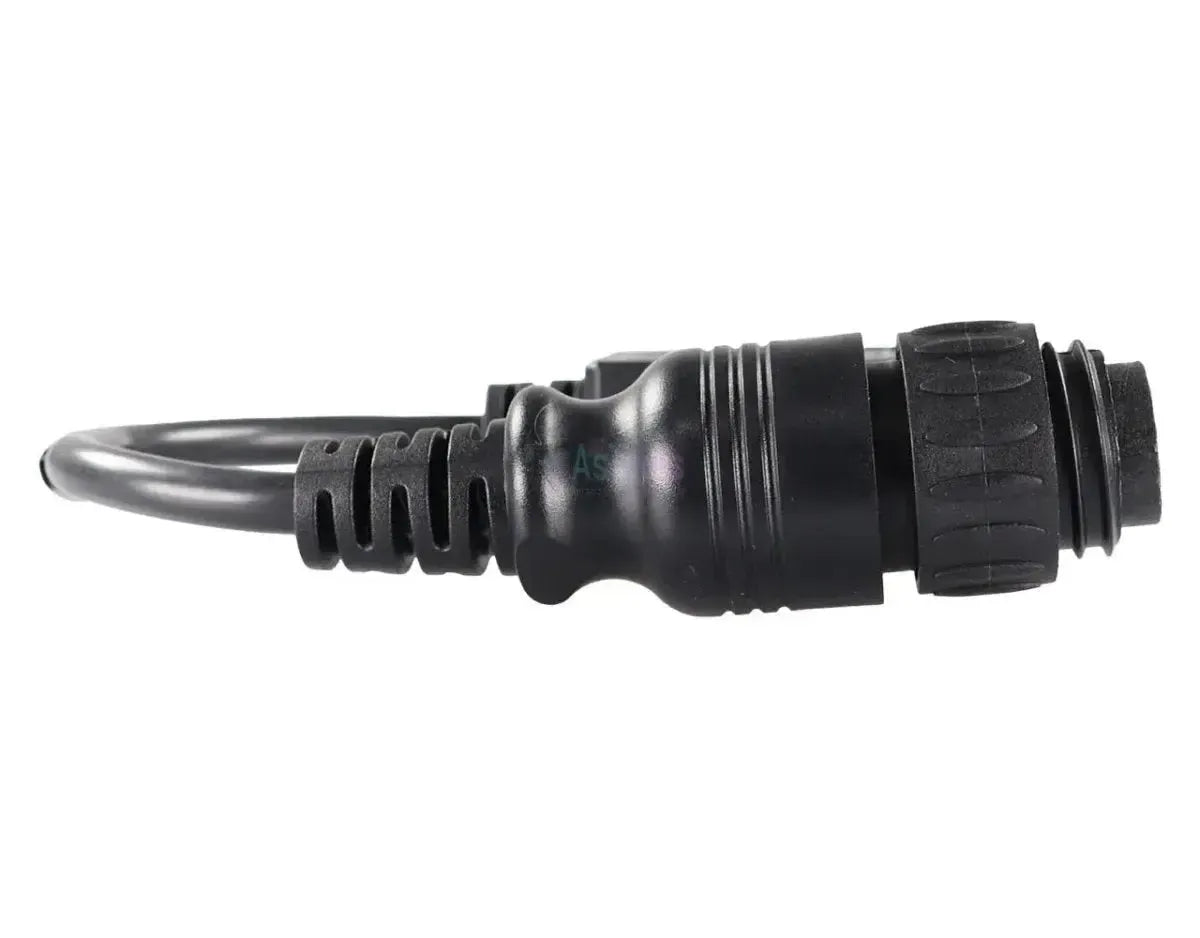

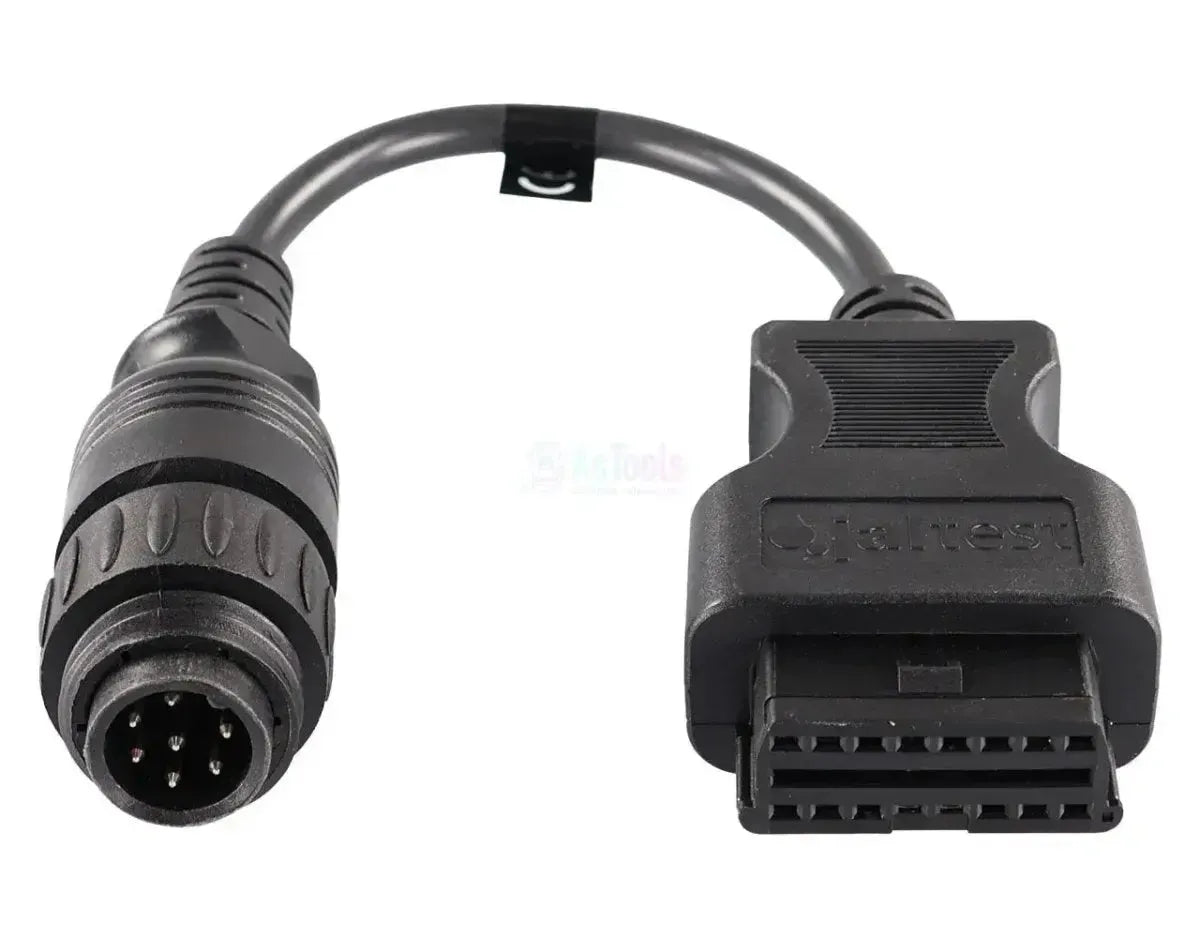

Le Jaltest JDC103A connecte la prise de diagnostic 7 broches des systèmes de freinage de remorque Wabco et Knorr-Bremse à l'entrée 16 broches OBD2 de votre câble de diagnostic Jaltest. Côté remorque, un connecteur rond noir avec une poignée nervurée accueille sept broches : six disposées en cercle et une au centre. Les sept positions sont toutes occupées, ce qui distingue cette prise de la JDC111A également 7 broches. Le câble mesure 28 à 30 cm de longueur.

Au-delà de ce coupleur, le câble ouvre la ligne de diagnostic vers l'ABS de remorque des deux constructeurs : côté Wabco Vario C, VCS, VCSII et VCSII CAN, côté Knorr-Bremse A18, KB3-TA et KB4-TA. L'appareil lit depuis ces régulations les codes défaut, les valeurs mesurées et les données ECU ; pour VCS, VCSII et VCSII CAN s'ajoutent les données de maintenance et pour VCSII et VCSII CAN des messages de diagnostic supplémentaires. Certaines fonctionnalités Knorr-Bremse deviennent disponibles avec le module séparé Knorr-Bremse Diagnostics (réf. 71502007). Le câble fonctionne avec Jaltest Link V8.1 et V9 et relève du module Jaltest CV.

AVANTAGES

✔Deux constructeurs avec un seul câble, car Wabco et Knorr-Bremse utilisent le même connecteur 7 broches sur ces régulations de freinage.
✔Accède côté Wabco à Vario C, VCS, VCSII et VCSII CAN et côté Knorr-Bremse à A18, KB3-TA et KB4-TA.
✔Avec VCS, VCSII et VCSII CAN les codes de défaut et les valeurs de mesure ne sont pas les seuls éléments couverts : les données de maintenance y figurent également.
✔Compatible avec Jaltest Link V8.1 et V9 et fourni dans le kit de câbles remorque (70002024).

POINTS IMPORTANTS

✕Réservé à la connexion 7 broches avec sept contacts. L'unité KB4-TA avec un boîtier 7 broches ne disposant que de quatre alvéoles correspond à la référence JDC111A.
✕Avec Wabco Vario C la couverture ne mentionne que les codes de défaut, les valeurs de mesure et les données ECU, pas les données de maintenance.
✕Les unités EBS Wabco EBS C, EBS D, EBS D CAN, EBS E et iEBS ainsi que Knorr-Bremse TEBS Gen2, TEBS G2.x, TEBS4 et iTEBS X ne sont pas accessibles avec ce câble ; le câble ISO 7638 JDC110A est prévu à cet effet.
✕Certaines fonctionnalités Knorr-Bremse ne deviennent disponibles qu'avec le module séparé Knorr-Bremse Diagnostics (réf. 71502007).

Applications et fonctionnalités

Via cette connexion, vous accédez avec le Logiciel Jaltest le réglage du frein sur la remorque ou la semi-remorque, c'est-à-dire le système anti-blocage. L'unité que vous rencontrez détermine génération de la régulation Wabco ou Knorr-Bremse et non pas la marque de remorque. Les appareils ci-dessous proviennent de housse de remorque de Jaltest, avec par système le fonctionnalités qui y sont disponibles.

Unités de commande accessibles

  • Wabco ABS remorque :Vario C, VCS, VCSII et VCSII CAN, avec codes de défaut, valeurs de mesure et données ECU.
  • Knorr-Bremse ABS remorque :Câble adaptateur Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 broches OBD - 16 broches OBD2 | Remorque A18, KB3-TA et KB4-TA, avec codes de défaut, valeurs de mesure et données ECU.

Ce que vous pouvez faire

  • Lecture des codes d'erreur :Consulter la mémoire de défauts du système de freinage, avec description de l'anomalie enregistrée.
  • Afficher les valeurs mesurées :Les valeurs actuelles des capteurs connectés, avec une notification lorsqu'une valeur sort de la plage normale.
  • Consulter les données de maintenance :Consultez les intervalles d'entretien et générez un rapport de service avec VCS, VCSII et VCSII CAN.
  • Afficher les messages de diagnostic :Avec VCSII et VCSII CAN, Jaltest fournit des avertissements supplémentaires concernant la couverture.

Véhicules et applications compatibles

Connecteur déterminant, pas le modèle. Ce câble s'adapte à chaque remorque ou semi-remorque équipée d'une Wabco- ouKnorr-Bremse-régulation des émissions dont le connecteur de diagnostic est un connecteur rond 7 broches avec sept contacts est. Pour remorques n'a jamais imposé de connecteur de diagnostic standardisé, ce qui explique que cette prise se retrouve également sur remorques plus récentes reste en service. Les générations EBS des deux marques passent par un connecteur dédié.

Wabco (délimitation) :

  • Vario C : Système antiblocage ; codes de défaut, valeurs mesurées et données ECU.
  • VCS, VCSII et VCSII CAN : Système antiblocage ; y compris données de maintenance.

Knorr-Bremse (délimitation) :

  • A18 et KB3-TA : Anciens systèmes antiblocage de remorque.
  • KB4-TA : Le système antiblocage de remorque accessible également via le JDC111A.
💡
Bon à savoir : Comptez les sept broches du connecteur rond : six en cercle et une au centre. Si le boîtier 7 broches contient des douilles et seulement quatre positions occupées, c'est le JDC111A qu'il vous faut. Vérifiez cela sur la remorque elle-même avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pins OBD - 16-pins OBD2 Câble adaptateur | Remorque

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC103A
Type Câble adaptateur
Application Systèmes de freinage de remorque Wabco et Knorr-Bremse avec connecteur 7 broches
Longueur 28 à 30 cm
Interface Jaltest Link V8.1 et V9
Connecteur côté véhicule OBD 7 broches (connecteur noir rond à sept broches)
Connecteur côté interface OBD2 16 broches
Unités de commande Wabco Vario C, VCS, VCSII et VCSII CAN ; Knorr-Bremse A18, KB3-TA et KB4-TA
Segment Remorque
Module Jaltest Jaltest CV (véhicules utilitaires)
Fait partie de l'ensemble de câbles Ensemble de câbles remorque (70002024)
Complément possible Module Knorr-Bremse Diagnostics (réf. 71502007) pour l'étendue complète des fonctionnalités
