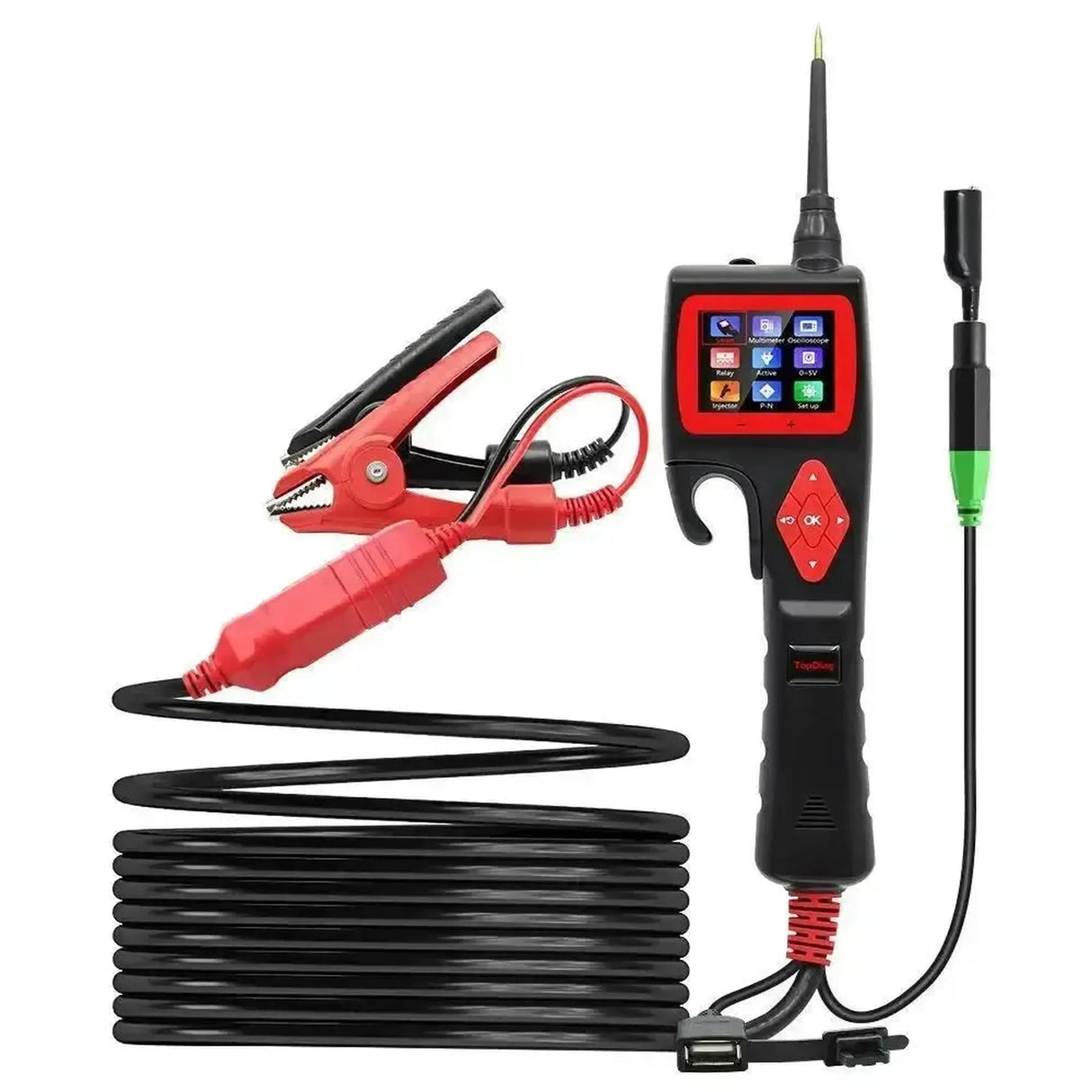

Le testeur de circuits TopDiag P200 est conçu pour un diagnostic complet des véhicules électriques et combine les fonctionnalités d'un multimètre, oscilloscope et testeur de composants dans un seul appareil. Le testeur convient aux systèmes de véhicules 12V et 24V avec une tension de fonctionnement de 9V à 30V et enregistre les mesures jusqu'à 100V maximum. L'appareil est alimenté directement via les pinces de batterie fournies ou un adaptateur allume-cigare, ce qui permet de contrôler les circuits électriques dans tout le véhicule avec le long câble de test et les sondes de test amovibles. Cet outil est particulièrement destiné au contrôle des câblages, à la localisation des courts-circuits et à la vérification des capteurs et actionneurs dans la technologie automobile moderne.
En pratique, le testeur fonctionne avec la technologie Smart Test, où l'appareil reconnaît automatiquement sur la sonde connectée s'il s'agit d'une mesure de tension (VDC) ou de résistance (Ohm). Pour déterminer la polarité, un indicateur LED rouge ou vert et un signal acoustique indiquent directement s'il s'agit d'une alimentation positive ou négative. De plus, l'outil dispose d'une alimentation intégrée permettant de piloter activement des composants tels que l'éclairage, les injecteurs de carburant et les relais dans différents modes de test (Moment, Latch, Pulse). Pendant l'utilisation, un disjoncteur électronique réglable de 1A à 18A protège le circuit du véhicule contre les surcharges, ce qui est essentiel pour diagnostiquer les pièces en toute sécurité sans alimentations externes ni fusibles séparés.
AVANTAGES
POINTS D'ATTENTION

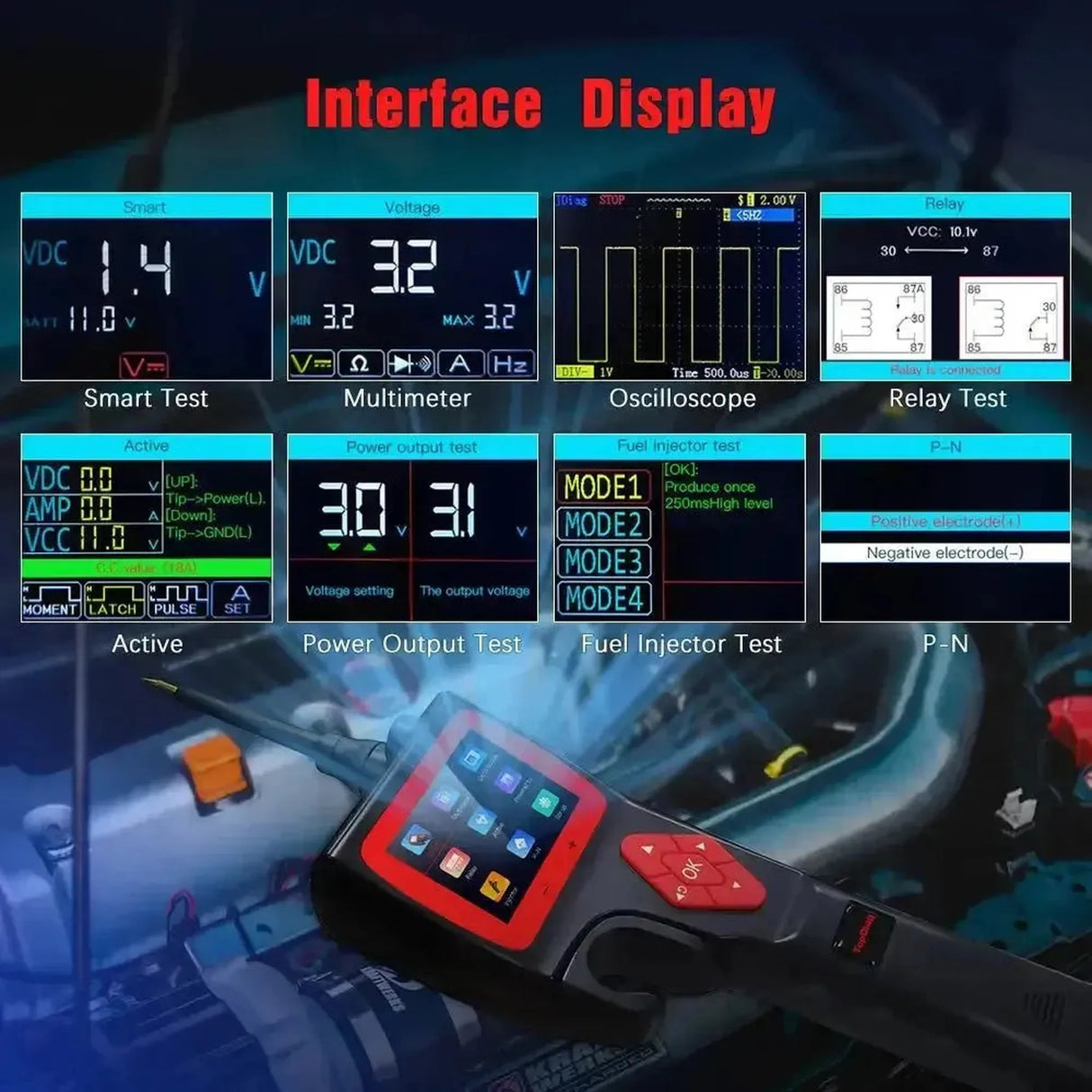

Applications et fonctionnalités
Ce testeur de circuit offre diverses fonctions de mesure et de test pour un diagnostic ciblé de l'électronique automobile.
- Test intelligent : Reconnaissance automatique de la grandeur mesurée, tension ou résistance, sur la sonde de test. Cela élimine le besoin de basculer manuellement entre les modes de mesure lors de vérifications rapides.

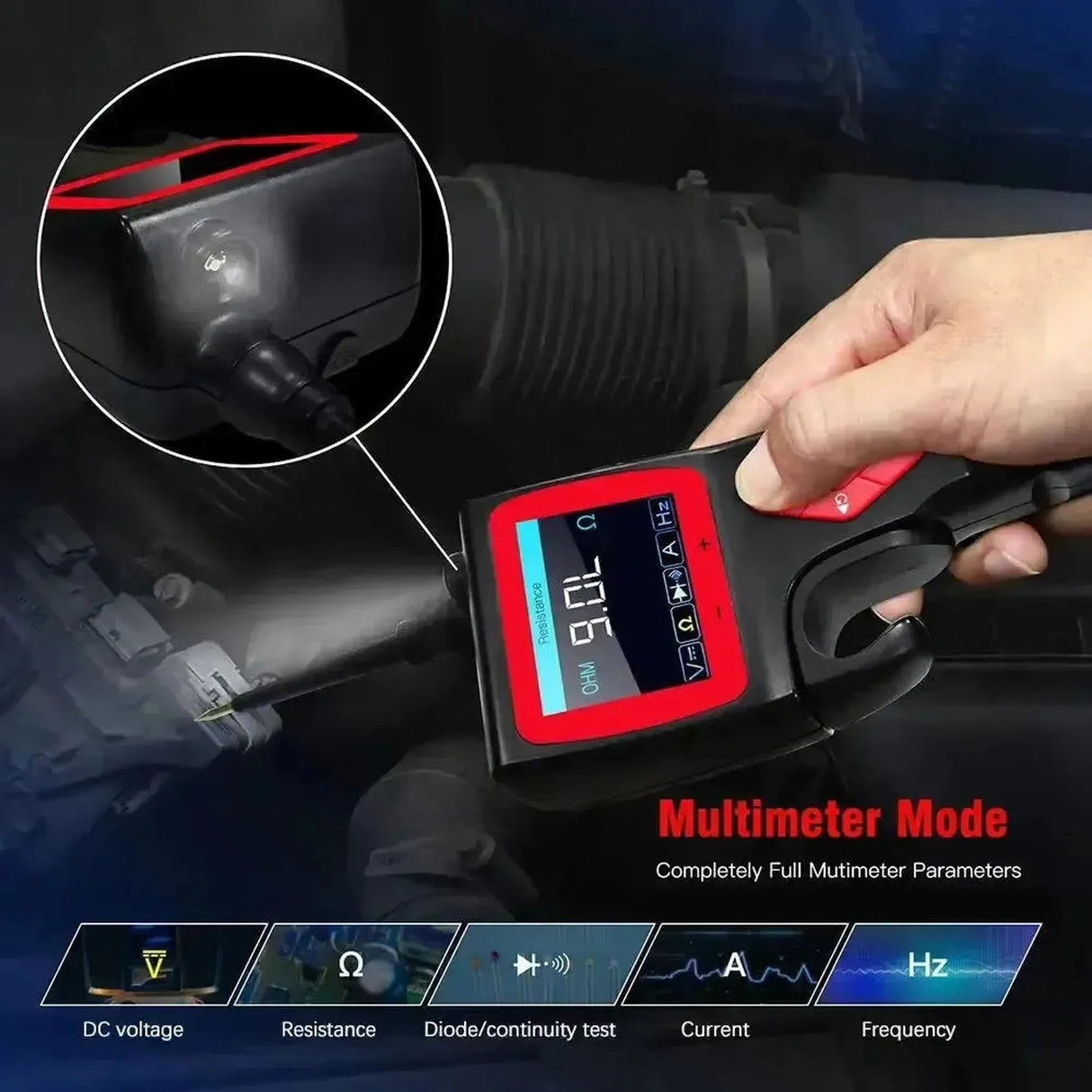

- Mode multimètre : Fonctionnalités complètes pour mesurer la tension continue, la résistance, la continuité, les diodes, le courant en ampères et la fréquence en hertz pour un diagnostic détaillé des circuits.
- Activation de composants : Alimentation directe des actionneurs tels que les ventilateurs de refroidissement, les démarreurs ou les lampes en 12V ou 24V via la sonde de test, avec les modes de commande Impulsion, Maintien et Pulse pour des procédures de test spécifiques.
- Test de batterie 12V et 24V : Analyse l'état de la batterie du véhicule sans connecter d'équipement externe. Effectue des tests de charge, des tests de démarrage et des tests de charge pour vérifier la capacité et le fonctionnement du système de charge.
Fonctions spéciales et capacités avancées
Pour un diagnostic approfondi des pannes, le système est équipé de diverses fonctions de test avancées.
- Mode oscilloscope : Affiche une représentation visuelle des signaux électriques avec une plage de tension de 1V à 49V pour analyser les signaux pulsés des capteurs et la communication réseau comme la PWM.
- Test de relais : Une interface de test spécifique pour vérifier les relais automobiles standard à 4 et 5 broches, avec des schémas de connexion visuels affichés sur l'écran intégré.
- Test d'injecteur : Envoie des signaux d'impulsion spécifiques aux injecteurs de carburant pour vérifier le fonctionnement mécanique et électrique, permettant d'exclure les obstructions ou les bobines défectueuses.
- Disjoncteur réglable : La protection interne contre les courts-circuits peut être réglée manuellement entre 1A et 18A. Cela empêche la fusion du câblage sensible lors de l'alimentation de circuits suspects ou en court-circuit.

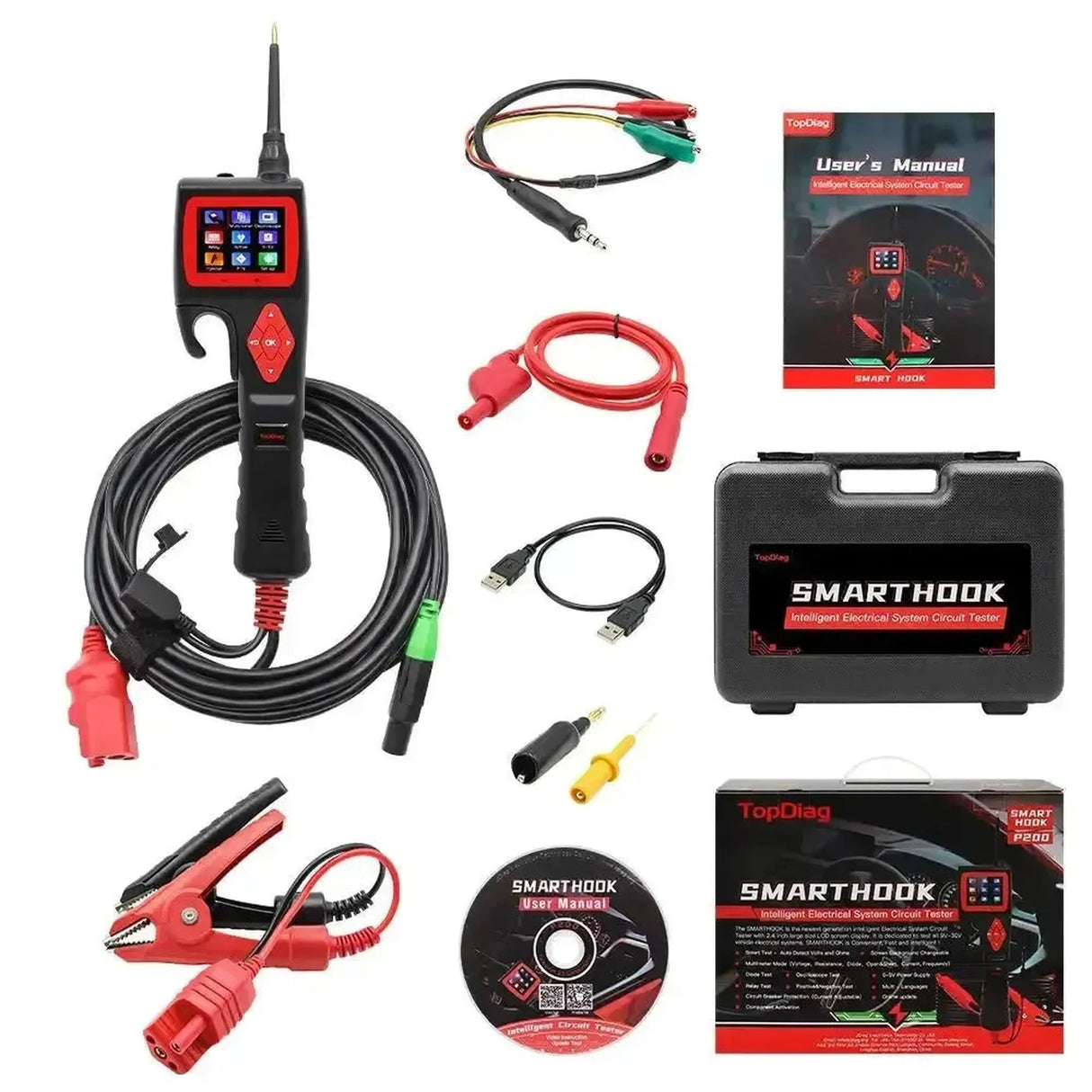

Contenu de l'emballage
- 1x Testeur de circuit TopDiag P200
- 1x Sonde de test en cuivre massif/acier inoxydable
- 1x Ensemble de pinces de batterie, rouge et noir
- 1x Adaptateur allume-cigare
- 1x Câble principal avec câble de rallonge
- 1x Ensemble de câbles de test de relais
- 1x Câble de masse supplémentaire avec pince
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | TopDiag |
| Modèle | P200 |
| Écran | Écran couleur TFT 320x240 DPI |
| Tension d'alimentation | 12V ou 24V, alimenté par la batterie du véhicule |
| Tension de fonctionnement minimale / maximale | 9V / 30V |
| Plage de mesure de tension | 0,1V - 100V |
| Plage de mesure de résistance | 1 ohm - 200K ohm |
| Plage de tension de l'oscilloscope | 1V - 49V |
| Protection par disjoncteur | Réglable de 1A à 18A |
| Température de fonctionnement | 0°C à 60°C |
| Température de stockage | -40°C à 70°C |
| Numéro d'article | B0180 |
