Découvrir des produits similaires: Câbles d'adaptation et adaptateurs OBD pour véhicules, OBDSTAR
OBDSTAR  |  SKU : N019

OBDSTAR (N019) | Adaptateur KTM 6 broches OBD – 16 broches OBD2 | Moto

€24,95 TTC
€20,62 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

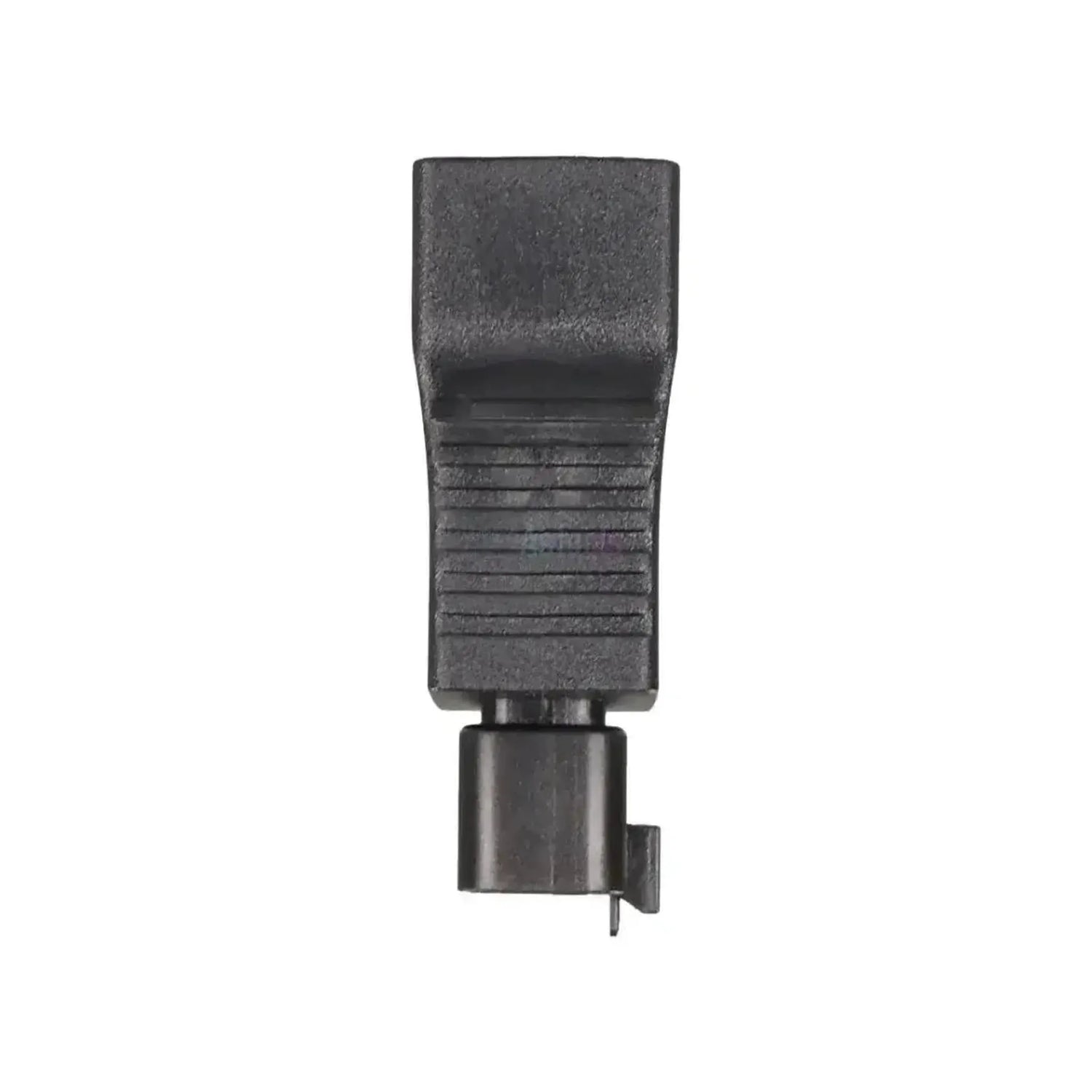

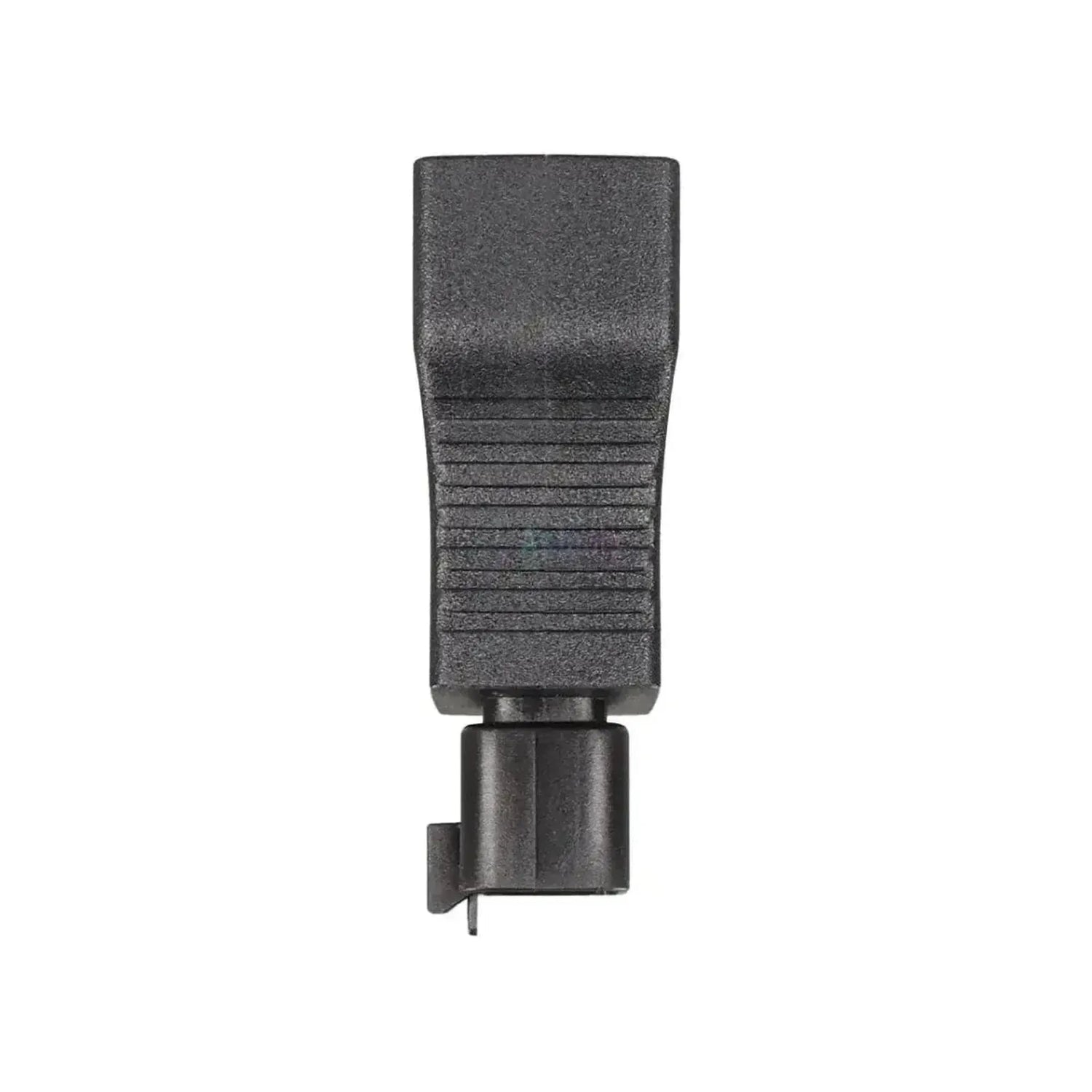

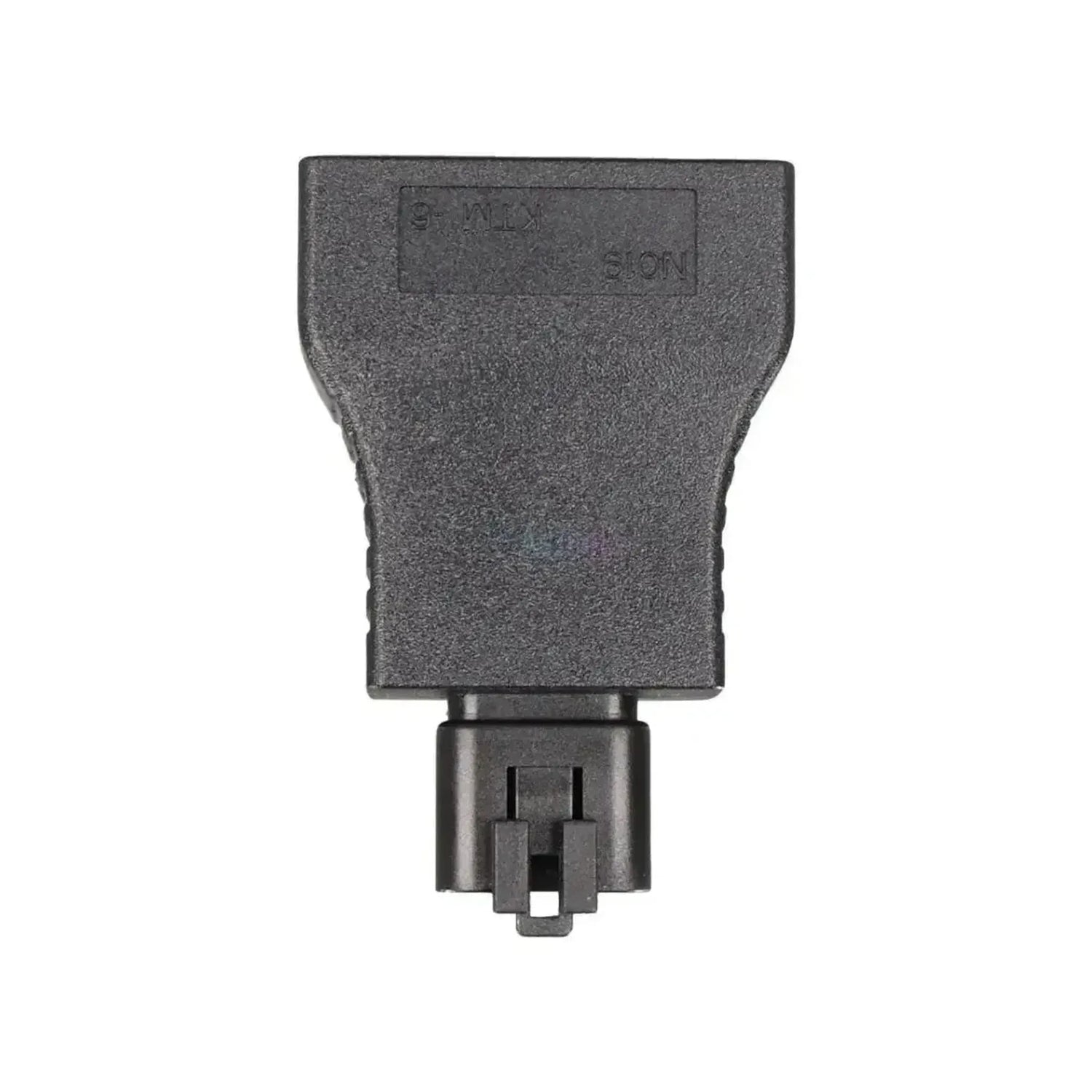

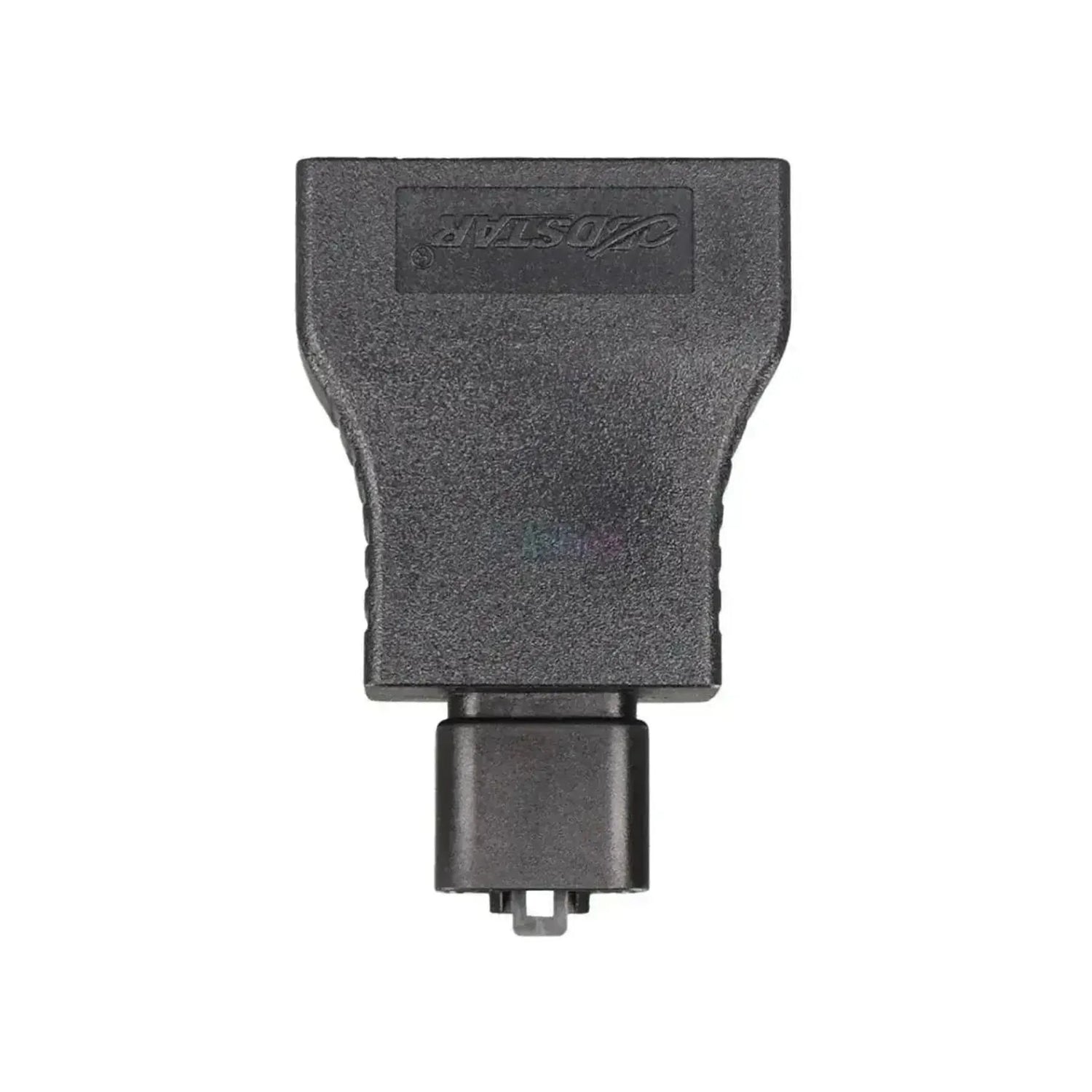

L'OBDSTAR N019 relie le connecteur de diagnostic KTM 6 broches côté véhicule à un connecteur OBD2 16 broches (J1962) côté appareil. Côté véhicule, la petite fiche 6 broches se branche sur le connecteur de diagnostic propriétaire de la moto, généralement situé sous la selle ou derrière un carénage.

KTM utilise un connecteur de diagnostic 6 broches propriétaire sur une grande partie de ses modèles. L'adaptateur traduit l'assignation des broches et les lignes de signal vers les broches J1962 correspondantes, permettant ainsi la communication via le K-line ou le bus CAN notamment. L'adaptateur ne contient pas d'électronique active : le transfert de signal est entièrement passif, ce qui signifie que l'adaptateur n'interfère pas avec la communication du véhicule.

L'adaptateur connecte simplement votre appareil à la moto et ne traite aucune donnée lui-même. Les données qui peuvent ensuite être lues ou programmées dépendent de la couverture motocycliste de l'appareil OBDSTAR connecté. La liste des modèles ci-dessous est fournie par série sans années de construction spécifiques ; la source indique uniquement qu'il s'agit de versions équipées du connecteur 6 broches.

AVANTAGES

✔Branchement direct sur le connecteur KTM — l'interface de diagnostic de votre appareil OBDSTAR se connecte sans câblage supplémentaire sur le port 6 broches.
✔Transfert entièrement passif — sans électronique active, il n'y a pas d'interférence avec les protocoles de communication du véhicule.
✔Large compatibilité au sein de la marque — l'adaptateur couvre les séries Duke, RC, Adventure, SMC et tout-terrain, à condition qu'elles disposent du connecteur 6 broches.
✔Construction compacte en deux parties — un connecteur fixe côté véhicule et un connecteur OBD2 standard côté appareil, pratique à placer derrière un carénage.

POINTS D'ATTENTION

✕Limité à OBDSTAR — l'adaptateur est destiné aux appareils de lecture et de programmation OBDSTAR ; la compatibilité avec les équipements d'autres fabricants n'est pas garantie.
✕Déverrouille uniquement le connecteur — les capacités de diagnostic ne proviennent pas de l'adaptateur mais de votre appareil ; sans support KTM dans le logiciel, la connexion ne servira à rien.
✕Années de construction non spécifiées — la source mentionne par série uniquement « diverses années de construction avec connecteur OBD 6 broches ». Au sein d'une même série, des connecteurs différents peuvent donc exister.
✕Non compatible avec d'autres marques ou connecteurs — les motocyclettes sans le connecteur 6 broches KTM, même d'autres marques, ne peuvent pas être utilisées avec cet adaptateur.

Applications et fonctionnalités

Avec un appareil OBDSTAR disposant d'une couverture motocycliste, l'adaptateur supporte les opérations suivantes sur les modèles KTM équipés du port 6 broches.

Unités de contrôle accessibles

  • Unités de contrôle de la motocyclette : l'adaptateur donne accès aux unités de contrôle connectées via le connecteur de diagnostic 6 broches.
  • Système moteur : le système moteur est accessible via la ligne K ou le bus CAN, selon la version.

Ce que vous pouvez faire

  • Lire les codes d'erreur : consulter les codes de défaut enregistrés et actuels (DTC) des unités de commande.
  • Effacer les codes d'erreur : supprimer les codes de défaut confirmés de la mémoire de l'unité de commande après diagnostic ou réparation.
  • Flux de données en direct : suivre les valeurs actuelles des capteurs et les paramètres de conduite pour analyser le système moteur.
  • Conversion du signal : transmettre passivement le signal 6 broches KTM au format J1962, permettant à votre appareil d'interpréter correctement la communication du véhicule.
  • Attention : l'adaptateur n'ajoute aucune fonctionnalité de diagnostic au-delà de ce que l'appareil OBDSTAR connecté supporte pour le modèle.

Véhicules et applications compatibles

Le connecteur de diagnostic 6 broches KTM est déterminant, non pas la série ou la cylindrée. Au sein d'une même série, certaines versions disposent de ce connecteur et d'autres non. La source ne fournit pas d'années de fabrication distinctes par série ; vérifiez la prise sous la selle ou derrière le carénage.

KTM :

  • Série Duke (125, 200, 390, 690, 790, 890, 990) : (diverses années de fabrication avec connecteur OBD 6 broches)
  • Série RC (125, 200, 390) : (diverses années de fabrication avec connecteur OBD 6 broches)
  • Série Adventure (390, 790, 890, 990, 1090, 1190, 1290) : (diverses années de fabrication avec connecteur OBD 6 broches)
  • SMC / SMC R (690) : (diverses années de fabrication avec connecteur OBD 6 broches)
  • EXC / EXC-F / XC-W (modèles tout-terrain avec connecteur de diagnostic 6 broches) : (années de fabrication non spécifiées dans la source)
💡
Bon à savoir : Le connecteur de diagnostic sur les motos KTM se trouve généralement sous la selle ou derrière un carénage ; le manuel d'atelier du modèle indique l'emplacement exact. Vérifiez dans le manuel d'atelier que votre version dispose du connecteur 6 broches avant de commander.

Contenu de l'emballage

  • 1x OBDSTAR (N019) | Adaptateur KTM 6 broches OBD – 16 broches OBD2 | Motocyclette

Spécifications techniques

Spécification Description
Marque OBDSTAR
Numéro d'article N019
Type Adaptateur
Application Connecteur de diagnostic sur les motos KTM équipées du connecteur propriétaire 6 broches

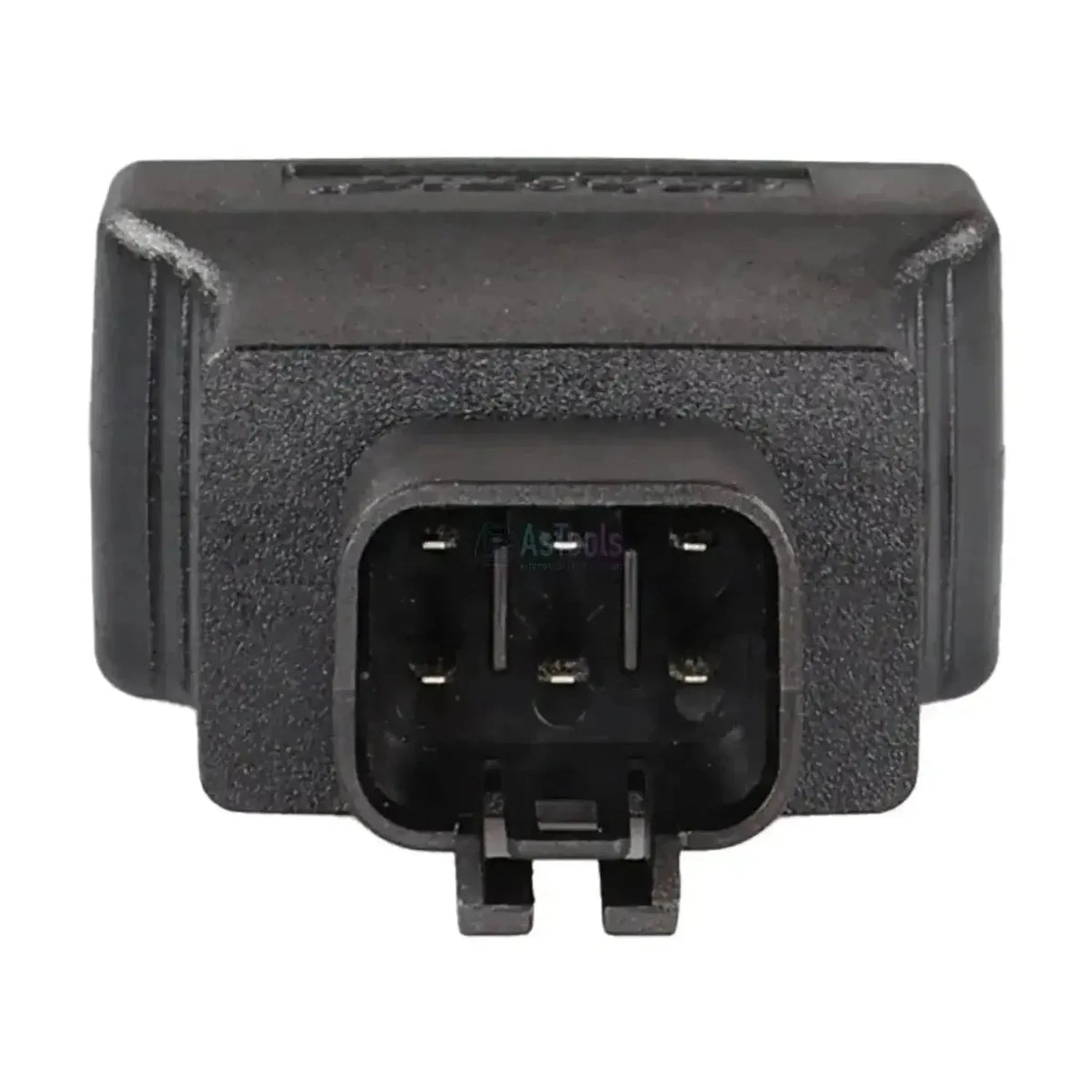

Connecteur côté véhicule KTM 6 broches OBD

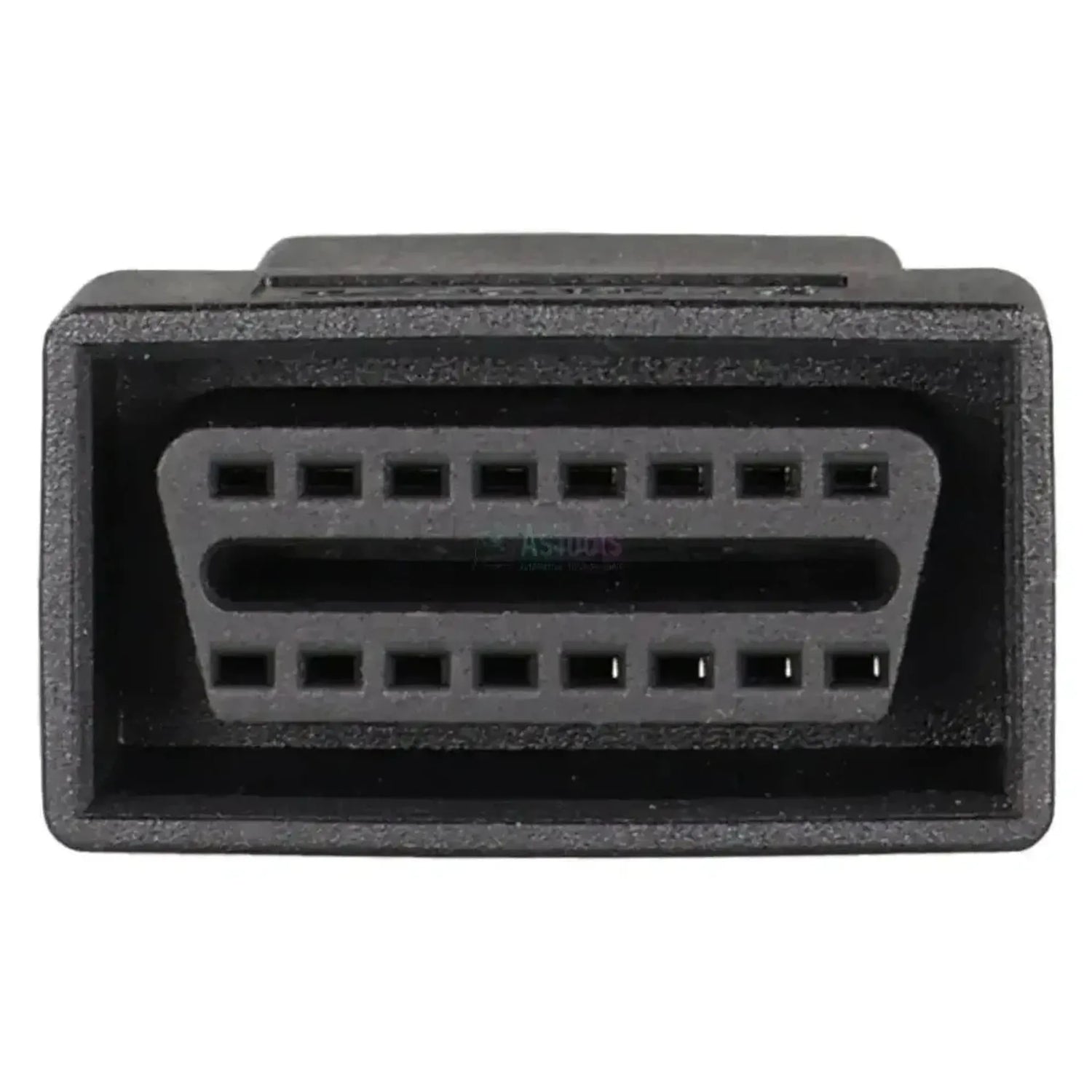

Connecteur côté appareil OBD2 16 broches
Communication Ligne K ou bus CAN, transmis passivement vers J1962
Unités de contrôle Unités de commande de la moto, y compris le système moteur
Segment Motocyclette
Marques supportées KTM
Gamme de modèles Duke, RC, Adventure, SMC/SMC R et EXC/EXC-F/XC-W avec connecteur 6 broches
Nécessaire pour utiliser Lecteur de diagnostic OBDSTAR avec couverture motocyclette, tel que MS50, MS70 ou MotoMaster
Équipement supplémentaire requis Câble OBD2 16 broches standard de l'appareil OBDSTAR
Poids 0,05 kg
