AsTools  |  SKU : A0283

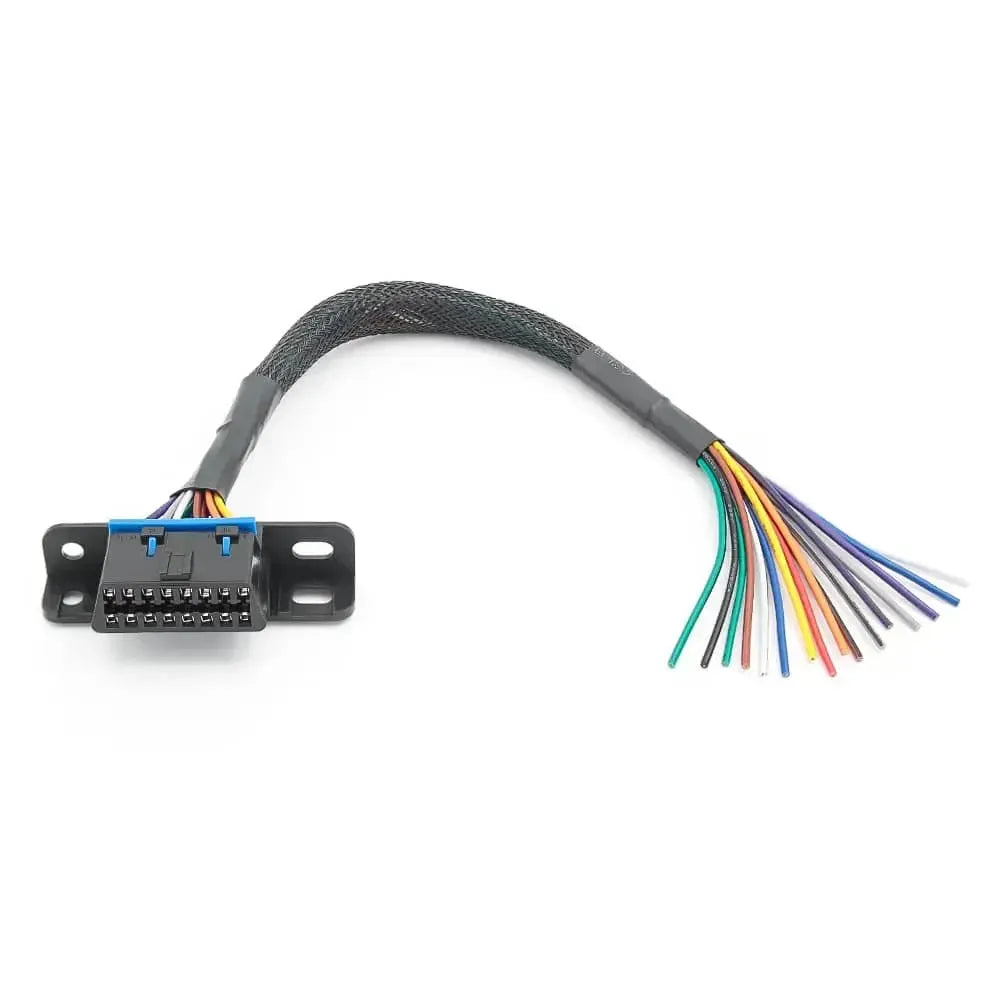

Port OBD2 16 broches (Femelle) avec 16 câbles à extrémité ouverte (30 cm) | Accessoires

€10,95 TTC
€9,05 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Ce port OBD2 à 16 broches (femelle) comporte 16 câbles d'extrémité libres et ouverts de 30 cm. Chaque fil correspond à une broche du connecteur, afin que vous décidiez vous-même quelles broches raccorder.

Utilisez-le pour remplacer un port OBD2 endommagé dans un véhicule, installer un port à un autre emplacement ou réaliser un montage de test personnalisé. Il s'agit d'un composant passif : il ne contient aucune électronique.

POINTS FORTS

✔16 fils libres — Chaque broche peut être raccordée séparément.
✔Fil de 30 cm — Suffisant pour souder ou sertir.
✔J1962 standard — S'adapte à tout appareil OBD2.
✔Passif — Aucune électronique ni alimentation.

POINTS D'ATTENTION

✕Connaissances techniques requises — Un mauvais raccordement peut provoquer des dommages.
✕Mesurer soi-même les broches — Vérifiez chaque fil avec un multimètre.
✕Pas de schéma de câblage — Utilisez le schéma du véhicule ou de l'appareil.
✕Isolez les fils libres — Évitez les court-circuits.

Applications et fonctionnalités

Ce composant est destiné aux ateliers, électriciens et techniciens souhaitant fabriquer ou réparer eux-mêmes une connexion OBD2.

Fonctions

  • Remplacement du port : Nouveau port OBD2 dans le véhicule.
  • Déplacement du port : Installation à un meilleur emplacement.
  • Montage de test : Câblage personnalisé sur l'établi.

Mode d'emploi

  1. Déterminer les broches : À l'aide d'un multimètre, déterminez quel fil correspond à quelle broche.
  2. Consulter le schéma : Recherchez le brochage dans le schéma.
  3. Raccordement : Soudez ou sertissez les fils nécessaires.
  4. Isolation : Isolez tous les fils non utilisés.
  5. Test : Vérifiez le fonctionnement avant la mise en service.

Fonctions spéciales et possibilités

Ce qui rend ce composant pratique :

  • Les 16 broches disponibles : Y compris pour les broches spécifiques aux constructeurs.
  • Câblage au choix : Ne raccordez que les broches dont vous avez besoin.

Brochage et compatibilité

Ce composant utilise le connecteur OBD2 standard à 16 broches (J1962) :

  • Broche 16 : Tension de batterie (+12 V).
  • Broches 4 et 5 : Masse.
  • Broches 6 et 14 : CAN-High et CAN-Low.
  • Broche 7 : K-Line.

Les broches utilisées dans un véhicule ou un appareil varient selon la marque. Vérifiez toujours le schéma.

Contenu de l'emballage

  • 1x port OBD2 à 16 broches (femelle) avec 16 câbles d'extrémité ouverts (30 cm)
💡
À savoir : Avant le raccordement, mesurez avec un multimètre quel fil correspond à quelle broche. Ne vous fiez pas à la couleur : elle n'est pas identique selon les versions.

Caractéristiques techniques

Général

L'usage du composant, par exemple remplacer une prise OBD défectueuse ou réaliser un banc de test personnalisé.Application
  • Réparation
  • Montage personnalisé
  • Câblage personnalisé

Connexions

Indique si le côté OBD2 à 16 broches est une embase (femelle) ou une fiche (mâle). Cela détermine où vous le branchez.Type de connecteur OBD2
Femelle
Ce qui se trouve à l'autre extrémité du câble, par exemple des fils libres que vous raccordez vous-même au câblage.Connexion de l'autre côté
16 fils libres
Les modes de communication entre la voiture et l'outil de diagnostic transmis via les broches. Important pour lire des véhicules anciens ou récents.Protocoles pris en charge
  • CAN
  • K-Line
  • KWP2000
  • J1850 PWM et VPW

Câble et montage

La longueur du câble. Un câble plus long offre plus de liberté pour placer le connecteur à un endroit pratique.Longueur du câble
30 cm
Indique si le connecteur possède des équerres avec trous de vis. Elles permettent de le fixer solidement dans le tableau de bord ou un boîtier.Équerres de montage
Longueur des câbles
30 cm

Autres caractéristiques

Marque
Universel
Modèle
Connecteur OBD2 avec 16 câbles d'extrémité ouverts
Type
Élément de câble OBD2
Connecteur
OBD2 à 16 broches (J1962), femelle
Numéro d'article
A0283
