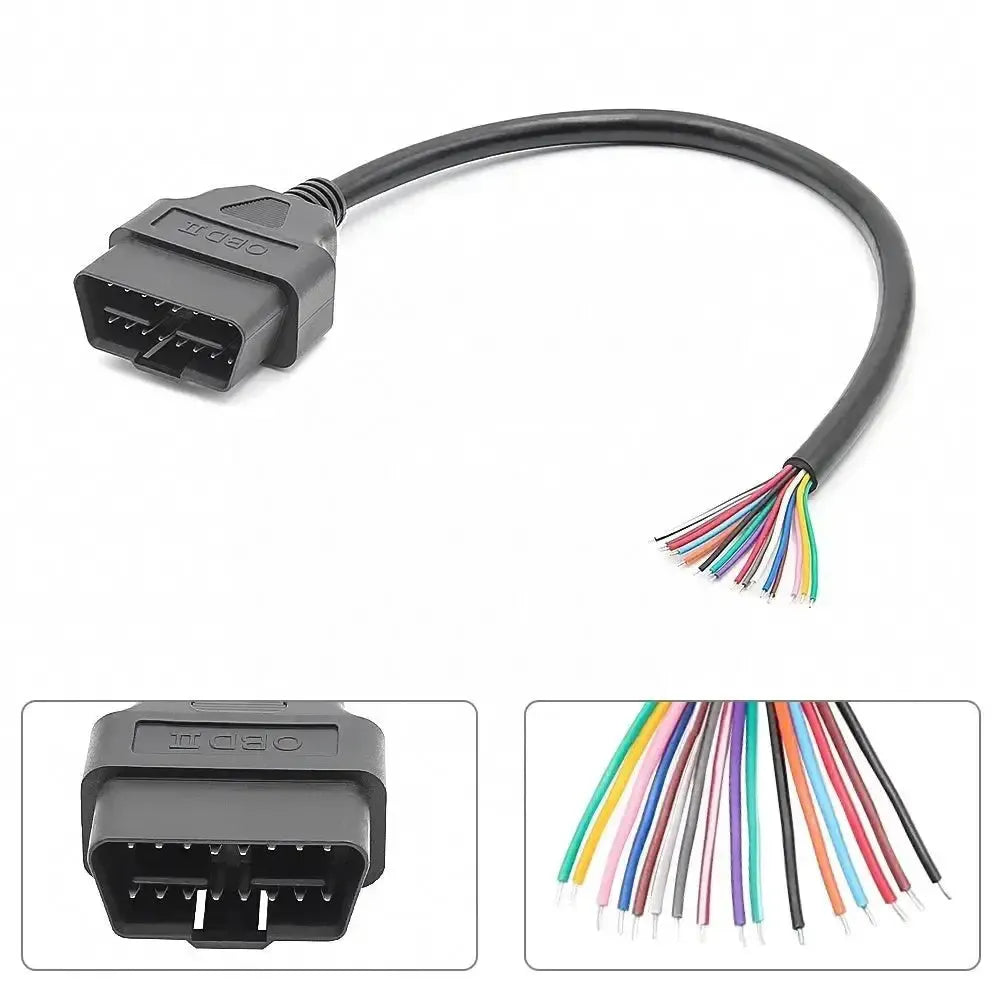

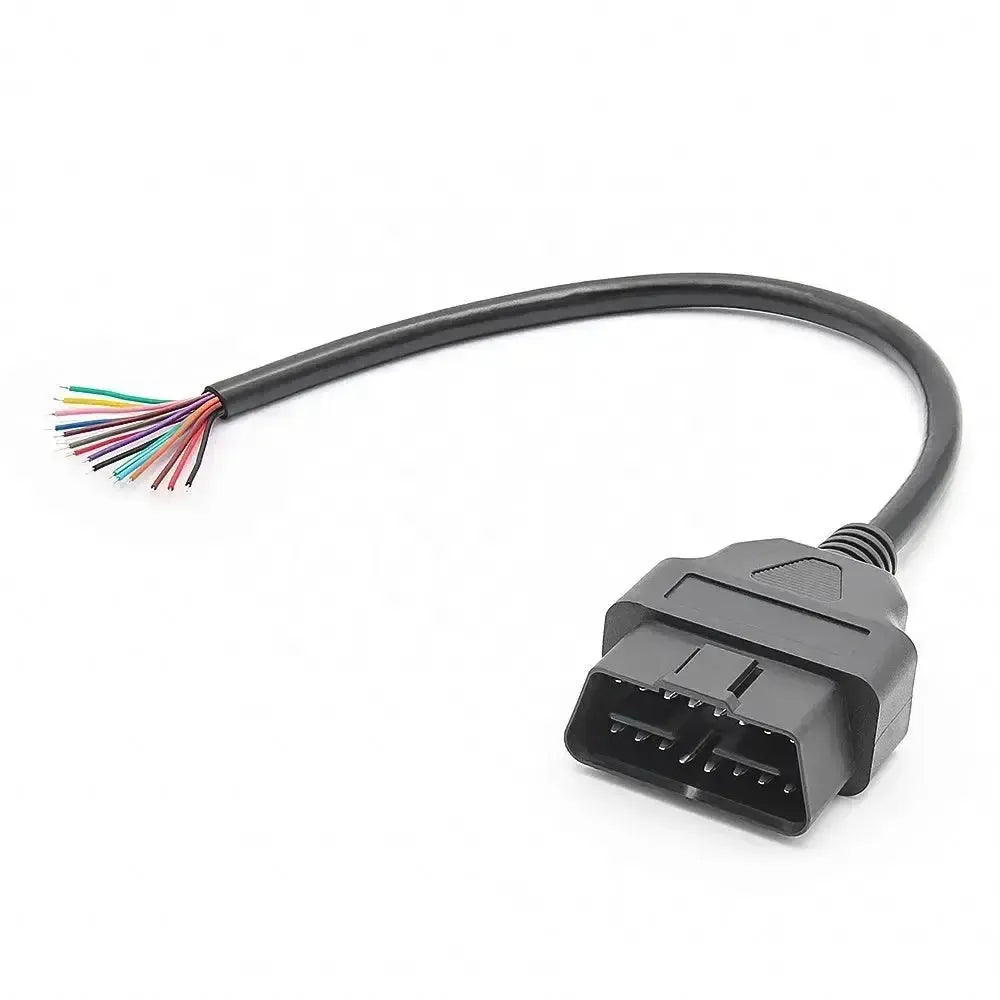

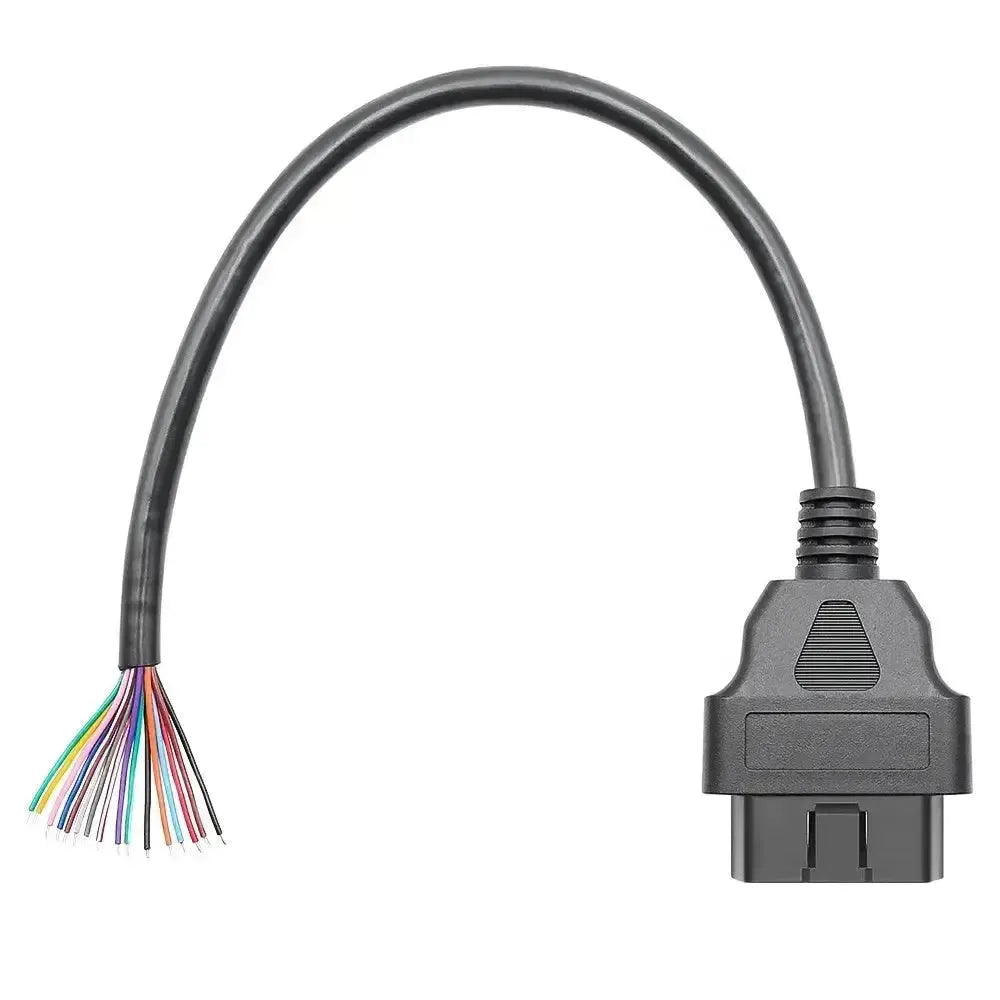

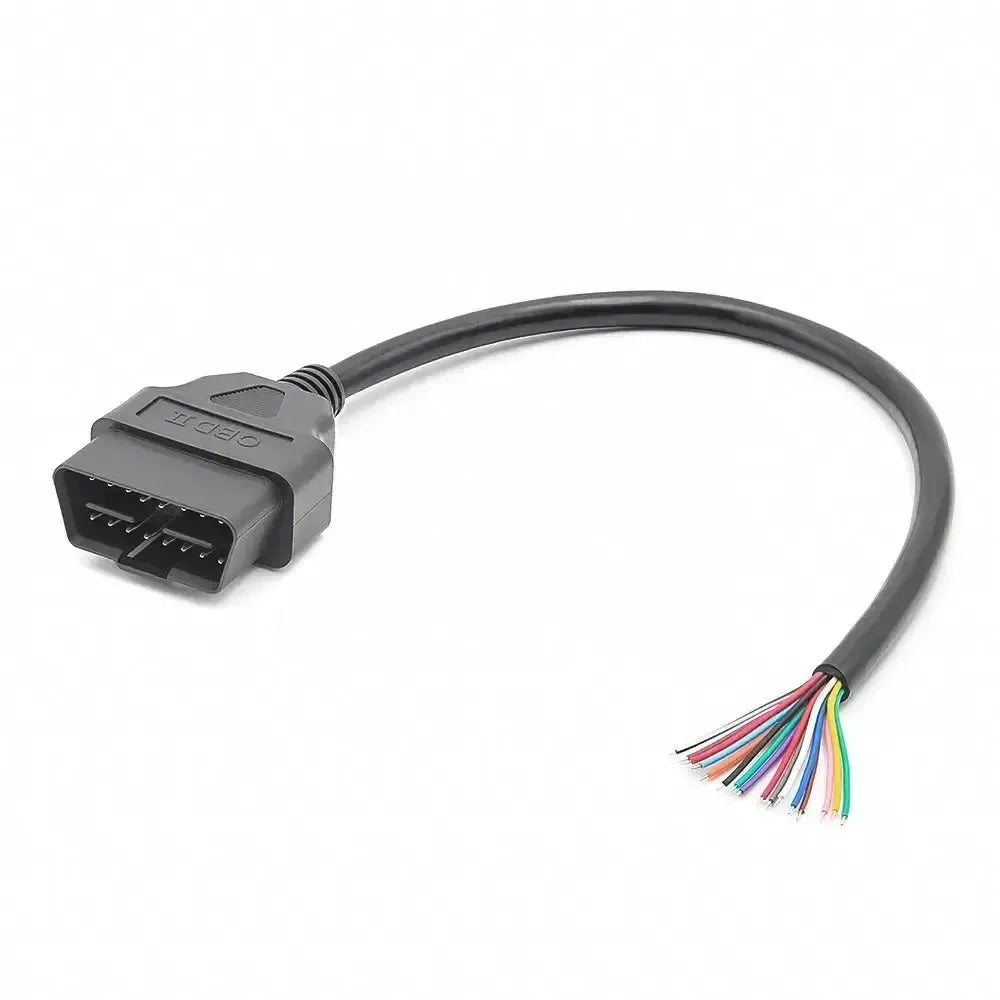

Cette fiche OBD2 mâle à 16 broches comporte 16 câbles d'extrémité libres et ouverts de 30 cm. Chaque fil correspond à une broche du connecteur, de sorte que vous déterminez vous-même les broches à raccorder.
Utilisez-la pour réaliser un câble ou adaptateur sur mesure, alimenter et lire une unité de commande sur l'établi, ou construire un banc de test. Le composant est passif : il ne contient aucune électronique.
POINTS FORTS
POINTS D'ATTENTION
Applications et fonctionnalités
Ce composant est destiné aux ateliers, électriciens et techniciens souhaitant réaliser ou réparer eux-mêmes un raccordement OBD2.
Fonctions
- Fabrication de câble sur mesure : fiche OBD2 à câblage libre.
- Établi : alimentation et lecture d'une ECU hors du véhicule.
- Banc de test : dérivation des signaux par broche.
Mode d'emploi
- Déterminer les broches : identifiez avec un multimètre le fil correspondant à chaque broche.
- Consulter le schéma : recherchez le brochage dans le schéma.
- Raccorder : soudez ou sertissez les fils nécessaires.
- Isoler : isolez tous les fils non utilisés.
- Tester : contrôlez le fonctionnement avant la mise en service.
Caractéristiques spéciales et possibilités
Ce qui rend ce composant pratique :
- Les 16 broches disponibles : y compris pour les broches spécifiques aux constructeurs.
- Câblage libre : raccordez uniquement les broches dont vous avez besoin.

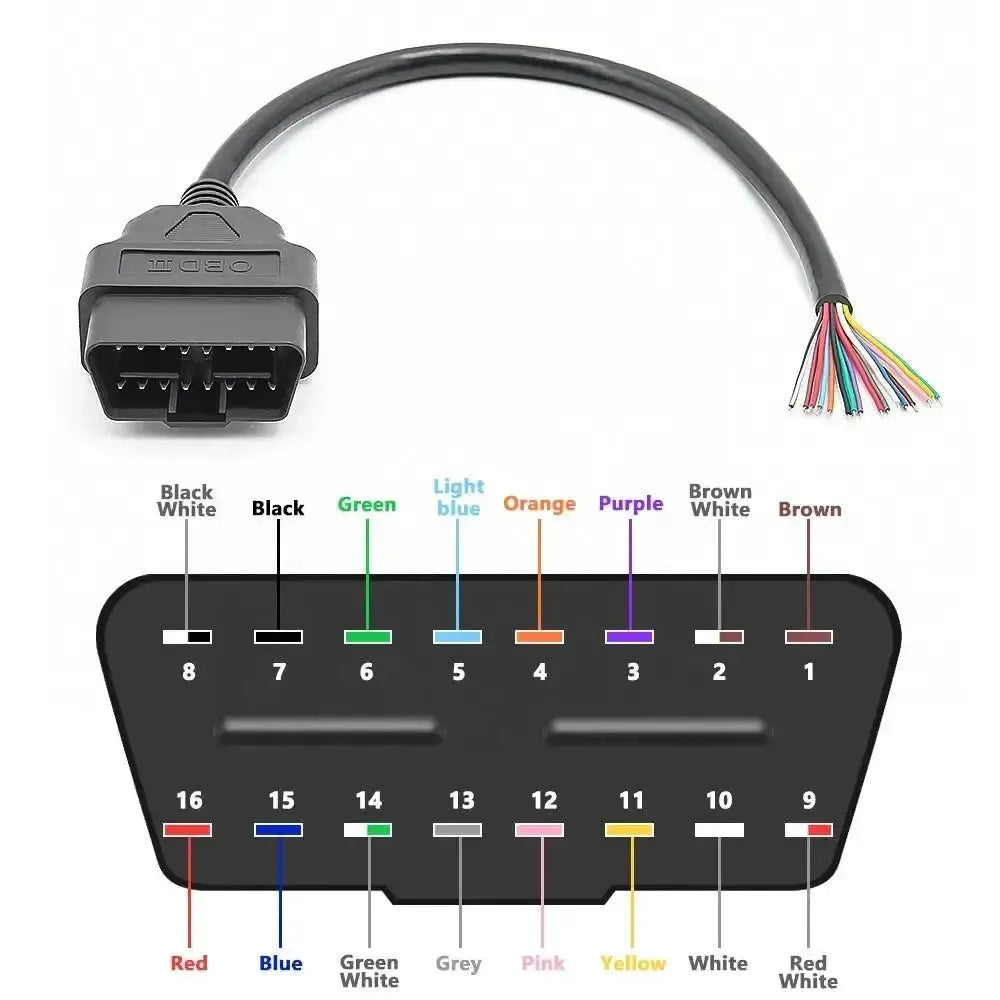

Brochage et compatibilité
Le composant utilise le connecteur OBD2 standard à 16 broches (J1962) :
- Broche 16 : tension de batterie (+12 V).
- Broches 4 et 5 : masse.
- Broches 6 et 14 : CAN-High et CAN-Low.
- Broche 7 : K-Line.
Les broches utilisées dans un véhicule ou un appareil varient selon la marque. Vérifiez toujours le schéma.
Contenu de l'emballage
- 1x fiche OBD2 mâle à 16 broches avec 16 câbles d'extrémité libres et ouverts (30 cm)
Caractéristiques techniques
Connexions
- Indique si le côté OBD2 à 16 broches est une embase (femelle) ou une fiche (mâle). Cela détermine où vous le branchez.Type de connecteur OBD2
- Mâle
- Ce qui se trouve à l'autre extrémité du câble, par exemple des fils libres que vous raccordez vous-même au câblage.Connexion de l'autre côté
- 16 fils libres
Câble et montage
- La longueur du câble. Un câble plus long offre plus de liberté pour placer le connecteur à un endroit pratique.Longueur du câble
- 30 cm
- Longueur des câbles
- 30 cm
Autres caractéristiques
- Marque
- Universel
- Modèle
- Connecteur OBD2 avec 16 câbles d'extrémité ouverts
- Type
- Composant de câble OBD2
- Connecteur
- Connecteur OBD2 16 broches (J1962), mâle
- Numéro d'article
- A0252-1
