Autool DM303 | Multimètre

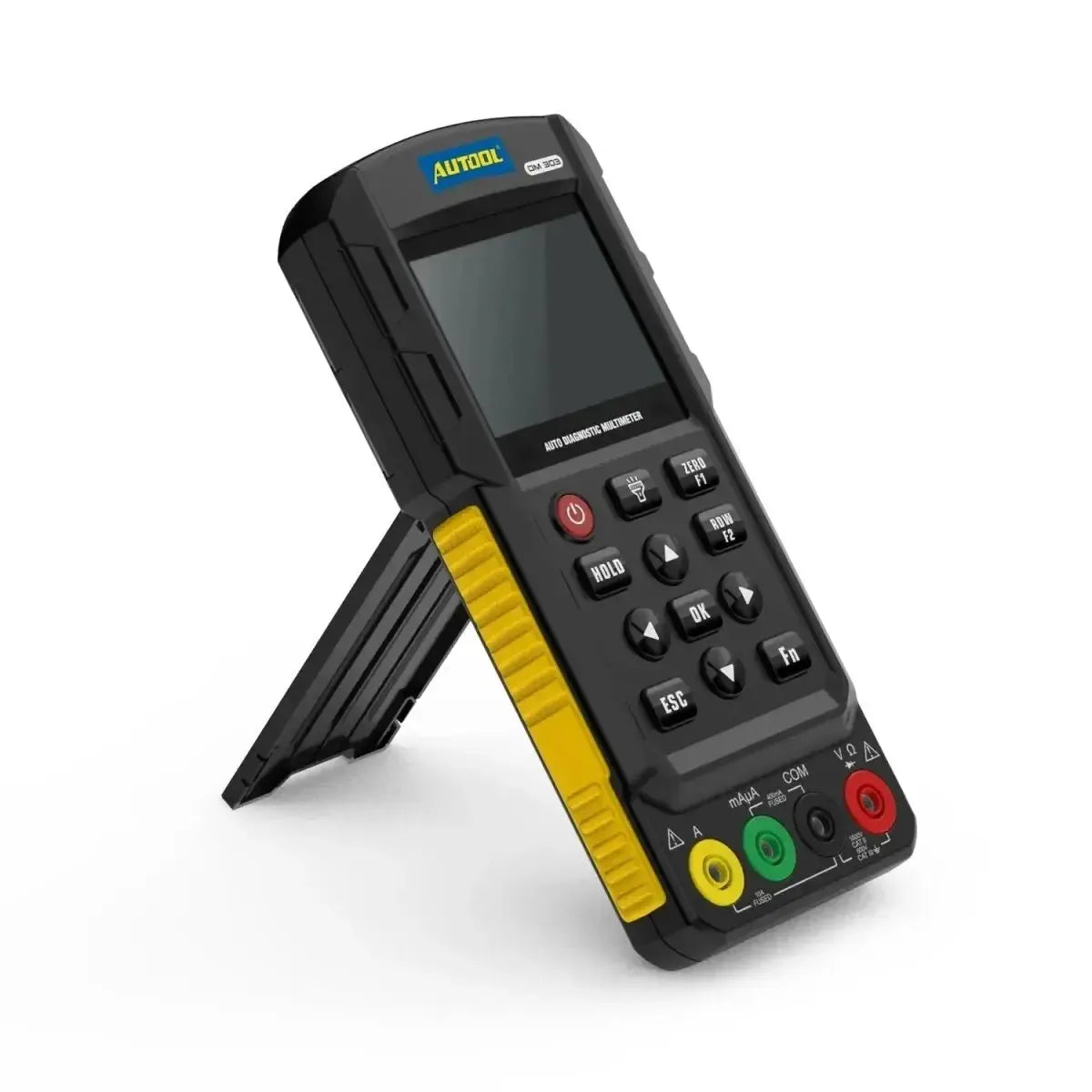

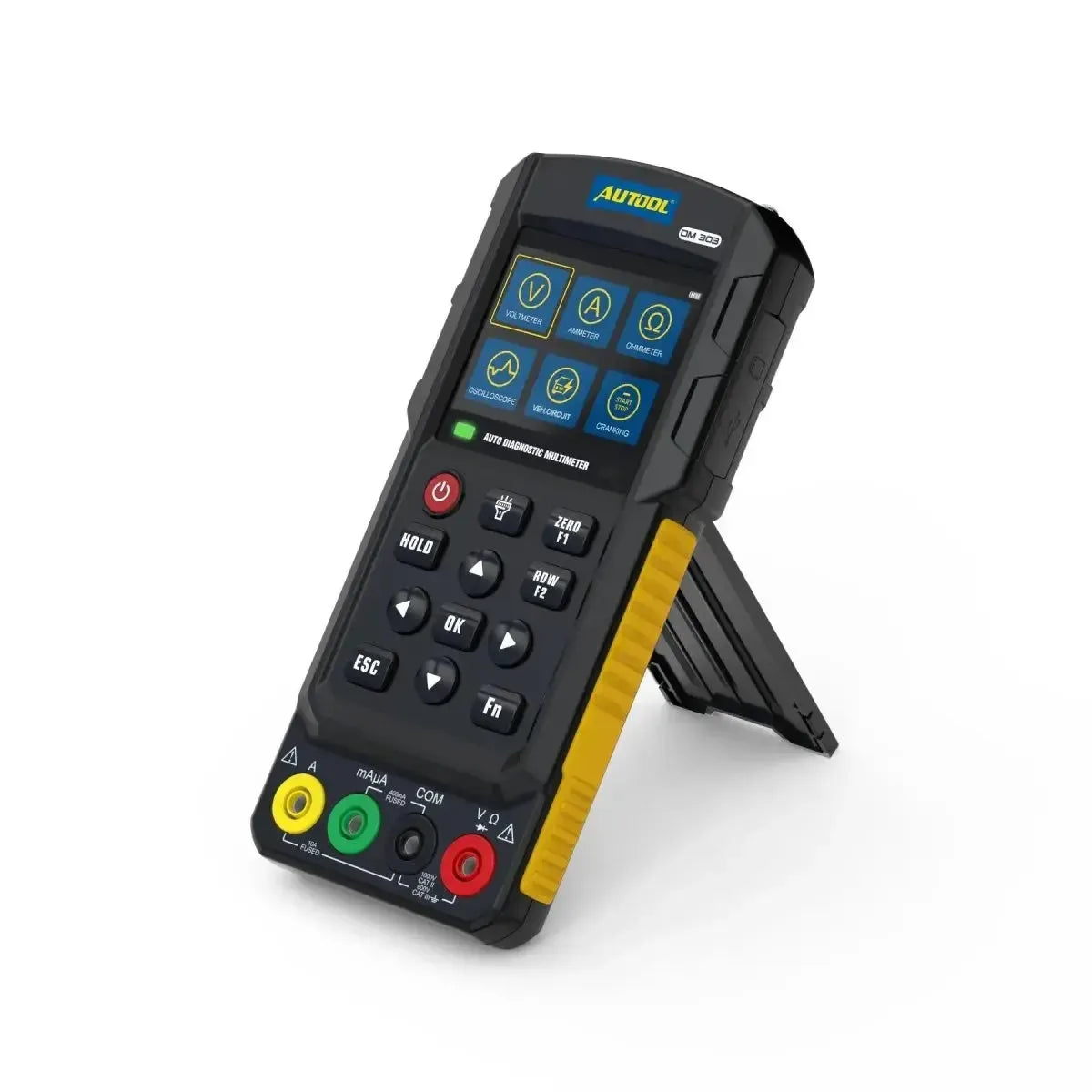

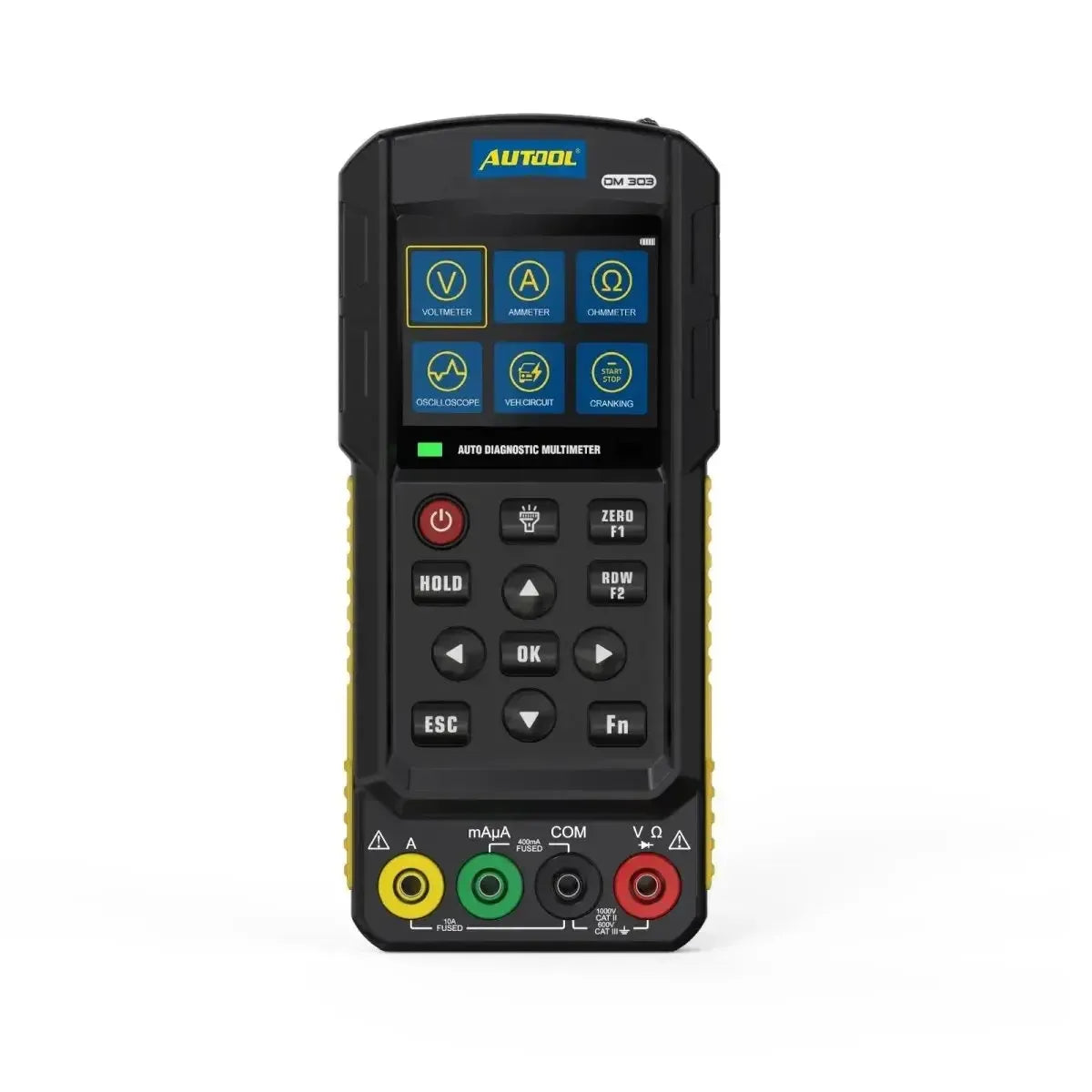

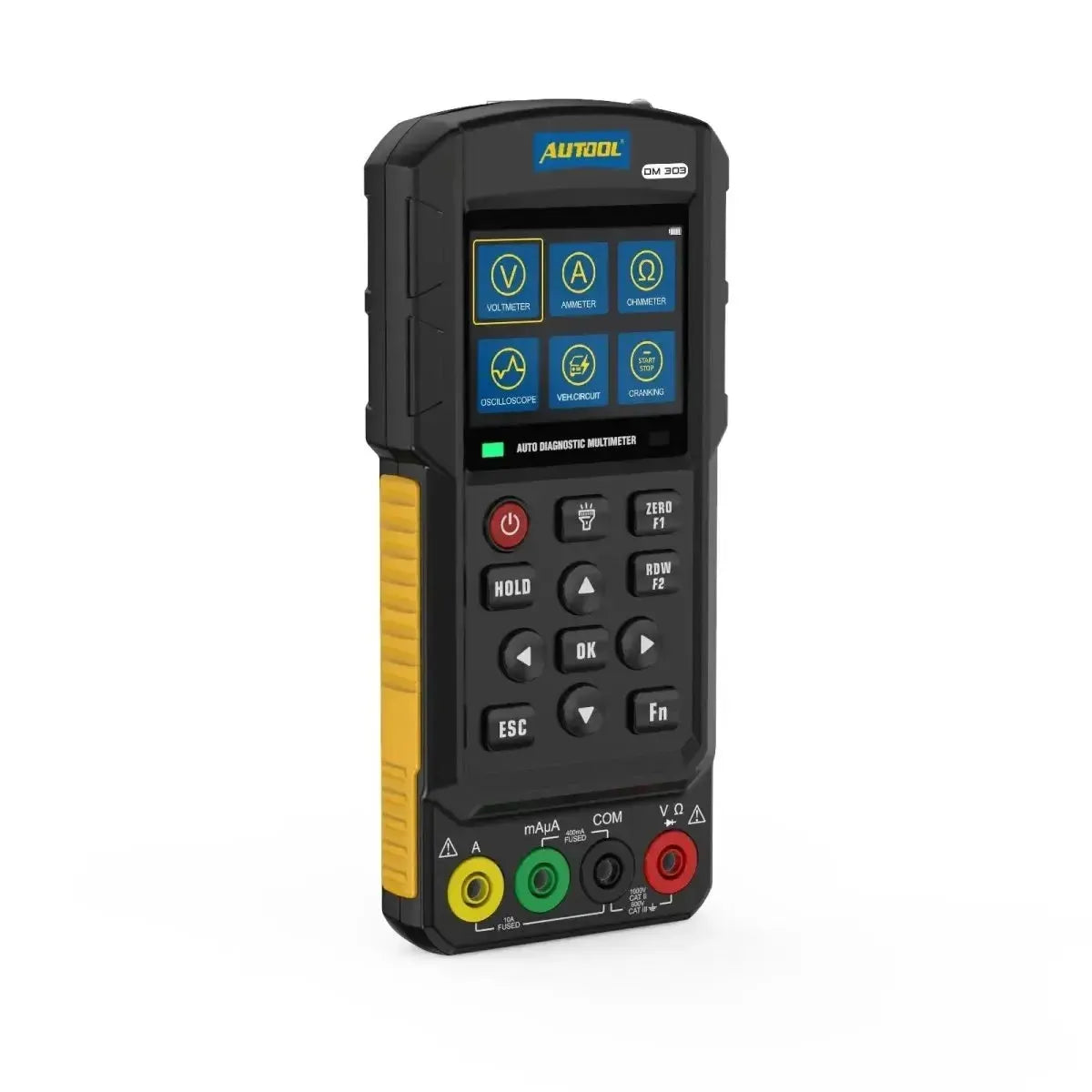

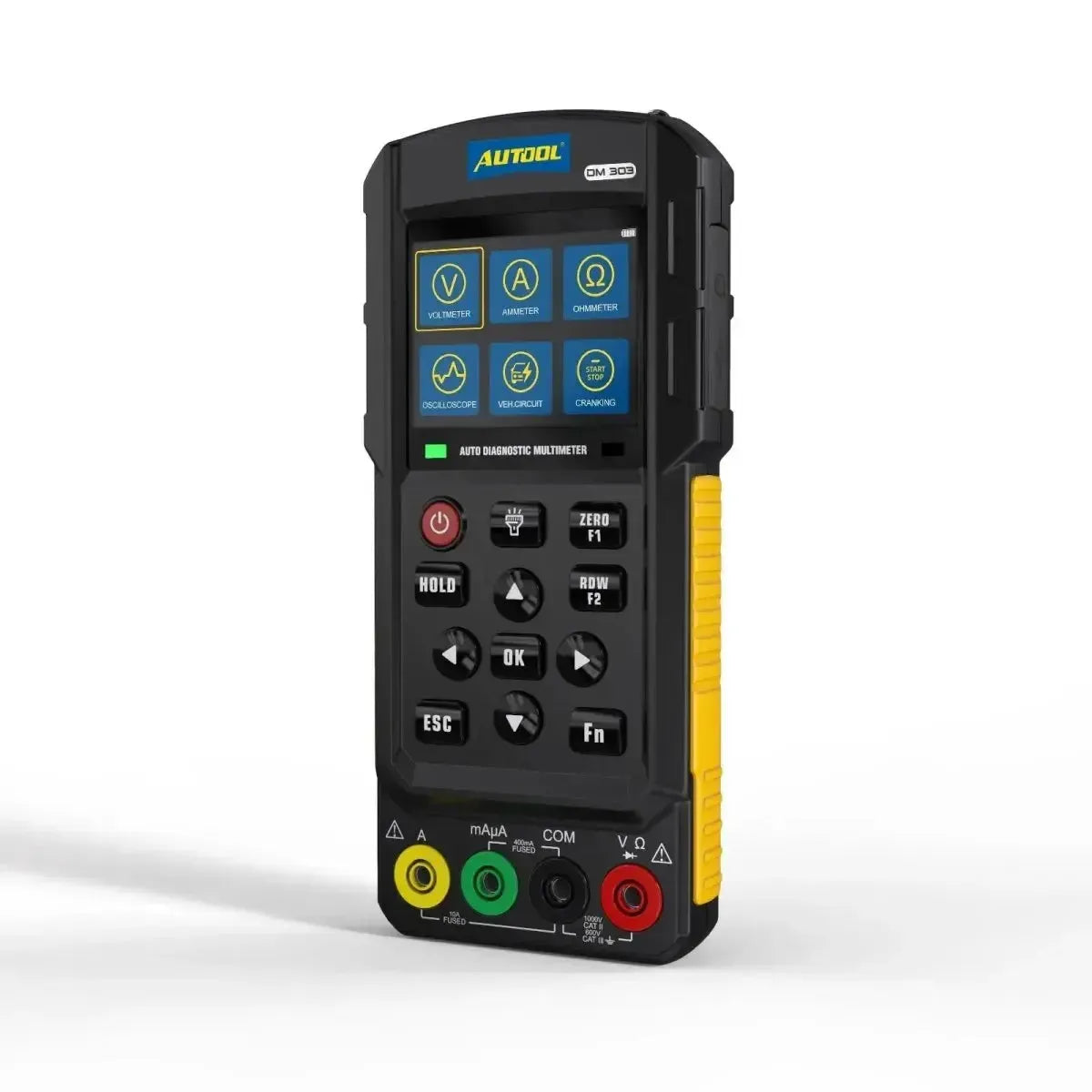

Le Autool DM303 est un multimètre de diagnostic conçu pour les mesures sur les systèmes électroniques des véhicules. L'appareil combine les fonctions d'un multimètre, d'un oscilloscope et d'un générateur de signaux dans un seul boîtier. Toutes les valeurs mesurées et formes d'onde sont affichées sur un écran couleur de 2,8 pouces. La commande s'effectue via un clavier physique avec des touches de fonction claires.

En plus des mesures standard telles que la tension, le courant et la résistance, cet instrument dispose de fonctions de test automobile spécialisées. L'oscilloscope intégré a une bande passante de 500 kHz pour analyser les signaux des capteurs. Le générateur de signaux peut produire des ondes sinusoïdales et carrées pour simuler les signaux ECU. Des modes de test spécifiques pour les injecteurs, relais, le système d'allumage, le circuit de démarrage et l'analyse des données K/CAN-bus permettent un diagnostic ciblé.

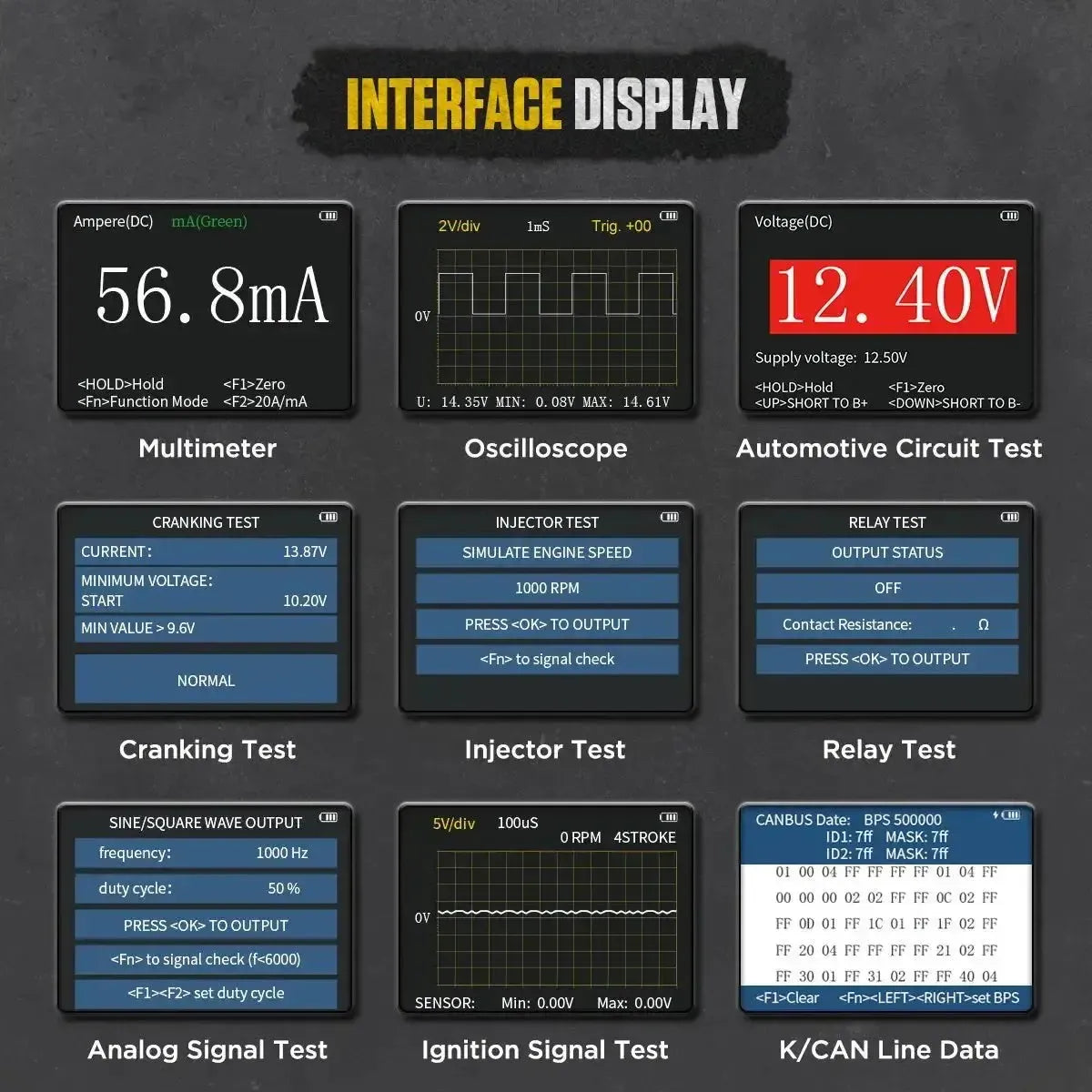

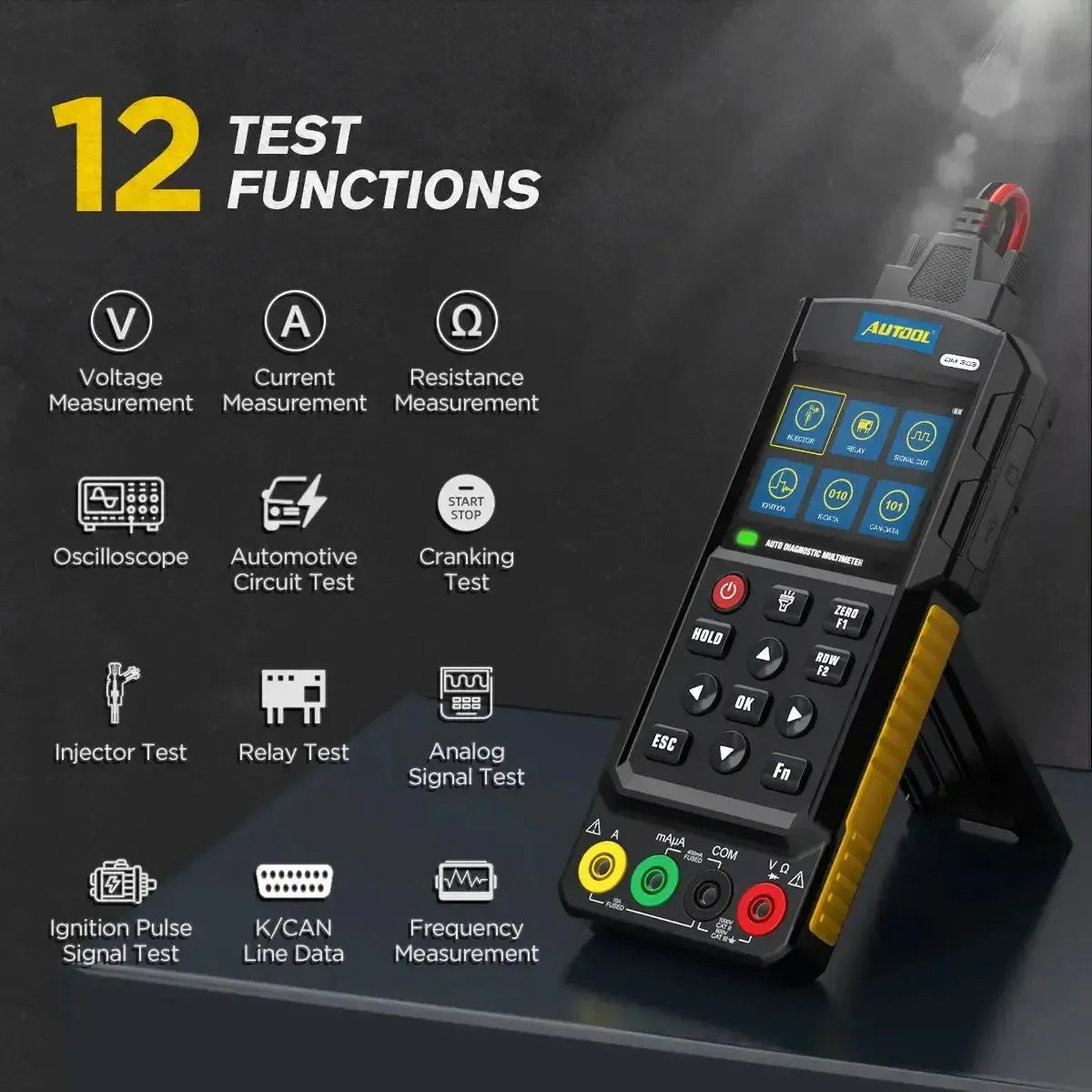

Application et fonctionnalité :

Cet instrument a été développé pour effectuer diverses mesures et tests sur les systèmes électroniques des véhicules. Les fonctions sont axées sur le diagnostic et l'analyse des signaux et composants.

• Fonctions du multimètre : Pour mesurer la tension DC/AC, le courant et la résistance dans les circuits électriques.
• Oscilloscope : Visualise les signaux électroniques, tels que ceux des capteurs d'arbre à cames, de vilebrequin et de vitesse de roue, avec une bande passante de 500 kHz.
• Générateur de signaux : Génère des signaux analogiques, y compris des ondes sinusoïdales et carrées, pour simuler les signaux des capteurs et tester les réactions de l'ECU.
• Test de circuit véhicule : Analyse approfondie des circuits électriques à l'intérieur du véhicule.
• Test de démarrage (test de démarrage moteur) : Mesure et analyse la chute de tension et les performances du circuit de démarrage lors du démarrage du moteur.
• Test d'injecteur : Vérifie le fonctionnement des injecteurs de carburant en simulant les signaux d'entraînement.
• Test de relais : Teste la fonctionnalité et les performances de commutation des relais dans le véhicule.
• Test d'impulsion d'allumage : Mesure et analyse les signaux du système d'allumage.
• Données ligne K/CAN : Lit et affiche les données des réseaux K-line et CAN-bus pour le diagnostic de communication.

Plages de mesure et fonctions :

Le DM303 dispose des plages de mesure suivantes pour une large gamme d'applications :

• Tension DC : 0 - 1000V
• Tension AC : 0 - 700V
• Courant : 0 - 20A et 0 - 200mA
• Résistance : 0 - 1MΩ
• Fréquence : 1Hz - 1MHz
• Signal d'entraînement de l'injecteur: 500 - 6000 RPM
• Courant d'entraînement du circuit: 0 - 5A

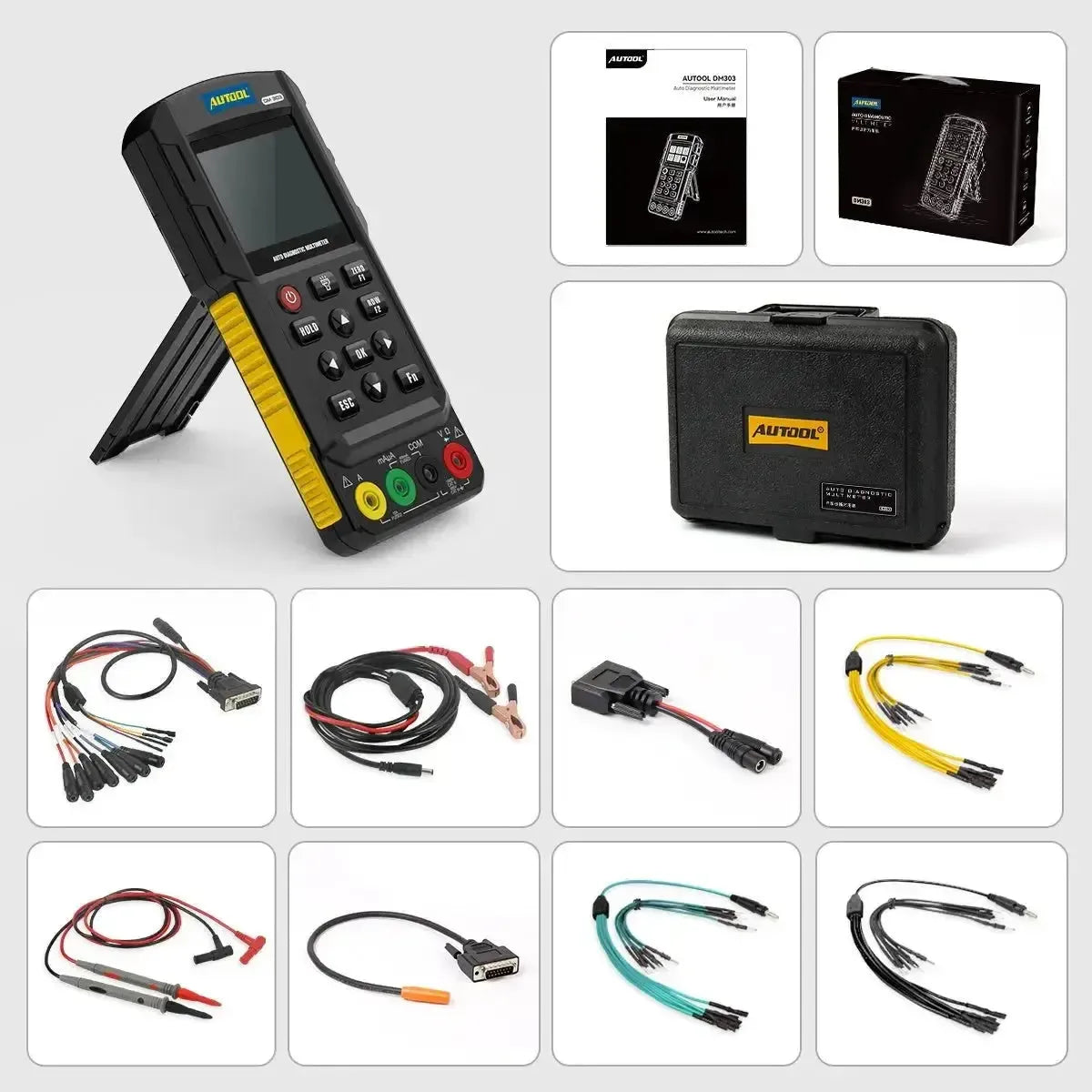

Contenu de l’emballage:

• 1x Multimètre Autool DM303
• 1x Ligne de détection multifonctionnelle (C01)
• 1x Ligne de détection du circuit véhicule (C02)
• 1x Ligne de détection du signal d'allumage
• 1x Câble de pince de batterie
• 1x Jeu de cavaliers (jaune)
• 1x Jeu de cavaliers (vert)
• 1x Jeu de cavaliers (noir)
• 1x Sonde de test
• 1x Contenu de l’emballage
• 1x Manuel

Spécifications techniques :
