Découvrir des produits similaires : Câbles d'adaptation et adaptateurs OBD pour véhicules, Jaltest, Jaltest Câbles de raccordement et adaptateurs
Jaltest  |  SKU : JDC538A

Jaltest (JDC538A) | Câble adaptateur Yanmar 6 broches OBD - 16 broches OBD2 | Moteur à combustion

€144,95 TTC
€119,79 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

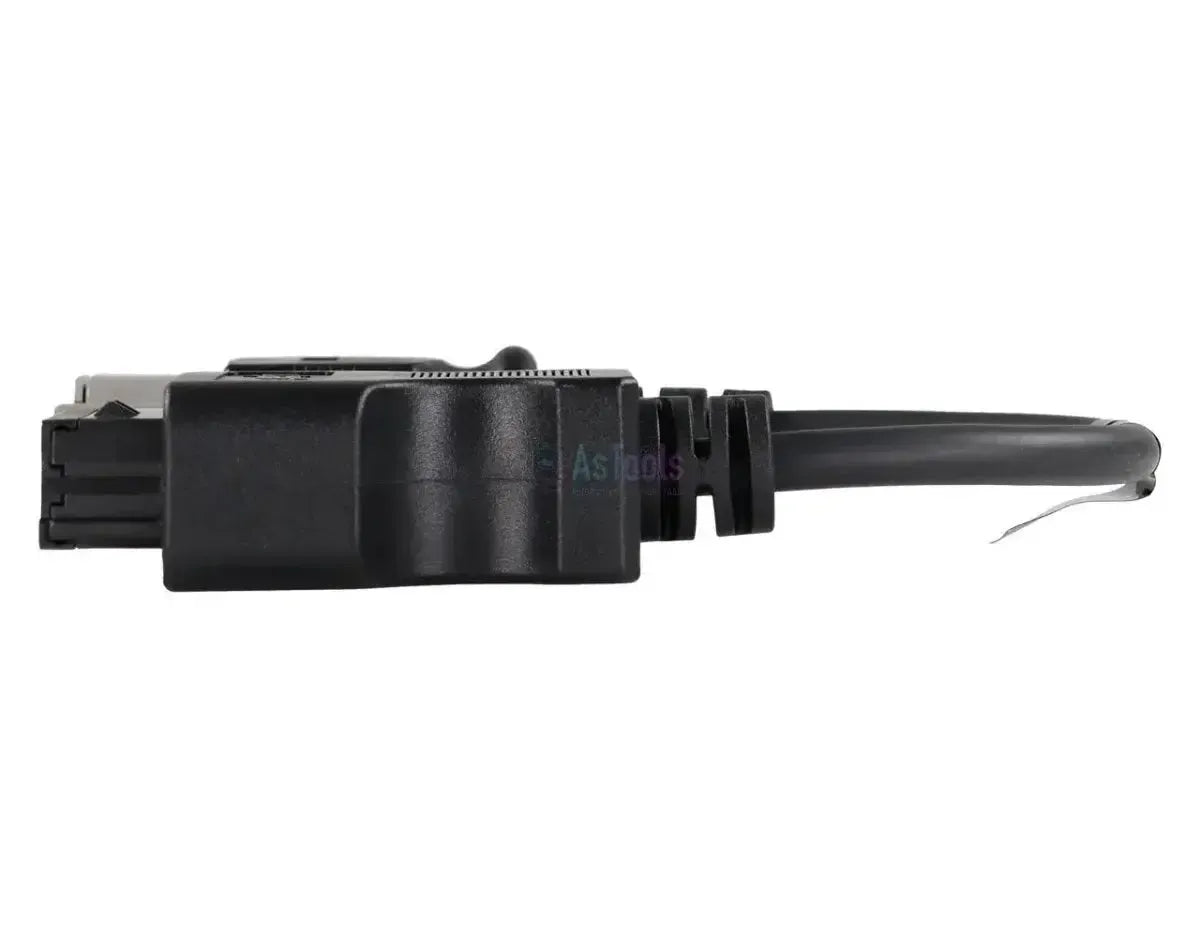

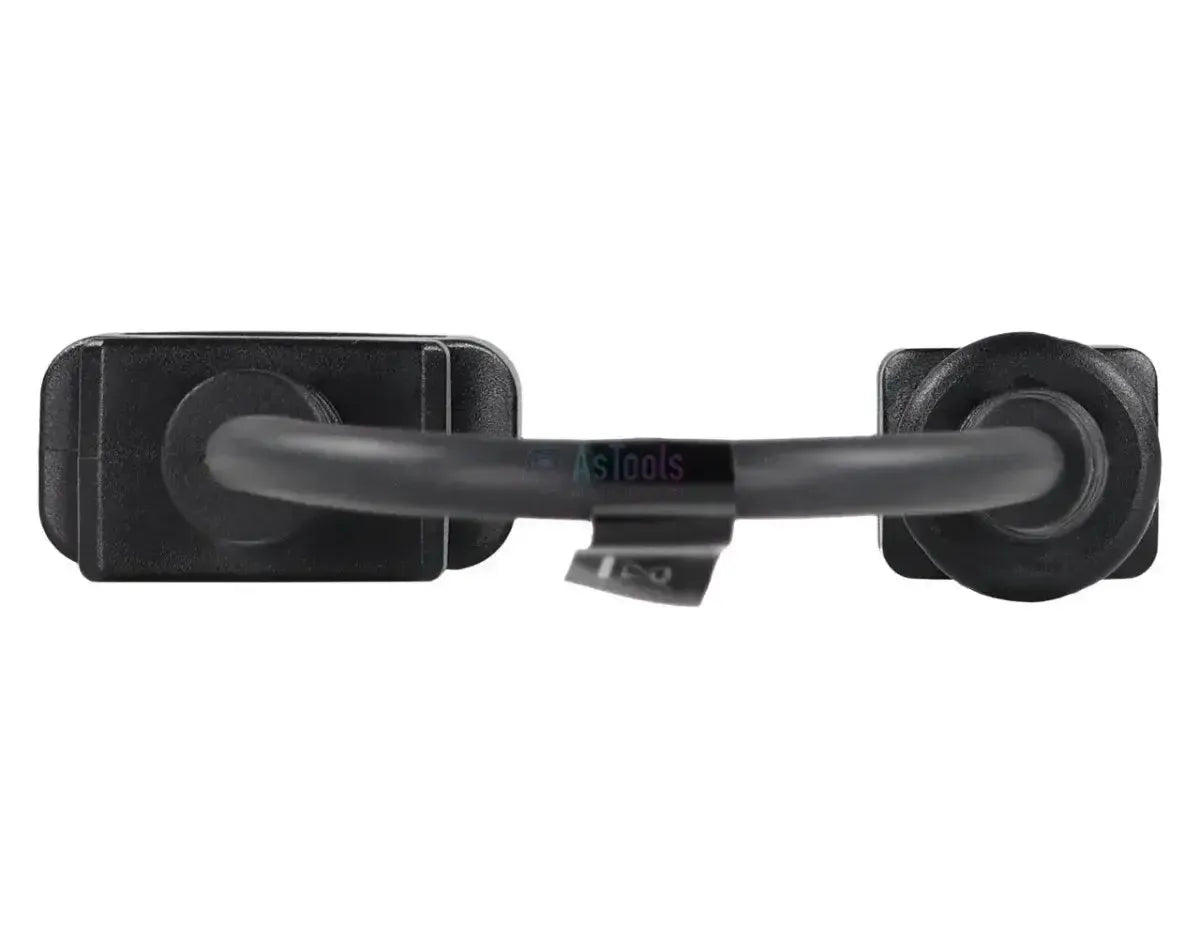

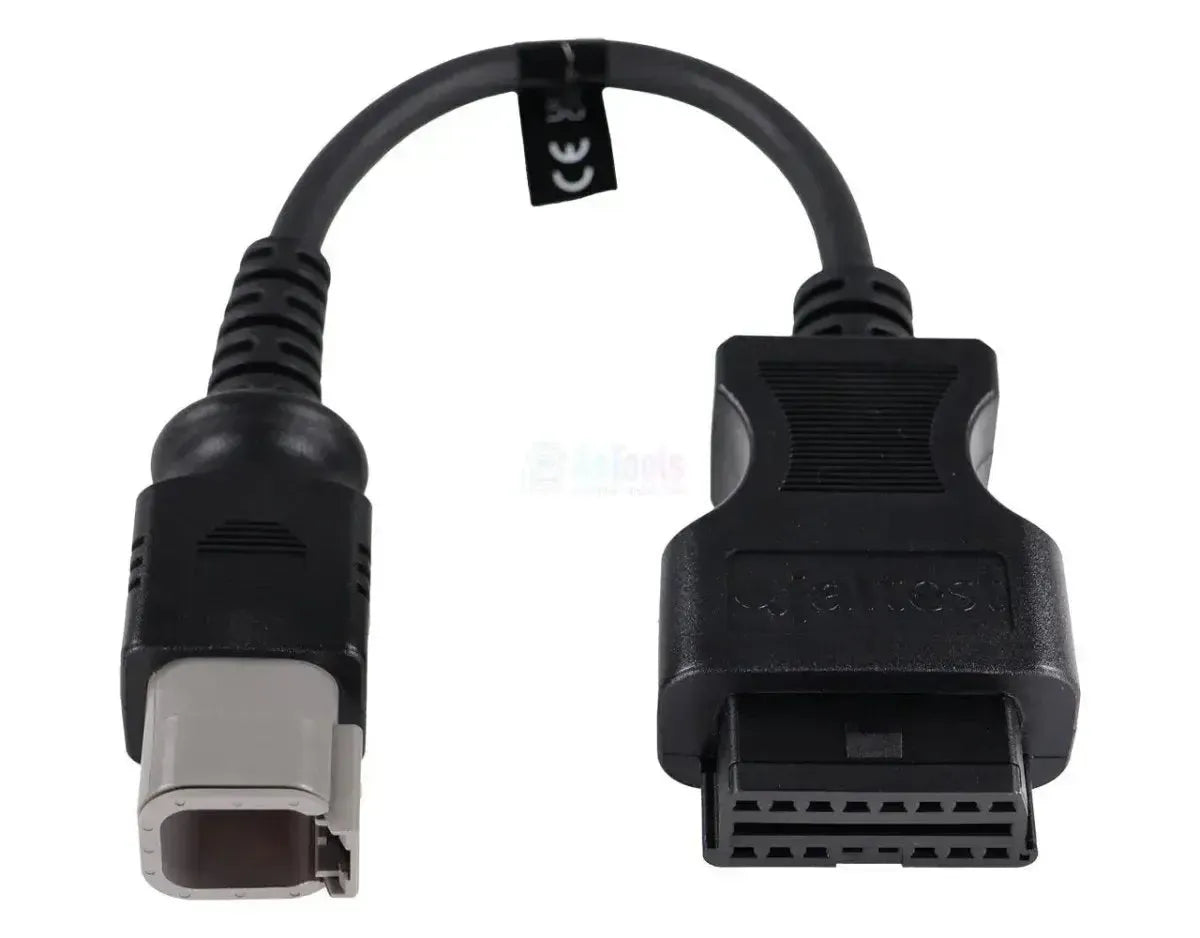

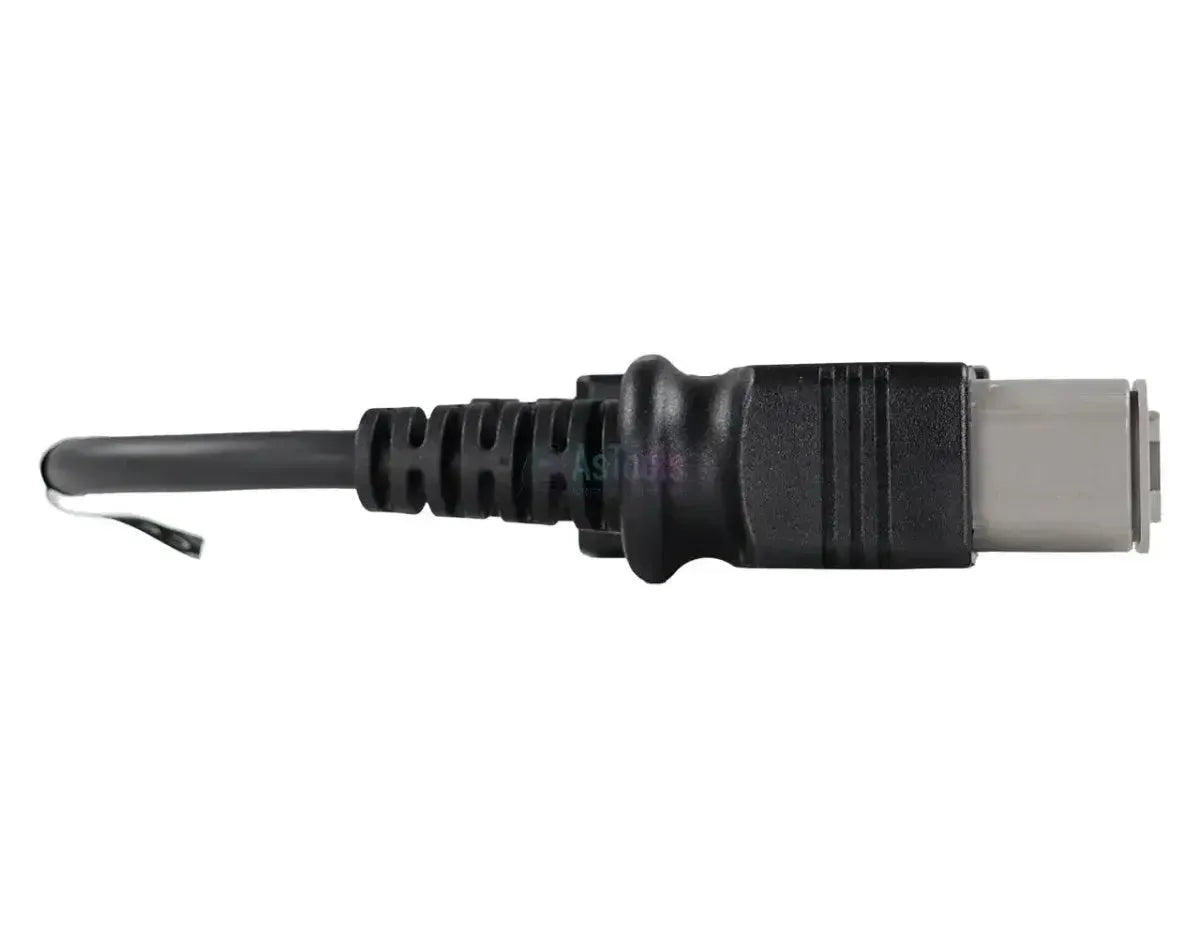

De Jaltest JDC538A koppelt de 6-pins diagnoseaansluiting van de Yanmar-industriemotoren aan de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de motorzijde zit een rechthoekige lichtgrijze stekker met oranje wig in een zwart overspuitstuk. De kabel loopt in één rechte streng, zonder aftakking of module, en meet 28 tot 30 cm.

De aansluiting hoort bij de motor en zit op of naast het motorblok. Achter de stekker bereikt u de EDC Yanmar Bosch, de EMS Yanmar Denso en de DCU van de uitlaatgasnabehandeling. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.

PLUSPUNTEN

✔Bereikt zowel de EDC Yanmar Bosch als de EMS Yanmar Denso, inclusief de Stage V-uitvoering van de Denso-eenheid.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, zonder aparte aansluiting.
✔Bij de EDC Bosch en de EMS Denso staan onderhoudsintervallen en aanvullende acties in de dekking.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Bij de regeleenheid EDC Yanmar staat geen enkele functie in de dekking; die levert geen foutcodes of meetwaarden.
✕De Stage V-uitvoering van de EMS Yanmar Denso heeft geen aanvullende acties, de gewone EMS Denso wel.
✕Alleen voor de 6-pins stekker; de binnenboordmotoren (JH-, BY-, LV- en SY-serie) gebruiken de 3-pins JDC612A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor. Welke eenheid u aantreft, hangt af van de motorreeks en van de emissiestap.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch: Motorregeling, volledige lijst.
  • EMS Yanmar Denso: Motorregeling, volledige lijst.
  • EMS Yanmar Denso (Stage V): Zonder aanvullende acties.
  • DCU: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Motor en nabehandeling uitlezen.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen, met klantrapport.
  • Aanvullende acties: Bij EDC Bosch en EMS Denso.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze stekker met oranje wig.
  2. Aansluiten: Steek de JDC538A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Yanmar, de motorreeks en de regeleenheid.

Compatibele voertuigen en toepassingen

Bepalend is de motorreeks, niet de machine. Yanmar-motoren worden als losse aandrijving ingebouwd in compacte machines, aggregaten en werktuigen. Welke stekker op uw motorblok zit, ziet u aan de vorm. Rechthoekig met een oranje wig hoort bij deze kabel, driehoekig met een groene wig bij de JDC612A.

Yanmar:

  • 3TNV-serie: 3TNV86CHT, 3TNV86CT, 3TNV88C en 3TNV88F.
  • 4TNV-serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT en 4TNV98T.
  • 4TN-serie: 4TN101 en 4TN107; bij de 4TN107 staat ook de DCU in de dekking.

Toepassingen:

  • Ingebouwd: Compacte grond- en bouwmachines, hef- en hijswerktuigen, aggregaten en stationaire installaties.
💡
Goed om te weten: De diagnoseaansluiting zit op of naast het motorblok, niet op een vaste plaats in de machine. Deze kabel past op de rechthoekige lichtgrijze stekker met oranje wig. Voor de binnenboordmotoren gebruikt Yanmar een driehoekige 3-pins stekker met groene wig. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • OHW engins de chantier
  • Marine navires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 6 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez voir quand le prochain entretien est nécessaire. Utile pour bien planifier une intervention.Consultation des données d'entretien

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles OHW de base, kit de câbles moteurs stationnaires
Numéro de référence
JDC538A
Requis pour l'utilisation
Jaltest Link V8.1 ou V9

Autres caractéristiques

Toepassing
Yanmar-industriemotoren met 6-pins diagnoseaansluiting
Regeleenheden
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso (Stage V) en DCU (uitlaatgasnabehandeling)
Segment
Verbrandingsmotor
Onderdeel van kabelset
OHW-kabelset basis (70002030) en kabelset stationaire motoren (70002006)
