Jaltest  |  SKU : JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) ECU 10 broches – Câble adaptateur OBD2 16 broches | Bateau à moteur

€79,95 TTC
€66,07 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

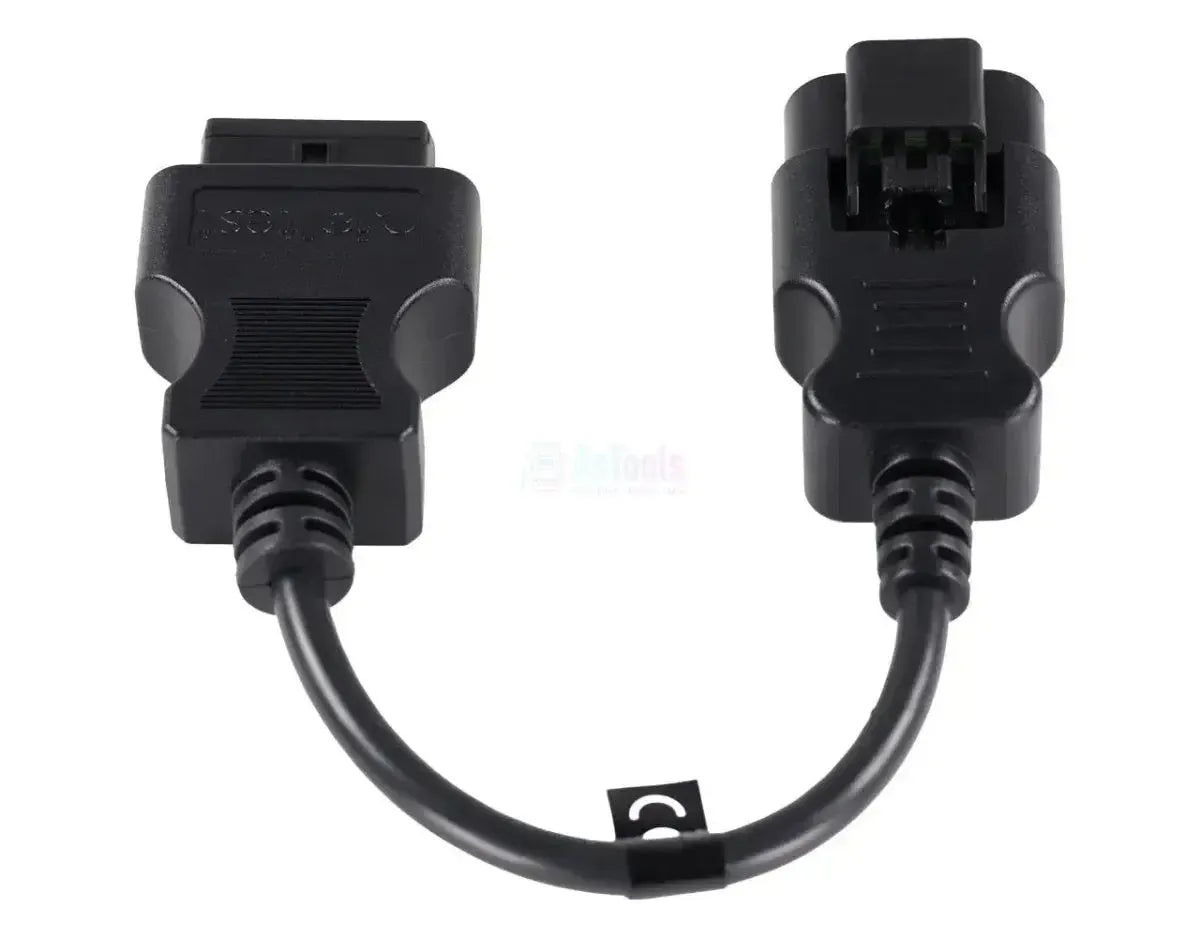

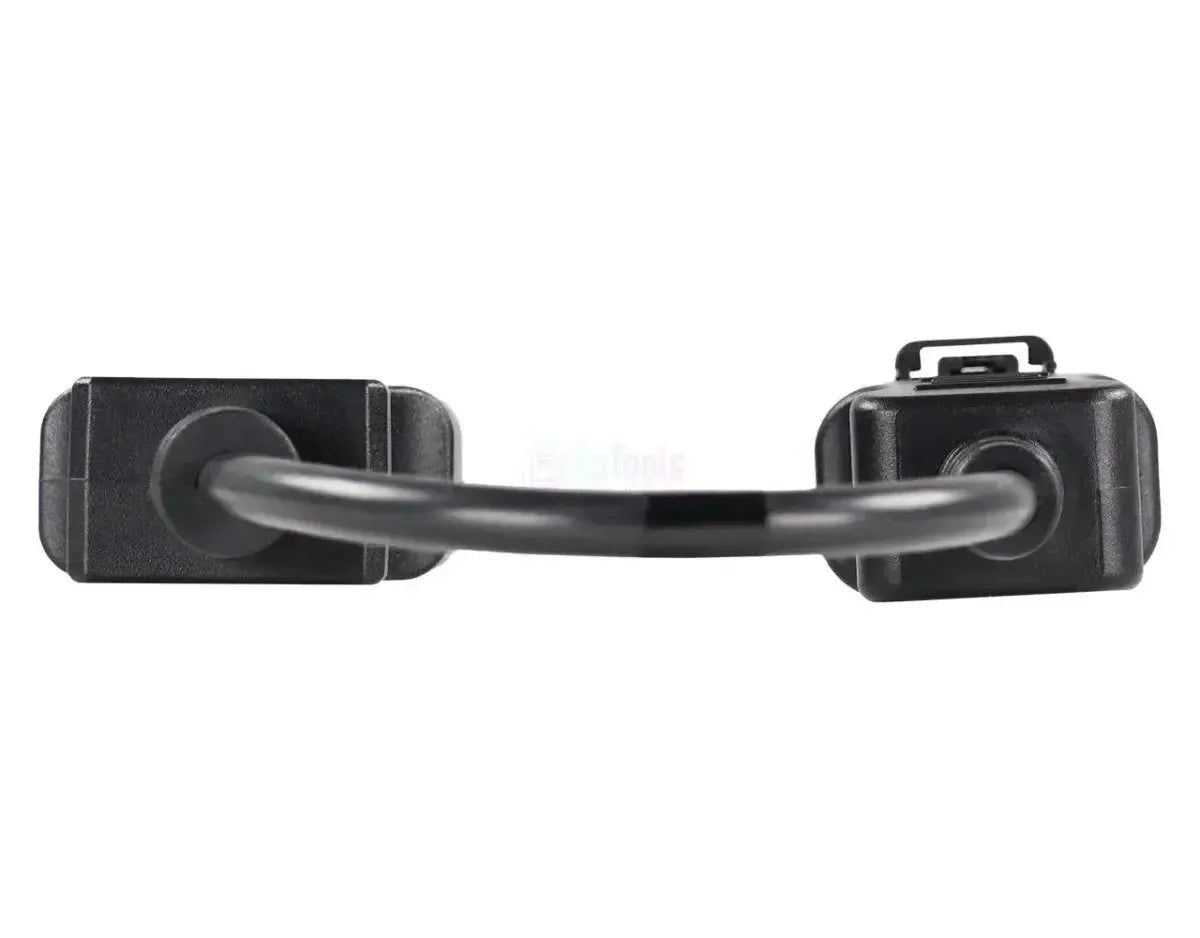

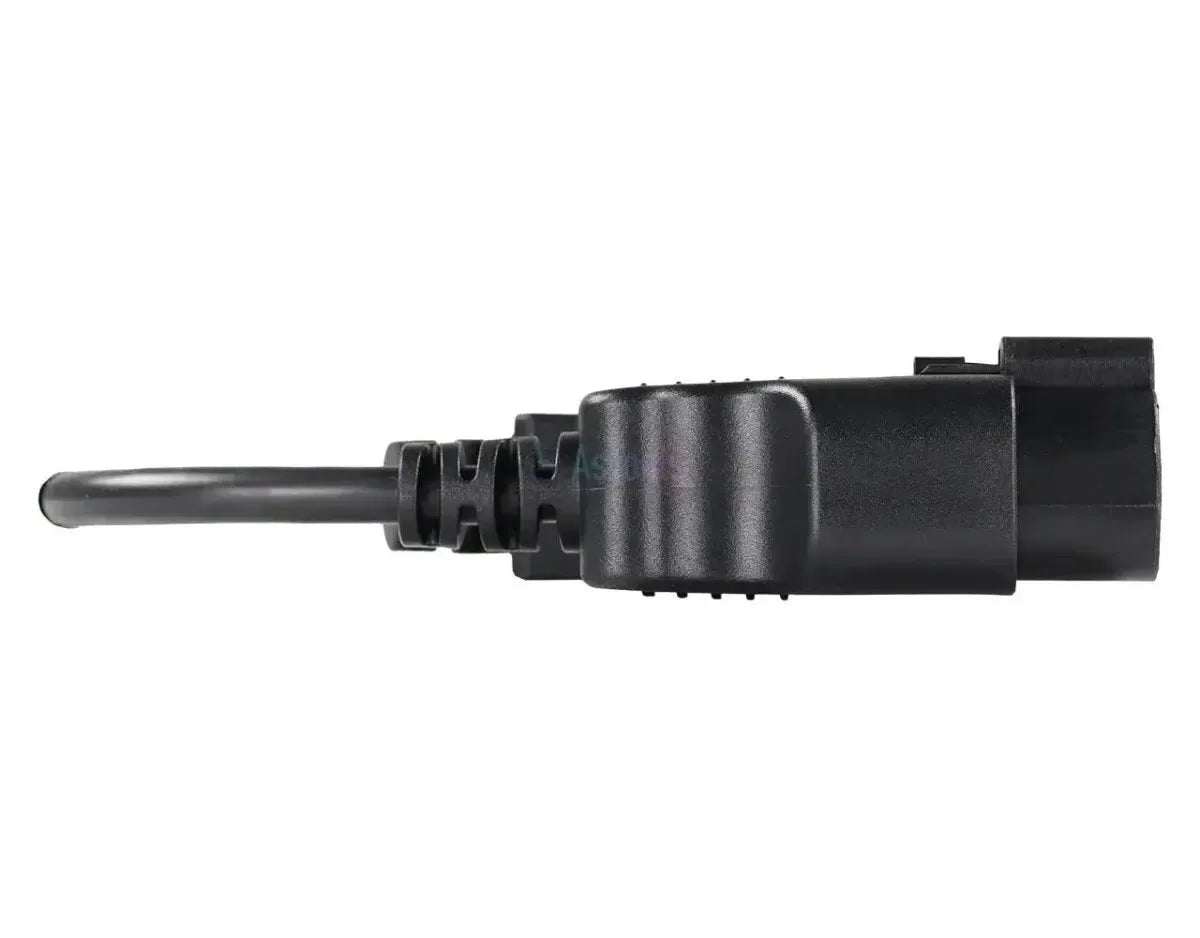

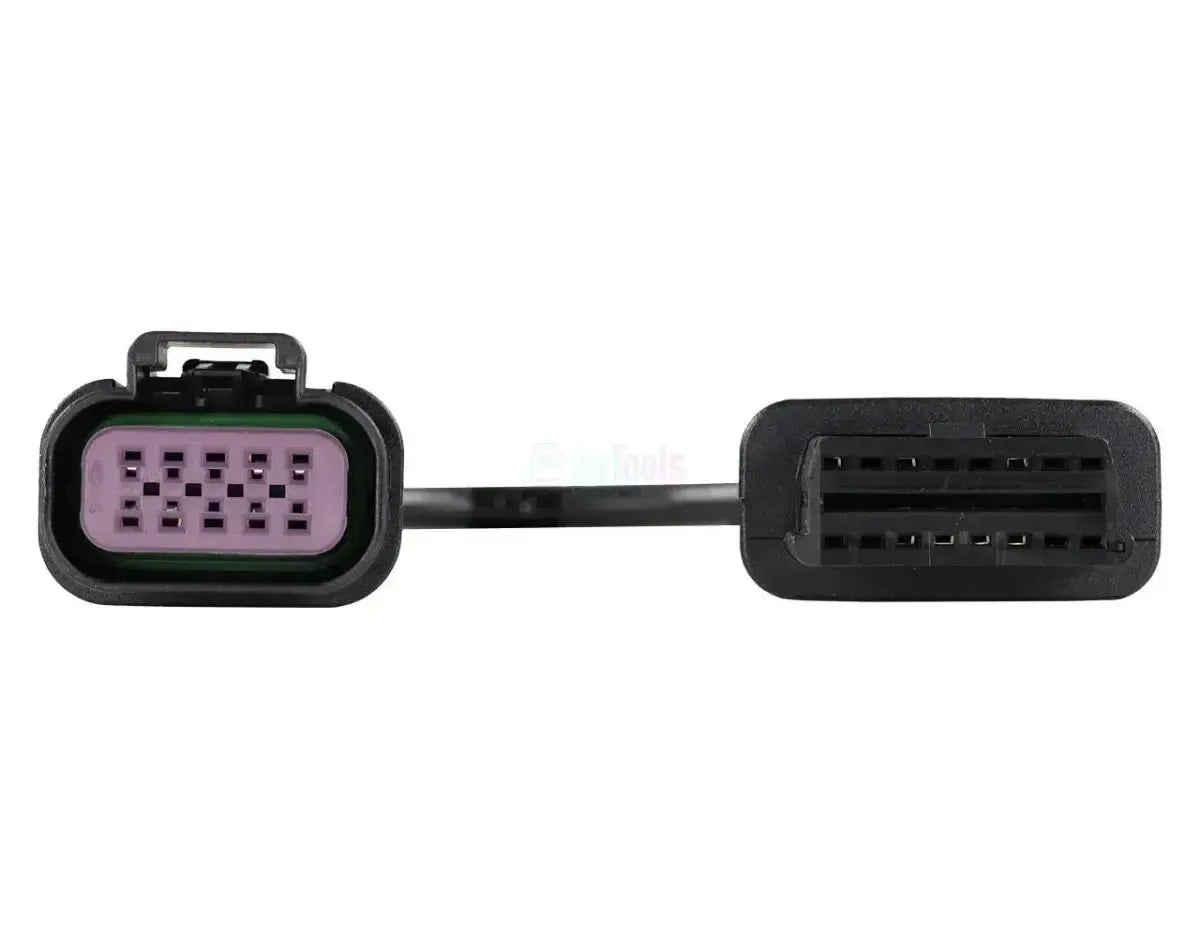

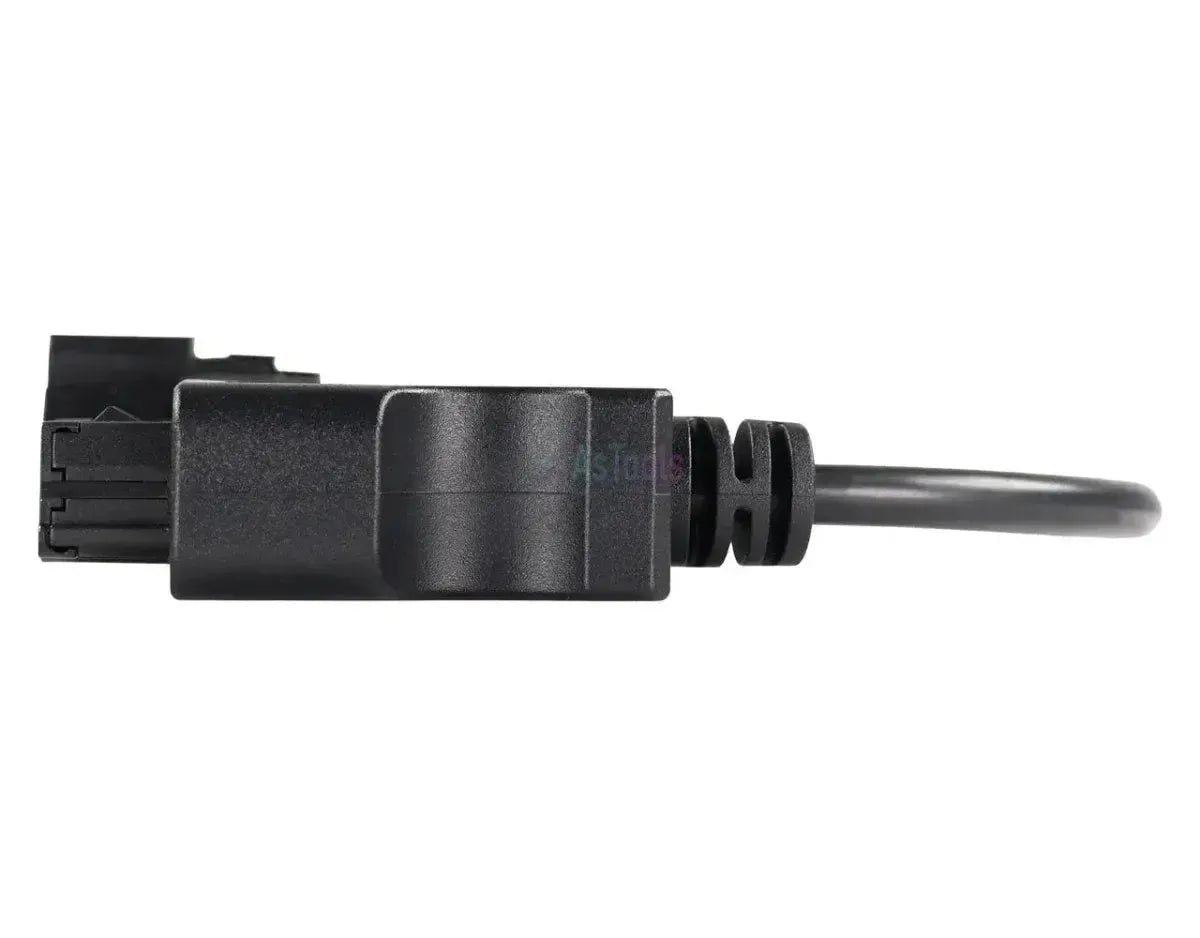

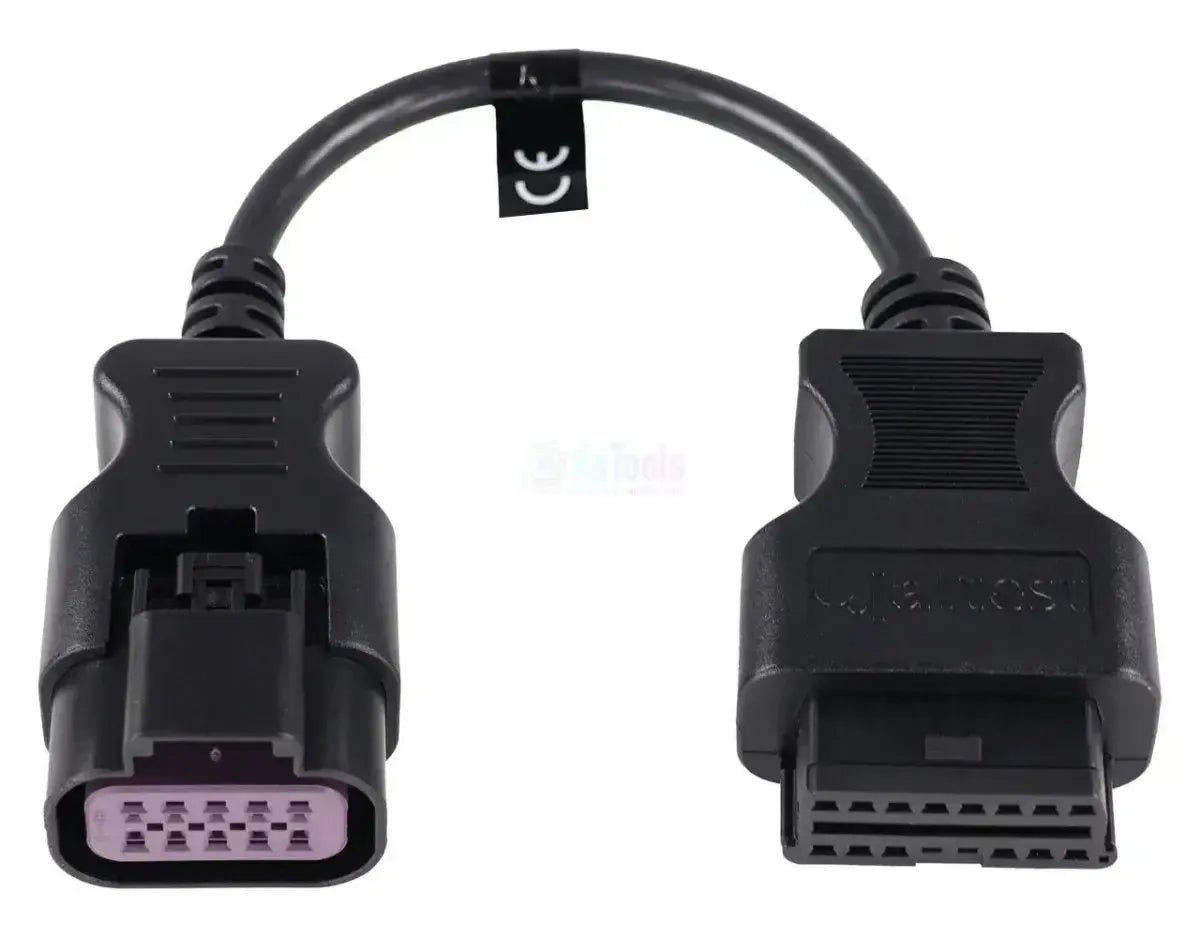

De Jaltest JDC617A is de verloopkabel tussen de 10-pins ECU-stekker van Mercury-motoren met SmartCraft G3-elektronica en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een langwerpige stekker met een zwart huis, een vergrendelbeugel op de rug en een paarse binnenhouder met tien posities in twee rijen van vijf. De aansluiting zit bij de motor, onder de kap of in de motorruimte; het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software beide regeleenheden van de G3-installatie: De motorregeling PCM G3 en de DTS G3, de elektronische gas- en keerkoppelbediening. Op de motorregeling heeft u foutcodes, componenttests, parameters, kalibratie en onderhoudsreset. De G3-elektronica zit op buitenboord- en binnenboordinstallaties. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de motorregeling PCM G3 met de volledige functieset: Foutcodes, parameters, kalibratie en onderhoud resetten.
✔Geeft daarnaast toegang tot de DTS G3, de elektronische gas- en keerkoppelbediening van de installatie.
✔Ondersteunt op de motorregeling ook directe componenttests zoals cilinderbalans en het uitschakelen van cilinders.
✔Bruikbaar op buitenboordmotoren en binnenboordinstallaties, omdat de G3-elektronica in beide terugkomt.

AANDACHTSPUNTEN

✕De DTS G3 levert geen foutcodes; van die module leest Jaltest meetwaarden, ECU-gegevens en kalibratiestanden.
✕Alleen voor de G3-generatie; oudere Mercury-elektronica heeft een eigen aansluiting, met de 4-pins JDC603A en de 2-pins JDC614A.
✕Ook de oudere MEFI 1-4-elektronica heeft een tienpolige stekker met een eigen kabel (JDC604.9), dus het pinaantal alleen is niet genoeg om te kiezen.
✕Welke motorregeling u aantreft, hangt af van het vermogenstype: PCM-112 G3 op de 300 Verado V8, PCM-196 G3 op de 600 Verado V12.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Mercury-motoren met SmartCraft G3 uitlezen. De motorregeling draagt de volledige functieset, de gas- en keerkoppelbediening een beperktere.

Regeleenheden die u kunt benaderen

  • PCM G3: Motorregeling, bv. PCM-112 G3.
  • DTS G3: Gas- en keerkoppelbediening.

Wat u kunt doen

  • Foutcodes: Uit de motorregeling.
  • Meetwaarden: Op de PCM G3 en DTS G3.
  • Componenttests: Cilinderbalans, cilinders uit.
  • Parameters: Op de motorregeling.
  • Kalibratie: Op de PCM G3 en DTS G3.
  • Onderhoud resetten: Na een servicebeurt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 10-pins stekker met paarse houder.
  2. Aansluiten: Steek de JDC617A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Mercury en het vermogenstype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 10-pins ECU-aansluiting van de SmartCraft G3-generatie. Onderstaande uitvoeringen staan in de Jaltest Marine-dekking; aan de paarse binnenhouder ziet u of u de G3-stekker voor u heeft.

Mercury (SmartCraft G3):

  • Verado V8: Onder meer de 300 Verado V8, met regeleenheid PCM-112 G3 en DTS G3.
  • Verado V10 en V12: Onder meer de 600 Verado V12, met regeleenheid PCM-196 G3 en DTS G3.
  • SeaPro: De zware uitvoeringen uit dezelfde G3-generatie.
  • Binnenboordinstallaties: Dezelfde G3-elektronica komt ook in binnenboordinstallaties voor.
💡
Goed om te weten: Mercury gebruikte per elektronicageneratie een andere diagnosestekker, en ook de oudere MEFI 1-4 heeft er tien. Deze kabel hoort bij de G3-stekker met de paarse binnenhouder en de vergrendelbeugel op de rug, die bij de motor onder de kap of in de motorruimte zit. Kijk naar de kleur van de binnenhouder voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Verloopkabel | Motorboot

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Le kit de câbles dont ce câble fait aussi partie. Si vous possédez déjà ce kit, il est inutile d'acheter le câble séparément.Fait partie du kit de câbles
Kit de câbles Marine

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • Marine

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
ECU 10 broches
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants
Vous pouvez modifier les réglages des calculateurs et effectuer des calibrages après une réparation ou un remplacement.Paramètres et calibrages
Vous pouvez réinitialiser l'indicateur d'entretien ou l'intervalle de service après une révision.Réinitialisation de l'entretien

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Calculateurs
PCM G3 (gestion moteur), DTS G3 (commande des gaz et de l'inverseur)
Numéro de référence
JDC617A

Autres caractéristiques

Toepassing
Mercury-motoren met SmartCraft G3-elektronica
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 en een licentie voor Jaltest Marine
