Jaltest  |  SKU : JDC603A

Jaltest (JDC603A) | Câble adaptateur Mercury 4 broches OBD - 16 broches OBD2 | Bateau à moteur

€74,95 TTC
€61,94 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

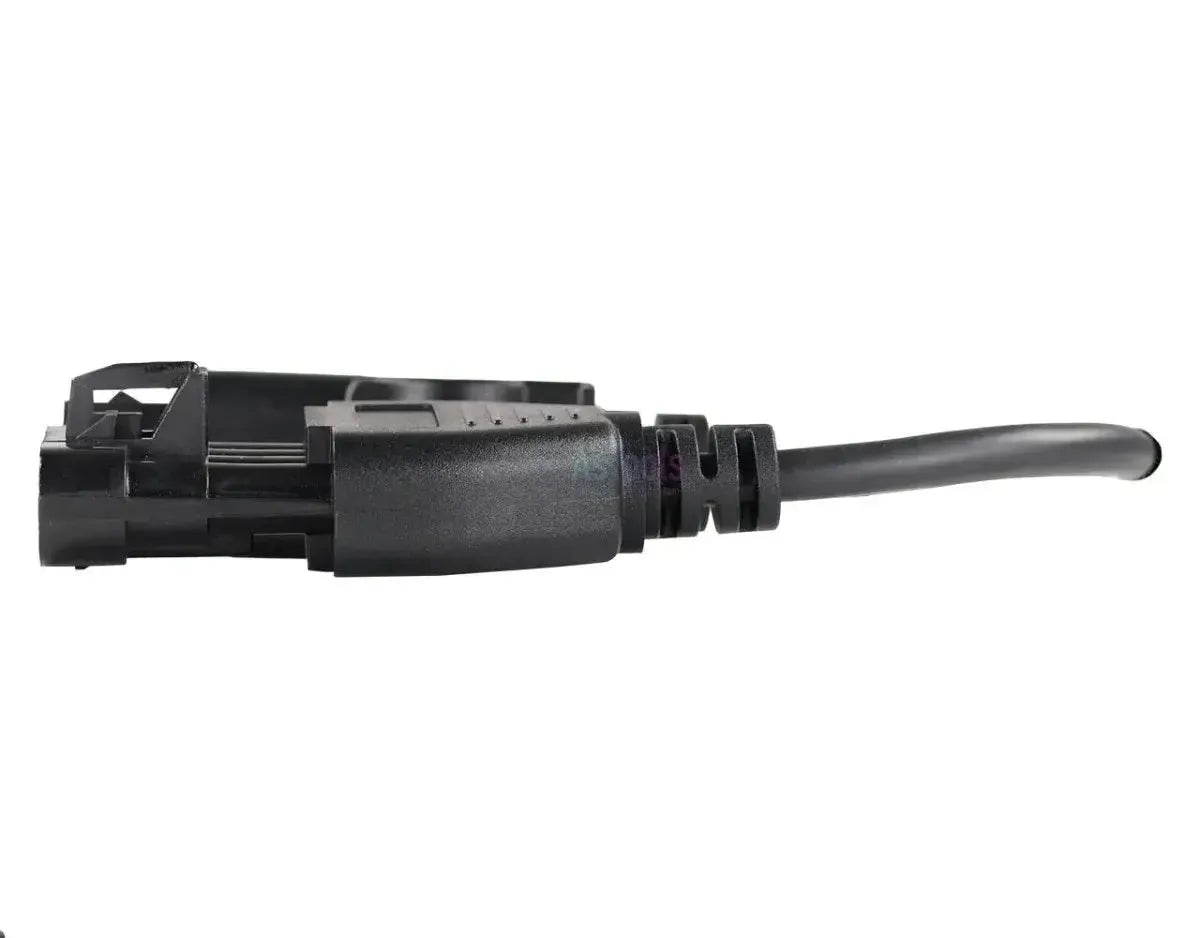

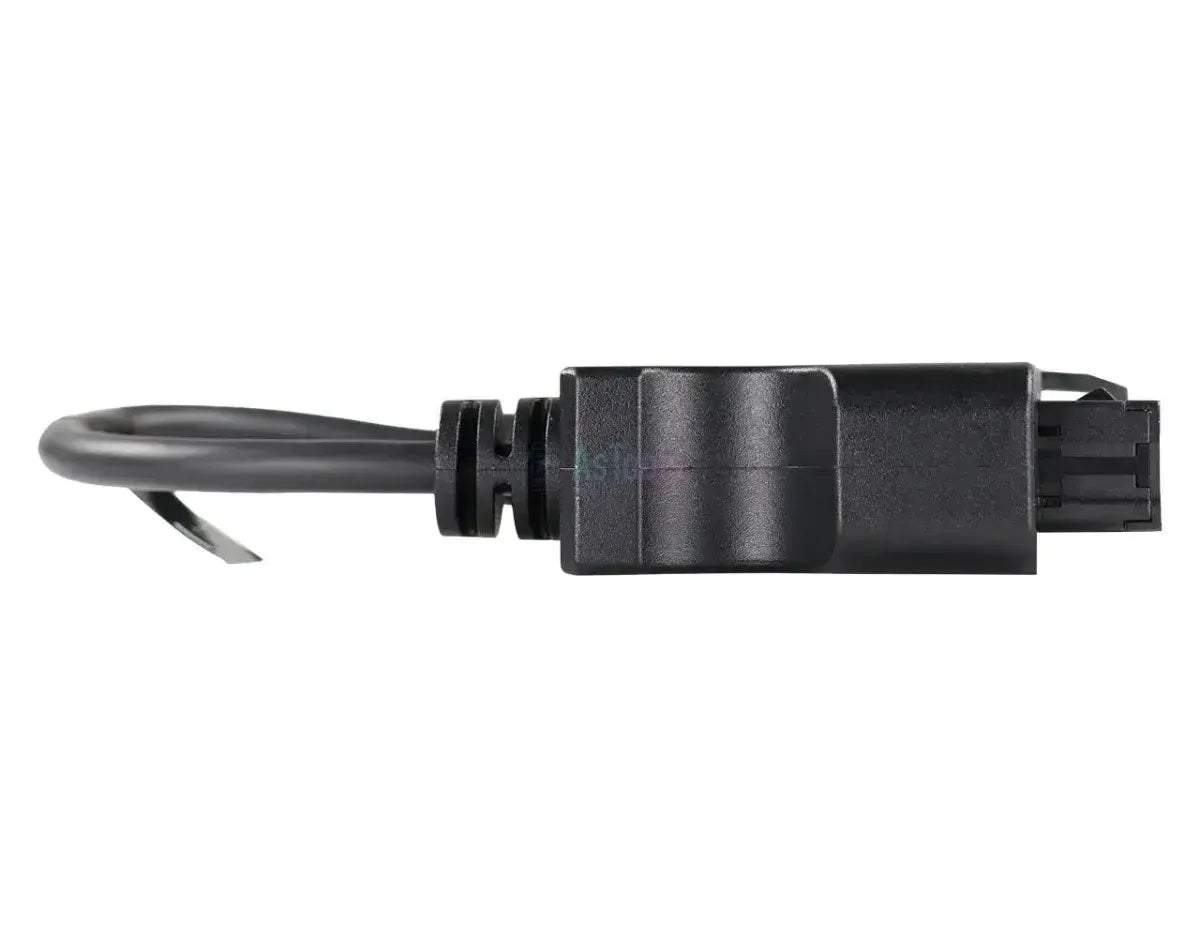

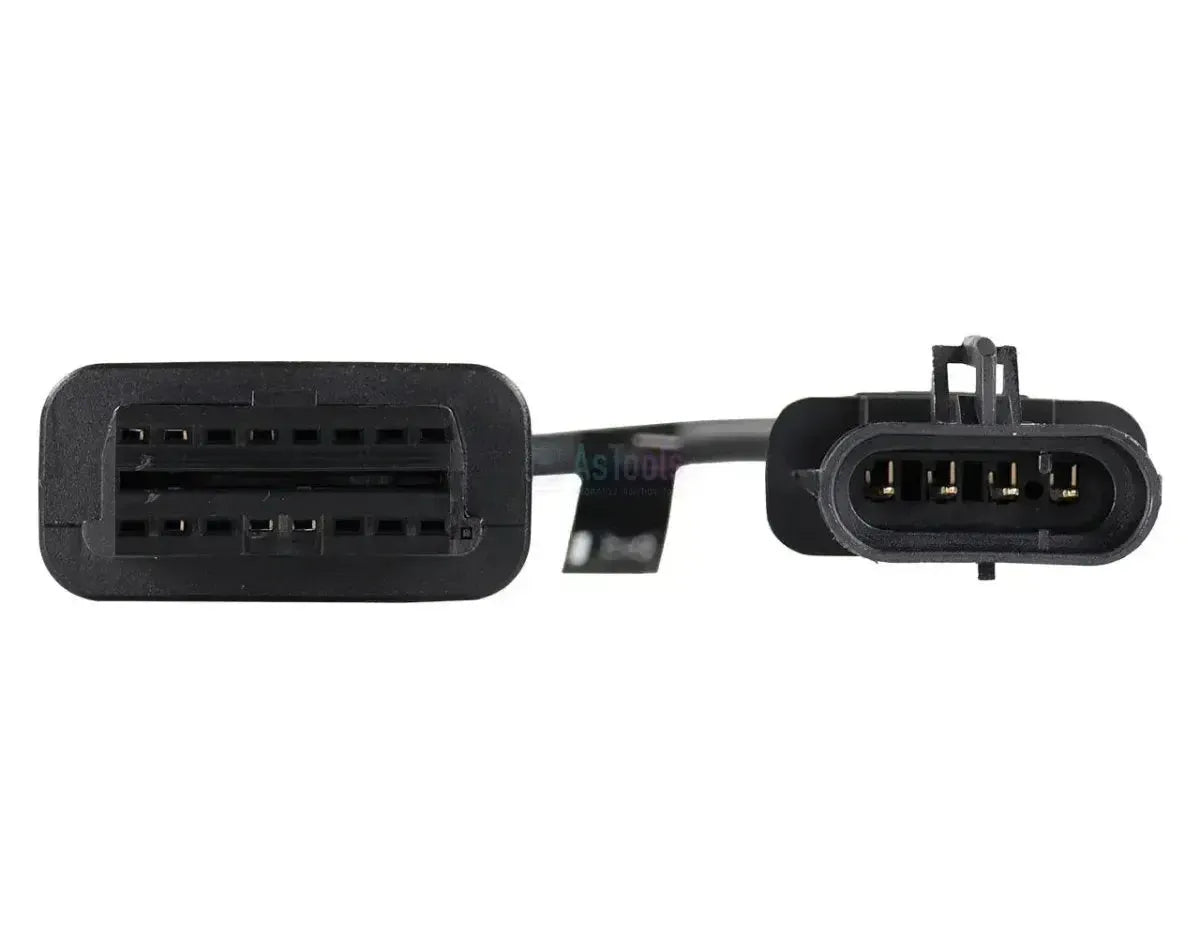

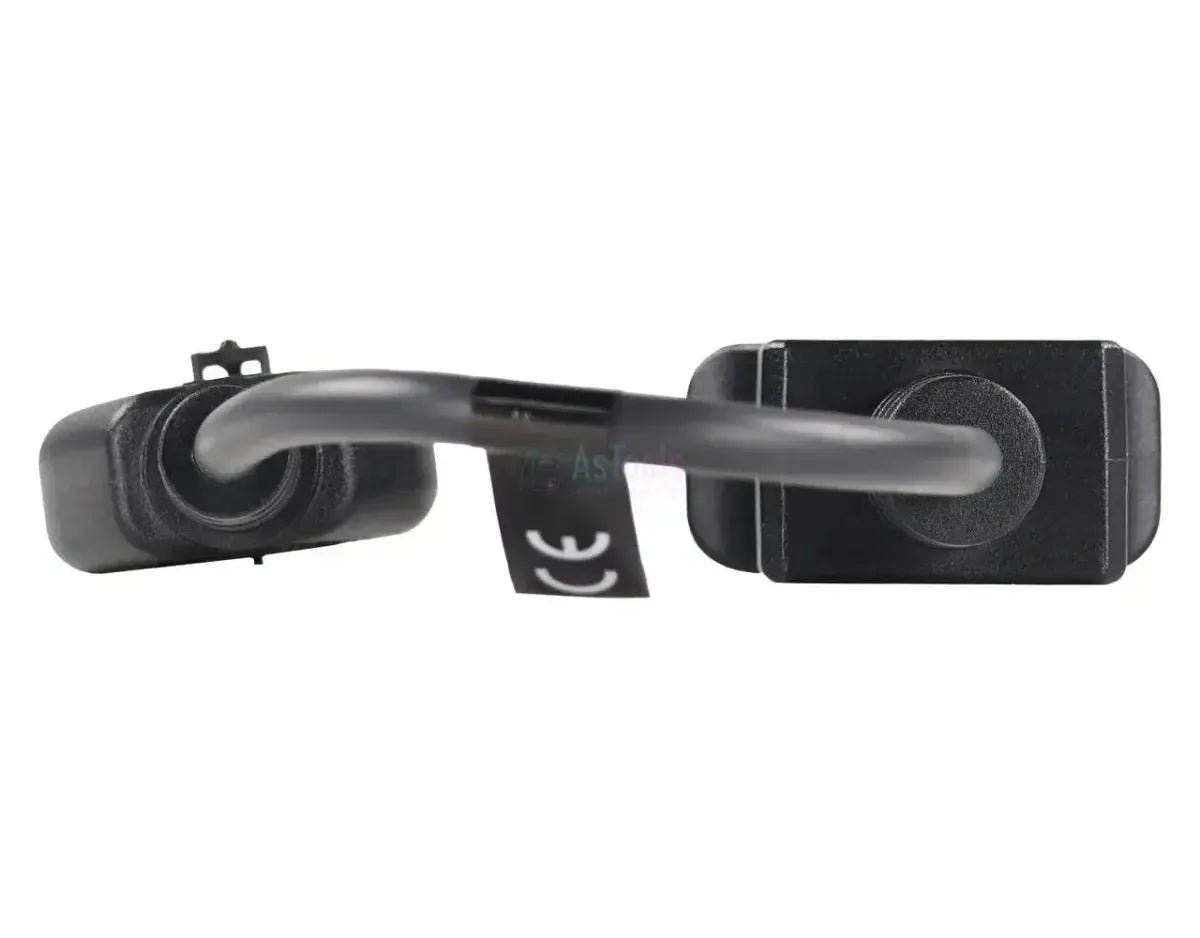

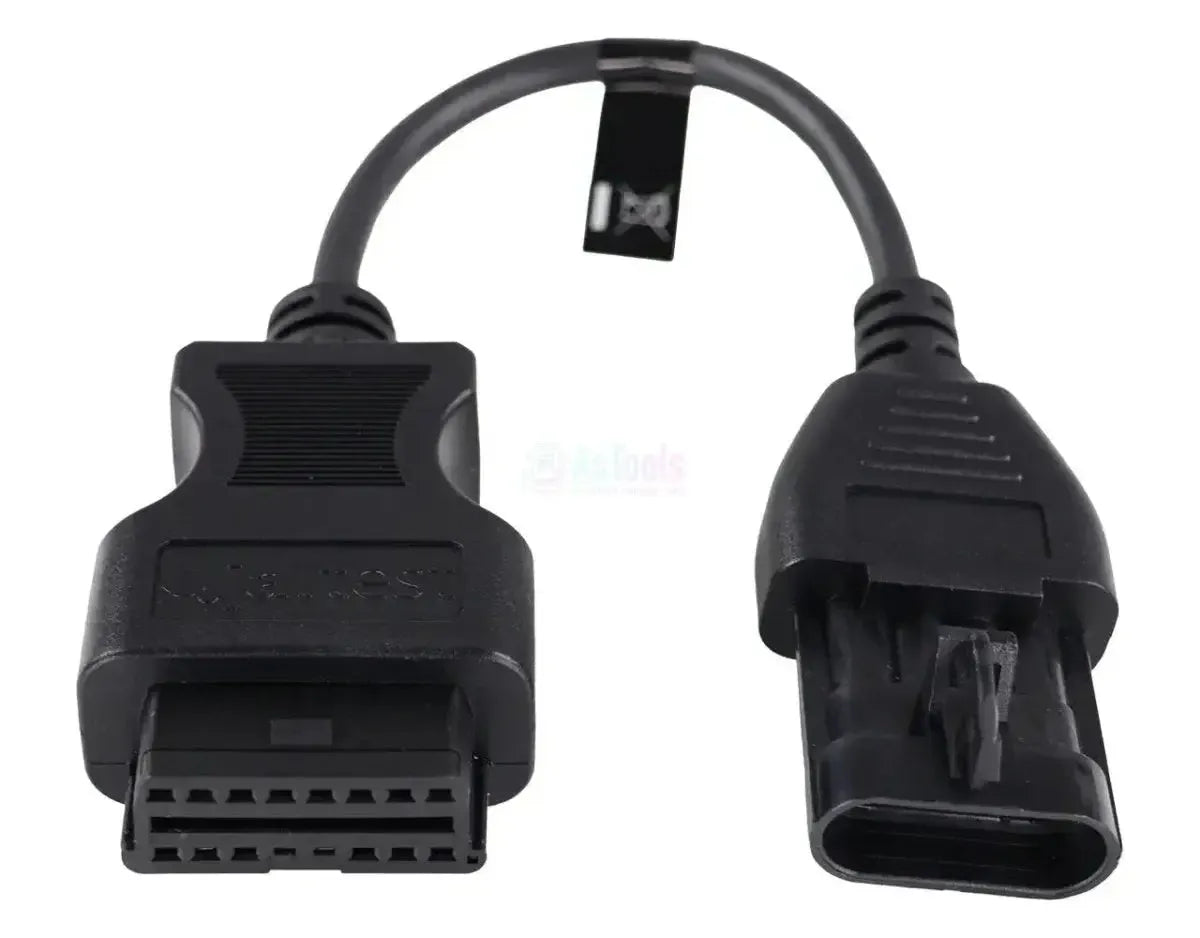

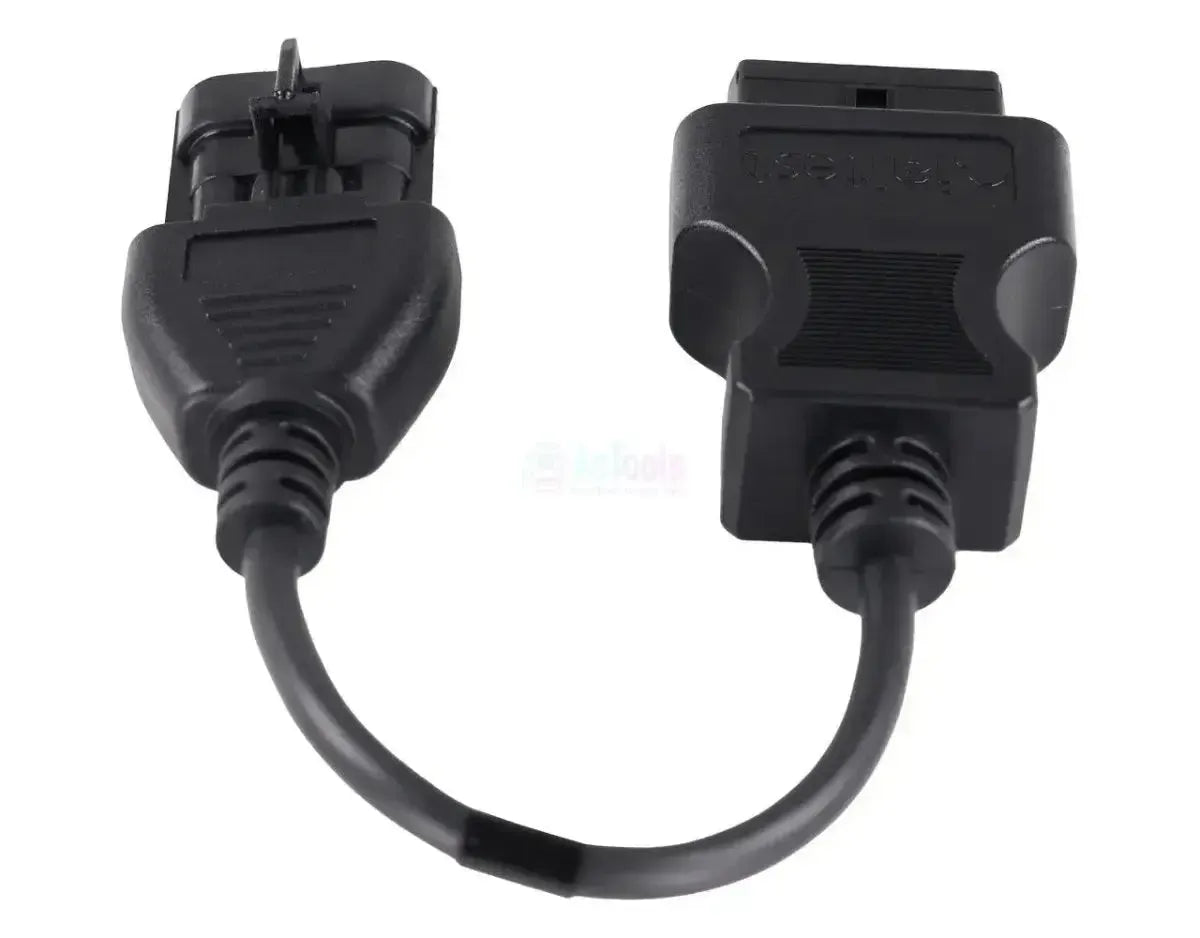

La Jaltest JDC603A relie la prise de diagnostic à 4 broches des moteurs marins Mercury à l'entrée OBD2 à 16 broches de votre câble de diagnostic Jaltest. Côté moteur se trouve une fiche noire plate et large à enveloppe arrondie, avec une languette de verrouillage sur le dessus. Mercury utilise cette même fiche sur les moteurs hors-bord et sur les moteurs in-bord MerCruiser. Le câble mesure 28 à 30 cm.

Derrière cette prise se trouvent les calculateurs moteur PCM-555 et ECM-555, le ECM-70 G3 et le ECM DFI des moteurs Optimax. Vous accédez également au DTS G3 pour la commande numérique des gaz et des passages de vitesses, ainsi qu'au TVM G3 pour le contrôle de cap. Sur les calculateurs 555, vous disposez de toutes les fonctions, y compris l'étalonnage et la réinitialisation ; sur le DTS G3, Jaltest ne lit pas les codes défaut. Le câble relève de Jaltest Marine.

POINTS FORTS

✔Sur le PCM-555 et le ECM-555, la liste complète des fonctions est disponible : codes défaut, valeurs de mesure, commande des composants, paramètres, étalonnage et réinitialisation.
✔Donne accès, en plus du calculateur moteur, au DTS G3 pour la commande des gaz et des passages de vitesses et au TVM G3 pour le contrôle de cap.
✔Un seul câble pour hors-bord et in-bord : Mercury utilise cette fiche à 4 broches sur les moteurs hors-bord et sur les blocs MerCruiser.
✔Fonctionne sans câble de rallonge avec la Jaltest Link V8.1 et avec la V9.

POINTS D'ATTENTION

✕Sur le DTS G3, Jaltest ne lit pas les codes défaut : seules les valeurs de mesure, l'étalonnage et les données en direct sont disponibles.
✕Avec le ECM DFI des moteurs Optimax, les paramètres, l'étalonnage et la réinitialisation ne sont pas disponibles.
✕Uniquement pour la fiche large à 4 broches : la prise A9 à 2 broches passe par le JDC614A, la prise MEFI à 10 broches par le JDC604.9 et la prise SmartCraft G3 par le JDC617A.
✕Pour l'utilisation, une Jaltest Link et une licence active pour Jaltest Marine sont nécessaires ; elles ne sont pas fournies avec le câble.

Applications et fonctionnalités

Par cette connexion, vous accédez avec le logiciel Jaltest au calculateur moteur du Mercury et à l'électronique de commande de bord. L'étendue des fonctions varie selon le calculateur : sur les PCM- et ECM-555, vous disposez de toutes les fonctions, sur le DTS G3 de la moindre. Les unités ci-dessous proviennent de la couverture Mercury de Jaltest Marine.

Calculateurs accessibles

  • PCM-555 et G3 : Moteur, liste complète des fonctions.
  • ECM-555 et G3 : Moteur, liste complète des fonctions.
  • ECM-70 G3 : Moteur, liste complète des fonctions.
  • ECM DFI : Optimax, sans paramètres.
  • DTS G3 : Gaz et passages de vitesses, sans codes défaut.
  • TVM G3 : Contrôle de cap, codes défaut et données en direct.

Ce que vous pouvez faire

  • Codes défaut : Lecture et effacement après réparation.
  • Valeurs de mesure : Suivi en direct moteur en marche.
  • Composants : Commande directe des actionneurs.
  • Paramètres et réinitialisation : Sur les PCM- et ECM-555.
  • Étalonnage : Sur les unités 555 et le DTS G3.

Mode d'emploi

  1. Repérer la fiche : Fiche large à 4 broches sur le moteur.
  2. Brancher : Insérez le JDC603A dans la fiche.
  3. Connecter la Link : Côté OBD2 sur le câble Jaltest.
  4. Contact : Mettez le contact.
  5. Lecture : Sélectionnez Mercury et la série moteur.

Véhicules et applications compatibles

La fiche fait foi, non le modèle. Ce câble convient à tout moteur Mercury doté de la prise à 4 broches, hors-bord et in-bord. Jaltest Marine couvre les séries ci-dessous dans la gamme Mercury ; pour savoir si vous disposez du bon câble, regardez la fiche plate et large avec sa languette de verrouillage, et non le numéro de type du moteur.

Mercury hors-bord :

  • Série Fourstroke : 15 à 300 ch, y compris les versions Jet Fourstroke.
  • Série Verado : 135 à 600 ch.
  • Série Optimax : 75 à 250 ch.
  • Pro XS, Pro Max et SeaPro : 15 à 500 ch.

Mercury MerCruiser intrabord :

  • Versions MPI et MAG : Notamment les 4,3, 5.0, 5.7, 6.2, 7.4, 8.1 et 8.2.
  • Autres : Les moteurs 496 MAG, Scorpion et Vazer.
💡
Bon à savoir : Le raccordement se trouve dans le compartiment moteur, sur le moteur ou à côté de celui-ci. Mercury utilise trois connecteurs de diagnostic côte à côte : ce connecteur large à 4 broches, un petit connecteur à 2 broches ovale avec deux ouvertures rondes et un connecteur MEFI à 10 broches avec une double rangée de broches. Comptez le nombre de broches de votre moteur avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC603A) | Mercury 4 broches OBD - 16 broches OBD2 Câble adaptateur | Bateau à moteur

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • Marine

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
4 broches
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct

Dimensions et poids

Calculateurs
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Numéro de référence
JDC603A

Autres caractéristiques

Application
Moteurs hors-bord Mercury et moteurs intrabord MerCruiser avec prise de diagnostic à 4 broches
Longueur
28 - 30 cm
Élément d'un kit de câbles
Kit de câbles marine vessel (70002008), intrabord (70002009) et hors-bord (70002025)
