Jaltest  |  SKU : MDC02

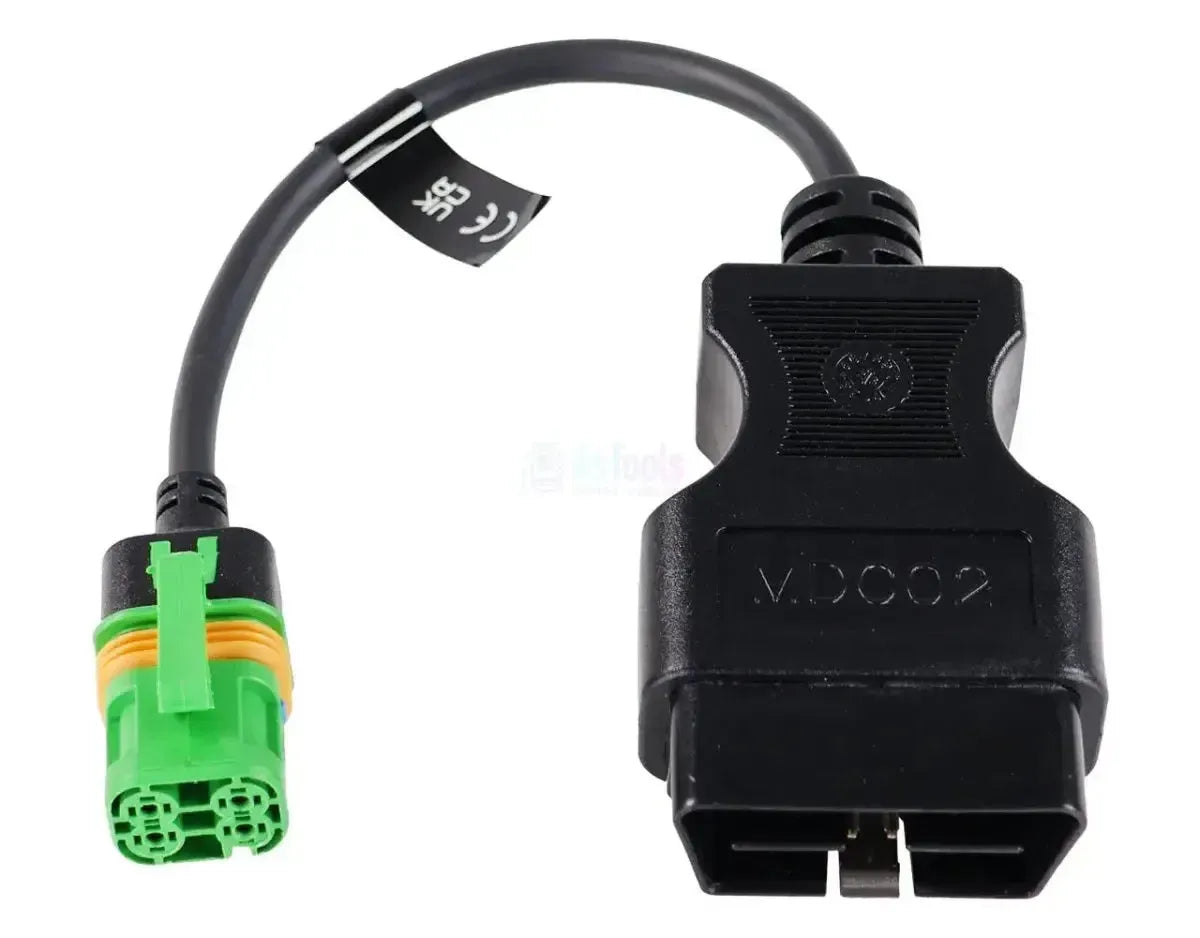

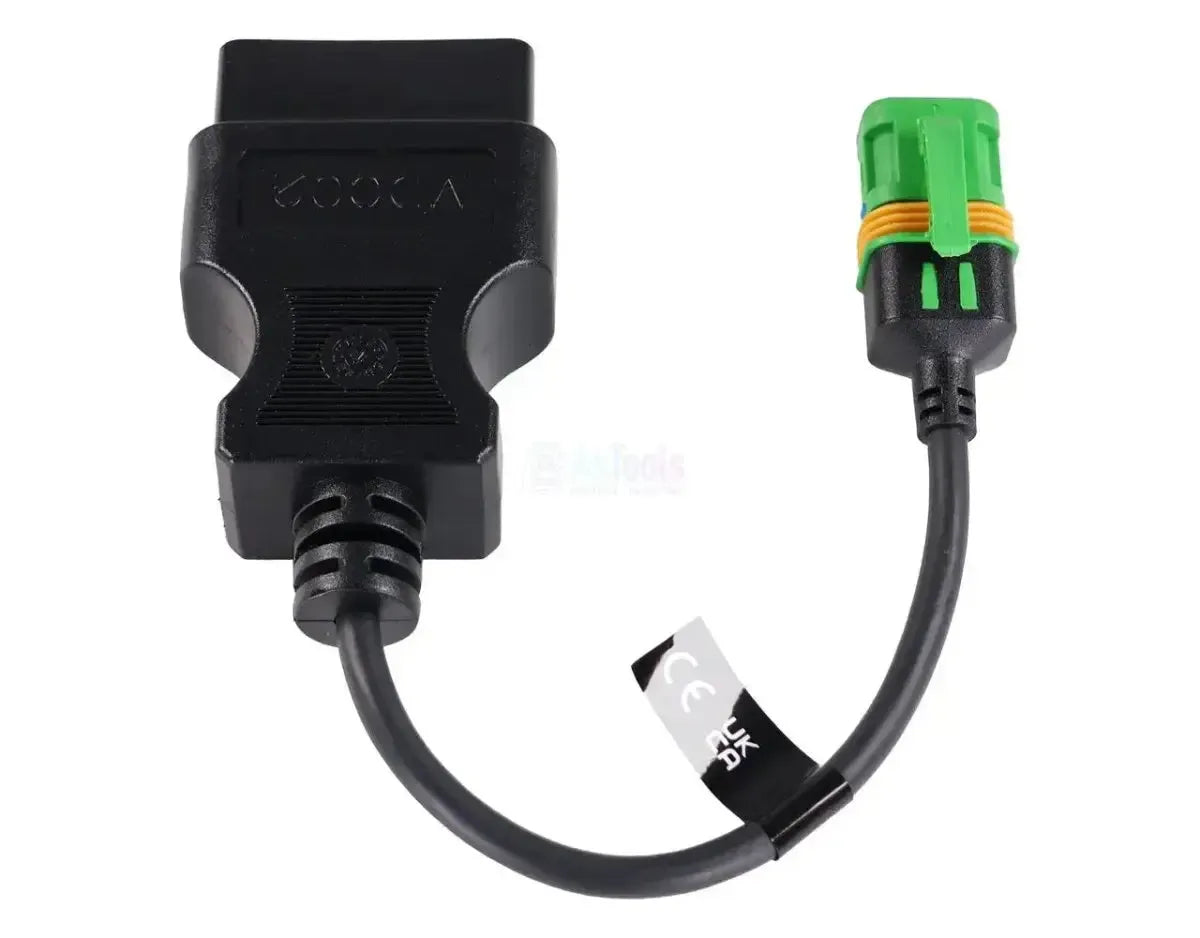

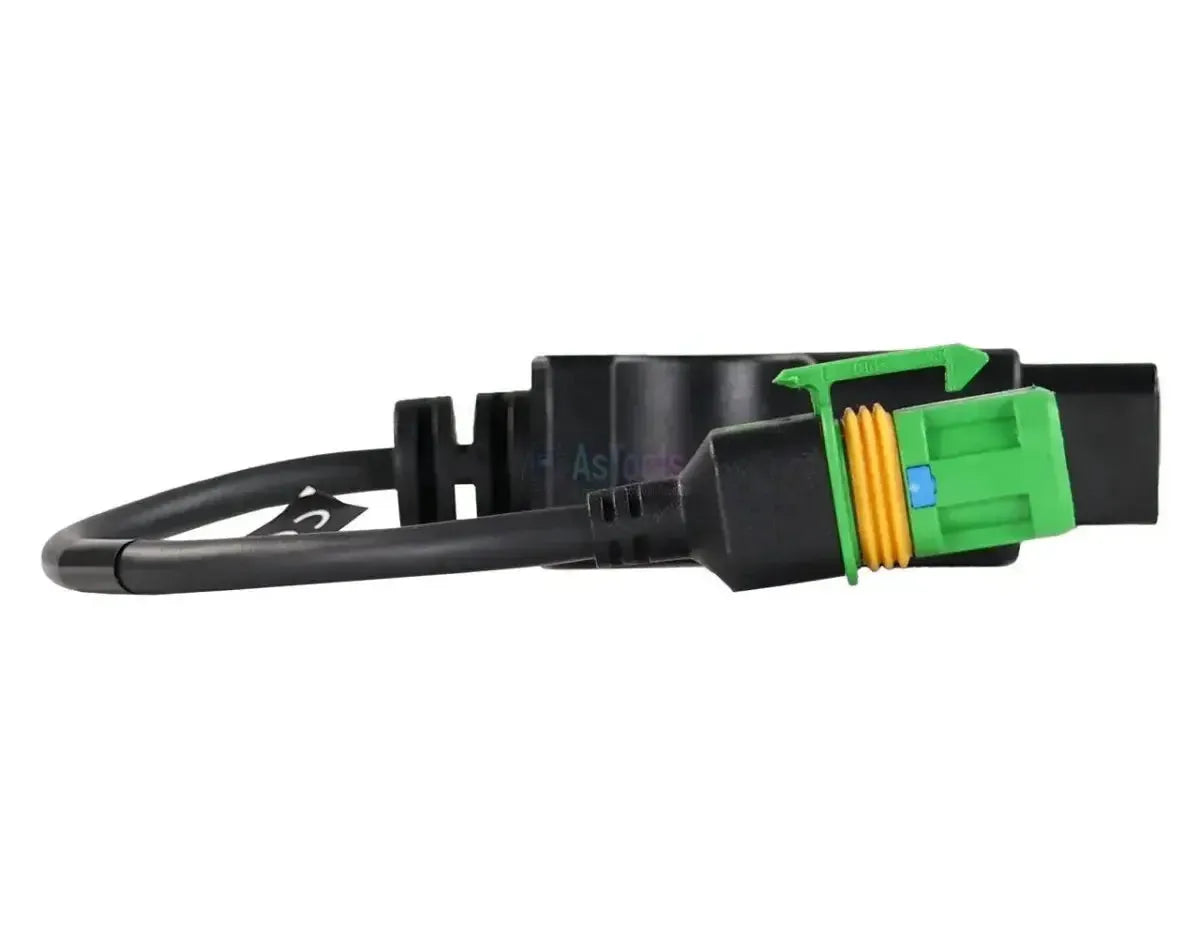

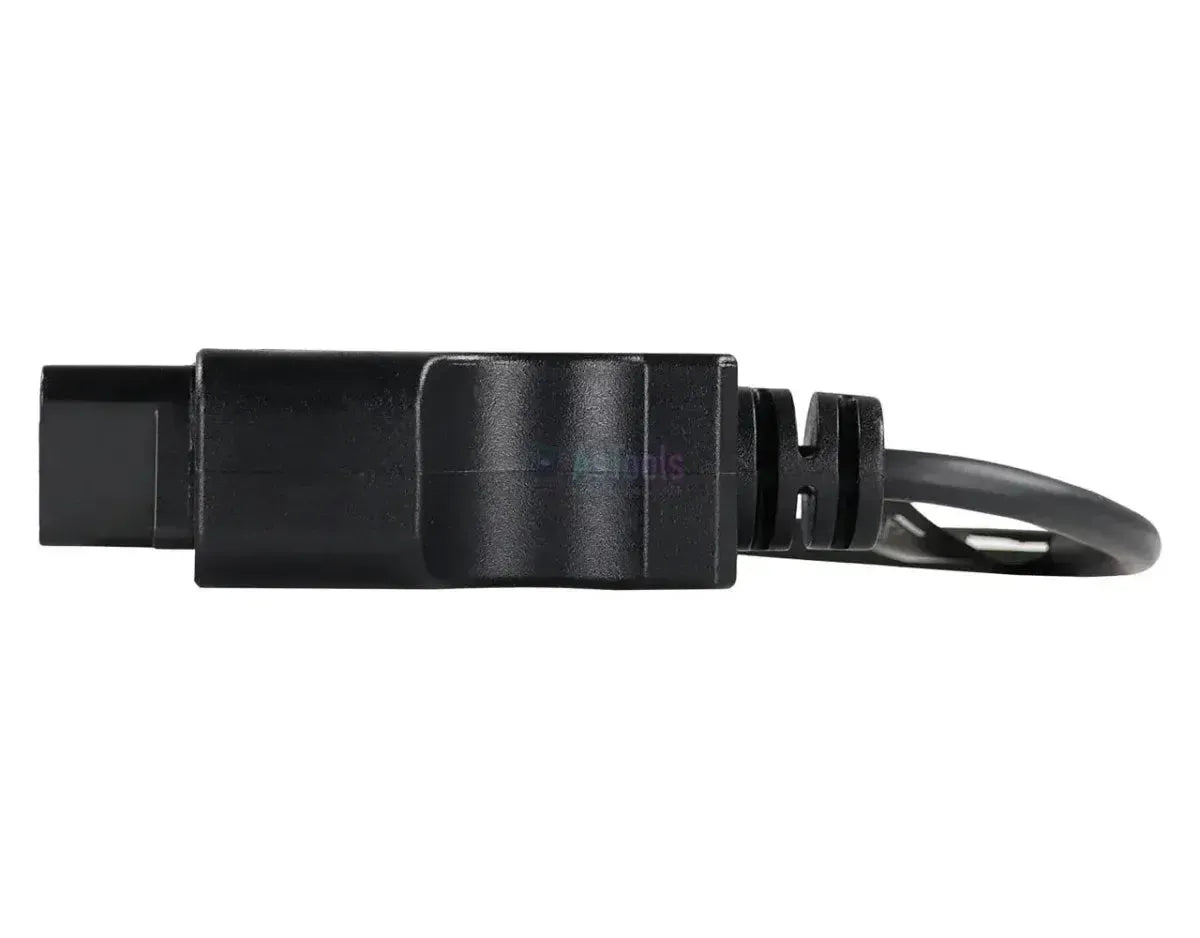

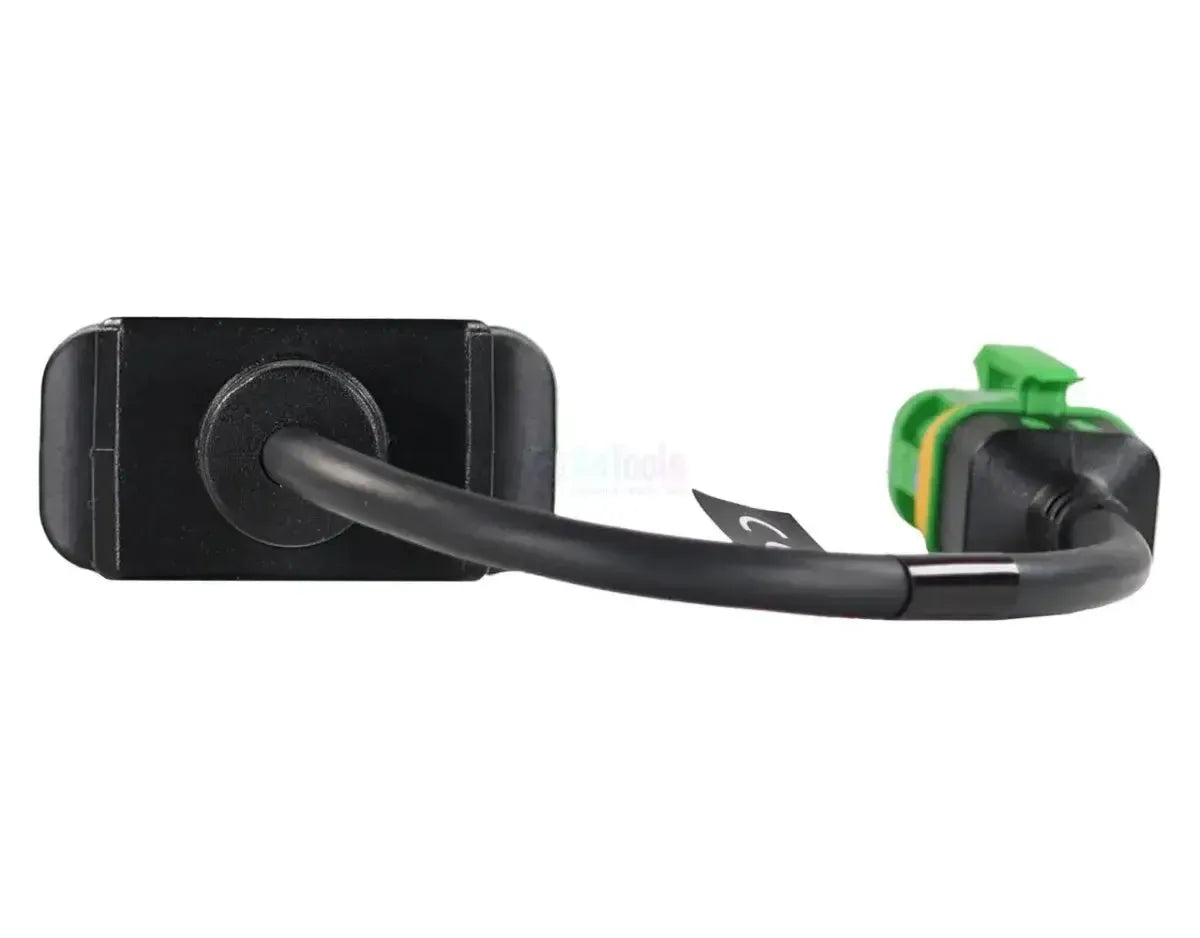

Jaltest (MDC02) | Câble adaptateur Knorr-Bremse 4 broches EBS - 16 broches OBD2 | Véhicule utilitaire

€109,95 TTC
€90,87 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

De Jaltest MDC02 is de testkabel tussen de groene 4-polige EBS-aansluiting (twee rijen van twee) van de Knorr-Bremse-module in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de module aan, dus niet op de diagnoseaansluiting van het voertuig. Het snoer meet 24 tot 26 cm.

Met deze verbinding bouwt de Jaltest ETM zelf de communicatie met de modulator op, alsof hij de regeleenheid is. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de EBS-modules van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔U benadert het onderdeel los van de regeleenheid: De ETM bouwt zelf de communicatie op.
✔Voorkomt onnodig demonteren: Blijkt de modulator goed te werken, dan hoeft hij er niet af.
✔Maakt de geavanceerde diagnose van een EBS-modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕EBS-modules van Knorr-Bremse buiten MAN bereikt u niet met deze kabel; daarvoor zijn de MDC04 en de MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat welke componenten de ETM op die manier bereikt en wat u er in de werkplaats mee vaststelt.

Wat de Jaltest ETM dekt

  • EBS-modulator Wabco: Generatie 1, 2 en 3.
  • EBS-modulator Knorr-Bremse: Generatie 2 en 3.
  • Trailer control: Knorr-Bremse, trailerrem.
  • Wielsnelheidssensoren: Inductief, ABS en EBS.
  • Remblokslijtage: Sensoren voor de blokdikte.

Wat u kunt doen

  • Geïsoleerd testen: ETM neemt de rol van de ECU over.
  • Defect vaststellen: Onderdeel of installatie.
  • Modulator doormeten: Geavanceerde diagnose.
  • End of Line-test: Bevestigt dat het onderdeel werkt.

Zo gebruikt u hem

  1. Connector checken: Groen, 4-polig, twee rijen van twee.
  2. Op de module: Sluit de MDC02 aan op de EBS-module.
  3. ETM koppelen: OBD2-kant op de Jaltest ETM.
  4. Voeding: De ETM gevoed vanaf de voertuigaccu.
  5. Test starten: Diagnose of End of Line-test.

Compatibele modules en toepassingen

Bepalend is de module en de kleur van de connector, niet het voertuig. Deze kabel hoort bij de EBS-modules van Knorr-Bremse in MAN-voertuigen met de groene 4-polige aansluiting. U sluit hem op de module zelf aan en niet op de diagnoseaansluiting in de cabine.

MAN:

  • Knorr-Bremse EBS-modules: Met de groene 4-polige connector (2x2).

Andere uitvoeringen:

  • Grijze connector: Daarvoor is de MDC03.
  • Knorr-Bremse buiten MAN: Daarvoor zijn de MDC04 en de MDC05.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: Hardware, software en licentie van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De connector van deze kabel is groen, die van de MDC03 is grijs. Leg de connector op de modulator naast de foto en kies op kleur. Controleer ook tot wanneer uw Jaltest-softwarelicentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC02) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Caractéristiques techniques

Général

Le fabricant du câble ou du kit. Vous savez ainsi qu'il convient à votre équipement Jaltest.Marque
Jaltest (Cojali)
Le type d'article : câble de test pour un composant, adaptateur, câble d'interface ou kit complet.Type d'article
Câble de test

Connexions

Le connecteur qui relie le câble à Jaltest ETM ou Link. Il doit correspondre à votre appareil.Connecteur côté interface
OBD2 à 16 broches
Le connecteur qui se branche sur le composant ou le modulateur. Il détermine sur quel composant vous pouvez brancher le câble.Connecteur côté composant

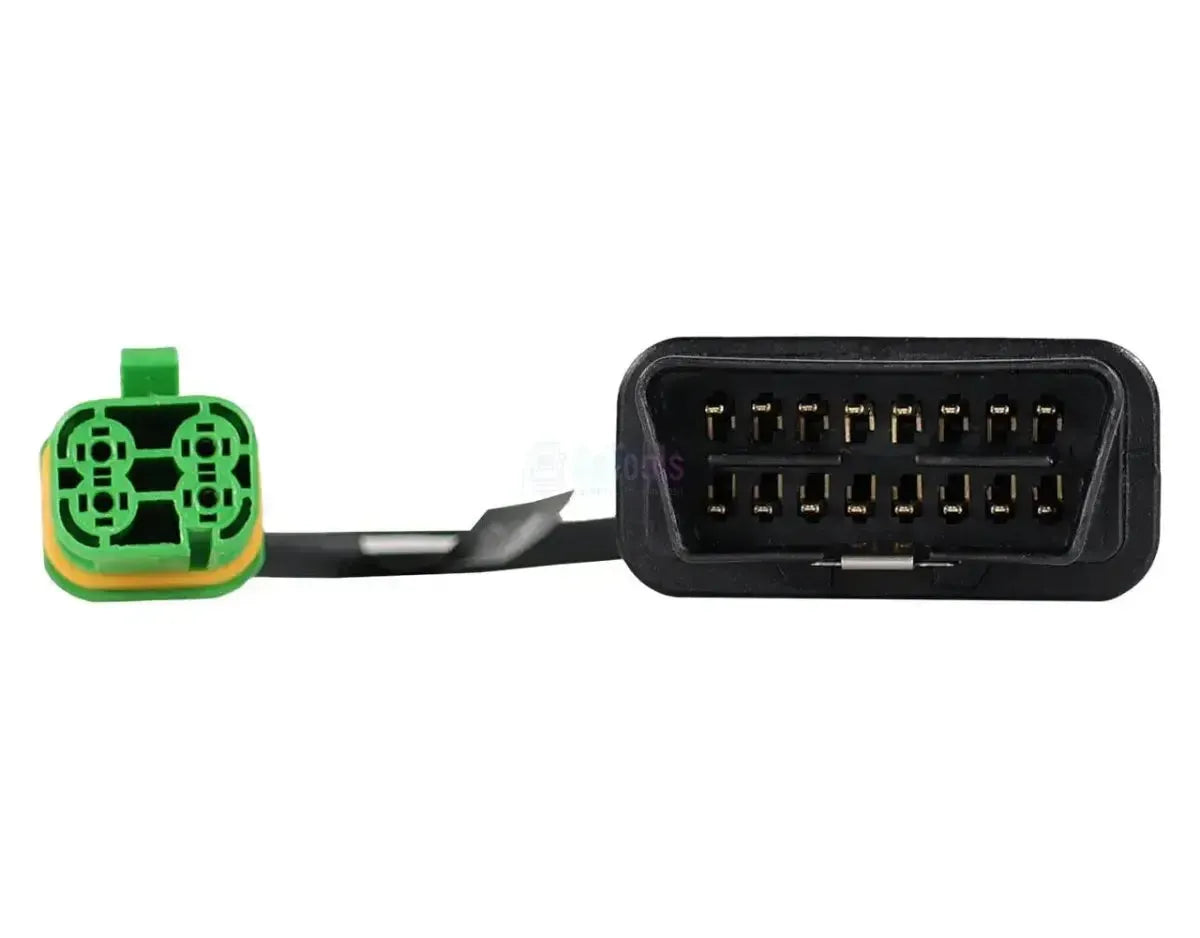

Connecteur vert à 4 broches (2x2)

Fonctions de test

L'ETM remplace le calculateur. Vous voyez ainsi si le composant est défectueux ou si la panne se situe ailleurs.Test du composant hors véhicule
Un contrôle final confirmant le bon fonctionnement du composant, par exemple après une réparation.Test de fin de ligne (EOL)

Licence

La licence Jaltest nécessaire pour utiliser l'ETM avec ce câble. Sans la licence adéquate, il ne fonctionne pas.Licence logicielle requise
  • CV
  • Modular
Indique si ce câble est déjà inclus dans le kit ETM. Sinon, vous l'achetez séparément en complément.Inclus dans le kit ETM

Dimensions

La longueur du câble. Un câble plus long offre plus de liberté pour accéder au composant.Longueur du câble
24 à 26 cm
Numéro de référence
MDC02
Module Jaltest
Jaltest ETM
Calculateurs
Modulateur EBS

Autres caractéristiques

Toepassing
De EBS-modules van Knorr-Bremse in MAN-voertuigen
Interface
Jaltest Link V8.1 en V9
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
