Jaltest  |  SKU : JDC209A

Jaltest (JDC209A) | Câble adaptateur DAF 16 broches OBD1 - 16 broches OBD2 | Camion

€109,95 TTC
€90,87 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

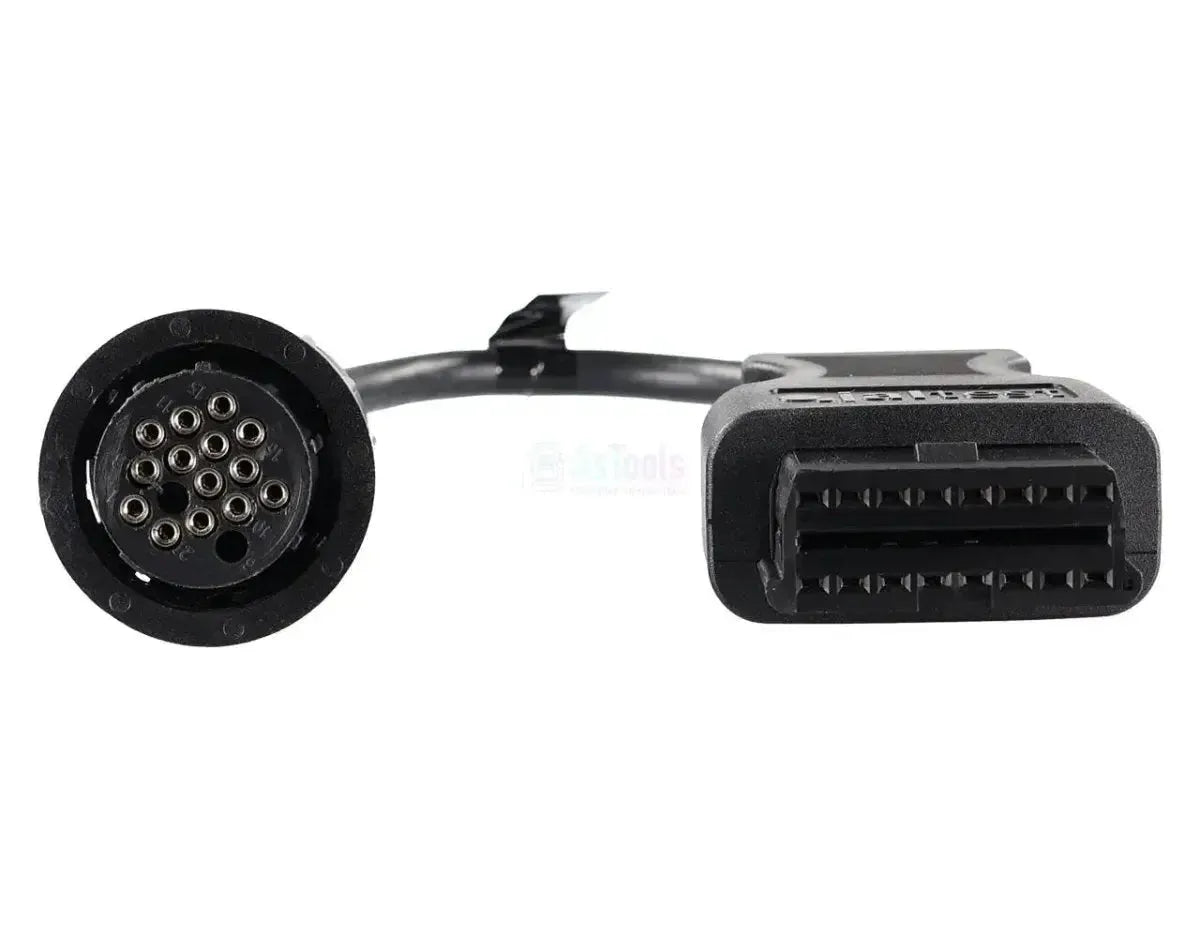

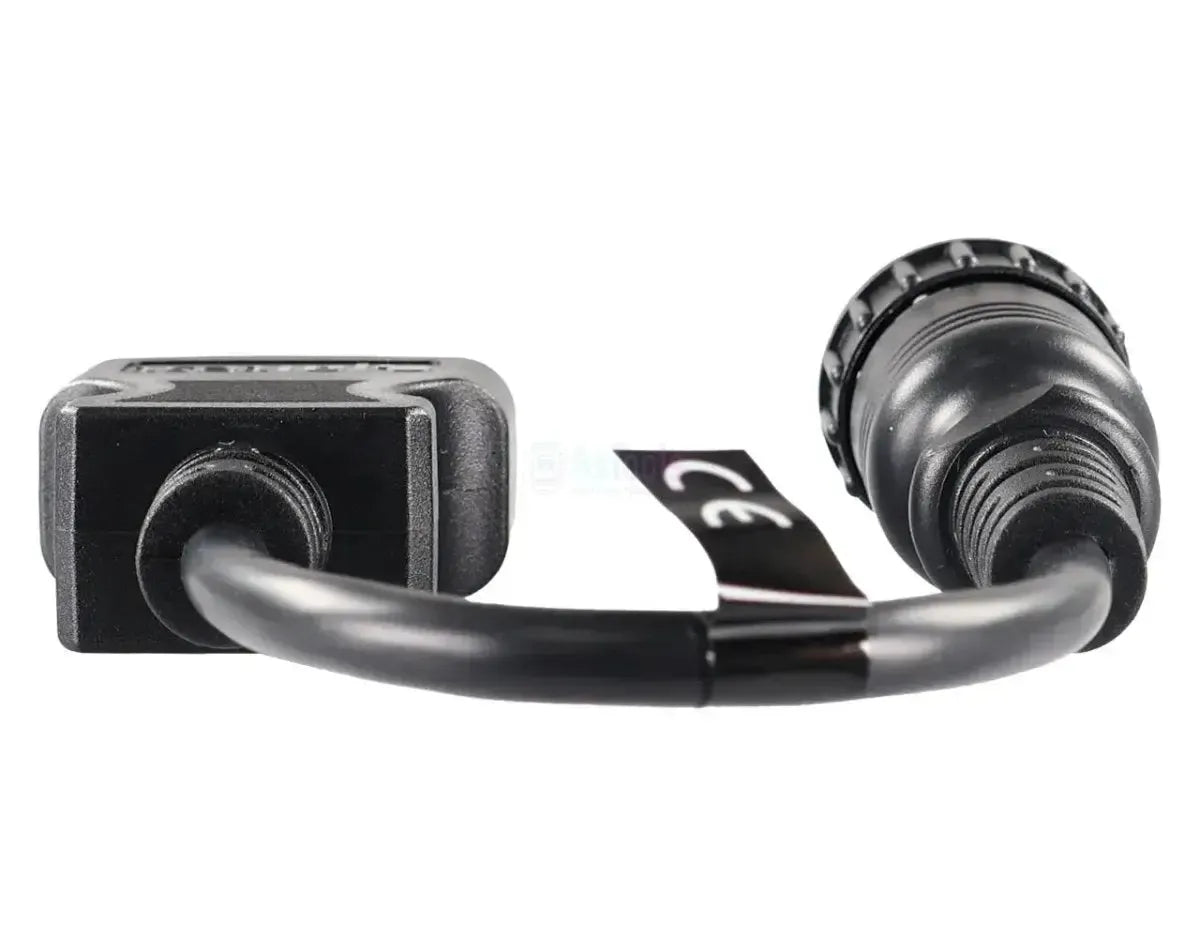

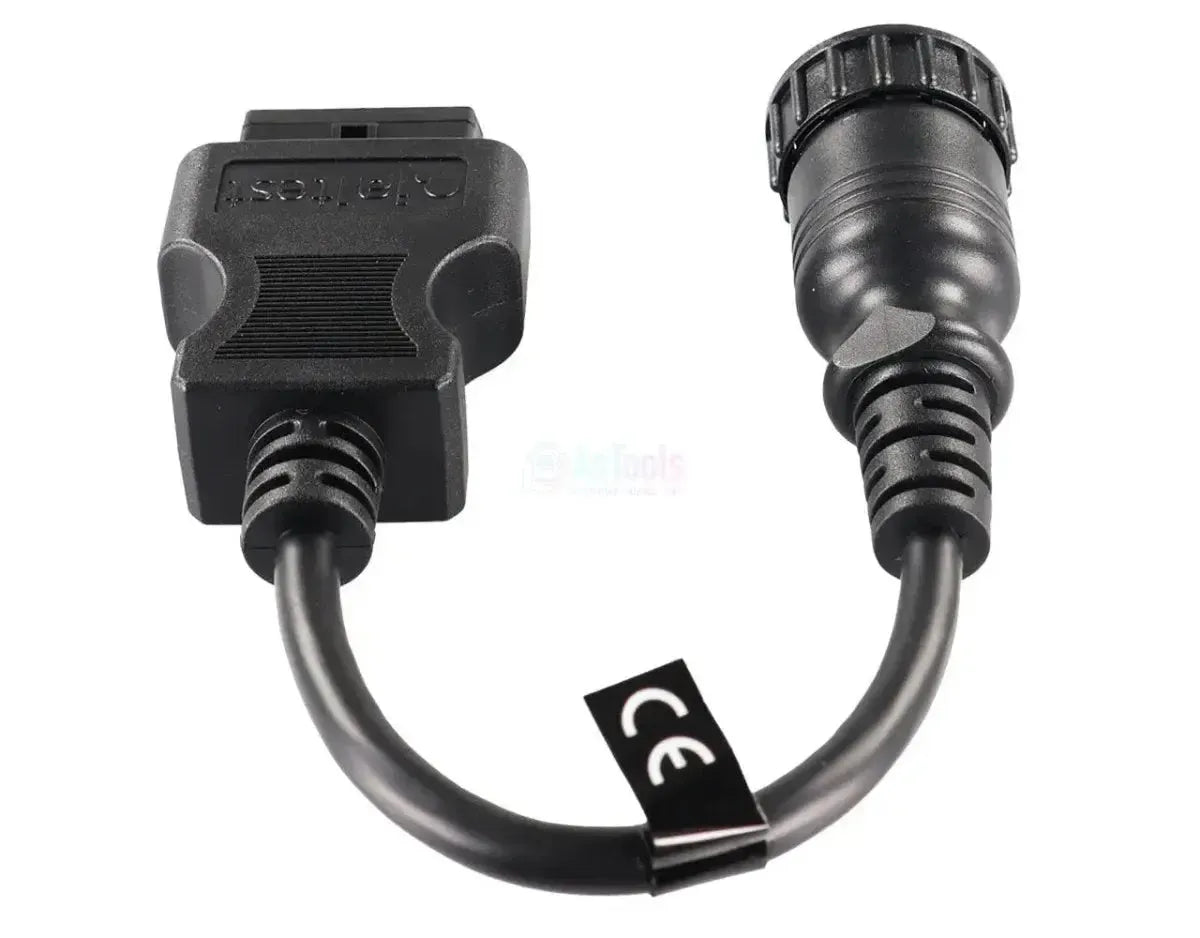

De Jaltest JDC209A verbindt de merkeigen 16-polige diagnoseaansluiting van oudere DAF-vrachtwagens met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een ronde zwarte connector met een geribbelde koppelring die u vastdraait. In het grijze front liggen zestien genummerde posities, waarvan er veertien een bus dragen. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden van de DAF-generaties van vóór de gestandaardiseerde aansluiting. Afhankelijk van model en bouwjaar zijn dat de motorregelingen UPEC en EDC Cummins Celect van de 95XF, op de CF-serie de voertuigcomputer VIC en de bak AS Tronic, en verder rem-, luchtverings- en tachograafsystemen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de motorregelingen UPEC met unitpompen en EDC Cummins Celect van de 95XF.
✔Op de CF-serie ook de centrale voertuigcomputer VIC, de bak AS Tronic en het instrumentenpaneel DIP-4.
✔Remmen (ABS en EBS), luchtvering (ECAS-2 en ECAS-3) en de tachograaf (MTCO en DTCO) staan in dezelfde dekking.
✔Eén kabel voor de 95XF en XF95 en voor de eerste CF- en LF-generaties met deze ronde aansluiting.

AANDACHTSPUNTEN

✕De voertuigzijde is rond met een koppelring, niet de platte D-vormige OBD2-stekker; het getal 16 slaat op het aantal posities in dat ronde front.
✕Vanaf Euro IV (oktober 2005) ging DAF over op de 16-pins OBD2-aansluiting; bij Euro 4 of nieuwer heeft u deze kabel niet nodig.
✕De dekking verschilt per generatie: De 95XF heeft geen centrale voertuigcomputer, de CF85 wel, plus onderhoudssysteem en extra verwarmingsmodules.
✕Voor gebruik zijn een Jaltest Link en een licentie voor Jaltest CV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere DAF-vrachtwagens met de Jaltest Link uitlezen. Welke eenheden aanwezig zijn, hangt af van model en bouwjaar: Een 95XF draagt duidelijk minder elektronica dan een CF85. Onderstaande eenheden komen uit de DAF-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • UPEC: Motorregeling met unitpompen.
  • EDC Cummins Celect: Motor met unitinjectoren.
  • VIC: Centrale voertuigcomputer.
  • AS Tronic: Gerobotiseerde versnellingsbak.
  • ABS C / D / D-E, EBS / EBS 2: Remmen.
  • EST-32 / EST-42: Hulprem, retarder.
  • ECAS-2 4x2 / 6x2, ECAS-3: Luchtvering.
  • MTCO en DTCO: Tachograaf.
  • DIP-4 en Service: Instrumenten en onderhoud.
  • EMAS: Elektrohydraulische meerassturing.
  • ACH-EA en ACH-EW: Lucht- en waterverwarming.
  • Startonderbreker: Met ALS-S en CDS-3.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen naar de regeleenheid.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.
  • Onderhoud: Teller resetten via Service.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde 16-polige aansluiting in de cabine.
  2. Aansluiten: Draai de koppelring van de JDC209A vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Software starten: Open Jaltest CV op de pc.
  5. Uitlezen: Kies DAF, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke DAF met de ronde 16-polige diagnoseaansluiting. Onderstaande series voert Jaltest CV in de dekking. Het eindjaar volgt de Euro IV-overgang (typegoedkeuring oktober 2005, alle registraties oktober 2006), waarna de 16-pins OBD2-aansluiting het overnam.

DAF:

  • 95XF: 1997 - 2002
  • XF95: 2002 - 2006
  • CF65: 2001 - 2006
  • CF75: 2001 - 2006
  • CF85: 2001 - 2006
  • LF45: 2001 - 2006
  • LF55: 2001 - 2006
💡
Goed om te weten: De DAF-aansluiting is rond, met een geribbelde koppelring en een grijs front waarin de posities genummerd staan. Van de zestien posities zijn er veertien bezet. De platte, D-vormige OBD2-stekker telt ook zestien posities, maar hoort bij DAF-vrachtwagens vanaf Euro IV. Bekijk de aansluiting in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC209A) | DAF 16-pins OBD1 - 16-pins OBD2 Verloopkabel | Vrachtwagen

Caractéristiques techniques

Généralités

La marque du câble ou de l'adaptateur. Elle doit souvent correspondre à la marque de votre appareil de diagnostic.Marque
Jaltest
Le type de produit : un câble adaptateur seul, un adaptateur sans câble ou un kit complet.Type de produit
Câble adaptateur
Le kit de câbles dont ce câble fait aussi partie. Si vous possédez déjà ce kit, il est inutile d'acheter le câble séparément.Fait partie du kit de câbles
Kit de câbles camions et bus

Compatibilité

La marque d'appareil de diagnostic avec laquelle le câble fonctionne. Un câble d'une marque ne convient généralement pas à un testeur d'une autre marque.Appareil de diagnostic compatible
  • Jaltest
La version de l'interface Jaltest Link compatible avec le câble. Certains câbles fonctionnent uniquement avec la dernière V9.Version de Jaltest Link
  • Link V8.1
  • Link V9
Le module Jaltest nécessaire pour utiliser le câble. Sans la licence adaptée, le câble ne fonctionne pas.Module logiciel Jaltest
  • CV véhicules utilitaires

Connexions

Le connecteur qui se branche sur la prise diagnostic du véhicule ou de l'engin. Il doit correspondre exactement.Connecteur côté véhicule
OBD1 16 broches
Le connecteur côté appareil de diagnostic ou interface. Le plus souvent un connecteur OBD2 à 16 broches.Connecteur côté appareil
OBD2 à 16 broches

Fonctions de diagnostic

Vous voyez les valeurs de mesure actuelles des capteurs lorsque le véhicule tourne. Utile pour localiser les pannes.Affichage des données en direct
Vous pouvez activer des composants pour vérifier s'ils sont défectueux. Cela évite de longues recherches.Commande des composants
Vous pouvez réinitialiser l'indicateur d'entretien ou l'intervalle de service après une révision.Réinitialisation de l'entretien

Dimensions et poids

La longueur du câble. Un câble plus long offre plus de liberté de mouvement avec une prise difficile d'accès.Longueur du câble
30 cm
Numéro de référence
JDC209A

Autres caractéristiques

Toepassing
DAF 95XF, XF95, CF- en LF-serie met de ronde 16-polige diagnoseaansluiting
Aansluiting voertuigzijde
16-pins OBD1 (ronde stekker met geribbelde koppelring, 14 van de 16 posities bezet)
Lengte
28 - 30 cm
Regeleenheden
UPEC en EDC Cummins Celect (motor), VIC (voertuigcomputer), AS Tronic (transmissie), ABS en EBS (remmen), EST-32 en EST-42 (retarder), ECAS (luchtvering), DIP-4 (instrumentenpaneel), MTCO en DTCO (tachograaf)
Segment
Vrachtwagen
Onderdeel van kabelset
Truck- en buskabelset (29362)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met Jaltest-diagnosekabel en een licentie voor Jaltest CV
