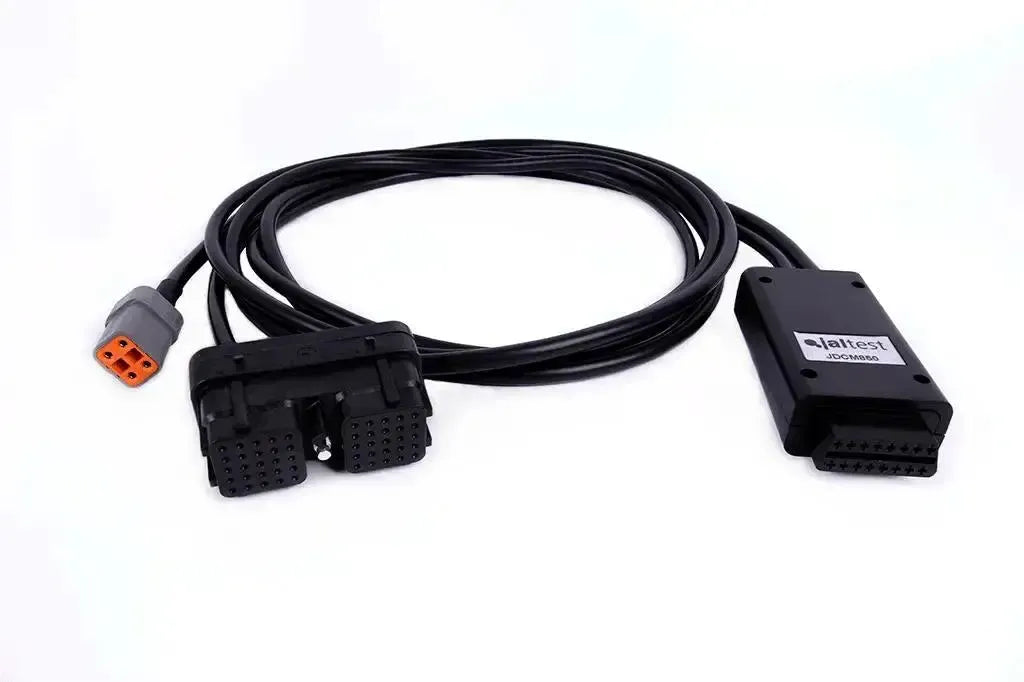

Le Jaltest JDCM850 est le câble d'isolement pour l'unité de commande moteur Cummins ECM CM850. Ce câble relie directement l'unité de contrôle isolée du câblage du véhicule à votre interface de diagnostic. Côté moteur, le câble se termine par un connecteur noir avec deux blocs de contacts de vingt-cinq broches chacun côte à côte, avec des rangées numérotées sur le dessus et deux loquets de verrouillage, accompagné d'une fiche Deutsch grise 4-broches avec verrouillage orange séparée. Ensemble, ils forment la configuration 4+50-broches mentionnée dans le titre. De l'autre côté se trouve un boîtier en plastique noir avec la prise OBD2 16-broches et un autocollant Jaltest portant l'inscription JDCM850.
Ceci est un composant physique que nous vous expédions et il fait partie des Services Centraux Jaltest: Un service basé sur un modèle de paiement à l'usage, où les techniciens Jaltest effectuent à distance des fonctions impossibles avec un appareil de diagnostic universel, comme la reprogrammation de certaines unités de commande. Pour Cummins, il s'agit de la mise à jour de calibrage Cummins (70810000), qui nécessite au minimum la version logicielle 24.1. Le département ATS peut exiger que vous disposiez d'un tel câble. Pour accéder aux Services Centraux, votre Jaltest Link doit être en version V7 ou ultérieure ; les services sont facturés en crédits (71101082).
AVANTAGES
POINTS D'ATTENTION
Applications et fonctionnalités
Le JDCM850 est un câble d'adaptation : il relie le Cummins ECM CM850 directement à votre interface de diagnostic, indépendamment du câblage du véhicule. D'un côté, le raccordement 4+50-pins sur l'unité de commande, de l'autre côté le côté 16-pins OBD2 vers le Jaltest Link. Les opérations que vous lancez ensuite relèvent de Jaltest Central Services et transitent par l'équipe ATS.
À quoi sert ce câble d'adaptation
- Connexion à l'unité de commande : Le connecteur 50-pins et la prise 4-pins séparée se raccordent au Cummins ECM CM850.
- Indépendamment du câblage du véhicule : L'unité de commande est raccordée séparément à l'interface via ce câble d'adaptation.
- Raccordement à l'interface : Le côté 16-pins OBD2 se connecte au Jaltest Link.
- Un seul câble par adaptation : Cette version correspond au CM850; pour un autre type d'ECU, il existe un faisceau de câble d'isolement différent.
Ce que Jaltest Central Services propose pour Cummins
- Intervention à distance : Les techniciens Jaltest effectuent des fonctions impossibles avec un appareil de diagnostic universel, comme la reprogrammation de certaines unités de commande.
- Mise à jour de calibrage Cummins (70810000) : Le service que Jaltest propose pour Cummins ; pour cela, la version logicielle minimale requise est 24.1 .
- Facturation à l'usage : Vous souscrivez à un service au cas par cas et réglez avec des crédits; pour Cummins, il s'agit de la référence 71101082.
- Jaltest Link V7 ou plus récent : Avec une version d'interface plus ancienne, vous ne pouvez pas accéder à Central Services.
- Via l'équipe ATS : Ils vous indiquent lors de votre demande si un service est disponible pour votre unité de commande.
La gamme Cummins en un coup d'œil
La gamme comprend cinq faisceaux de câbles d'isolement. Ils diffèrent par le nombre de broches, le nombre de connecteurs individuels côté moteur et la longueur du câble. Recherchez l'unité de commande dont vous disposez ; la version sur cette page est indiquée en gras.
| Référence | Unité de commande | Connecteur côté moteur |
|---|---|---|
| JDCM850 | Cummins ECM CM850 | 4+50-pins, deux connecteurs individuels |
| JDCM2150 | Cummins ECM CM2150 | 4+60 broches, deux connecteurs séparés |
| JDCM2250 | Cummins ECM CM2250 | 60 broches, un connecteur |
| JDCM2350/2450 | Cummins ECM CM2350 et CM2450 | 96 broches, un connecteur avec verrouillage à levier rouge |
| JDCM2670/2880 | Cummins ECM CM2670 et CM2880 | 94+96 broches, deux connecteurs derrière un raccord en Y |
Compatibilité
Le type d'ECM est déterminant, non la série moteur ni la marque du véhicule. Ce faisceau de câbles est conçu pour l'Cummins ECM CM850 avec le connecteur 4+50 broches. Pour ces faisceaux d'isolation, aucune couverture moteur ou véhicule n'est définie : il n'existe donc pas de liste de séries moteur ou de marques de véhicules vous permettant de vérifier si le faisceau convient à votre situation. La plaque signalétique de l'unité de commande et le nombre de broches du connecteur sont les seuls éléments qui comptent.
- Déterminant : Le type d'ECM (Cummins ECM CM850) et le nombre de broches du connecteur ECM (4+50 broches).
- Non déterminant : La série moteur, la marque du véhicule et l'année de fabrication ; aucune information n'est disponible à ce sujet pour ces faisceaux.
- À vérifier vous-même : Lisez le type d'unité de commande sur la plaque signalétique et comptez les broches du connecteur.
- Reconnaissable au connecteur : Deux blocs de contact de vingt-cinq contacts dans un même boîtier plus un connecteur 4 broches séparé indiquent cette version ; si le bloc principal est 60 broches, vous avez besoin du JDCM2150 ou du JDCM2250.
Contenu de l'emballage
- 1x Jaltest (JDCM850) | Cummins (ECU) 4+50-pins – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDCM850 |
| Type | Câble d'isolation |
| Connecteur côté moteur | Cummins 4+50-pins, composé d'un connecteur noir avec deux blocs de contact de vingt-cinq contacts chacun, plus une fiche Deutsch grise 4-pins détachable avec verrouillage orange |
| Connecteur côté interface | OBD2 16-pins |
| Longueur | Non spécifiée ; sur la photo produit, version longue, en plusieurs boucles, comparable aux références JDCM2150 et JDCM2250 |
| Interface | Jaltest Link, version V7 ou ultérieure pour Central Services |
| Calculateur compatible | Cummins ECM CM850 |
| Destiné à | Jaltest Central Services — mise à jour de calibrage Cummins (70810000) |
| Requis | Version logicielle 24.1 ou supérieure pour la mise à jour de calibrage Cummins |
| Segment | Véhicules utilitaires |
