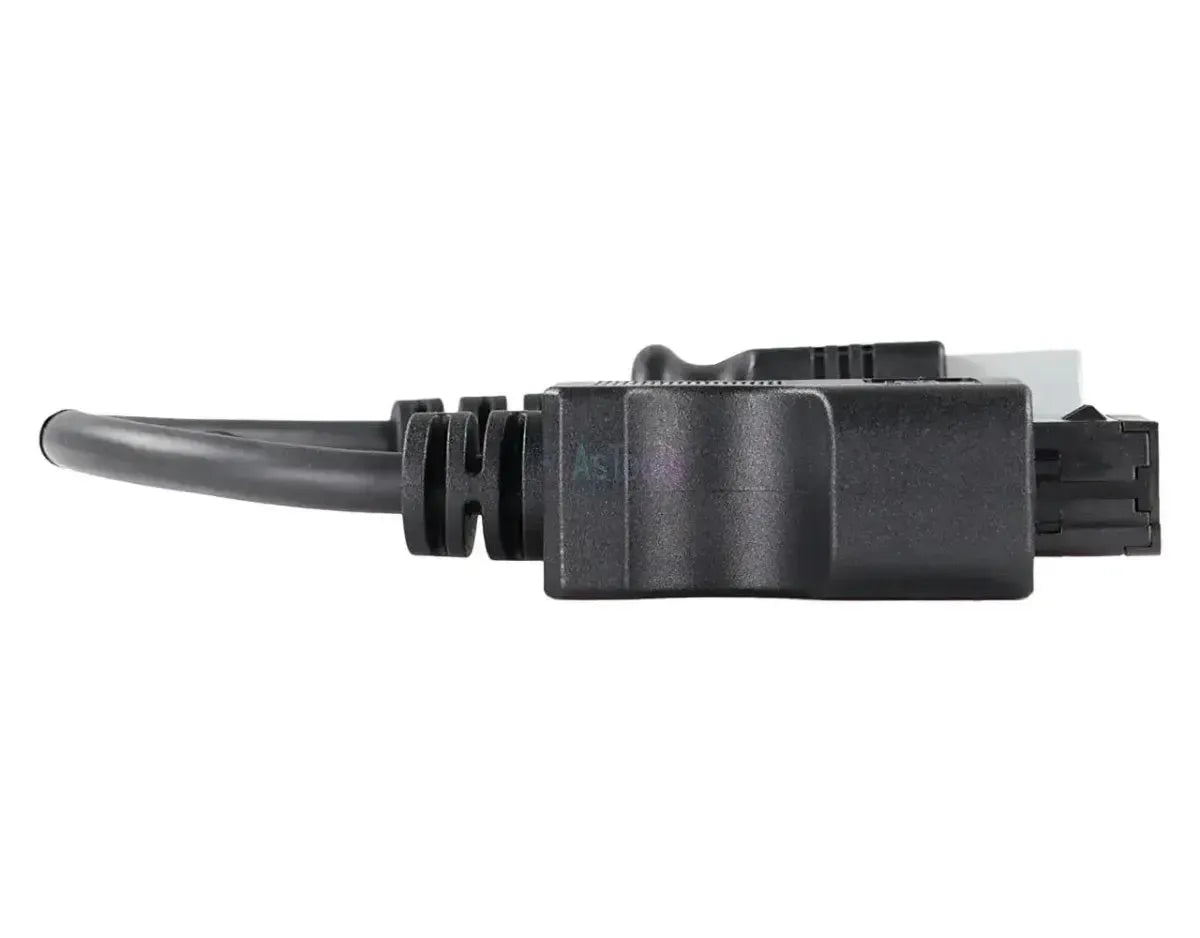

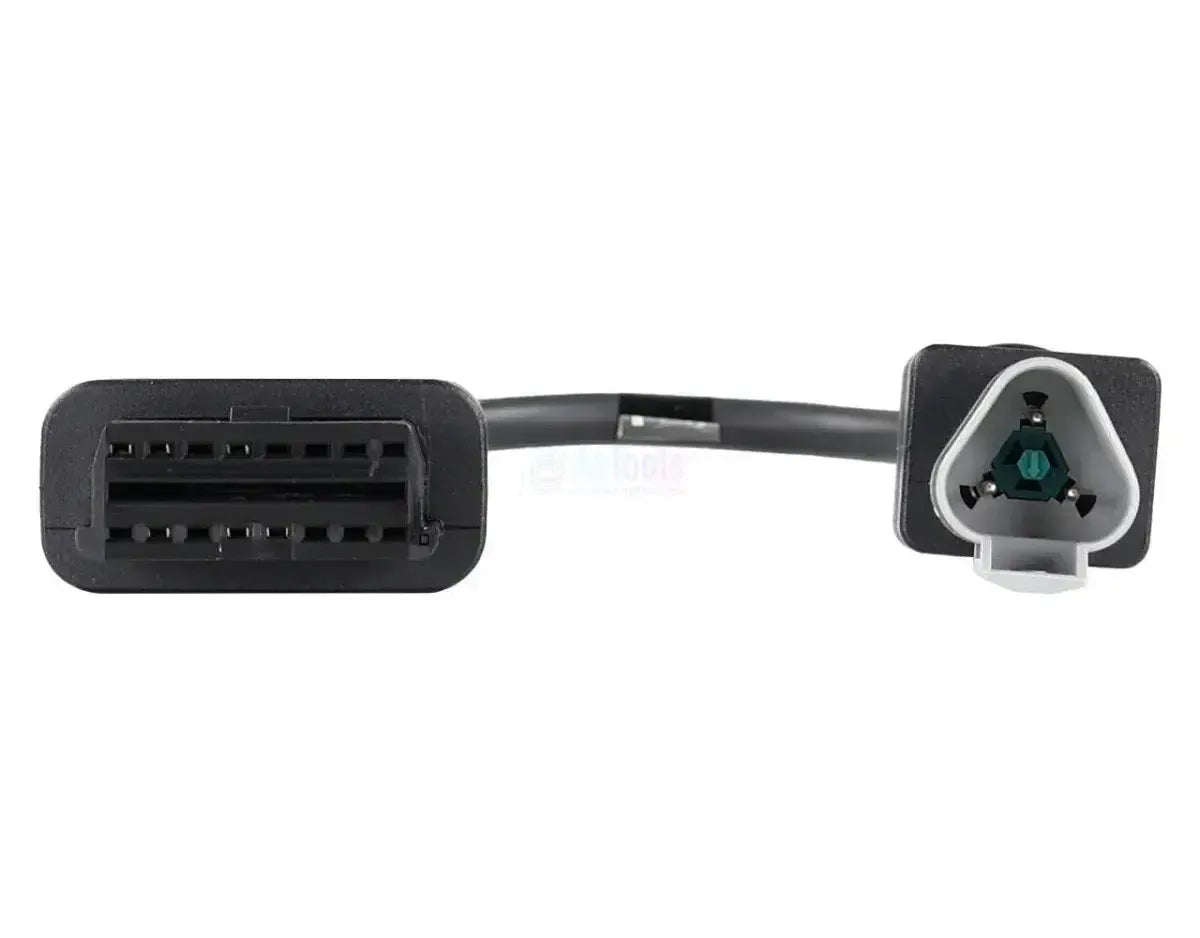

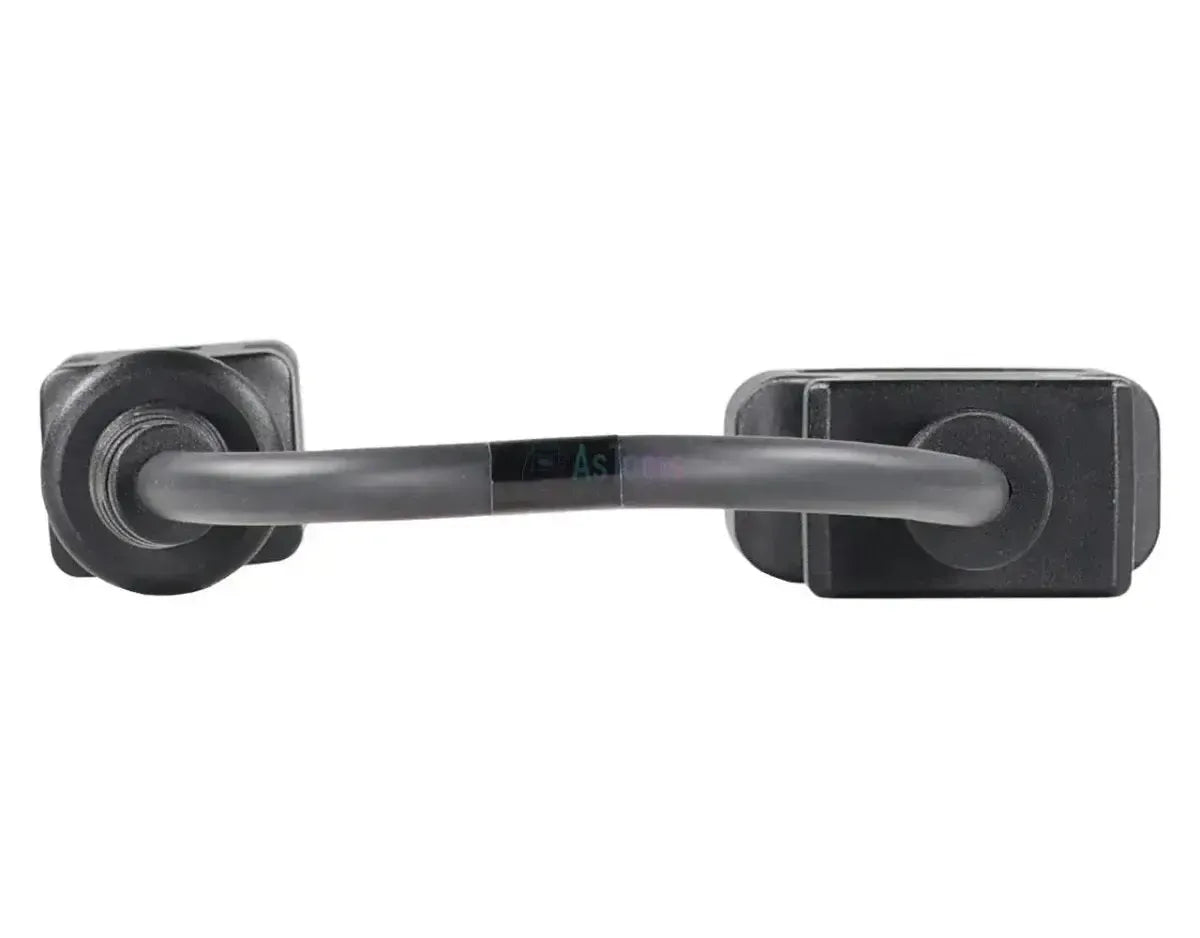

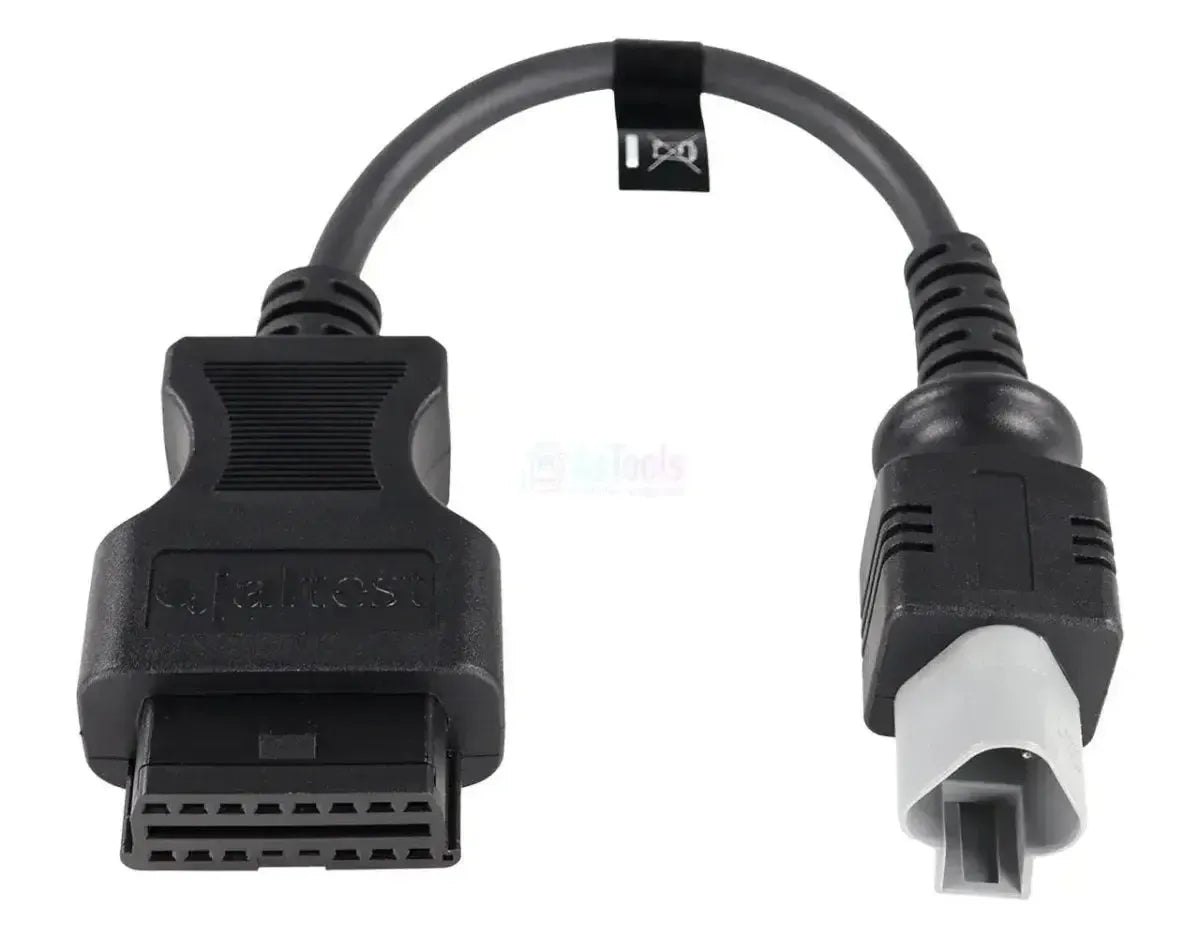

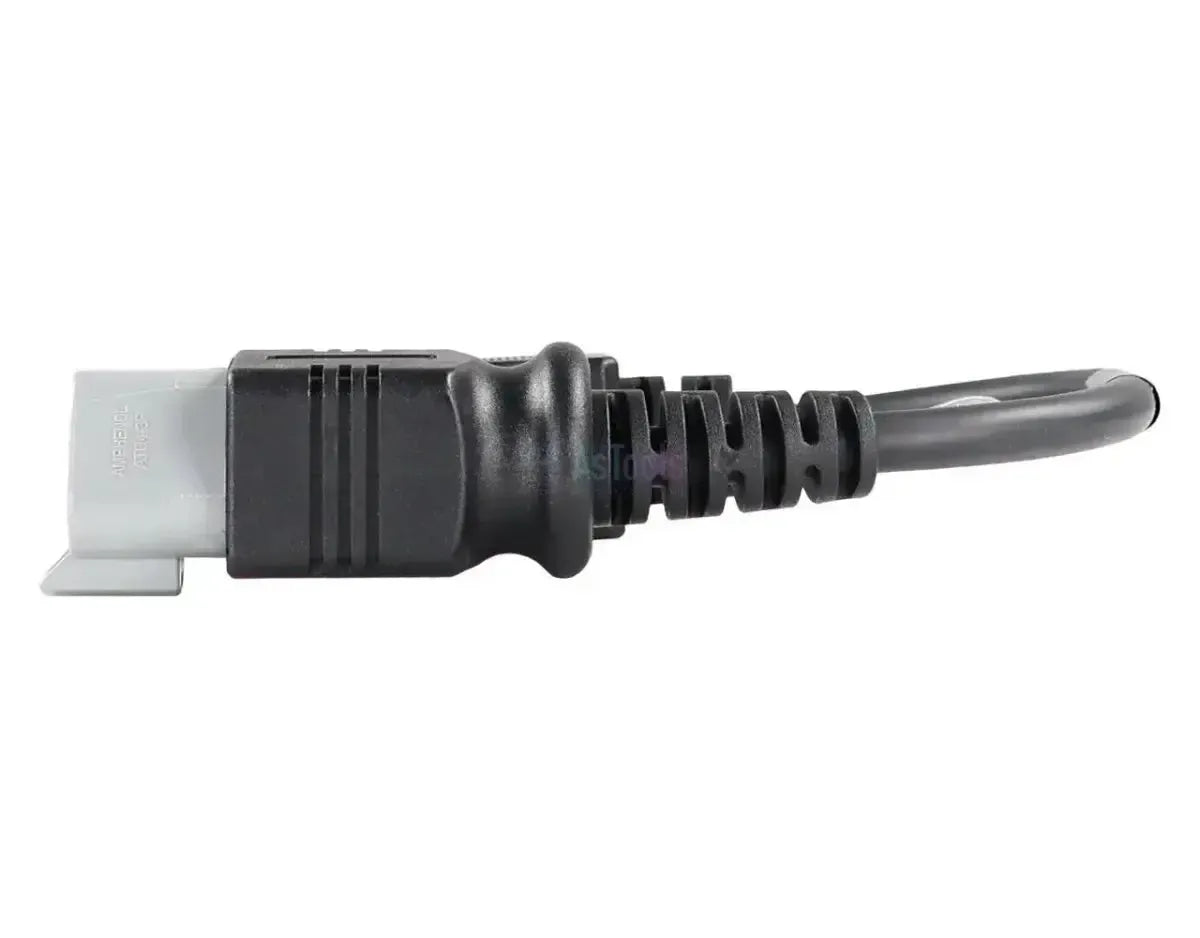

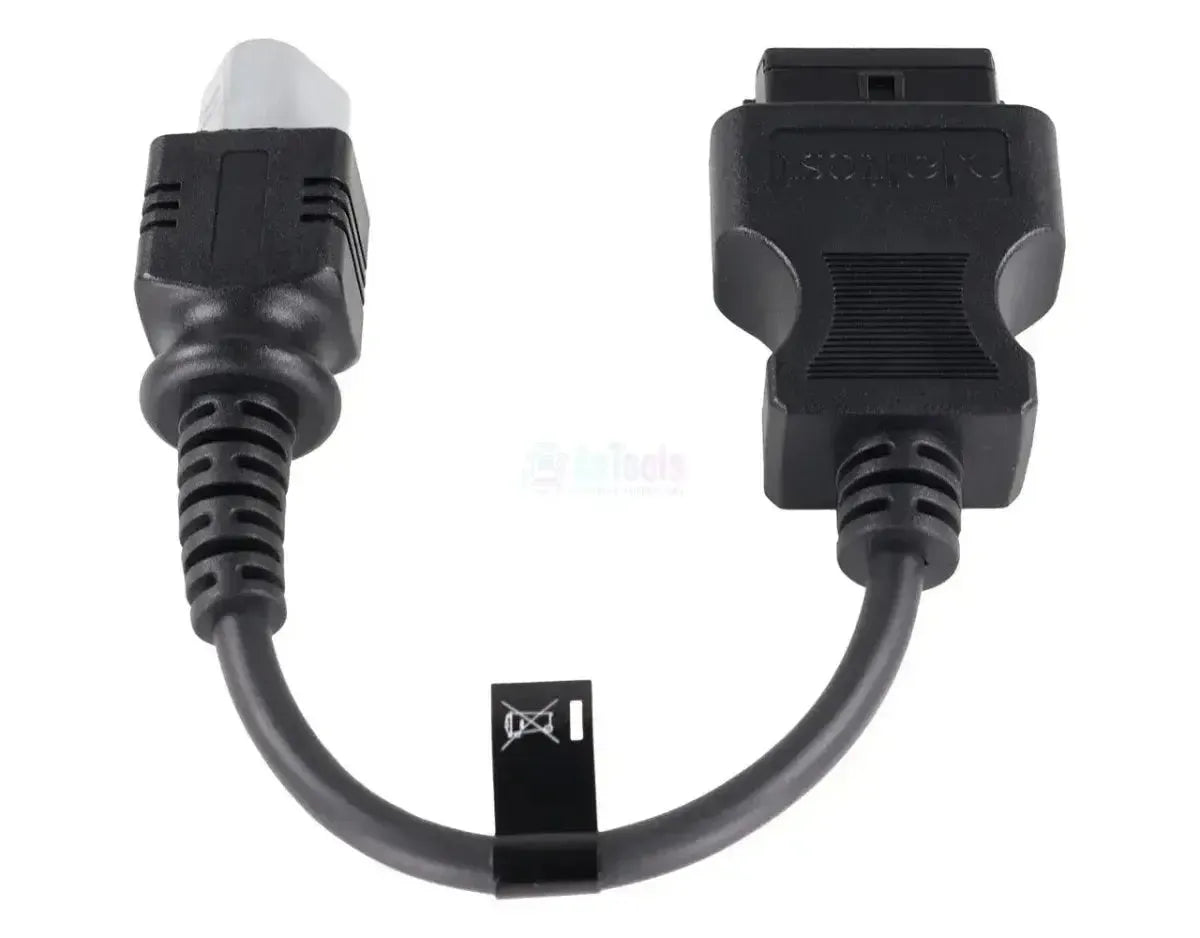

Le Jaltest JDC612A est le câble de diagnostic pour les moteurs hors-bord Yanmar ; il relie le connecteur 3 broches à l'entrée OBD2 16 broches de votre interface de diagnostic Jaltest. Côté moteur se trouve le connecteur 3 broches, côté interface la prise OBD2 16 broches du Jaltest Link. Le connecteur se situe dans le compartiment moteur, sur ou à côté du moteur ; pour les moteurs industriels, Yanmar utilise une version 6 broches.
Via ce câble d'adaptation, l'équipement de diagnostic accède au calculateur moteur et au panneau de commande à bord : l'EDC Yanmar Bosch, l'EDC Yanmar Generic, l'ECM notamment de la série BY et les panneaux de commande VC10 et VC20. Le calculateur Bosch offre la couverture la plus complète, avec la commande des composants et les paramètres inclus ; les panneaux donnent accès aux paramètres, l'étalonnage et la réinitialisation, mais pas aux codes de défaut ni aux valeurs mesurées. Le câble fait partie de Jaltest Marine.
AVANTAGES
POINTS À NOTER
Applications et fonctionnalités
Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande du moteur Yanmar et du panneau de contrôle.
Unités de commande accessibles
- EDC Yanmar Bosch — gestion moteur: Le module de commande moteur Bosch, avec la liste de fonctions la plus complète des quatre : codes de défaut, valeurs mesurées, commande de composants, données ECU, paramètres et données en direct.
- EDC Yanmar Generic — gestion moteur: Codes de défaut, valeurs mesurées, données ECU et données en direct.
- ECM — gestion moteur: L'unité de commande notamment de la série BY, avec codes de défaut, valeurs mesurées, données ECU et données en direct.
- VC10 et VC20 — panneau de contrôle: Le module électronique du panneau, avec données ECU, paramètres, étalonnage et réinitialisation, mais sans codes de défaut.
Ce que vous pouvez faire
- Lire les codes de défaut: Consulter la mémoire de défauts de la gestion moteur, avec description du dysfonctionnement détecté.
- Afficher les valeurs mesurées et suivre en direct: Les valeurs actuelles des capteurs de la gestion moteur, à suivre en temps réel pendant le fonctionnement du moteur.
- Commander les composants: Avec l'EDC Yammer Bosch, vous pouvez piloter directement les actionneurs.
- Paramètres, étalonnage et réinitialisation: Paramètres sur la gestion moteur Bosch et sur les panneaux ; l'étalonnage et la réinitialisation sont réservés aux panneaux VC10 et VC20.
Véhicules et applications compatibles
C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à tout moteur hors-bord Yammer équipé du connecteur de diagnostic 3-broches. Les séries ci-dessous sont couvertes par Jaltest Marine ; vérifiez sur place quel connecteur est installé sur votre moteur.
Yammer:
- Série JH: 3JH40, 4JH45, 4JH57, 4JH80 et 4JH110
- Série BY: 4BY-150 à 6BY3-260Z, y compris les versions BY2 et BY3
- Série LV: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 et les 8LV-320, 8LV-350 et 8LV-370
- Série SY et AYEM : 6SY-STP2, 6SY655, 8SY-STP et les 6AYEM-GT, 6AYEM-ET et 6AYEM-ST
- Panneaux de commande : Les panneaux VC10 et VC20 associés à ces moteurs
Contenu de l'emballage
- 1x Jaltest (JDC612A) | Yammer 3-broches OBD - Câble adaptateur 16-broches OBD2 | Moteur à combustion
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC612A |
| Type | Câble adaptateur |
| Application | Moteurs hors-bord Yammer |
| Connecteur côté moteur | OBD 3 broches |
| Connecteur côté interface | OBD2 16 broches |
| Unités de contrôle | EDC Yammer Bosch, EDC Yammer Generic et ECM (moteur), VC10 et VC20 (panneau de commande) |
| Segment | Moteur à combustion (marine) |
| Module Jaltest | Jaltest Marine |
| Fait partie du kit de câbles | Kit de câbles marine navire (70002008) et hors-bord (70002009) |
| Nécessaire pour utiliser | Jaltest Link avec licence logicielle valide |
