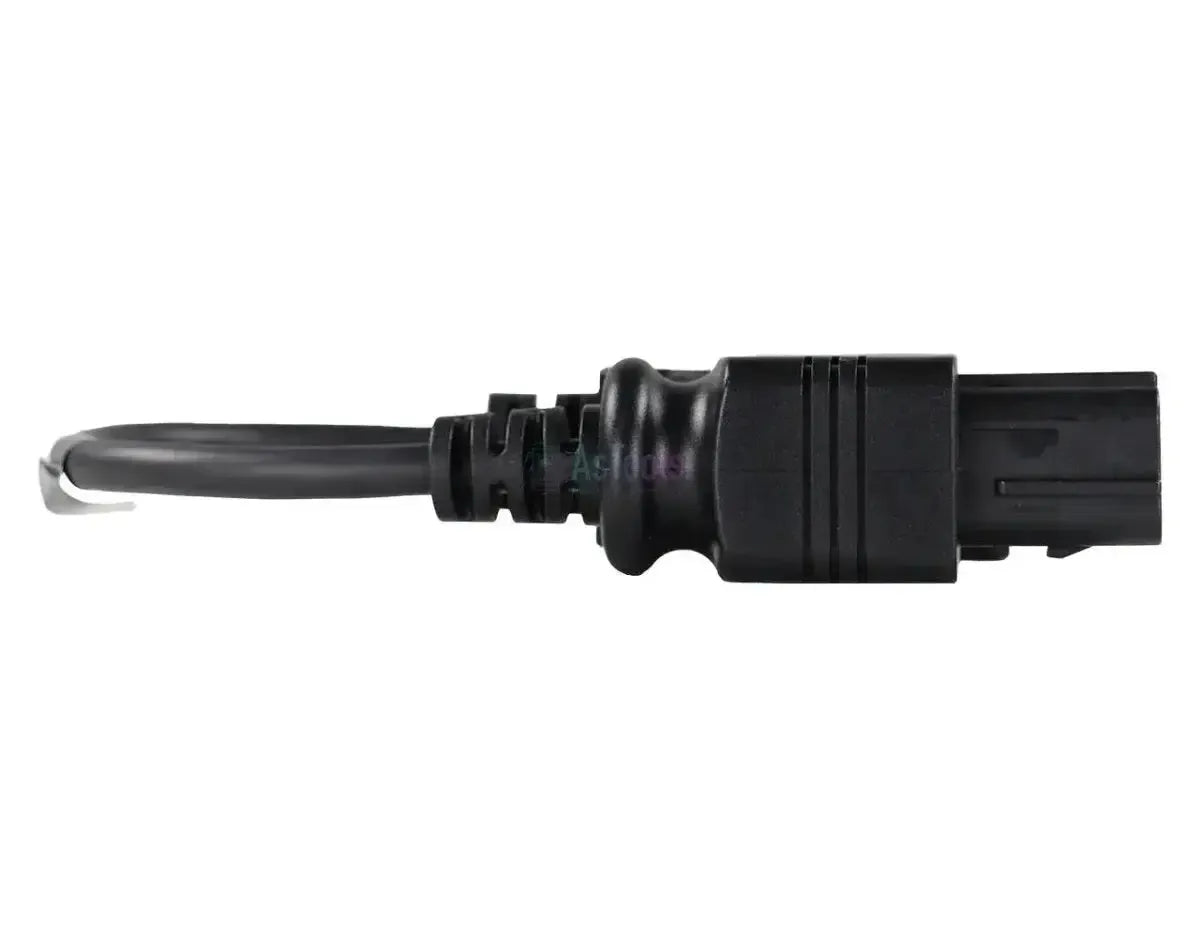

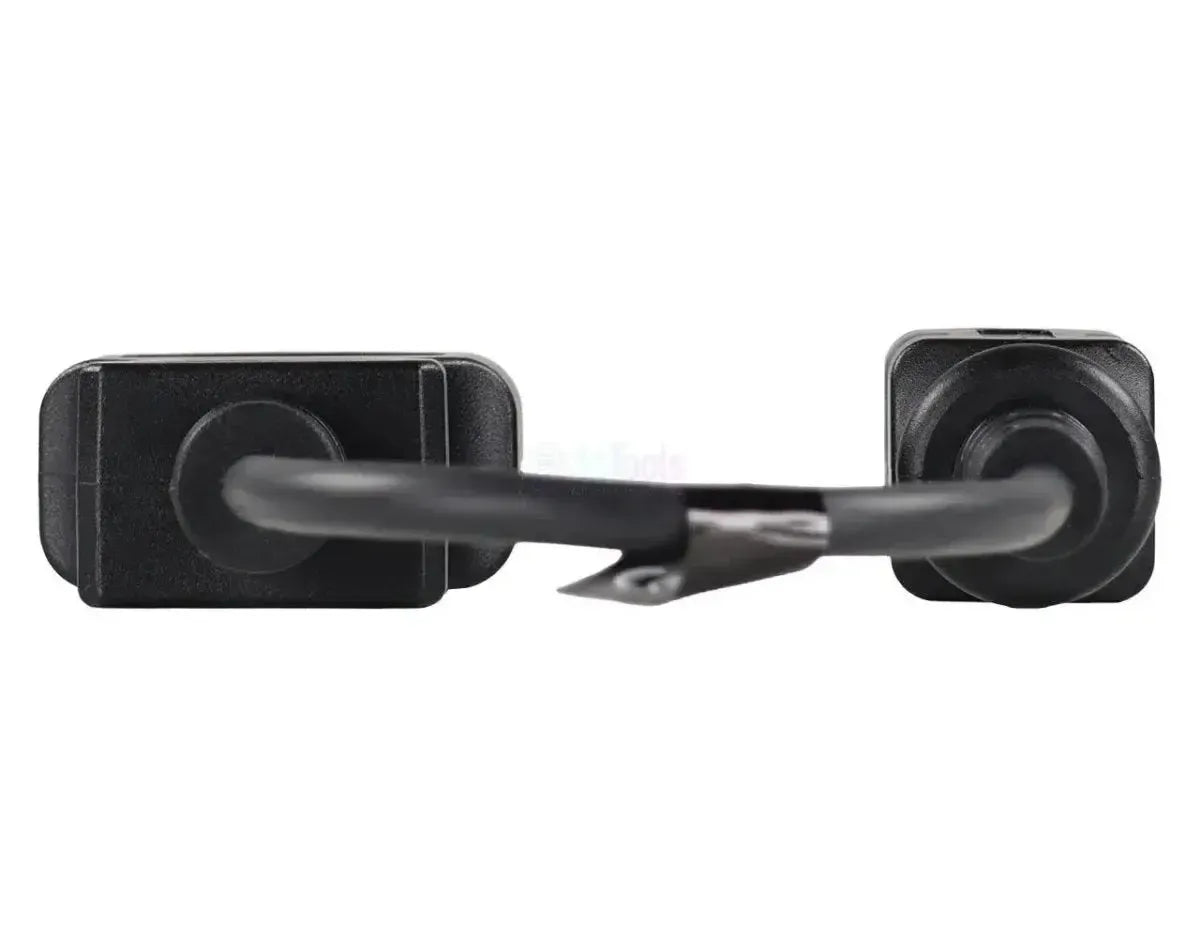

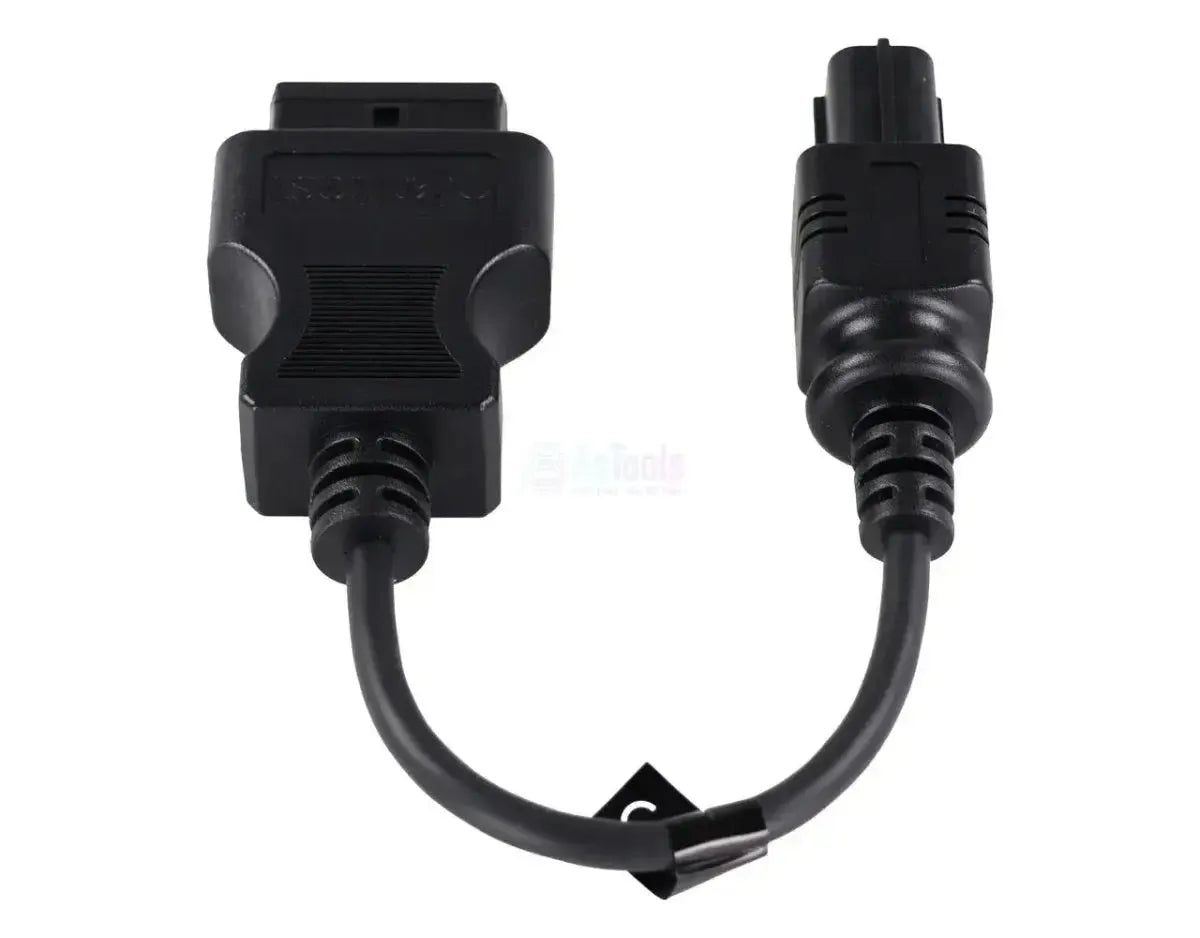

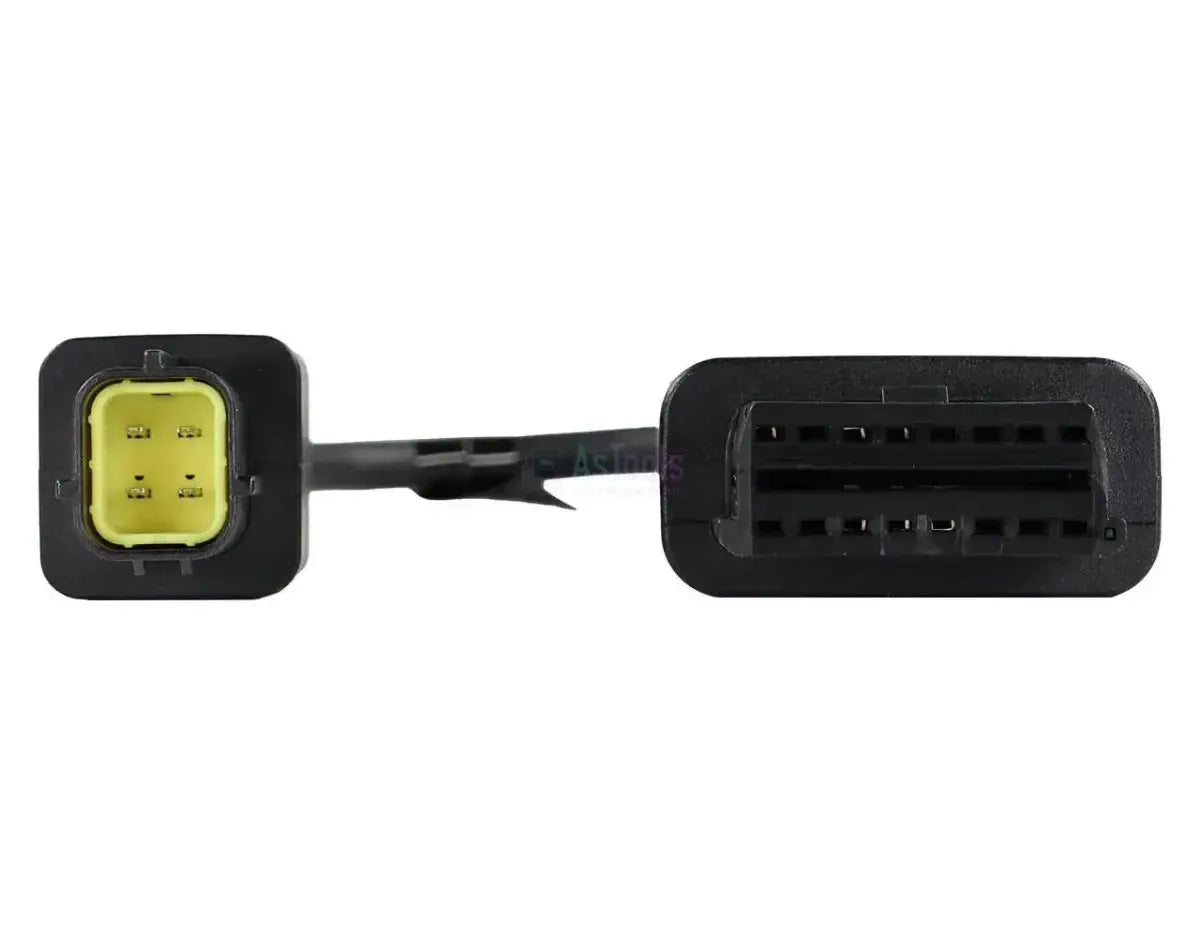

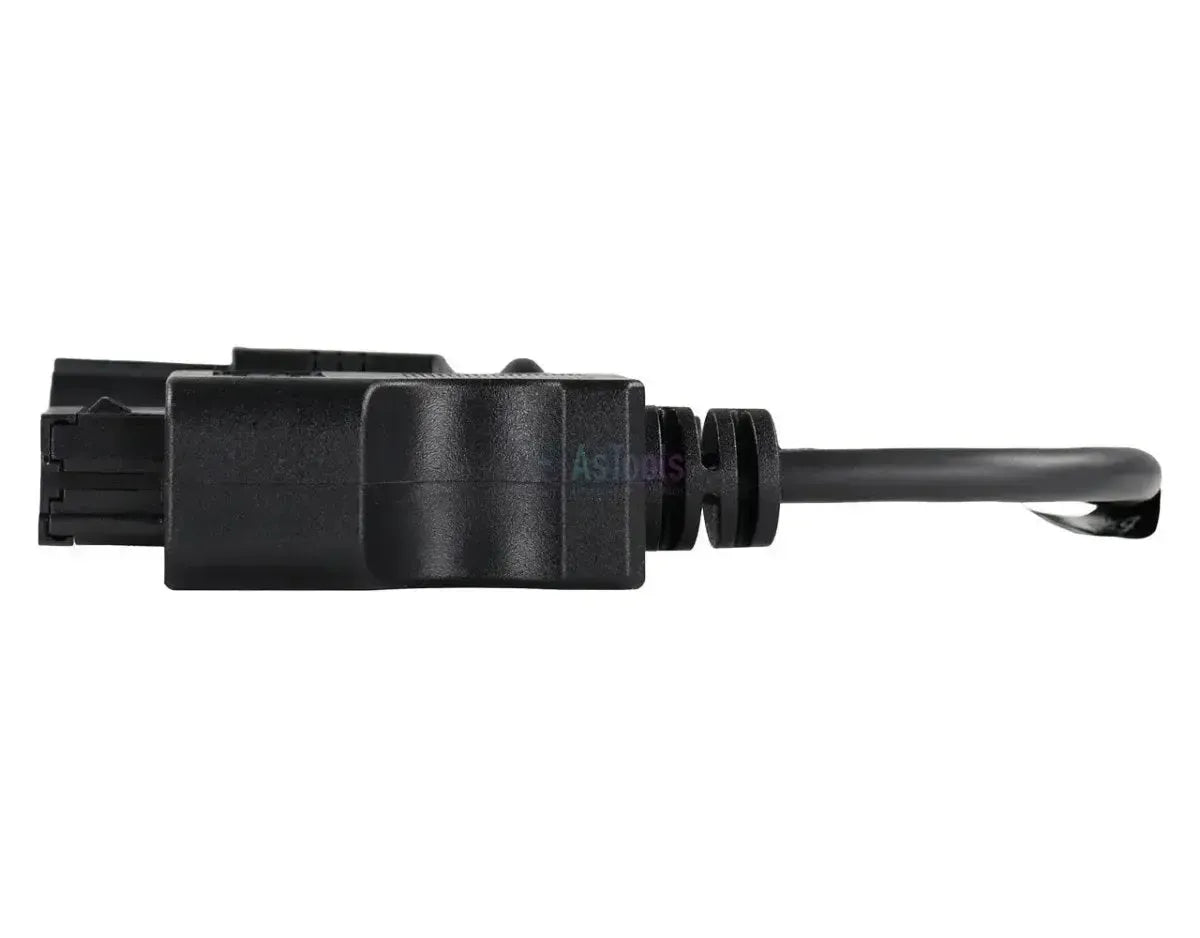

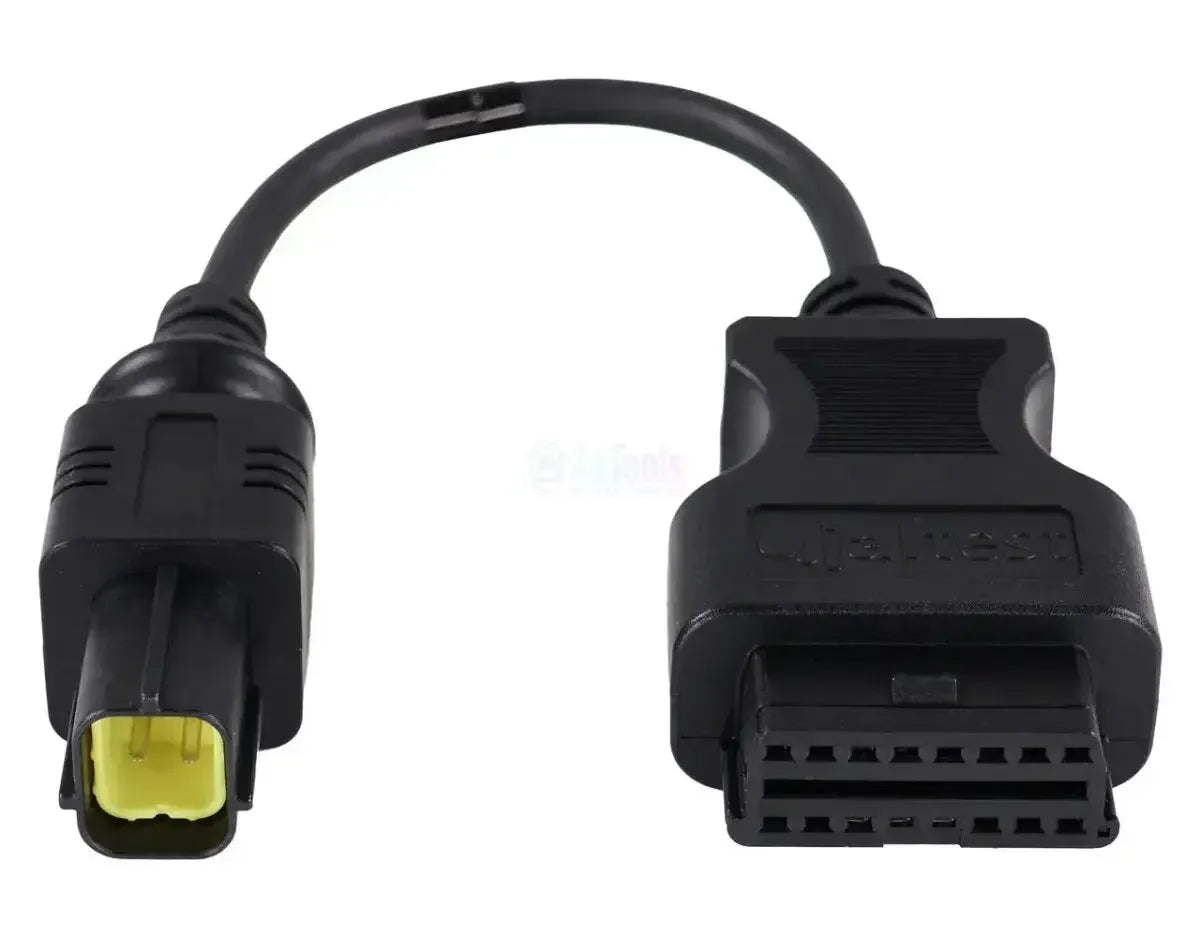

Le Jaltest JDC523A est le câble de diagnostic permettant de connecter le connecteur 4 broches des moteurs Kubota à la Jaltest Link : côté moteur, le connecteur 4 broches propriétaire de la marque, côté interface, le 16 broches OBD2. Cette prise appartient au moteur Kubota lui-même et se situe dans le compartiment moteur, sur ou à côté du bloc-moteur, et non à un emplacement fixe dans la machine. Kubota fournit des moteurs diesel compacts à un grand nombre de constructeurs de machines, ce qui explique que le même connecteur se retrouve sur des machines de marques différentes.
Ce câble achemine les lignes de communication vers la Jaltest Link, établissant ainsi une communication directe avec le calculateur moteur. Cela permet à l'équipement de diagnostic d'accéder aux deux calculateurs moteur Kubota couverts : le calculateur common-rail E-CDIS et l'ECU 05. Les deux offrent le même ensemble de fonctionnalités dans la couverture — codes de défaut, valeurs mesurées, données du calculateur, maintenance et actions supplémentaires — et la variante moteur détermine l'unité de commande que vous rencontrerez. Comme ces moteurs sont intégrés dans diverses catégories de machines, ce câble est couvert par Jaltest AGV (véhicules agricoles), Jaltest OHW (machines tout-terrain), Jaltest MHE (équipements de manutention) et Jaltest Multi-Purpose Vehicle.
AVANTAGES
POINTS À NOTER
Applications et fonctionnalités
Via cette connexion, vous accédez avec le logiciel Jaltest à la gestion du moteur Kubota. L'unité de contrôle que vous rencontrez dépend de la version du moteur.
Unités de contrôle accessibles
- E-CDIS — Electronic Diesel Control, Common Rail: La gestion moteur common-rail de Kubota.
- ECU 05 — Electronic Diesel Control: La deuxième unité de contrôle couverte par Kubota, avec le même ensemble de fonctionnalités que l'E-CDIS.
Ce que vous pouvez faire
- Lire et effacer les codes défaut: Lire la mémoire des défauts de l'unité de contrôle avec la description de l'anomalie, et la vider après réparation.
- Consulter les valeurs mesurées: Les valeurs actuelles des capteurs sur l'unité de contrôle, avec la possibilité de définir des seuils d'alarme pour les valeurs en dehors de la plage normale.
- Maintenance: Consulter les intervalles d'entretien du moteur et enregistrer les travaux correspondants dans un rapport.
- Actions supplémentaires: Les procédures additionnelles que Jaltest propose par unité de contrôle, comme les fonctions de réinitialisation et de configuration. Disponibles chez Kubota sur E-CDIS et ECU 05.
Véhicules et applications compatibles
Le connecteur est déterminant, pas la machine. Les moteurs Kubota étant installés comme entraînement indépendant, c'est la série moteur qui compte et non la marque de la machine. Ce câble s'adapte à tout moteur Kubota équipé du connecteur de diagnostic 4-pins ; vérifiez sur place quel connecteur se trouve sur votre bloc.
Kubota :
- Série D: D 1803
- Série V: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 et V 6108
- Moteurs à gaz WG :WG 1605, WG 1903, WG 2503 et WG 3800
- Intégrés dansdes machines compactes de terrassement et de construction, des machines agricoles, des équipements de levage et de manutention, des véhicules de balayage et de travail ainsi que des installations stationnaires
Contenu de l'emballage
- 1xCâble adaptateur Jaltest (JDC523A) | Kubota 4 broches OBD – 16 broches OBD2 | Moteur à combustion
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC523A |
| Type | Câble adaptateur |
| Application | Moteurs Kubota avec connecteur de diagnostic 4 broches |
| Connecteur côté moteur | OBD 4 broches |
| Connecteur côté interface | OBD2 16 broches |
| Unités de commande | E-CDIS (rampe commune) et ECU 05 |
| Segment | Moteur à combustion |
| Module Jaltest | Jaltest AGV (véhicules agricoles), Jaltest OHW (machines tout-terrain), Jaltest MHE (équipements de manutention) et Jaltest Multi-Purpose Vehicle |
| Fait partie du kit de câbles | Kit de câbles AGV (70002003) |
| Nécessaire pour utiliser | Jaltest Link avec licence logicielle valide |
