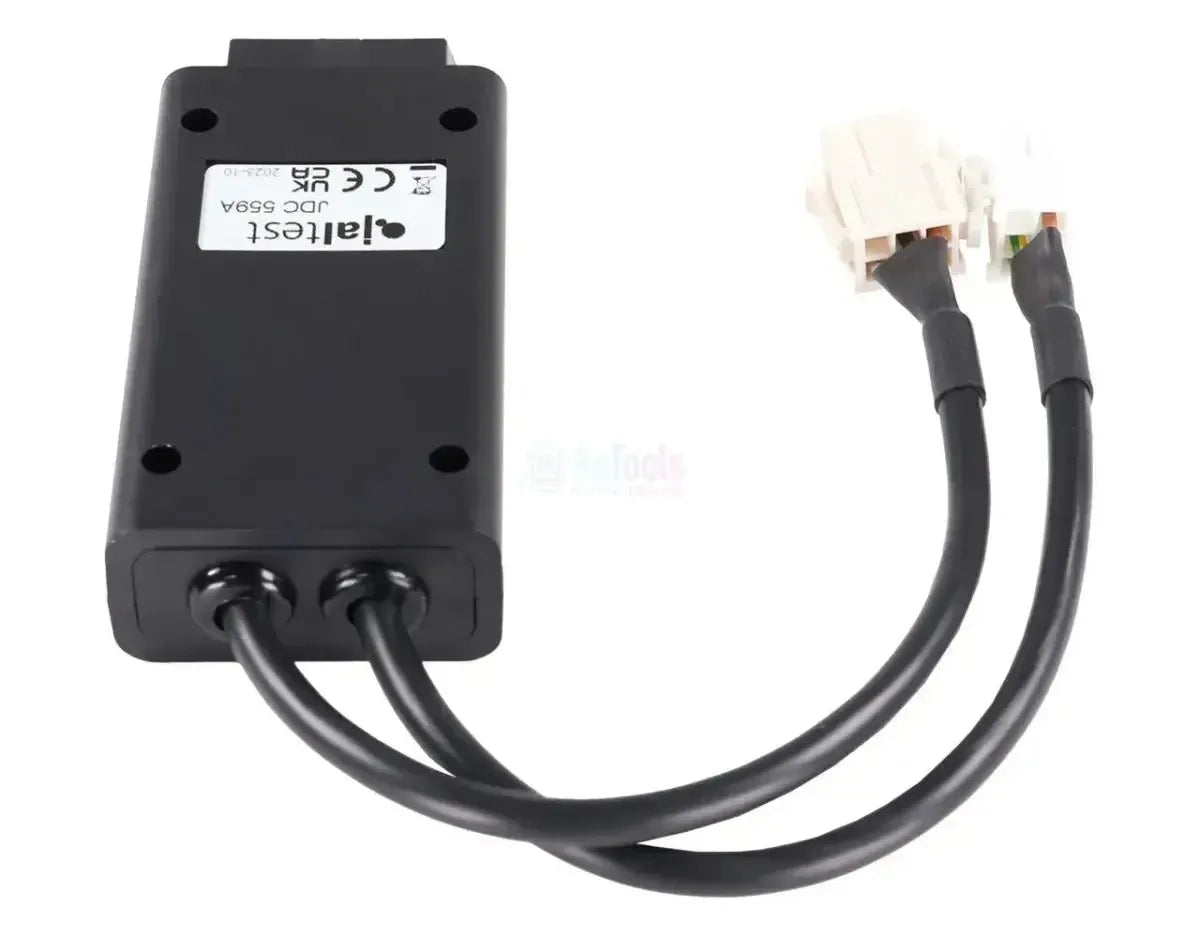

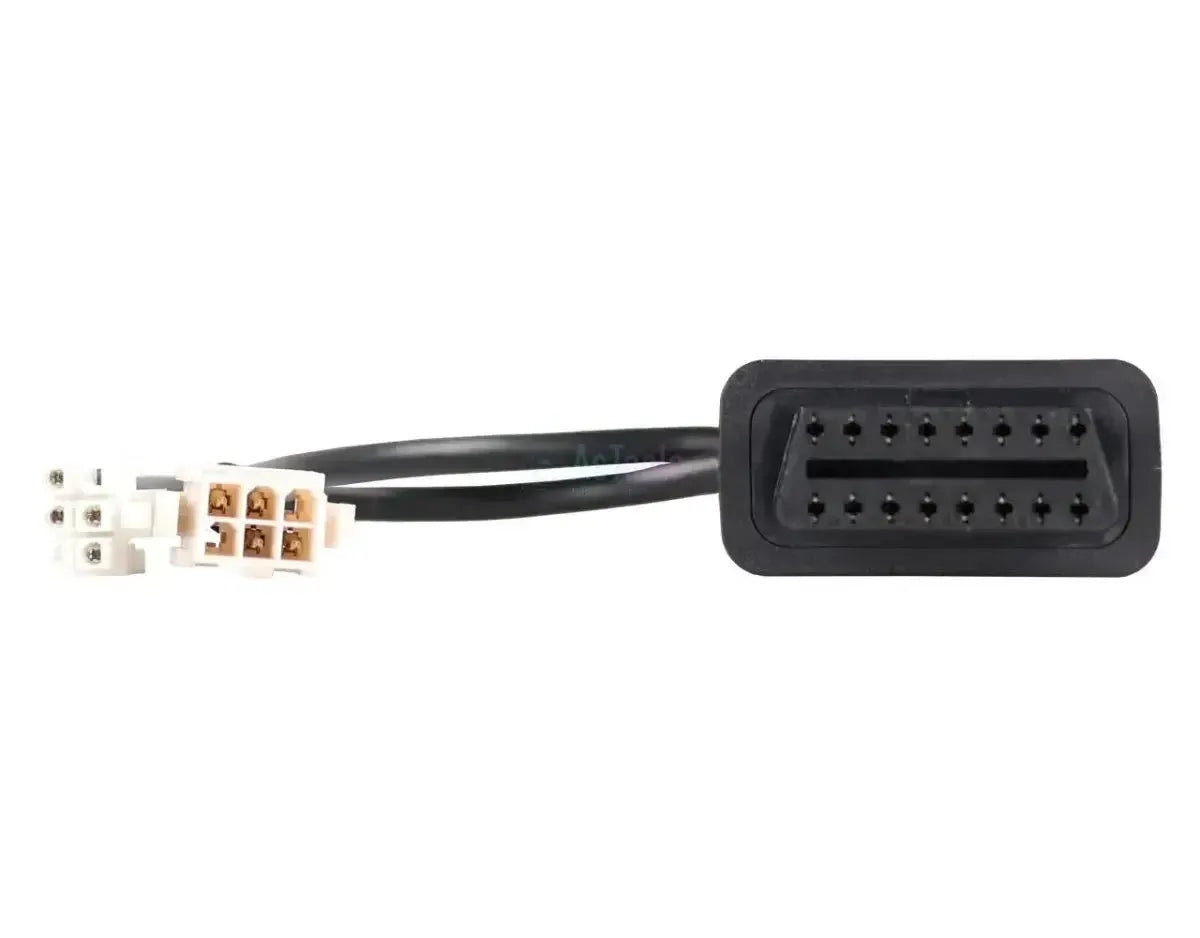

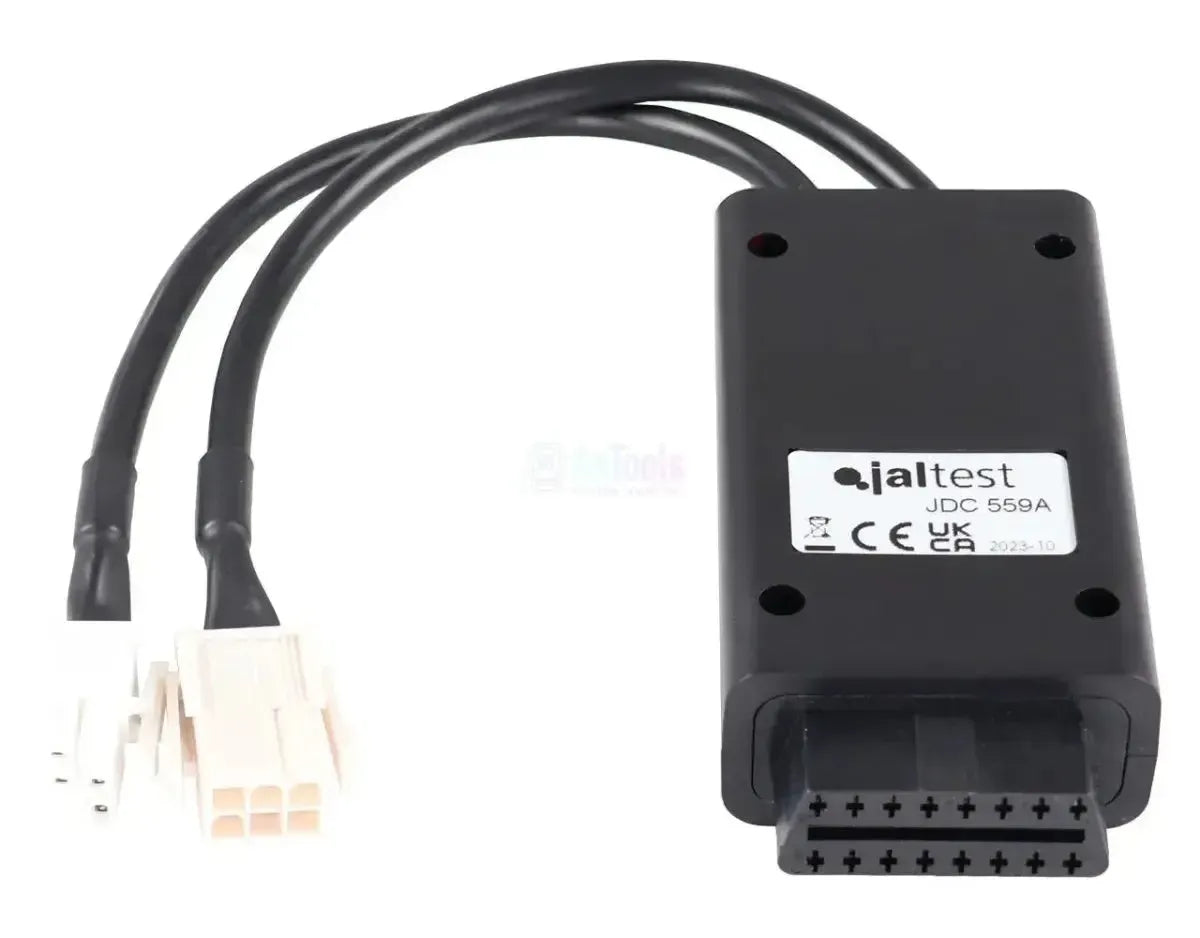

L'Jaltest JDC559A est l'adaptateur entre le double connecteur de diagnostic 6+6 broches des nacelles élévatrices et des télescopiques Haulotte et l'interface standard 16 broches OBD2 du Jaltest Link. Sur ces machines, deux connecteurs sont situés côte à côte au pupitre de commande ; côté machine, le câble dispose de deux connecteurs 6 broches, côté interface, ils se rejoignent sur l'entrée 16 broches OBD2 de votre câble de diagnostic Jaltest.
Ce câble achemine les lignes de communication des deux connecteurs vers le Jaltest Link, établissant une communication directe avec les unités de commande sans changement de connecteur intermédiaire. Cela permet à l'équipement de diagnostic d'accéder à la commande hydraulique HYDRAULICS en version CAN et en version ancienne RS232, à la commande moteur ECM Kohler incluant la version Stage V, et sur la série HA à la commande moteur common-rail E-CDIS des moteurs Kubota. Sur les télescopiques HTL, seule la commande moteur Kohler est couverte. Le câble relève de la gamme Jaltest MHE (Material Handling Equipment).
AVANTAGES
POINTS À NOTER
Applications et fonctionnalités
Via cette double connexion, vous accédez avec le logiciel Jaltest aux unités de commande de la machine. Les systèmes présents varient selon la série et la motorisation.
Unités de commande accessibles
- HYDRAULICS (CAN), Système hydraulique : La commande hydraulique de la machine sur le bus CAN.
- HYDRAULICS (RS232), Système hydraulique : La même fonction sur les machines plus anciennes avec connexion série.
- Régulation moteur Kohler, Electronic Diesel Control, Common Rail : La régulation des moteurs diesel Kohler.
- Régulation moteur Kohler (Stage V), Electronic Diesel Control, Common Rail : La version Stage V de cette même régulation.
- E-CDIS, Electronic Diesel Control, Common Rail : La régulation common-rail des moteurs Kubota sur la série HA.
Ce que vous pouvez faire
- Lire et effacer les codes de défaut :Lire la mémoire des défauts de l'unité de commande, avec description du dysfonctionnement détecté.
- Consulter les valeurs mesurées :Les valeurs actuelles des capteurs connectés à l'unité de commande, sous forme numérique et graphique.
- Suivi de la maintenance :Les intervalles d'entretien et les travaux effectués, avec un rapport de service.
- Effectuer des actions supplémentaires :Les procédures additionnelles que Jaltest propose par unité de commande, dans la mesure où elles sont disponibles pour votre système.
Véhicules et applications compatibles
C'est le connecteur qui compte, pas le modèle.Ce câble s'adapte à toute machine Haulotte équipée du double connecteur de diagnostic 6+6-pins. Jaltest MHE couvre les séries énumérées ci-dessous ; vérifiez sur place quel connecteur se trouve sur votre machine.
Haulotte :
- Série HA (HA 12 à HA 80, nacelle articulée)
- Série H (H 12 à H 43, nacelle ciseaux)
- Série HT (HT 16 à HT 67, nacelle télescopique)
- Série HTL (HTL 3000 à HTL 9000, télémanipulateur)
- COMPACT 10 DX / COMPACT 12 DX
- Série STAR (STAR 6, 8, 10)
- OPTIMUM 8
- SIGMA 16
Contenu de l'emballage
- 1xJaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC559A |
| Type | Câble adaptateur |
| Application | Nacelles et télémanipulateurs Haulotte |
| Connecteur côté véhicule | 6+6-pins OBD |
| Connecteur côté interface | 16-pins OBD2 |
| Unités de commande | HYDRAULIQUE (CAN et RS232), ECM Kohler et ECM Kohler (Stage V), E-CDIS |
| Segment | Équipements de levage et de manutention |
| Module Jaltest | Jaltest MHE (Material Handling Equipment) |
| Requis pour l'utilisation | Jaltest Link avec licence logicielle valide |
