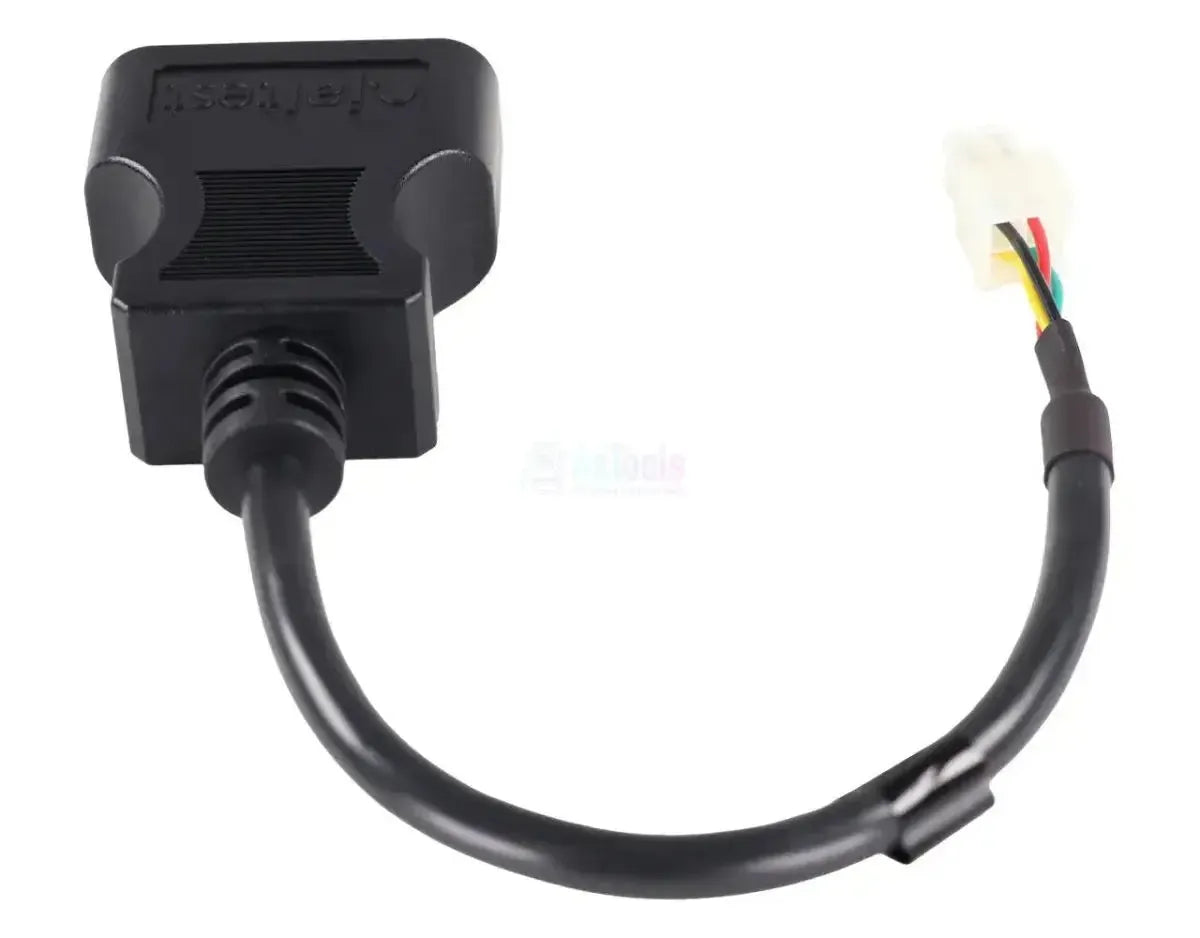

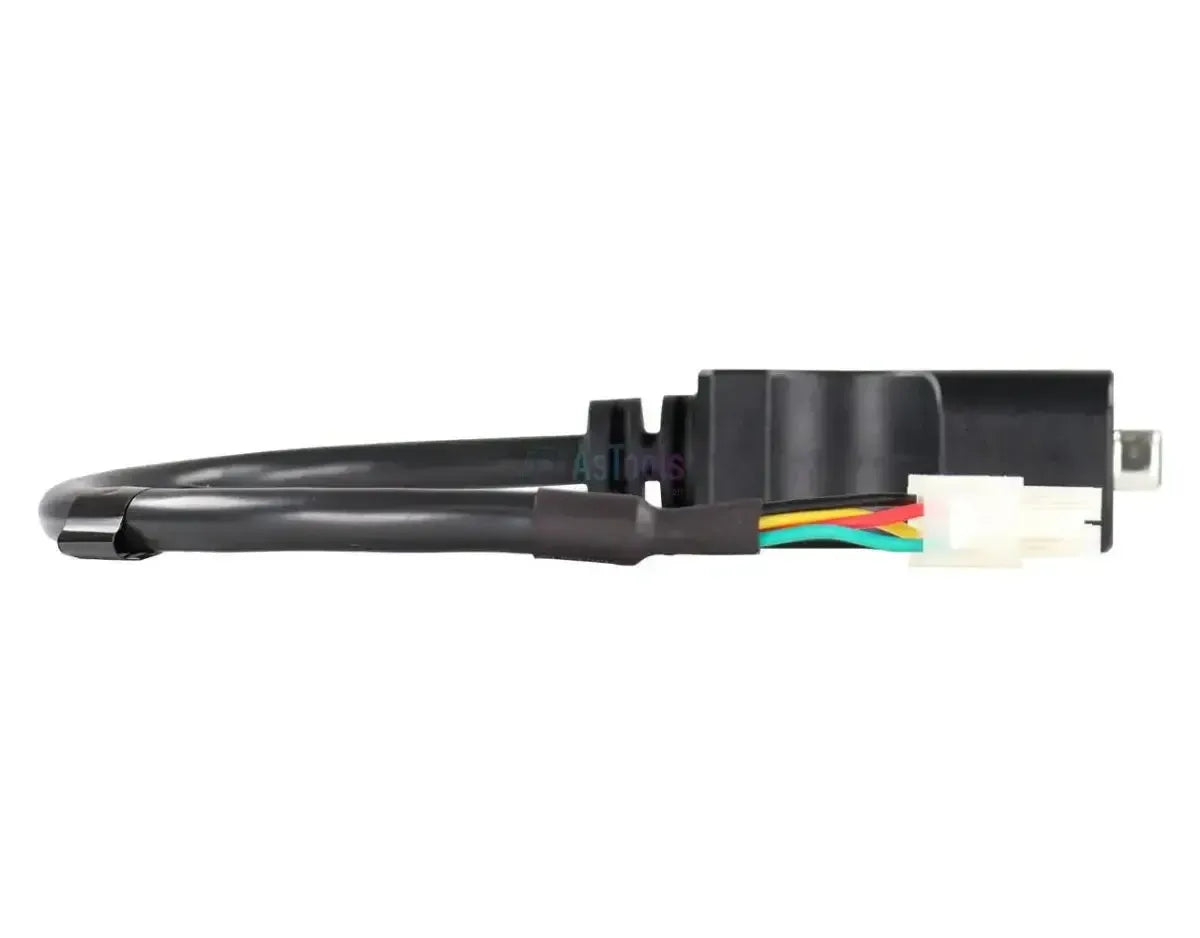

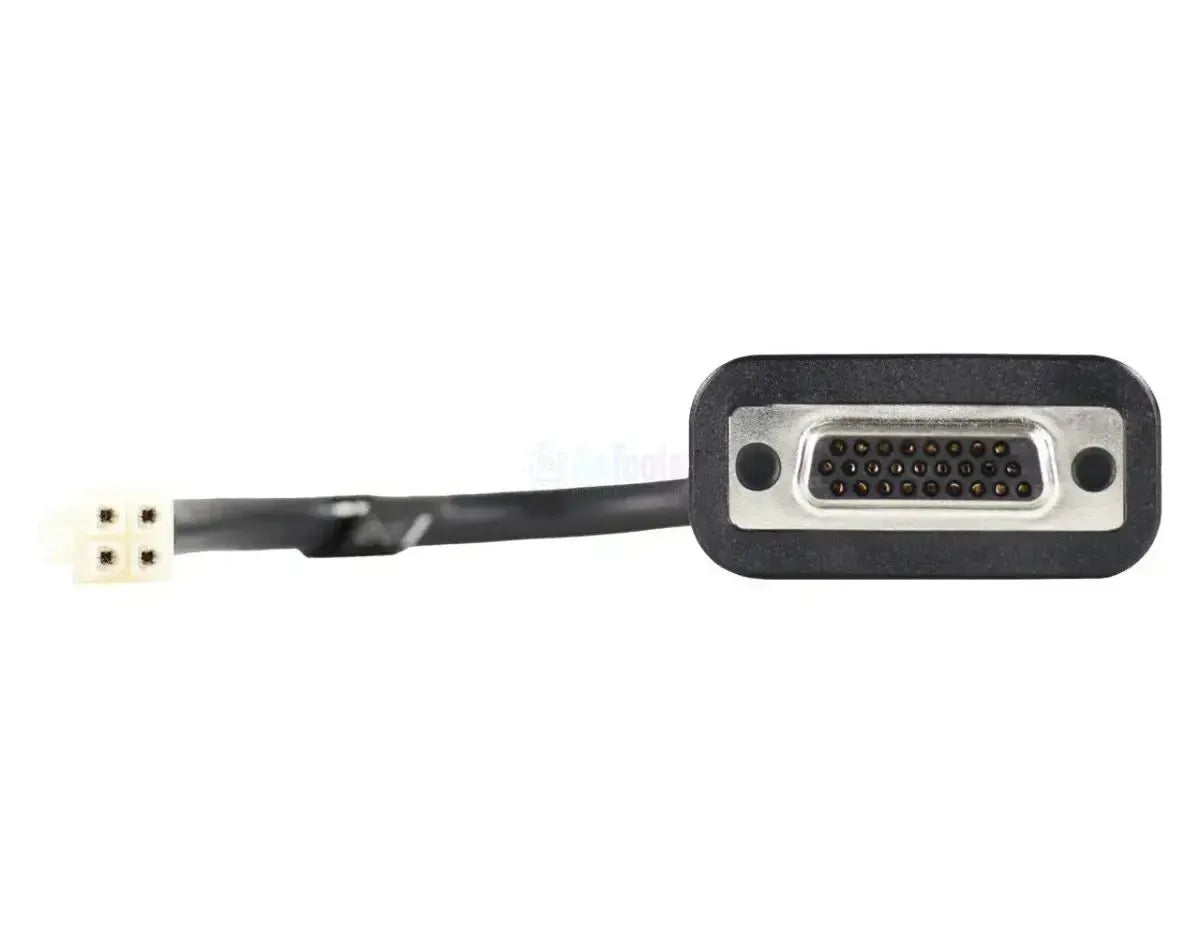

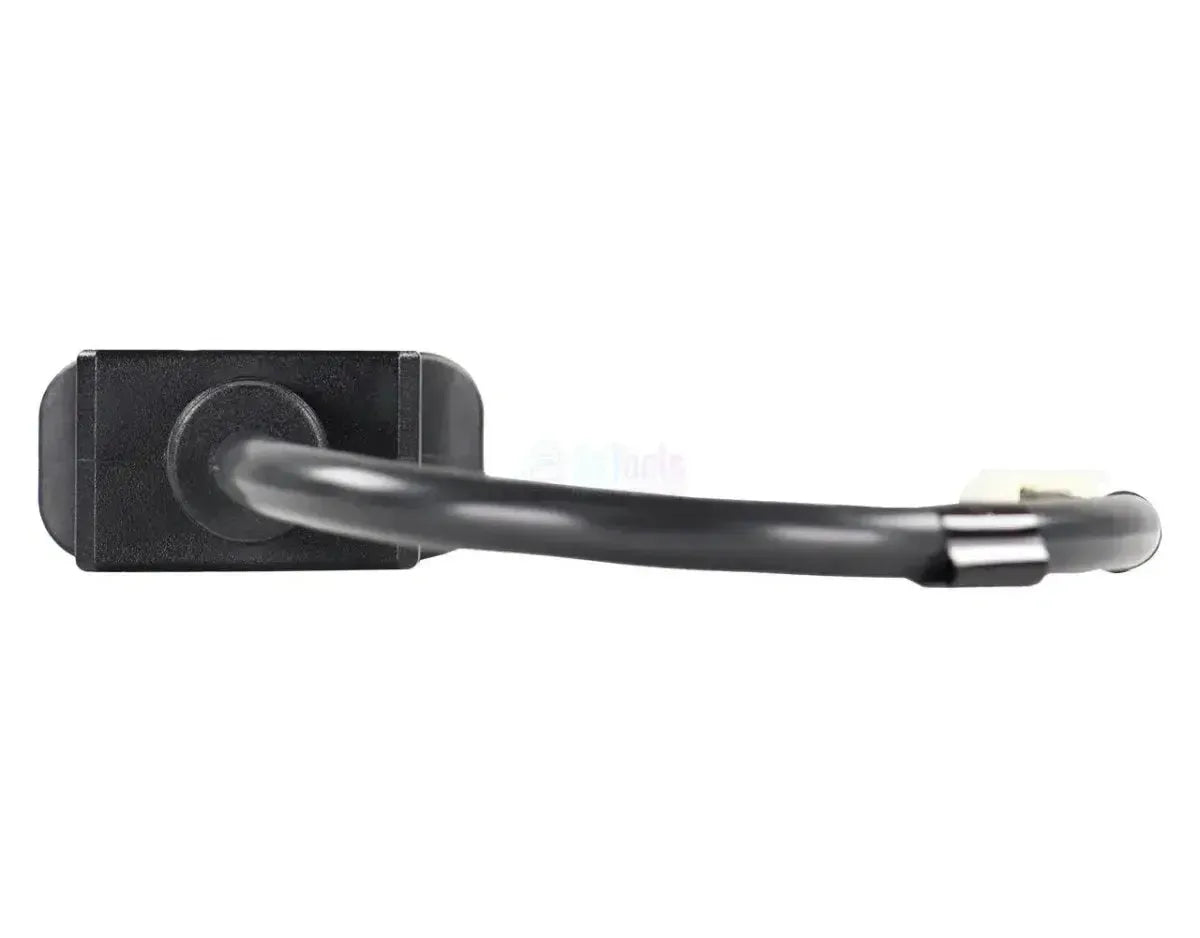

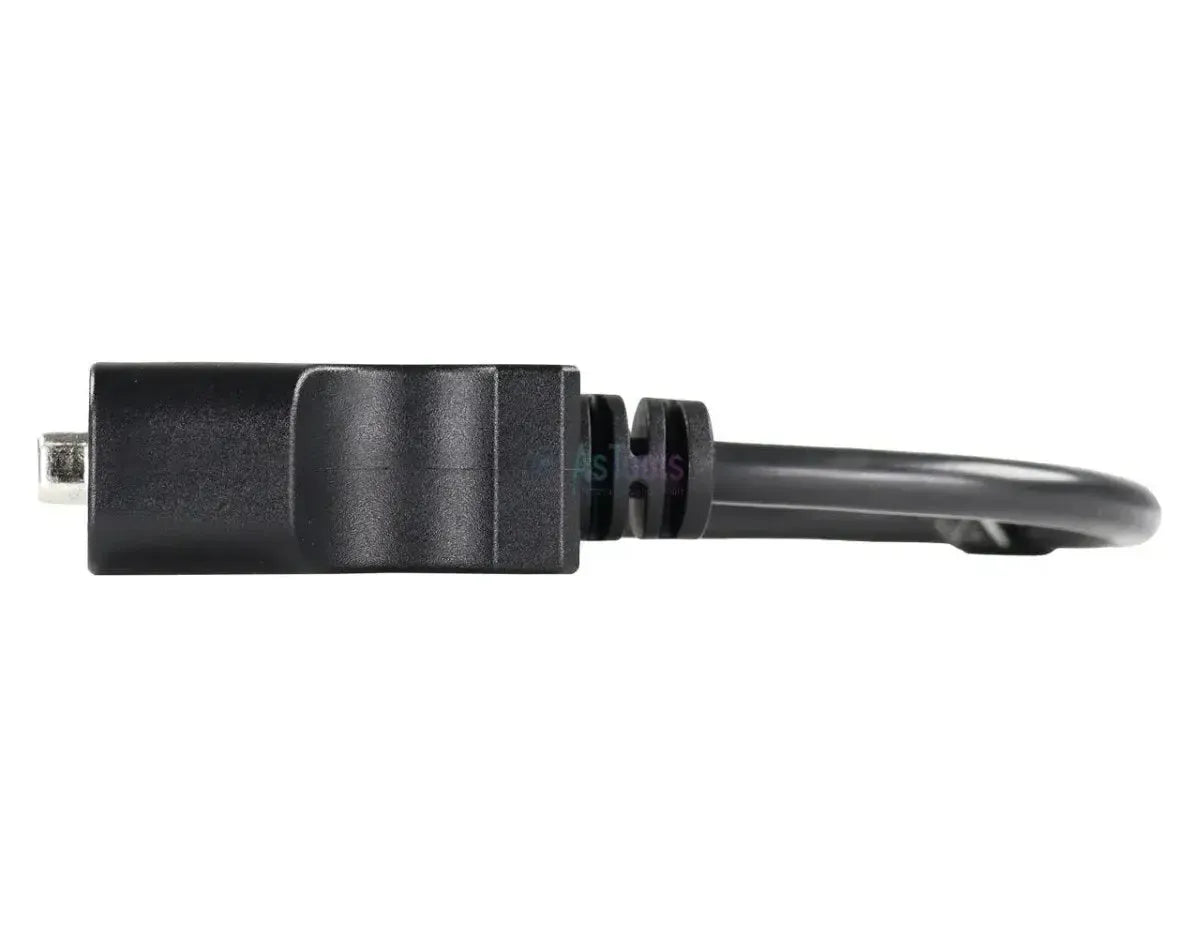

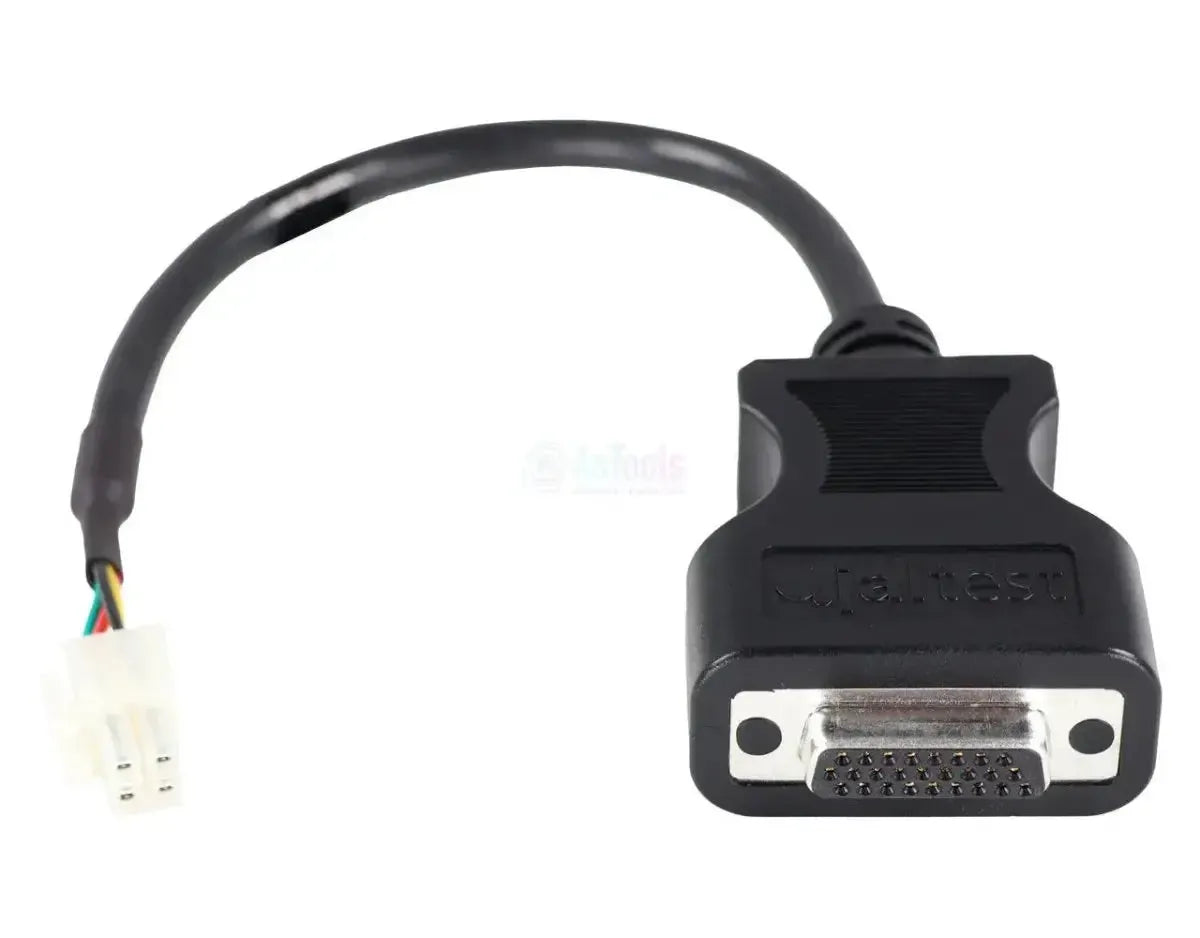

Le Jaltest JDC566.9 est le câble de diagnostic pour les modules de puissance Curtis dans les machines électriques ; il relie le connecteur de diagnostic 4 broches du contrôleur Curtis à l'entrée 26 broches DB26 de la Jaltest Link. Le connecteur 4 broches est intégré au contrôleur lui-même et se trouve généralement dans le compartiment électrique de la machine ; côté interface, la fiche DB26 se branche directement dans la Link, sans câble intermédiaire 16 broches.

Une fois la connexion établie, le logiciel Jaltest accède au contrôleur moteur qui pilote les moteurs de traction et de levage dans les chariots élévateurs, transpalettes et nacelles élévatrices. Jaltest répertorie ces contrôleurs dans la couverture MHE sous la dénomination Module de puissance (CPM), par série distincte, de la 1212 à la 1243. Pour les séries 1212, 1232 et 1236, la couverture inclut non seulement les codes de défaut et les valeurs mesurées, mais aussi le paramétrage ; la 1243 offre un ensemble de fonctions différent. Le câble relève de Jaltest MHE (Material Handling Equipment).

AVANTAGES

✔Se connecte directement à l'entrée 26 broches DB26 de la Jaltest Link ; aucun câble de diagnostic 16 broches n'est nécessaire.

✔Accède aux modules de puissance Curtis que Jaltest couvre par série : 1212, 1220, 1228, 1230, 1232, 1236 et 1243.

✔Pour les séries 1212, 1232 et 1236, la couverture inclut les codes de défaut, les valeurs mesurées et les paramètres.

✔La surveillance des données en direct du contrôleur est accessible via Jaltest.

POINTS D'ATTENTION

✕Pour les modules de puissance Curtis, la commande de composants, l'étalonnage et la réinitialisation de la maintenance ne figurent pas dans le tableau de couverture.

✕Les fonctions varient selon la série : par exemple, le paramétrage ne figure pas dans la couverture de la 1243, contrairement aux 1212, 1232 et 1236.

✕Réservé au connecteur Curtis 4 broches; Cojali propose également la JDC569.9 pour l'autre connecteur du contrôleur.

✕Nécessite un Jaltest Link avec licence MHE valide; le câble n'ajoute pas lui-même de couverture de diagnostic.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest au module de puissance Curtis de la machine. Jaltest répertorie chaque série de contrôleur séparément dans la couverture de diagnostic.

Unités de commande accessibles

Module de puissance (CPM), Module de puissance : Le module de puissance Curtis tel que Jaltest le nomme dans la couverture de diagnostic.
Curtis 1212, 1220, 1228 et 1230 : Les séries pour les entraînements plus légers et les fonctions auxiliaires.
Curtis 1232, 1236 et 1243 : Les séries plus robustes ; pour la 1243, l'ensemble des fonctions diffère.

Ce que vous pouvez faire

Lire et effacer les codes de défaut : Lire la mémoire des défauts du module de puissance et la vider après réparation.
Consulter les valeurs mesurées : Les valeurs actuelles des capteurs et entrées du contrôleur.
Configurer les paramètres : Pour notamment la 1212, 1232 et 1236, la lecture et la modification de la configuration sont couvertes par le diagnostic.
Surveillance des données en direct : Suivre les valeurs du contrôleur pendant le fonctionnement en chiffres et en graphique.

Véhicules et applications compatibles

C'est le contrôleur qui détermine la compatibilité, non la marque de la machine. Ce câble est destiné aux modules de puissance Curtis avec connecteur 4 broches dans les machines électriques ; vérifiez sur place quel connecteur se trouve sur votre contrôleur.

Application :

Chariots élévateurs électriques, transpalettes et nacelles élévatrices avec module de puissance Curtis
Séries Curtis couvertes par le diagnostic Jaltest : 1212, 1220, 1228, 1230, 1232, 1236 et 1243
Année de fabrication non déterminante : Pour le transport interne, aucune connexion de diagnostic obligatoire n'est requise, donc ce connecteur reste en service

💡

Bon à savoir : Le connecteur 4 broches appartient au contrôleur Curtis lui-même et se trouve généralement dans le compartiment électrique de la machine. Cojali propose plusieurs câbles Curtis. Vérifiez donc d'abord quel connecteur se trouve sur votre machine avant de commander.

Contenu de l'emballage

1x Jaltest (JDC566.9) | Câble adaptateur Curtis 4 broches OBD - 26 broches DB26 | Équipements de levage et de manutention

Spécifications techniques

Spécification	Description
Marque	Jaltest (Cojali)
Numéro de référence	JDC566.9
Type	Câble adaptateur
Application	Modules de puissance Curtis (Power module CPM)
Connecteur côté système	OBD 4 broches
Connecteur côté interface	DB26 26 broches
Unités de commande	Module de puissance (CPM), séries 1212, 1220, 1228, 1230, 1232, 1236 et 1243
Segment	Équipements de manutention et de levage
Module Jaltest	Jaltest MHE (Material Handling Equipment)
Requis pour utiliser	Jaltest Link avec licence logicielle valide
