Jaltest  |  SKU : JDC530A

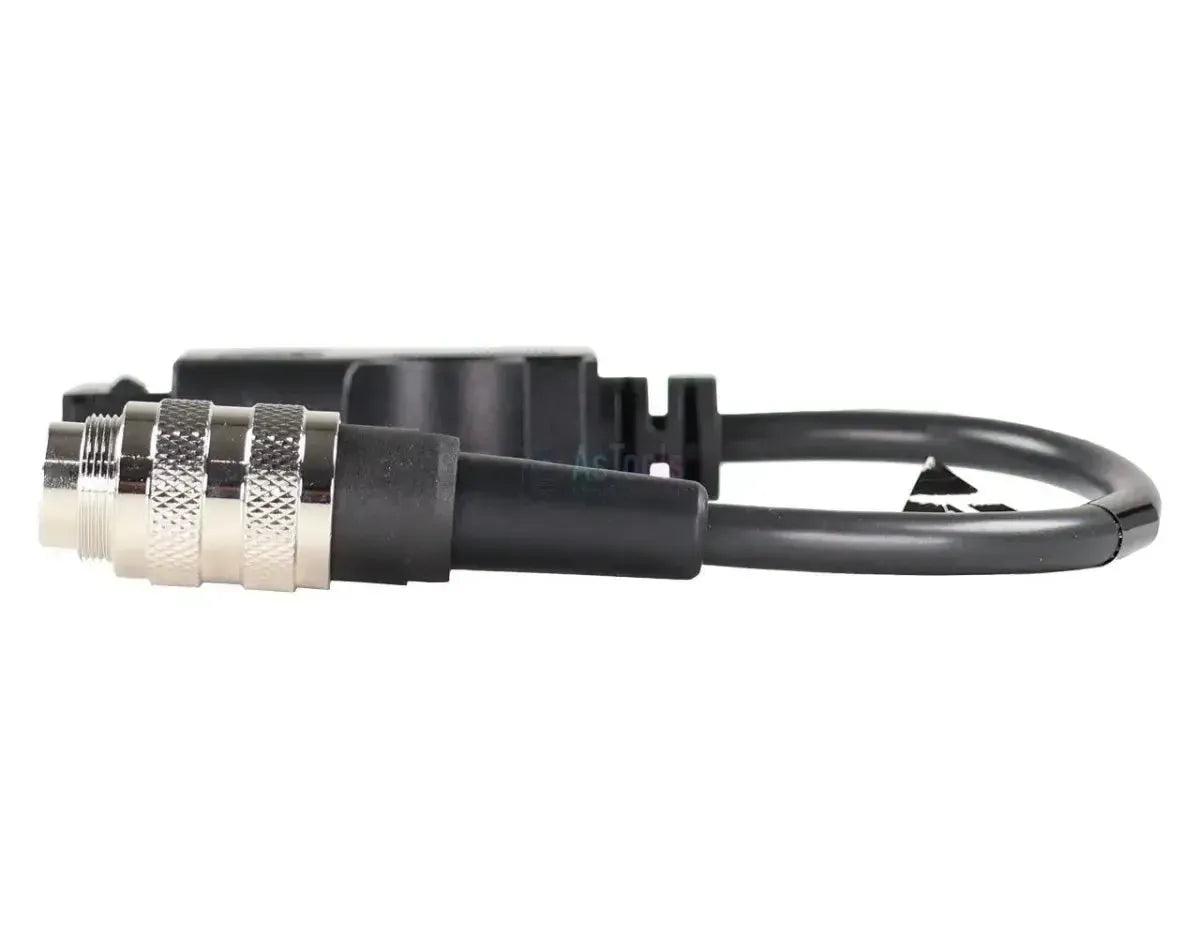

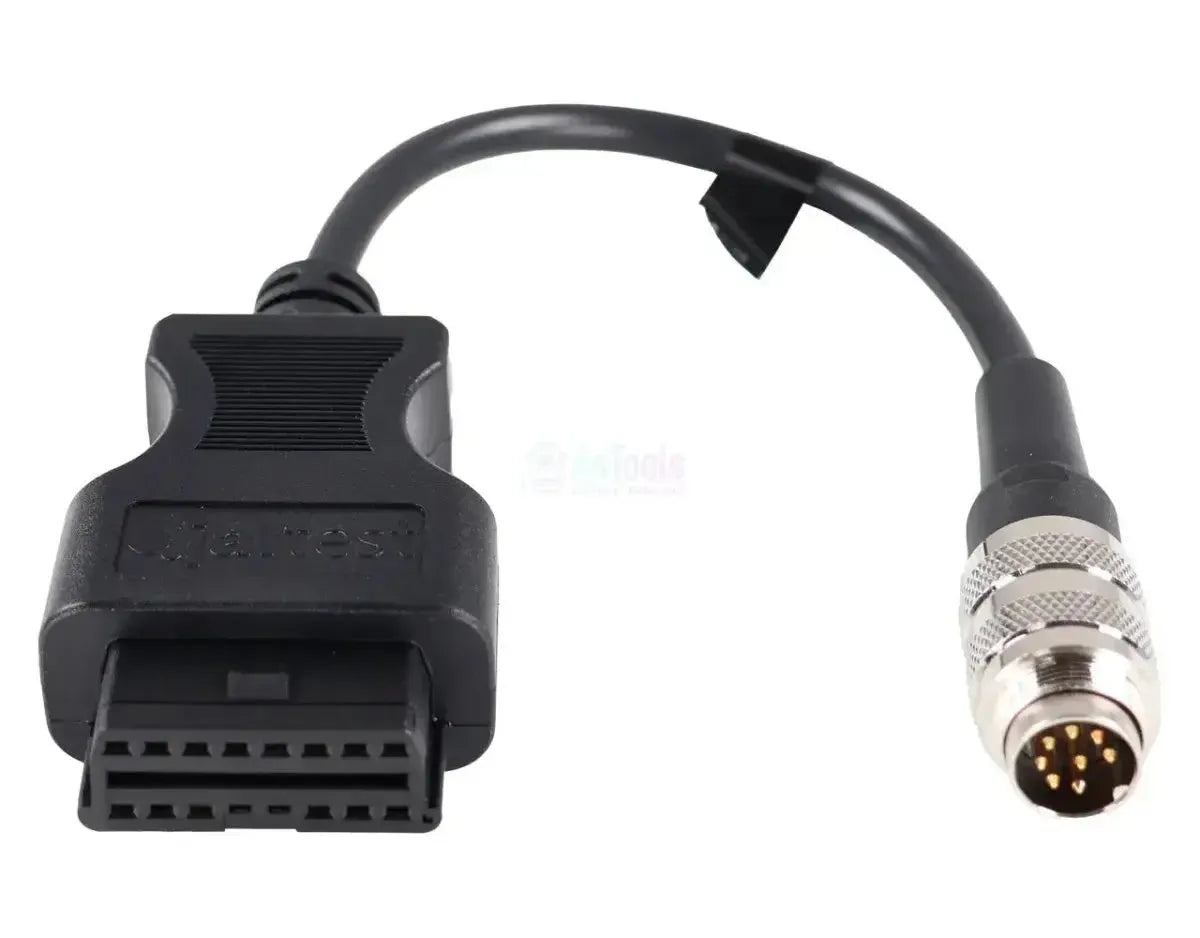

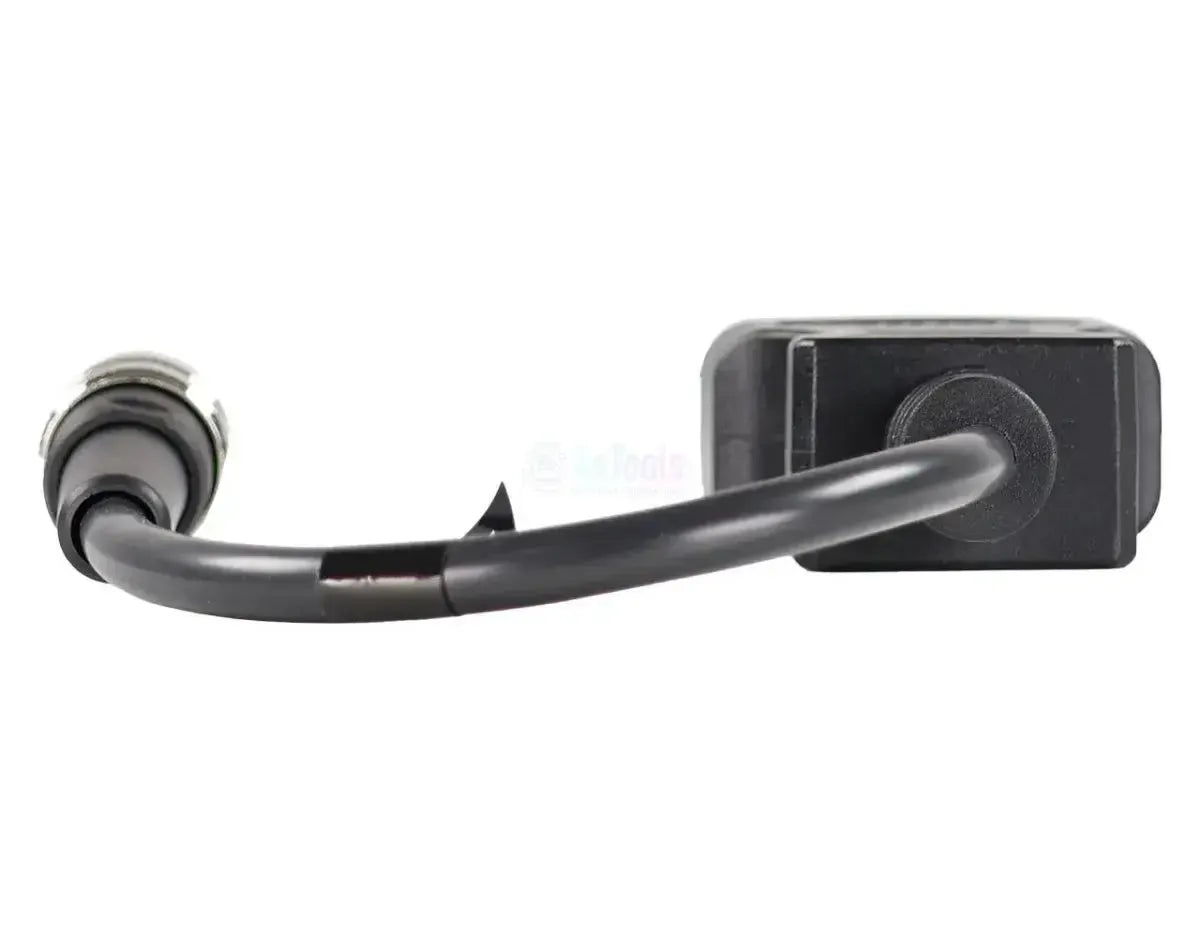

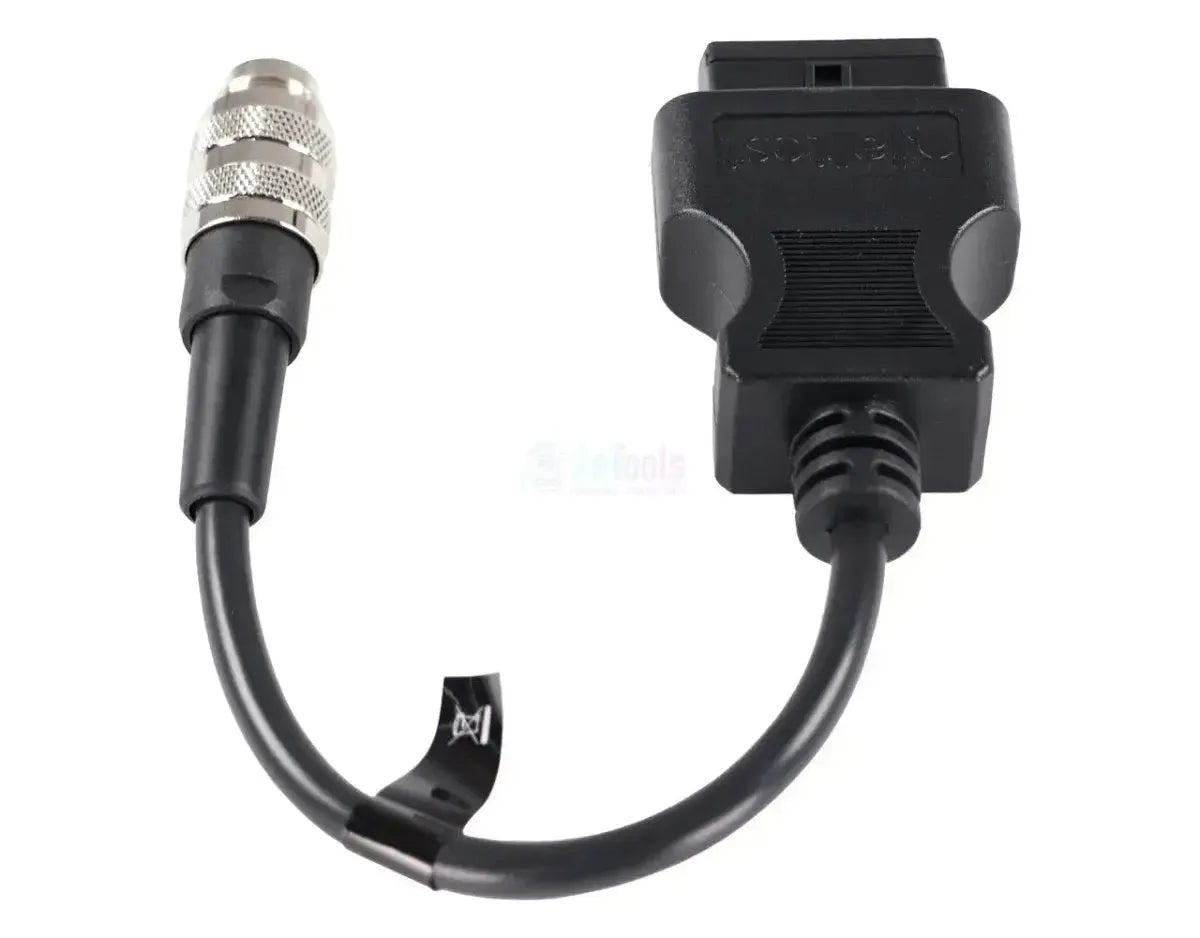

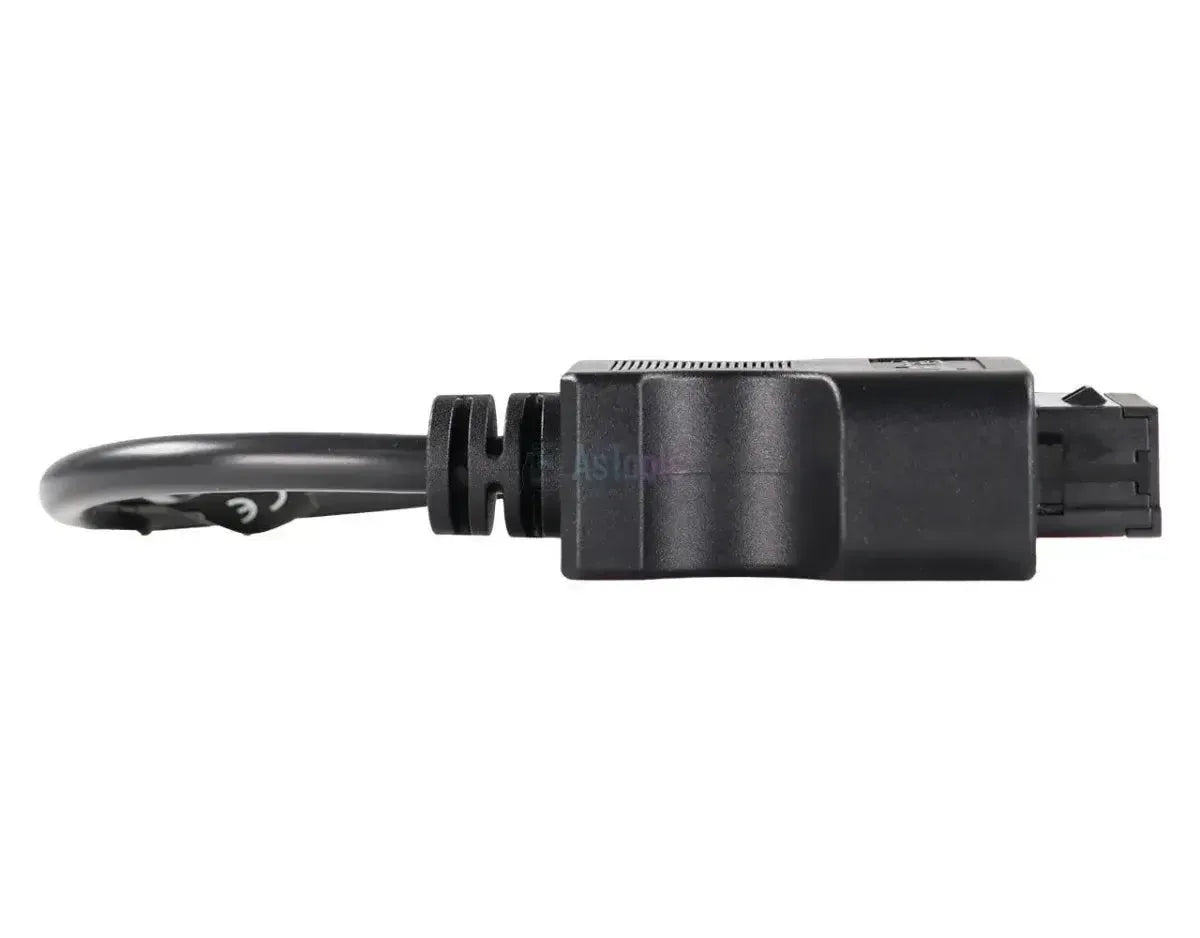

Jaltest (JDC530A) | Câble adaptateur Claas 8 broches OBD - 16 broches OBD2 | Véhicule agricole

€150,95 TTC
€124,75 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

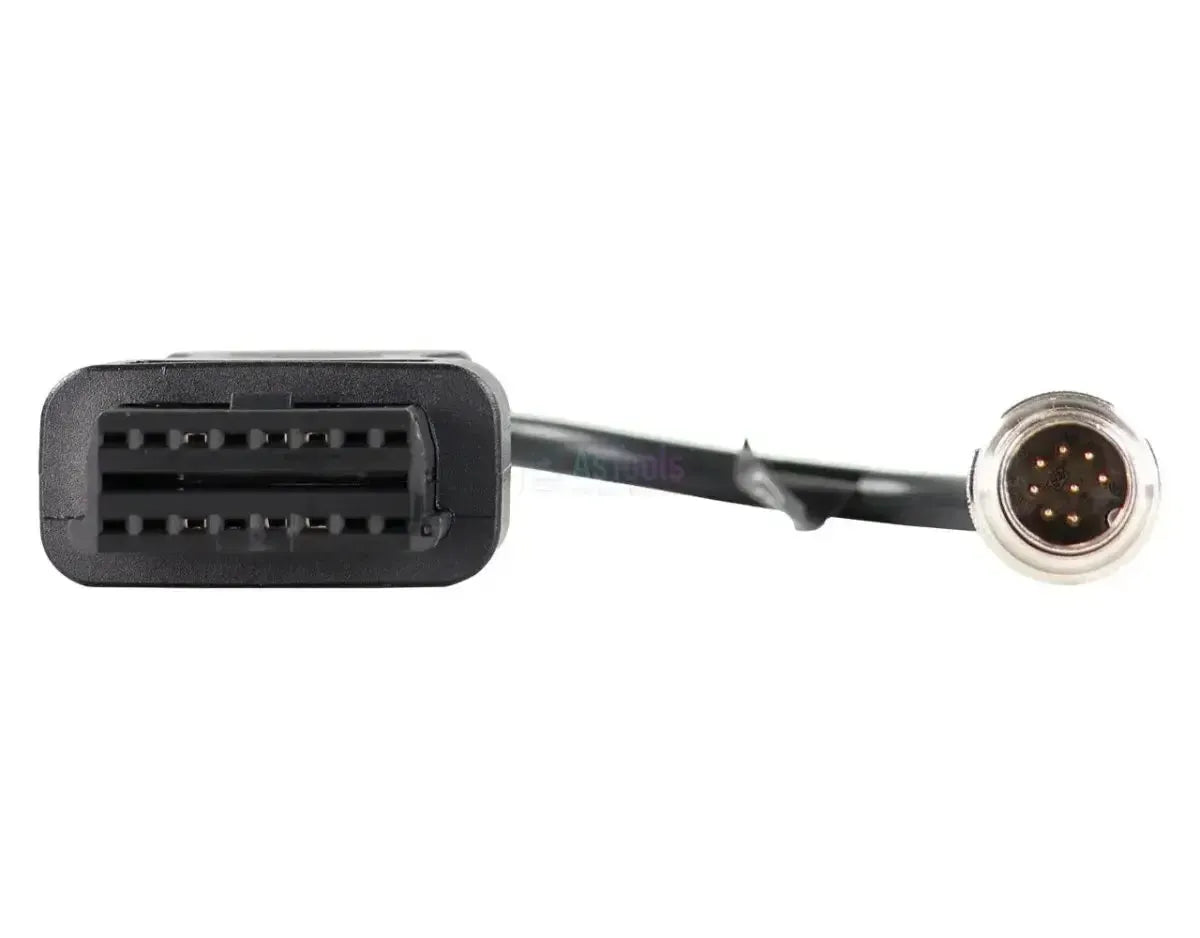

Le Jaltest JDC530A est le câble de diagnostic permettant de connecter le connecteur 8-broches des moissonneuses-batteuses Claas et de la série Xerion à la Jaltest Link. Côté véhicule se trouve le connecteur 8-broches, côté interface l'entrée 16-broches OBD2 pour votre câble de diagnostic Jaltest. Le connecteur se situe dans la cabine ; Claas utilise deux connecteurs de diagnostic différents sur ces machines, et celui qui est installé dépend de la version.

Derrière ce seul connecteur se trouvent les commandes moteur, transmission et moisson de la machine : l'interface moteur ADM 2/ADM 3, les ordinateurs de bord VBM et XIF, le système MR unit pump system, les commandes moteur Caterpillar, les commandes de transmission EHS, GDM, TCU et VDC, le traitement SCR post-moteur, le suivi de trajectoire ATP, la commande ESM et les commandes de battage ACU, SAM, RTR, RSM, GUA et YMM. Le nombre de ces éléments varie selon la série : un MEGA ne dispose que de l'ADM 2/3, de la commande moteur MR et du SCR, tandis qu'une LEXION en compte plus de vingt. Le câble relève de la catégorie Jaltest AGV (véhicules agricoles).

AVANTAGES

✔Accède aux unités de commande du processus de battage: SAM (sept), RTR (clapets de rotor), RSM (distributeur), GUA (clapets de trémie à grains) et YMM (mesure de rendement).
✔Tous les régulateurs moteur Caterpillar utilisés par Claas (3126 B, C-6.6, C-9, C-9.3, C-13, CDL et J1939) ainsi que le système de pompe d'injection MR.
✔Également l'interface moteur ADM 2 / ADM 3, les ordinateurs de bord VBM et XIF et le suivi de trajectoire GPS ATP.
✔Sur le Xerion en outre la régulation de transmission TCU et VDC et la commande électrohydraulique ESM.

POINTS D'ATTENTION

✕Uniquement pour le connecteur Claas 8 broches ; pour la version 7 broches sur les mêmes machines, le JDC529A est prévu. Les deux ne sont pas interchangeables.
✕Le Commande EHC (relevage) du Xerion offre des possibilités plus limitées dans le tableau de couverture que les autres unités de commande.
✕Les systèmes de récolte présents dépendent fortement de la série : une MEGA ne gère que l'ADM 2/3, la régulation moteur MR et le SCR, tandis qu'une LEXION en gère plus de vingt.
✕Nécessite une Jaltest Link avec licence AGV valide; le câble n'ajoute pas lui-même de couverture.

Applications et fonctionnalités

Via cette connexion 8 broches, vous accédez avec le logiciel Jaltest aux unités de commande de la moissonneuse-batteuse ou du Xerion. Les unités présentes varient considérablement selon la série et l'année de fabrication.

Unités de commande accessibles

  • Ordinateur central ADM 2 et ADM 3 (interface de régulation moteur) :L'interface entre la régulation de la machine et le moteur.
  • Ordinateur central VBM et XIF (ordinateur de bord) :Les ordinateurs de bord de la moissonneuse-batteuse et du Xerion respectivement.
  • Gestion moteur MR, système de pompe unitaire :La régulation moteur basée sur Mercedes avec système de pompe unitaire.
  • Gestion moteur ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 et C-13 (CDL et J1939) :Les régulations moteur Caterpillar des modèles LEXION et Xerion.
  • Transmission EHS, GDM, TCU et VDC :L'entraînement de roulement et la régulation de transmission.
  • Système de récolte ACU, SAM (régulation du tamis), RTR (volets du rotor), RSM (éparpilleur), GUA (clapets de trémie à grains) et YMM (mesure du rendement) :Les unités de commande du processus de battage.
  • Traitement des gaz d'échappement SCR/DEF et SCR Bluetec :Les systèmes AdBlue des machines plus récentes.
  • Commande ATP (autoguidage GPS) et ESM (direction électrohydraulique) :Les systèmes de direction et de suivi de trajectoire.
  • Hydraulique EHC (relevage) et HYD (panneau de commande des distributeurs), module électronique OPM (commande d'accoudoir) et EXT, et éclairage WLP :Les autres unités du Xerion et des moissonneuses-batteuses.

Ce que vous pouvez faire

  • Lire et effacer les codes d'erreur :Consulter la mémoire de défauts de l'unité de commande, avec la description du dysfonctionnement détecté.
  • Afficher les valeurs mesurées :Les valeurs actuelles des capteurs gérés par l'unité de commande, avec la possibilité de définir des seuils d'alarme.
  • Consulter les intervalles d'entretien :Disponibles notamment pour les régulations moteur Caterpillar et le système SCR Bluetec.
  • Consulter les avertissements de diagnostic : Disponible notamment sur l'interface ADM 2 et la gestion moteur MR.
  • Effectuer des actions supplémentaires : Disponible sur le système de post-traitement des gaz d'échappement SCR Bluetec.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à toute moissonneuse-batteuse Claas et Xerion équipée du connecteur de diagnostic 8 broches. Jaltest AGV couvre les séries énumérées ci-dessous ; vérifiez sur place quel connecteur se trouve dans votre cabine.

Claas :

  • Claas XERION : (1997 - aujourd'hui)
  • Série Claas LEXION (moissonneuse-batteuse)
  • Série Claas TUCANO (moissonneuse-batteuse)
  • Série Claas MEDION (moissonneuse-batteuse)
  • Série Claas AVERO (moissonneuse-batteuse)
  • Série Claas MEGA (moissonneuse-batteuse)
  • Série Claas DOMINATOR (moissonneuse-batteuse)
  • Série Claas TRION (moissonneuse-batteuse)
💡
Bon à savoir : Le connecteur 8 broches se trouve dans la cabine. Claas propose également une version 7 broches pour ces machines (JDC529A) ; le modèle dont vous avez besoin dépend de la configuration de votre machine. Vérifiez d'abord quel connecteur équipe votre machine avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC530A) | Câble adaptateur Claas 8 broches OBD - 16 broches OBD2 | Véhicule agricole

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC530A
Type Câble adaptateur
Application Moissonneuses-batteuses Claas et Xerion (connecteur 8 broches)
Connecteur côté véhicule 8 broches OBD
Connecteur côté interface 16 broches OBD2
Unités de commande ADM 2 et ADM 3, VBM et XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU, VDC, ACU, SAM, RTR, RSM, GUA, YMM, SCR/DEF et SCR Bluetec, ATP, ESM, EHC, HYD, OPM, EXT et WLP
Segment Véhicule agricole
Module Jaltest Jaltest AGV (véhicules agricoles)
Requis pour utiliser Jaltest Link avec licence logicielle valide
