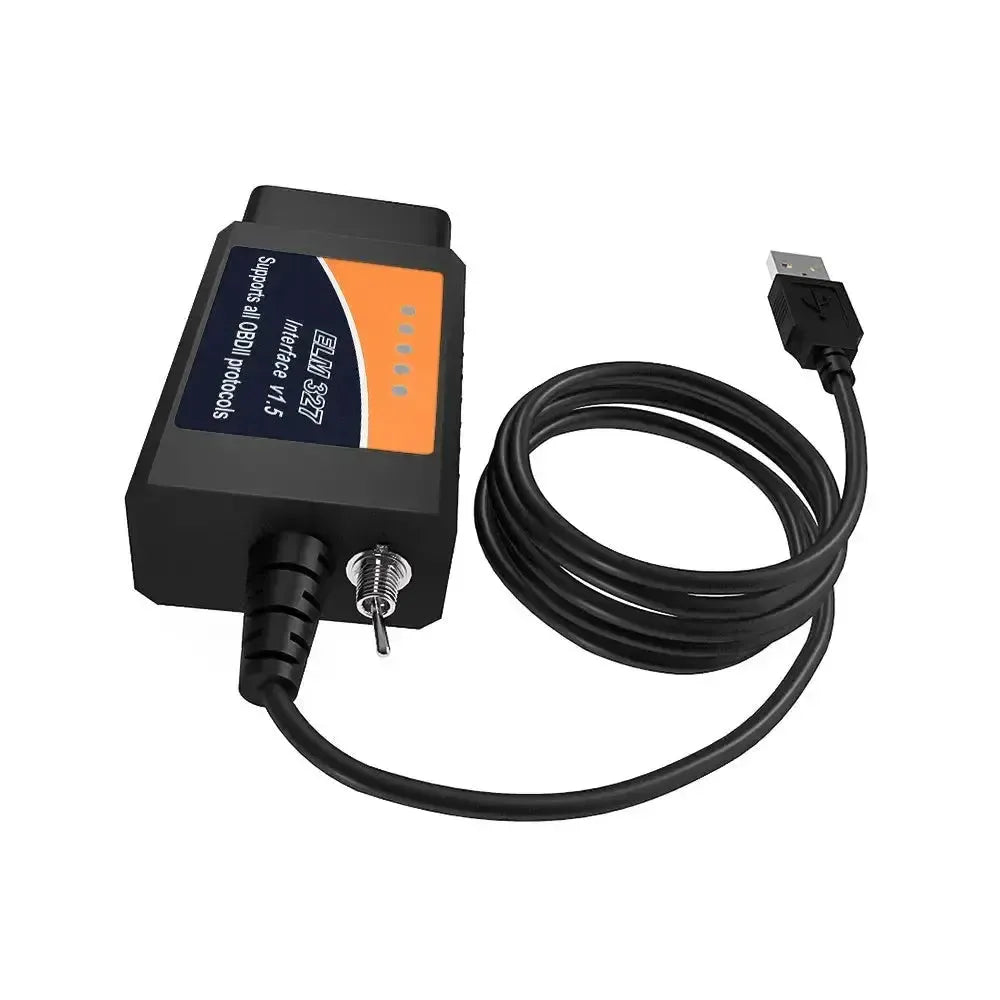

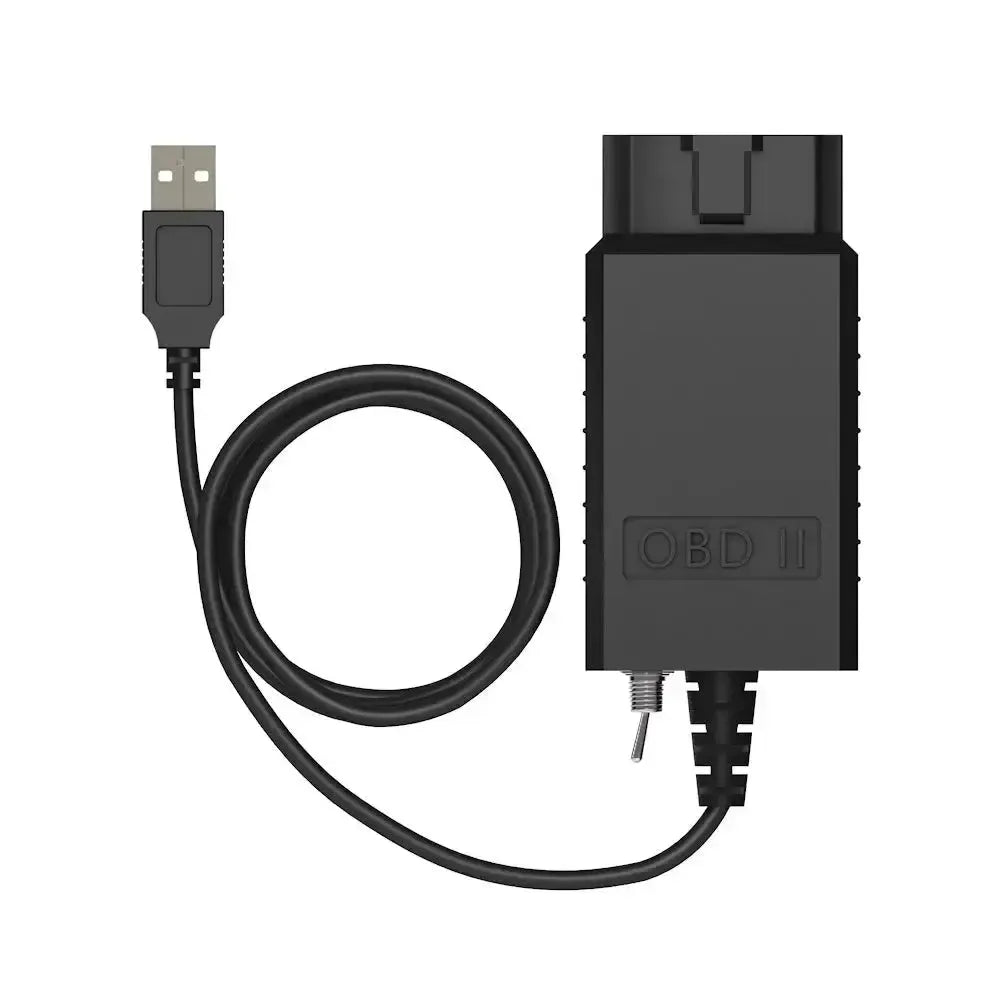

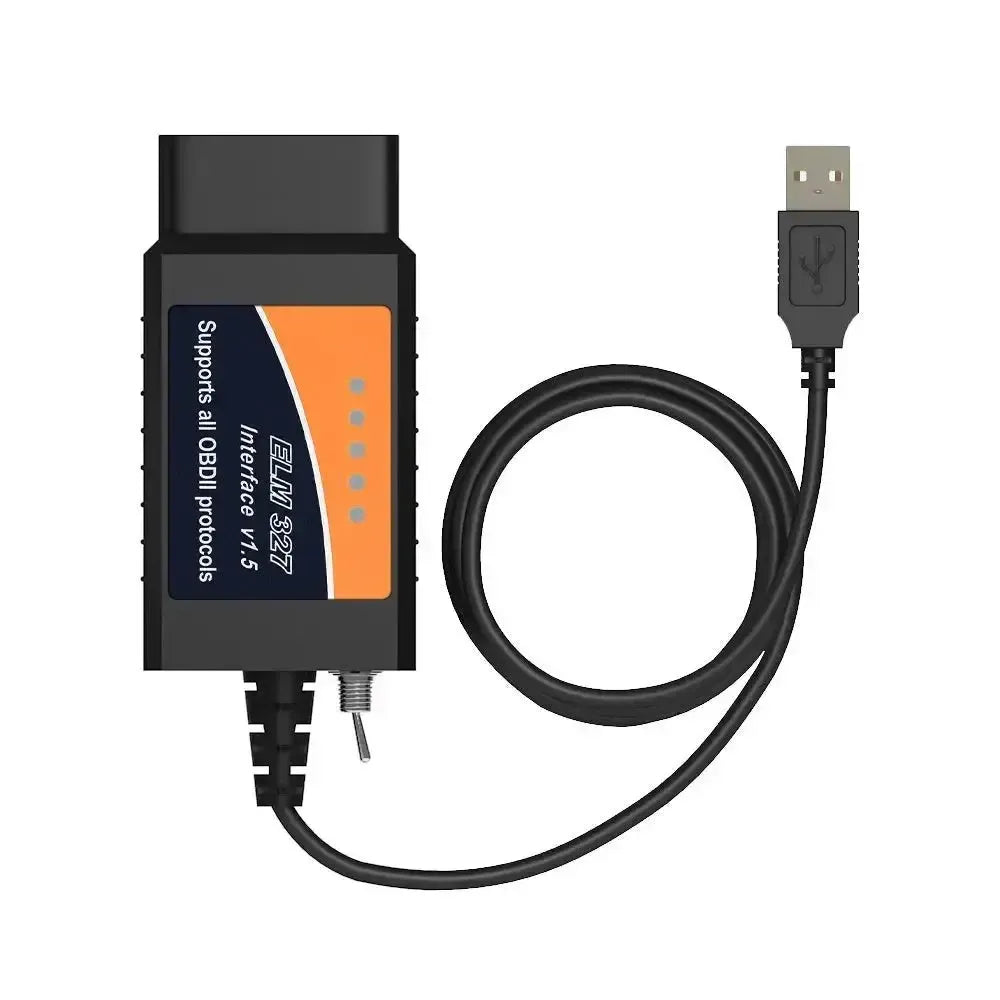

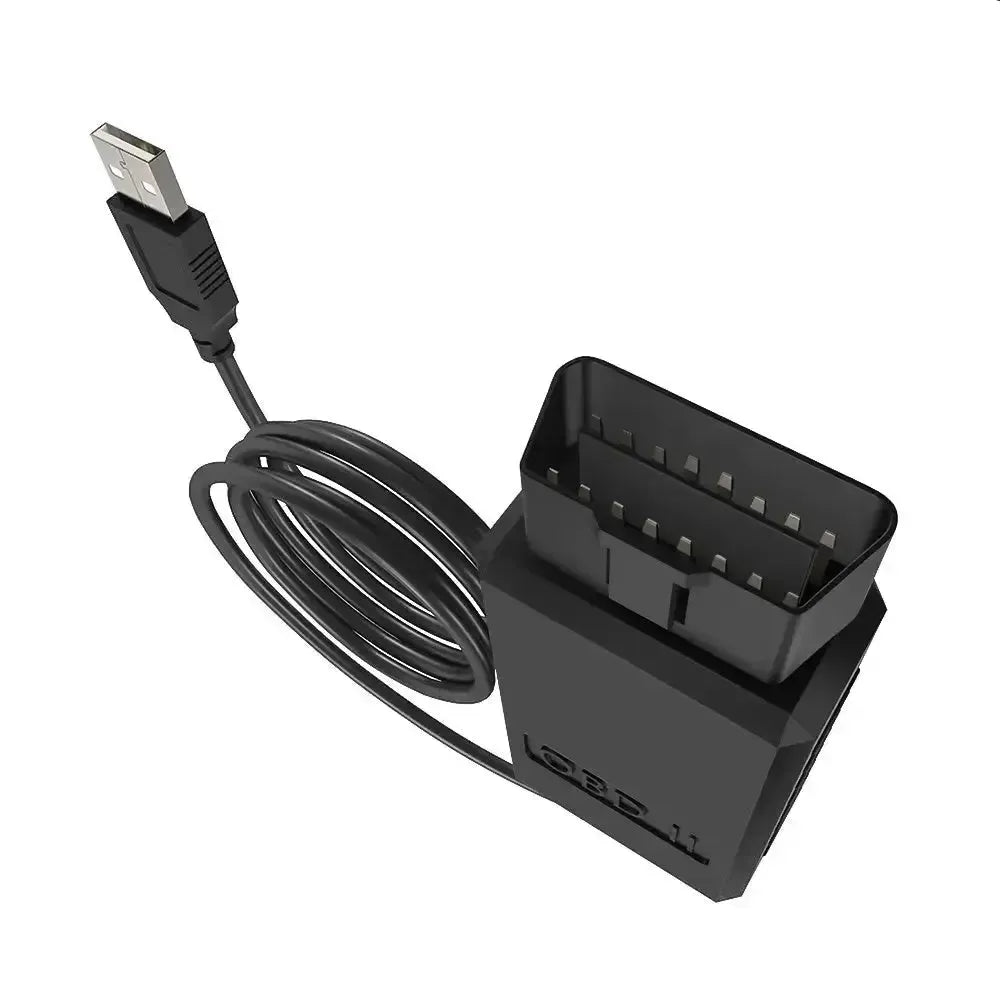

Câble d'interface USB universel ELM327 (FT232RL) (Commutateur HS/MS-CAN)

Applications et fonctionnalités

L'interface USB ELM327 avec commutateur offre une large gamme de possibilités de diagnostic, selon le logiciel utilisé. Les fonctions ci-dessous sont techniquement prises en charge par l'interface :

• Lecture et effacement des codes DTC : Détection et suppression des codes d'erreur diagnostiques dans l'unité de commande moteur (ECU) et les modules secondaires via la norme OBD2.
• Surveillance des données en temps réel : Lecture en temps réel des données des capteurs, telles que le régime moteur, la température du liquide de refroidissement, les valeurs de la sonde lambda et les pressions de carburant.
• Configuration du véhicule (Données As-Built) : Lecture et écriture de fichiers de configuration pour activer ou désactiver des options spécifiques au véhicule via un logiciel compatible.
• Fonctions de service : Assistance pour effectuer des régénérations statiques, des calibrations et des procédures de réinitialisation des valeurs apprises dans diverses unités de commande.

Fonctions et capacités spéciales

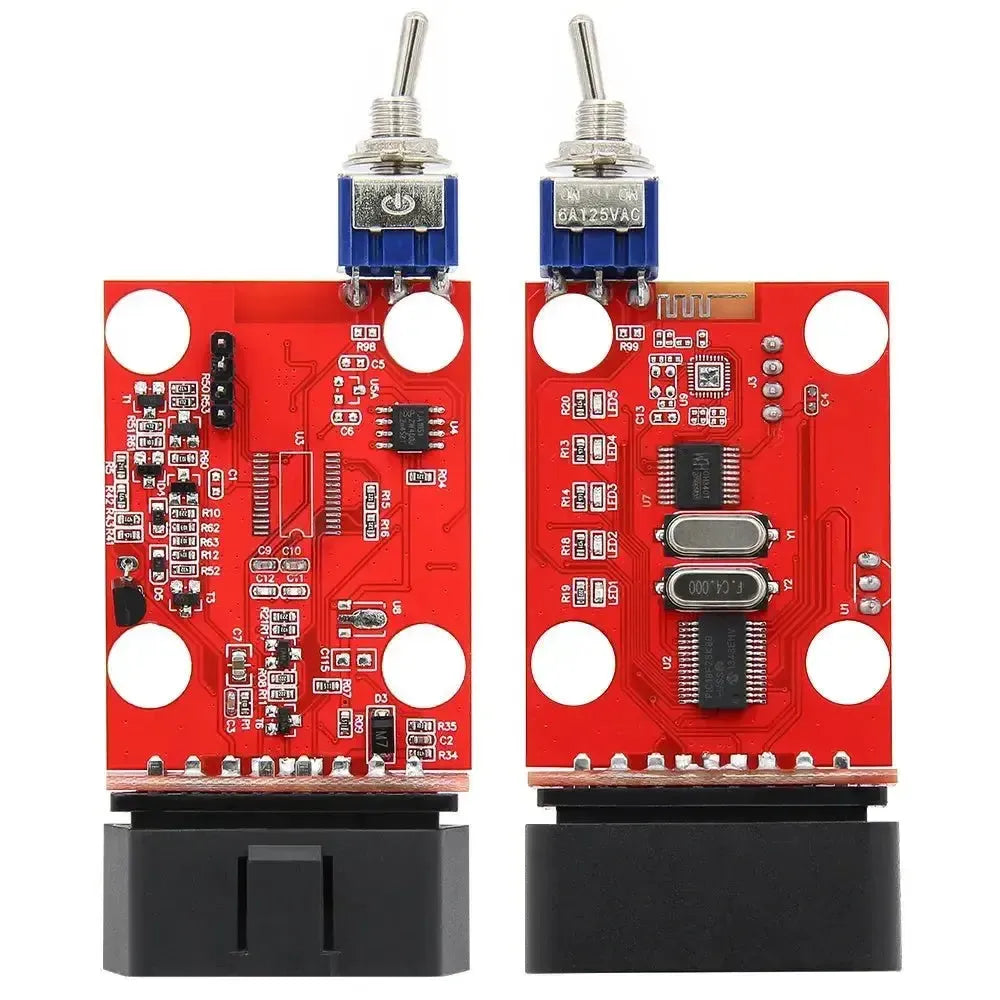

L'ajout de l'interrupteur manuel étend les fonctionnalités de la puce ELM327 standard, ce qui donne les capacités matérielles spécifiques suivantes :

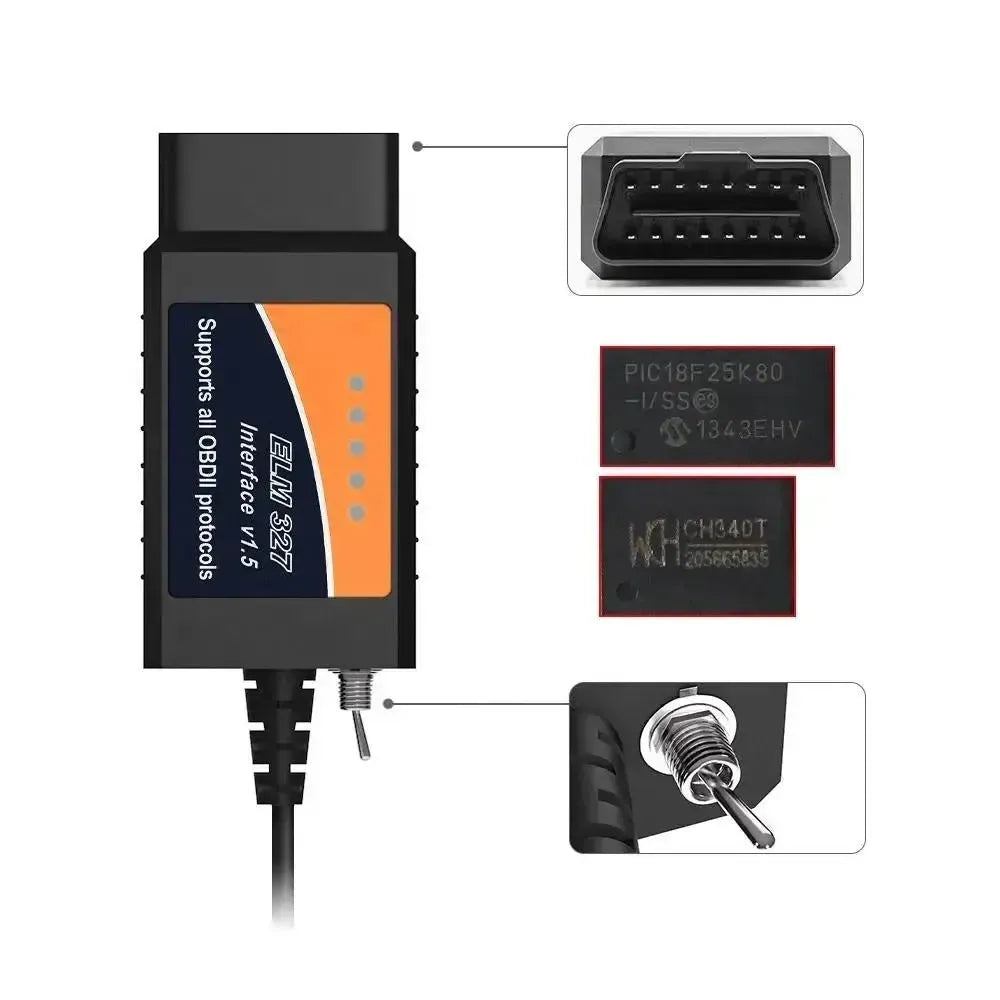

• Commutation matérielle du réseau : L'interrupteur physique déplace les broches actives sur la prise OBD2 du bus CAN standard (broches 6 et 14) vers le bus MS-CAN (broches 3 et 11).
• Accès aux modules CAN secondaires : Permet la communication avec des modules non connectés au réseau principal, tels que le module GEM, la climatisation et les capteurs de stationnement pour certaines marques automobiles.
• Initialisation du module : Prise en charge de l'appairage ou de l'initialisation de nouveaux modules de commande dans le réseau MS-CAN après remplacement ou réparation.

Véhicules compatibles

Le câble fonctionne comme une interface OBD2 standard pour tous les véhicules compatibles EOBD/OBD2. La fonctionnalité MS-CAN ajoutée a été spécialement développée et testée pour les marques suivantes :

Ford, Mazda, Lincoln & Mercury :

• Tous les modèles avec réseau MS-CAN : Convient à presque tous les modèles de l'année 2003 à aujourd'hui équipés d'un bus CAN Medium Speed séparé.
• Support OBD2 global : Moteurs essence à partir de l'année modèle 2001 et moteurs diesel à partir de l'année modèle 2004 (marché UE).

Logiciels et systèmes d'exploitation compatibles

Ce câble interface nécessite un logiciel de diagnostic tiers pour fonctionner. Le matériel est optimisé pour les suites logicielles qui adressent le réseau MS-CAN.

Logiciels compatibles :

• FORScan : Diagnostic complet du véhicule, modifications de configuration et programmation des modules (nécessite l'interrupteur lors des scans de modules).
• ELMConfig / Focccus / FF2 : Outils logiciels spécifiques pour modifier les données As-Built et les options cachées chez Ford et Mazda.
• ScanMaster-ELM / MultiECUScan : Pour le diagnostic OBD2 général (avec MultiECUScan possible en combinaison avec des câbles adaptateurs supplémentaires).

Systèmes d'exploitation :

• Windows : Entièrement supporté (Windows 7, 8, 10 et 11). Nécessite l'installation des pilotes de port COM virtuel (VCP) pour le chipset FTDI.

Contenu de l’emballage

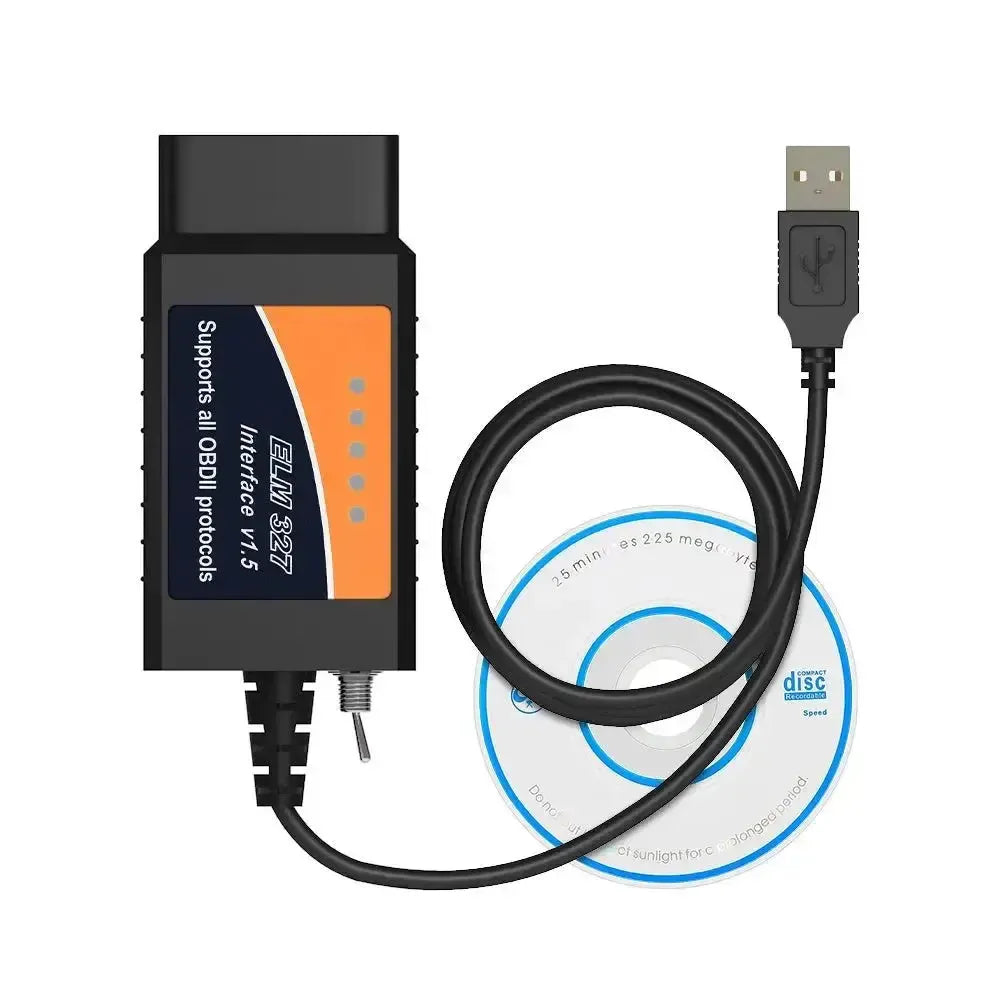

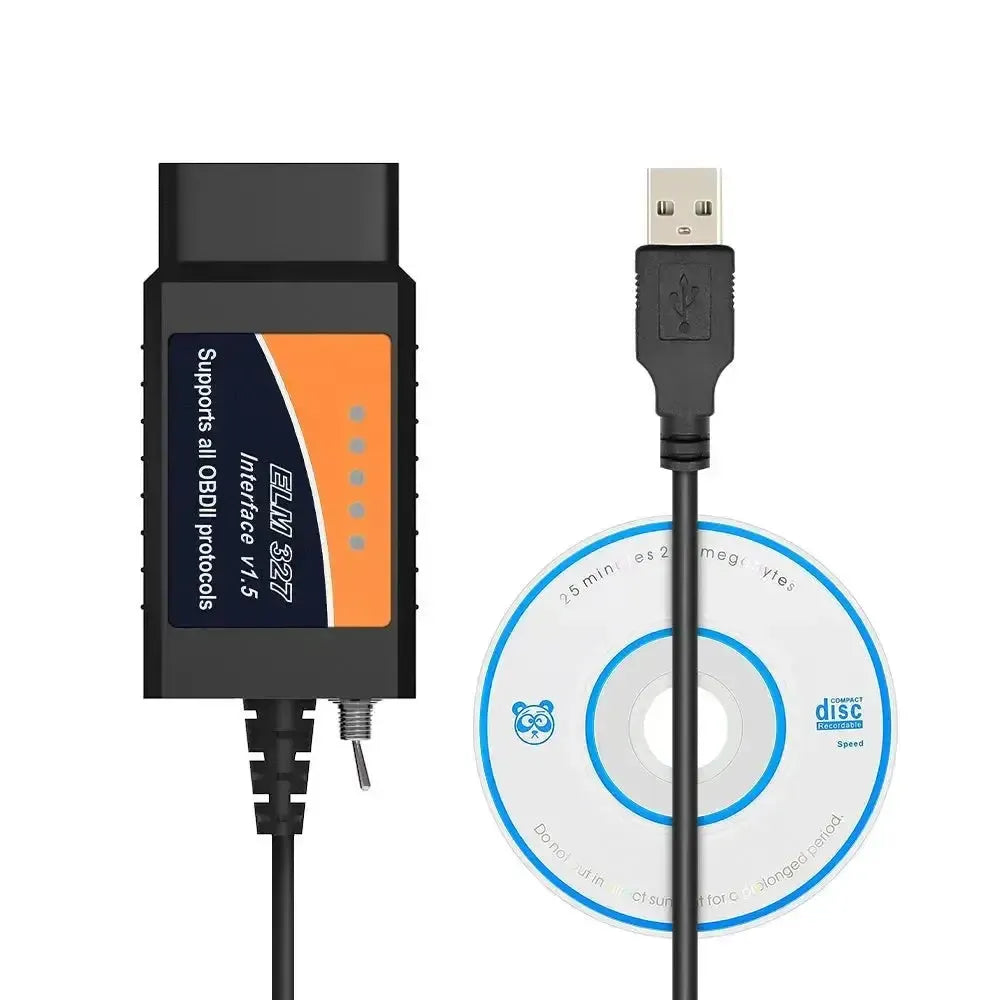

• 1x ELM327 universel (FT232RL) avec interrupteur HS/MS-CAN | câble interface USB

Spécifications techniques
