OBDSTAR IScan Japan | Appareil de diagnostic | Snorfiets/Moto

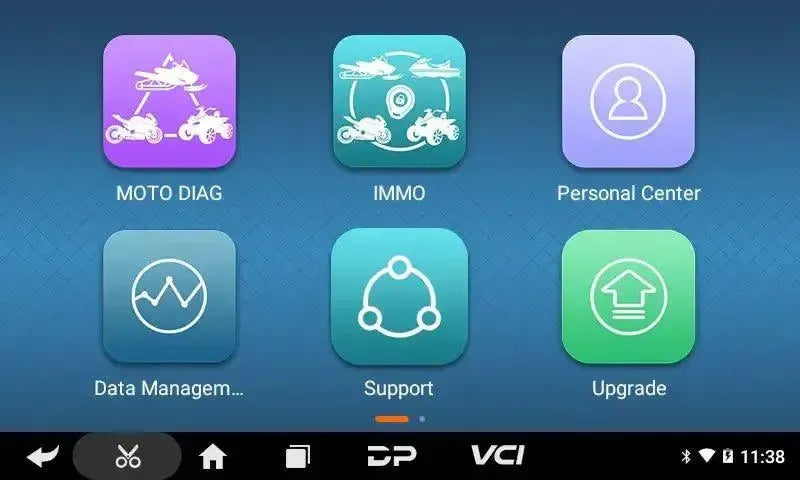

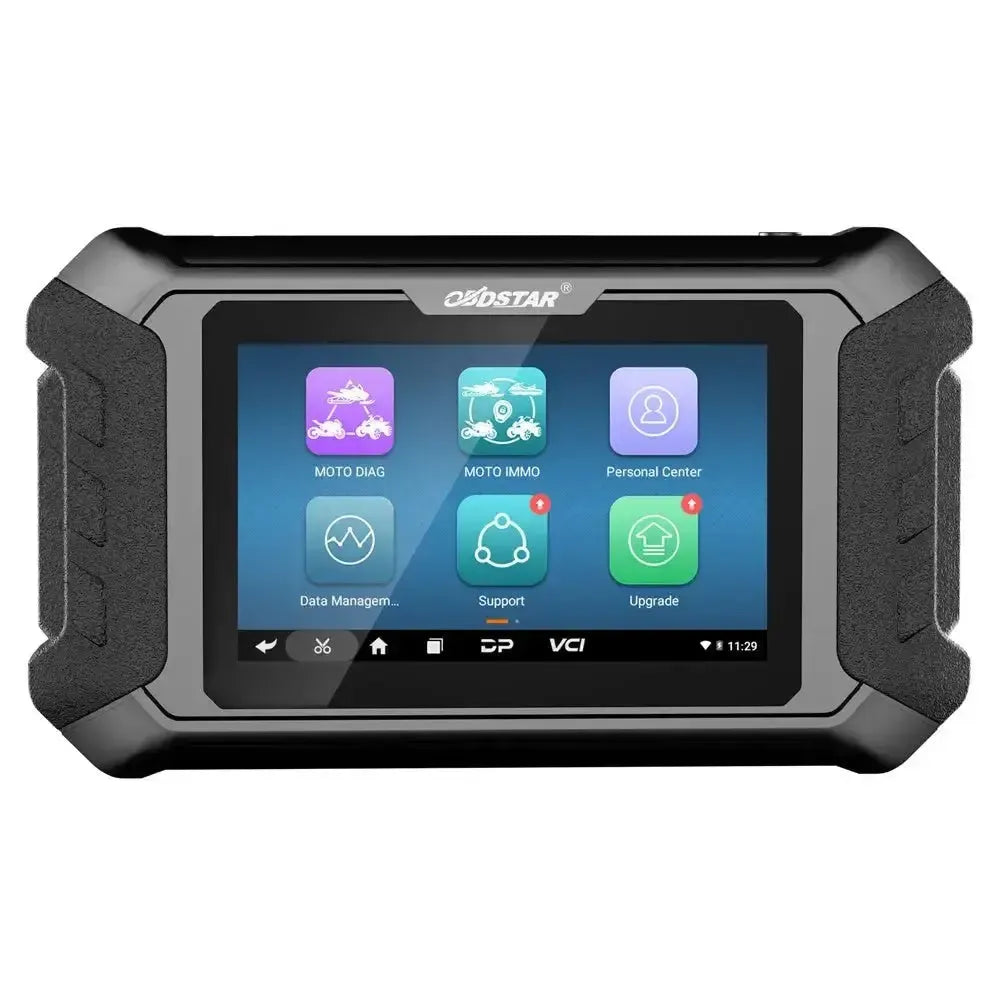

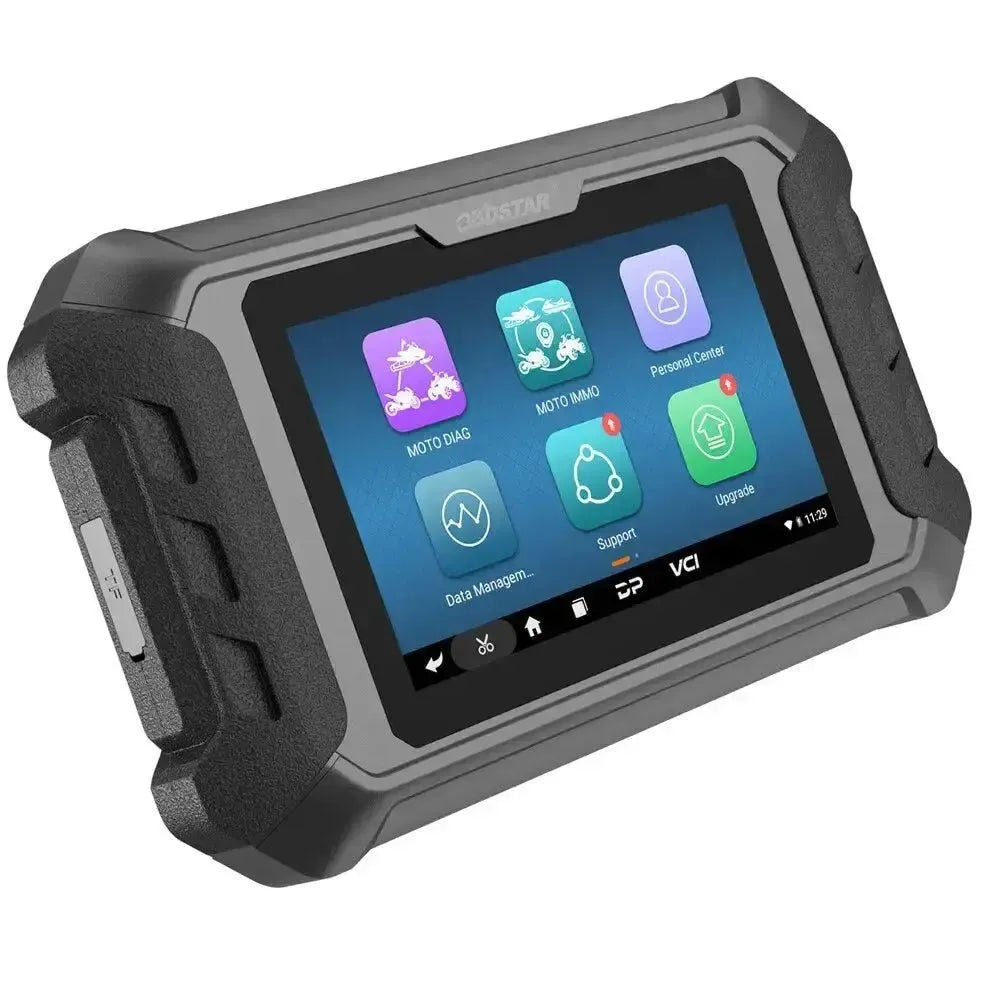

Le OBDSTAR IScan Japan est un appareil de lecture spécifiquement développé pour le diagnostic des motos japonaises des marques Honda, Kawasaki, Suzuki et Yamaha. Le système fonctionne sous un système d'exploitation Android 5.1.1 et est contrôlé via un écran tactile capacitif de 5,0 pouces. Le matériel comprend un processeur RK3128 quad-core et une batterie 2600mA. Le IScan Japan offre des capacités de diagnostic étendues, y compris la lecture des codes d'erreur, les données en direct et l'exécution de tests d'actionneurs. Une licence logicielle de 1 an est incluse à l'achat.

Cet appareil de lecture prend en charge plus de 25 fonctions de service et d'entretien, allant de la réinitialisation du module de commande moteur à l'étalonnage des capteurs. La fonctionnalité peut être étendue avec des modules optionnels, tels que le Kit P001 pour la programmation des clés et la gestion de l'antidémarrage. Le IScan Japan est équipé d'une documentation technique intégrée et de fichiers d'aide pour assister l'utilisateur dans le diagnostic. Des rapports de diagnostic peuvent être générés et enregistrés pour l'administration.

---

Fonctions de diagnostic :

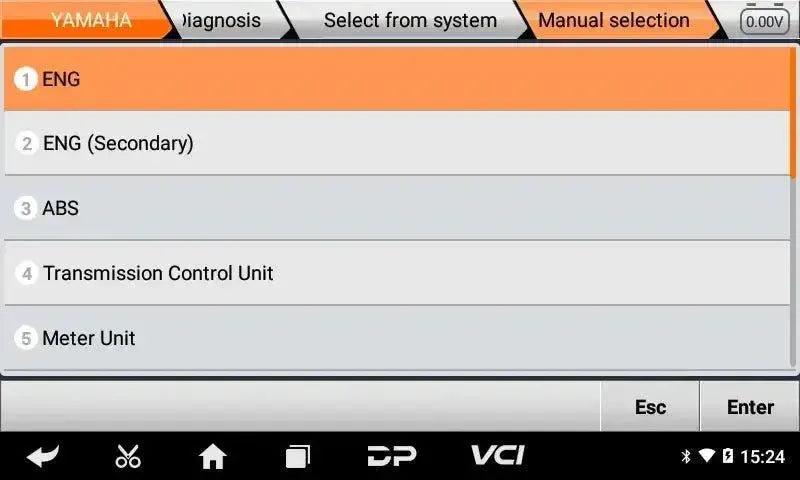

Le IScan Japan offre une gamme de fonctions de diagnostic pour analyser les systèmes électroniques de la moto.

• Consultation des informations ECU : Affiche des informations détaillées de l'unité de commande, telles que la version du logiciel et le numéro de pièce.
• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur (DTC) de tous les systèmes électroniques présents.
• Affichage des données en direct : Montre les flux de données en temps réel des capteurs et composants, sous forme de texte et de graphiques. Cela inclut des paramètres tels que le régime moteur, la température du liquide de refroidissement et la position du papillon des gaz.
• Test d'actionneur : Commande directement des composants tels que ventilateurs, injecteurs ou soupapes pour vérifier leur fonctionnalité sans les démonter.

---

Fonctions de clé et EEPROM :

Le IScan Japan prend en charge les fonctions de clé et d'antidémarrage, souvent en combinaison avec le Kit P001 optionnel et des câbles IMMO spécifiques. La disponibilité de ces fonctions dépend de la marque et du modèle de la moto.

Fonctions clés :

• Programmation de clé : Programmation de clés neuves ou de remplacement dans le système d'antidémarrage de la moto.
• Fonctions d'immobilisation : Gestion des réglages de l'antidémarrage, comme l'ajout ou la suppression de clés et la réinitialisation du système.

Fonctions EEPROM :

• Lecture EEPROM : Lecture et sauvegarde des données de la mémoire EEPROM de l'antidémarrage ou d'autres modules de commande.
• Programmation EEPROM : Réécriture des données dans la mémoire EEPROM, par exemple pour restaurer les données de clé.

---

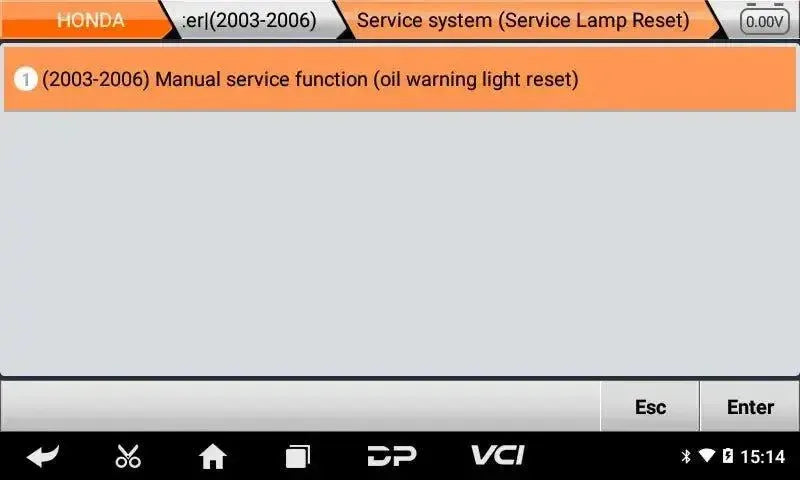

Fonctions de service et d'entretien :

Prend en charge plus de 25 fonctions spécialisées de service et d'entretien. La disponibilité des fonctions peut varier selon la marque, le modèle et l'année de fabrication spécifiques de la moto.

Moteur et Transmission :

• Réinitialisation du module de commande moteur (ECM) : Restaure le module de commande moteur aux paramètres d'usine pour effacer les erreurs ou valeurs adaptatives enregistrées.
• Apprentissage du capteur de position du vilebrequin : Synchronise le capteur de position du vilebrequin avec le module de commande, nécessaire après remplacement de composants pour un calage moteur correct.
• Initialisation du couple : Réinitialise les valeurs de base pour le calcul du couple moteur.
• Réinitialisation des valeurs adaptatives (LAF) : Réinitialise les valeurs auto-apprises du mélange air-carburant.
• Réinitialisation des valeurs du capteur d'oxygène (S02FB) : Restaure les valeurs d'apprentissage du capteur d'oxygène.
• Réinitialisation de la valeur de l'indice d'éthanol : Réinitialise la valeur indiquant la concentration d'éthanol dans le carburant.

Transmission et Embrayage :

• Initialisation de l'embrayage : Calibre l'actionneur d'embrayage et les composants pour un fonctionnement correct.
• Gestion de l'embrayage électronique (E-Clutch) : Offre des fonctions pour initialiser, effacer et configurer l'embrayage électronique et l'actionneur après remplacement ou remontage.
• Test des solénoïdes : Active les solénoïdes linéaires dans la transmission pour vérifier leur fonctionnalité.
• Test du moteur de commutation : Vérifie le fonctionnement du moteur responsable du changement de vitesse.
• Mode de réécriture de la transmission : Active un mode pour mettre à jour ou reprogrammer le logiciel de transmission.

Capteurs et calibration :

• Calibrer le capteur d'angle : Définit la position de base de divers capteurs d'angle.
• Apprendre le capteur d'angle de direction : Calibre le capteur qui mesure l'angle de direction, pertinent pour des systèmes comme le contrôle de traction.
• Apprendre le capteur d'angle du rotor : Initialise le capteur qui mesure la position du rotor.
• Initialiser le capteur d'angle du tambour : Configure le capteur d'angle du tambour de sélection après remplacement.

Tableau de bord et données :

• Lire le kilométrage : Lit le kilométrage exact à partir du module de commande.
• Écrire le kilométrage : Modifie le kilométrage sur le tableau de bord, par exemple après un remplacement.
• Effacer les données : Supprime des données spécifiques, comme le nombre de cycles de charge.
• Réinitialiser les données historiques : Efface les informations enregistrées sur le mode de démarrage ou l'historique des erreurs du rapport de transmission.

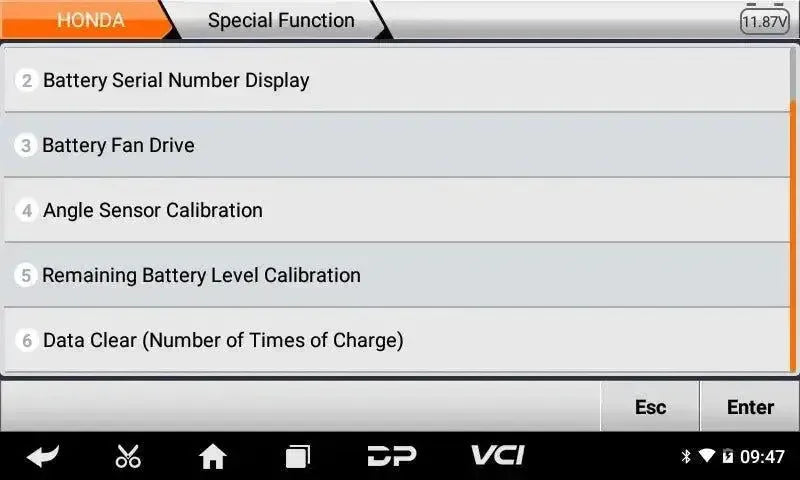

Électronique et Batterie :

• Calibrer le niveau de la Batterie : Calibre la mesure du niveau restant de la Batterie.
• Afficher le numéro de série de la Batterie : Affiche le numéro de série de la Batterie installée.
• Contrôler le ventilateur de la Batterie : Active le ventilateur de la Batterie à des fins de test.

Autres fonctions :

• Modes de test diagnostique : Effectue des tests spécifiques, tels qu'un test dynamique ou un test en atelier (Bench Test), pour analyser les composants dans des conditions contrôlées.

---

Fonctions et possibilités spéciales :

Le IScan Japan dispose de diverses fonctions avancées qui soutiennent le diagnostic et l'entretien.

Fonctions de rapportage :

• Rapports de diagnostic : Génère et enregistre des rapports détaillés des diagnostics effectués, incluant les codes d'erreur et les données en temps réel.

Documentation et schémas :

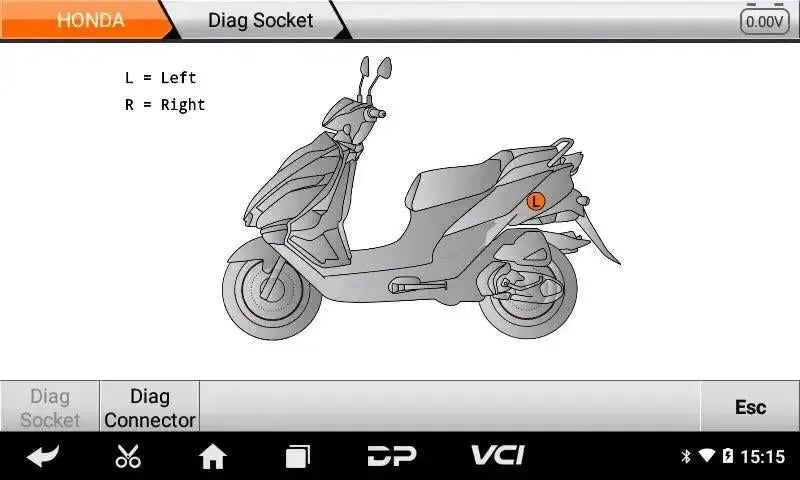

• Fichiers d'aide intégrés : Fournit des informations techniques, une aide DTC, les emplacements des connecteurs de diagnostic et d'autres données de support directement sur l'appareil.

---

Modules d'extension optionnels :

La fonctionnalité de l'OBDSTAR IScan Japan peut être étendue avec divers modules matériels et accessoires optionnels. Ces extensions sont spécifiquement conçues pour la compatibilité avec cet appareil de lecture et permettent des diagnostics et fonctions supplémentaires pour des marques de motos spécifiques.

Modules matériels et accessoires :

• M003A Multi-Functional Jumper: Un câble de liaison multifonction pour diverses connexions de diagnostic.
• M008 diagnosekabel: Câble de diagnostic pour modèles spécifiques Kawasaki.
• M009 diagnosekabel: Câble de diagnostic pour modèles spécifiques Kawasaki.
• M011 diagnosekabel: Câble de diagnostic pour modèles spécifiques Kawasaki.
• M013 diagnosekabel: Câble de diagnostic pour modèles spécifiques Lifan et Suzuki.
• M014 diagnosekabel: Câble de diagnostic pour modèles spécifiques Suzuki.
• M023 diagnosekabel: Câble de diagnostic pour modèles spécifiques Suzuki.
• M029 diagnosekabel: Câble de diagnostic pour modèles spécifiques Yamaha.
• M039 diagnosekabel: Câble de diagnostic pour modèles spécifiques Kawasaki.
• M053 IMMO-kabel: Câble pour fonctions d'antidémarrage sur modèles spécifiques Honda.
• M054 IMMO-kabel: Câble pour fonctions d'antidémarrage sur modèles spécifiques Suzuki et Yamaha.
• M055 diagnosekabel: Câble de diagnostic pour modèles spécifiques Honda.
• M061 diagnosekabel: Câble de diagnostic pour modèles spécifiques Yamaha.
• N004 diagnosekabel: Câble de diagnostic pour modèles spécifiques d'Aprilia, Ducati, Honda, KTM, Piaggio, Vespa et Yamaha.
• Câble de diagnostic N027 : Câble de diagnostic pour certains modèles Kymco et Kawasaki.
• Kit P001 : Un kit de programmation pour effectuer des fonctions liées à l'antidémarrage, comme la programmation des clés.
• Adaptateur P003+ : Un adaptateur pour les fonctions d'antidémarrage, à utiliser avec le kit P001.

---

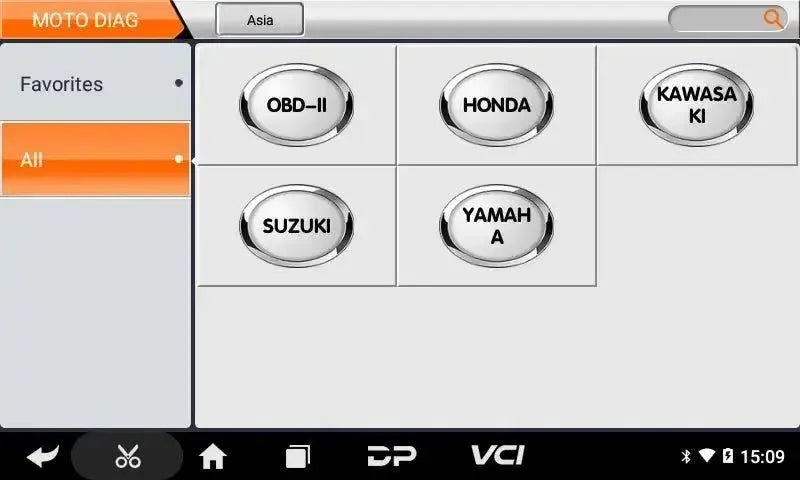

Marques de véhicules prises en charge :

Le OBDSTAR IScan Japan est un appareil de diagnostic spécialement conçu pour diverses marques de motos japonaises. L'appareil prend en charge une série de fonctions pour les marques ci-dessous.

• Asiatique : Honda, Kawasaki, Suzuki, Yamaha

---

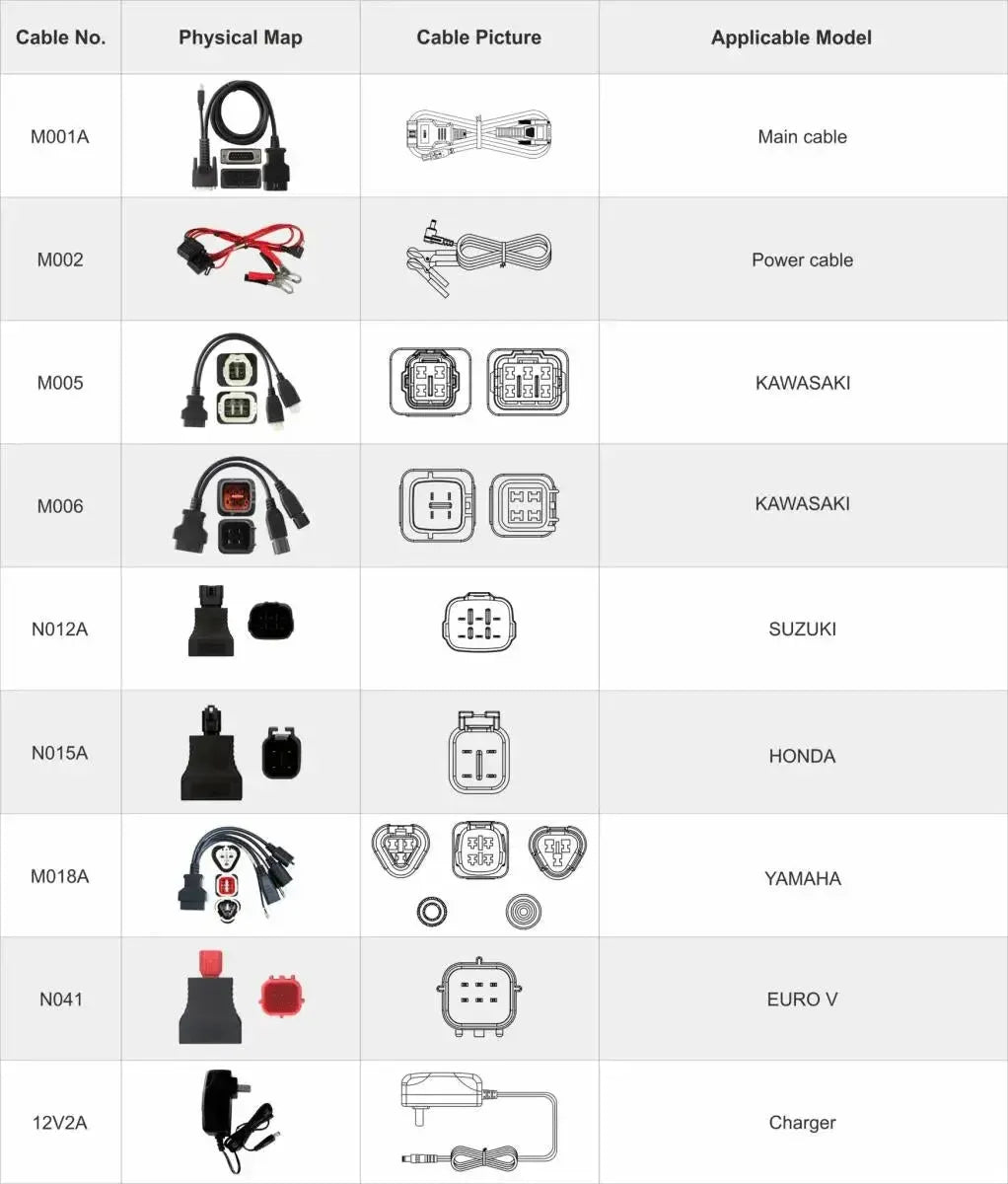

Contenu de l’emballage :

• 1x Appareil de lecture OBDSTAR IScan Japan
• 1x Câble principal M001A
• 1x Câble d'alimentation M002
• 1x Câble adaptateur M005 Kawasaki
• 1x Câble adaptateur M006 Kawasaki
• 1x Câble adaptateur N012A Suzuki
• 1x Câble adaptateur N015A Honda
• 1x Câble adaptateur N018A Yamaha
• 1x Câble adaptateur N041 EURO V
• 1x Adaptateur 12V2A
• 1x Valise de rangement

---

Informations sur la licence :

• Inclus : Une licence de mise à jour de 12 mois est incluse à l'achat.

À l'expiration de la période de licence, l'appareil continue de fonctionner avec la dernière version logicielle installée. L'accès aux nouvelles mises à jour logicielles et aux fonctions en ligne nécessite une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	OBDSTAR
Modèle de produit	IScan Japan
Système d'exploitation	Android 5.1.1
Taille de l'écran	5.0 pouces
Résolution d'écran	800*480
Processeur	RK3128 quad-core ARM cortex A7
Mémoire de stockage	32 GB (extensible via carte SD)
Connectivité	Wi-Fi
Batterie	2600mA lithium-polymère
