Jaltest OHW (hors route) Appareil de diagnostic

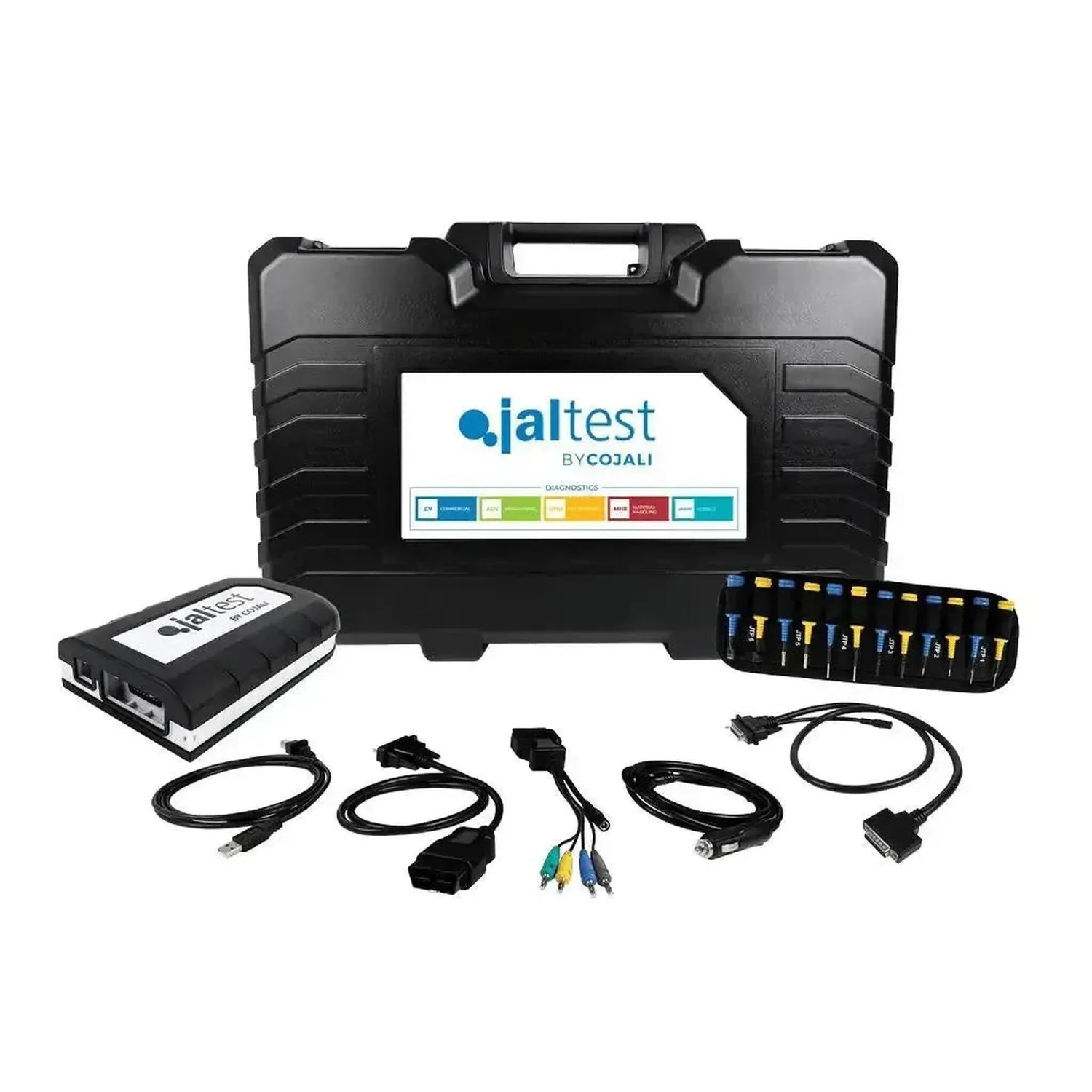

Contenu de l'emballage

La valise contient le matériel qui vous permet d'établir la connexion, ainsi que les droits logiciels qui déverrouillent les module OHW. Le matériel est identique à celui de l'ensemble vendu séparément 70001052; la différence entre les appareils de diagnostic réside dans le module logiciel, non dans le mallette. Ci-dessous, vous trouverez pour chaque composant sa description et son numéro de référence correspondant.

Matériel

• Jaltest Link V9 (70001015): L'interface de diagnostic que vous branchez sur le connecteur de diagnostic de l'équipement, avec connecteur DB26 26 broches vers le câble et USB-C vers le pc.
• Kit multibroche (70002001): Vingt connecteurs multibroches JTP01 à JTP10, chacun en deux coloris, le câble de raccordement JTP101 et deux câbles d'alimentation — JDC10AM2 avec pinces de batterie et JDC20AM2 pour l'allume-cigare.
• Câble OBD, 16 broches (JDC213.9): Le câble standard pour la prise de diagnostic ordinaire.
• Câble USB-C (JDC107.9B): La connexion entre la Link et votre ordinateur portable.
• Câble d'extension 100 cm (JDC100): Avec connecteur DB26 26 broches, le connecteur large sur la Link elle-même.
• Mallette (70003015) : Dimensions compactes : 505 x 381 x 146 mm.

Logiciel

• Logiciel (29308) : L'acquisition unique qui déverrouille la module OHW.
• Activation de la licence, douze mois (74001014) : Droit d'utilisation pendant la première année.
• INFO Online OHW (29476) : Documentation technique fournie avec le logiciel. Incluse, non vendue séparément et gratuite jusqu'en 2026.
• Jaltest GRP : Le logiciel d'atelier Cojali pour la gestion des clients, des engins et des rapports.

Un ordinateur portable et la câbles spécifiques aux marques ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

Pour quels engins et systèmes

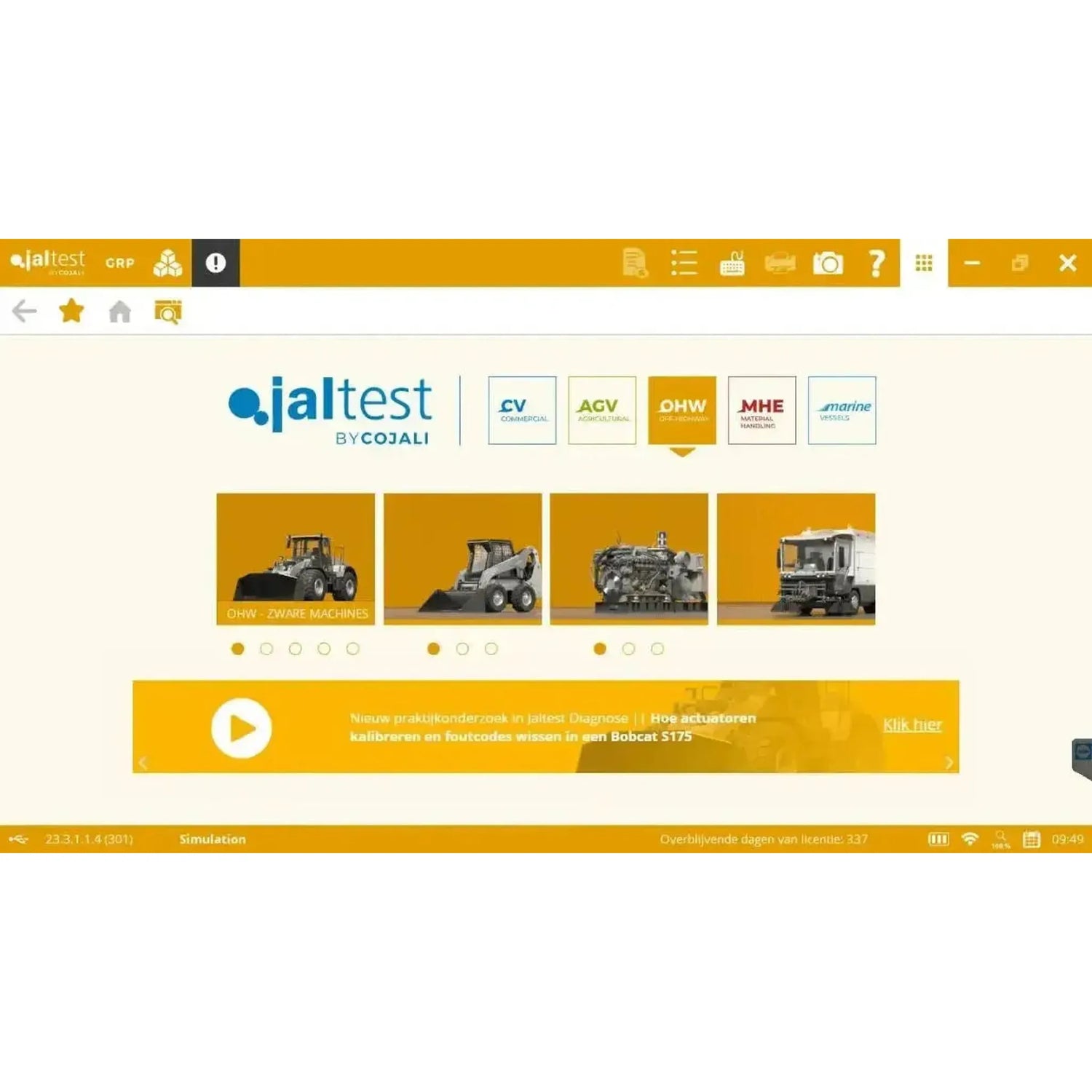

Jaltest OHW couvre trois catégories — matériel lourd, matériel compact et moteurs stationnaires — avec pour chaque catégorie sa propre liste de couverture. Une marque dans la liste signifie que couverture, non que chaque modèle et année de fabrication est entièrement prise en charge ; de nombreuses marques figurent dans deux listes car elles fabriquent à la fois des engins lourds et compacts. Le classement par continent fait référence au pays d'origine de la marque, non au propriétaire actuel.

Les engins

• Matériel lourd : Pelles hydrauliques, chargeuses sur roues, tombereaux, bouteurs à chenilles, grues mobiles et grues sur chenilles.
• Équipements compacts : Mini-pelles, tombereaux compacts, chargeuses multifonctionnelles et chargeuses compactes sur roues.
• Travaux routiers : Finisseurs d'asphalte, rouleaux compacteurs et fraises à froid.
• Moteurs stationnaires : Moteurs isolés et blocs moteur provenant de trente fabricants.

Équipements lourds

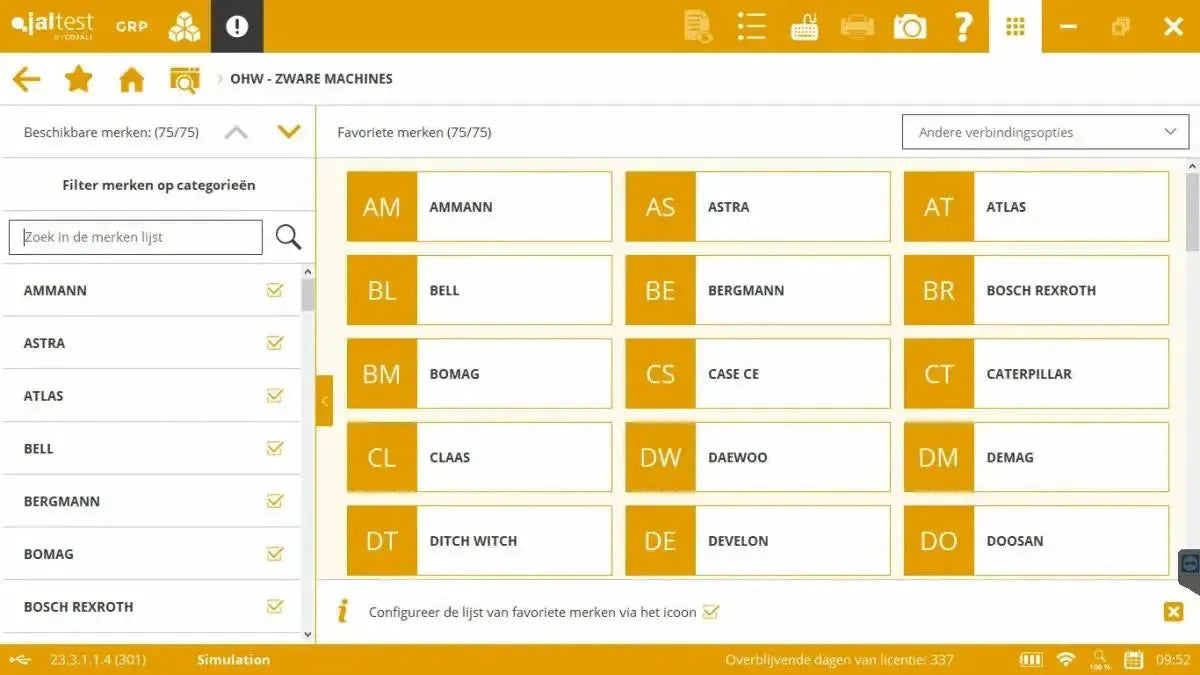

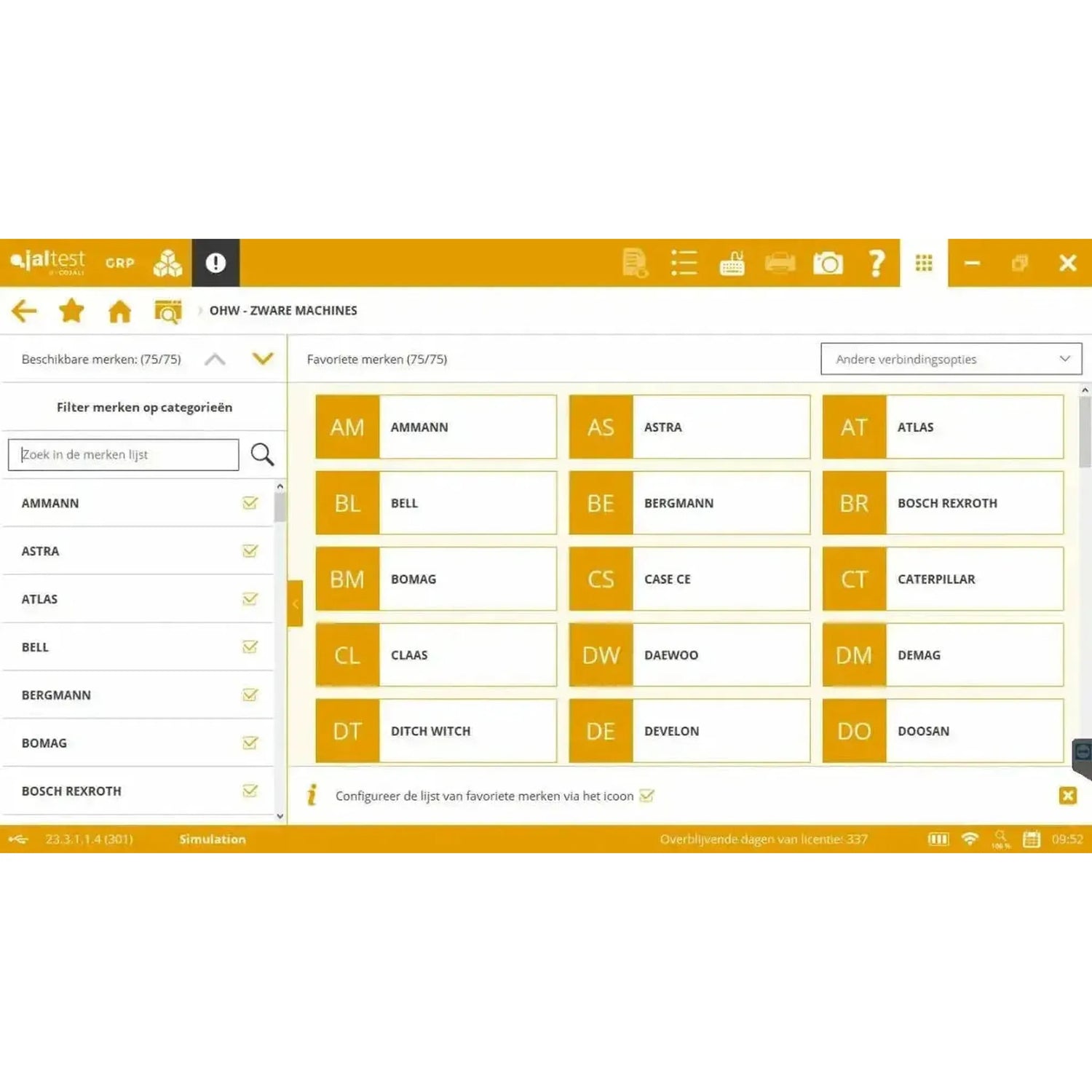

Grandes marques sous le matériel lourd du couverture de Jaltest OHW : Atlas, Bell, Bobcat, Bomag, Case CE, Caterpillar, Develon, Doosan, Hitachi, Hyundai CE, JCB, John Deere, Kobelco, Komatsu, Liebherr, Mercedes-Benz, New Holland CE, Sany, Sennebogen, Terex, Volvo CE, Wirtgen, XCMG et Zoomlion.

Toutes les 99 marques de matériel lourd, réparties par continent :

Équipements compacts

Grandes marques sous le équipements compacts du couverture de Jaltest OHW : Ahlmann, Ausa, Avant, Bobcat, Case CE, Caterpillar, Gehl, Giant, Hitachi, JCB, Knikmops, Komatsu, Kramer, Kubota, Manitou, Mecalac, Menzi Muck, Merlo, Schäffer, Takeuchi, Thwaites, Volvo CE, Wacker Neuson, Weidemann et Yanmar.

Toutes les 86 marques de matériel compact, réparties par continent :

Moteurs stationnaires

Grandes marques parmi les moteurs stationnaires du couverture de Jaltest OHW : Caterpillar, Cummins, Deutz, Hatz, Isuzu, John Deere, Kubota, Liebherr, MAN, Mercedes-Benz, MTU, Perkins, Scania, Volvo Penta et Yanmar.

Toutes les 30 marques de moteurs, réparties par continent :

Européen comprend Royaume-Uni, Turquie et Russie. Chinois est distinct de Asiatique, qui regroupe le Japon, la Corée du Sud, l'Inde et Taïwan. La catégorie Autre rassemble les marques originaires d'Australie et d'Afrique, ainsi que certains constructeurs dont l'origine n'a pas pu être déterminée.

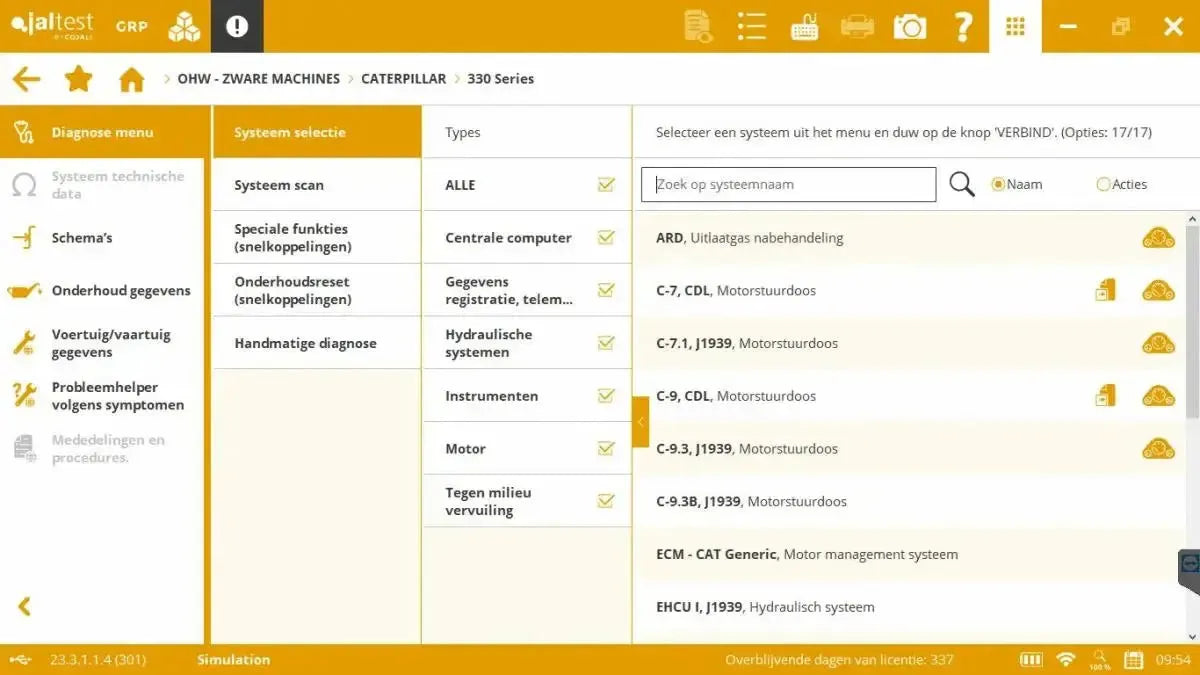

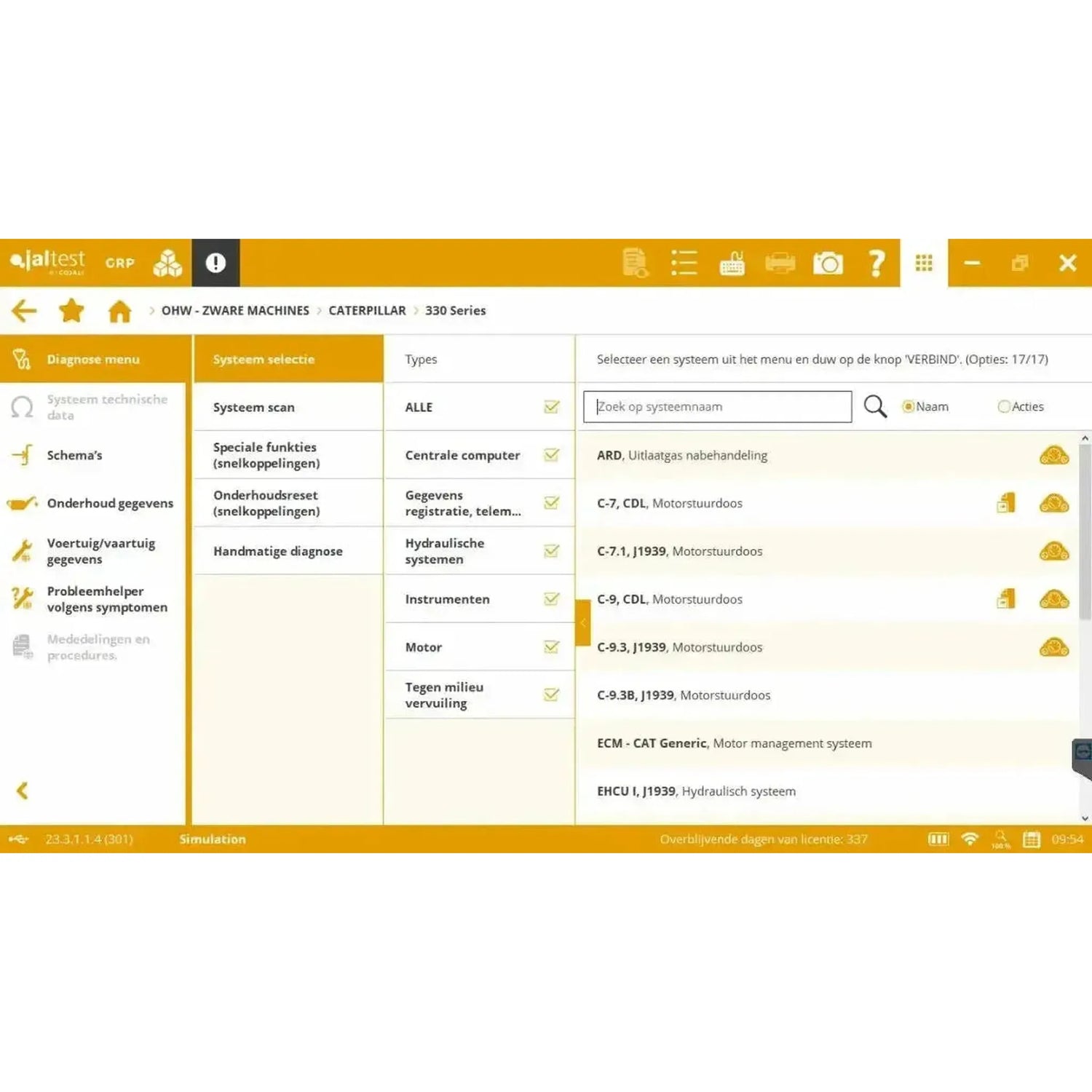

Les systèmes de la machine

• Moteur : L'unité de commande moteur (ECM) de la machine.
• Traitement des gaz d'échappement : Filtre à particules, SCR et AdBlue.
• Ordinateur central : L'ordinateur central du véhicule et la passerelle.
• Transmission : La gestion de la transmission.
• Hydraulique : Les unités de commande hydraulique de la machine.
• Refroidissement : Le circuit de refroidissement de la machine.
• Tableau de bord : L'affichage et l'unité de compteurs.
• Télématique : Le module de télématique et l'enregistrement des données.

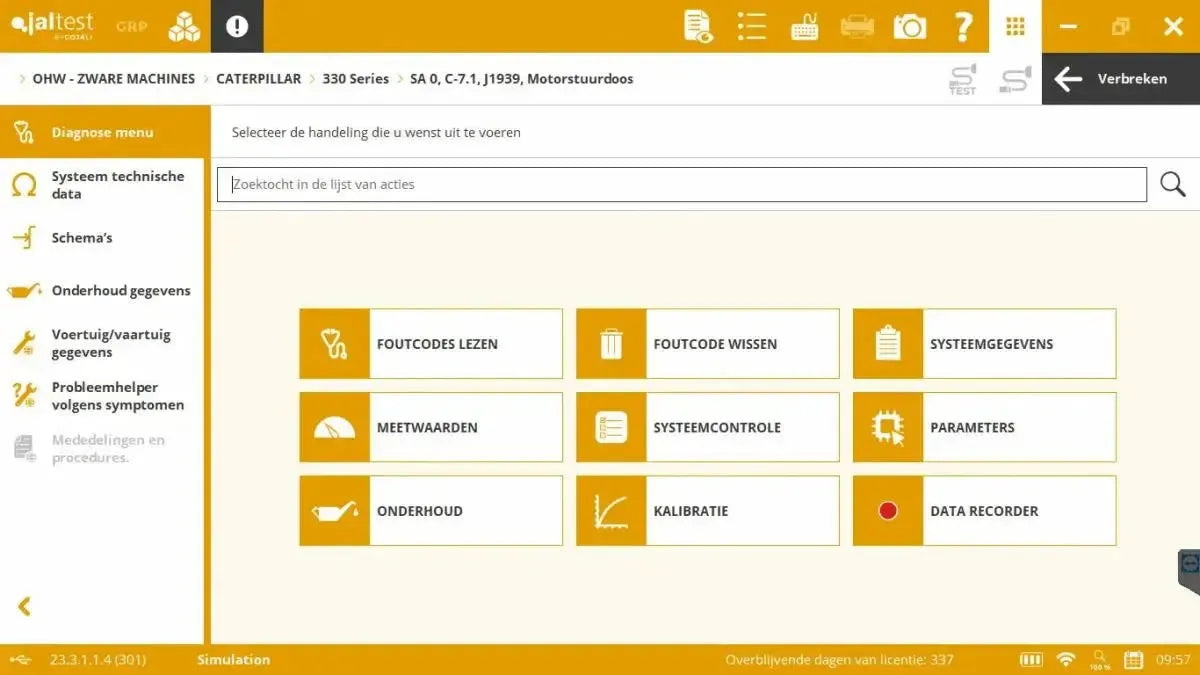

Ce que vous pouvez faire

Avec la module OHW vous lisez les calculateursde la machine, suivez les valeurs de mesureen direct et pilotez les composants. En outre, une documentationavec des guides de diagnostic des pannes, schémas et données d'entretienrelatifs au système sur lequel vous travaillez est incluse.

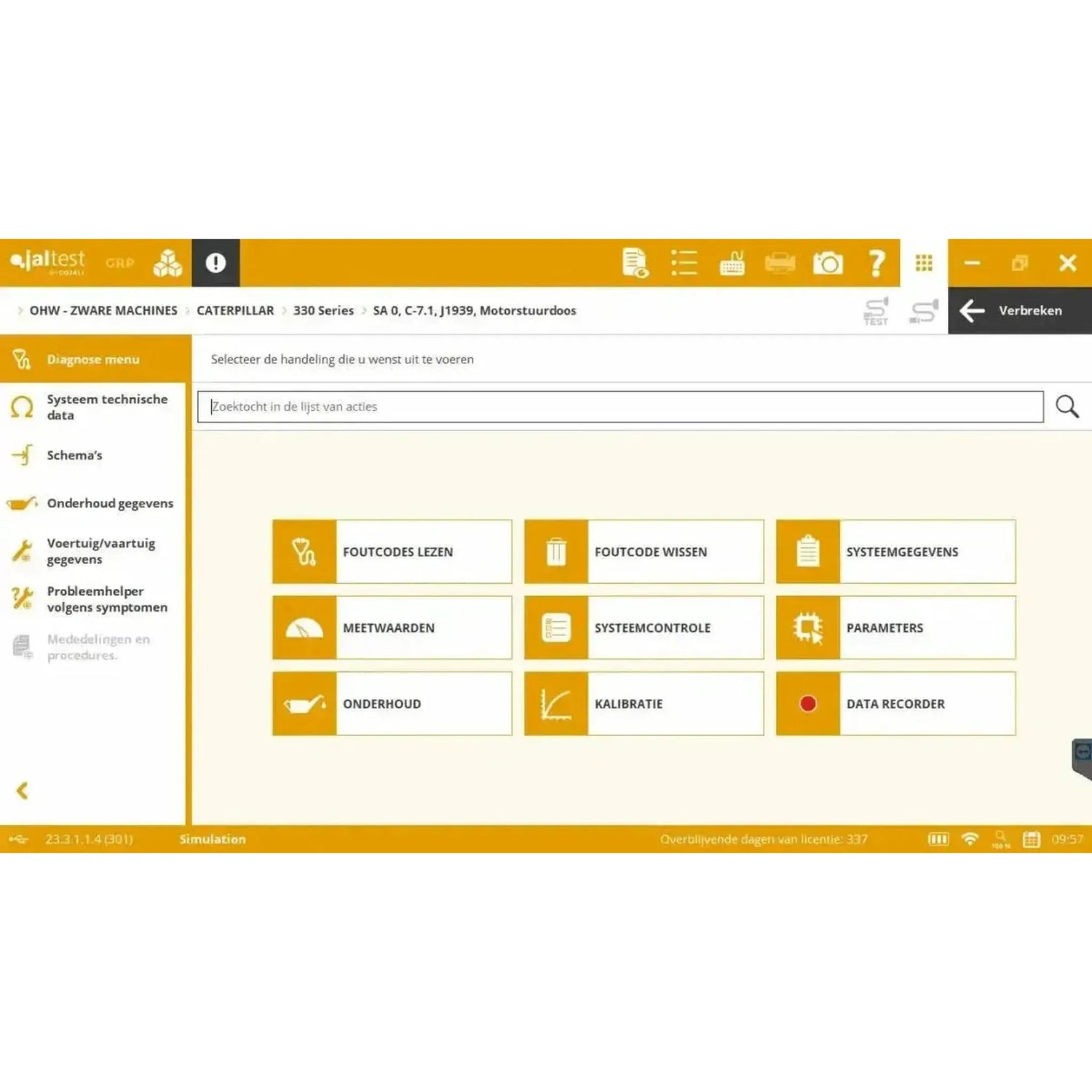

Diagnostic et service

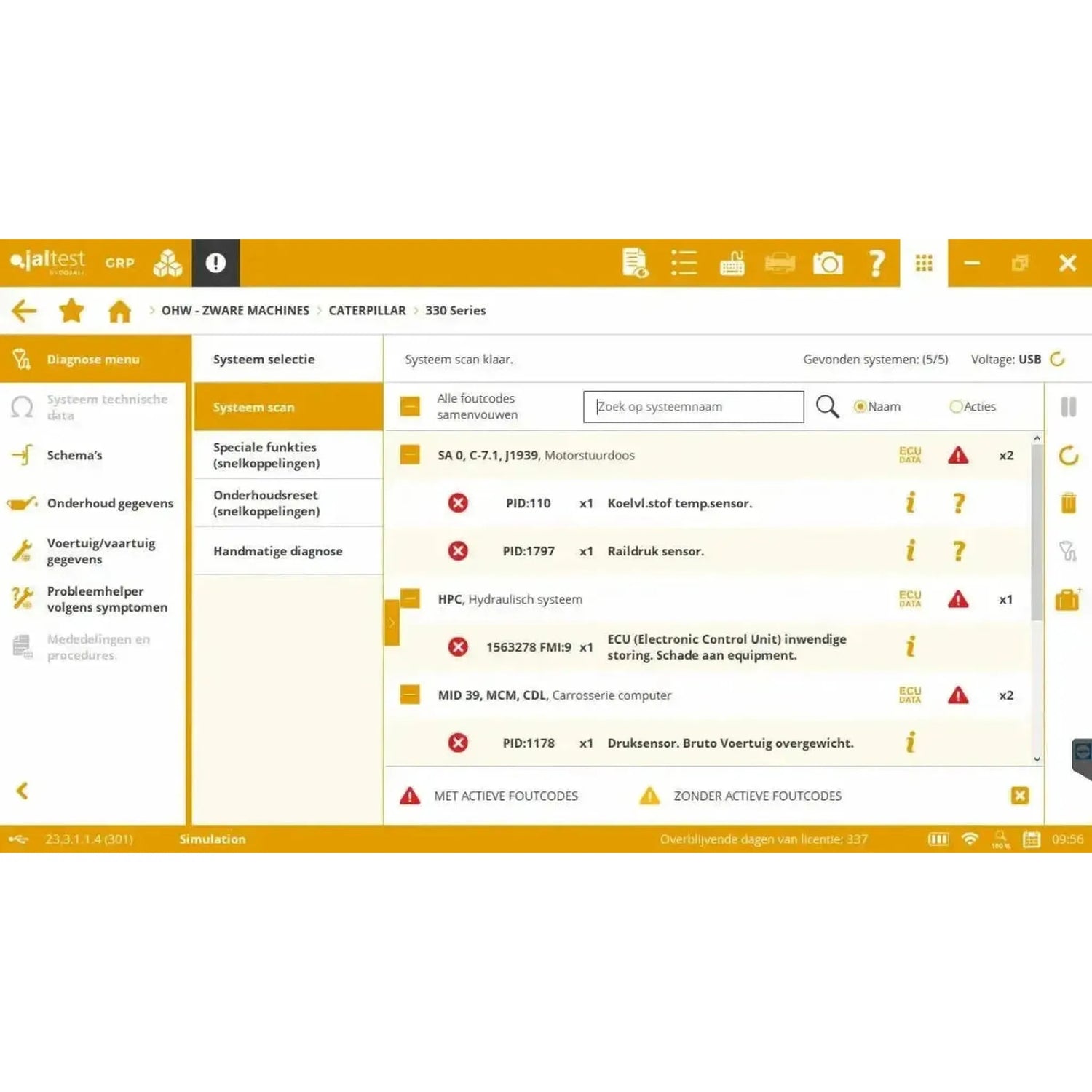

• Lecture des codes défaut :Les systèmes sont reconnus automatiquement, avec un guide de diagnostic des pannes par code défaut.
• Valeurs de mesure :Les valeurs des capteurs connectés, à suivre en direct.

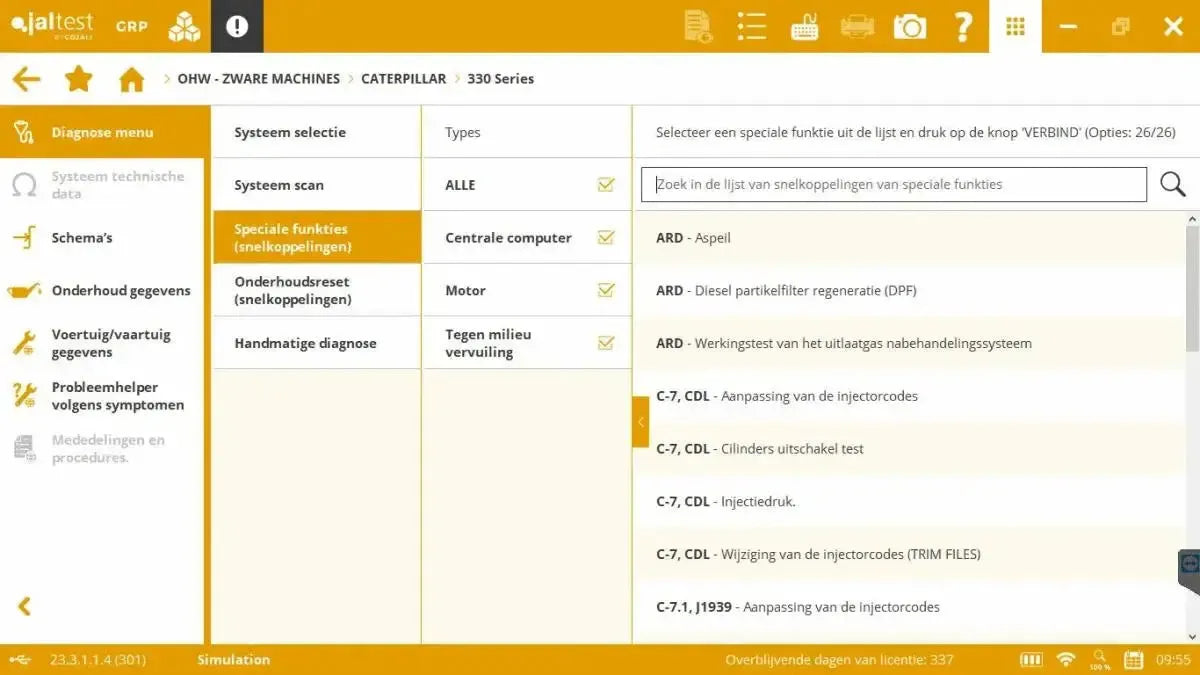

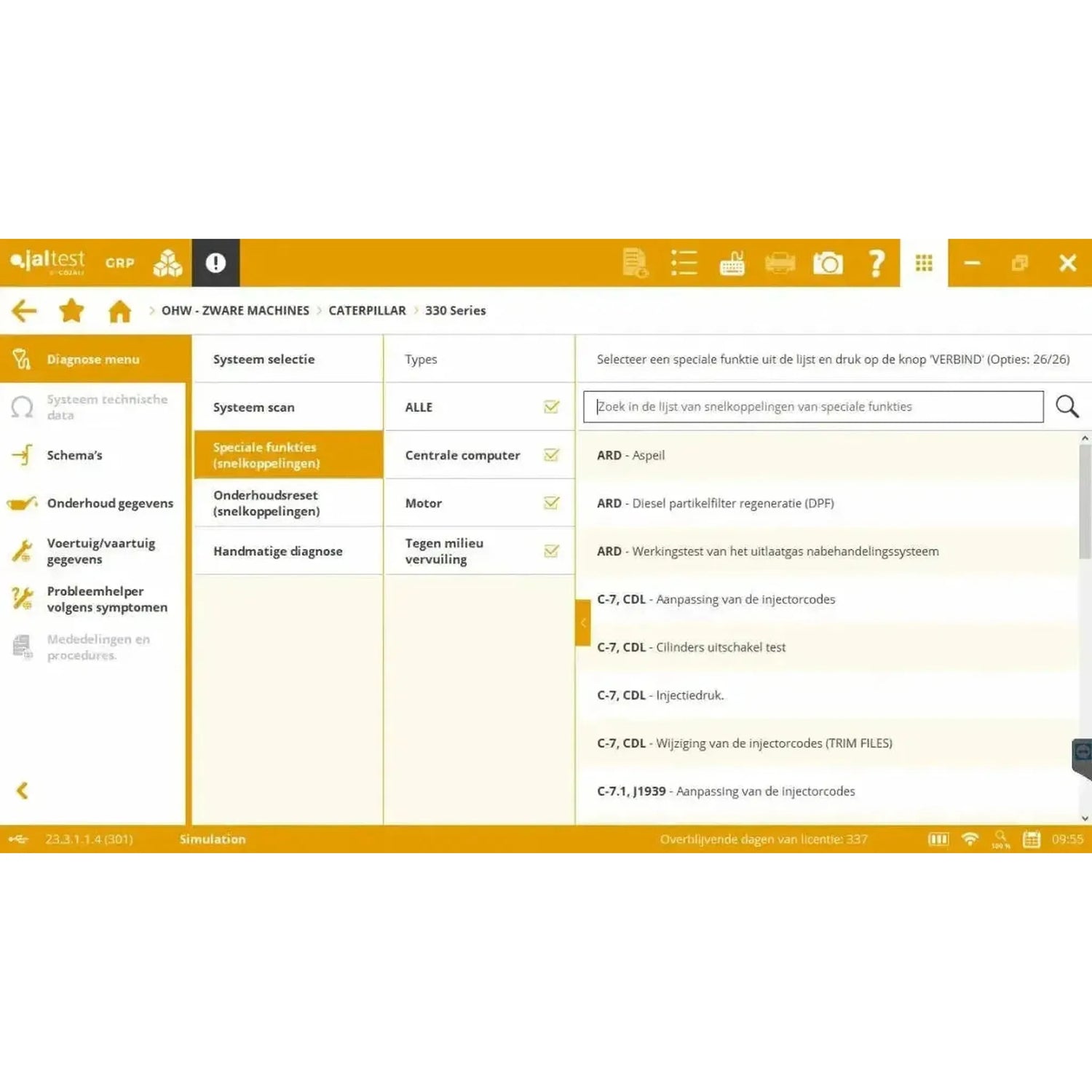

• Piloter les composants : Notamment les régénérations du filtre à particules, les tests de désactivation de cylindres et le codage des injecteurs.
• Paramètres et étalonnages : Configurer les unités de commande et régler les systèmes, y compris l'étalonnage de la soupape de régulation d'outil et de l'unité hydrostatique.
• Données du calculateur : Numéro de série, version du logiciel et autres données du calculateur.
• Réinitialisation de l'entretien : Réinitialiser l'entretien du filtre à particules et du catalyseur SCR après une révision.

Informations techniques incluses

• Guide de diagnostic des pannes :Par code défaut et par symptôme.

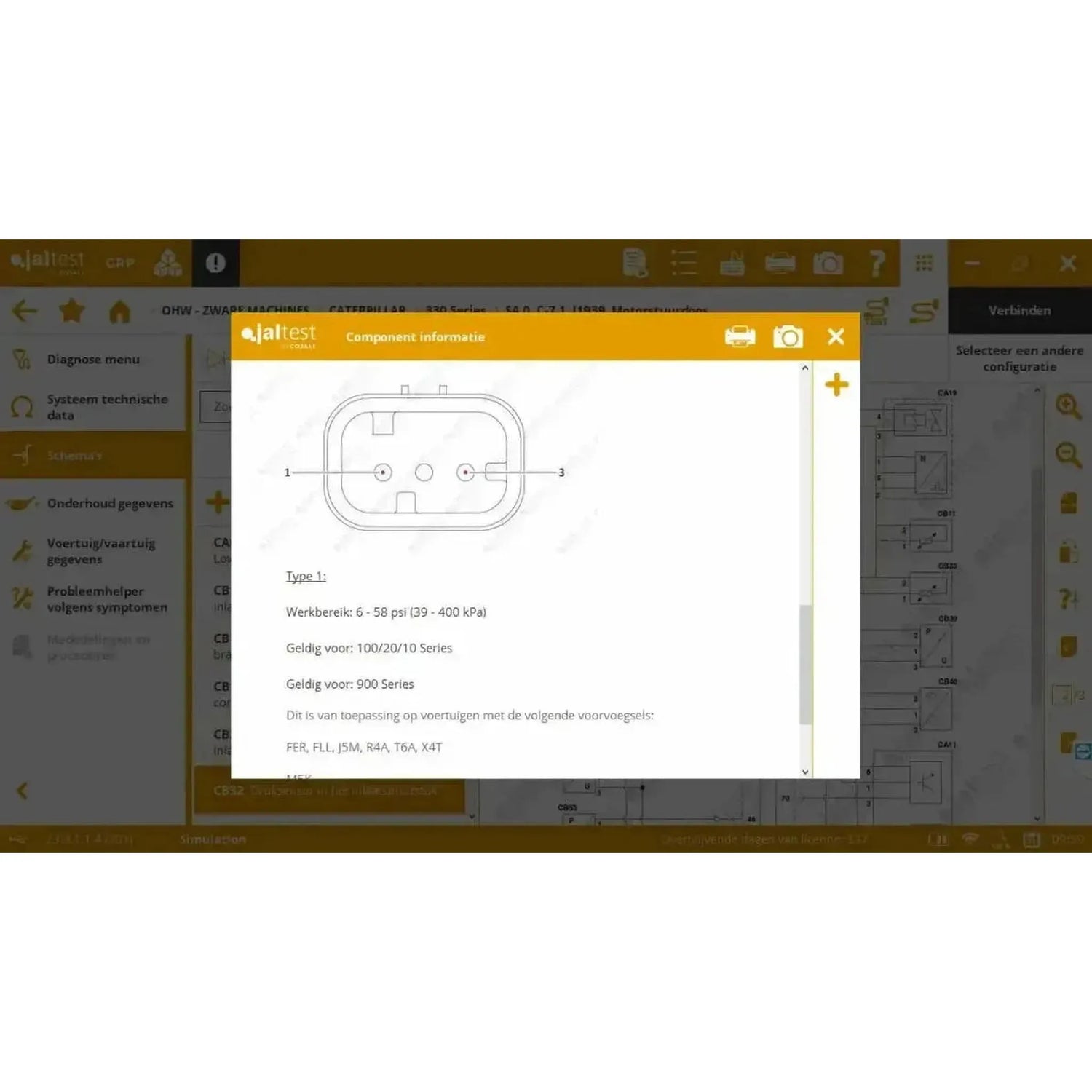

• Données techniques :Du système et de la machine.

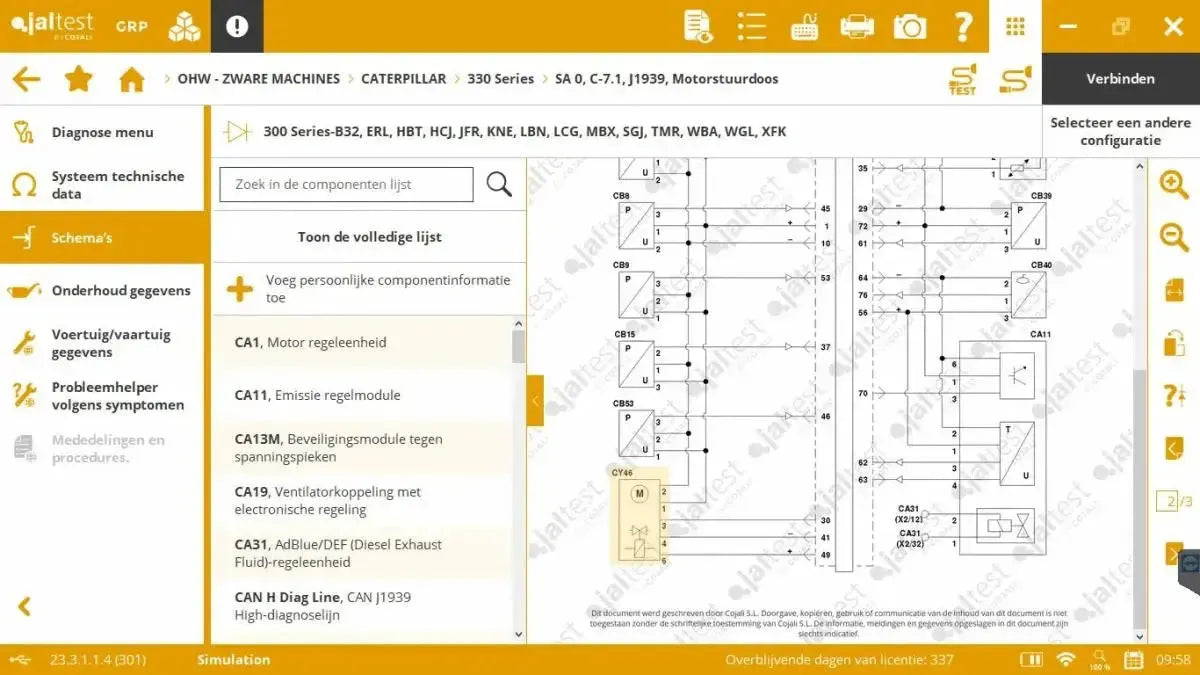

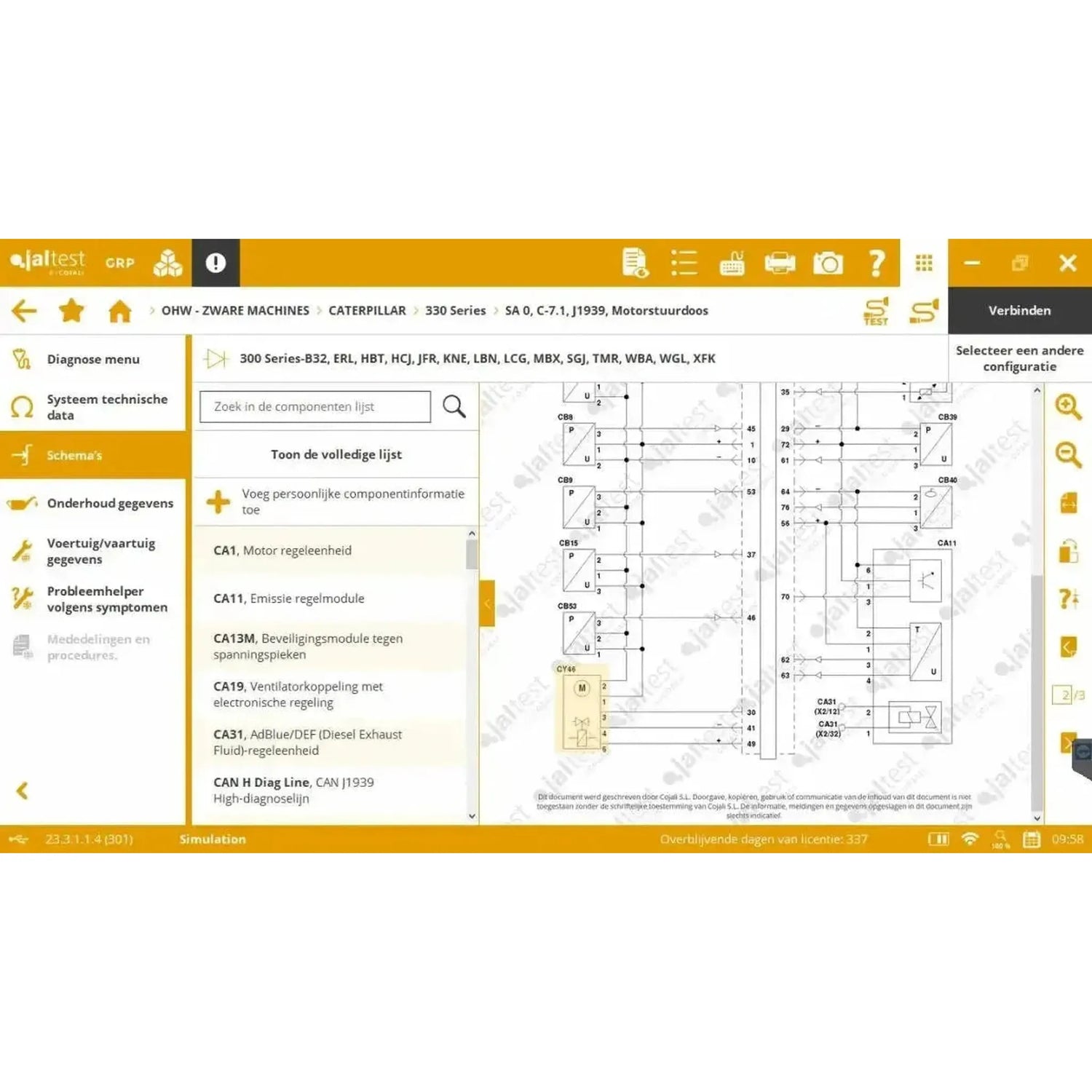

• Schémas :Les schémas électriques relatifs au système.
• Données d'entretien :Les données d'entretien de la machine.
• Procédures :Procédures de mise à la disposition et modes opératoires.
• Diagnostic manuel :Recherche sans que le système ne se signale.

La différence avec le mode expert

Le diagnostic standard consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre paramétrer les unités de contrôle : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et la régénération du filtre à particules. Ce mode est d'ailleurs inclus.

Câbles et ordinateur

La valise contient le câble OBD 16 broches pour la connexion standard. Si la machine dispose d'une connecteur constructeur, un câble séparé ; dans le secteur du terrassement, aucune prise OBD normalisée n'a jamais été obligatoire, ces connecteurs restent donc utilisés sur les nouvelles machines. logiciel elle-même fonctionne sur un PC Windows.

• Jeu de câbles complet (70002026) : Câbles pour moteurs Mercedes-Benz et MTU, Deutz, Cat et Perkins, Volvo Construction, ZF Ergopower, Hitachi, Komatsu, Liebherr, ainsi que le connecteur Deutsch 9 broches vert.
• Jeu de câbles de base (70002030) : Câbles pour moteurs Deutz, Cat et Perkins, Caterpillar, Volvo Construction, Kubota, Yanmar, ainsi que le connecteur Deutsch 9 broches vert.
• Câbles séparés : Également disponibles à l'unité, notamment pour Bobcat, Doosan, Hidromek, Hyundai CE et Bosch Rexroth.
• Clés de service : Des clés de service distinctes sont disponibles pour Merlo et Liebherr.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali propose le Jaltest Rugged PC et la A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble adapté à votre machine est déterminé par le connecteur de diagnostic présent dans la machine et non par la marque sur le capot moteur. Vérifiez le connecteur sur la machine elle-même avant de commander : s'il s'agit de la prise OBD2 à 16 broches, le câble fourni JDC213.9 suffit ; s'il s'agit d'un connecteur spécifique à la marque, un câble de marque est nécessaire : Il se trouve dans l'un des deux jeux de câbles ou peut être commandé séparément.

Licence et renouvellement

Le licence logicielle s'étend douze mois à partir du activation et est ensuite renouvelée annuellement contenant la licence de mise à jour (29760). Tant que la licence est active, vous recevez toutes les nouvelles versions logicielles et conservez l'accès à informations techniques.

• Renouvellement : Annuellement, avec la licence de mise à jour (29760), chaque fois pour une durée de douze mois supplémentaires.
• Durée : Douze mois à compter de l'activation.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement des données : À l'activation, après chaque nouvelle version du logiciel, puis tous les six mois.
• Achat de module supplémentaire : Un module acheté ultérieurement est aligné sur votre licence actuelle ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

En plus de module OHW il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais elles enrichissent la documentation, l'l'assistance ou les outils. Ci-dessous figure ce qui correspond à terrassement.

• Jaltest GSE : Le module pour les équipements d'aéroport. Cela nécessite une licence Jaltest OHW active ; l'extension aux VU ou MHE est possible mais non obligatoire.
• Jaltest Multi-Purpose Vehicle (29348) : Le module distinct pour les véhicules multifonctionnels et les balayeuses, chez nous l'ensemble Jaltest Balayeuses.
• Jaltest INFO Web OHW : La même documentation via une plateforme web, par mois ou par an.
• Jaltest ATS : Un an d'accès à l'assistance technique en anglais de Cojali. Renouvellement automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Actions effectuées par les spécialistes de Cojali à votre place, facturées à l'acte.
• Outils Jaltest : Notamment le kit de nettoyage AdBlue pour l'agriculture, la manutention et le transport interne, pour nettoyer le module de dosage.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multibroches (70002001)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 DB26 26 broches – OBD2 16 broches | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100) | Câble prolongateur Link V9 DB26 26 broches (100 cm) | Interface
• 1x Jaltest (70003015) | Mallette compacte
• 1x Jaltest (29308) | OHW (Off-Highway) | Activation logicielle
• 1x Jaltest (74001014) | OHW (Off-Highway) | Licence logicielle
• 1xJaltest INFO Online OHW (29476)
