Appareil de diagnostic Jaltest Marine (Intrabord)

Contenu de l'emballage

La valise contient le matériel qui vous permet d'établir la connexion, ainsi que les droits logiciels qui déverrouillent les Module moteurs intérieurs. Le matériel est identique à celui de l'ensemble vendu séparément 70001053 ; la différence entre les quatre appareils de diagnostic Marine réside dans module logiciel et non dans mallette. Ci-dessous, vous trouverez pour chaque composant sa description et son numéro de référence correspondant.

Matériel

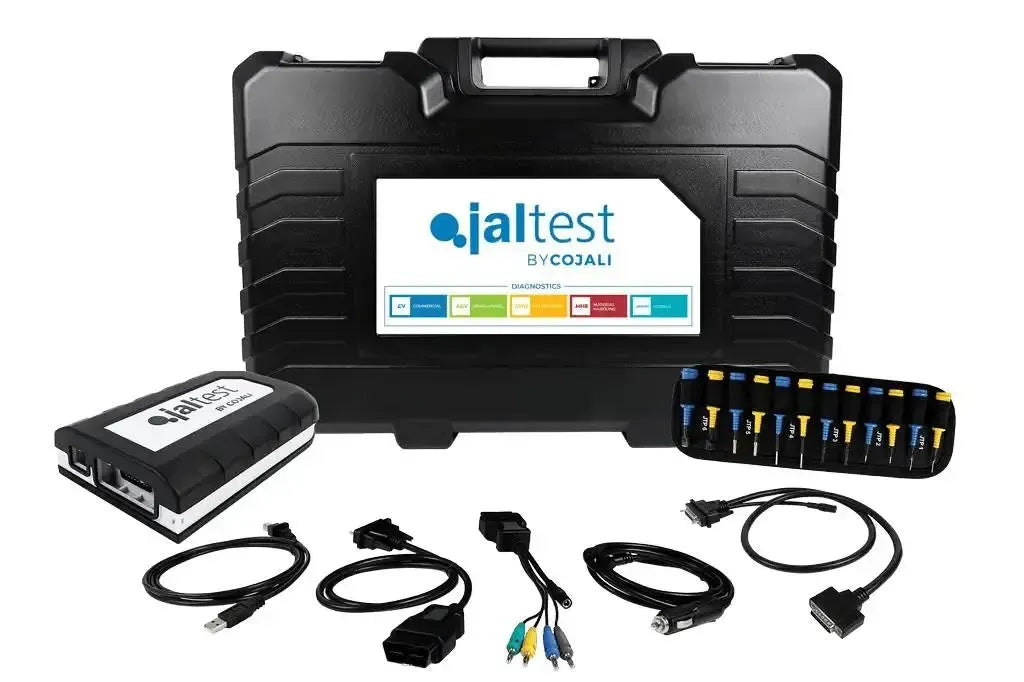

• Jaltest Link V9 (70001015): L'interface de diagnostic que vous raccordez à la prise de diagnostic du moteur, avec connecteur DB26 à 26 broches vers le câble et USB-C vers le PC.
• Kit Multiconnecteur Jaltest Marine (70002007) : Vingt connecteurs multipins JTP01 à JTP10, chacun en deux couleurs, le câble de raccordement JTP101 et le câble d'alimentation JDC10AM2 avec pinces batterie. Vous pouvez ainsi vous brancher directement sur un connecteur pour lequel aucun câble de diagnostic dédié n'existe.
• Câble OBD, 16 broches (JDC213.9): Le câble standard pour la prise de diagnostic ordinaire.
• Câble USB-C (JDC107.9B): La connexion entre la Link et votre ordinateur portable.
• Câble d'extension de 250 cm (JDC100B) : Avec connecteur DB26 à 26 broches, le connecteur large sur la Link elle-même. Deux fois et demie plus long que le JDC100 fourni avec les autres malles Jaltest, car à bord le moteur se trouve rarement à portée de main du poste où l'ordinateur portable est installé.
• Mallette (70003015) : Dimensions compactes : 505 x 381 x 146 mm.

Logiciel

• Logiciel (74502003): L'acquisition unique qui déverrouille le module Intrabord.
• Activation de la licence, douze mois (74502015): Droit d'utilisation pendant la première année.
• INFO Marine en ligne (29479) : Documentation technique fournie avec le logiciel. Incluse, non vendue séparément et gratuite jusqu'en 2026.
• Jaltest GRP : Le logiciel atelier de Cojali pour les clients, navires et rapports.

Un ordinateur portable et la câbles marins ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

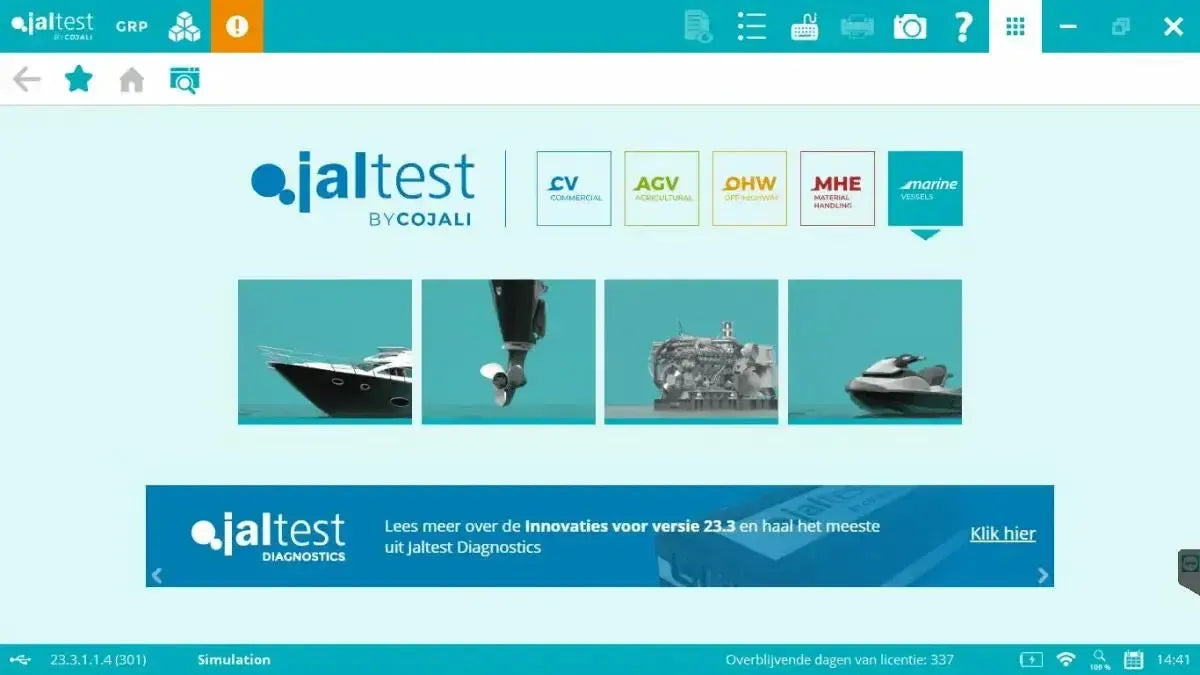

Pour quels moteurs et systèmes

Jaltest Marine Intrabord couvre le moteur dans la coque, avec propulseur d'étrave derrière et groupes électrogènes qui fournissent l'électricité à bord. Une marque dans la liste signifie qu'il y a couverture, non que chaque modèle et année de fabrication soit entièrement supporté. Le classement par continent fait référence au pays d'origine de la marque, non au propriétaire actuel.

Moteurs et générateurs in-board

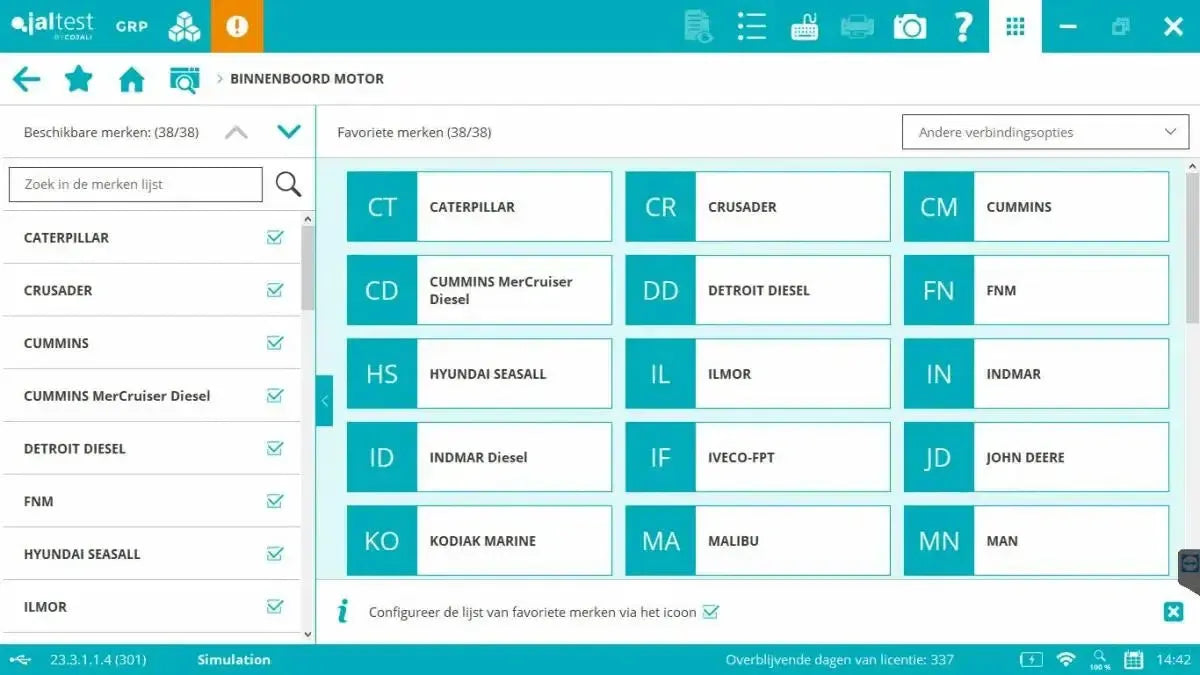

Grandes marques parmi les moteurs inbord du couverture de Jaltest Marine Moteurs Intérieurs: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta et Yanmar.

Toutes les 38 marques de moteurs in-board, réparties par continent :

Européen comprend Royaume-Uni, Turquie et Russie. Chinois est distinct de Asiatique, où le Japon, la Corée du Sud et l'Inde sont compris. La classification repose sur le pays d'origine de la marque et non sur le propriétaire actuel, et les constructeurs de moteurs reçoivent la région de leur propre pays.

Les systèmes embarqués

• Commande moteur : L'unité de commande du bloc moteur, y compris Volvo Penta EDC1 et EDC CP sur les moteurs diesel et ECM EGC et MEFI 1-2 et 3-4 sur les moteurs essence.
• Système de carburant : Injection, injecteurs et pression d'alimentation, avec purge après remplacement d'un filtre.
• Traitement des gaz d'échappement : Le filtre à particules, avec régénération forcée et réinitialisation des valeurs de suie et de cendre.
• Transmission et propulsion arrière : Les boîtes de vitesses et embrayages à commande électronique en amont du bloc moteur.
• Direction : La direction électronique, y compris Volvo Penta IPS avec commande joystick et modules EVC.
• Capteurs : Pression de suralimentation, pression d'huile et température du liquide de refroidissement.
• Générateurs et kits auxiliaires : Les groupes qui fournissent le courant à bord.

Les quatre ensembles Marine côte à côte

Les quatre appareils de diagnostic Marine partagent la même mallette 70001053 et le même Jaltest Link V9; la différence réside entièrement dans le module logiciel. Ci-dessous figure pour chaque ensemble ce qu'il couvre, afin que vous puissiez déterminer celle qui convient à votre application.

Ce que vous pouvez faire

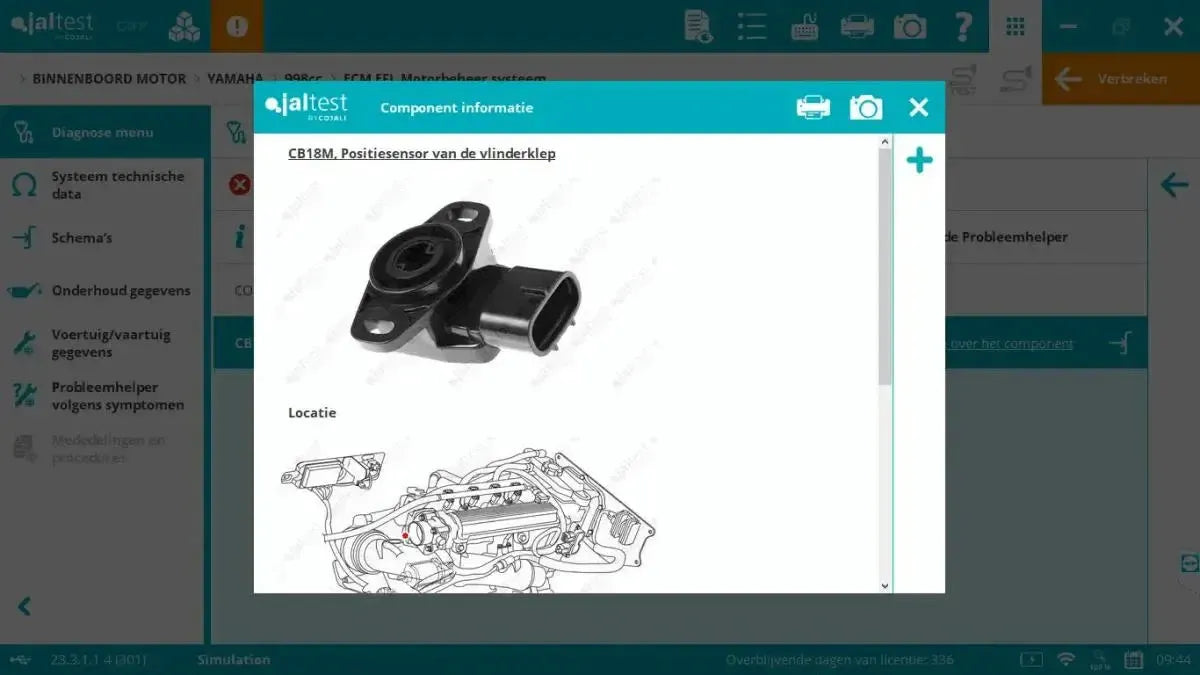

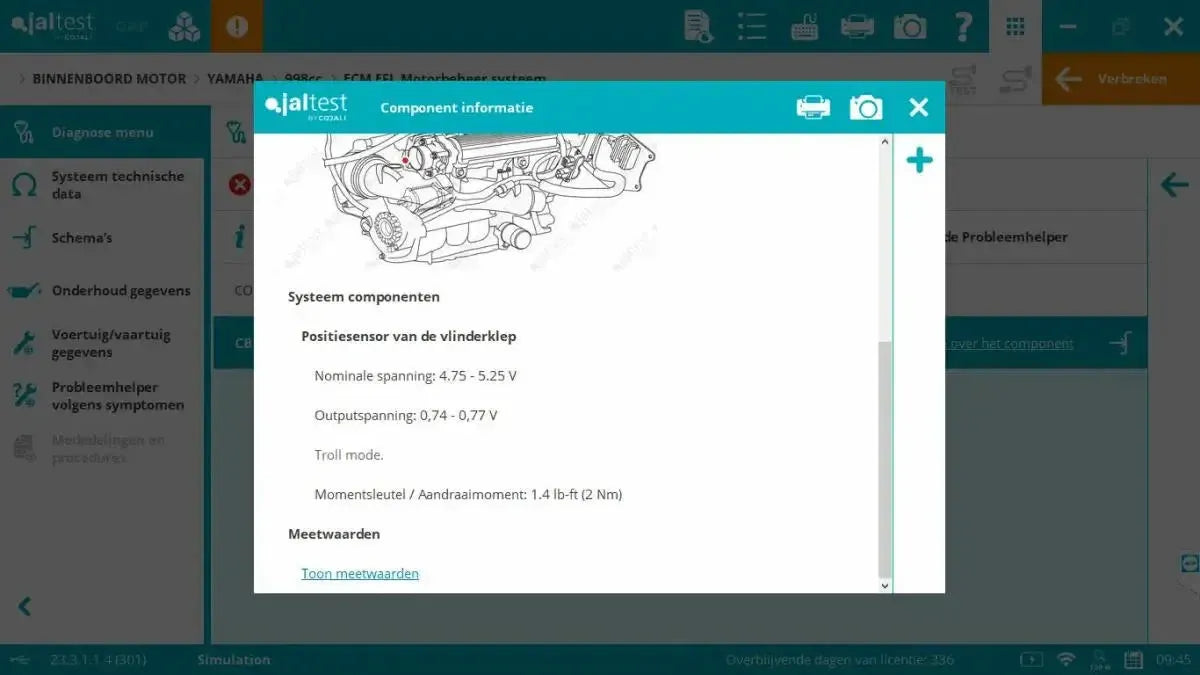

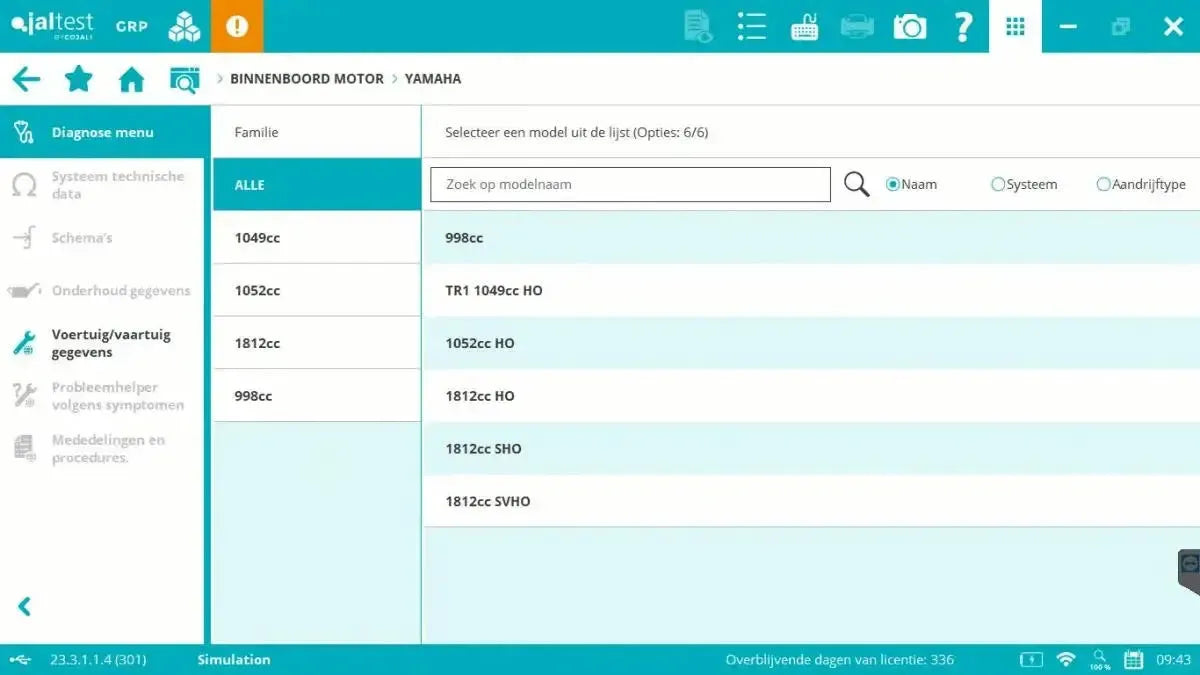

Avec la Module moteurs intérieurs vous lisez les calculateurs , vous procédez comme suit valeurs de mesureen direct et pilotez les composants. En outre, une documentationavec des schémas, guides de diagnostic des pannes et données d'entretienrelatifs au système sur lequel vous travaillez est incluse.

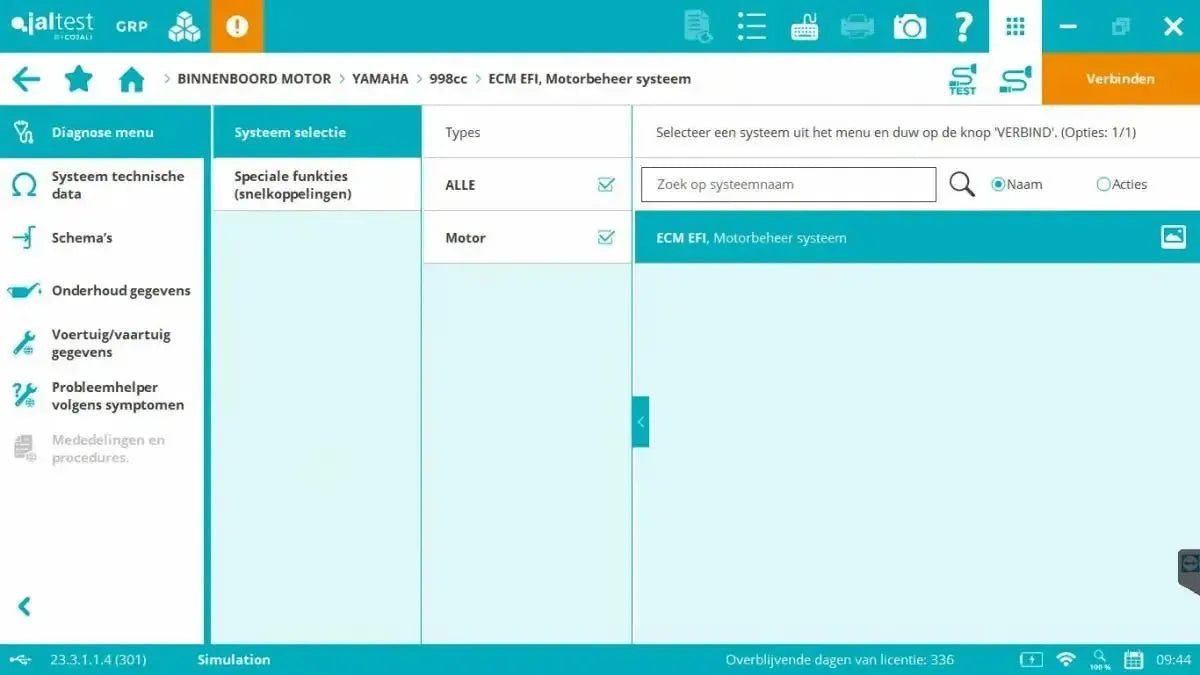

Diagnostic et service

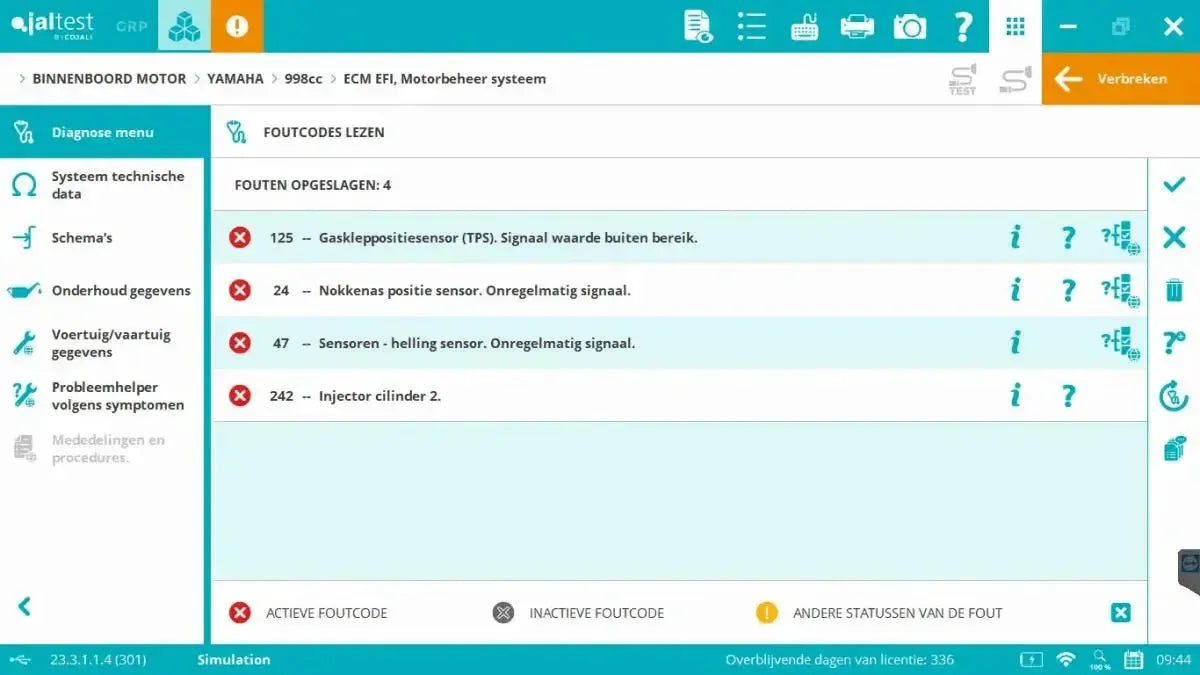

• Lire et effacer les codes d'erreur : La mémoire de défauts de l'unité de commande, avec codes actifs, inactifs et permanents et une description pour chaque code.
• Valeurs de mesure : Régime moteur, pression de suralimentation, pression d'huile, pression carburant et température du liquide de refroidissement, en chiffres ou en graphique.
• Piloter les composants : Commande ciblée des injecteurs, pompe à carburant et soupapes pour évaluer leur fonctionnement.
• Données du calculateur : Numéro de pièce, numéro de série, version logicielle et nombre total d'heures de fonctionnement de l'unité de commande.
• Entretien et service : Régénération du filtre à particules, codage des injecteurs, désactivation des cylindres, test de compression, purge du système de carburant et réinitialisation du compteur d'entretien.
• Calibrages et procédures d'apprentissage : Réglage de la transmission et de l'embrayage, apprentissage de la commande électronique et du joystick, étalonnage des capteurs de pression de suralimentation, pression d'huile et température du liquide de refroidissement.

Informations techniques incluses

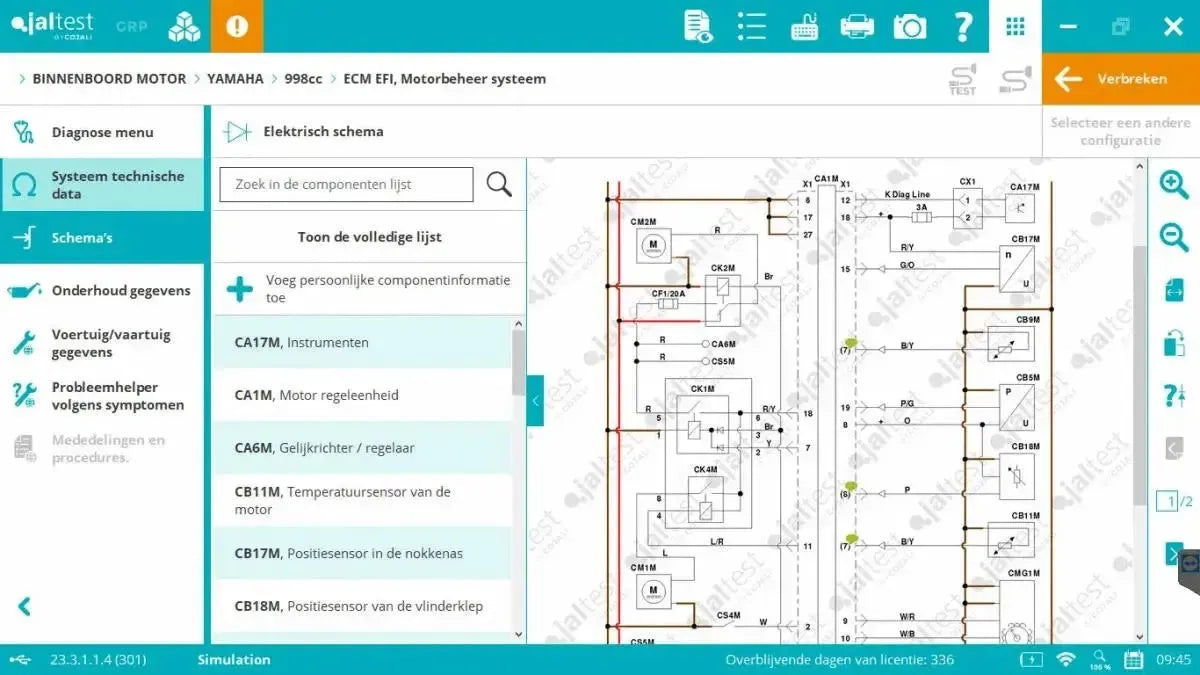

• Schémas : Les schémas électriques du système moteur, avec fusibles cliquables, connexions de masse, capteurs, unités de commande et câblage.

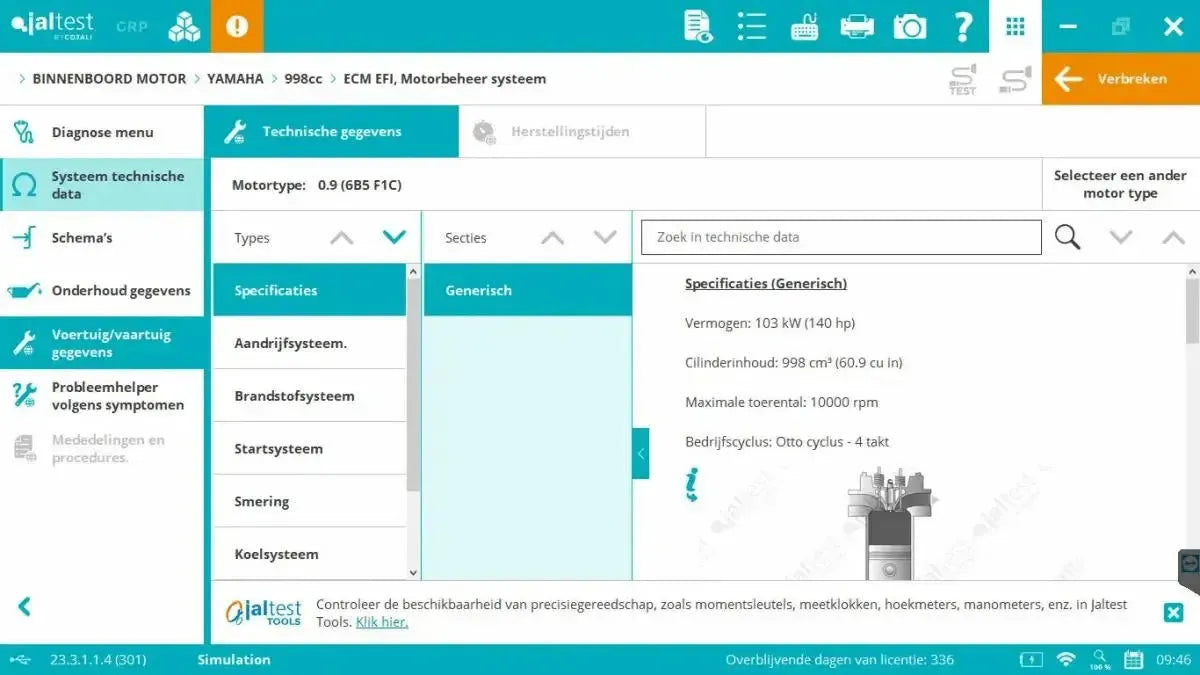

• Données techniques : Couples de serrage, données d'ajustement, spécifications des fluides et données des capteurs, actionneurs et unités de commande.
• Guides de réparation par code de défaut : Un guide étape par étape pour le code de défaut trouvé, avec inspection du câblage, test des composants et solution proposée.
• Dépanneur par symptôme : Recherche sans code de défaut, sur la base d'une plainte telle que démarrage difficile, perte de puissance ou surchauffe.
• Bulletins techniques : Les avis de Cojali sur les pannes courantes et les erreurs récurrentes par marque.
• Données d'entretien : Les programmes d'entretien en heures de fonctionnement, avec les procédures de service et le remplacement des filtres, turbines, courroies trapézoïdales, thermostats et anodes.

La différence avec le mode expert

Le diagnostic standard consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre paramétrer les unités de contrôle : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et de réaliser les procédures d'apprentissage. Ce mode est d'ailleurs inclus.

Câbles et ordinateur

La valise contient le câble OBD 16 broches pour la connexion standard. En mer, aucun connecteur OBD normalisé n'a jamais été obligatoire, donc pratiquement chaque fabricant de moteurs dispose de ses propres connecteur de diagnostic, même sur les nouveaux moteurs. Le logiciel elle-même fonctionne sur un PC Windows.

• Kit de câbles pour moteurs intérieurs (70002009) : Huit câbles — JDC527A, JDC603A, JDC604.9, JDC611A, JDC612A, JDC614A, JDC617A et JDC618A9.
• Volvo Penta : JDC527A pour le connecteur 6 broches des moteurs diesel avec EDC1 et EDC CP, JDC611A pour le connecteur 6 broches EGCI des moteurs à essence et JDC618A9 pour les moteurs KAD, KAMD et TAMD.
• Mercury et MerCruiser : JDC603A pour le large connecteur 4 broches, JDC604.9 pour le connecteur 10 broches MEFI, JDC614A pour le connecteur 2 broches A9 et JDC617A pour l'électronique SmartCraft G3.
• Câble de prolongation JDC100B : Certains câbles marins nécessitent un JDC100B sur un Jaltest Link V9 ; il est inclus dans cette mallette.
• Offre plus complète : L'ensemble de câbles pour navires 70002008 contient les mêmes huit câbles plus JDC601A, JDC608A, JDC609.9, JDC613A et JDC616A.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali propose le Jaltest Rugged PC et la A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble dont vous avez besoin dépend du connecteur de diagnostic sur le moteur et non sur le capot moteur. Vérifiez le connecteur sur le moteur lui-même avant de commander : s'il s'agit de la prise OBD2 à 16 broches, le câble fourni JDC213.9 suffit ; s'il s'agit d'un connecteur spécifique à la marque, vous trouverez alors le câble correspondant dans la liste ci-dessus.

Licence et renouvellement

Le licence logicielle s'étend douze mois à partir du activation et est ensuite renouvelée annuellement contenant la licence de mise à jour (74602003). Tant que la licence est active, vous recevez toutes les nouvelles versions logicielles et conservez l'accès à informations techniques.

• Durée : Douze mois à compter de l'activation.
• Renouvellement : Annuellement, avec la licence de mise à jour (74602003), pour douze mois supplémentaires à chaque fois.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement des données : À l'activation, après chaque nouvelle version du logiciel, puis tous les six mois.
• Achat de module supplémentaire : Un module acheté ultérieurement est aligné sur votre licence actuelle ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

En plus de Module moteurs intérieurs il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais elles enrichissent la documentation, l'l'assistance ou les couverture ci-après. Voici ce qui est inclus pour Marine.

• Jaltest ATS (70809004) : Un an d'accès à l'assistance technique en anglais de Cojali. Renouvellement automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Actions effectuées par les spécialistes de Cojali à votre place, facturées à l'acte.
• Les autres modules Marine : Marine Hors-bord (74502004) et Marine Jet-ski (74502005) peuvent être ajoutés séparément, ou vous optez pour Marine Complet (74502001) qui couvre les quatre domaines.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multiconnecteur Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 DB26 26 broches – OBD2 16 broches | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100B) | Câble d'extension Jaltest Link V9 connecteur DB26 26 broches (250 cm) | Interface
• 1x Jaltest (70003015) | Mallette compacte
• 1x Jaltest (74502003) | Marine (Moteurs in-bord) | Activation logicielle
• 1x Jaltest (74502015) | Marine (Moteurs in-bord) | Licence logicielle
• 1x INFO En ligne Marine Jaltest (29479)

Caractéristiques techniques
