OBDSTAR IScan Yamaha (Marine) | Appareil de diagnostic | Bateau à moteur

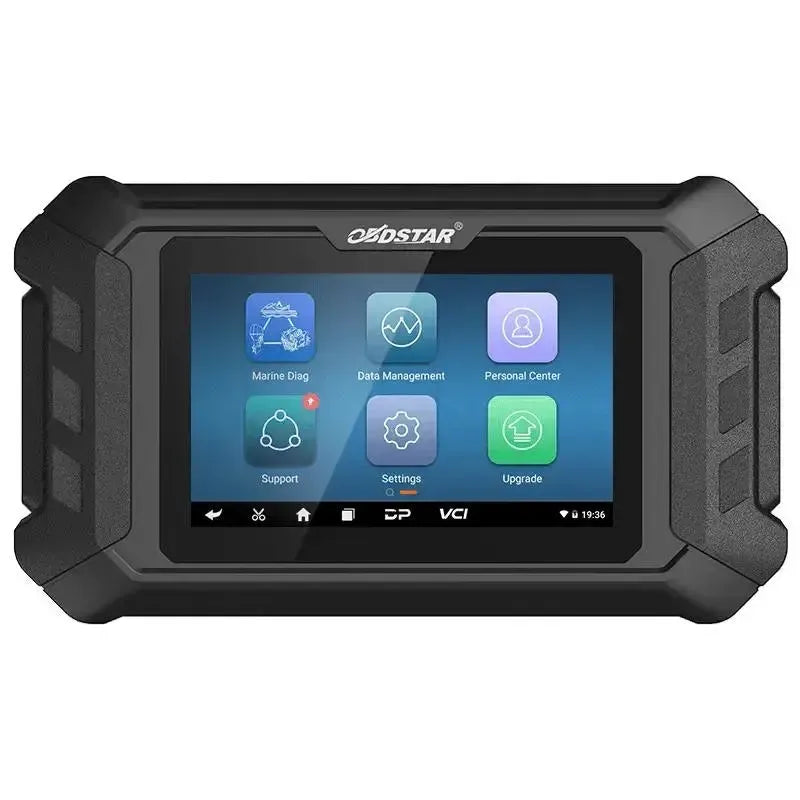

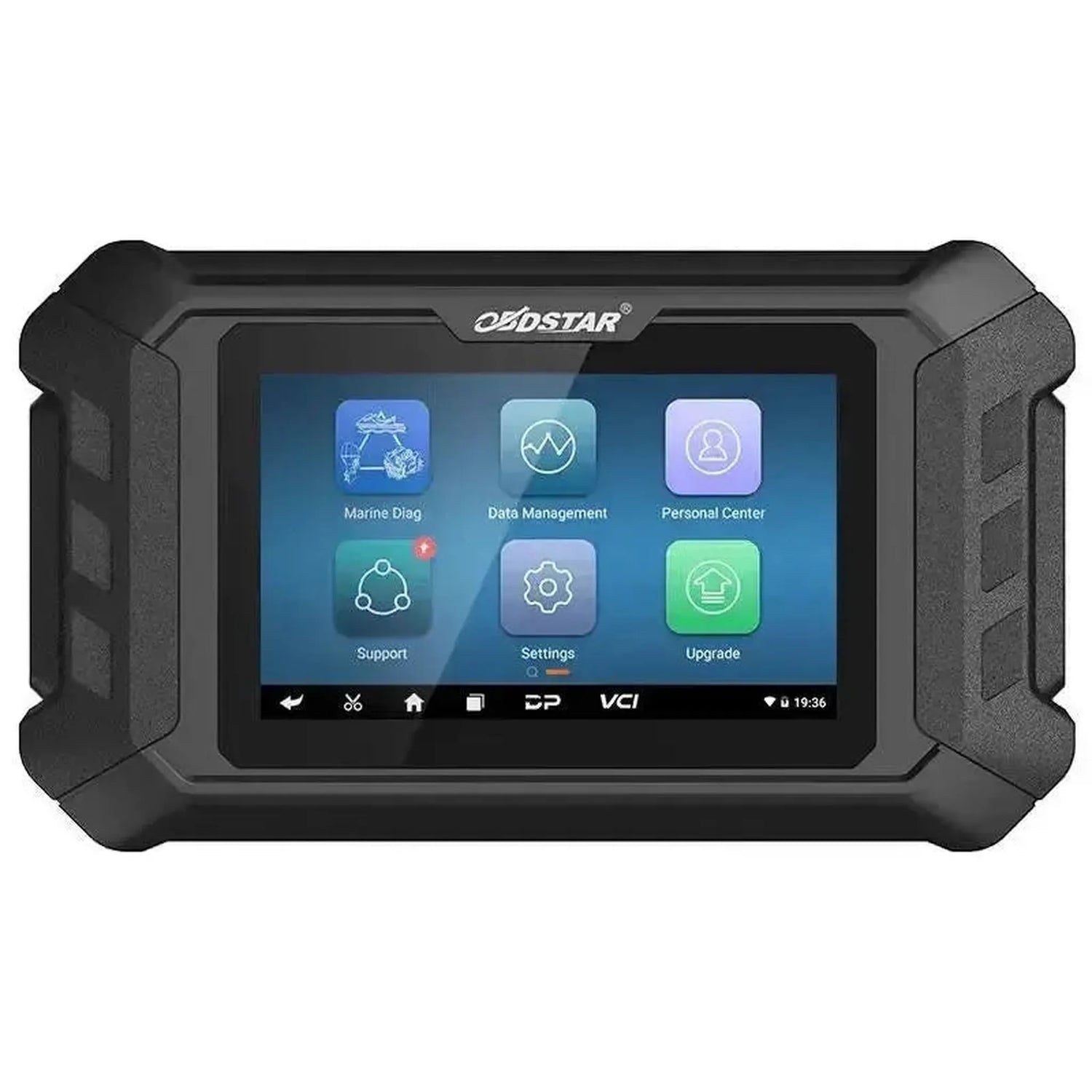

Le OBDSTAR IScan Yamaha (Marine) est un appareil de lecture portable, spécialement conçu pour le diagnostic et l'entretien des systèmes maritimes Yamaha. Cet appareil, fonctionnant sous un système d'exploitation Android 5.1.1, est équipé d'un processeur quad-core RK3128 et d'un écran tactile de 5,0 pouces. Il offre des capacités de diagnostic étendues et des fonctions de service spécialisées pour une large gamme de moteurs hors-bord Yamaha, jets skis et bateaux de sport. La licence comprend 2 ans de mises à jour logicielles.

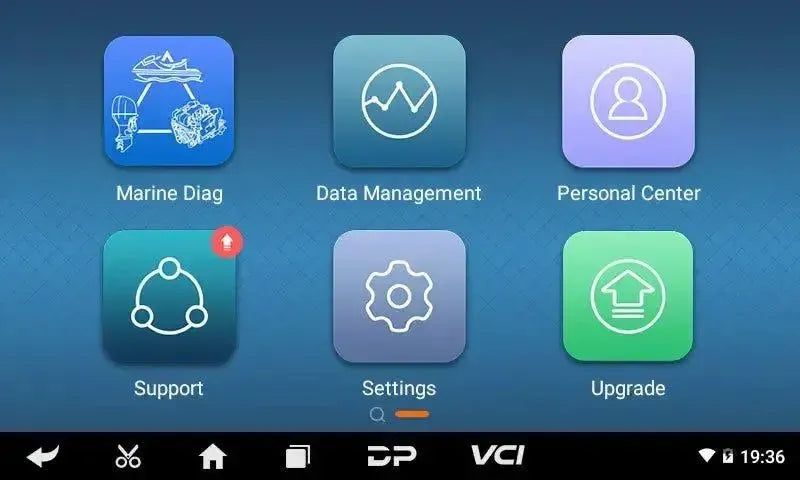

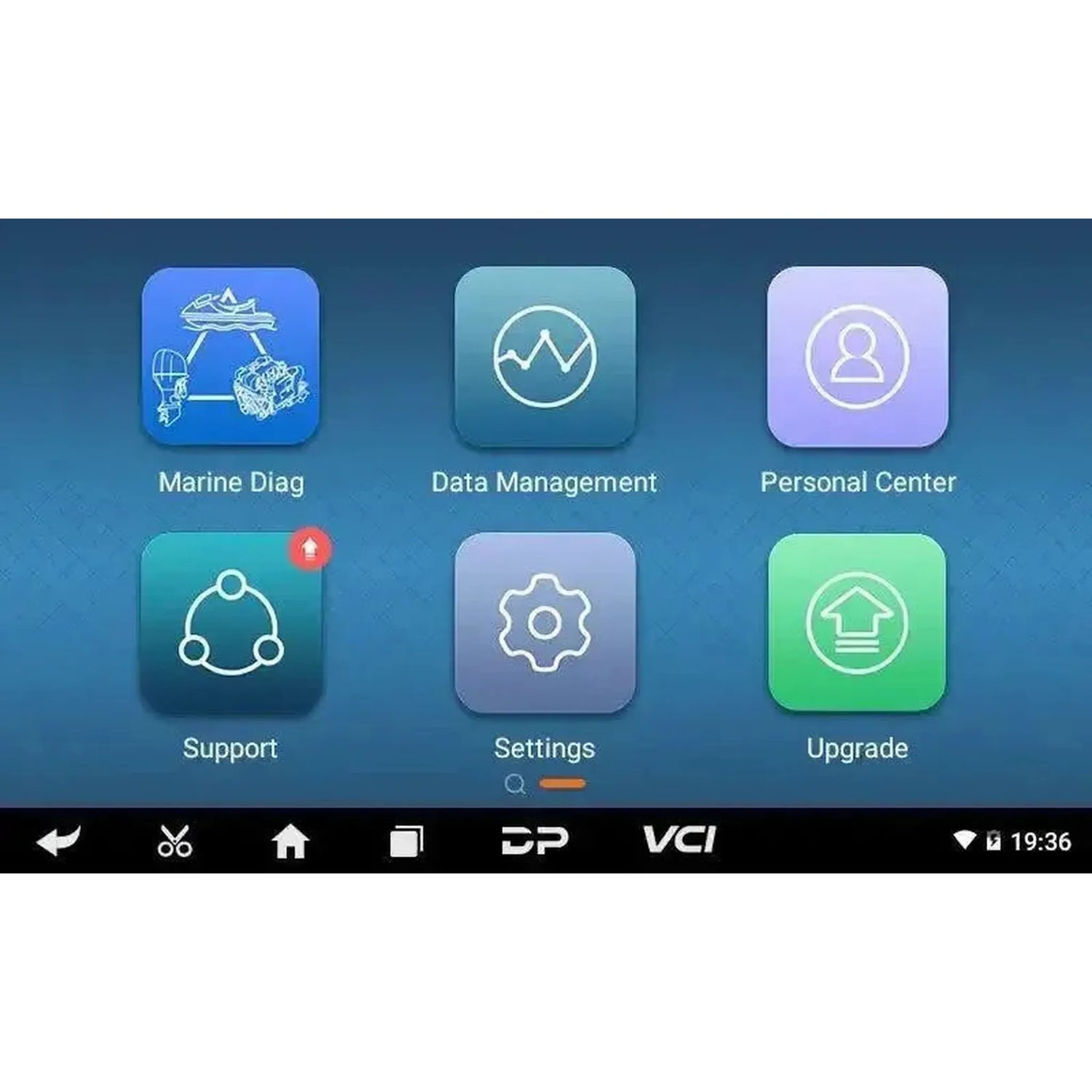

Le système dispose d'une interface utilisateur intuitive qui aide les techniciens à identifier rapidement les problèmes. Les fonctionnalités incluent la lecture de données en temps réel dans diverses vues, la réalisation de tests d'actionneurs et la configuration des composants du système. L'IScan Yamaha (Marine) est conçu pour une utilisation en atelier et offre un accès à la documentation technique, telle que l'emplacement des prises de diagnostic, directement sur l'appareil.

---

Fonctions de diagnostic :

Le OBDSTAR IScan Yamaha (Marine) offre la possibilité d'effectuer un diagnostic complet sur tous les systèmes électroniques disponibles des véhicules Yamaha pris en charge. La communication avec l'ordinateur de bord permet de lire les codes d'erreur et les données en temps réel.

• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur (DTC) des unités de contrôle du véhicule, y compris les modules moteur, transmission et contrôle.
• Commande des actionneurs : Teste le fonctionnement des composants en les commandant par logiciel, tels que les injecteurs ou les soupapes.

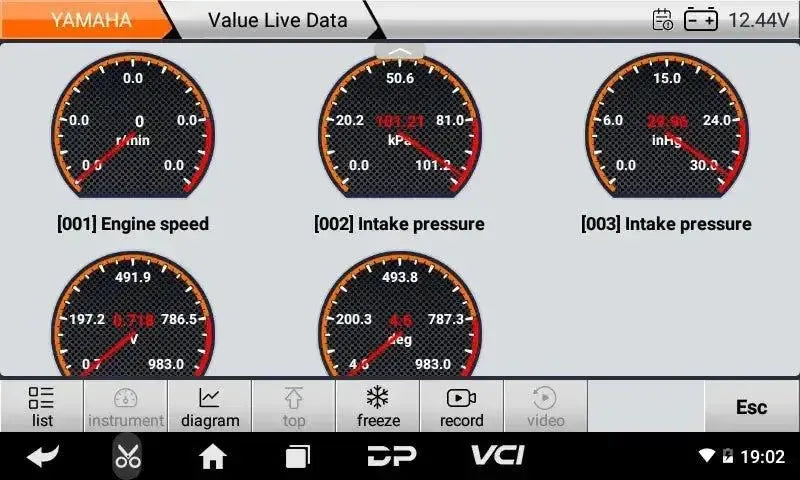

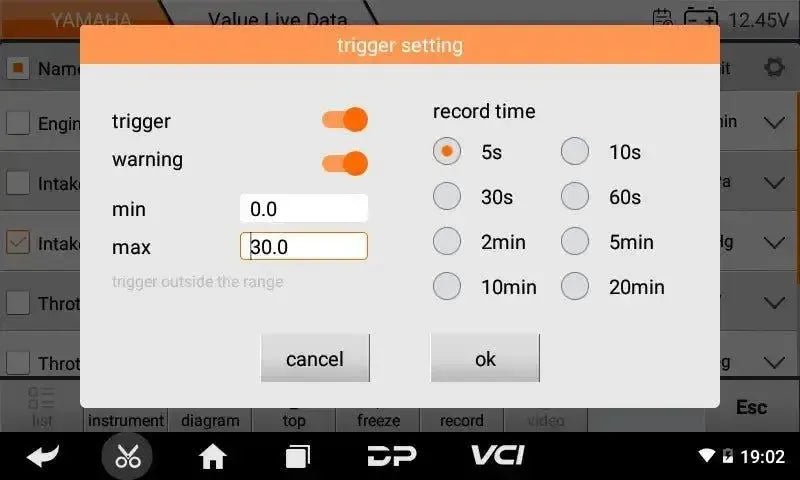

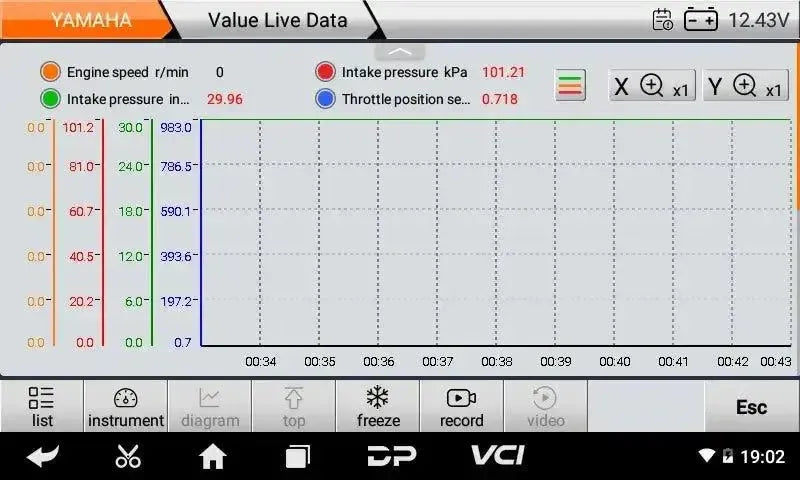

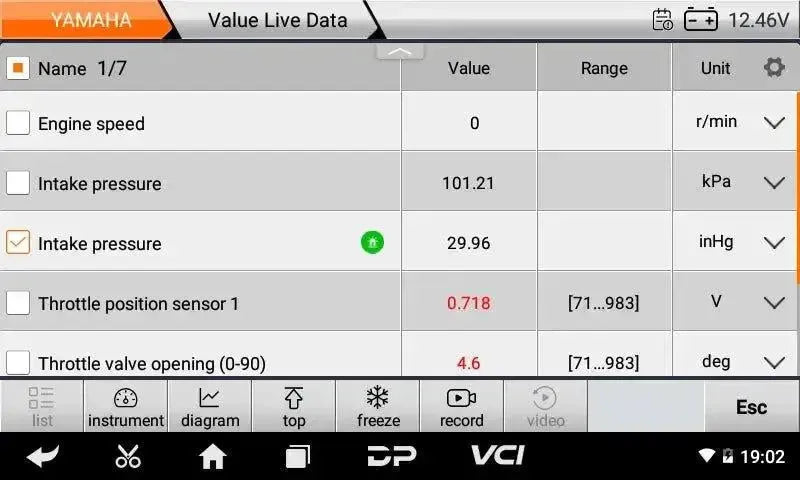

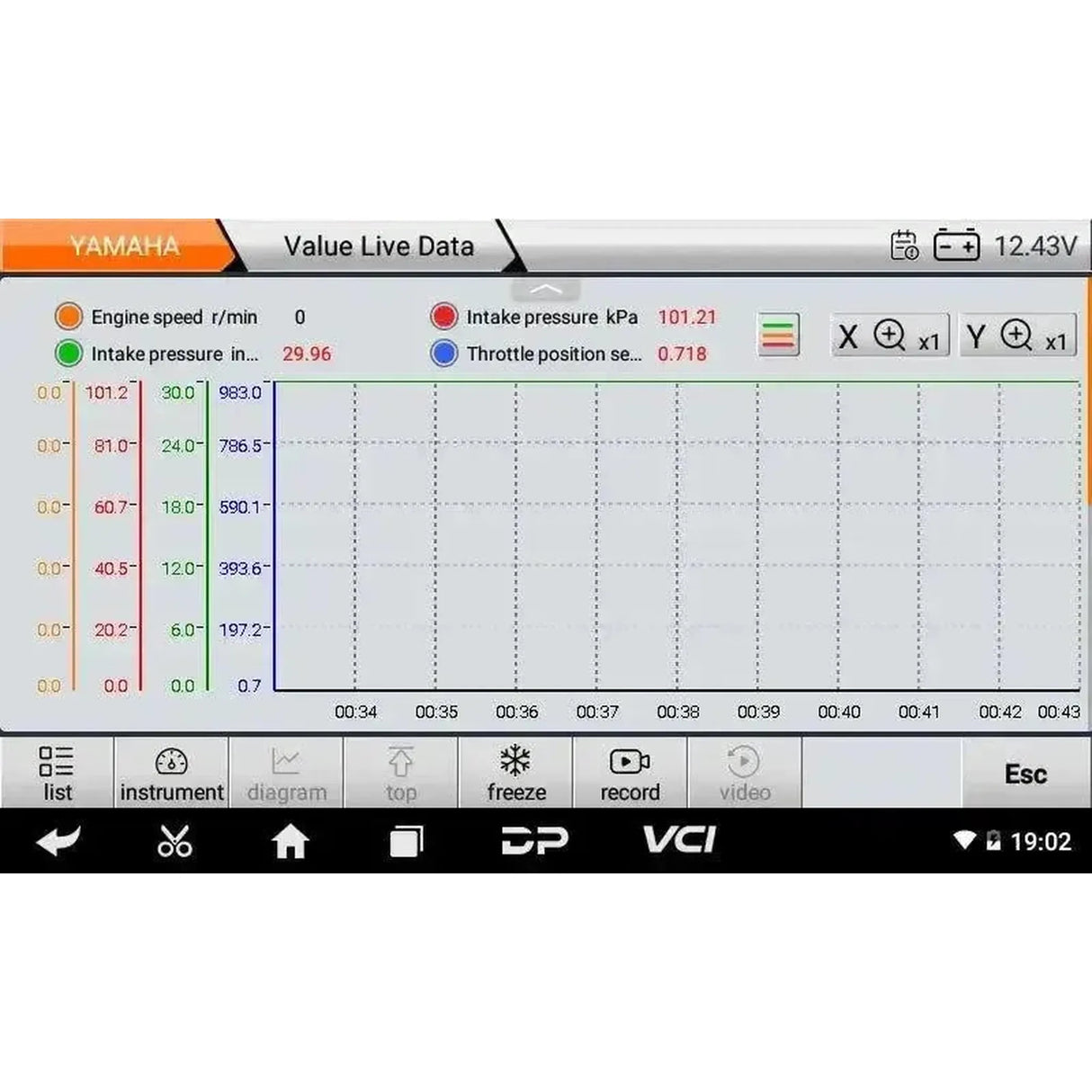

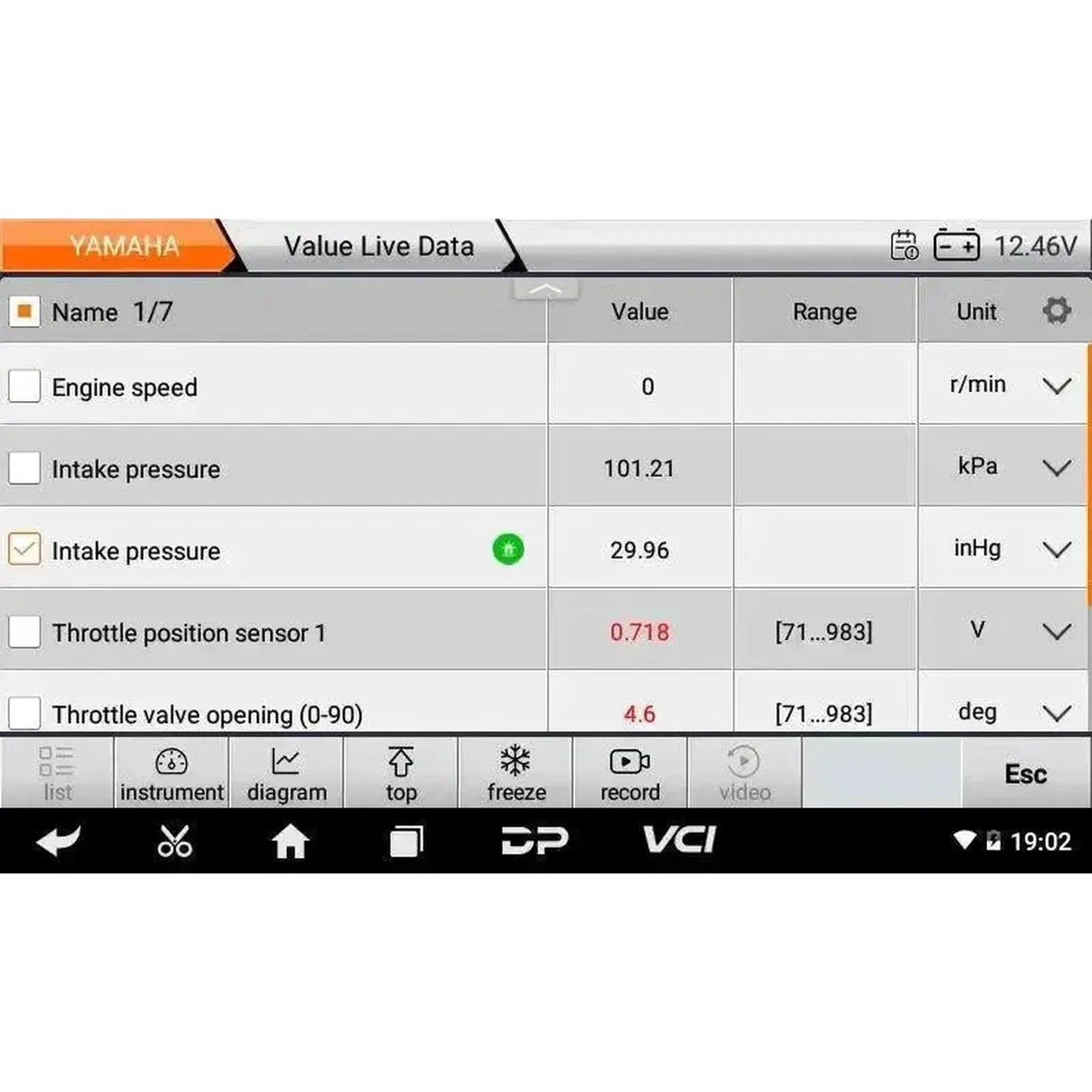

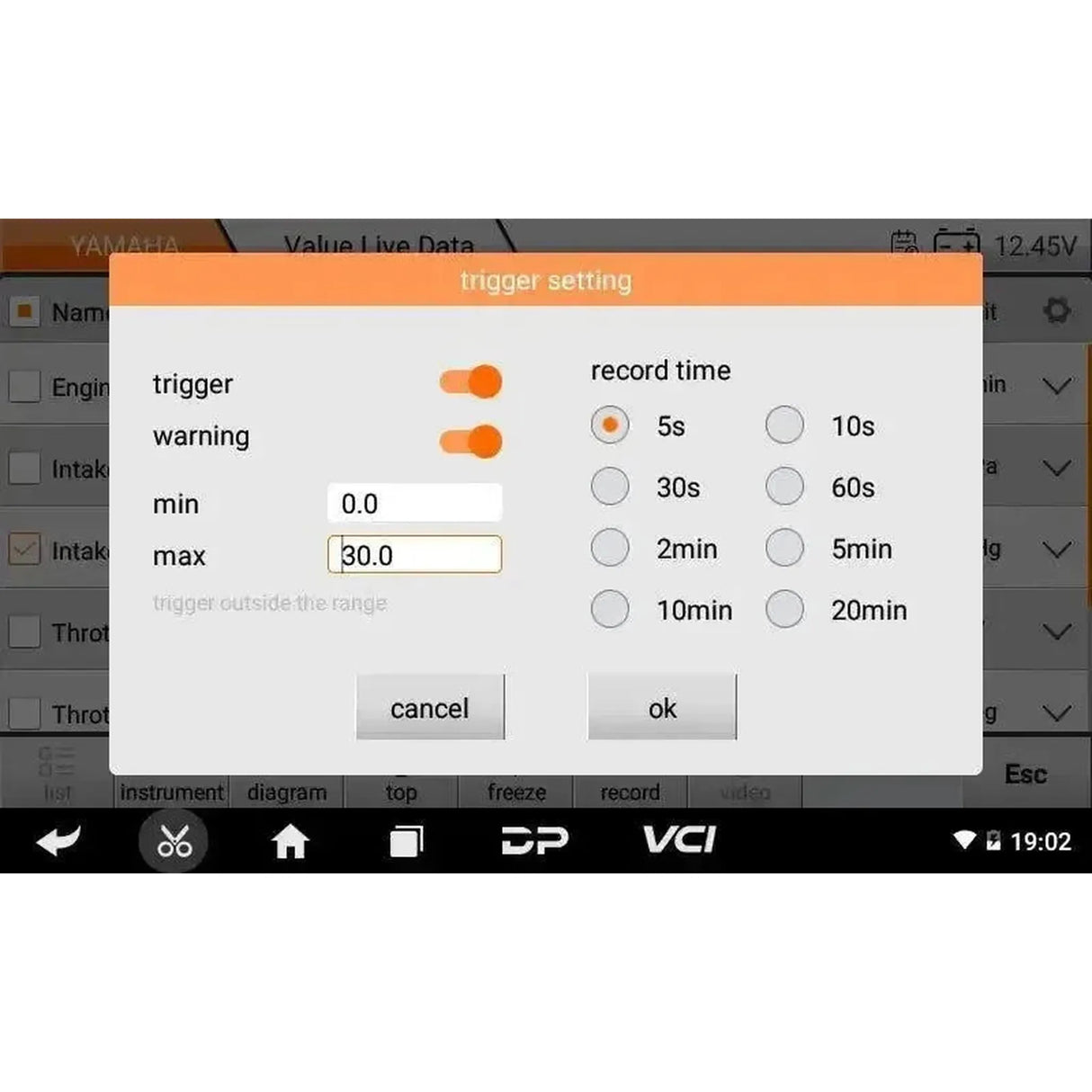

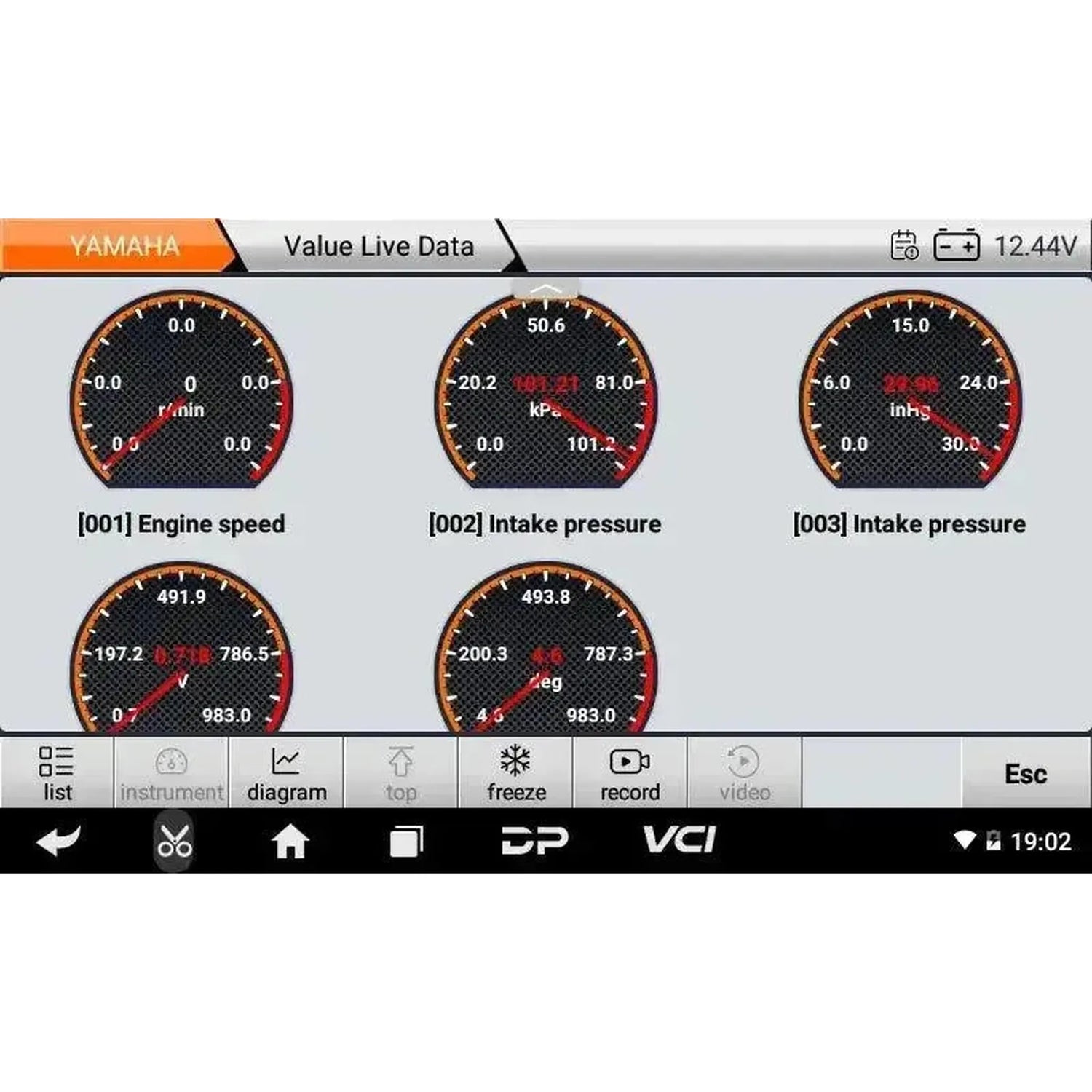

• Fonctions de données en temps réel : Affiche les données en temps réel des capteurs et composants dans différents modes d’affichage, tels que graphiques ou listes. Cela inclut des paramètres comme le régime moteur, la pression d’admission, la température et la position du papillon des gaz.

---

Fonctions de service et d’entretien :

Cet appareil prend en charge plus de 15 fonctions spécialisées de service et d’entretien pour les moteurs marins Yamaha. Les fonctions disponibles peuvent varier selon le modèle et l’année de fabrication.

Moteur et Transmission :

• Enregistrement de l’historique des vidanges d’huile moteur : Enregistre la date et les heures de fonctionnement de la dernière vidange dans l’ordinateur de bord.
• Tableau des vidanges d’huile : Affiche l’historique d’entretien concernant les vidanges d’huile.
• Consultation des données moteur : Donne accès aux données moteur enregistrées et aux heures de fonctionnement.
• Réinitialisation du rotor (FWM) : Effectue une réinitialisation du capteur de position du rotor.
• Test de transmission : Active et teste le fonctionnement de la transmission.
• Inspection du contrôle de transmission : Vérifie les composants du système de transmission.
• Calibration du cylindre : Calibre les paramètres des cylindres du moteur pour un fonctionnement correct.
• Centrage du cylindre : Centre la position des cylindres, pertinent pour certains systèmes spécifiques.
• Purgez le système : Démarre la procédure de purge des systèmes de liquide, tels que le système de carburant ou hydraulique.

Direction et Commande :

• Configuration SCU : Configure l’Unité de Contrôle de Direction (SCU) après remplacement ou réparation.
• Calibration du volant : Calibre la position du volant.
• Commande de la direction : Permet de tester et de commander la direction.
• Apprentissage de l’embrayage RIDE : Réapprend l’embrayage RIDE (Reverse with Intuitive Deceleration Electronics).
• Réinitialisation du système de télécommande : Restaure les paramètres du système de télécommande.
• Apprentissage initial : Effectue la procédure d’apprentissage initiale pour les composants nouvellement installés.

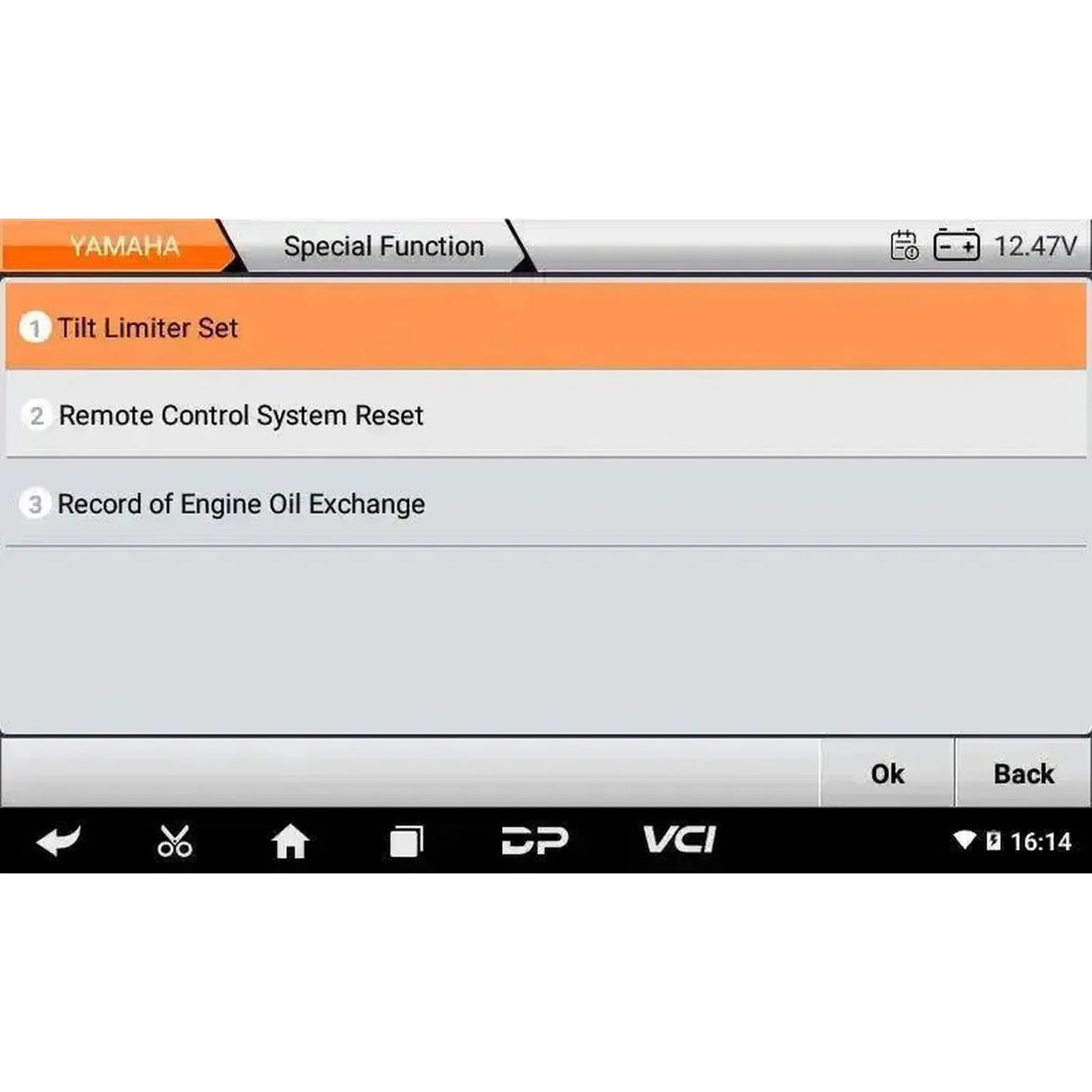

Système de trim et d’inclinaison :

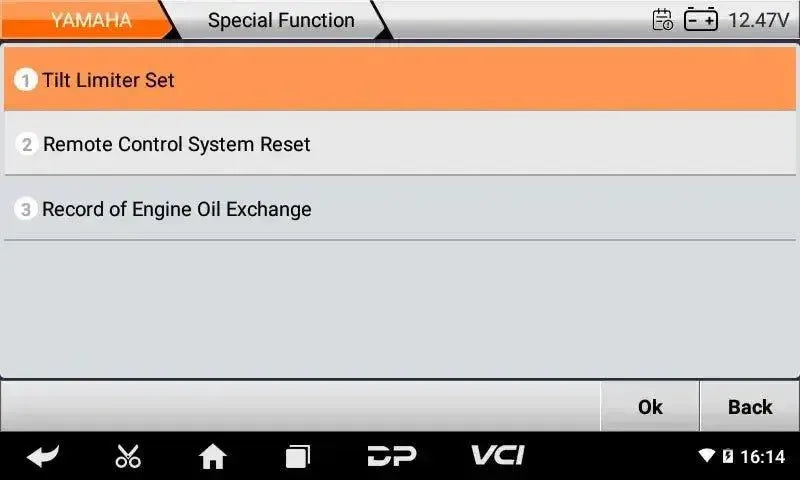

• Configurer la limite d’inclinaison : Définit l’angle maximal d’inclinaison du moteur hors-bord.
• Réinitialiser le trim : Restaure les réglages de trim aux paramètres d’usine.

---

Fonctions et possibilités spéciales :

L’IScan Yamaha (Marine) offre des fonctions supplémentaires qui soutiennent le diagnostic et l’entretien.

Codages et programmation :

• Modifier les paramètres : Permet de configurer des paramètres spécifiques et les réglages du système.

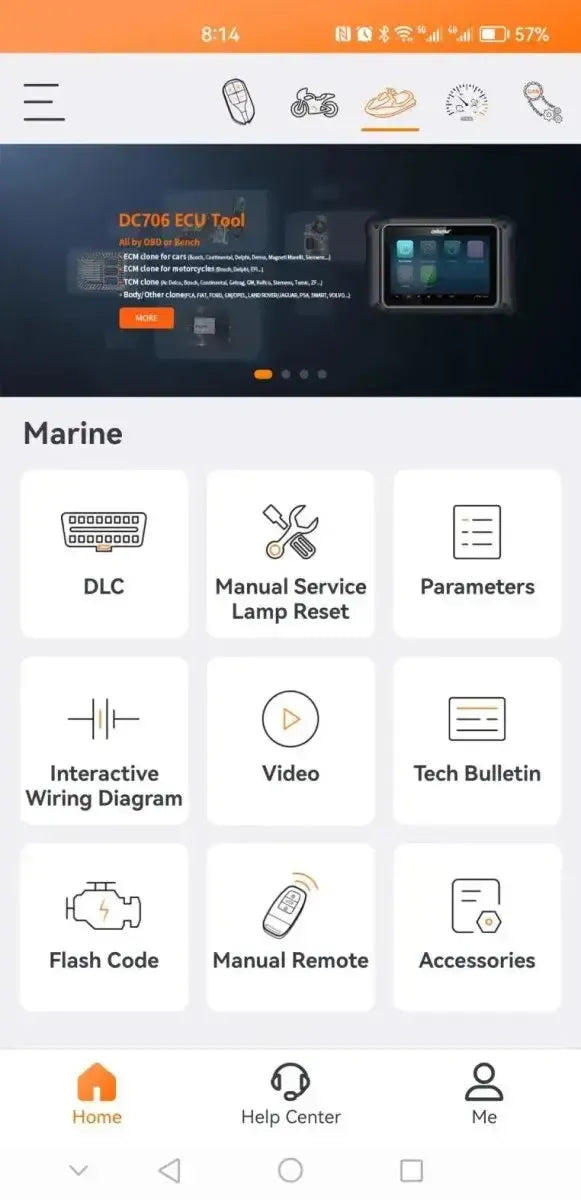

Documentation et schémas :

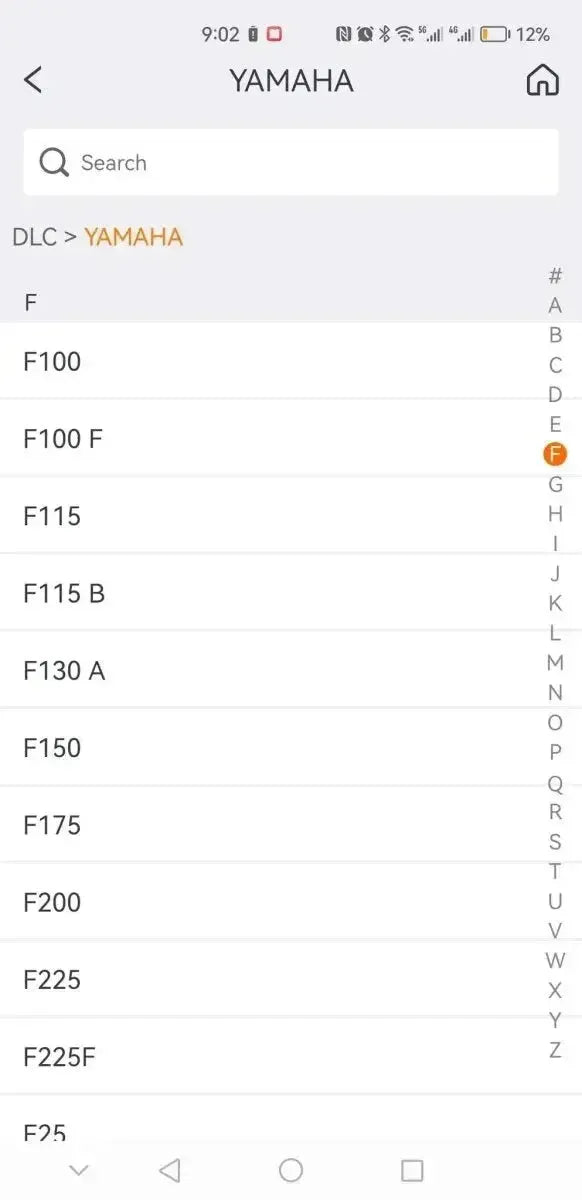

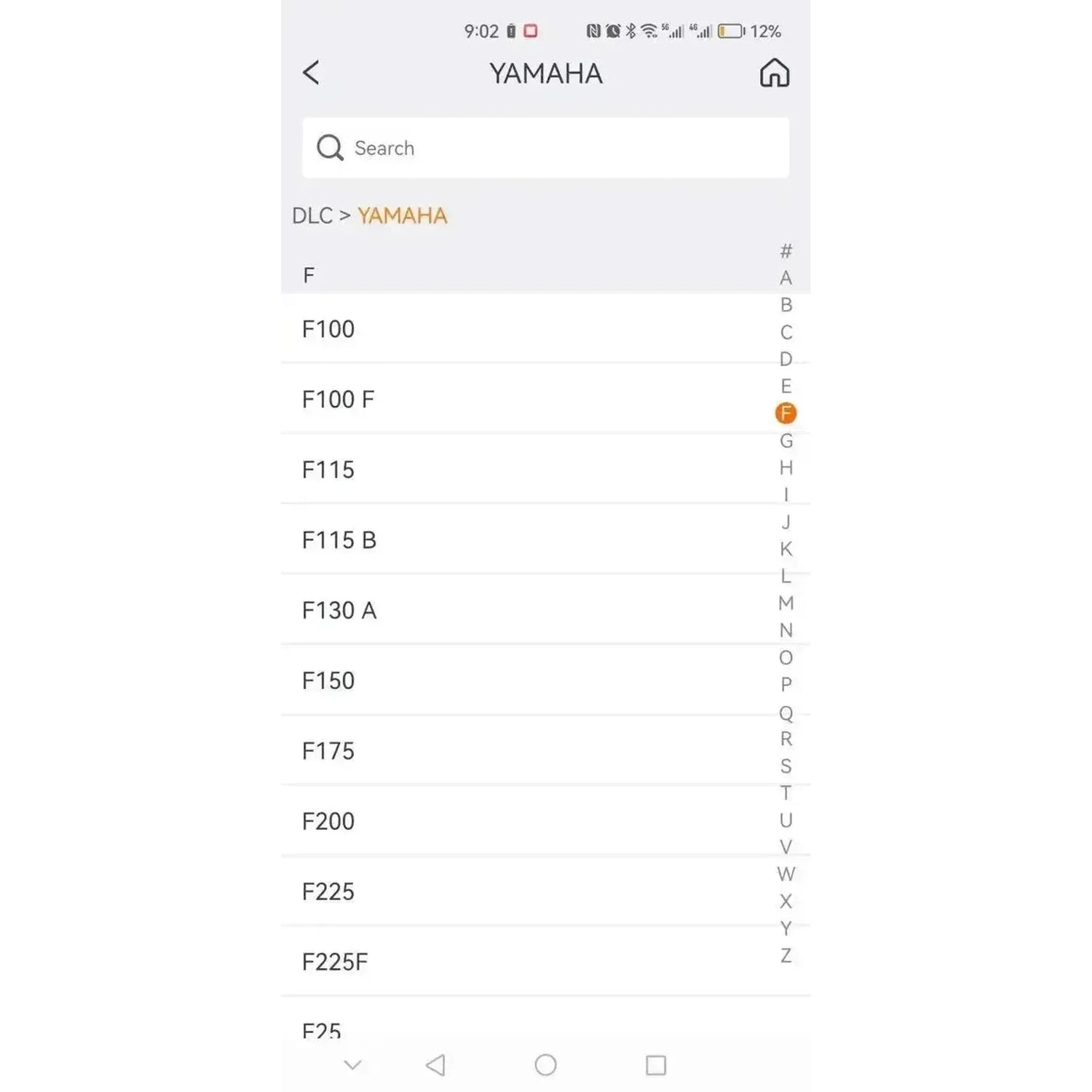

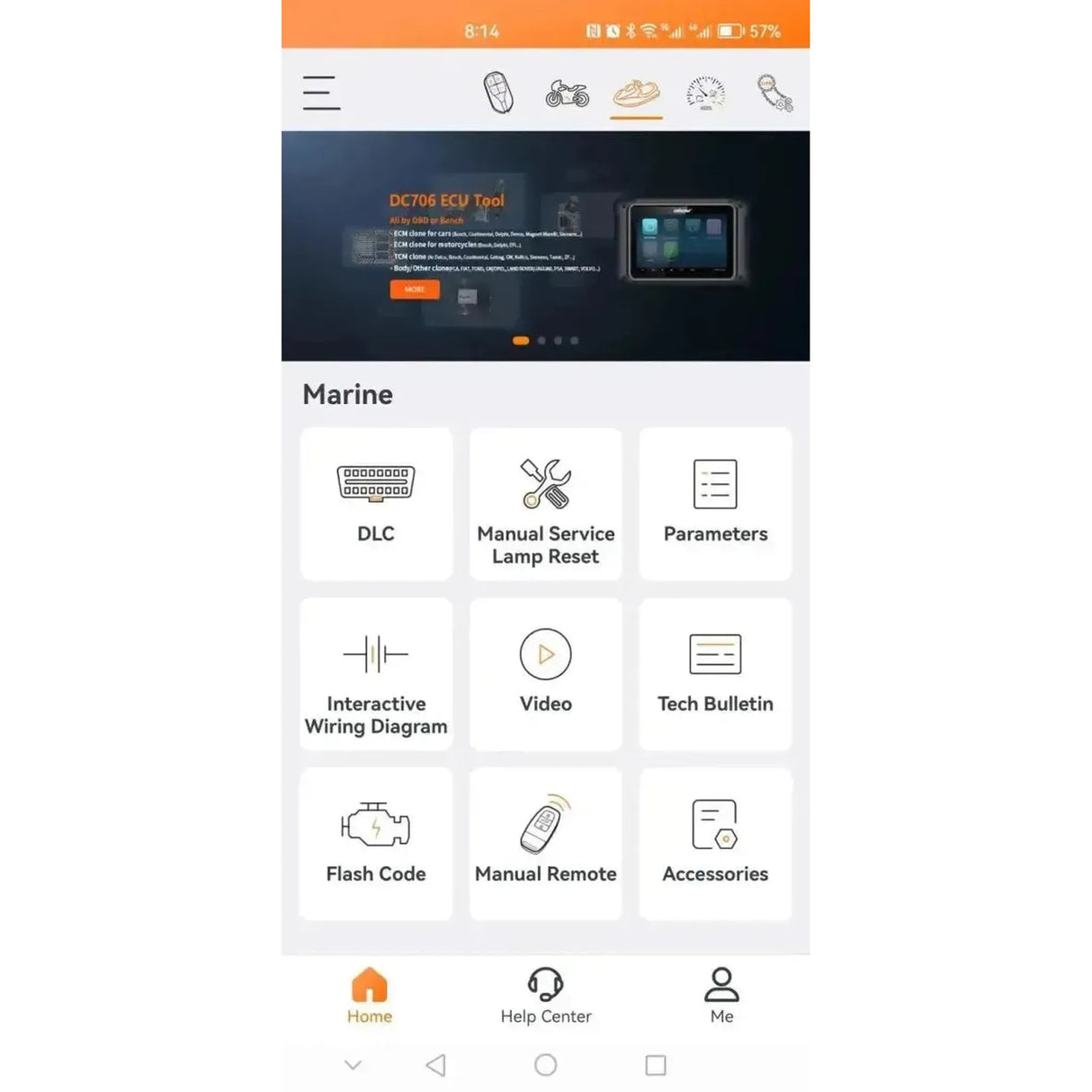

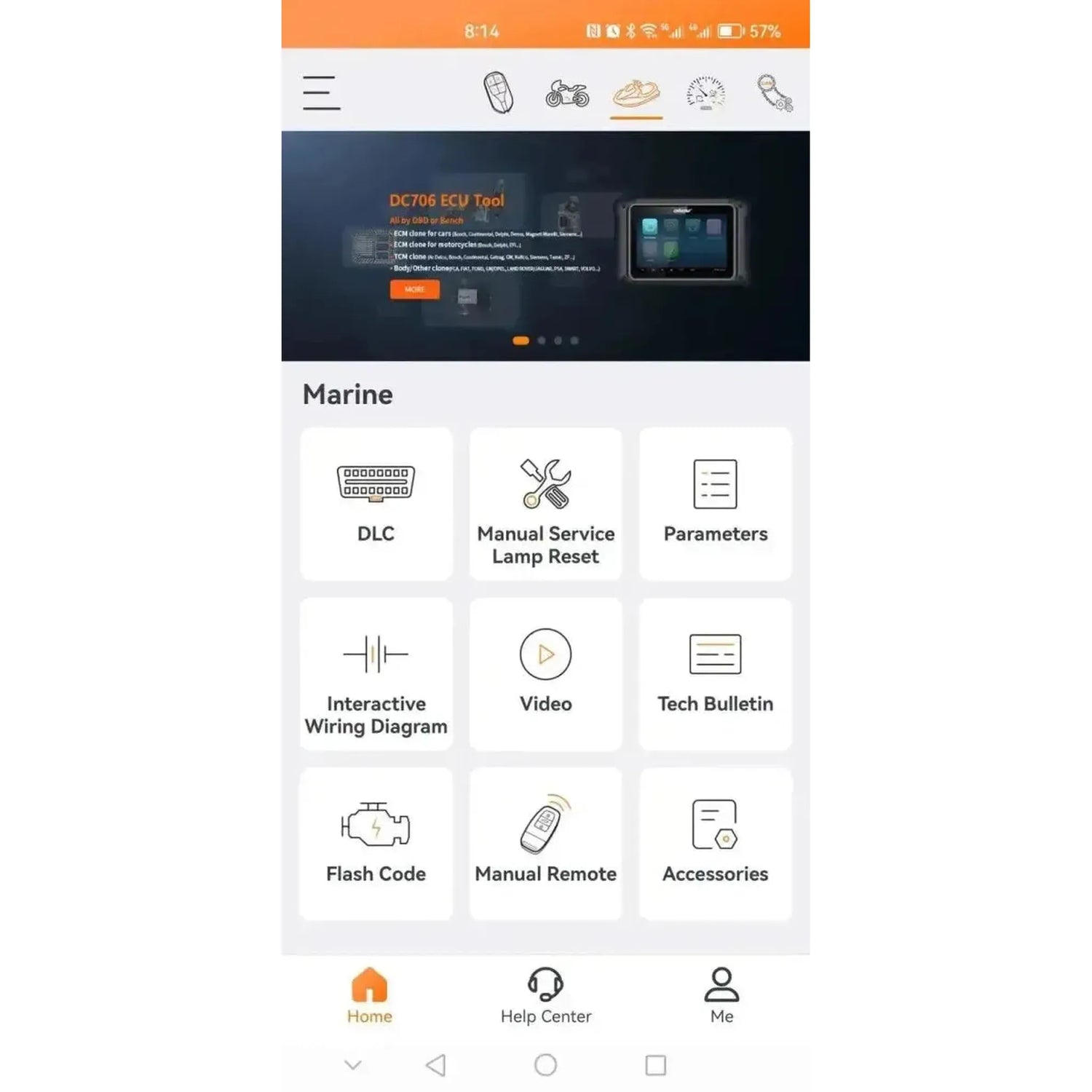

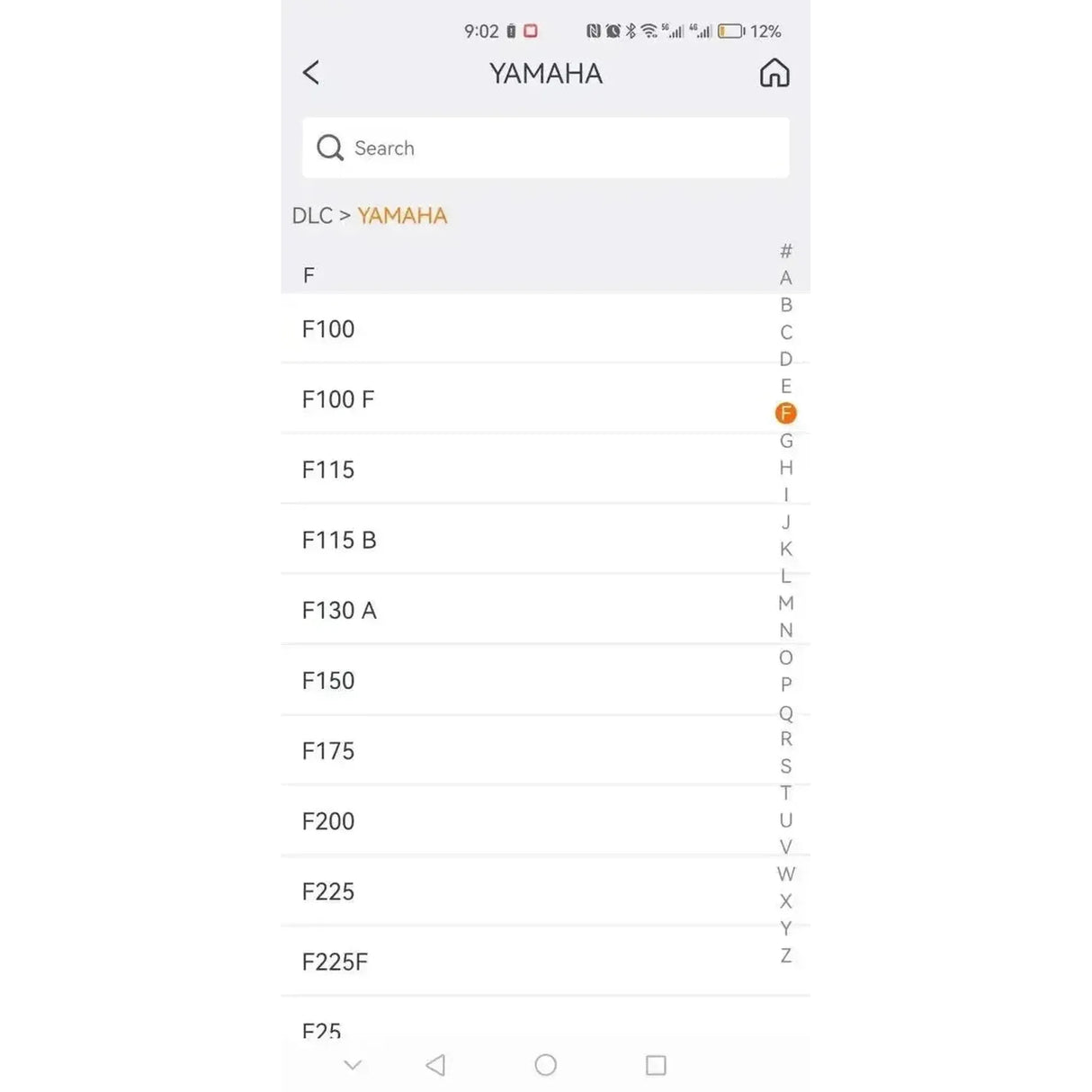

• Emplacement de la prise de diagnostic : Affiche l’emplacement physique du connecteur de diagnostic (DLC) sur le bateau.
• Manuels techniques : Offre un accès aux manuels intégrés et à la documentation technique pour les systèmes pris en charge.

---

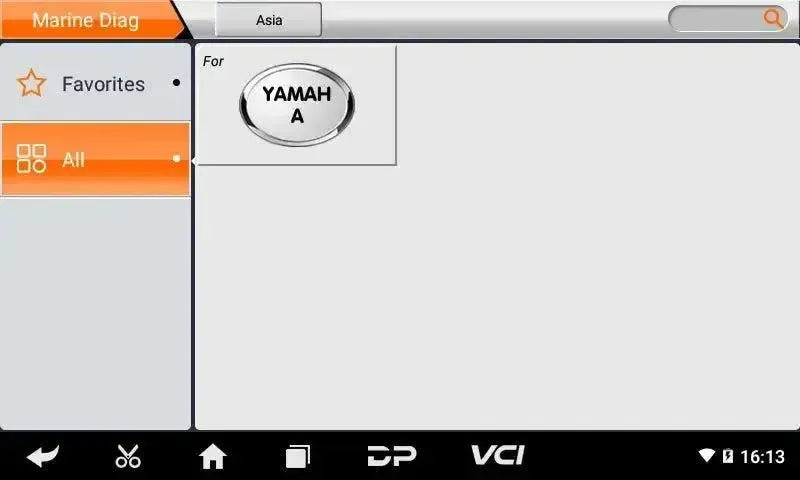

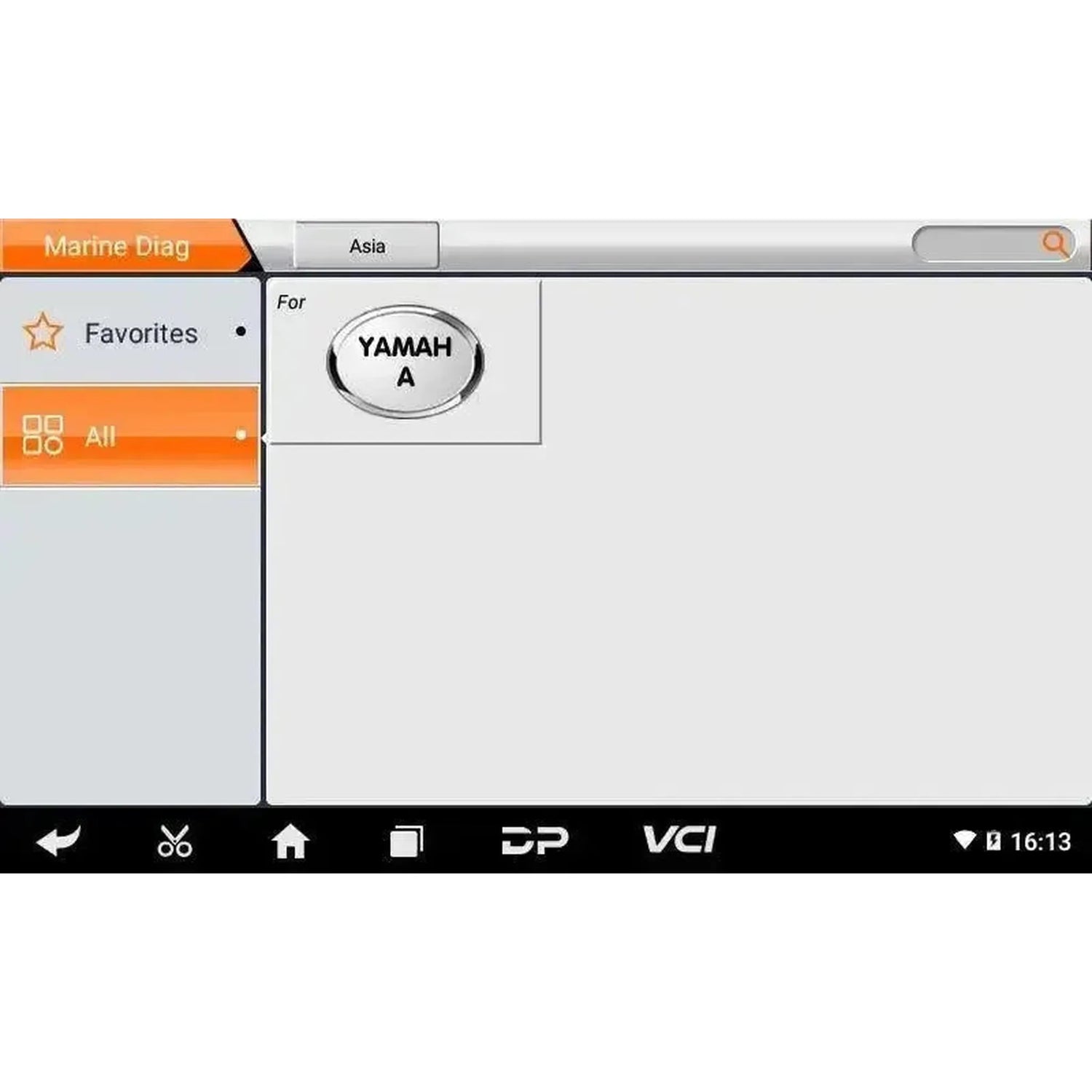

Marques de véhicules prises en charge :

L’OBDSTAR IScan est un appareil de diagnostic spécialement conçu pour le secteur maritime de Yamaha. Le système prend en charge divers moteurs hors-bord, jets skis et bateaux de sport de cette marque.

• Asiatique : Yamaha

---

Contenu de l’emballage :

• 1x OBDSTAR IScan Yamaha (Marine) appareil de diagnostic
• 1x Câble principal (M001B)
• 1x Adaptateur secteur (12V2A)
• 1x Câble adaptateur Yamaha 3 broches (M061)

---

Informations sur la licence :

• Inclus 2 ans de mises à jour : Une licence de mise à jour de 24 mois est incluse lors de l'achat.

Après l'expiration de la licence, l'appareil continue de fonctionner avec la dernière version du logiciel installée. La réception de nouvelles mises à jour logicielles n'est plus possible sans l'achat d'une nouvelle licence.

---

Spécifications techniques :

Spécification	Description
Marque du produit	OBDSTAR
Modèle de produit	IScan Yamaha (Marine)
Système d'exploitation	Android 5.1.1
Taille de l'écran	5,0 pouces
Résolution d'écran	800x480
Processeur	RK3128 quad-core ARM cortex A7
Mémoire de stockage	Prise en charge d'une carte Mini SD 32 Go
Connectivité	Wi-Fi
Batterie	2600mA lithium-polymère Batterie
