Godiag  |  SKU : HKSF382-B

GoDiag | Collecteur de données MQB (ELV/TCM-DSG) Adaptateur de boîte de vitesses | Accessoires

€19,95 TTC
€16,49 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

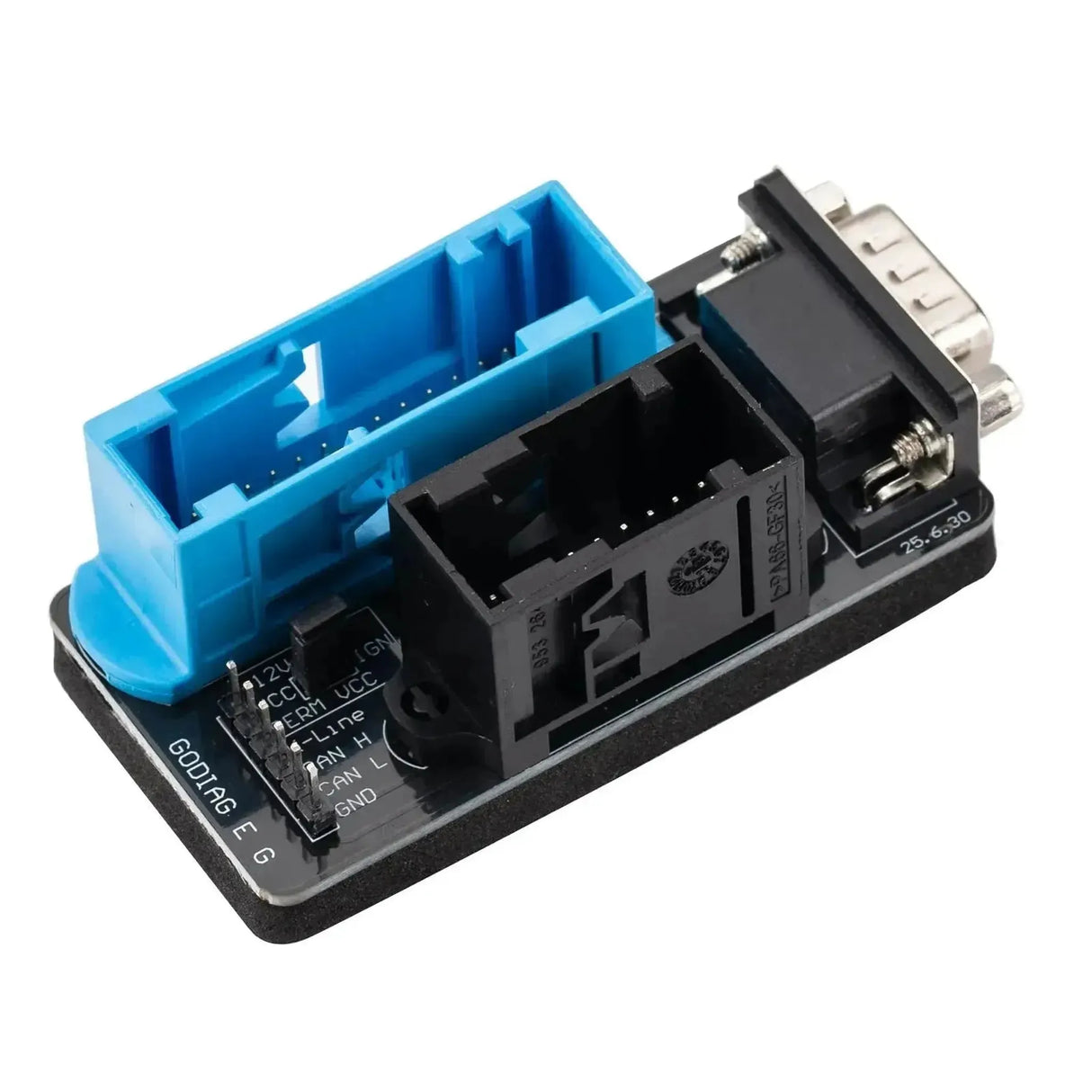

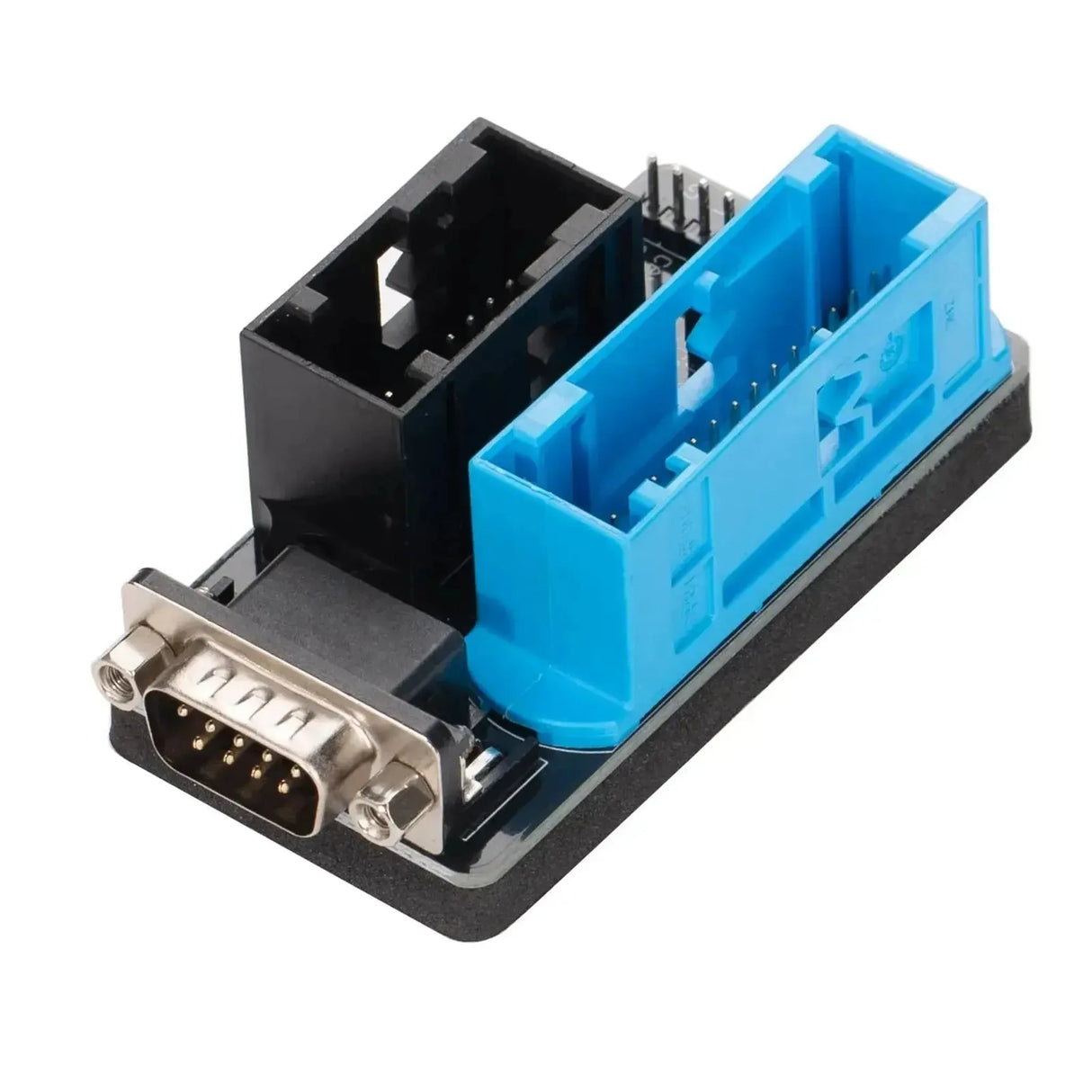

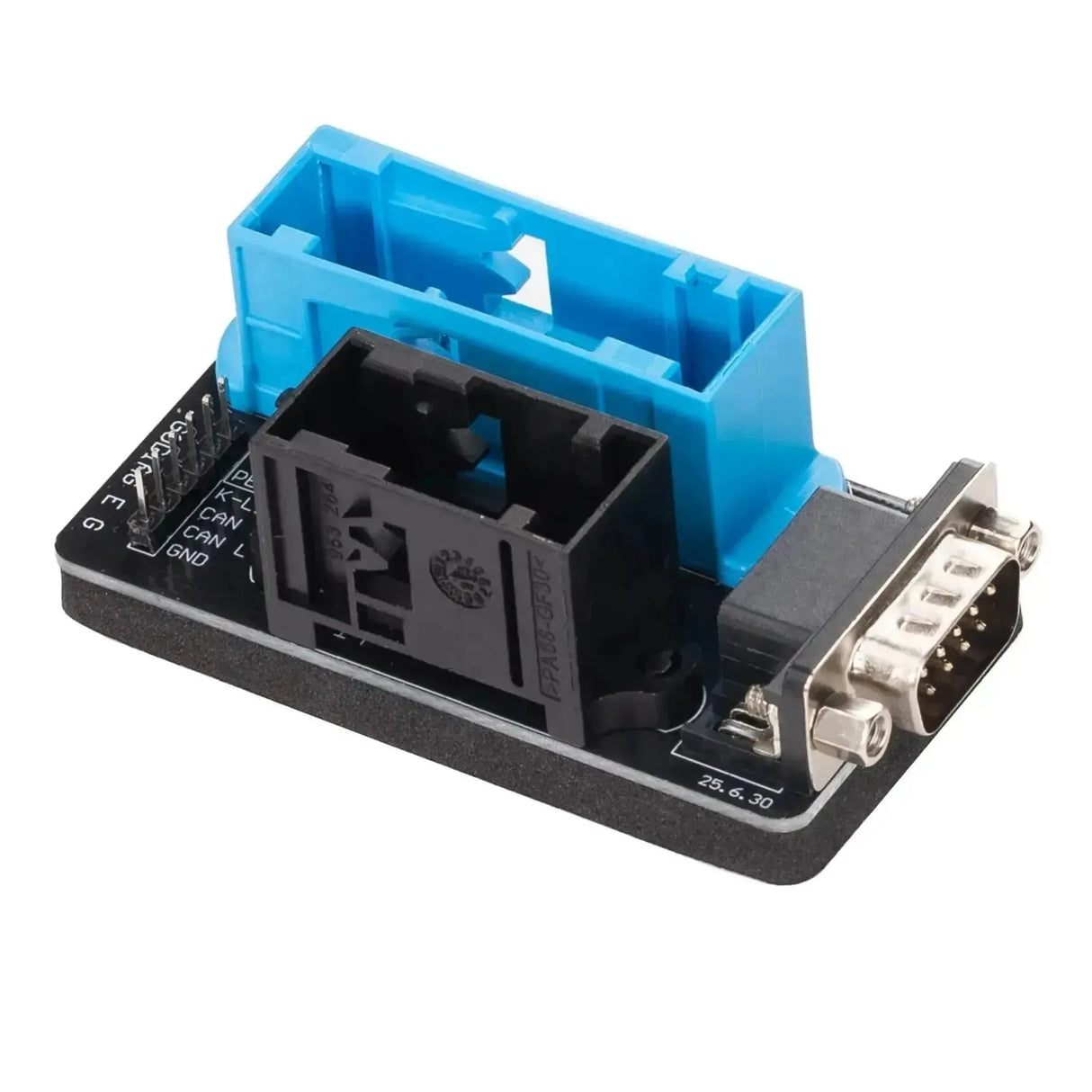

Le GoDiag MQB Data Collector (ELV/TCM-DSG) est un adaptateur de boîte de vitesses spécialisé conçu pour collecter des données et effectuer des diagnostics sur les véhicules VAG. Cette carte d'interface sert de pont essentiel pour les techniciens en diagnostic travaillant avec les plateformes MQB. L'appareil est spécifiquement développé pour extraire des données du verrouillage électronique de direction (ELV) et pour établir une communication stable avec les modules de contrôle de transmission (TCM) des boîtes DSG. Le circuit imprimé est équipé de connecteurs standardisés, y compris une prise DB9 et des ports de connecteur VAG spécifiques, permettant des connexions sécurisées sans avoir besoin de couper ou souder le faisceau d'origine du véhicule.

Pour que l'adaptateur fonctionne correctement, il est connecté dans un banc d'essai hors véhicule ou directement via la prise du tableau de bord. En combinaison avec une plateforme de test compatible, comme le GoDiag GT115 ou l'adaptateur boîte de vitesses GT107+, le module crée un environnement simulé pour l'ECU. Cela permet de lire et d'écrire en toute sécurité des données flash via les protocoles CAN-bus vers le module de boîte de vitesses ou l'ELV. Les broches de mesure accessibles pour CAN High, CAN Low, K-Line et alimentation (VCC/IGN/GND) garantissent que l'outil de diagnostic peut traiter un signal correct. Ainsi, les techniciens peuvent confortablement effectuer des diagnostics, cloner des données ou faire des ajustements sur un banc de travail, ce qui augmente considérablement l'efficacité en atelier.

AVANTAGES

✔ Permet la lecture et l'écriture directes des données TCM et ELV en dehors du véhicule dans un banc d'essai.
✔ Évite d'endommager le câblage d'origine du véhicule grâce à l'utilisation de connecteurs plug-and-play.
✔ Équipé de broches externes clairement marquées pour CAN, K-Line et alimentation pour le contrôle du signal.

POINTS IMPORTANTS

✕ Nécessite un équipement de test GoDiag supplémentaire (comme le GT115 ou GT107+) pour établir une connexion complète.
✕ Uniquement compatible avec l'architecture de la plateforme VAG MQB.

Applications et fonctionnalités

Cet adaptateur est conçu pour des tâches de diagnostic spécifiques et la manipulation de données sur les modules de transmission et de colonne de direction dans la plateforme MQB.

  • Collecte de données ELV : Lit et collecte les données de sécurité et de fonctionnement du module de verrouillage électronique de direction (ELV) en utilisant la connexion du tableau de bord.
  • Communication TCM DSG : Établit une connexion de communication directe et stabilisée avec le module de contrôle de transmission (TCM) des boîtes DSG pour les diagnostics et la programmation.
  • Lecture et écriture de la mémoire flash : Facilite le transfert sans erreur du firmware et des données de calibration vers l’ECU ou le TCM lorsque la carte est connectée à la tablette de diagnostic et à l’interface appropriées.
  • Tests sur banc (diagnostic sur table) : Permet de déconnecter les modules du véhicule et de les lire sur un banc d’essai, garantissant une alimentation contrôlée lors des opérations de programmation critiques.

Fonctions et capacités spéciales

Le module comprend des caractéristiques matérielles spécifiques qui rendent le processus de test et de diagnostic plus clair pour le technicien.

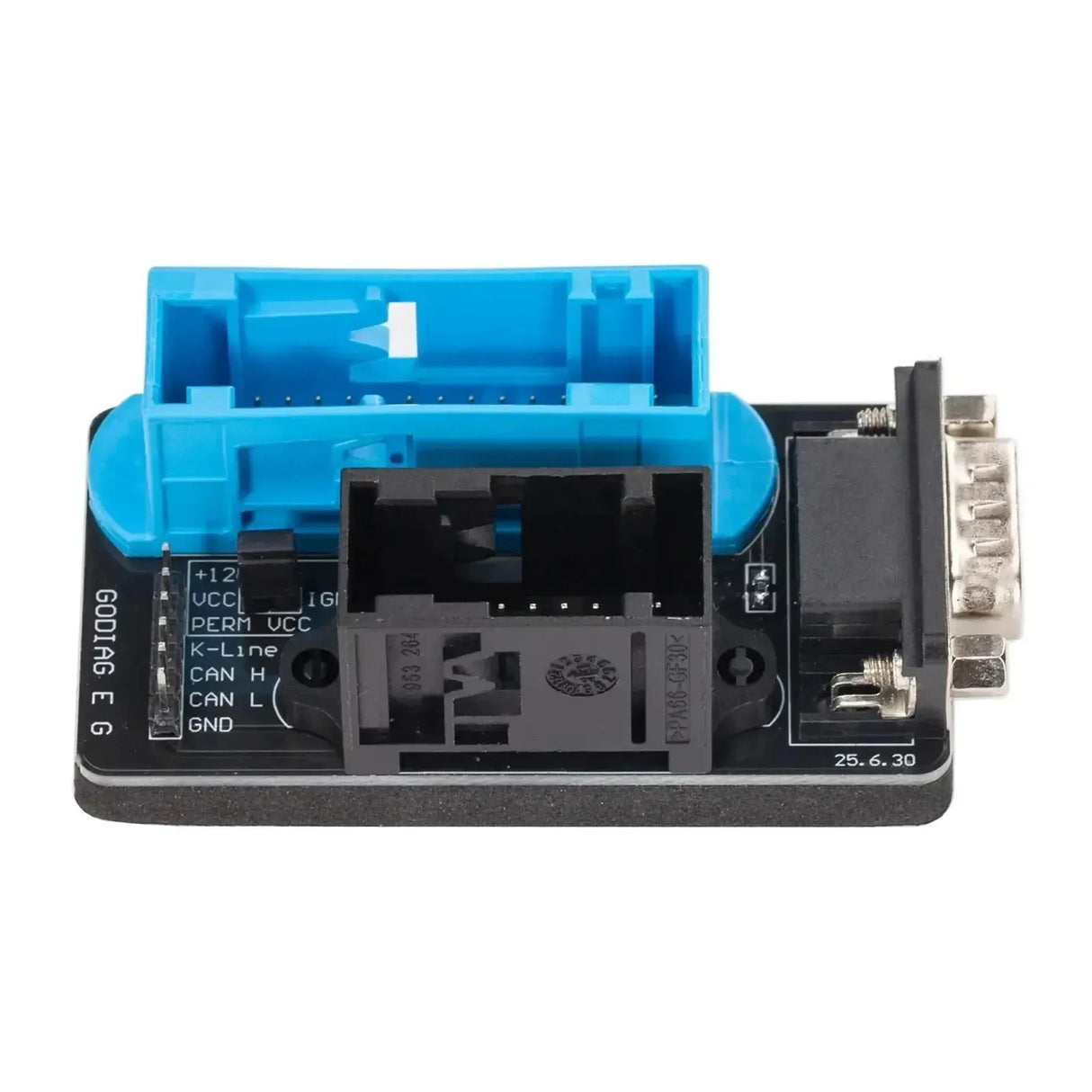

  • Broches de communication intégrées : Le circuit imprimé est équipé de dérivations soudées pour +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L et GND. Cela permet au technicien de mesurer directement les signaux avec un oscilloscope ou un multimètre pendant la programmation.
  • Interface série DB9 : Utilise un connecteur DB9 standard robuste pour une intégration sans faille et sans interférences avec les câbles GoDiag existants et les jumpers OBD2.

Contenu de l’emballage

  • 1x GoDiag | Collecteur de données MQB (ELV/TCM-DSG) Adaptateur de boîte de vitesses | Accessoires
💡
Bon à savoir : Assurez-vous d’utiliser toujours une alimentation stabilisée de haute qualité sur la plateforme de test principale lors du flashage ou de l’apprentissage des modules DSG ou ELV sur un banc d’essai. Les baisses de tension pendant la réécriture des données peuvent entraîner une corruption ou un dysfonctionnement du module.

Spécifications techniques

Spécification Description
Marque du produit GoDiag
Modèle du produit Collecteur de données MQB
Numéro de pièce (Fabricant) SF382-B
Plateforme prise en charge VAG MQB
Modules compatibles ELV (Verrouillage électronique de direction), TCM (Transmission DSG)
Connexions Connecteur tableau de bord VAG (bleu), DB9, connecteur de test multi-broches
Prise en charge des protocoles Bus CAN, K-Line
Broches de mesure à bord +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
